Type de produit	Système de mesure 3D interactif pour microscopie
Marque	LEICA
Modèle	IMS500 (également IMS500 HD)
Utilisation principale	Laboratoires de microscopie pour étudiants, partage d'images en temps réel
Résolution maximale (IMS500 HD)	1920 × 1080 pixels (Full HD)
Capacité maximale d'étudiants	Jusqu'à 45 étudiants (selon configuration)
Connexion vidéo (IMS500)	VGA
Connexion vidéo (IMS500 HD)	DVI/HDMI
Fonctionnalités principales	Capture d'images et de films, annotation en direct, contrôle professeur, partage d'images, mesure et archivage
Utilisation sans ordinateur	Possible avec IMS500 HD (connexion directe à l'écran)
Compatibilité système d'exploitation	Tout système d'exploitation (IMS500 standard)
Alimentation	Via cordon d'alimentation secteur (adaptateur selon région)
Entretien	Facile à entretenir (sans connaissance informatique requise)
Sécurité	Aucun problème de sécurité, pas de réseau local requis
Pièces détachées disponibles	Unités centrales, claviers, modules d'imagerie, câbles, télécommandes
Réparabilité	Système modulaire « plug and play » facilitant le remplacement
Poids	Variable selon configuration (non précisé)
Dimensions	Variable selon configuration (non précisé)

FOIRE AUX QUESTIONS - IMS500 LEICA

Quelle est la différence entre IMS500 et IMS500 HD ?

Le IMS500 standard nécessite un ordinateur avec le logiciel d'imagerie Leica pour fonctionner, tandis que le IMS500 HD peut être utilisé sans ordinateur en connectant directement une caméra HD à un écran HD. L'IMS500 HD offre une résolution jusqu'à 1920×1080.

Combien d'étudiants peuvent être connectés simultanément ?

Le système peut accueillir jusqu'à 45 étudiants avec l'unité centrale CU45 VGA (IMS500) ou jusqu'à 32 étudiants avec l'unité centrale CU32 DVI (IMS500 HD), selon la configuration choisie.

Quels câbles sont nécessaires pour l'installation ?

Pour l'IMS500, des câbles VGA sont nécessaires. Pour l'IMS500 HD, des câbles DVI (ou HDMI avec adaptateur) sont requis. Des câbles de différentes longueurs (2 à 20 mètres) sont disponibles en option.

Puis-je utiliser mon propre écran ?

Oui, vous pouvez utiliser tout écran compatible avec les connecteurs VGA (pour IMS500) ou DVI/HDMI (pour IMS500 HD). Assurez-vous que l'écran prend en charge la résolution appropriée.

Est-il nécessaire d'avoir un ordinateur pour utiliser le système ?

Pour l'IMS500 standard, un ordinateur est nécessaire sur chaque poste (professeur et étudiants) pour exécuter le logiciel Leica. Pour l'IMS500 HD, aucun ordinateur n'est requis : les modules d'imagerie se connectent directement aux écrans HD.

Comment se fait le contrôle par le professeur ?

Le professeur utilise un clavier de commande intuitif pour sélectionner et partager des images avec les étudiants. Il peut également contrôler à distance les ordinateurs des étudiants via un module USB optionnel.

Quels types de caméras sont compatibles ?

Le système est conçu pour fonctionner avec les caméras microscopiques Leica. L'IMS500 HD est spécifiquement compatible avec les caméras HD de Leica Microsystems.

Le système est-il sécurisé ?

Oui, le système ne nécessite aucun réseau de données local et n'interfère pas avec les systèmes informatiques existants. Il n'y a aucun problème de sécurité ou de largeur de bande.

Comment nettoyer et entretenir le système ?

L'entretien est simple : utilisez un chiffon doux et sec pour nettoyer les surfaces. Aucune connaissance informatique n'est requise pour l'installation et la maintenance quotidienne. Suivez les instructions du manuel.

Où puis-je trouver les pièces détachées ?

Les pièces détachées (unités centrales, claviers, modules, câbles) sont disponibles auprès de Leica Microsystems ou des revendeurs agréés. Consultez la liste des composants dans la notice pour les références précises.

MODE D'EMPLOI IMS500 LEICA

Systèmes microscopiques interactifs

Living up to Life

Technologie matérielle

• Économique
• Facile à utiliser (aucune connaissance informatique requise pour l'installation)

Pas d'interférence avec les systèmes informatiques locaux

• Aucun réseau de données local n'est requis/impliqué
• Pas de problèmes de sécurité
• Pas de problèmes de largeur de bande
• Tous les postes offrent la même qualité d'image élevée que l'affichage hôte

Facilité d'installation, de formation et d'entretien

• Système modulaire « plug and play »
• Clavier très intuitif pour une grande capacité d'apprentissage. Facilité d'entretien.

Avantages de l'ims500 HD

Images live pour lecture en temps réel, aucun décalage - Aucun ordinateur (« No computer ») requis pour une installation rapide. Images haute définition de grande qualité pour partager les microstructures les plus fines.

Avantages de l'IMS500

• Fonctionne avec n'importe quel ordinateur ou système d'exploitation
• Pas de coûts de mise à jour calculés
• La mémoire de l'ordinateur est entièrement disponible pour les applications

Les laboratoires de microscopie pour étudiants doivent partager un environnement interactif attrayant afin de capter l'attention des étudiants de manière permanente. Le Leica IMS500 et IMS500 HD propose cette interaction par le biais d'un clavier de commande simple pour le professeur tout en offrant la qualité d'images élevée attendue des microscopes et caméras Leica.

Le Leica IMS500 et IMS500 HD permettent aux étudiants de sélectionner des images microscopiques afin de les partager. Ce processus intègre ainsi l'étudiant à la session en laboratoire, ce qui le motive. Le professeur détermine l'image à partager et les étudiants (un seul, un groupe ou tous) qui reçoivent l'image.

IMS500 HD : PASSEZ À la HAUTE définition ! utilisation sans ordinateur pour une connexion directe aux nouvelles caméras HAUTE définition de leica microsystems

• Images live rapides haute résolution (jusqu'à 1920 × 1080) sur écran HD pour afficher les moindres détails
• Connexion directe à l'écran HD
• Capture d'images et de films sur une carte SD pour l'archivage de l'étudiant. Commande des fonctions de laamera par deux boutons intégrés pour un accès facile.
• Télécommande portable de la caméra en option pour l'ajustement de l'image, la personnalisation des réglages de la caméra et la lecture d'une galerie d'images et de films à partir de la carte SD pour une lecture facile
• Le professeur peut utiliser un ordinateur pour profiter de toutes les fonctionnalités du logiciel d'imagerie Leica sur son poste

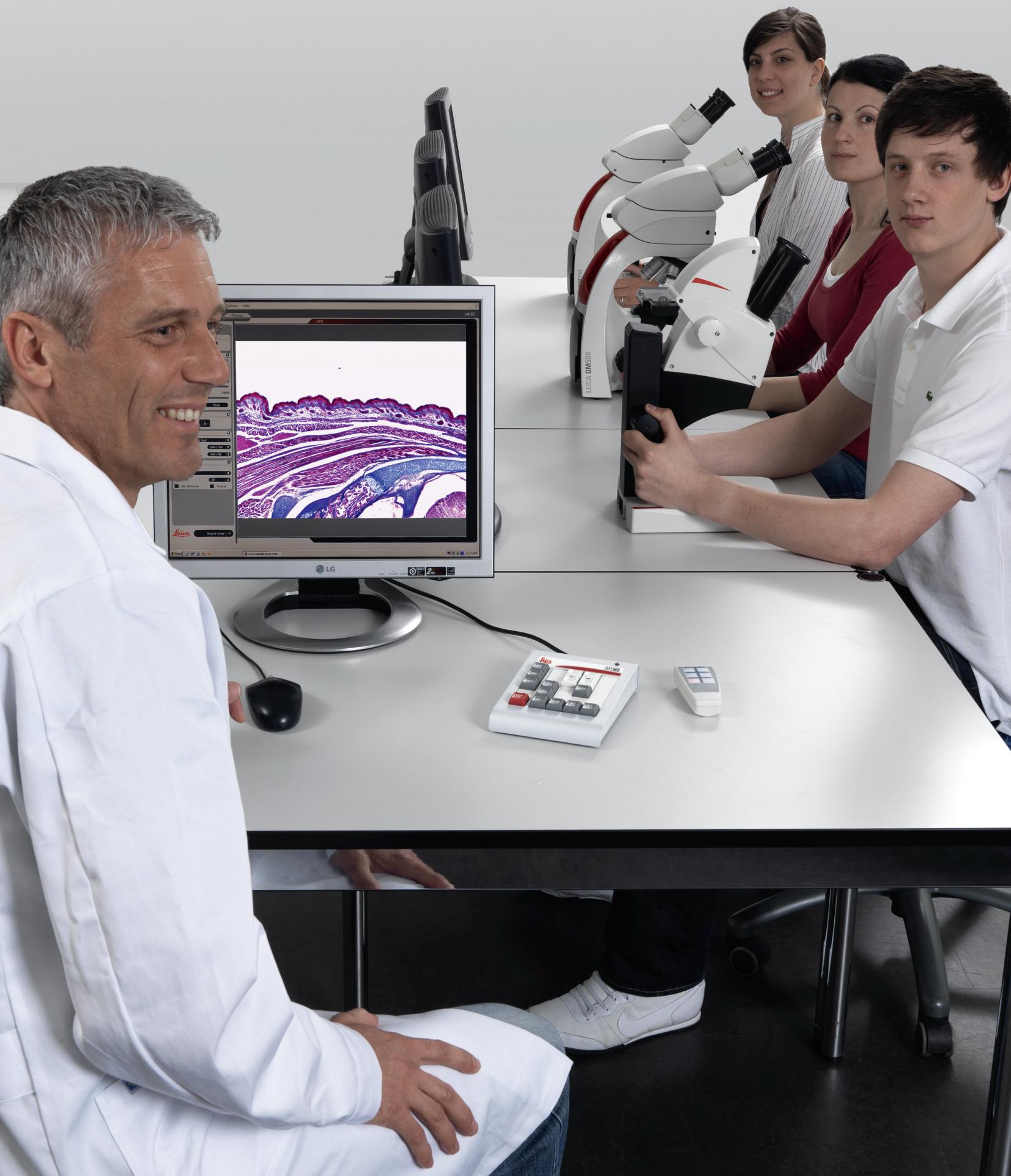

IMS500 - utilisation avec ordinateur et le logiciel d'imagerie Leica sur chaque poste :

• Capture, archivage, mesure, annotation et traitement d’image pour lecture et analyse ultérieure. Nouveau : annotation à main levée désormais disponible pour les images live et archivées !
• Réglages pour l'acquisition d'images (exposition, gain et gamma) pour des résultats d'image optimaux
• Les données liées à l'image et le calibrage sont sauvegardés avec l'image pour une séquence ultérieure
• Sauvegarde et ouverture d'images directement dans toute autre application logicielle pour la préparation de rapports et présentations
• Contrôle professeur des ordinateurs des étudiants en option pour la gestion des flux de travail

Clavier et télécommande sans fil Leica IMS500 HD

Composants système IMS500 HD pour une utilisation sans ordinateur

Unités centrales - En sélectionner une par système

35101606	Unité centrale CU6 DVI pour 6 étudiants max.
35101610	Unité centrale CU10 DVI pour 10 étudiants max.
35101620	Unité centrale CU20 DVI pour 20 étudiants max.
35101632	Unité centrale CU32 DVI pour 32 étudiants max.
	Cordon d'alimentation ajustat requis

Claviers - En sélectionner un par système

35101515	Clavier KP 15 DVI – jusqu'à 15 touches étudiant
35101525	Clavier KP 25 DVI – jusqu'à 25 touches étudiant
35101535	Clavier KP 35 DVI – jusqu'à 35 touches étudiant

Modules d'imagerie - En sélectionner un par poste

35101710	Module DVI professeur avancé avec sortie projecteur + entrée ordinateur portable
35101720	Module DVI étudiant

Câbles d'unité centrale pour modules d'imagerie - En sélectionner deux pour le poste professeur et un pour chaque poste étudiant

35101802	Câble CU DVI de 2 mètres
35101806	Câble CU DVI de 6 mètres
35101810	Câble CU DVI de 10 mètres
35101815	Câble CU DVI de 15 mètres
35101820	Câble CU DVI de 20 mètres

Autres options - En ajouter un(e) par système

35101501

Télécommande sans fil

Remarque :

• Tous les écrans HD doivent avoir des connecteurs DVI / HDMI et des câbles DVI (certains écrans sont vendus sans câbles DVI; assurez-vous ainsi que les écrans sont bien vendus avec les câbles)
• Certains écrans nécessitent que la résolution de la caméra soit modifiée à 720P
• Tous les écrans HD doivent être de même méthode

Chaque système requiert un cordon d'alimentation pour l'unité centrale, veuillez en sélectionner un pour votre zone :

10280636	Cordon d'alimentation, 2.5 m, Suisse
10445661	Cordon d'alimentation, 2 m, USA
10445662	Cordon d'alimentation, 2 m, EURO
10445663	Cordon d'alimentation, 2 – 2.5 m, BS
10447346	Cordon d'alimentation, 2 m, Japon
10450012	Câble d'alimentation, 2 m, Argentine type K
10450013	Cordon d'alimentation, 2 m, Australie type F
10450014	Cordon d'alimentation, 2 m, Chine type L
10450015	Cordon d'alimentation, 2 m, Israël type I
10450016	Cordon d'alimentation, 2 m, Italie type E
10450017	Cordon d'alimentation, 2 m, Afrique du Sud type D

Composants système IMS500 pour une utilisation avec ordinateur

Unités centrales - En sélectionner une par système

35101215	Unité centrale CU15 VGA avec sortie projecteur – pour 15 étudiants max.
35101230	Unité centrale CU30 VGA avec sortie projecteur – pour 30 étudiants max.
35101245	Unité centrale CU45 VGA avec sortie projecteur – pour 45 étudiants max.
	Cordon d'alimentation ajustat requis

Claviers - En sélectionnant un par système

35101115	Clavier KP 15 VGA – jusqu'à 15 touches étudiant
35101125	Clavier KP 25 VGA – jusqu'à 25 touches étudiant
35101135	Clavier KP 35 VGA – jusqu'à 35 touches étudiant
35101145	Clavier KP 45 VGA – jusqu'à 45 touches étudiant

Modules d'imagerie - En sélectionner un par poste

35101310	Module VGA professeur
35101320	Module VGA étudiant

Câbles d'unité centrale pour modules d'imagerie - En sélectionner un par poste

35101402	Câble CU VGA de 2 mètres
35101406	Câble CU VGA de 6 mètres
35101410	Câble CU VGA de 10 mètres
35101415	Câble CU VGA de 15 mètres
35101420	Câble CU VGA de 20 mètres

Modules optionnels de commande d'ordinateur à distance - En ajouter un par poste professeur

35101333

Module USB de commande clavier/souris et de verrouillage

Modules optionnels de commande d'ordinateur à distance - En ajouter un par poste étudiant

35101330	Module USB de commande/verrouillage clavier/souris étudiant
Autres options – En ajouter un(e) par système
35101350	Module de marquage
35101501	Télécommande sans fil

Remarque: les systèmes IMS500 nécessitent des écrans d'ordinateur dotés d'une connexion VGA et d'un câble VGA.
