MODE D'EMPLOI M525 F20 LEICA
Microscope opératoire pour la chirurgie ORL
Living up to Life
Avez-vous déjà compté combien de fois l'angle de vue ou votre ligne de visée change pendant les procédures liées aux interventions ORL?
Facile à manœuvrer, le microscope chirurgical Leica M525 F20 combine une excellente optique et une manœuvrabilité précise.

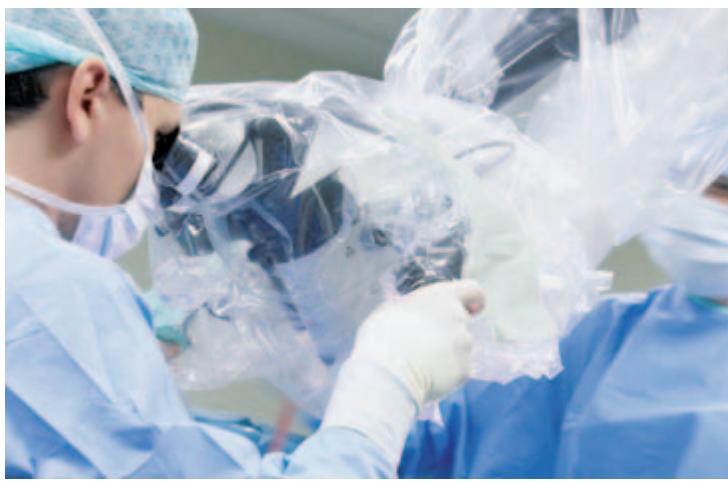

Léger mouvement du doigt
Les avantages-clés pour un excellent comportement du chirurgien et pour un résultat chirurgical optimal sont les suivants :
Facilité de mouvement
Un système parfaitement équilibré permet d'effectuer, sans effort, des mouvements légers du doigt, et ce pour une chirurgie sans fatigue et rapide.
Excellente visibilité
La netteté de l'image et la grande profondeur de champ permettent au chirurgien de voir encore plus de détails. Le chirurgien n'a pas besoin de procéder à de nouvelles mises au point fréquentes, ce qui est particulièrement important lors d'interventions chirurgicales réalisées dans des cavités étroites et profondes.

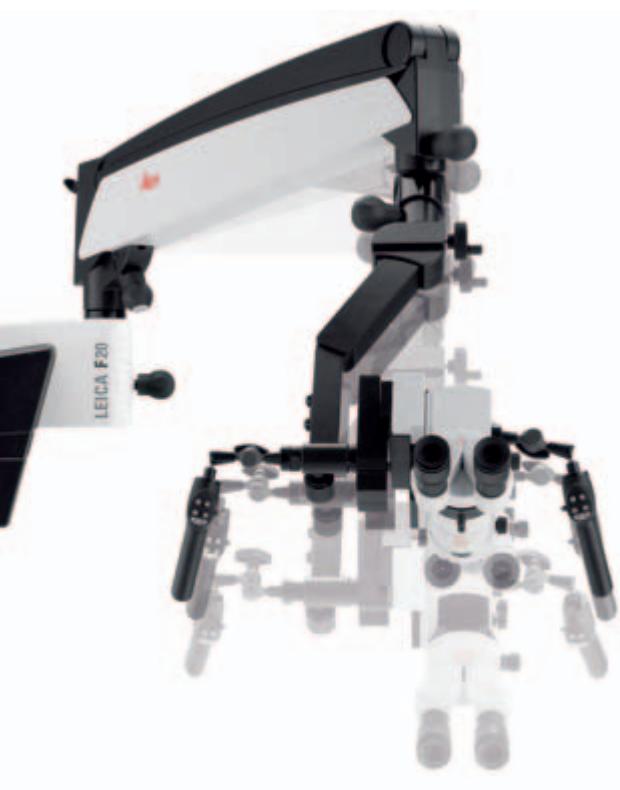

Éclairage plus sur
L'éclairage plus sur et clair apporte une lumière idéale pour illuminer les endroits les plus profonds à opérer et difficilement visible tout en offrant une meilleure sécurité au patient.
Facilité de mouvement
Le Leica M525 F20 permet d'effectuer tous les mouvements du microscope facilement et sans effort. Les positionnements et repositionnements du système sont précis et équilibrés, et garantissant une chirurgie efficace. Grâce à cette souplesse de positionnement et à cette manoeuvrabilité supérieure, il est possible de travailler plusieurs heures tout en confort et sans ressentir la moindre fatigue.
Une portée supérieure et davantage d'espace de travail
Compact et offrant une portée supérieure d'action, le statif mince au design approprié procure au chirurgien une excellente souplesse lui permettant de placer le microscope là où il convient, le mieux aux besoins chirurgicaux et lui offre davantage d'espace pour opérer.
Léger mouvement du doigt sans vibration permettant d'obtenir aisément les positionnements les plus difficiles.
Léger mouvement du doigt
Facile à manœuvrer, le microscope Leica M525 F20 maintient un équilibre parfait pendant toute la durée du mouvement et dans chaque position, permettant ainsi de guider le microscope en toute sécurité, même si ce n'est qu'avec les yeux et le nez.

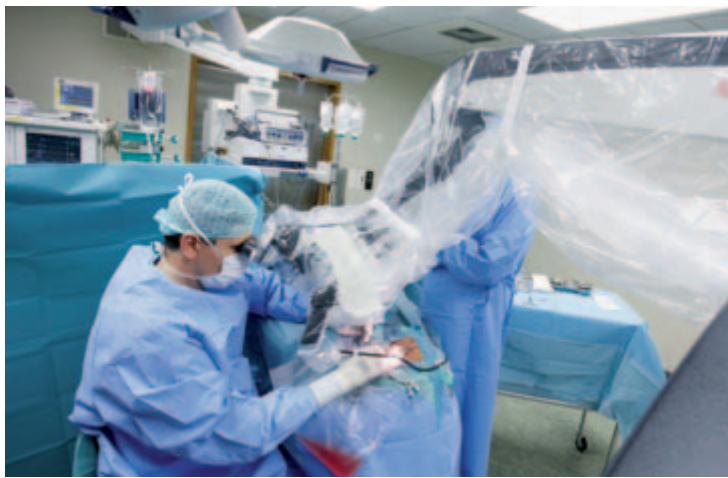

Liberté de mouvement
Les positionnements du bras et du statif requièrent un effort minimal. Grâce à sa conception, ce système permet d'effectuer des mouvements fins en douceur afin d'accéder facilement même les zones les plus difficiles.

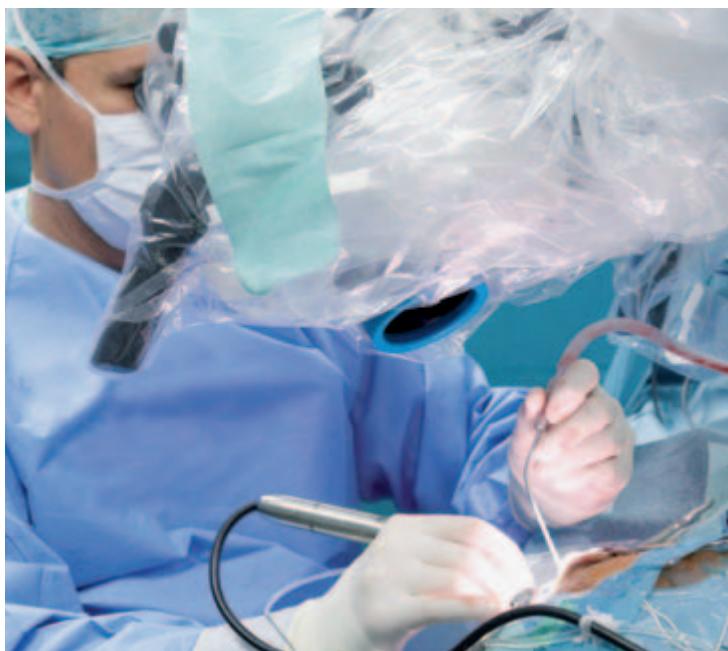

Davantage d'espace de travail
Le microscope compact Leica M525 procure davantage d'espace de travail au chirurgien. Associant un éclairage innovant et plus sûr et une large gamme de binoculaires, le microscope permet au chirurgien de travailler plusieurs heures en tout confort sans déceler la moindre fatigue.
Optique haut de gamme oblige
Dix ans de recherche et d'expérience clinique avec l'optique OptiChrome™ ont abouti à la création du système optique le plus évolué et le plus renommé au monde : Le Leica M525 OptiChrome™. Livré en standard pour les microscopes haut de gamme, le système Leica M525 fournit les avantages suivants, requis dans la microchirurgie de précision :
Excellente optique
Grande profondeur de champ et éclairage ajusté pour obtenir des images nettes, brillantes et précises.
Compacité
Microscope compact ayant la plus grande distance de travail des microscopes de sa catégorie.
Davantage de sécurité
Un système d'illumination intégré synchronise l'intensité en fonction de la distance de travail et du zoom pour une plus grande sécurité du patient.

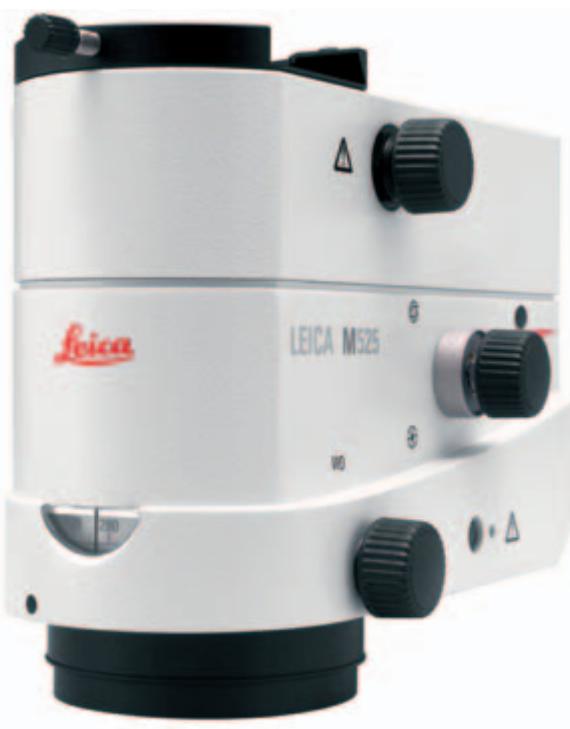

Protection et visibilité nette
Une protection interchangeable de l'objectif du Leica M525 constituée de verre optique doté d'un revêtement de qualité supérieure offre une visibilité optimale et une stérilité durable.
Engagement pour la sécurité
Intégrez dans le Leica M525 F20, Leica Microsystems offre avec l'unique BrightCare™ et Autoliris™ un système d'illumination innovant et intelligent qui est profitable au chirurgien et améliore la sécurité du patient.
Éclairage plus sur et rapide
Le Leica M525 F20 comprend deux systèmes d'éclairage au Xénon 180W et entièrement indépendants. En cas de défaillance de la source principale, le système de secours prend le relais en l'espace d'une seconde par l'actionnement d'un levier. Le chirurgien peut donc travailler en toute tranquillité car l'opération chirurgicale n'est pas compromise.

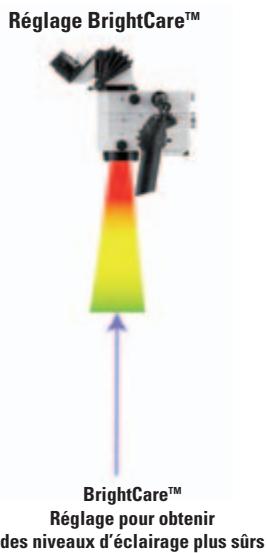

Brightcare™ : éclairage en fonction de la distance de travail
Lorsque la distance de travail d'un microscope diminue et que l'intensité de la lumière n'est pas ajustée, le risque de brûlure des tissus chez le patient augmente. Le système BrightCare™ contrôle et ajuste automatiquement l'intensité de la lumière en fonction de la distance de travail, apportant une sécurité supérieure au patient.
Réglages de l'éclairage
Autoliris™: éclairage en fonction du grossissement
Lorsque le grossissement augmente, le diamètre du champ visuel diminue bien que le champ éclairé reste identique, ce qui pourrait eventuellement entraîner la brûlure des tissus du patient. Afin d'apporter une sécurité maximale au patient, le système Autoliris™ adapte automatiquement le diamètre du champ lumineux en fonction du grossissement, ajustant ainsi le faisceau de lumière au diamètre du champ observé par le chirurgien.
Microscope à FAIBLE grossissement Avec un faible grossissement, le champ lumineux (jaune) recouvre le champ visuel (vert).
Microscope à grossissement ÉLEVÉ Auparavant, lorsque le grossissement augmentait, le champ visuel diminuait, mais le champ lumineux restait identique. L'éclairage se trouvant en dehors du champ visuel (rouge) pourrait eventuellement brûler les tissus.
Microscopes Leica équipés d'Autolris™ Le dispositif Autolris™ fonctionne automatiquement avec le zoom, diminuant le champ lumineux lorsque le champ visuel diminue. Il n'y a peu d'éclairage périphérique risquant d'entraîner une brûlure des tissus en dehors du champ visuel.
Équilibrage
Commande motorisée pour un équilibrage AB plus rapide et plus précis. Les boutons sont placés au-dessus de la tête optique pour un plus grand confort.
Adaptateur zoom vidéo leica
L'adaptateur zoom video avec sa mise au point et son zoom optique unique de 3× permet d'ajuster précisément l'image video sur le moniter avec celle observée dans le microscope.
Poignées ergonomiques
En plus des boutons de commande du zoom et de la mise au point, le chirurgien peut également programmer des fonctions supplémentaires selon ses besoins.
Binoculaire droit
Binoculaire avec angle variable de à
Binoculaire incliné
Dispositif d'observation pour assistant
Interface pour micromanipulateur laser
Observateur monoculaire en option
Système modulaire
Le large éventail d'accessoires d'observation de Leica Microsystems garantit un positionnement optimal aussi bien pour le chirurgien que pour l'assistant, et ce afin d'obtenir la meilleure vision possible. Par ailleurs, le microscope est compatible avec une grande variété de micromanipulateurs laser livres sur le marché.
Le répartiteur optique rotatif permet un changement rapide et facile de l'assistant entre les interventions. Une interface pour adaptateur vidéo optionnel se situe à l'arrière.
Commandé électronique
Une interface utilisateur assure la flexibilité maximale jusqu'à dix configurations personnalisées. S'il le souhaite, le chirurgien peut également choisir : oreille, nez, gorge ou d'autres besoins.
Support du dispositif de commande de la lama
Pour différents types de boîtiers de commande de caméra.
Le concept OpenArchitecture™ de Leica Microsystems offre une large palette de solutions client afin de répondre aux besoins du chirurgien et de l'assistant en termes d'ergonomie.
Pour une liberté maximale de mouvement, Leica Microsystems propose également le statif de plafond téléscopique.
La qualité leica
Excellence de l'optique, précision et fiabilité.
MICROSYSTEMS
Leica M525 F20
Leica M525 F20

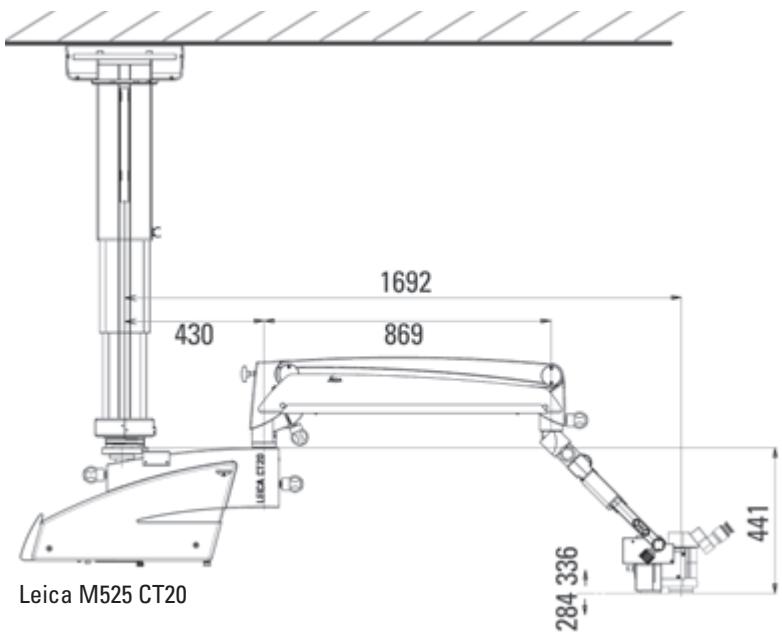

Dimensions en mm : Leica M525 F20
Leica M525 F20
Leica M525 F20/CT20
| Caracteristiques électriques | Statif Leica F20 | Statif de plafond téléscopique Leica CT20 |
| Alimentation électrique | 100-240 Vca (+/- 10%), 50/60 Hz, 500 VA | 100/120 Vca (+/- 10%), 60 Hz, 1650 VA, téléscope inclus |
| 220/240 Vca (+/- 10%), 50 Hz, 1550 VA, téléscope inclus | ||
| Classification | Classe 1 | |
| Microscope Leica M525 | ||
| Grossissement | Zoom 6:1, motorisé | |
| Distance de travail | De 207mm à 470mm, variable en fonction de la lentille multifocale motorisée ; à réglage manuel | |
| Mise au point | Motorisée ou manuelle via la lentille multifocale, réglage manuel | |
| Oculaires | Oculaire grand-angulaire pour porteurs de lunettes 10× et 12.5×, réglage des dioptries +/- 5 avec ceilère régable | |
| Objectifs | Lentille multifocale, 207mm à 470mm, distance de travail variable | |
| Éclairage principal | Lampe au xénon à haute performances de 180 W, à fibres optiques | |
| Éclairage | Diamètre du champ lumineux avec distribution gausseienne de la lumière | |
| Diamètre du champ lumineux | Adaptation automatique au champ visuel, possibilité d'un réglage manuel | |
| Éclairage d'urgence | Lampe au xénon à haute performances de 180 W, à fibres optiques | |
| Dispositif de commande | Affichage de donnéesées LCD graphique avec rétro-éclairage, le menu enregistre jusqu'à 10 configurations utilisateur | |
| Caracteristiques optiques | ||
| Plage de grossissement | 1.2 à 12.8 avec oculaire 10× | |
| Diamètre du champ visuel | 16,5mm à 180mm avec oculaire 10× | |
| Statif Leica M525 F20 | ||
| Type | Statif de sol équipé de 5 freins mécaniques | |
| Équilibrage | Équilibrage manuel et électrique | |
| Poinnées | Commande de positionnement du zoom du microscope, de la focale variable, chaque bouton libre de programmation | |
| Charge maximale | 6,5 kg d'accessoires sur le microscope | |
| Portée maximale | 1692mm | |
| Hauteur de transport maximale | 1918mm | |
| Poids avec microscope entièrement configuré | 229 kg | |
| Accessoires | ||
| Deuxième observateur | Dispositif d'observation pour assistant : 70% / 30%, rallongé stéréo pour deuxième observateur pour répartiteur optique, observateur mono | |
| Répartiteur optique | 50% / 50%, 70% / 30%, répartiteur optique orientable | |
| Tube binoculaire | Angle variable de 30° à 150°, droit, binoculaire incliné à 45° | |
| Adaptateur video | Zoom 3:1, longueur facale de 35 à 100mm, monture C, avec mise au point fine | |
| Asepsie | Verre de protection stérisable pour l'objet ; composants stérisables pour tous les boutons de commande, Housss stéries disponibles dans le commerce | |
| Laser | Fixation possible de divers lasers et obturateurs laser disponibles dans le commerce | |
| Conformité C€ | • Directive 93/42/CEE relative aux produits médicauxClassification : Classe I, en conformité avec l'annexe IX, règle 1, en reférence à la règle 12 de la directive.• Appareils ELECTriques Médicaux, Partie 1 : Dispositions générales pour la sécurité CEI 60601-1 ; EN 60601-1 ; UL60601-1 ; CAN/CSA-C22.2 NO. 601.1-M90• Compatibilityé electromagnétique CEI 60601-1-2 ; EN 60601-1-2La Surgical Division de Leica Microsystems (Schweiz) AG dispose d'un système de management conforme au certificat SQS, qui répond aux normes internationales ISO 9001:2000 / ISO 13485:2003 et ISO 14001:2004 pour le management de la qualité et la gestion de l'environnement. | |
