DFC290 HD - Caméra numérique pour microscopie LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra numérique pour microscopie
Marque	Leica
Modèle	DFC290 HD
Capteur	CMOS 1/2 pouce, matrice de Bayer RVB
Résolution du capteur	3 mégapixels (2048 x 1536)
Résolution maximale (PC)	7 mégapixels (3072 x 2304)
Sorties vidéo	FireWire IEEE 1394b 9 broches, HDMI 1.3
Dimensions	112 x 74 x 68,4 mm
Poids	340 g
Alimentation	Par câble FireWire (4 W)
Température de service	+5 à +50 °C
Humidité relative	10 à 90 % sans condensation
Logiciel fourni	Leica Application Suite, pilotes TWAIN
Fonctions principales	Acquisition en direct, équilibrage des blancs automatique, histogramme en ligne, correction d'ombrage, aide à la mise au point, réglages enregistrables
Fréquence d'images en direct	Jusqu'à 25 ips en 1024 x 768
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les chocs.
Sécurité	Utiliser sur une surface stable. Ne pas exposer à des températures extrêmes.
Pièces détachées / Accessoires	Câbles FireWire et HDMI, cartes d'interface PCI/PCMCIA, kit d'alimentation FireWire (références en notice)
Réparabilité	Confier à un technicien qualifié. Pas de pièces réparables par l'utilisateur.

FOIRE AUX QUESTIONS - DFC290 HD LEICA

Comment connecter la caméra Leica DFC290 HD à un ordinateur ?

Utilisez le câble FireWire (IEEE 1394b) fourni. Branchez-le à la caméra et à un port FireWire de l'ordinateur. Si votre PC ne possède pas de port FireWire, installez une carte PCI FireWare (réf. 12 730 183 ou 12 730 210).

Puis-je utiliser la sortie HDMI simultanément avec FireWire ?

Oui, le DFC290 HD supporte le Dual Live Stream : vous pouvez afficher l'image en direct sur un écran HD via HDMI tout en l'acquérant sur le PC via FireWire.

Quelle résolution maximale puis-je obtenir ?

Le capteur offre 3 mégapixels (2048 x 1536). Via le logiciel PC, vous pouvez interpoler jusqu'à 7 mégapixels (3072 x 2304).

Comment régler l'équilibrage des blancs ?

L'équilibrage des blancs est automatique par défaut. Vous pouvez aussi définir manuellement une plage de référence via le logiciel Leica Application Suite.

Que faire si l'image en direct est saccadée ?

Vérifiez la configuration PC : processeur ≥ 2,5 GHz, 1 Go RAM, carte graphique 24 bits. Réduisez la taille de l'aperçu en direct (par exemple à 640x480) ou augmentez le temps d'exposition.

Quels systèmes d'exploitation sont supportés ?

Windows XP Service Pack 2 et Windows Vista (Ultimate recommandé).

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec. Évitez les solvants. Protégez l'objectif avec un capuchon lorsqu'elle n'est pas utilisée.

Puis-je utiliser la caméra sans logiciel Leica ?

Oui, via les pilotes TWAIN, vous pouvez intégrer la caméra dans d'autres applications de traitement d'image.

Que faire si la caméra n'est pas reconnue par le PC ?

Vérifiez le câble FireWire et les pilotes. Assurez-vous que le port FireWire est activé dans le BIOS. Redémarrez le PC après installation.

Comment enregistrer les réglages personnalisés ?

Dans le logiciel Leica Application Suite, configurez les paramètres (gamma, contraste, luminosité) et sauvegardez-les dans des fichiers de configuration. Vous pouvez les rappeler à tout moment.

MODE D'EMPLOI DFC290 HD LEICA

Les caméras digitales pour l'obtention facile d'une documentation efficace

Living up to Life

Présentation et de la documentation

Les caméras digitales Leica DFC295 et DFC290 HD sont des caméras digitales couleur performants pour la capture d'image en temps réel. Ces caméras digitales de la dernière génération exploitent les technologies les plus récentes de l'imagerie numérique pour documenter avec précision et présenter les microstructures. Les technologies Leica sont constamment améliorées afin que la réalisation des applications de prise de vue les plus complexes soit la plus conviviale possible. De plus, ces appareils photo s'intègrent sans problème à tout système microscopique. Qu'il s'agisse de documentation, de présentation ou d'analyse critique - il y a un appareil photo Leica pour chaque domaine d'application.

En comparaison du Leica DFC295, le DFC290 HD possède en plus une interface HDMI permettant d'afficher une image en direct parallèlement à la sortie FireWire (Dual Live Stream).

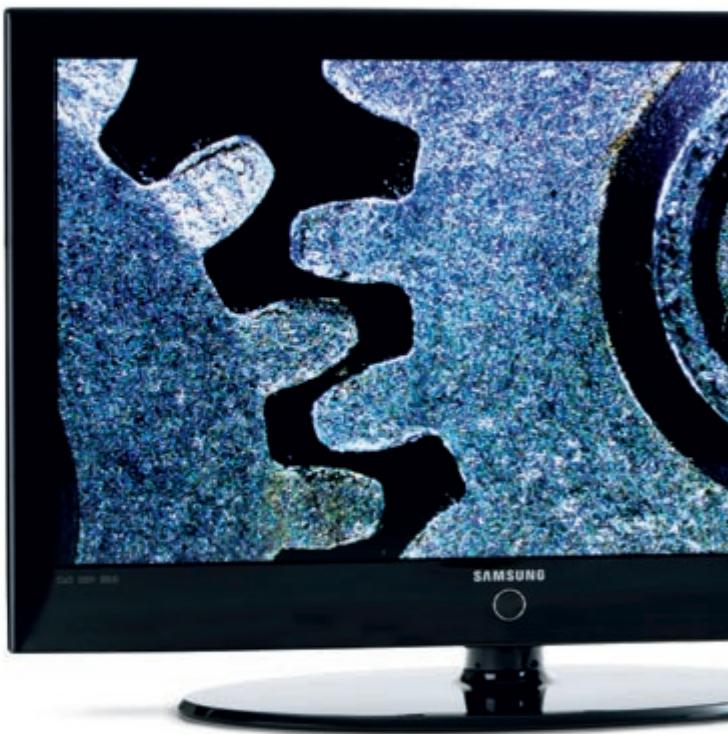

Dès que vous connectez un dispositif d'affichage HD (projecteur, TV à écran plat), vous pouvez observer l'image en direct avec une qualité encore jamais atteinte.

La révolution HD!

La haute définition donne une qualité de l'image et de la couleur inédite. Les images sont nettes et précises, la fidélité des détails est élevée et le

rendu des couleurs, excellent. La technologie HD fournit une richesse des détails qui est jusqu'à 5 fois supérieure à celle obtenue avec tous les formats antérieurs – avec une clarté et une résolution qui vous enthousiasmeront.

En comparaison de PAL ou NTSC, avec ce format, la résolution des détails a presque doublé.

1080P full HD

Ce format supérieur offre la (Meilleure expression actuelle de la résolution et de la netteté des détails sur les téléviseurs à écran plat et les projecteurs Full HD.)

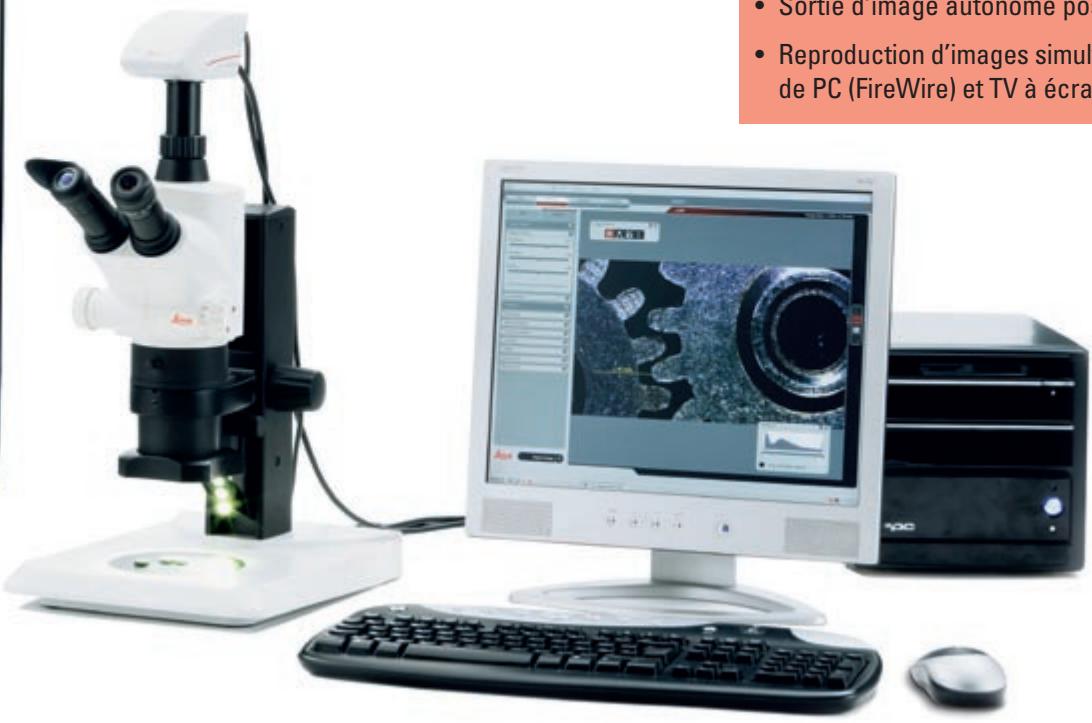

Le logiciel Leica Application Suite, livré avec l'appareil, a de nombreuses fonctions d'acquisition et de retouche des images. Qu'ils soient peu ou très expérimentés, tous les utilisateurs peuvent ainsi profiter pleinement du potentiel de la technologie numérique. Les images prises peuvent être éditées, imprimées et reproduites aussi souvent qu'on le souhaite, sans aucune perte de qualité de l'image.

Les pilotes TWAIN fournis permettent de transférer sans problème les prises de vue à d'autres programmes d'édition de l'image. Les options intelligentes additionnelles de l'appareil photo permettent de configurer confortablement les paramètres. Les appareils photo Leica offrent un équilibrage des blancs automatique et un contrôle étendu de l'exposition : en une fraction de seconde, ils sont prêts à fournir des images parfaites.

Prises de vue à haute résolution

Les caméras digitales Leica DFC295 et DFC290 HD fournissant des prises de vue nettes et contrastées, caractérisées par une fidélité des détails considérable. Un rendu des couleurs correct, une géométrie d'image exacte et des dimensions précises procurant des résultats optimaux lors de l'analyse d'image, des mesures et du traitement de l'image. Le cœur de l'appareil photo est un capteur CMOS 1/2" d'une grande sensibilité et d'une résolution de 3 Mpixels.

La vidéo en temps réel

Les caméras digitales Leica permettent de prendre en temps réel des images en direct, exemples de scintillagement. La mise au point et l'orientation des prises de vue peut se faire directement sur le PC. L'image microscopique apparait à l'écran pratiquement sans retard, en résolution maximale et à une fréquence de plus de 25 images par seconde (en fonction de la taille de la réserve en direct et du temps d'exposition).

Sauvegarde des réglages individuels de l'image

L'équilibrage des blancs automatique et la luminosité sont réglés pour l'image globale, ce qui garantit une reproduction exacte. Au lieu de cela, l'utilisateur peut définir la plage de référence de son besoin pour l'équilibrage des gris. L'histogramme en ligne permet de régler avec précision les valeurs du gamma, du contraste et de la luminosité. Les réglages individuels de l'image peuvent être enregistrés dans des fichiers de configuration et rappelés à tout moment.

Caractéristiques essentielles

• Acquisition d'images en direct rapide et en couleurs intégrales en temps réel
• Résolution standard de 3 megapixels (2048 × 1536)
• Aperçu en direct de 1024 × 768 comportant jusqu'à 25 images par seconde (en fonction de la taille de l'écran et du temps d'exposition)
• Diverses tailles d'images, de petit (VGA) à très grand (7 megapixels)
• Capteur CMOS avec matrice de Bayer RVB
• Prises de vue en couleur ou en niveaux de gris
• Grands pixels pour une sensibilité élevée
• Aide numérique à la mise au point
• Histogramme en ligne pour l'optimisation de l'image
• Correction de l'ombrage pour l'image en direct et les images prises
• Interface FireWire pour la compatibilité avec un grand nombre d'ordinateurs
• Réglages adaptables et enregistrables pour plusieurs utilisateurs

Caractéristiques techniques : Leica DFC295 / Leica DFC290 HD

Caméras digitales	Leica DFC295		Leica DFC290 HD
Type d'appareil photo	Appareil photo numérique pour microscopie avec logiciel de contrôle
Capteur	Balayage progressif CMOS, Micron MT9T001
Grade/Taille du capteur	6,55 mm × 4,92 mm (type 1/2)
Filtre chromatique	Mosaïque RVB Bayer
Filtre de protection couleur	Hoya CM500S (fibre anti-IR 650 nm)
Commande de l'obturator	Obturator électronique ERS/lecture à balayage progressif
Nombre de pixels	3 megapixels, 2048 × 1536
Résolution évolutionaire max. (PC seulement)	7 megapixels, 3072 × 2304
Taille des pixels	3,2 μm × 3,2 μm
Échelle des couleurs	30 bits
Convertisseur A/N	10 bits
Plage dynamique	Type > 55 dB / 600:1
Bruit de lecture	σ < 1,8 LSB (10 bits) typique
Temps d'exposition	0,1 ms - 2 s
Réglage du gain/Gain	1x - 4x / 0 - 12 dB
Correction de l'ombrage	Oui, ménorisée pour tous les formats
Sections d'image (ROI)	Réglage libre par pas de 2 pixels à partir de 2x2 jusqu'à la pleine résolution
Image en direct	DFC295 avec Moniteur de PC		DFC290 HD avec TV à écran plat et moniteur de PC
Formats d'image - Résolution en ips	Rapidé (48 MHz)	HQ (24 MHz)	FireWireA	FireWireB
Image intégrale - 2048 x 1536	12	6	5	9
1080p - 1920 x 1080	-	-	7	12
UXGA - 1600 - 1200	16	9	8	12
SXGA - 1280 - 1024	18	13	12	16
720p - 1280 - 720	-	-	15	18
XGA - 1024 x 768	22	17	20	20
VGA - 640 x 480	32	25	32	35
Configuration minimale requise PC Systèmes d'exploitation pris en charge	Pentium 4, 2,5 GHz, RAM de 1 Go, carte graphique 24 bits, lecteur de CD-ROM, FireWire ou logement PCI libre Windows XP Service Pack 2, Windows Vista (Ultimate recommendé)
Interfaces
Optique	C-Mount
Adaptateur videoo recommendé	0.5 x ou 0.63 x
Sortie numérique	FireWire IEEE1394b 9 broches		HDMI 1.3 et FireWire IEEE1394b 9 broches
Caracteristiques techniques et environnement de travail
Consommation	~4 W
Alimentation électrique	Par câble FireWire
Boîtier	Aluminium moulé sous pression
Dimensions	112 x 74 x 68,4 mm3
Poids	340 g
Température de service	+5 à +50 °C
Hygrométrie relative	10 à 90 % sans condensation
Numérodes de commande
12 730 209	Kit camera digitale Leica DFC295, comptant : Leica DFC295, logiciel Leica, cable FireWire a-b
12 730 202	Kit camera digitale Leica DFC290 HD, comptant : Leica DFC290 HD, logiciel Leica, cable FireWire a-b, cable HMDI 3 m
12 730 183	Carte PCI-32 FireWire-a OHCI pour PC n'ayant pas d'interface FireWire
12 730 210	Carte PCI-Express FireWire-b OHCI pour PC n'ayant pas d'interface FireWire
12 447 066	Carte d'interface PCMCIA FireWire-a pour ordinateur portable
12 447 120	Câble FireWire, 3 m, a-a, 6/6 broches
12 730 186	Câble FireWire, 3 m, a-b, 6/9 broches
12 730 187	Câble FireWire, 3 m, b-b, 9/9 broches
12 730 211	Câble HDMI, 3 m
12 730 188	Kit d'alimentation FireWire, comptant : bloc d'alimentation 110/220 V pour FireWire-a 4 broches ou FireWire-a 6 broches
