Intitulé	Description
Type de produit	Appareil photo télémétrique 35 mm
Caractéristiques techniques principales	Ouverture de diaphragme de f/2 à f/22, vitesse d'obturation de 1/1000 à 1 seconde, télémètre intégré
Alimentation électrique	Pas d'alimentation électrique, fonctionnement mécanique
Dimensions approximatives	140 x 80 x 36 mm
Poids	Environ 500 g (sans objectif)
Compatibilités	Objectifs à monture Leica Thread (LTM)
Type de batterie	Non applicable (fonctionnement mécanique)
Tension	Non applicable
Puissance	Non applicable
Fonctions principales	Photographie argentique, exposition manuelle, mise au point manuelle
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux, vérifier régulièrement l'état du mécanisme d'obturation
Pièces détachées et réparabilité	Pièces détachées disponibles, réparabilité élevée par des techniciens spécialisés
Informations générales utiles	Modèle classique apprécié des photographes, nécessite une connaissance de la photographie argentique

FOIRE AUX QUESTIONS - IIIC LEICA

Comment puis-je régler la vitesse d'obturation de mon LEICA IIIC ?

Pour régler la vitesse d'obturation, tournez le cadran de vitesse situé sur le dessus de l'appareil photo jusqu'à la vitesse souhaitée. Assurez-vous que l'appareil est en mode de prise de vue.

Pourquoi mon LEICA IIIC ne prend-il pas de photo ?

Vérifiez si le film est correctement chargé et que le couvercle du dos de l'appareil est bien fermé. Assurez-vous également que l'obturateur est réglé sur une vitesse appropriée.

Comment puis-je changer l'objectif de mon LEICA IIIC ?

Pour changer l'objectif, dévissez l'anneau de fixation de l'objectif actuel dans le sens antihoraire, puis retirez l'objectif. Vissez ensuite le nouvel objectif dans le sens horaire jusqu'à ce qu'il soit bien fixé.

Mon LEICA IIIC fait un bruit étrange lors de la prise de vue, que faire ?

Un bruit étrange peut indiquer un problème avec l'obturateur. Vérifiez si l'appareil est propre et en bon état. Si le problème persiste, envisagez de consulter un professionnel pour un service.

Comment nettoyer l'objectif de mon LEICA IIIC ?

Utilisez un chiffon en microfibre propre et sec pour essuyer délicatement la lentille. Si nécessaire, vous pouvez utiliser une solution de nettoyage spécifique pour optiques appliquée sur le chiffon, jamais directement sur la lentille.

Comment savoir si mon film est exposé correctement ?

Utilisez un posemètre pour mesurer la lumière et ajuster vos réglages d'exposition en conséquence. Vérifiez également que le film est bien chargé et que vous avez effectué les réglages de vitesse et d'ouverture corrects.

Que faire si l'appareil photo ne s'allume pas ?

Vérifiez que la batterie est correctement insérée et chargée. Si l'appareil photo fonctionne avec un chargeur, assurez-vous qu'il est bien connecté. Si le problème persiste, consultez un professionnel.

Comment régler la mise au point sur mon LEICA IIIC ?

Utilisez la bague de mise au point située sur l'objectif pour faire la mise au point sur votre sujet. Alignez le sujet avec le viseur pour vous assurer qu'il est net.

Puis-je utiliser des filtres avec mon LEICA IIIC ?

Oui, vous pouvez utiliser des filtres à visser compatibles avec le filetage de l'objectif de votre LEICA IIIC. Assurez-vous que le filtre est adapté à votre objectif.

Comment savoir si mon film est presque terminé ?

La plupart des films 35 mm ont une indication sur la boîte pour le nombre d'expositions. Vous pouvez également entendre un clic lorsque vous avancez le film, indiquant qu'il est temps de le faire développer.

MODE D'EMPLOI IIIC LEICA

Le leica est partout . . .

Il accompagne les premiers pas de l'enfant, participé aux joies des vacances, aux compétitions sportives et fixe le souvenir des faits de chaque jour.

L'explorateur, au pole ou sous les tropiques, le savant dans son laboratoire, le technicien, l'artiste et le photographe professionnel ... Chacun trouve dans le LEICA un collaborateur fidele et toujours pré à opérer.

Pour vous aussi, il sera un compagnon fidele et un ami sur qui vous procurera, à vous comme aux centaines de milliers de Leicaistes répartis dans le monde entier, joie, profits et succès. La connaissance du LEICA et de sa technique est, bien entendu, la condition primordiale de la reussite.

Si vous n'avez encore jamais photographié avec le LEICA, il est nécessaire que vous lisiez

cette notice avec le plus grand soin et que vous vous conformiez scrupuleusement aux instructions qu'elle contient. Manoeuvrez chaque bouton, chaque levier, l'appareil n'était pas charge, jusqu'à ce que vous en connaissiez parfaitation le maniement.

Vous assimilerez ainsi correctement la technique photographique et vous aurez bientôt la joie de contemplier d'excellentes photos obtenues sans difficultés.

Ces deux pages vous present tout d'abord les organes de manoeuvre du LEICA. Comparez votre LEICA avec la figure de la page ci-contre et familiarisez-vous avec l'appareil avant de manoeuvrer les leviers ou les boutons.

1 BOUTON d'ARMEMENT de l'obturator et d'avancement du film Page 4
2 COMPTEUR d'IMAGES
3 BOUTON de DÉCLENCHEMENT 4
4 BARILLET de réglage des instantanés rapides de 1 / 30 à 1 / 1000 de seconde et pose à 1 temps
5 BOUTON de réglage des instantanés lents de 1/30 à 1 seconde et pose en 2 temps
6 INDEX de réglage des diaphragmes 10
7 MISE au POINT de I'objectif avec blocage sur I'infini (∞) 11
8 ECHELLE des distances 11
9 ECHELLE de profondeur de champ 13

Pour le dispositif de synchronisation incorpore voir la notice spéciale.

10 Oculaires jumeles pour le viseur et le telemetre Page 15
11 VISEUR (verre frontal)
12ab TELEMETRE (ses deux lentilles d'entree) 16
12 LEVIER de réglage de la nette du télémetre 17
13 BOUTON de rembopinage pages 25 28 30 31

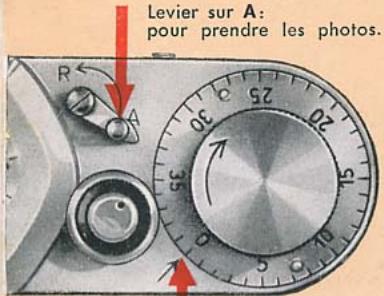

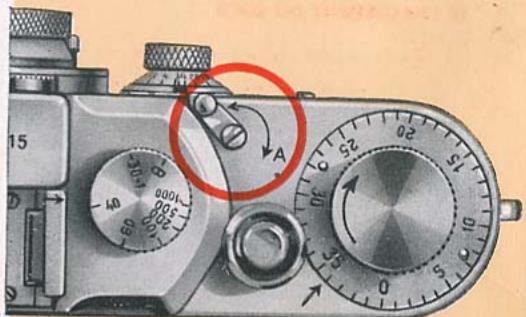

14 LEVIER de débrayage de l'entrainment du film (A = Avance, R = Rembobinage pages 26 31

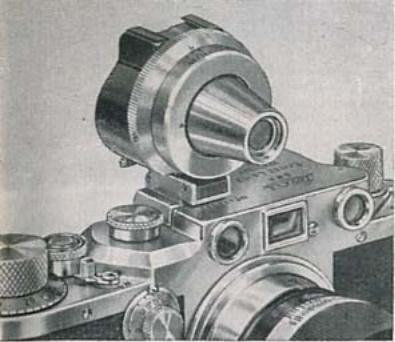

15 GLISSIERE pour viseurs speciaux et autres accessoires 15

Ces pages vous presentent tous les organes de manoeuvre du LEICA; vous en apprendez le maniement dans les pages suivantes. L'emplacement et le maniement de chaque levier-et

de chaque bouton doit vous devenir familier au point d'être litteralement un réflexe automatique. Vous parviendraz bientôt à manoeuvrer votre LEICA même dans l'obscurité (ce qui est d'un grand intérêt pour les photos au théâtre ou au music-hall) et sans y penser. N'hésitez pas à recommencer plusieurs fois chaque manoeuvre, c'est en forgeant qu'on devient forgeron!

Le compteur d'images doit être raméné au 0 lors du chargement de l'appareil.

Le déclenchement de l'obturator fait tourner le barillet de réglage des instantanés. Veillez à ne pas toucher ce barillet en déclenchant.

1 Le BOUTON D'ARMEMENT

doit être tourné dans le sens de la flèche jusqu'à blocage. L'obturator est ainsi armé et en même temps le film est avancé de la longueur d'une image, ce qui rend les doubles accidentels impossibles.

2 Le COMPTEUR D'IMAGES

indique automatiquement le nombre de vues prises. Il faut naturellement amener le 0 devant la flèche-repère quand on charge l'appareil. (Tourner le disque dans le sens inverse de la flèche gravée sur le bouton d'armement.)

3 Le BOUTON de DÉCLENCHEMENT

doit être pressé doucement, sans brusquerie ni secousse. Le Leicaîste experimenté appuie sur le bouton aussi légèrement qu'un chasseur sur la détente de son fusil. Pour les clichés à la pose, utilisez un déclencheur flexible, visse sur le bouton.

Exercice

Reglez le compteur d'images sur O. Armez l'appareil et déclenchez à plusieurs reprises, et vérifie si le compteur d'images indique bien le nombre de vues correspondant.

La détermination du TEMPS de POSE

L'ancien "Souriez s'il vous plaît" du photograppe professionnel est remplacementainnant parle "clic" discret de I'obturateur a rideau du LEICA.Depuis l'invention de la photographie, bien des choses ont Change, mais le probleme du temps de pose subsiste. Cependant, alors qu'on comptait autrefois par minues, on compte actuelflement en fractions de seconde.

Le LEICA III c a deux organes de réglage du temps de pose: le barillet des instantanes rapides situé à la partie supérieure de l'appareil, et le bouton des instantanés lenis place sur la face antérieure.

Soulever le barillet, l'appareil étant armé, régler la vitesse可以选择 devant la flèche repère et laisser retomber le barillet. Noter qu'au 1/1000 de seconde, le barillet ne redescend pas à fond.

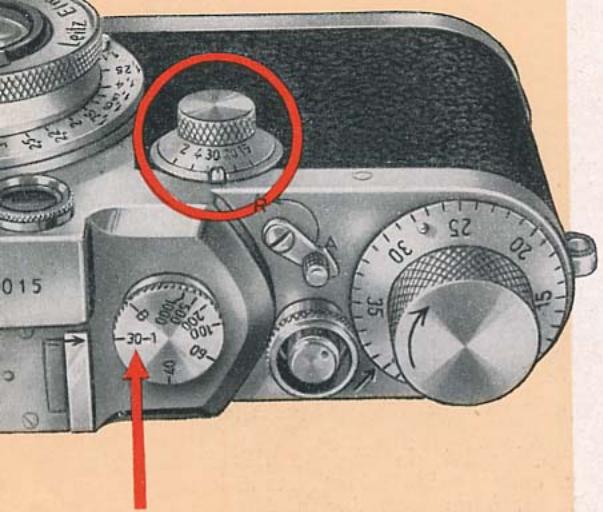

4 Le BARILLET des instantanés rapides

Les nombres graves indiquent des fractions de seconde; ainsi: 40 = 1 / 40 de seconde, 100 = 1 / 100 de seconde, 1.000 = 1 / 1.000 de seconde. Le temps de pose doit être régle, l'appareil étant arme. On soulde le barillet, on le tourne pour amener la vitesse的选择是应当的，如果选择是不正确的。

Comme le barillet de réglage des instantanés tourne au moment du déclenchement, il est nécessaire d'armer à nouveau l'appareil pour qu'il reprene sa position de réglage et indique le temps de pose qu'on vient d'employer. En le réglant sur B, l'obturateur reste ouvert aussi longtemps qu'on appuie sur le bouton de déclenchement (pose à 1 temps). On peut aussi régler sur 30 et faire la pose grâce au bouton des instantanés lents (voir plus loin).

RÉGLE IMPORTANTE:

Avant de régler le barillet des instantanés rapides, placer le bouton des instantanés lents sur la graduation 30.

Avant de regler le bouton des instantanés lents, placer le barillet des instantanés rapides sur 30-1.

Pour le 1/30 de seconde, il faut placer les deux organes sur les chiffres rouges.

5 Le BOUTON de réglage des instantanés lents

Avant de régler le bouton des instantanés lents, il faut placer le barillet des instantanés rapides sur la graduation rouge 30-1. C'est très important! Les nombres, très lisibles d'en haut, indiquent les temps de pose de: 130, 120, 115, 110, 14, 12 et 1 seconde. Ici, contrairement à ce qui a été dit pour le barillet des instantanés rapides, on peut régler sur les valeurs intermédiaires, par exemple 34 de seconde, entre 12 et 1 seconde.

Si on regle sur T, le déclenchement ouvre l'obturateur et celui-ci reste ouvert. Pour le referrer, il suffit de tourner le bouton des instantanés lents légerement en arrêté. Ce point est important pour la photomicrographie et autres travaux spéciaux.

Le réglage sur 30 (1/30 de seconde) est bloqué par un petit ergot à ressort. Pour effectuer le réglage sur d'autres temps de pose, il faut le presser avec l'ongle du pouce contre le corps de l'appareil, comme le montre la figure de la page suivante.

Le RÉGLAGE du TEMPS de POSE en résumé

Instantanés rapides

de 1/30 a 1/1,000 de seconde.

1. Regler le bouton des instantanés lents sur 30.
2. Armer l'obturator, soulever le barillet des instantanés rapides et le régler à la vitesse désirée.

Instantanés lents

de 1 seconde a 1 / 30 de sec.

1. Armier l'obturator et placer le barillet des instantanés rapides sur 30-1.
2. Regler le bouton des instantanés lents à la vitésse désirée.

Poses de plus d'une seconde.

1. Regler le bouton des instantanés lents sur 30.
2. Armer l'obturator. Regler le barillet des instantanés rapides sur B.

Poses de longue durée,

pour les photomicrographies et travaux speciaux:

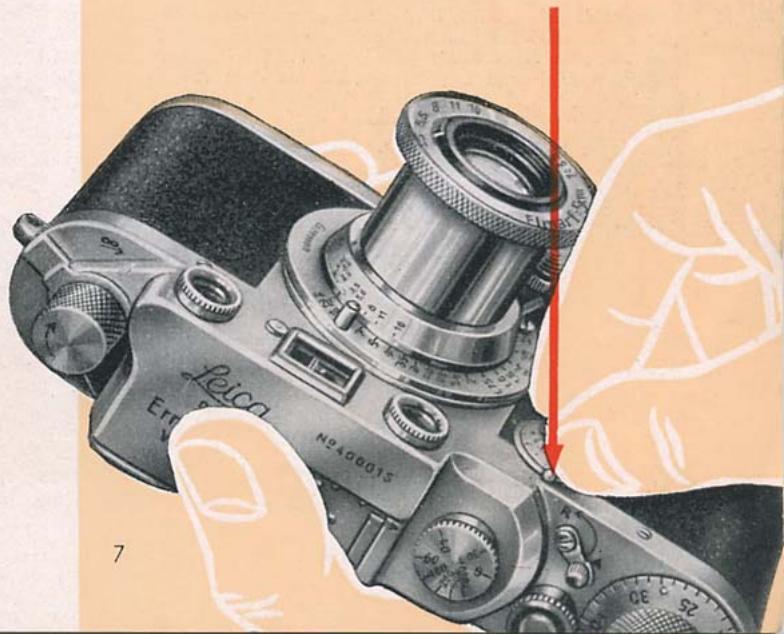

1. Armer l'obturateur et régler le barillet des instantanés rapides sur 30-1.
2. Regler le bouton des instantanés lents sur T. (L'obturateur s'ouvre lors du déclenchement et se reférme quand on tourne un peu en arriéré le bouton des instantanés lents.)

Pour tournier le bouton des instantanés lentis, il faut presser avec l'ongle du pouce le petit ergot contre le corps de l'appareil.

L'OBJECTIFSTANDARDDU LEICA

C'est l'ELMAR, de réputation mondiale, de 5 cm de longueur focale et ouvert à 1:3,5. C'est un objectif universel, convenant aussi bien au début qu'au Leicaiste averti.

Remarquablement corrigé, il réunit les plus hautes qualités de nettété, de rendu des couleurs et de finesse des détails. Son ouverture utile reliativement grande de 1:3,5 lui assure une réserve de luminosité amplement suffisante dans la plupart des cas.

L'objet SUMMITAR 1:2, de grande luminosité, est évidemment plus gros et un peu plus lourd pour une même focale de 5 cm que l'objet standard. C'est une belle réussite optique et mecanique (il est à monture rentrante!) Il est particulièrement destiné aux Leicaistes avertis qui savent utiliser sa grande ouverture judicieusement. Par contre, les débutants doivent plott T'ELMAR, car la grande ouverture utile, si elle est utilisée mal a propos, cause parfois des déceptions.

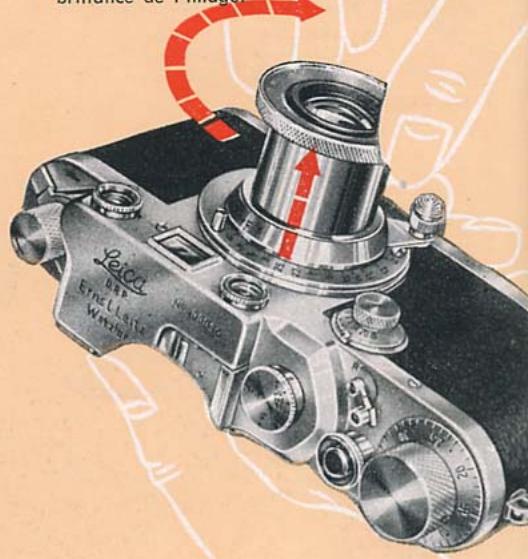

Les deux objectifs sont escamotables à l'intérieur du LEICA. L'appareil, objectif rendre, peut être mis dans une poche sans la gonfler autre mesure. Une seule manœuvre suffit pour rémettre l'objet escamoté en position de service:

On le tire vers I'extérieur jusqu'a bute et on le verrouille en le tournant vers la droite. Pour I'escamoter a nouveau, le déverrouiller en le faisant tourner vers la gauche, puis I'enforcer.

Exercice:

1—Tirer! Verrouiller!

2 - Déverrouiller! Enconcer!

Les objectifs du LEICA sont "traités", ce qui se reconnait à la couleur bleuâtre de leurs lentilles. Une mince couche spéciale à la surface du verre élimine les réflexions nuisibles, qu'on ne pouvait évoir jusqu'àlors et qui influaient sur la qualité du négatif. Le traitement porte à son maximum la clarté et la brillance de l'image.

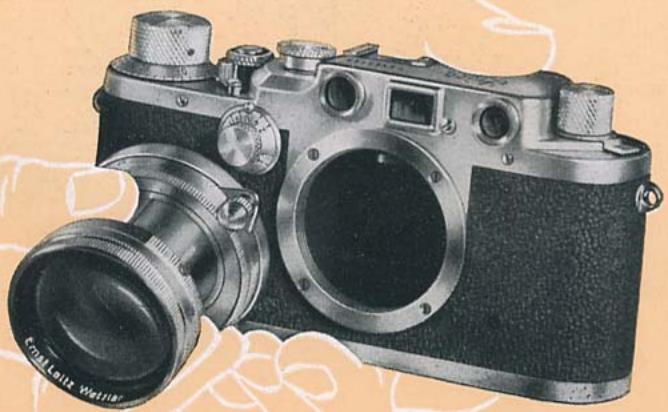

LE CHANGEMENT DES OBJECTIFS

Tous les objectifs du LEICA sont interchangeables. N'importe quel objectif se monte sur n'importe quel LEICA, grâce à la bague filetée.

Pour changer d'objet, tener le Leica horizontally dans la main gauche, l'objet tourné vers le haut. Saisir l'objet avec la main droite, tout pres du boitier de l'appareil, et le dévisser en le tournant vers la gauche.

L'objectif que l'on a visse en remplacement doit être serré modérément.

L'objectif étant dévisse, on aperçoit le rideau de l'obturator. Il est constitué par un tissu caoutchoute spécial résistant au froid et à la chaleur, dont la souplesse permet d'obtenir un déroulement doux et continu.

Sous le bord supérieur de l'orifice de l'appareil apparait la piece de couplage de la mise au point de I'objectif au telemetre. C'est sur cette piece que vient agir la rampe portee par I'objectif.

RECOMMANDATION FONDAMENTALE.

Ne jamais changer l'objetif en pleine lumiere. Se detourner du soleil et appliquer contre le corps l'ouverture du boitier de I'appareil. Ne pas oublier de proteger le filetage et la rampe de I'objetif, ainsi que la lentille frontale qu'moyen des bouchons d'objetif.

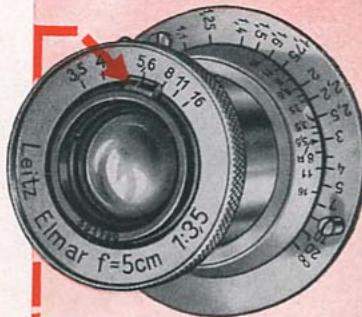

LE RÉGLAGE DU DIAPHRAGME

L'eel humain a la faculté de s'adapter aux différences de luminosité en modifient le diamètre de sa pupille par l'ouverture ou la fermetre de l'iris. Quand la clarté diminue, l'iris s'ouvre afin d'admettre plus de lumière; plus la luzière extérieure est intense, plus l'iris se referme. L'objectif photographique, l'eel de l'appareil, comporte lui aussi un iris que la main doit régler, comme l'iris de l'eel se règle seul. Régler le diaphragme à iris de l'objet d'après les conditions de luzière s'appelle "diaphragmer".

La quantité de lumière admise par l'objet peut donc être dosée de cette façon. Pour que les valeurs des diaphragmes poussent s'appliquer à tous les objectifs et être comparables, on a uniformisé les nombres et on les a choisis de telle sorte qu'en passant de l'un au suivant, la luminosité diminue de 50% , c'est-à-dire que le temps de pose doit être double. Le tableau ci-dessous indique la relation qui existe entre les diaphragmes et le temps de pose.

Diaphragmes

Temps de pose correspondant

1,4	2	2,8	(3,5)	4	5,6	8	11	16	22
0,5	1	2	(3)	4	8	16	32	64	128

Pour les objectifs du LEICA, ELMAR 3,5 et 5 cm et HEKTOR de 2,8 cm, l'échelle des diaphragmes est gravée sur la face frontale de l'objet. Le réglage s'effectue au moyen d'un petit chiffre mobile muni d'unTrait de repère. Les autres objectifs ont une bague de réglage.

DIAPHRAGME

et TEMPS

de POSE

Un example:

Quand le diaphragme 5,6 correspond a un temps de pose de 1 / 60 de seconde, celui-ci doitetre double pour le diaphragme 8,soit 1 / 30 de seconde.Par contre le diaphragme 2 entrainera une reduction du temps de pose de 8 fois,soit 1 / 400 de seconde.En ce cas on reglera au 1 / 500 ,de meme que I'on choisira le 1 / 20 quand le calcul donnera 1 / 25 .Grace a la latitude de pose des emulsions actuelles,ces petites differences sont negligeables.

La mise au point de l'objet comporte un blocage à l'infini pour tous les objectifs poursuivus d'un levier. En appuyant sur le petit bouton, le blocage est libéré et l'objet peut être régle sur n'importe qu'elle distance.

N'oubliez pas que:

les objectifs ELMAR de 5cm et SUMMITAR de 5cm sont a monture rentrante; il faut donc lesvoir et les verrouiller en les tournant vers la droite avant de proceder à la mise au point (voir page 8).

8 L'ECHELLE DES DISTANCES

Pour les Leicaistes, la détermination de la distance du sujet n'offre pas d'intérêt en原則, car la mise au point s'effectue au moyen du télémetre. L'échelle des distances est cependant d'une grande utilité, si on l'associe à l'échelle de profondeur de champion dont il est question ci-après.

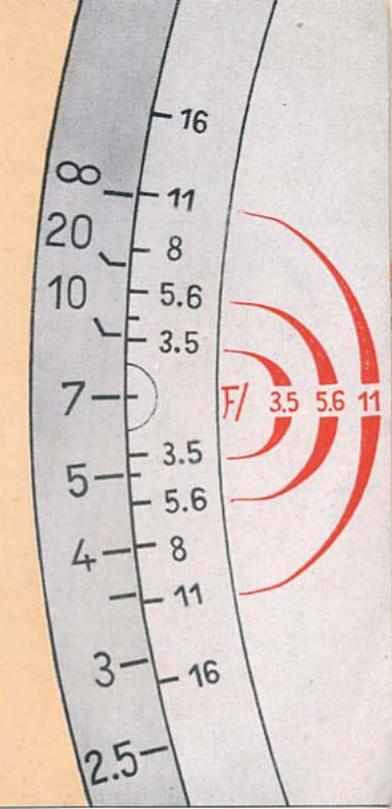

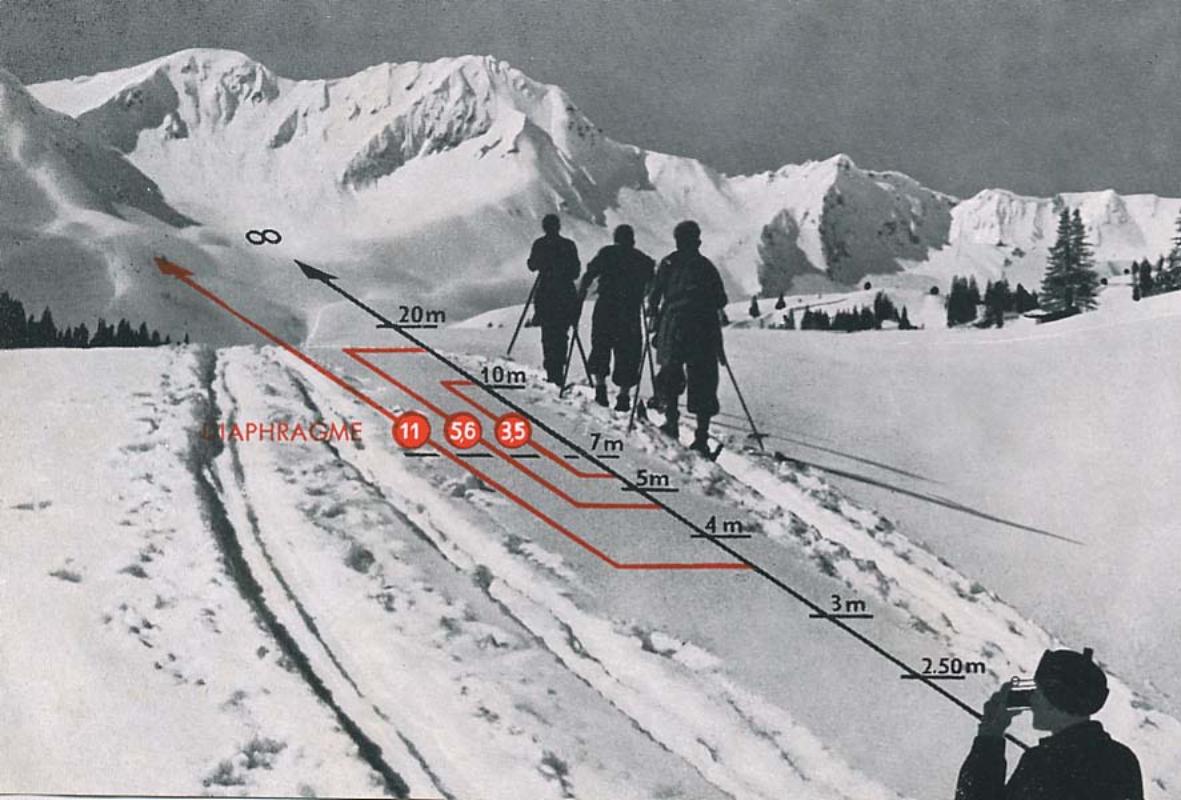

L'ECHELLE DE PROFONDEUR DE CHAMP

La plus grande nettete d'image est obtenue pour le plan sur lequel I'objectif est mis au point. Cependant, la nettete maximum ne decroit que lentement en avant et en arrriere de ce plan, si bien qu'il existe une zone de l'espace plus ou moins grande dans laquelle tous les sujets seront encore suffisamment nets. La profondeur de cette zone, qu'on appelle habituellement "profondeur de champ", depend du diaphragme de I'objectif et de la distance de mise au point. Plus le diaphragme est petit et plus la distance de mise au point est grande, plus la profondeur de champ est etendue.

On connait aisément les limites de la profondeur de champ pour chaque diaphragme et pour chaque distance jusqu'à 1 m grâce aux deux échelles gravées sur l'objet. Le champ net s'estend, sur l'échelle des distances, entre les deux nombres correspondants au diaphragme utilisé,lus sur l'échelle de profondeur.Quand le trait tombe entre deux chiffres de distances, il convient d'apprecier la valeur a l'estime, ce qu'on appelle "intrapoler".

Exemple: Pour la longueur locale standard de 5cm, objectif regle à 7m et diaphragme 3,5, la profondeur de champ s'etend de 5,50 m à 10 m. Au diaphragme 5,6, elle s'elargit de 4,70 m à 17 m environ, et au diaphragme 11, elle va de 3,50 m à l'infini (∞).

RÉGLES PRINCIPALES

POUR DIAPHRAGMER

1. La plus grande nette est obtenue pour la distance même sur laquelle est regle l'objectif. Il faut donc tous joursmettre au point sur les parties importantes du sujeit.
2. Pour les vues prises à l'improviste, diaphragméz à 5,6 et mettez au point sur le sujet. La profondeur de champ ainsi obtenue est suffisante dans la plupart des cas.
3. Pour les vues éloignées sans premier plan, réglez sur l'infini et diaphragmé à 5,6 ou 8.
4. Pour les paysages avec premier plan, réglez la mise au point et le diaphragme en vous aidant de l'échelle de profondeur de champ, de telle sorte que cette profondeur s'étende de l'infini jusqu'au premier plan.
5. Pour le portrait: ne diaphragmaz pas! Faites la mise au point sur les yeux. Dans le portrait, la nette doit être attenuée pour avoir un peu de douceur, et la profondeur de champ réduite pour bien détacher le sujet du fond.

Le second trait-index marqué R, sur l'échelle de profondeur de champ, sert pour les clichés pris sur film pour lumière infra-rouge.

Mettre au point sur le sujet, comme de coutume, mais faire tourner ensuite l'objet d'une valeur égale à la distance qui sépare les deux traits, de façon que le repère R viennent préindre la place du repère habituel. Par exception, avec les objectifs grand-angulaires, aucune correction n'est nécessaire pour l'infra-rouge car, pour les focales inférieures à 5cm, il n'y a pas de différence sensible de nettete avec le réglage normal.

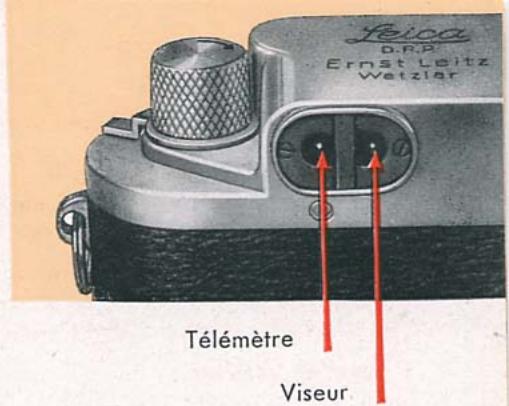

VISEUR et TELÉMÈTRE

10 LES OCUAIREJUMELÉS

du viseur et du télémetre permettent de passer de l'un à l'autre par un petit déplacement de l'oeil.

Important pour les vues défectueuses:

Il existe des verres correcteurs pour les viseurs qui permettent d'effectuer les visées sans lunettes, même pour les Leicaistes qui ont de gros défauts de la vue. On peut ainsi approcher l'oeil très pres des viseurs, pour désigner commodément la totalité du champ. En commandant les verres correcteurs, prière d'indiquer le nombre de dioptries, comme sur les ordonnances des opticiens.

11 LE VISEUR

indique le champ photographie avec les objectifs de longueur locale standard 5cm . Pour les objectifs de locale différente, on se sert du viseur universel placé dans la glissière 15.

L'oeil doit etre applique etroite ment contre les viseurs. L'orbite doit toucher le LEICA.Bien prendre garde de viser correctement, pour voir tout le champ photographie.

Il est une véré de naguère qui n'a rien perdu de sa valeur: à savoir que l'image sera d'autant plus nette que la mise au pointaura été faite avecplus de soin et de précision. Mais ce

qu'on réalaisait difficilement autrefois sous le voile noir s'effectue maintainant en une seule manqueevre: le télémetre couple avec l'objet du LEICA

non seulement mesure la distance, mais encore regle automatiquement et avec précision l'objet sur cette distance.

Le réglage s'effectue par un mouvement de rotation de l'objectif, au moyen du levier de mise au point 7. Quand l'objet est régle sur l'infini, tous les sujets rapprochés apparaissent dans le télémetre avec des contours doubles; ces contours se fondent en une image nette quand l'objet est mis au point exactement sur ces sujets rapprochés. Tous les objectifs interchangeables jusqu'à 13.5cm de longueur fisque sont automatiquement couplés avec le télémetre du LEICA.

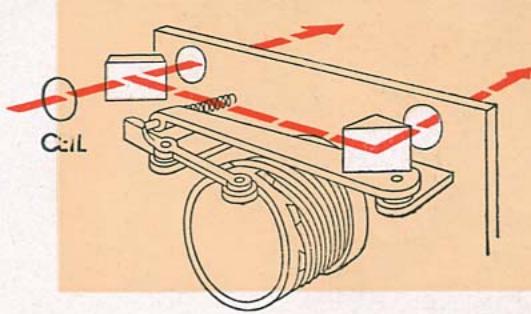

Comment fonctionne

le télémètre couple.

Le mouvement de mise au point est transmis au télémetre au moyen d'une rampé helicoidale portée par l'objet. Ce mecanisme micrométrique est d'une precision analogue à celle que l'on retrouve dans les microscopes de grande valeur et autres apparèils de précision.

RéGLAGE DE LA LUNETTE du télémetre.

La haute précision du télémetre du LEICA est encore accrue par la presence d'une lunette, de grossissement 1,5, logée dans le dispositif. Son réglage s'effectue à l'aide du petit levier 12c. On peut obtenir en même temps une correction de la vue de l'opérateur dans les limites de -2 à +1,5 dioptries.

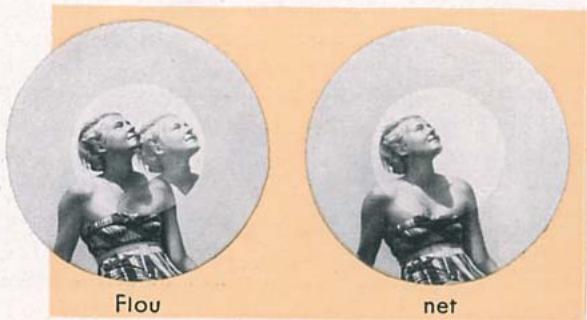

Un proceded simple permettra au début de comprendre le fonctionnement du télémetre: Reglez l'objet sur l'infini et visez dans le télémetre un objet bien distinct situé à 4 ou 5 m de distance, en obturant la lentille 12a avec le médius de la main gauche. Regardez bien droit (attention, pas obliquement) dans l'oculaire de gauche. Vous apercevrez l'objet choisi dans un petit champ circu

laire. Avec l'index, manoeuvrez le levier 12c de façon a obtaining la meilleure nettede. Retirez alors le medius qui obture la lentille de gauche et vous apercevre une seconde image de I'objet dans un champ circulaire plus grand. Faibles tournier alors I'objet au moyen du levier 7 jusqu'à ce que les deux contours se recouvent exactement: la mise au point est faite, le sujet sera absolument nai. Vous neccess toutes apercevoir le petit champ circulaire au milieu du grand, a condition que vous regardiez bien droit dans I'oculaire. Ce procede vous permettra de comprendre rapidement le principe du télémetre.

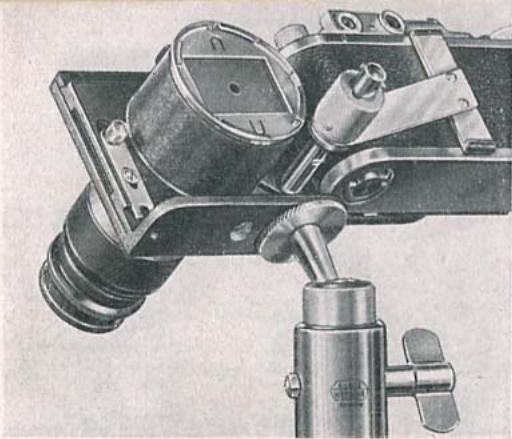

Pour les clichés d'objets très rapprochés, il est avantageux de régler d'abord la distance et de se déplacer ensuite légement en avant ou en arrêté pour parfaire le réglage dans le télémetre.

Pour différencier plus aisément les deux images, on peut placer sur la lentille 12a un petit filtré orange en monture: le grand champ circulaire apparait alors coloré, ainsi que l'image qu'il contient.

...etmaintenant:

PHOTOGRAPHIONS!

Saisir le LEICA avec la main droite, de telle sorte que l'arrondi du fond de l'appareil repose dans la paume de la main. L'index se place sur le bouton de déclenchement. Avec la main gauche on peut commodément effectuer la mise au point de l'objectif. L'eel est placé tout contre le viseur jumelé. Lors du déclenchement, la main gauche aide la droite àMAINTERI L'appareil en position correcte et immobile. L'appareil et les mains prenent appui sur la tete; les jambes écartiées assurent une bonne stabilité. Il est essentiel que la paume de la main droite exerce, de bas en haut, une contrepression lorsque I'index actionne le déclencheur de haut en bas.

Presser le bouton du déclencheur doucement et progressivement maisURTout sans secoussel Seul l'index doit bouger, et non toute la main! Laissez le doigt appuyé sur le bouton jusqu'à ce que l'obturateur ait fin de fonctionner.

CE QU'IL NE FAUT PAS FAIRE!

L'appareil n'est pas tenu solidement et s'abaisse au moment où le doigt appuie sur le bouton de déclenchement, parce que la paume ne vient pas supporter l'appareil par dessous. Il en résultat a un cliché "bouge".

Tenezdonctoujoursl'appareilaveclesdeux mains et appuyez les coudes contre le corps. LesLeicaistes experimentesontencoreun truc special:ilsretiennentleurrespirationpendant le court instant du déclenchement.

Les "Virtuoses" du LEICA sont fiers de pouvoir poser "à la main" jusqu'à 1 seconde. Mais il est toujours plus sur d'opére au moyen du bouton des instantanés lents et avec l'aide d'un support fixe. Les deux pages suivantes donnent à ce propos toutes indications utiles.

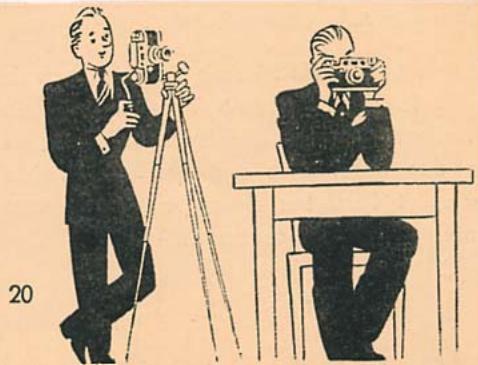

CLICHES EN HAUTEUR

Saisissez le LEICA avec la main droite, de telle sorte que l'extremité du pouce repose sur le bouton de déclenchement et que les autres doigts, lors du déclenchement, puissant exercer une contre-pression. La main gauche assure la mise au point de l'objet. Le haut de l'appareil s'appuie contre le front. Cette position permet un déclenchement très doux.

Lesposes lentesa la main ne sont pas dificiles...

UN SECOND MOYEN

pour prendre les vues en hauteur consiste a passer rapidement de la position "en largeur" à la position "en hauteur" (et inversement). Saisissez le LEICA comme il est indiqué à la page 18 et tournez-le de 90^ L'appareil est alors disposé pour les vues en hauteur . . . (mais attention au chapeau).

...il suffit simplement de savoir se débrouiller!

RESUMONS-NOUS!

Que faut-il faire pour photographier?

1. ENLEVER le bouchon de l'objetif!

TIRER I'OBJECTIF et le tourner a 2.droite jusqu'au verrouillage!

1. RÉGLER le temps de pose!

22

CADRER I'image dans le viseur! Tirez le meilleur profit du format! Appro- 6. chez vous du sujet.

Tournier le BOUTON D'ARMEMENT 3. jusqu'au blocage!

Faire la mise au point grâce au TELÉ-MÉTRE! Reporter l'eel devant le viseur 7. et . . .

1. Régler le DIAPHRAGME!

1. . . déclencher DOUCEMENT!

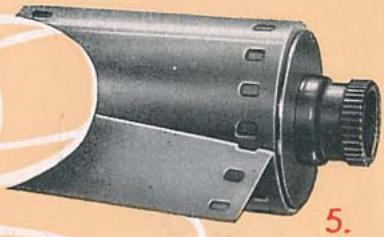

CARTOUCHES de FILM,

BOBINES et EMBALLAGES

i. Les CARTOUCHES PLEIN JOUR sont des cartouches de film prêtes à l'emploi qui s'introduisient dans l'appareil à la lumière du jour, comme les chargeurs originaux du LEICA. Les tubes des cartouches ne peuvent être utilisés comme rechange pour les chargeurs et ne peuvent être regarnis à nouveau.

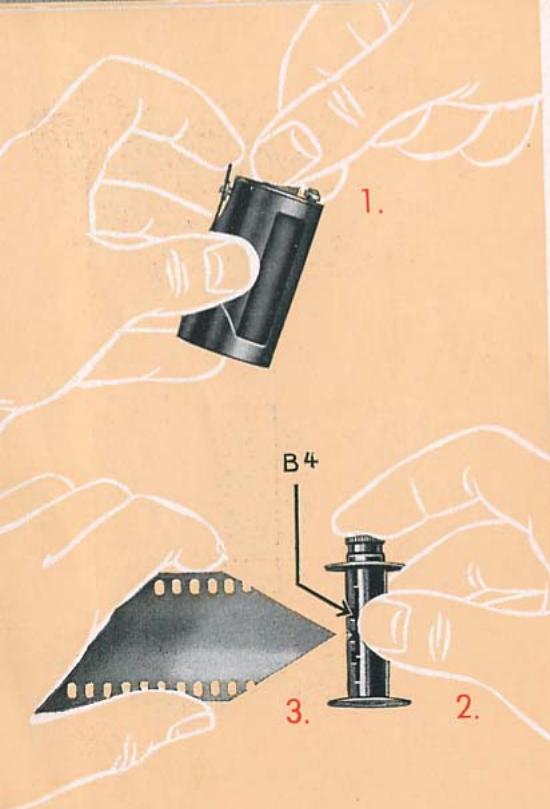

2. Les BOBINES PLEIN JOUR contiennent un film LEICA découvert à la longueur convenable et enroule sur un noyau. Elles sont protégées de la lumière par un papier opaque et sont introduites en plein jour dans les chargeurs ordinaires du LEICA. Un mode d'emploi est joint à chaque bobine.

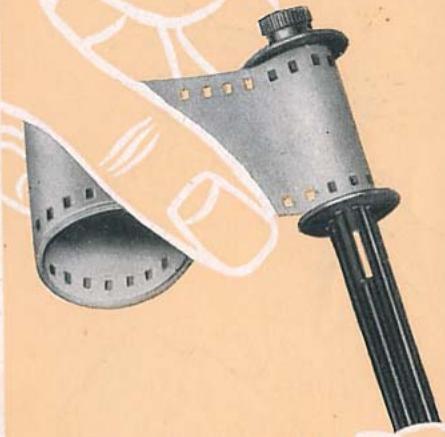

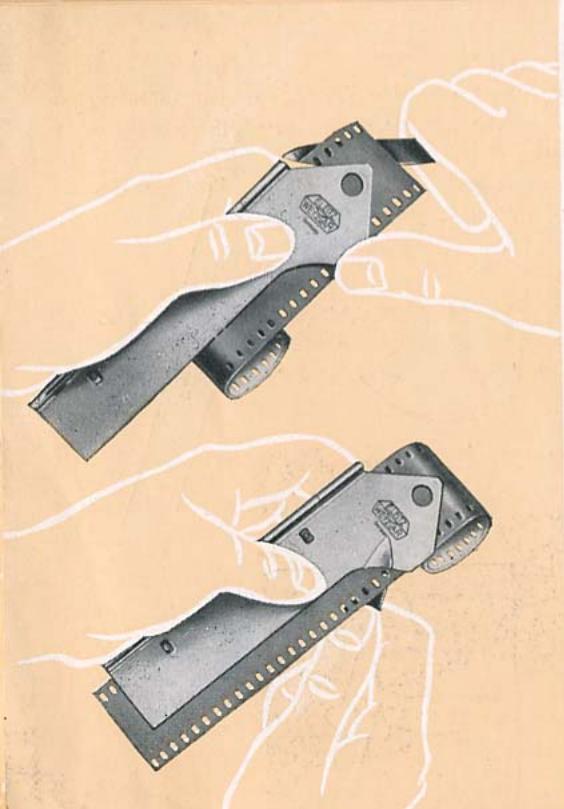

3. Les BOBINES pour CHAMBRE NOIRE contiennent un film découpé tout prét, mais qui ne peut être introduit dans un chargeur qu'à l'intérieur de la chambre noire (voir page 34).
4. Les FILMS en ROULEAUX de 5, 10, 15 m, etc. de longueur. On y découvert à la chambre noire les longueurs désirées que l'on introduit dans les chargeurs du LEICA (voir pages 38 & 39 comment les découvert). Le chargeur LEICA contient 1,60 m de film pour 36 clichés.

Veillez bien a ce que la partie du sac qui se rabat en avant ne viennent pas se placer devant l'objet, sur tout s'il s'agit d'un sac neuf et que vous opérez en hauteur.

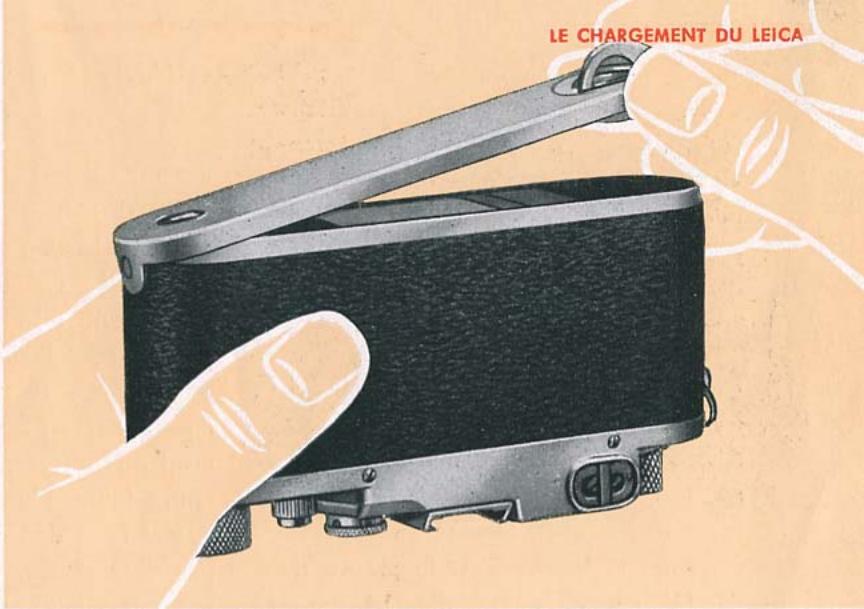

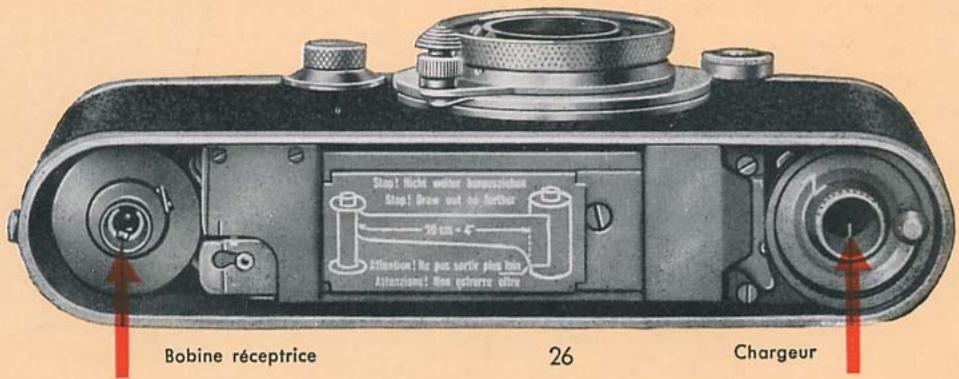

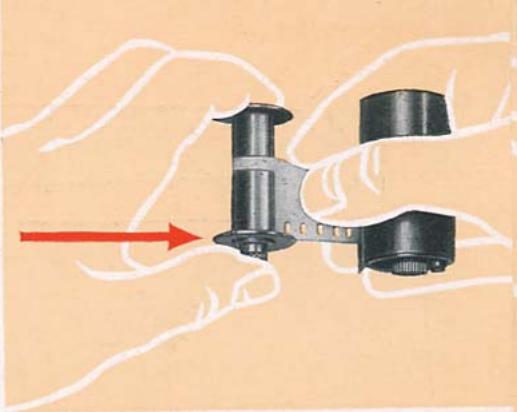

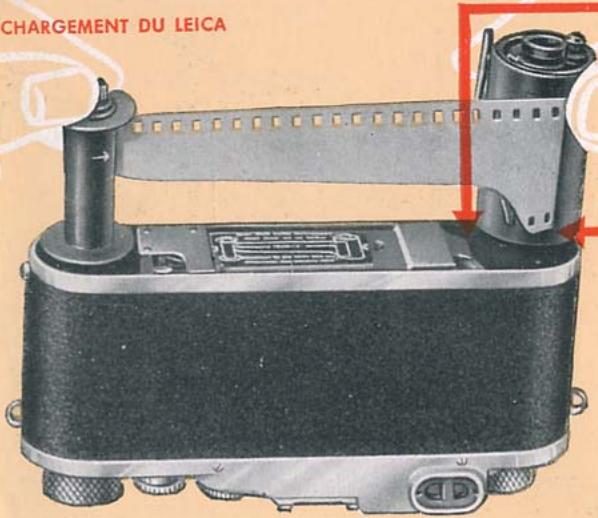

LE CHARGEMENT DU LEICA

La moindre lumière qui atteint le film suffit à le voiler irrémédiablement: on s'en rend compte aisément si on se rappelle qu'on peut prendre des cliches au 1 / 1,000 de seconde.

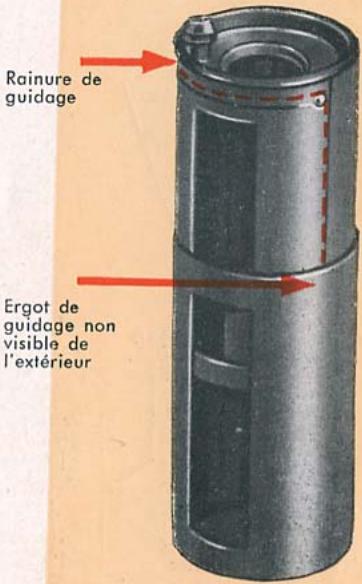

Les chargeurs spéciaux du LEICA et les cartouches plein jour sont étanches à la lumière: évitez ce-pendant de charger et de décharger l'appareil directement en plein soleil. L'ombre de votre corps suffit comme protection.

Assurez-vous, avant d'ouvrir le LEICA, que le film qui peut se couver dans l'appareil a bien eté rembobine. Si vous n'en n'êtes pas absolut sur, vérifie-le: pour cela, tournez le bouton de rembobinage dans le sens de la flèche; si vous éprouvez une résistance, c'est que le LEICA est encore charge. Rembobine alors le film dans le chargeur (voir page 31).

LE CHARGEMENT DU LEICA

1. Avant d'introduire un nouveau chargeur, assurez-vous que le levier de débrayage 14 est place sur A = Avance du film. Assurez-vous encore, en armant et en déclenchant l'obturator, que tout est en ordre. Armez de nouveau, mais ne déclenchez pas.

2. Ouvrez l'appareil en tournant sur "AUF" la clé située sur le couvercle inférieur et otez ce couvercle.

3. Sortez la bobine réceptrice.
4. Posez le LEICA devant vous sur une table comme le montre la figure.

LE CHARGEMENT DU LEICA

1. Saisissez dans la main gauche la bobine receptrice et dans la main droite le chargeur plein, tous deux avec le bouton moleté tourné vers le bas (voir la figure). Glissez l'armorce du film aussi loin que possible sous le dessort de la bobine receptrice. Le bord perforé de la pellicule doit s'appliquer exactement contre la joue de la bobine.
2. Tirez l'extremité découvert en forme d'amorce du film hors du chargeur de façon qu'elle soit complètement sortie ainsi que deux ou trois perforations, mais pas plus (voir la figure page 28). La forme de l'amorce gravée sur le chargeur indique clairment comment elle doit être tirée.

La forme de l'amorce est très importante pour le chargement. Voir pages 38 & 39 comment la découvert correctement.

LE CHARGEMENT DU LEICA

1. Introduisez ensemble la bobine réceptrice et le chargeur les boutons tournés vers le haut, la partie découvertée du film s'engageant dans le couloir de guidageituévers la paroi postérieure de l'appareil. Si le chargeur n'entre pas à fond, tourner un peu le bouton de remboinage 13.

Le ressort du chargeur LEICA doit etre oriente vers cet angle du logement du chargeur.

Avec une amorce correctement découpee, deux trous de perforation seulement doivent sortir du chargeur, ou de la cartouche, quand le film est introduit dans l'appareil.

Voici le schema du trajet parcoursu par le film dans l'appareil. La couche sensible de la pellicule doit etre tournere vers I'objectif.

1. Accrochez maintainant la patte du couvercle à l'ergot létral. Rabat- tez le couvercle et tournez la clé du verrouillage jusqu'à butée sur "ZU". L'appareil est alors hermetiquement clos.

LE CHARGEMENT DU LEICA

1. Tournez le bouton de remboinage 13 avec précaution dans le sens de la flèche (voir page 25), jusqu'à ce que vous éprouviez une légère résistance. Vous donnez ainsi une tension correcte au film dans l'appareil. Pressez alors le bouton de déclenchement 3 et armez l'obturator à nouveau.

2. Reglez le compteur d'images 2 en le faisant tourner vers la gauche jusqu'au O, déclenchez et armez à nouveau l'obturator. Pendant l'armement, le bouton de remboinage doit tourner en sens inverse de la flèche. C'est la preuve du déroulement correct du film. Le compteur d'images marque alors le chiffre 1 et le LEICA est prét pour le premier cliché.

QUAND LE FILM N'EST PAS MIS CORRECTEMENT EN PLACE . . .

il peut se detacher de la bobine réceptrice et dans ce cas il n'est plus entrainé. On s'en aperçoit à ce que le bouton de rembobinage ne tourne pas à l'envers. Le film doit alors être remis en place comme suit: 1^ Placez le levier de débrayage 14 sur R = rembobinage. 2^ Tournez le bouton de rembobinage 13 dans le sens de la flèche ... mais seulement tant que le bouton de déclenchement 3 tourne aussi, et arrêtez des que ce bouton ne tourne plus. L'amorce a juste dépasse à cet instant l'axe de déclenchement et sort encore un peu du chargeur. C'est très important pour charger à nouveau l'appareil. Si le film était complètement rentré dans le chargeur, son amorce ne pourrait plus en être extraite qu'à la chambre noire.

LE DECHARGEMENT DU LEICA

Lorsque tout le film a été exposé, on ne peut plus tournier le bouton d'armement. Le film doit alors être ramné dans le chargeur. Assurez-vous aparavant que le bouton des instantanés lents ne se trouve pas par hasard réglé sur T, car dans ce cas le rideau pourrait rester ouvert et le film serait exposé à la lumière au cours du rembobinage. Il est d'ailleurs préféable demettre le bouchon d'objet pendant cette opération.

Pour décharger l'appareil, placez le levier de débrayage 14 sur R (remboinage). Ainsi le déplacement du film sera libre de l'armement de l'obturateur.
2. Tournez, après l'avoir soulevé, le bouton de rembobinage 13 dans le sens de la flèche jusqu'à ce que vous sentiez une certaine résistance. Cela signifie que la fin du film est encore maintenu par le dessort de la bobine réceptrice. Force cette résistance en continuant à tourner. Faites encore deux tours et le film est maintainant rentré totalement dans le chargeur.

Si un film partiellement exposé doit être remis plus tard dans l'appareil, il faut que l'amorce du film reste en dehors du chargeur. Il ne faut donc pas le rembobiner complètement. Observe alors le bouton de déclenchement et cessez le rembobinage dés que ce bouton ne tourne plus (voir page 30).
3. ÀpRES le rembominage du film, vous pouze enlever le couvercle de l'appareil et sortir le chargeur. Protégez le chargeur garni de la poussière et de l'action que la lumière pourrait produit à la longue en le plaçant dans une boite spéciale.

LE CHARGEUR LEICA D'ORIGINE

Le chargeur LEICA d'origine contient 1,60m de film ciné normal de 35mm de largeur, suffisant pour 36 clichés LEICA du format 24 / 36mm . Des films plus courts peuvent, bien entendu, y'être introduits. Le chargeur compte trois parties: le tube extérieur, le tube interieur et la bobine.

B = chargeur complet

B1 = tube extérieur

B2 = tube interieur

B3 = Bobine

$$ \begin{array}{l} B 4 = f e n t e \text {d e} \text {l a b o b i n e} \ B 5 = B o u t o n d e l a b o j i n e \ B 6 = \text {o u v e r t u r e s} \quad \text {d u} \quad \text {c h a r g e u r} \quad (\text {t u b e s}) \ B 7 = \text {B o u t o n} d u \text {c h a r g e u r} \ B 8 = \text {R e s s o r t} d u \text {c h a r g e u r} \ \end{array} $$

Une rainure de guidage sur le tube interieur et un ergot place sur le bord interieur au sommet du tube extérieur guident exactement les mouvements d'ouverture et de fermeture du chargeur.

OUVERTURE DU CHARGEUR

Avec l'index gauche, tirez un peu en arrirée le dessort du chargeur; avec la main droite, faites tourner, au moyen du petit bouton, le tube interieur vers la droite jusqu'à butée et retirez le du tube extérieur (Fig. aux pages suivantes).

FERMETURE DU CHARGEUR

Le tube interieur, muni de la bobine, est logé dans le tube extérieur de telle sorte que les deux ouvertures coincident. L'ergot du tube extérieur glisse dans la rainure du tube interieur jusqu'à son bord supérieur. ÀpRES un mouvement de rotation à gauche le tube interieur est bloqué par l'enclenchement du ressort du chargeur (la rainure de guidage ne permet d'ailleurs pas d'autre rotation), et le chargeur est hermetiquement fermé.

COMMENT GARNIR LE CHARGEUR

Les Leicaistes qui utilisent les cartouches plein jour peuvent passer et aller directement à la page 40.

Le meux est de s'exercer d'abord à replir le chargeur à la lumière avec un peux film. Quand vous serez capable d'effectuer cette opération les yeux fermés, il vous sera possible de charger sans difficultés des pellicules panchro ultra-sensibles dans l'obscurité.

1. Ouvrez le chargeur et disposez-en les 3 parties devant vous sur une table.
2. Saisissez la bobine dans la main droite, l'index sur sa tete moletée, le pouce dans l'évidement en face de la flèche, comme le montre la figure.
3. Glissez l'extremité du film taillé en pointe dans la fente B4 dans le sens de la flèche le verso du film tourné vers l'opérateur (dans les bobines d'ancien modele, l'extremité du film est glissé sous un ressort d'arrêt).

DANS LA CHAMBRE NOIRE

La face émulsionnée du film est facile à reconnaître dans la chambre noire, car normalement le film est toujours enroule la couche sensible en dedans. En cas de doute, on peut aussi reconnaître le côté émulsionné en le touchant avec le doigt légerement humide. À la lumière de la chambre noire le dos du film brille, tandis que le côté émulsionné semble mat.

1. Enroulez le film sur la bobine, l'émulsion en dé-dans et en tendant modérément. Autant que possible, utilisez le manche d'enroulement (voir page 37.)
2. Repliez l'extremité du film enroule après la deuxième perforation, afin que par la suite, elle puisse faire saillie par l'ouverture du chargeur.
3. Introduisez la bobine garnie (bouton moleté en avant) dans le tube interieur. Le début replié du film apparait dans l'ouverture du tube.

6.

COMMENT GARNIR LE CHARGEUR DANS LA CHAMBRE NOIRE

7.

8.

1. Glissez le tube extérieur sur le tube interieur, de telle sorte que les deux ouvertures coincident exactement. Tirez de 5cm environ l'extrémité du film en dehors de l'ouverture.
2. Fermez le chargeur en faisant effectuer un demi tour à gauche au tube interieur jusqu'à enclique-tage du ressort du chargeur.
3. Sortez l'extremité du film jusqu'à ce que le profil de l'amorce épouse exactement la courbe gravée sur le tube extérieur.

Afin de protégger les chargeurs de la poussière et de la lumière, ayez soit de les conserver dans une boite spéciale.

BOBINAGE DU FILM DANS LA

CHAMBRE NOIRE

Le Leicaîste qui utilise des charges pour chambre noire ou du film au mètre doit garnerir ses chargeurs en chambre noire. Un auxiliaire très pratique pour ce travail est le manche d'enroulement. On l'introduit dans la partie inférieure de la bobine et il facilitite beaucoup le bobinage.

Le film ne doit être touché ni sur la face émulsionnée, ni sur le dos. On le tient seulement par les bords, sans serrer, et on le fait glisser entre le pouce et l'index.

Enroulement correct

On ne doit toucher que les bords du film.

mauvais

LE DÉCOUPAGE DU FILM

Dans les cartouches plein jour et les charges toutes prêtes pour,chambre noire,la pellicule est déjà decoupée au calibre à ses extrémités.Le Leicaiste qui utilise du film au mètre doit les dé couper pour pouvoir effectuer le chargement. Une mauvaise forme de l'amorce peut, en déteriorant les perforations, provoquer la chute de fragments de pellicule qui risquent de déterminer le mecanisme du LEICA.

La pellicule peut etre decoupee avec des ciseaux. Il est cependant preferable, pour les debutants, d'utiliser le calibre special ABLON qui assure une coupe précise sans detériorer aucune perforation.

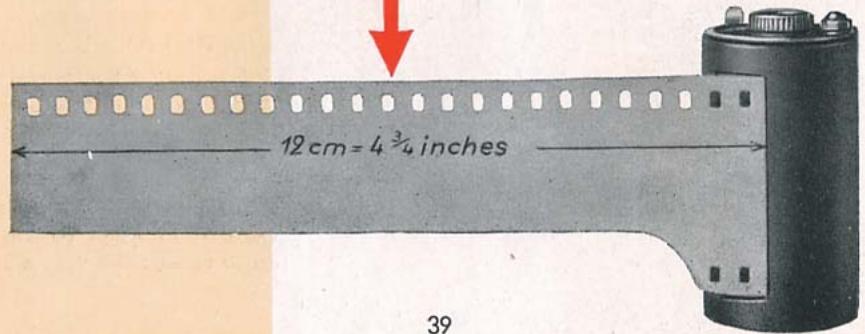

C'est AINSI que doit etre decoupée I'extremite du film qu'on introduira dans la fente de la bobine du chargeur . .

... et c'est ainsi que l'on tient le film par les bords. Ne jamais toucher les faces du film.

CECI représenté la forme correcte de l'amorce du film qui sort du chargeur. Aucun trou de la perforation ne doit être entaille ou endommagé.

LA SENSIBILITE DU FILM

Le degré de sensibilité et les autres caractéristiques des différentes sortes de pellicules permettent de désir dans tous les cas le genre d'émulsion qui convient le mieux.

Les films de sensibilité moyenne (^16 / 10 à ^18 / 10 DIN) sont particulièrement indiqués pour tous les usages courants; ils donnent des images brillantes, ils possèdent une grande latitude de pose, un grain fin et un haut pouvoir séparateur.

Les films très rapides ne sont utilisés que lorsque les circonstances les imposant: par faible lumière ou en lumière artificielle, pour les photographies d'intérieur et de théâtre, ou les clichés de sport pour lesquels des temps de pose très courts sont nécessaires. La très grande rapidité ne s'obtient qu'aux dépenses de la finesse de grain et du pouvoir séparateur.

Les films de faible rapidité ont un grain très fin et donnent de grands contrastes; on les employe pour séparer les plus fins détails et quand le temps de pose peut êtrecision libre: reproduction de documents ou de dessins, clichés techniques pris sur pied et autres travaux spéciaux.

Les fabricants de films indiquent la sensibilité suivant diverses échelles. Les plus importantes ont été réunies dans le tableau ci-contre.

DIN	ASA	General Electric	Weston	Schei-ner
10/10	8	10	6	17
11/10	10	12	8	18
12/10	12	16	10	19
13/10	16	20	12	20
14/10	20	24	16	21
15/10	24	32	20	22
16/10	32	40	24	23
17/10	40	48	32	24
18/10	48	64	40	25
19/10	64	80	50	26
20/10	80	100	64	27
21/10	100	125	80	28
22/10	122	160	100	29
23/10	160	200	125	30
24/10	200	250	160	31
25/10	250	300	200	32

Dans les échelles SCHEINER et DIN, la sensibilité double tous les 3 degrés, tandis que dans les autres échelles, une valeur double correspond à une sensibilité double.

LE TEMPS DE POSE EXACT

Avec un bon posemetre, la détermination du temps de pose ne présente aucune difficulte. Sans posemetre, vous obtiendrez de bons résultats si, au début, vous acesoin de prendre toujours 2 clichés du même sujet, avec des temps de pose différents. Avres développement du film, vous verrez les erreurs commises et, à la faveur de l'expérience, vous acquerrez bientôt le "sens du temps de pose exact". Le tableau ci-contre donne quelques valeurs moyennes pour les cas les plus fréquents.

Lors de l'évaluation du temps de pose, tenez compte du fait important suivant: la plupart des objects clairs que l'on photographie sont, en réalité, plus clairs encore que nos yeux ne les voient, et les objets sombres sont plus sombres. Cela tient à ce que l'iris de notre œil s'accommode à la lumière extérieure. L'estimation du degré de clarté ne conduit donc à des résultats utilisables qu'après de nombreuses experiences. Pour compenser autant que possible ces erreurs subjectives, si vous tirez un cliché en grande lumière (donc avec l'iris de l'œil presque fermé) faites un deuxième cliché avec un temps de pose trois fois plus court que le premier; par mauvais éclairage avec un sujetASFaites le deuxieme cliché avec une pose 3 a 5 fois plus longue.

Touteci concerne les films en noir et blanc!Avec les pellicules en couleurs, la latitude de pose est beaucoup plus faible et un posemetre est nécessaire.

Photos sur le vif, groupes, sciences de rues, architec- tures	F. 5,6	1/00° à 1/100°
Sujets en mouvement rapide	F. 4	1/200° à 1/500°
vues sportives	F. 2,8	1/500° à 1/1000°
Paysages avec premier plan	F. 8	1/30° à 1/60°
Paysages découverts	F. 8	1/60° à 1/100°
Marines, effets de neige	F. 8 à 11	1/60° à 1/200°
Portraits en plein air, à l'ombre	F. 3,5	1/20° à 1/40°
Portraits à l'intérieur	F. 2	1/4° à 1/40°
préès d'une fenêtre	F. 3,5	1/2° à 1/20°

Les temps de pose indiqués se rapportent aux émulsions de rapidité moyenne, de 17 / 10 DIN, par ciel clair, au cours des mois d'avril a août, entre 10 et 16 heures. En mars et septembre, doublez les temps de pose et quadruplez les pour les mois d'hiver. Avec des films ultra-rapides, la moitié des temps de pose indiqués suffit.

LES OBJECTIFS INTERCHANGEABLES

POUR LE LEICA

permettent deCHOISIR les sujets avec la plus grande liberté, ainsi que l'emplacement de I'appareil, le cadrage et la perspective. Avec un seul objectif supplémentaire a long foyer, on augmente déjà considérablement le domaine de ses possibilités. Pour chaque probleme particulier, depuis la photo a grand champ jusqu'à la téléphoto, vous pouvezCHOISIR dans notre gamme d'objectifs, celui qui est le plus approprié.

OBJECTIFSUNIVERSELS

ELMAR 5cm-1:3,5; SUMMITAR 5cm-1:2

OBJECTIFS ULTRA-LUMINEUX

SUMMARIT 5cm-1:1,5; SUMMAREX 8,5 cm-1:1,5

OBJECTIFS GRAND-ANGULAIRES

OBJECTIFS à LONGS FOYERS

ELMAR 9 cm-1:4; HEKTOR 13,5 cm-1:4,5

TELEOBJECTIFS

TELYT 20 cm—1:4,5; TELYT 40 cm—1:5

Viseur universal

Dispositif pour vues rapprochées

LE VISEUR UNIVERSEL

pour tous les objectifs de 3,5 cm à 13,5 cm de focale est muni d'un dispositif de correction parallactique et permet d'utiliser le format du cliché jusqu'àau dernier millimetre. En outre, il existe des viseurs spéciaux pour des usages particuliers, comme le viseur sportif, le viseur à cadre, etc.

LES ÉCRANS:

meme avec les films panchro, nous conseillons l'usage d'un écran qui augmente les contrastes et rehausse l'effet de l'image. Outre les écrans jaunes sont livrables les écrans: vert, orange, rouge, UV et de polarisation.

UN PARASOLEIL

doit faire partie de l'équipement normal de l'appareil. Par beau temps, il évite les rayons directs du soleil sur la lentille frontale de l'objet; par mauvais temps, il la protège de la pluie ou de la neige.

LE DISPOSITIF POUR VUES RAPPROCHEES

permet la photographie a très courte distance (40 cm à 1 m). Il s'intercale entre l'appareil et l'objet et il est coupled automatique au télémetre du LEICA.

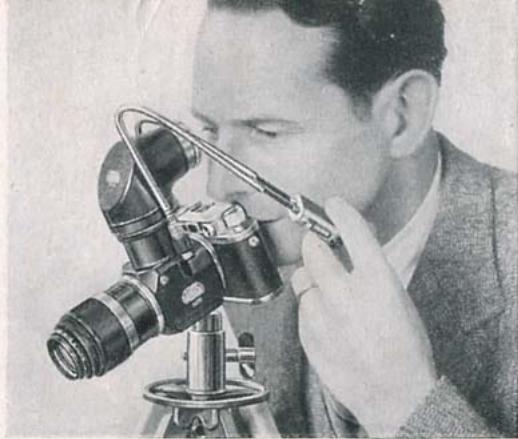

Pour la photographie technique ou scientifique, la mise au point et l'examen de l'image sur verre dépoli sont souvent désirables ou même nécessaires. La glissière de reproduction (fig. de gauche) et la chambre-reflex (fig. de droite) procurent toutes

les possibilés d'un apparéil à visée directe sur verre dépoli, par exemple pour les clichés d'objets très rapprochs jusqu'à la reproduction en grandeur naturelle, pour la macrophotographie avec grossissement directement sur le cliché, pour la photomicrographie, la reproduction et le portrait.

Petits clichés . . .

GRANDES IMAGES

Agrandir soi-même n'est pas une question d'économie; c'est le moyen de tirer tout le profit possible de ce que contient le petit cliché LEICA et tout d'abord, demettre le sujet en valeur par le cadrage et le format. En cela réside la grande supérieurité de l'aggrandissement sur le tirage par contact des négatifs de grands formats.

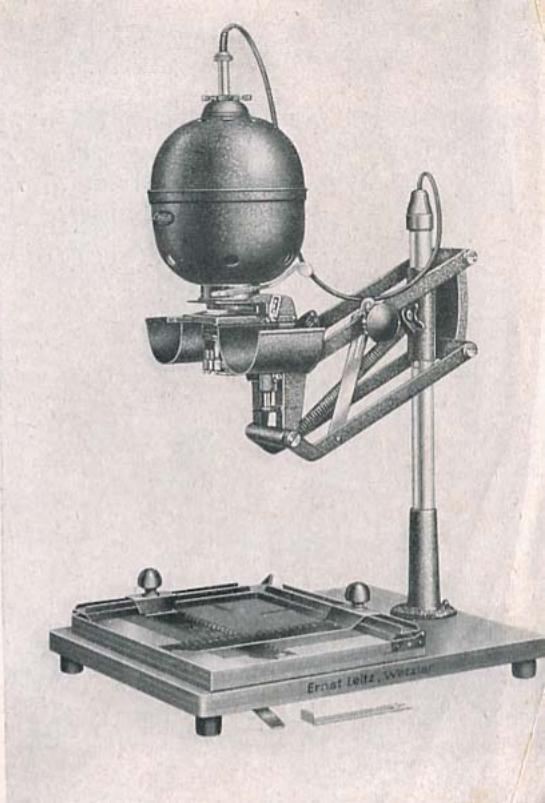

Notre agrandisseur FOCOMAT à mise au point automatique assure la plus grande nettete de l'image agrandie du négatif sans qu'on ait à se préoccuper de la mise au point. L'agrandissement est ainsi rendu aussi aisé qu'une simple copie par contact. Au lieu de l'objectif spécifique d'agrandissement, on peut employer l'objectif standard ELMAR du LEICA ou le SUMMITAR de 5cm.

N'ESSAYEZ JAMAIS

de réparer vous-même votre LEICA si, pour une raison quelconque, il lui arrive d'être déteriéré, mais portez-le bien vite chez un professionnel connu qui nous l'enverra à réparer ou le fera parvenir à un de nos représentants autorisés. Le LEICA est fabriqué par des spécialistes . . . et seuls des spécialistes qualifiés peuvent le remettre en état.

CHAQUE LEICA PORTE UN NUMERO DE FABRICATION

ainsi d'ailleurs que chaque objectif pour le LEICA. En cas de perte ou de vol, ce numero est important à connaître. Notez donc tous les nombres de fabrication et classez cette note dans vos papiers, de façon qu'en cas de perte vous puissiez nous donner toutes indications nécessaires. Ces nombres seront communiques à nos services techniques qui pourrait eventuèlement saisir les apparéils correspondants. Un grand nombre d'appareils perdus ont déjà retrouvédiers propriétaires par ce moyen.
