MODE D'EMPLOI R6.2 LEICA
Notice d'utilisation
LEICA R6.2
Nous vous souhaitons beaucoup de joie et de succès avec votre nouveau LEICA. L'Académie Leica vous propose un service supplémentaire.
L'Académie Leica. À côté de produits aux performances les plus élevées, allant de l'observation à la reproduction, nous proposons depuis de nombreuses années un service particulier, l'Académie Leica, dans laquelle sont tenus régulièrement des stages pratiques et séminaires au cours desquels sont enseignés et transmis le savoir-faire photographique Leica dans le domaine de la photographie, de la projection et des techniques d'agrandissement. Elle répond au désir de nombreux photographes passionnés, débutants et expérimentés.
Les cours, qui allient théorie et pratique, sont organisés dans les locaux modernes de notre usine de Solms, et sont tenus par une équipe de spécialistes en photographie. Leur programme, très varié et innovant, couvre la photographie générale et les disciplines spécialisées. Le tout est conçu pour maintenir l'attention des participants, leur apporter un maximum d'informations, et les initier à ces petits «trucs» utiles dans la pratique photographique.
Ce mode d'emploi est imprimé sur du papier blanc sans addition de chlor. Son processus de fabrication, itros couteux, est complètement exempt de chlor et aide à éviter la pollution des caux et maintient de ce fait l'environnement.
Tous renseignements complémentaires, programmes et formulaires d'inscription sont abtenables auprès de: Leica Camera GmbH, Leica Akademie, Oskar-Barnack-Strasse 11, D-6336 Solms, Téléphone +49 6442 208-421.
Table des maladies
Brève description
Fixation de la courroie
Montage et démontage d'un objectif
Mise en place et contrôle des piles
Lever d'armement rapide
Mise en place du film
Réglage de la sensibilité du film
Réglage du film et de changement d'appareil
Les méthodes de mesure de l'exposition
La mesure intégrale à grand champ
Diagramme de travail du pôsemètre
Mise en circuit du système de mesure d'exposition et besoin de la méthode de mesure
Mise en circuit de la mesure
Mise hors circuit de la mesure
Bague de réglage des temps de pose
Reglage de la bonne combinaison temps de pose/diaphragme
Mesure diaphragme ouverte
Mesure adiaphragme rile
Domaine de travail du posmètre
Dépassement du domaine de mesure
Correction de l'exposition (Overricle)
Le viseur, centre de composition et de contrôle
Éclairage d'appoint
Réglage de l'occulaire
Lentilles corrections
Oeillere
Occultation de Poculaire
Page

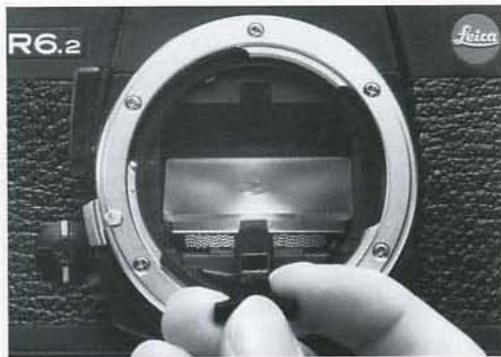

III, VI Mise au point avec le verre universel 35
2 Verres de mise au point interchangeables
3 Levier de contrôle de la profondeur de champ

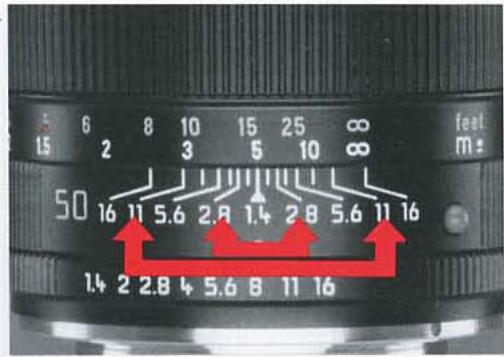

4 Échelle de profondeur de champ des objectifs
6 Filetage pour détenteur couple
7 Présélection du mouvement du miroir
9 Retardateur
Expositions multiples
9 Utilisation de flashes
0 MesureTTLa#h
Parasolcils
1 Comment tenir correctement l'appareil
2 Disposition des bagues sur les objectifs
2 LEICA-R
Diaphragme à prédiction

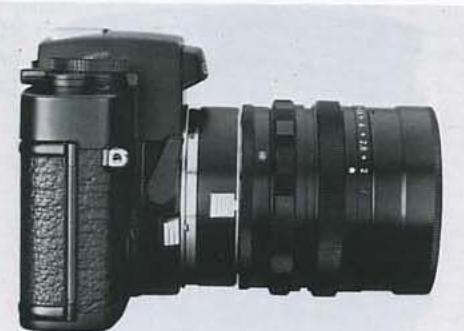

Utilisation des objectifs et des
accessions d'objectifs
4 Objectifs LEICA M sur le LEICA 86.2
5 Les filtres et leur utilisation
5 Conseils pour l'entretien
Socs
6 Entraflement motorisé
6 Poignée de pour les moteurs

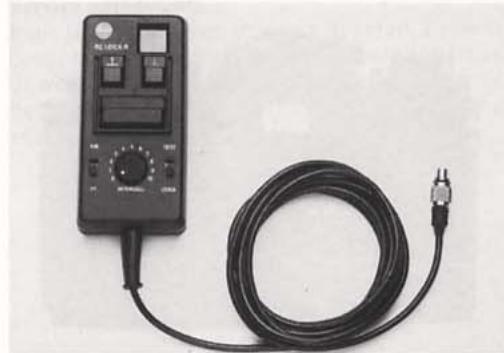

Appareil de commande électronique

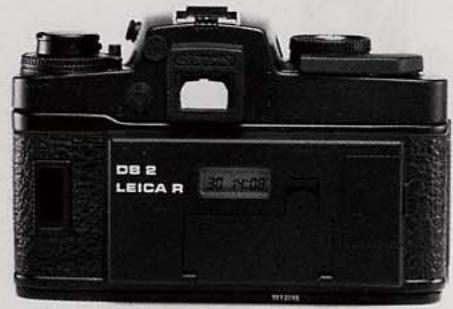

7 Dos-dateur DB-2 LEICA R
7 Objectif interchangeable
8 Pièces de rechange
Verres de mise au point 44
Appendice 45
2 Projeteuses 45
Jumelles 45
3 Service après-vente 45
Données techniques 46

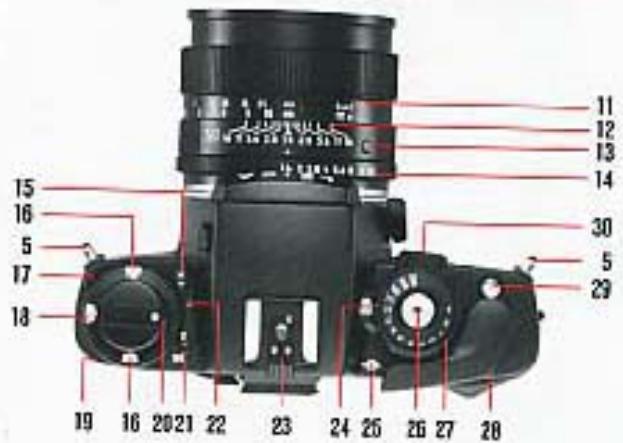

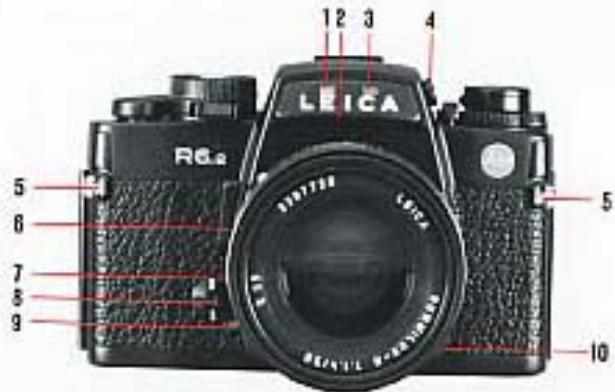

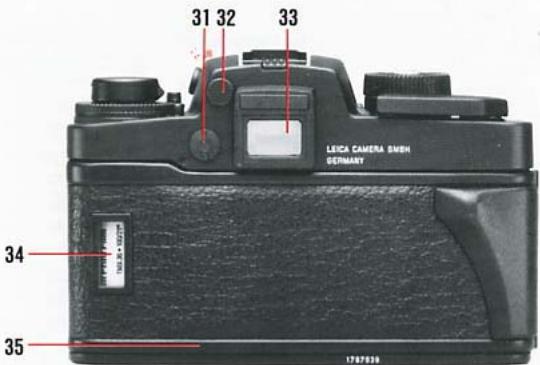

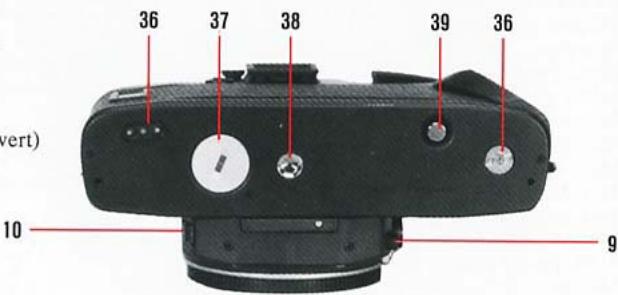

Brève description
Fenêtre d'exposition des temps d'exposition Fenêtre de lecture de l'échelle des diaphragmes DEL (dioide luminescente) du déclencheur à retardement Prise de contact pour flashes à cible Détail de fixation de la courroie Levier de profondeur de champ Déblage du verrouillage à bisontte Déclencheur à retardement électronique Raccord pour la présélection du mouvement du minoir Éclairage d'appon Bague de réglage de la distance Échelle de profondeur de champ Repère de position de l'objectif Bague de présélection de diaphragme Bouton de verrouillage des corrections d'exposition (Override) Fenêtre de contrôle de la sensibilité de film (ISO) Levier de déplacement de l'overrite Échelle pour les corrections d'exposition (Overide) Bague de réglage de la sensibilité de film Manivelle repliable de rembobinage
21 Bouton de verrouillage de la sensibilité de film (ISO) et bouton de contrôle des piles (C) 22 DEL (diode luminescente) de contrôle des piles Glissière porte-accessoire avec contacts pour flashes 24 Fenêtre de lecture de la méthode de mesure sélectionnée 25 Repère du plan du film Bouton de déclenchement avec filetage pour déclencheur flexible Bague de réglage des temps de pose 28 Levier d'armement rapide de l'obturateur et d'entraînement du film 29 Compteur d'images automatiques 30 Sélecteur de la méthode de mesure avec touche de verrouillage Bouton d'occultation de l'oculaire 32 Molette de réglage de l'oculaire (3) Oculaire du viseur avec adaptation pour lentille correctrice 34 Fenêtre d'identification du film charged 35 Contacts pour le dos-dateur sans cable (visible quand le dos de l'appareil est ouvert) 35 Raccords pour l'entraînement motorisé [37] Bouchon du logement de piles. 38 Écrou de pied A 1/4 39 Bouton de débrayage pour le rembobinage du film et pour les expositions multiples
Activation du système de mesure de l'exposition 14 Agrandisseur 45 Appareil électronique de commande RC LEICA 43 Brève description III/VI Comment tenir correctement l'appareil 35 Conseils pour l'entretien 40 Corrections de l'exposition (Override) 18 Dépassement du domaine de mesure 17 Diagramme de travail du posemètre 12 Diaphragme à préselection 35 Disposition des bagues sur les objectifs LEICA 35 Domaine de travail du posemètre 17 Données techniques 46 Dos-dateur DB-2 LEICA R 44 Échelle de profondeur de champ des objectifs 27 Éclairage d'appoint 22 Entraînement motorisé 42 Expositions multiples 29 Filtres et leur utilisation 37 Fixation de la courroie 2 Jumelles 45 Lentilles correctrices 23 Levier d'armement rapide 6 Levier de contrôle de la profondeur de champ 27 Mesure à diaphragme ouvert 16 Mesure à diaphragme réel 16 Mesure TTL au flash 30 Mesure intégrale à grand champ 11 Mesure sélective 11 Méthodes de mesure de l'exposition 10 Mise au point avec le verre universel 25 Mise en place et contrôle des piles 4 Mise en place du film 7
Mise hors circuit du système de mesure de l'exposition 14 Molette de réglage du temps de pose 15 Montage et démontage d'un objectif 3 Objectifs interchangeables 44 Objectifs LEICA M sur le LEICA R6.2 36 Occultation de l'oculaire 24 Oeillère 24 Parasoleils 34 Pièces de rechange 44 Poignée pour les moteurs 43 Préselection du mouvement du miroir 28 Projecteurs 45 Raccord pour déclencheur couple 28 Raccord pour flash par la prise coaxiale et contact central 33 Rembobinage de film et déchargement de l'appareil 9 Réglage de la bonne combinaison temps de pose/diaphragme 16 Réglage de la sensibilité de film 9 Réglage de l'oculaire 23 Retardateur 29 Sacs 41 Sélection des méthodes de mesure 15 Verres de mise au point interchangeables 44 Viseur, centre de composition et de contrôle 20

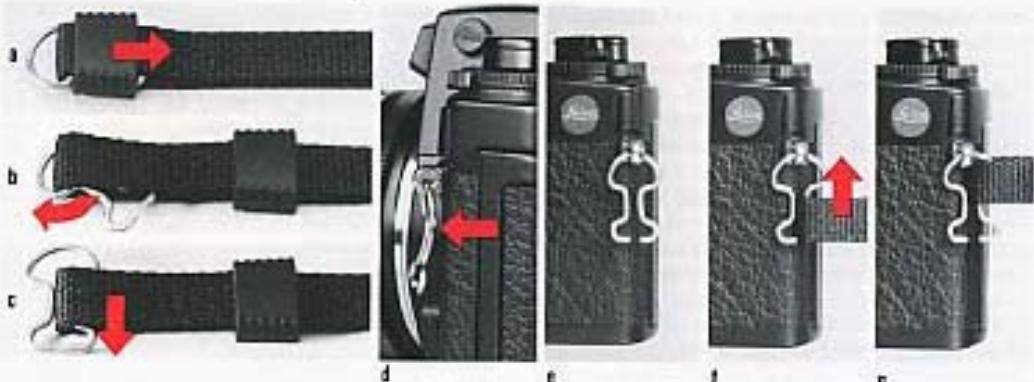

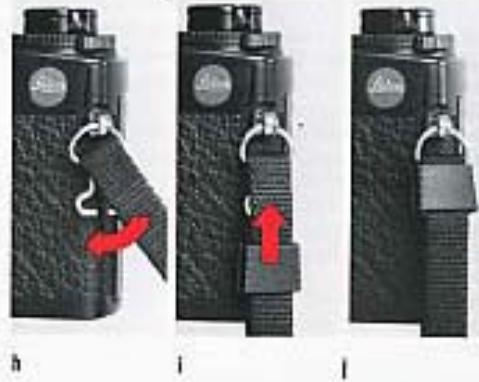

Fixation de la courroie
La courroie se fixe sur les oeillets de l'appareil.
Faire glisser en arrière de l'extrémité de la courroie les coulisses de sécurité (ill, a). Enlever les crochets métalliques de la courroie (ill. b et c). Introduire les crochets métalliques dans les oeillets. En ce faisant il faut faire attention à ce que la partie courbée des crochets soit bien positionnée (ill. d et e). Passer la courroie à travers l'ouverture ainsi qu'à travers le resserrement de l'attache métallique (ill. f, g et h). Gillesen suite les coulisses de sécurité compltement au-dessus des crochets métalliques (ill. i et j).

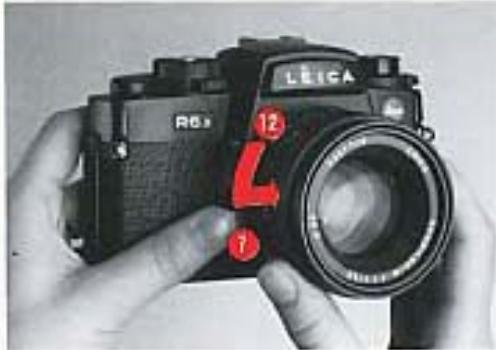

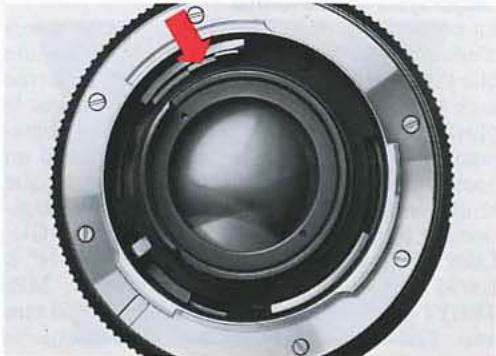

Montage d'un objectif
Sur le LEICA R6.2 ne peuvent être montés que des objectifs possédant la cage de commande pour appareils LEICA R (voir page 36), sinon l'appareil peut être endommagé.
Les objectifs LEICA R se montent de la façon suivante, quelles que soient les réglages de la distance et du diaphragme:
Saisir l'objectif par sa bague fixe. Placer l'objectif de façon à ce que le point rouge de sa monture coincide avec le déblocage du verrouillage de la baionnette. Verrouiller l'objectif par une légère rotation vers la droite, jusqu'à ce que le claquement du verrouillage se fasse entendre.

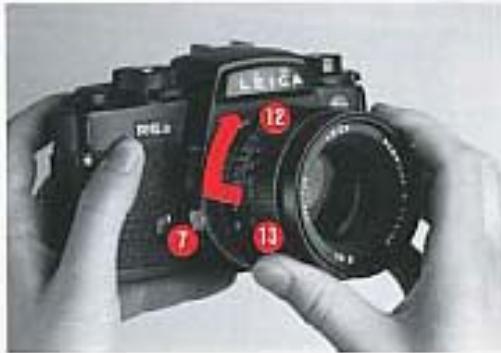

Démontage d'un objectif
Saisir l'objectif par la bague fixe. Appuyer sur le déblocage du verrouillage de la bague. Tourner l'objectif vers la gauche et le sortir. Se placer à l'ombre (au moins celle de son propre corps) pour changer d'objectif!

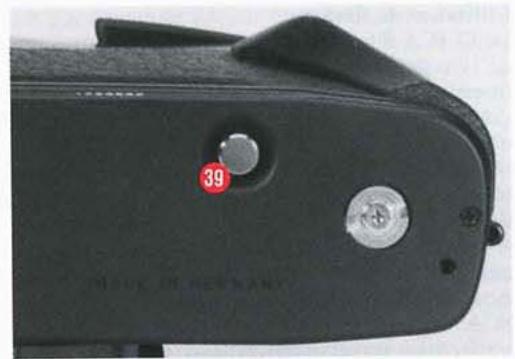

Mise en place et contrôle des piles
Le LEICA R6.2 doit être alimenté en énergie électrique pour la mesure de l'exposition, le retardateur électronique, les affichages par DEL dans le viseur et pour l'éclairage d'appoint par deux piles-boutons à l'oxyde d'argent ou une pile au lithium, (voir types à la page 5).
Pour placer les piles, dévisser le bouchon sur le boîtier au moyen d'une pièce de monnaie. Essayer les piles avec un chiffon propre pour enlever toute trace éventuelle d'oxydation des contacts et les introduire dans le boîtier, en respectant le sens indiqué. Ensuite, revisser le bouchon avec les piles sur le fond de l'appareil.
Avant de commencer à photographier, en particulier quand l'appareil n'a pas été utilisé depuis un certain temps, vérifier l'état des piles. Pour cela appuyer sur le bouton @ pendant env. 5 secondes. La diode rouge @ placée devant le bouton s'allume si les piles sont bonnes. Si la luminosité de la diode diminue visiblement pendant ces 5 secondes, c'est que les piles sont près d'être épuisées. Il faut dans ce cas les remplacer aussitôt que possible.
Si la diode ne s'allume pas, cela peut être du au fait que les piles sont oxydées à l'extérieur. Il suffit alors de les essayer.
Si on appuie sur le bouton de contrôle des piles, l'appareil est mis en circuit et les diodes s'allument dans le viscur.
Piles à oxyde d'argent
Utilisables dans le LEICA R6.2
Duracell D357(10L14)
Eveready EPX 76
Maxell 5R-44
National SR 44
Philips 357
Ray-0-mz PAn537
Sony SR44
Uae EPX 76
Varta V76PX
Piles au lithium
Utilisables dans le LEICA R6.2
Duracell DL %N
Ucar 2 L76
Varta CR %N
Attention!
Sortez les piles de l'appareil quand on n'utilise pas celui-ci pendant un certain temps.
Important! Si on a adapté un Motor-Winder ou un Motor-Drive, l'appareil est alimenté par les piles du moteur, c. à d. il n'est pas possible de contrôler l'état des piles de l'appareil. Pour vérifier si l'alimentation s'effectue correctement par l'intermédiaire des piles du moteur, appuyer sur le bouton de contrôle des piles et mettre en fonction le système d'exposition, p. ex en appuyant sur la touche de déblocage du sélecteur de méthode de mesure (voir p. 14). Cela n'assure pas le contrôle des piles pour les fonctions du moteur.
Et l'utilisation des piles:
Conserver les piles dans un endroit frais et sec.
Ne pas associer une pile neuve et une pile ayant déjà servi.
Ne pas associer deux piles de marques différentes.
Les piles ne sont pas rechargeables.
Les piles contiennent des produits nocifs, très polluants pour l'environnement, c'est pourquoi il faut remettre les piles usées au commerçant chez qui on achète des piles neuves.

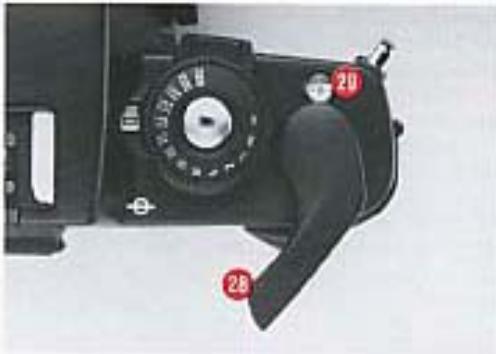

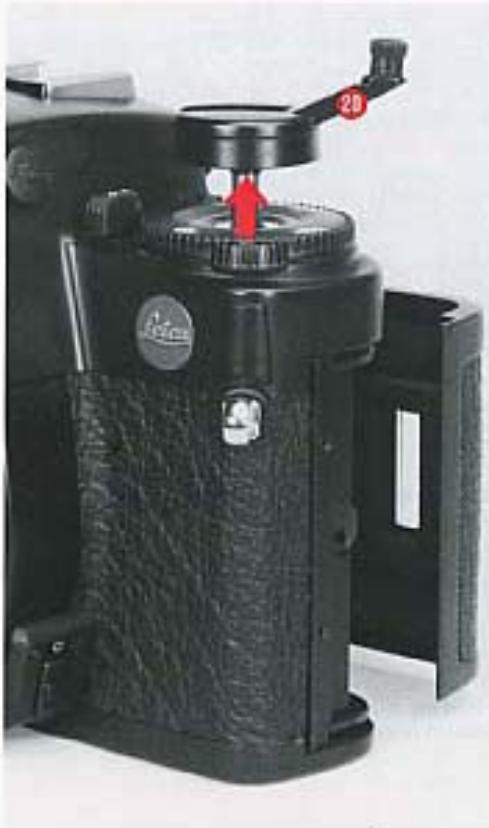

Levier d'armement rapide
Le levier d'armement rapide entraîne le film, forme l'obturateur et commande le compteur d'images.
En position d'attente (appareil prêt à être déclenché) le pouce peut s'appuyer derrière le levier et maintenir fermement l'appareil.
En cas d'utilisation du Motor-Winder ou du Motor-Drive, voir les modes d'emploi de ces accessoires.
0 = position du plan du film

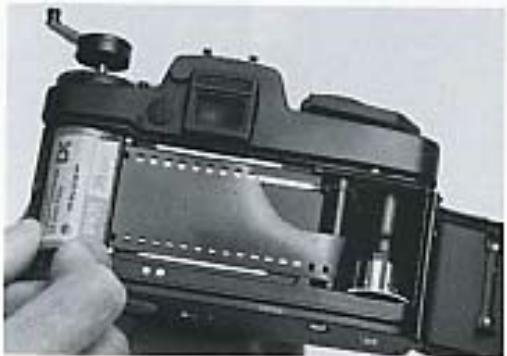

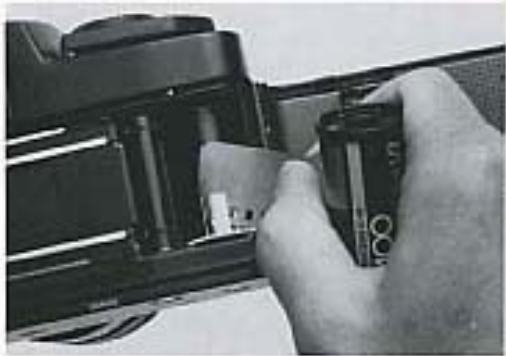

Mise en place du film
Ouvrez le dos de l'appareil en tirant vers le haut la manivelle. Le dos s'ouvre du lui-même quand on a surmonté la résistance d'un ressort. Le compteur d'images revient à «S» (Start).

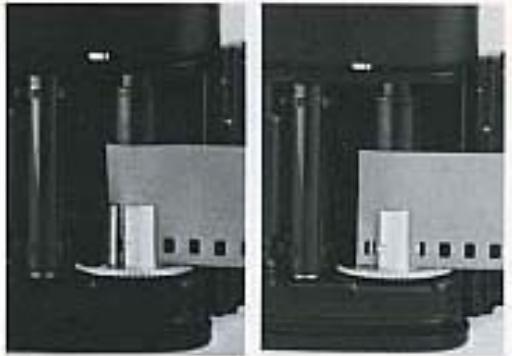

Incorrect
Saisir le cartouche comme le montre la figure, la couche sensible dirigée vers soi. Introduire l-morce du film obliquement, à partir du haut, dans une des lentes de la bobine réceptrice; il faut que l-morce soit prise complètement par une des languettes et s'engage un peu sous la languette voisine.
Poursuivez avec le dos Data-Back.
Placer la cartouche dans le logement vide. Pour cela, relever complètement la manivelle. Repousser la manivelle quand la cartouche est en place. Le bord du film doit être parallèle aux rails de guidage et les dents du pignon doivent pénétrer dans les perforations quand on actionne le levier d'armement.
Faire avancer le film d'une longueur d'image, à l'aide du levier d'armement rapide, afin qu'il soit bien tendu et que la fente de la cartouche ne soit pas relevée. Pour s'assurer que le film est toujours mis en place dans les mêmes conditions (p. ex. s'il est retiré alors qu'il est exposé en partie seulement pour être remis en place ultérieurement) il est recommandé d'armer l'obturateur à l'aide du levier d'armement rapide et de déclencher avant de placer le film.
Refermer le boîtier en appuyant sur le dos pour le verrouiller. Déclencher l'appareil. Armer à nouveau et déclencher. Rarmer. L'appareil est alors prêt pour prendre la première photo. Le compteur d'images indique «1». Ce compteur peut aller jusqu'à «36». Les chiffres «20», «24» et «36», correspondant aux différentes longueurs de films, sont gravés en rouge.
Important!
Charger l'appareil à l'ombre, au moins celles de son propre corps. Les rayons du soleil peuvent voiler le film s'ils atteignent la fente de la cartouche.

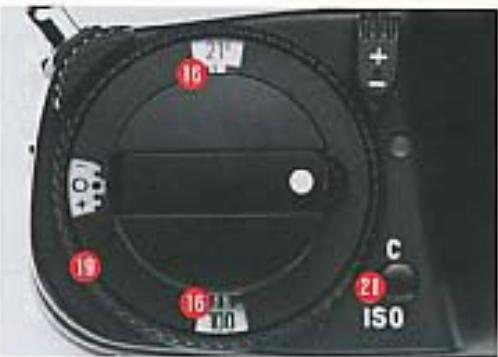

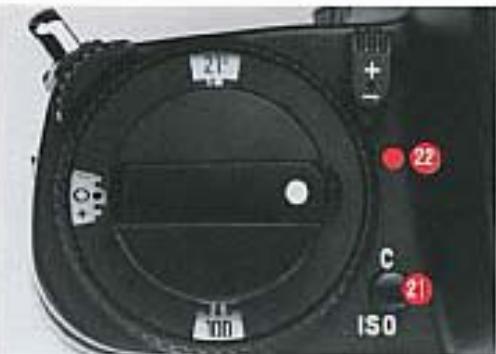

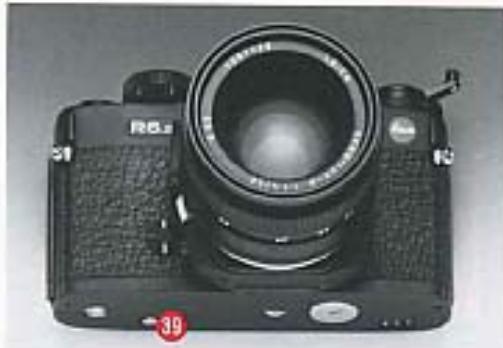

Réglage de la sensibilité de film.
Pour régler la sensibilité de film en ISO, appuyer sur les boutons et tourner simultanément la bague de réglage jusqu'à ce que la valeur souhaitée apparaisse dans les fenêtres. Toutes les valeurs ISO sont divisées, p. ex. ISO 100/21° : affichage inférieur = 100/affichage supérieur = 21°. Le domaine de réglage va de 12/12° ISO à 3200/36° ISO.
Rembobinage du film et déchargement de l'appareil
Quand tout le film est imprimé, on ne peut plus actionner le levier d'armement. Avant de décharger l'appareil, il faut rembobiner le film dans la cartouche. Pour cela, appuyer sur le bouton de débrayage © situé sous le boîtier, déployer la manivelle de rembobinage © et la tourner dans le sens de la flèche jusqu'à ce que l'on ressente une légère résistance, qu'il faut valencer pour dégager l'arnace de la bobine réceptrice. Ouvrir alors le dos de l'appareil en tirant la manivelle vers le haut et enlever la cartouche.

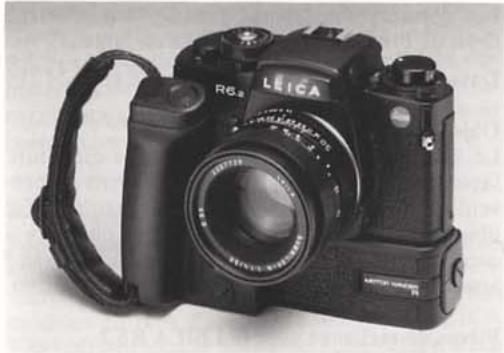

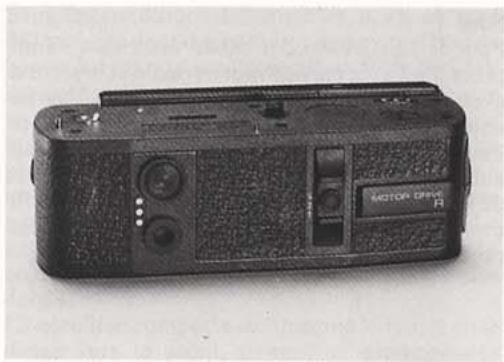

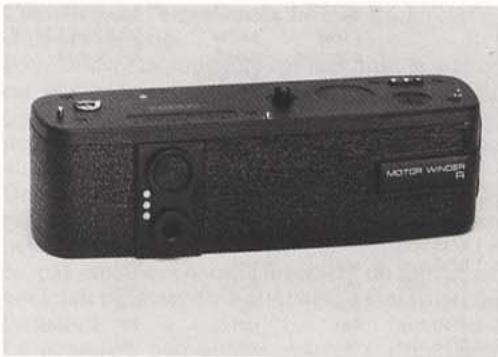

Manipulation avec le MOTOR-WINDER-R ou MOTOR-DRIVE-R montés sous l'appareil : voir le mode d'emploi de ces accessoires.
Mesure intégrale à grand champ
Les méthodes commutables de mesure de l'exposition
Le LEICA R6.2 a un système de mesure de l'exposition à deux méthodes, commutables:
La mesure intégrale à grand champ. La mesure sélective.
Mesure effective
La mesure de l'exposition s'effectue à travers l'objectif. La cellule de mesure est une photodiode au silicium, disposée au fond du boîtier, dans un endroit à la lumière diffuse. Dans le cas des objectifs pour LEICA R à préselection du diaphragme, la mesure a lieu à diaphragme grand ouvert. Le symbole de la méthode de mesure employée est affiché dans la fenêtre @ à côté du sélecteur de la méthode de mesure et dans le viseur, en bas à gauche, le symbole de la méthode de mesure sélectionnée.

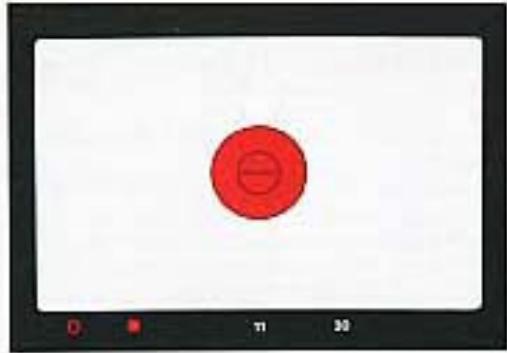

Mesure intégrale à grand champ
La plupart des sujets sont composés de détails de clartés différentes. La réflexion de ces sujets normaux correspond à la réflexion d'un gris d'intensité moyenne, c'est-à-dire 18% de réflexion. C'est sur cette valeur que les photomètres sont étalonnés.
En règle générale, les détails de chartes différents sont uniformément répartis sur l'ensemble du sujet. Dans ce cas on choisit la mesure intégrale à grand champ.
Mesure selective
C'est cette méthode qu'il faut utiliser quand dans le sujet il y a de grandes différences de clarté et qu'il est nécessaire d'exposer avec précision un détail déterminé.
Comme le champ de mesure est circumscrit dans le viseur par le grand cercle central, il est possible de mesurer exactement le détail le plus important du motif.
Le champ de mesure a la même dimension et la même clarté pour toutes les focales et pour tous les verres de mise au point.
Sensibilité du posemètre
Le Domaine de mesure dans la méthode intégrale s'étend de 0,063 cd/m² (candela/m²) au diaphragme 1,4 jusqu'à 125000 cd/m² au diaphragme 22.
Ce qui signifie en valeurs d'exposition (EV) : pour ISO 100 / 21° de -1 à +20, c'est-à-dire de la combinaison diaphragme 1,4/4s à la combinaison diaphragme 22/1/2000 s de seconde.
Pour la méthode sélective le domaine de mesure s'étend de 0,25 cd/m² au diaphragme 1,4 à 125000 cd/m² au diaphragme 22, pour le diaphragme 1,4.
Ce qui est représenté en valeurs d'exposition (EV) : pour ISO 100/21°, de +1 à +20, c'est-à-dire de la combinaison 1,4 / 1s à la combinaison diaphragme 22 / 1/2000 de seconde.
Le diagramme de mesure permet de décrire toutes les données importantes du système de mesure du LEICA R6.2, telles que par exemple la sensibilité et le domaine de mesure.

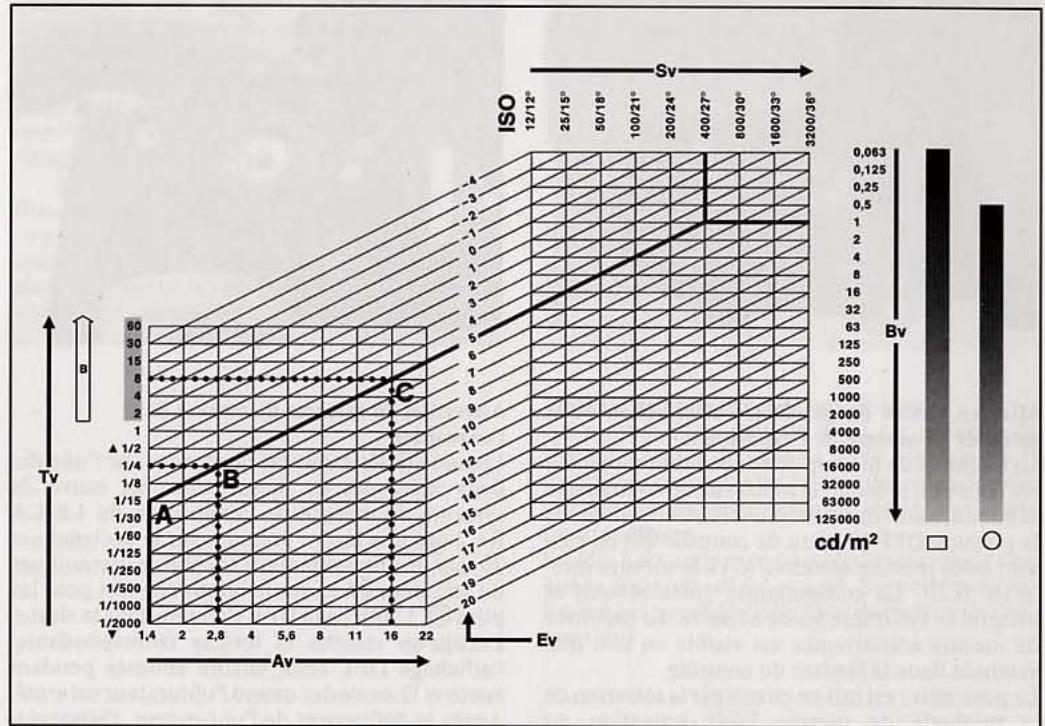

Diagramme de travail du posemètre
Sur la représentation graphique sont reconnaissables les relations entre la sensibilité du film (Sv = speed value) et la valeur de luminosité (Bv = brightness value) d'une part et la relation entre le temps d'exposition (Tv = time value) et la valeur de diaphragme (Av = aperture value) d'autre part ; chaque fois avec les valeurs d'exposition (Ev = exposure value) qui en sont reliées. Pour cela, on a deux diagrammes qui sont reliés par des
lignes diagonales, correspondant aux valeurs d'exposition (Ev). Dans le diagramme de droite on peut voir la valeur de luminosité (Bv), qui sera prise en considération par le domaine de mesure du posemètre. Les surfaces en gris dégradé indiquent les différents domaines dont il est tenu compte en mesure sélective (O) et en mesure intégrale à grand champ (□). Les valeurs de sensibilité de film (Sv) sont indiquées en haut, en valeurs ISO.
Le diagramme de gauche représente le domaine de travail de l'appareil. Dans la rangée des temps de pose (Tv), le domaine des temps longs de 1-60 s est sur fond gris. En-dessous on peut voir les valeurs de diaphragme (Av).
Un exemple permet de voir les connexions des valeurs isolées, les ones par rapport aux autres: en partant de la donnée de sensibilité de film (ici: ISO 400 / 27° ), on suit la ligne verticale jusqu'àu point d'intersection avec la ligne horizontale correspondant à la luminosité (ici: 0,5cd / m², ce qui correspond à la lumière régnant la nuit). La diagonale passant par cette intersection conduit à la valeur d'exposition correspondante (ici: Ev 4). Cette valeur d'exposition peut se transposer en différentes combinaisons de valeurs de diaphragme et temps de pose. Les points d'intersection des lignes verticales (Av) et horizontales (Tv) doivent, pour une exposition correcte, se trouver sur la diagonale (Ev) (ici: A = diaphragme 2; 1/4s ou B = diaphragme 4; 1 S ou C = diaphragme 16; 15 s)
Mise en circuit du posemètre et sélection de la méthode de mesure de l'exposition.
La méthode de mesure de l'exposition souhaitée est réglée en pressant la touche de déverrouillage et en tournant simultanément le sélection (30) : de la position OFF (fenêtre de contrôle) en passant de la mesure sélective (O) à la mesure intégrale (□). La commutation entre sélectif et intégral se fait d'une butée à l'autre. La méthode de mesure sélectionnée est visible en tant que symbole dans la fenêtre de contrôle.
Le posemètre est mise en circuit par la sélection de la méthode de mesure (voir activation du système de mesure).
Activation du système de mesure de l'exposition
Lorsque le sélecteur est positionné sur l'une des deux méthodes de mesure, on peut activer le système de mesure de l'exposition du LEICA R6.2 par une légère pression sur le déclencheur 29, par une pression sur la touche de verrouillage du sélecteur 30 ou sur le bouton de test pour les piles 21. L'affichage DEL s'allume dans le viseur. Lorsqu'on relâche la touche correspondante, l'affichage DEL reste encore allumé pendant environ 12 secondes quand l'obturateur est armé. Après le déclenchement de l'obturateur, l'alimentation électrique est immédiatement interrompue si aucune pression n'est effectuée sur l'un des commutateurs.
L'activation du système d'exposition est indiquée par l'allumage constant d'une ou deux DEL de la balance lumineuse. Par très faible lumière, presque des limites de mesure du posemètre, cela peut très bien durer 2 à 3 secondes avant que la mesure se stabilise et que le bon réglage s'affiche.

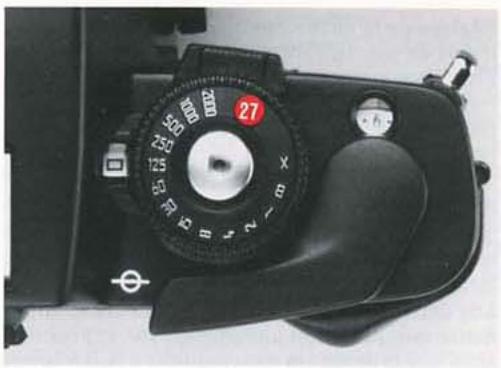

Mise hors circuit du posemètre
En position mesure sélective du sélecteur, on peut débrancher le posemètre en reapppuyant une nouvelle fois sur la touche de verrouillage et en tournant le sélecteur sur la position OFF.

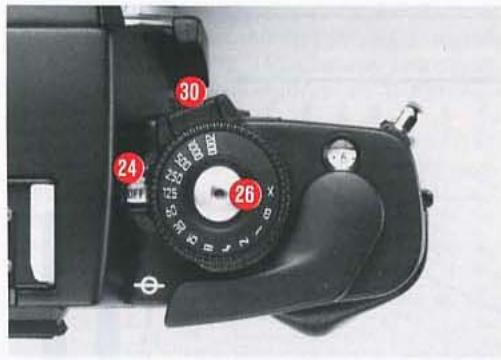

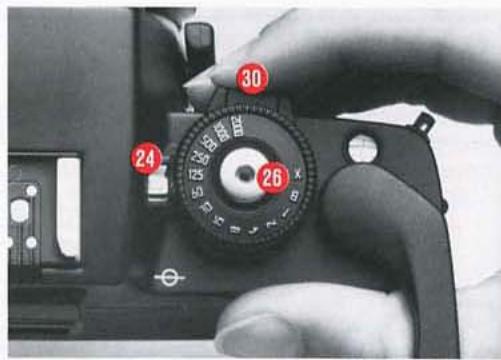

Mollette de réglage des temps de pose
Au moyen de la molette ⑦ il est possible de régler les temps de pose de 1 / 2000 s jusqu'à 1 s. Il s'encastre sur toutes les valeurs de temps de pose graves. Il n'est pas possible de régler des valeurs intermédiaires.
En «B» l'obturateur reste ouvert aussi longtemps que le déclencheur est poussé. Sur cette position, il n'est pas possible d'effectuer de mesure de l'exposition!
Temps de pose/diaphragme
Pour une exposition correcte, l'obturateur doit être entièrement armé et la molette de réglage de temps de pose doit se trouver sur la position crantée d'une vitesse.
Activer le posemètre et en tournant la molette ② de réglage des temps de pose et/ou la bague de préselection des diaphragmes de l'objet ④ allumer la DEL circulaire au centre de la balance lumineuse.
Les deux DEL triangulaires de la balance lumineuse indiquent soit une sous-ou sur-exposition, ainsi que la direction dans laquelle il faut tourner la molette des vitesses et/ou la bague des diaphragmes de l'objet pour avoir la bonne exposition:
| sous-exposition d'au moins une valeur de diaphragme: sens de la rotation vers la droite | |
| sous-exposition d'une demi-valeur de dia-phragme: sens de la rotation vers la droite. | |
| bonne exposition | |
| sur-exposition d'une demi-valeur: sens de la rotation vers la gauche | |
| sur-exposition d'au moins une valeur de diaphragme: sens de la rotation vers la gauche |
Mesure à diaphragme ouvert
Les objectifs LEICA R sont munis d'une préselection automatique du diaphragme. Cela signifie que la mesure de l'exposition s'effectue toujours à diaphragme ouvert - quelle que soit la valeur de diaphragme sélectionnée.
Mesure à diaphragme réel

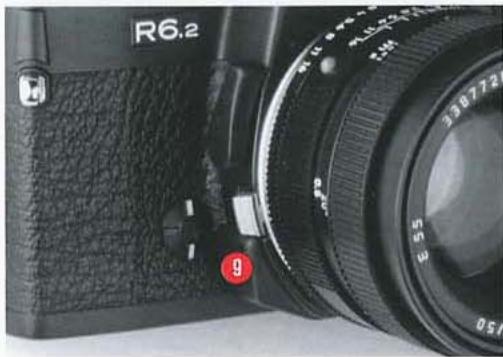

Certains objectifs ou accessoires ne sont pas munis de la préselection automatique du diaphragme. Ce sont par exemple les objectifs permettant une compensation de la perspective, les objectifs « à tir rapide » de longue focale p. ex. TELYT-R 6,8/400 mm et 6,8/560 mm. L'exposition doit alors être mesurée avec le diaphragme sélectionné pour prendre la photo (diaphragme réel). Dans ce cas, la cellule de mesure du LEICA R6.2 reçoit plus ou moins de lumière, selon le réglage du diaphragme.
Important!
Pendant la mesure de l'exposition, ne pas actionner le levier de contrôle de la profondeur de champ, car le résultat serait faux.
Domaine de travail du posemètre
Le domaine d'efficacité du posemètre du LEICA R6.2 dépend de la sensibilité de la photo-diode, du réglage de rapidité du film et de la luminosité de l'objectif ainsi que des temps de pose régables sur l'appareil et sur la bague de préselection des diaphragmes de l'objectif (voir le diagramme de travail du posemètre, page 17).
Selon l'objectif utilisé, on aura un diaphragme qui pourra varier de la plus grande ouverture 1,4 à la plus petite ouverture 32.
Si par très faible lumière et au diaphragme fermé un réglage de l'exposition n'est pas réalisable, alors on pourra tout aussi bien mesurer à pleine ouverture du diaphragme et transférer la mesure sur une autre valeur de diaphragme et exposer à ce moment sur «B» (voir diagramme de travail). Si un réglage n'est pas possible par faible luminosité et l'utilisation d'un film de faible sensibilité, alors il sera possible de mesurer en réglant une plus grande sensibilité de film. Par un simple calcul on pourra alors effectuer une exposition longue avec «B». Attention: ne pas oublier ensuite de remettre le réglage de la sensibilité du film sur la valeur initiale.
Dépassement du domaine de mesure
Le domaine de mesure de la diode photo-électrique de l'appareil a une courbe caractéristique linéaire. Si en cas de très faible lumière le domaine de mesure est dépassé, il n'y a plus de linéarité et l'appareil ne peut plus former un temps de pose correct. Les valeurs de temps de pose alors affichées dans le viseur conduiraient à de mauvais résultats. C'est pourquoi un signal dans le viseur alerte l'utilisateur que le domaine de mesure est dépassé : une ou plusieurs DEL de la balance lumineuse clignotent.
pour modifier le réglage du temps de pose ou du diaphragme après que l'équilibrage a été fait. Avec l'override il est possible de corriger la valeur de mesure du posemètre de façon que lors de l'équilibrage de la mesure il est déjà tenu compte de cette correction.

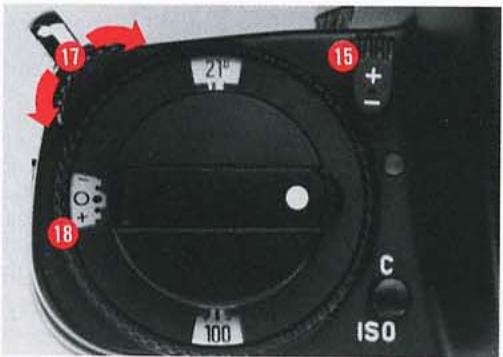

Corrections de l'exposition (override)
Les posemètres sont étalonnés pour un gris moyen, correspondant à la clarté d'un motif photographique normal. Si le motif mesure ne remplit pas cette condition il faut procéder à une correction de l'exposition.
Les corrections s'appliquent surtout à la mesure intégrale à grand champ. Dans le cas de la mesure sélective, on peut, en règle générale, trouver dans l'ensemble du sujet un détail de gris moyen que l'on peut mesurer grâce au petit champ de mesure exactement défini. En règle générale, des corrections de l'exposition seront effectuées.
Exemple de correction
Dans le cas de sujets très clairs, comme p. ex. un paysage enneigé ou une plage, le pèsemètre indiquera un temps de pose trop court en raison de la grande réflexion de la lumière, et la photo sera sous-exposée! Il faut donc augmenter les temps de pose, p. ex. le porter de 1 / 500 à 1 / 125 de seconde. Il faudra donc effectuer une correction (+2).
Exemples de correction «-
Dans le cas de sujets très sombres, qui ne refléchissant que peu de lumière, le posemètre indiquera un temps de pose trop long, et la photo sera sur-exposée! Il faut donc diminuer le temps de pose, p. ex. le porter de 1 / 60 à 1 / 125 de seconde. Correction «-1».
Pour régler la correction, on appuie sur le bouton de verrouillage et on déplace l'échelle par le levier sur la valeur désirée. Le bouton, une fois appuyé, peut être bloqué par une rotation vers la gauche. La position «0» est obtenue quand le levier s'adapte parfaitement à la forme de l'appareil. On peut régler la valeur +/-2, avec crantage pour chaque tiers de valeur. Aux deux extrémités de l'échelle de réglage de la rapidité de film en ISO, les corrections ne sont possibles que dans certaines limites.
Pour indiquer qu'une correction de l'override a été faite, le symbole de la méthode de mesure clignotera dans le viseur du LEICA R6.2.

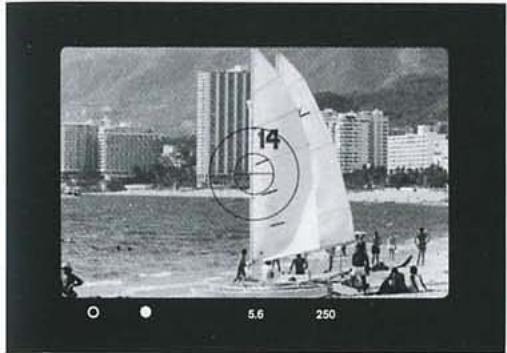

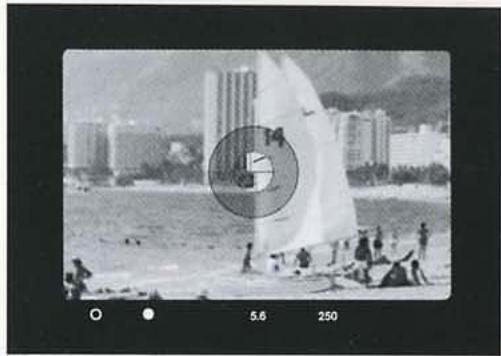

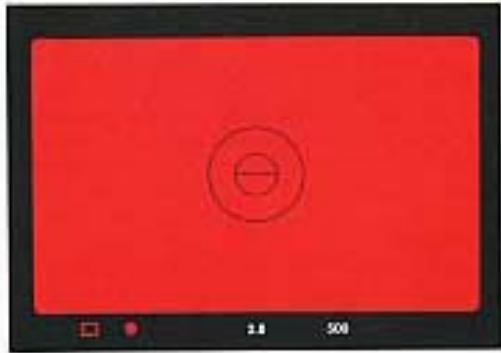

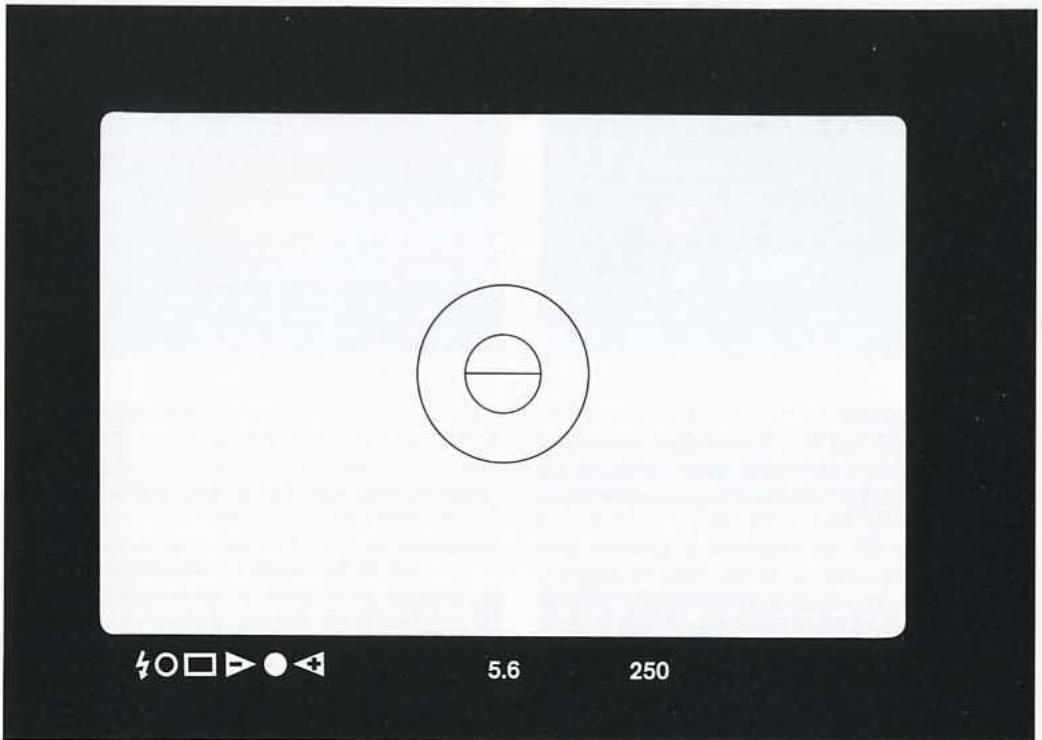

Le viseur, centre de composition et de contrôle
Le viseur du LEICA R6.2 est un centre de composition de l'image et de contrôle pour toutes les données importantes:
Le netteté, le cadrage, la perspective et la profondeur de champ se vérifient facilement (voir page 27), le champ de la mesure sélective est nettement circonscrit par le plus grand des deux cercles, au centre du viseur. Le champ embrassé par le viseur correspond à 92% du format de l'image sur le film, son grossissement est de 0,8 (réglage de l'oculaire 0 dioptrie) pour un objectif de 50 mm mis au point à l'infini.
Toutes les données nécessaires sont affichées dans le viseur. Les diodes s'allument quand on appuie sur la touche de déblocage du sélecteur de la méthode de mesure, sur le bouton de contrôle des piles ou légèrement sur le déclencheur. Quand l'obturateur est armé, les diodes restent encore allumées pendant 12 s. environ, après que le déclencheur ou la touche correspondante a été relâché.
Pour faciliter la lecture des données, seules s'affichent celles qui sont nécessaires pour l'information de l'utilisateur.
Sur l'illustration de la page ci-contre sont reproduites toutes les informations visibles dans le viseur. L'illustration montre le verre de mise au point universel.
Dans le viseur, en bas à gauche, le signal signale le recyclage du flash et confirme que l'exposition au flash a bien été effectuée, quand des flashes du système SCA 300 ou SCA 500 sont utilisés (voir page 30). À côté à droite se trouvent les affichages des méthodes de mesure choisies, (O) sélectif et (integral. Plus loin à droite se trouvent les trois DEL de la balance lumineuse. Au centre en bas du cadre du viseur est repris le diaphragme réglé sur l'objectif, ainsi que le temps de pose réglé. Ces deux indications peuvent être éclairées par un éclairage d'appoint (voir page 22).
commutateurs aura été relâché, l'éclairage restera encore allumé pendant environ 12 secondes avant de s'éteindre automatiquement, à condition que l'obturateur soit armé.
L'éclairage d'appoint peut aussi être commuté en «B».
Pour économiser le courant des piles, il faut éviter de brancher inutillement cet éclairage.

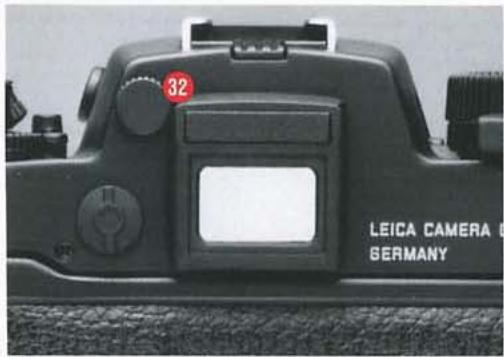

Éclairage d'appoint
Pour pouvoir lire par obscurité les indications du temps de pose et du diaphragme réglés, il est possible de commuter un éclairage d'appoint. En bas à gauche du boîtier du miroir se trouve le commutateur ⑩. Le symbole Ω indique que l'éclairage d'appoint est allumé. Pour l'allumer il faut pousser le commutateur vers le bas, le symbole Ω est visible. L'éclairage d'appoint sera activé lorsque le posemètre est branché par une légère pression sur le déclencheur, sur la touche de verrouillage du sélecteur ou du bouton pour tester les piles. La lumière rouge est visible à l'extérieur de l'appareil dans la fenêtre d'illumination des temps de pose ① et dans la fenêtre de lecture de la valeur de diaphragme réglée sur la bague de l'objectif ②. Après qu'un de ces trois

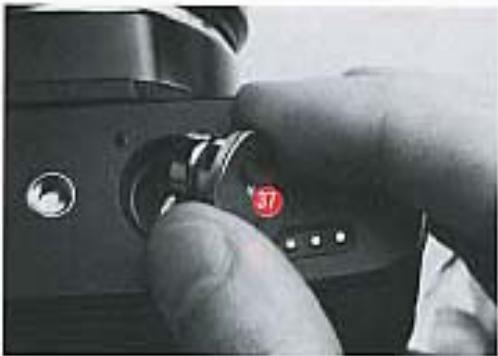

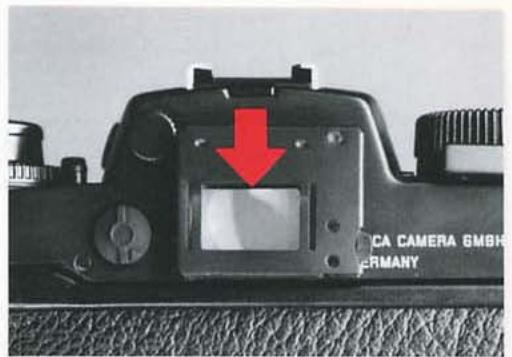

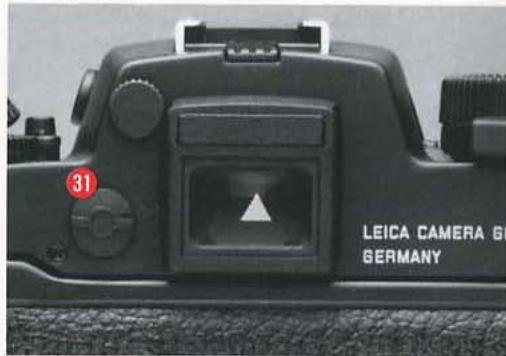

Réglage de l'oculaire
Pour permettre pleinement de profiter des possibilités du LEICA R6.2 et des performances des objectifs LEICA R, il faut bien voir l'image dans le viseur. Pour cette raison, le viseur peut être réglé de ± 2 dioptries, ce qui permet au photographe d'adapter exactement l'oculaire à sa vue.
Pour cela, tirer à soi et tourner la molette se trouvant en haut à gauche de l'oculaire jusqu'en position de réglage. Tourner ensuite la molette jusqu'à ce que les limites du champ de mesure sélective soient bien nettes et contrastées. Pour ne pas être gêné par des détails d'un motif, il est conseillé de déréglér l'objet, p. ex. régler sur la distance minimum et regarder avec l'appareil en direction du ciel. Réappuyer alors
sur la molette pour la remettre en position normale. Le réglage de l'oculaire est alors fixé. En position normale la molette se laisse tourner librement, ce n'est qu'en position de réglage qu'on sent nettement les crans.

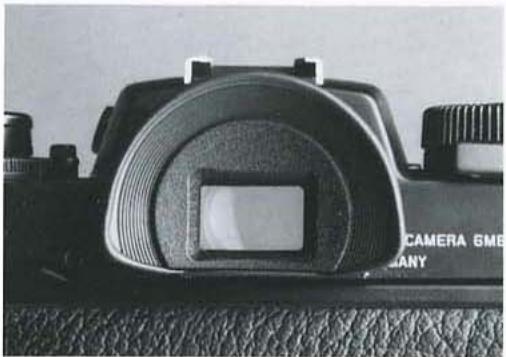

Lentilles correctrices
Si le domaine du réglage de l'oculaire de ± 2 dioptries ne suffit pas pour un réglage optimal, des lentilles correctrices sont disponibles de + ou -0.5 / 1,0 / 1,5 / 2,0 / 3,0 dioptries.
Les lentilles correctrices sont tenues par un support spécial ou par l'oeilleton, qui sont glissés sur la monture de l'oculaire. Un cran de sécurité empêche de les perdre.
Oeillère
L’œillère souple, à crantage (No. de code 14215) empêche l’œil de recevoir la lumière parasite. L’image paraît plus brillante et peut être moins observée.
*)ATTENTION: Si le volet d'occultation n'est pas complètement dégagé, cela peut masquer les affichages dans le bas du viseur.
Occupation de l'oculaire
La photo-diode au silicium du posemètre du LEICA R6.2 se trouve au fond de l'appareil, à l'abri de la lumière. C'est pourquoi la lumière entrant dans l'oculaire ne peut influencer le résultat de la mesure que dans des cas extrêmes, p. ex. quand l'utilisateur travaille sur pied sans avoir son œil derrière l'oculaire et que la lumière du soleil ou d'un projecteur tombe directement dans l'oculaire.
A gauche de l'oculaire se trouve un bouton ③1 avec lequel on provoque, en le tournant dans le sens de la flèche, l'occultation de l'oculaire. La présence du volet d'occultation*) est indiquée par un triangle blanc visible dans l'oculaire.
Mise au point avec le verre universel
Le LEICA R6.2 est fourni normalement avec le verre universel. Il donne une image claire, bien contrastée et est par conséquent universel pour la majorité des applications photographiques.
On règle la netteté de l'image en tournant la bague de réglage de distance ① sur l'objectif.
Quand la mise au point n'est pas exacte, les lignes du sujet sont rompues et décalées à l'intérieur du stigmomètre central. Autour du stigmomètre central se trouve un anneau de microprismes. Cet anneau sert à mettre au point les objets ne représentant pas de contours ou de lignes bien visibles : l'image scintille tant que la mise au point n'est pas bonne. Le cercle extérieur de cet anneau définit en outre le champ de la mesure sélective. Le reste de la surface du verre est mat et permet de faire la mise au point avec les objectifs de longue focale, ou pour les sujets rapprochés.
Verres de mise au point interchangeables et Outre le verre universel, il existe pour le et R6.2 quatre autres verres de mise au point sont contenus chacun dans un étui, avec pince et un petit pinceau de dépoussiérer.
Important!
Ne manipuler les verres qu'en les saisissant avec la pince (voir le mode d'emploi «Verres de mise au point interchangeables»). Ne jamais y toucher avec les doigts!
Certains travaux exigent des systèmes «sur mesure» pour leur exécution rapide et précise. C'est pourquoi il existe pour le LEICA R6.2 quatre verres spéciaux : le verre entièrement dépoli (n^2) pour les sujets très rapprochés ou les très longues focales. Le verre à microprismes (^3) pour apprécier plus facilement la construction de l'image. Le verre dépoli avec quadrillage (n^4) pour les photos d'architecture et les reproductions possède aussi des repères pour les diapositives servant à être reproduites sur un écran TV. Le verre clair (n^5) pour la photographie scientifique, p. ex. avec un microscope ou une lunette astronomique.

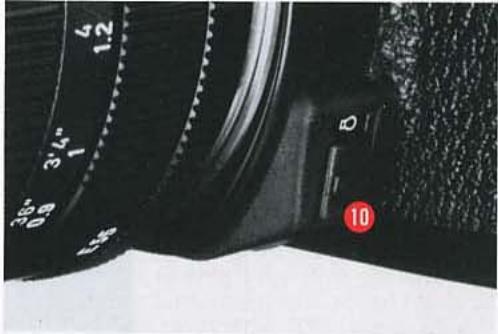

Lever de profondeur de champ
Le LEICA R6.2 mesure l'exposition avec le diaphragme de l'objectif ouvert en grand. Si on actionne le levier ⑥, le diaphragme se ferme sur la valeur pré-sélectionnée, permettant de juger l'effet de la répartition du flou et de la netteté sur l'image. C'est particulièrement utile pour les sujets rapprochés.
Important!
Pendant la mesure de l'exposition et lors de la préselection du mouvement du miroir (voir pages 14 et 28), ne pas appuyer sur le levier, sinon le résultat serait faux.
Échelle de profondeur de champ des objectifs L'échelle de profondeur de champ 2 indique les limites de la zone de netteté, suivant la distance de mise au point. Si p. ex. l'objectif SUMMI-CRON-R 1:2/50 mm est réglé sur 5m, la netteté s'étendra, pour le diaphragme réglé à 11, de 3m à 20m environ. Mais si on diaphragme seulement à 4, elle ne s'étendra que de 4m à 8m environ. Pour plus de précisions sur la profondeur de champ pour toutes les focales, consulter la table n^920003
Raccord pour déclencheur couple
Le bouton de déclenchement 26 de l'appareil possède en son centre un filtre normé permettant d'y visser des déclencheurs souples.
Présélection du mouvement du miroir
Au moyen d'un déclencheur couple raccordé en ⑨, il est possible de relever le miroir avant l'exposition. Cela ferme également le dia
phragme automatique sur la valeur prépréglée. Le préselection du mouvement du miroir s'effectue par une action sur le déclencheur couple. Le défillement de l'obturator sera alors enclenché séparément au moyen du bouton de déclenchement de l'appareil (avec ou sans déclencheur couple). À PRÈS que l'exposition a été effectuée, le miroir et le diaphragme automatique se remettent dans leur position initiale. Une remise manuelle au point initial n'est pas possible. Avant chaque nouvelle prise du vue il faudra relever le miroir.
Lors du relevé du miroir par la préselection du mouvement, il ne sera pas possible d'effectuer de déclenchement électromagnétique de l'obturateur, comme p. ex. lors du déclenchement par le retardateur ou les moteurs.
Le levier de contrôle de la profondeur de champ ne peut pas être actionné lors de la préselection du mouvement du miroir, car sinon il est possible que l'obturateur soit également déclenché.
La préselection du mouvement du miroir et ensuite le déclenchement ne sont pas possibles avec un déclencheur couple double.

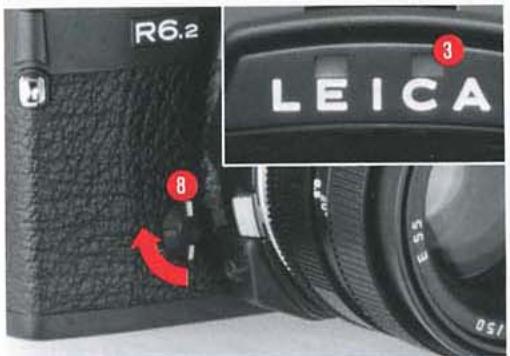

Retardateur
Lorsque l'obturator est armé, la rotation du bouton ⑧ dans le sens des aiguilles d'une montre (direction de la flèche), sur env., permet d'armer le déclencheur à retardement. Il est possible d'annuler le retardateur en remettant le bouton sur sa position initiale. Quand le sélection se trouve sur la position O ou , le processus de l'auto-déclenchement (env. 9 s) démarre par une pression sur la touche de verrouillage durée ou par une légère pression sur le déclencheur. L'appareil est en circuit jusqu'à la prise de vue. Un signal optique indique le déroulement du processus. La DEL ③ s'allume et clignote d'abord puis reste allumée pendant les deux dernières secondes avant le déclenchement. Pendant tout la durée de la phase du processus il
est possible de l'interrompre en remettant le bouton ⑧ sur sa position initiale ou de recommencer le procédé en reapppuyant sur le déclencheur.
Expositions multiples
Prendre la première photo. Appuyer sur le bouton de débrayage 39. Actionner le levier d'armement rapide. On peut alors prendre une deuxième photo en surimpression sur la première. Le mouvement du levier d'armement fait reprendre au bouton 39 sa position initiale. Si l'on peut encore prendre d'autres photos en surimpression sur la première, il faut donc chaque fois appuyer sur le bouton 39.
Expositions multiples avec le Motor-Winder ou le Motor-Drive : voir leur mode d'emploi respectif.
Utilisation de flashes
Le LEICA R6.2 possède un système de mesure de l'exposition au flash à travers l'objectif (mesure d'exposition TTL). La mesure se fait par l'intermédiaire d'une photodiode au silicium, qui se trouve à côté de la cellule de mesure pour la méthode sélective et intégrale, en un endroit protégé des rayons de lumière, au fond de l'appareil (voir p.10).
Avec des flashes électroniques, qui répondent aux normes techniques du «System-Camera-Adaption» 300 ou 500, dénommés SCA 300 ou SCA 500, une mesure de l'éclair du flash s'effectue à travers l'objectif.
Le recyclage du flash est également indiqué dans le viseur. Immédiatement après que l'éclair a été déclenché, un signal de contrôle informe si la lumière de l'éclair a été suffisante pour une exposition correcte.
Avec les adaptateurs SCA 350 ou 550, le recyclage du flash sera affiché. La mesure de l'éclair s'effectue dans ce cas par le senseur du flash ; le contrôle de l'exposition correcte pourra être lu sur le flash.
En outre, on peut utiliser tous les flashes en vente dans le commerce, à fiches normalisées (contact coaxial) ou à contact central de patin. Il est déconmandé de brancher simultanément des flashes possédant des tensions d'allumage différents (p. ex. sans commande par Thyristor) aux deux contacts car cela pourrait causer des perturbations.
La vitesse de synchronisation de flash sera réglée sur la molette des temps de pose : il est possible de régler la vitesse de synchronisation la plus courte X = 1 / 100 s pour les flashes électroniques ou alors un temps d'exposition entre 1 / 60s et 1s ou
Avec des flashes ne possédant pas la commande TTL (non-conformes au système) il faut régler le diaphragme de l'objectif sur la valeur convenant au flash (voir mode d'emploi du flash).
Mesure d'exposition TTL au flash
La glissière porte-accessoire du LEICA R6.2 est munie d'un contact concentrique et de contacts supplémentaires de commande pour les flashes électroniques avec adaptateur SCA 351 ou SCA 551. La mesure de l'exposition se fait à travers l'objectif, quand le flash est réglé sur «TTL». Tous les diaphragmes réglables sur l'objectif peuvent être utilisés dans les limites du domaine du flash (voir mode d'emploi du flash).
Quand la mesure de l'exposition est activée (voir page 14), le recyclage des flashes conformes au système SCA 350 ou 550, utilisés avec les adaptateurs SCA 351 ou 551, sera affiché :
En réglage sur «X», par un lent clignotement au cycle de 2 Hz du symbole en bas à gauche dans le viseur.
Régler sur «B» ou un temps de pose entre 1 s et 1/60 s, le symbole / restera allumé en continu.
Avec les adaptateurs SCA 351 et SCA 551, il est possible de contrôler après que la prise de vue a été effectuée, si la puissance de l'éclair a été suffisante pour une exposition correcte. Pour cela il suffit de garder la pression de son doigt sur le bouton de déclenchement de l'appareil:
Réglage sur «x
La puissance de l'éclair était suffisante, le condensateur n'est que faiblement déchargé = clignotement lent au cycle de 2 Hz (flash immédiatement recyclé).
La puissance de l'éclair était suffisante mais le condensateur s'est décharge plus fort, le flash sera recyclé en 2 s. = clignotement rapide à 8 Hz, suivi de l'indication que le flash est recyclé par clignotement à 2 Hz.
La puissance de l'éclair était suffisante mais le condensateur s'est largement déchargé = clignotement rapide à 8 Hz durant 2 s, ensuite la diode reste éteinte jusqu'à recyclage du flash indiqué par son clignotement lent à 2 Hz.
La puissance de l'éclair n'était pas suffisante, le condensateur est totalement déchargé = la diode reste éteinte et ne se rallume pour clignoter à 2 Hz qu'après que le flash est recyclé (voir tableau).
Lors du réglage sur «B» ou un temps de pose situé entre 1 s et 1 / 60, le symbole reste allumé en continu après que la prise de vue a été faite et que la puissance de l'éclair était suffisante (voir tableau).
Lors d'un temps de pose trop court pour la synchronisation du flash (1/125 s à 1/2000 s), le symbole / restera éteint.
Attention! La sensibilité de film réglée sur l'appareil (voir p. 9) s'applique aussi à la mesure d'exposition TTL au flash. Le réglage sur le flash n'est pas pris en considération.
Affichages visibles dans le viseur du LEICA R6.2, lors de l'utilisation de flashes conformes aux systèmes SCA 300 et SCA 500:
| Réglage sur la bague des temps de pose | Avant la prise de vue(avec SCA 351/551 et avec SCA 350/550) | Après le prise de vue (avec SCA 351/551) | |||
| X | Flash est recyclé: | Lumière était suffisante:recyclageimmédiat | recyclageaprès 2 s | recyclageaprès un temps plus long | Lumière n'était pas suffisante: |
| ¢ clignote à 2 Hz | ¢ clignoteà 2 Hz | ¢ clignote2 s à 8 Hz →→ 2 Hz | ¢ clignote2 s à 8 Hz →→ éteint → 2 Hz | étéint → 2 Hz | |
| 1 - 1/60 s | ¢ allumé | ¢ allumé | ¢ allumé | ¢ allumé2 s → éteint→allumé | allumé |
| 1/125 - 1/1000 s | ¢ éteint | ¢ éteint | |||
Correction de la mesure TTL au flash
Indépendamment de la méthode de mesure sélectionnée, la mesure sera toujours intégrale. La lumière réfléchie par l'émulsion du film est captée par une cellule au silicium, qui se trouve à côté de la cellule servant à la mesure commutable intégrale ou sélective (voir page 10). Comme la plupart des émulsions des films 35mm, malgré leur aspect différent, ont presque tous le même degré de réflexion, on aura en règle générale une mesure et exposition correcte. Une correction de l'exposition pourra exceptionnellement être effectuée au moyen de l'override. Les films inversibles à développement instantané de Polaroid exigent p. ex. une correction de 4 à 5 crans vers - de l'override.
Des corrections au moyen de l'override sont également nécessaires quand les sujets pris au flash sont composés en majorité de détails très clairs ou très sombres (voir «Corrections de l'exposition - Override», page 18).
Attention! Sur certains flashes électroniques l'affichage du recyclage du flash se produit déjà à 70% de l'énergie. Si on photographie avec ces flashes immédiatement après l'apparition de l'affichage et que la pleine énergie du flash est nécessaire, cela aura pour résultat une sous-exposition. Dans de pareilles situations il est conseillé de flasher seulement quelques secondes après l'apparition de l'affichage du recyclage.
Flashes traditionnels
Le raccord au LEICA R6.2 se fait soit par la prise coaxiale, soit par le contact central.
Raccord par câble
Tous les flashes électroniques en vente dans le commerce et les dispositifs de flash pour studio avec des fiches normalisées peuvent être utilisés sur le LEICA R6.2.
Le raccord s'effectue par le câble de synchronisation branché au contact 4 (prise X) au côté gauche du dôme de prisme. À l'aide d'une prise multiple (en vente dans le commerce) il est possible de raccorder plusieurs flashes au contact X. Il est déconseillé de brancher simultanément des flashes possédant des tensions d'allumage différents (p. ex. sans commande par Thyristor) aux deux contacts car cela risque de provoquer des perturbations.
Raccord au contact central
Tous les flashes électroniques traditionnels à contact central, ainsi que des systèmes pour studios possédant les prises flash normées peuvent être branchés par l'intermédiaire du contact «X» dans la glissière porte-accessoire.

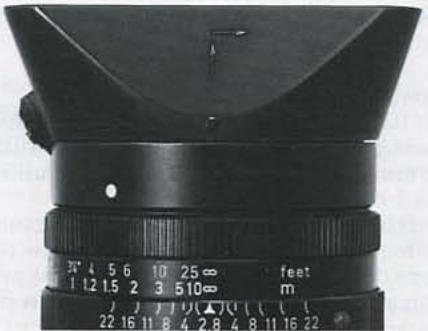

Le parasoleil vissable du PC-SUPER-ANGULON-R 1:2,8/28 mm sert également d'adaptateur pour des filtres spéciaux pour objectifs grand angulaires, de la taille 67 EW.
Parasoleils
Pour tous les objectifs LEICA R, il existe des parasoleils appropriés. Ils doivent toujours être utilisés, car les parasoleils protègent efficacement l'objectif contre toute lumière parasite, ainsi que contre les gouttes de pluie et le contact des doigts de l'utilisateur.
La plupart des objectifs LEICA R sont munis d'un parasoleil monté à demeure, extensible. Pour certains objectifs, le parasoleil est amovible. On le pose sur l'objectif en faisant coincider les deux points blancs, et on le verrouille par une rotation vers la droite. Pour le déverrouiller, soulever un peu le parasoleil et le tourner vers la gauche. Le parasoleil de ces objectifs sert également d'adaptateur pour les filtres des séries normalisées.
11 12 14
Disposition des bagues sur les objectifs LEICA R
Sur tous les objectifs LEICA R avec préselection du diaphragme, la disposition réciproque des bagues est la même : on trouve dans le même ordre la bague de préselection du diaphragme ④, la bague fixe avec l'échelle de profondeur de champ ② et la bague de mise au point avec les échelles de distance ①. Les doigts de la main gauche retrouvent ainsi facilement les bagues de commande quel que soit l'objectif, pour leur réglage rapide et précis.
Diaphragme à préselection
La plupart des objectifs LEICA R sont munis d'une préselection du diaphragme. Cela signifie que l'image dans le viseur est toujours observée avec le diaphragme grand ouvert, donc avec la plus grande clarté. C'est seulement immédiatement avant la prise de la photo, ou quand on appuie sur le levier de profondeur de champ, que le diaphragme se ferme sur la valeur préselectionnée. Pour les objectifs PC-SUPER-ANGULON-R 1:2,8/28 mm, PA-CURTAGON-R 1:4/35 mm, TELYT-R 1:6,8/400 mm, MR-TELYT-R 1:8/500 mm, TELYT-R 1:6,8/560 mm et TELYT-R 1:6,3/800 mm, ainsi que le dispositif à soufflet et la combinaison des bagues intermédiaires, pour «Mesure à diaphragme réel», page 16.
Instructions pour l'utilisation des objectifs et accessoires LEICA r
Tous les objectifs et accessoires du programme LEICA R s'adaptent sans transformation sur le LEICA R6.2.
Les objectifs et accessoires des modèles LEICAFLEX (sans came de commande) ne doivent pas être utilisés sous risque d'endommager le LEICA R6.2. Ils peuvent être transformés par
l'adjonction d'une came (voir ill.) pour l'application des méthodes de mesure du LEICA R6.2. Les possibilités d'utilisation des objectifs ainsi modifiés, sur les modèles LEICAFLEX, sont pleinement conservées.
Les objectifs LEICA m sur le LEICA R6.2
Tous les objectifs pour LEICA M destinés à être utilisés avec la chambre VISOFLEX peuvent également se monter sur le LEICA R6.2. Les conditions d'utilisation, p. ex. les distances des sujets et les dimensions des champs-objets sont les mêmes que dans le cas de l'utilisation sur la VISOFLEX. Un adaptateur (No. de code 14167) assure la liaison entre les deux systèmes Leica. Il n'y a pas de préselection de diaphragme sur ces objectifs, la mesure de l'exposition s'effectue à diaphragme réel (voir page 16).

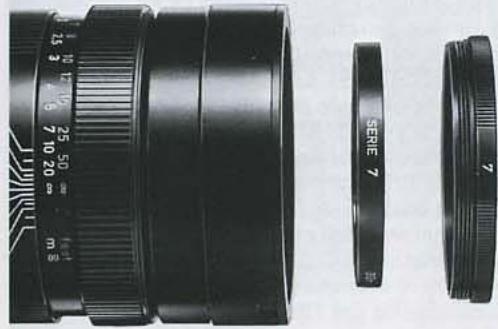

Filtres
Sur les objectifs LEICA R avec parasoleil monté à demeure, on peut utiliser les filtres à pas de vis ou les filtres de série. Pour ces derniers, il existe des adaptateurs disponibles dans le commerce. Les filtres à pas de vis sont préférables aux autres. En particulier pour les filtres de polarisation circulaire, en raison de leur plus grande capacité d'utilisation.
Dans le cas des objectifs avec parasoleil amovible, ce sont les filtres de série qui sont conseillés. Car dans ce cas le parasoleil sert en même temps d'adaptateur de filtrage. Le filtrage est d'abord placé sur l'objectif (ceci ne s'applique pas à l'ELMARIT®-R 1:2,8/19 mm). Pour la rotation des filtres de polarisation circulaire, les parasoleils amovibles des objectifs ELMARIT-R 1:2,8/24 mm, ELMARIT-R 1:2,8/28 mm et PACURTAGON-R 1:4/35 mm comportent un dispositif de rotation. Avec le PC-SUPERANGULON-R 1:2,8/28 mm il faut replacer le parasoleil par le filtre de polarisation circulaire spécifique au pas de vis de 67 EW.
Les filtres et les adaptateurs sont facilement dévissables si on saisit le bord de la monture entre deux doigts en un seul point, afin de ne pas la déformer élastiquement.
Utilisation de filtres
Avec la mesure de l'exposition à travers l'objectif, l'absorption de lumière due à la présence d'un filtre est en prise en compte. Mais les différents films n'ont pas tous la même répartition spectrale de sensibilité. Avec des filtres très denses, il peut se produire des différences dans les résultats par rapport à l'exposition mesurée. C'est ainsi que pour les filtres orangé, il faut en règle générale augmenter le temps de pose d'une valeur équivalente à un degré de diaphragme, et pour les filtres rouges deux degrés en moyenne. Il n'est pas possible de donner des indications plus précises car la sensibilité au rouge des films noir et blanc est très variable suivant leur type et leur marque.
Pour les filtres de polarisation circulaire tels que nous les fournisseurs pour nos objectifs, la mesure de l'exposition peut être faite comme pour les filtres normaux, aussi bien par la méthode intégrale que par la méthode selective. Nous ne conseillons pas l'emploi de filtres de polarisation lineaire. Ils donnent lieu à de grandes différences dans les mesures car le traitement à couches multiples très efficace du miroir principal semi-transparent joue le rôle d'un puissant polariseur. Cela se vérifie aussi bien pour la position d'extinction que pour la position de transmission des filtres.
Comment tenir correctement l'appareil
Pour assurer une bonne stabilité en trois points, tenir l'appareil avec la main droite. L'index se place sur le bouton de déclenchement, le pouce sur le levier d'armement rapide. La main gauche soutient l'objectif par en-dessous.
Pour passer du format en largeur au format en hauteur, on tourne simplement l'appareil. Les mains conservent leur position initiale, prêtes à actionner le levier d'armement et à faire la mise au point.
Conseils pour l'entretien du LEICA r6.2 et de ses objectifs
Pour enlever la poussière sur le miroir, le mieux est d'utiliser avec précaution un petit pinceau très souple, que l'on trempera dans l'éther pour le dégraisser. Mais il faut qu'il soit bien sec quand on l'utilise.
On veillera particulièrement à ne pas endommager la surface du verre de mise au point, p. ex. par la virole du pinceau.
Ne pas «souffler» dans le logement du miroir, ce qui ferait pénétrer de la poussière à l'intérieur de l'appareil.
La poussière pouvant se trouver sur les faces extérieures des lentilles des objectifs sera enlevée au moyen d’un pinceau doux ou d’un chiffon doux et sec. Ne pas employer de chiffons spéciaux comme ceux que l’on utilise pour essuyer les verres de lunettes : ils sont en effet imbibés de produits chimiques susceptibles d’attaquer les verres des objectifs (le verre pour lunette a une composition différente des verres utilisés pour la fabrication des objectifs de haute performances).
Sous des conditions défavorables, p. ex. au bord de la mer ou dans des pays tropicaux, il est bon de laisser à demeure sur l'objet un filtre anti-UV incolore qui protègera la lentille frontale contre tout atteinte, telle que les projections d'eau de mer ou le sable. Mais il peut résulter de la présence de ce filtre, quand la lumière arrive sous un certain angle ou en contrejour, des reflets parasites qui nuisent à la qualité des photos. Le parasoleil peut protéger également l'objet contre la pluie ou le contact indésirable des doigts.
L'objet se comporte comme une loupe ; si on le dirige vers le soleil, il peut se produire des dommages dans l'appareil, par échauffement. Il faut donc munir toujours l'objet de son bouchon, ou conserver l'objet dans son sac, à l'objet.
Chaque objectif porte, outre la désignation de son type, son numéro de fabrication «personnel». N'oubliez pas de noter ce numéro, ainsi que celui de l'appareil qui est gravé sur la semelle de votre LEICA R6.2. Cela peut être très utile en cas de perte ou de vol.
Sacs
Pour le LEICA R6.2, il existe deux sacs «Tout prêt», l'un avec partie avant normale et le second avec partie avant saillante. Cette partie antérieure s'enlève en glissant vers le haut le bouton pression, au dos du sac. Il existe aussi un autre sac «tout prêt» destiné aux LEICA R munis de l'objet VARIO-ELMAR-R 1:3,5-4,5/28-70 mm. Les trois modèles de sacs s'utilisent avec les objectifs suivants:
| Sac avec partienormale | Sac avec partieavant saillante | Sac pourVARIO-ELMAR28-70 mm | |
| No. de code14510 | No. de code14515 | No. de code14520 | |
| 1:2,8/16 mm | - | oui | oui |
| 1:2,8/19 mm | - | oui1) | oui |
| 1:4,0/21 mm | oui1) | oui1) | oui |
| 1:2,8/24 mm | oui1) | oui1) | oui |
| 1:2,8/28 mm | oui1) | oui | oui |
| 1:1,4/35 mm | - | oui | oui |
| 1:2,0/35 mm | oui2) | oui | oui |
| 1:2,8/35 mm | oui3) | oui | oui |
| PA 4/35 mm | oui1) | oui | oui |
| 1:1,4/50 mm | oui | oui | oui |
| 1:2,0/50 mm | oui | oui | oui |
| 1:2,8/60 mm | - | oui | oui |
| 1:1,4/80 mm | - | oui | oui |
| 1:2,0/90 mm | - | oui | oui |
| 1:2,8/90 mm | - | oui | oui |
| 35-70 mm | - | oui | oui |
| 28-70 mm | - | - | oui |
| 1) sans parasoleil | |||
| 2) à partir du No. 2791417 | |||
| 3) à partir du No. 2928901 | |||
Il existe en outre diverses sacoches pour contenir des équipements importants, plusieurs objectifs et accessoires.
Le MOTOR-WINDER R et le MOTOR-DRIVE R se chargent d'entrainer le film et d'armer l'obturateur sur la LEICA R6.2. Avec le Winder on peut prendre jusqu'à 2 photos par seconde, et avec le Drive jusqu'à 4 photos par seconde. Le Drive est commutable sur la cadence de 2 photos par seconde et sur la prise photo par photo. Tous les temps de pose peuvent être utilisés. Le Winder est alimenté par 6 piles alcalines ou accus NC, alors que le Drive nécessite 10 de ces piles ou accus.
Si le déclenchement s'effectue par le déclencheur du Winder ou du Drive, alors il faut que le posemètre du LEICA R6.2 soit mis sous circuit. Lorsque le posemètre de l'appareil est débranché (OFF) le fonctionnement des moteurs n'est assuré que quand on déclenche au moyen du déclencheur de l'appareil.
MOTOR-WINDER R, No. de code 14208 MOTOR-DRIVE R, No. de code 14310
Poignée pour les entraîneurs motorisés Avec la poignée à dragonne de cuir réglable, le LEICA R6.2 muni du Winder ou du Drive est tenu d'une façon à la fois sûre et commode.
Appareil de commande électronique RC LEICA r
Cet appareil maniable est un déclencheur à distance, avec affichage numérique lumineux du nombre de photos prises, et un émetteur de signaux pour le déclenchement automatique à des intervalles de temps réglables entre 2 photos par seconde et 1 photo toutes les 10 minutes. Le RC LEICA R se branche sur le MOTOR-WINDER R ou sur le MOTOR-DRIVE R.
Poignée, No. de code 14308
RC LEICA R, No. de code 14277
Dos-dateur DB 2 LEICA r
Le DB 2 LEICA R est un dos amovible pour la surimpression de données sur le film pendant l'exposition, commandé par quartz et microprocesseur.
Le DB 2 LEICA R se monte à la place du dos LEICA R6.2. Le contact s'effectue sans câble.
On peut imprimer:
Jour, heure, minute.
Calendrier automatique jusqu'au 31.12.2099 avec le jour, le mois, l'année dans l'ordre défini par l'utilisateur.
Des numéros jusqu'à 999999.
Numérotage des prises de vue par addition ou soustraction.
Les données s'inscrivent dans le coin inférieur droit de l'image (dans le format en largeur).
Data-Back DB 2 LEICA R No. de code 14216
Objectifs interchangeables
Le système LEICA R s'adapte de la meilleure façon à toutes les applications pouvant se présenter en photographie. La vaste gamme des objectifs va du fisheye au zoom et objectifs à compensation de la perspective, du super grand angle sans déformation de 15mm au télé de 80 mm
Pièces de rechange pour le LEICA r6.2
Bouchon de bocal 14103
Courroie 14253
Bouchon de prise de flash 14315
Verre universel de mise au point 14303
Verres de mise au point
Verre entièrement dépoli 14304
Verre à microprismes 14305
Verre dépoli avec quadrillage 14306
Verre clair avec réticule 14307
Agrandisseurs
Un appareil de grande classe comme le LEICA R6.2 exige, pour l'exploitation de ses clichés, des matériels de grande classe. Pour les agrandissements nous proposons l'agrandisseur à mise au point automatique LEICA V35.
Projecteurs
Pour la projection nous proposons toute une série de projecteurs, suivant l'utilisation envisagée. Les projecteurs LEICA P2000 et les modèles LEICA P150, LEICA P155 et LEICA P255 offrent tous le plus grand confort d'utilisation et de nombreuses possibilités d'extension d'emploi.
La caractéristique commune la plus importante de tous les projecteurs LEICA est une qualité optique optimale.
Jumelles
La grande force des jumelles LEICA, c'est leur optique. Elle est fabriquée avec les mêmes variétés de verres de haut niveau que les célèbres objectifs du LEICA. Les performances optiques, le pouvoir résolvant élevé et la clarté exceptionnelle des jumelles fournissant des images avec un «relief» étonnant même par faibles contrastes.
Service après-vente
Pour la maintenance de votre appareil, l'atelier de service après-vente de la Représentation Leica de votre région (voir Certificat de garantie) se tient à votre disposition. Veuillez vous adresser à votre Centre Conseil Leica.
Données techniques
Type d'appareil: Appareil reflex-mono-objectif compact pour le format 24 × 36 ~mm, avec obturateur commandé mécaniquement et mesure de l'exposition à travers l'objectif.
Obturator: Obturator focal à lamelles de construction compacte. Défilement vertical.
Temps de pose: crantés aux valeurs de 1 à 11000 s et «B», ainsi que, X^ = 1100 s pour la synchronisation de flashes électroniques.
Réglage du temps de pose : par la molette de réglage, surélevée de 6,5 mm et particulièrement maniable. Le bouton de déclenchement se trouve au centre de la molette de réglage.
Monture d'objectif: Baionnette LEICA R.
Objectifs: Plus de 30 objectifs LEICA R 15-800 mm de focale.
Mise en circuit de l'appareil: (après avoir réglé le sélecteur de la position OFF sur une des deux méthodes de mesure de l'exposition) par pression sur le bouton de déclenchement, par pression sur la touche d'averrouillage du sélecteur ou par pression sur la touche testpiles (les DEL dans le viseur s'allument - le posemètre est actif). Par pression sur la touche de déclenchement des Motor-Winder/Motor-Drive.
Après qu'un des commutateurs de mise en circuit a été relâché, les affichages restent encore en circuit pendant environ 12 secondes lorsque l'obturateur est armé, ensuite extinction automatique.
Mise hors circuit du système de mesure : Lorsque le sélecteur se trouve en position «mesure sélective», il faut appuyer une nouvelle fois sur la touche de déverrouillage et tourner le sélecteur sur «OFF».
Méthodes de mesure de l'exposition: Mesure sélective et intégrale à travers l'objet. Réglables au moyen du sélecteur dans les deux positions en butée à gauche ou à droite. Mesure à pleine ouverture du diaphragme avec les objectifs LEICA R à préselection du diaphragme et mesure au diaphragme réel avec les objectifs et accessoires ne possédant pas de préselection du diaphragme.
Indication de la méthode de mesure choisie : Par des symboles visibles dans la fenêtre à gauche de la molette de réglage des temps de pose et aussi dans le viseur.
Réglage du temps de pose et du diaphragme: Réglage manuel, soit par préselection du diaphragme et réglage du temps de pose ou par préselection du temps de pose et réglage du diaphragme jusqu'à ce que la DEL circulaire au centre de la balance lumineuse indique le bon réglage. Les deux DEL triangulaires de la balance lumineuse indiquent seules ou en combinaison avec la DEL centrale, soit une sous ou sur-exposition, ainsi que la direction dans laquelle il faut tourner la molette des temps de pose et/ou la bague des diaphragmes pour avoir la bonne exposition.
Affichage du réglage du temps de pose et diaphragme : par une balance lumineuse dans le viseur.
Cellule de mesure: Photodiode au silicium, placée dans le fond du boîtier, protégée contre toute lumière parasite. Pour la mesure sélective, une lentille convergente se place devant la photodiode (s'effectue automatiquement par le sélecteur).
Mesure sélective: Diamètre du champ de mesure: 7 mm. Indication du champ de mesure dans le viseur.
Mesure intégrale: Mesure intégrale à grand-champ avec prédominance de la mesure au centre.
Domaine de mesure: En mesure sélective de 0,25 cd/m² jusqu'à 125000 cd/m² au diaphragme 1,4, c'est-à-dire
en ISO 100 / 21° de +1 jusqu'à +20 IL ou 1s. au diaphragme 1,4 bis 1/2000s. au diaphragme 22.
En mesure intégrale de 0,063 cd/m² jusqu'à 125000 cd/m² au diaphragme 1,4, c'est-à-dire en ISO 100/21° de -1 jusqu'à +20 IL ou 4s. au diaphragme 1,4 jusqu'à 1/2000s. au diaphragme 22.
Réglage de la sensibilité du film: ISO 12/12° jusqu'à ISO 3200/36°.
Correction de l'exposition (override) : Plus/moins 2 valeurs de diaphragme en crans 1/3 de degré. Aux valeurs extrêmes de l'échelle ISO, des corrections ne seront possibles que de façon limitée. Lorsqu'une correction a été faite, un signal clignote dans le viseur.
Alimentation électrique: Deux piles à l'oxyde d'argent ou une pile au lithium. Le contrôle des piles s'effectue par un bouton test.
Système de visée: Pentaprisme fixe. Cinq verres de mise au point interchangeables.
Oculaire de visée: Correction par molette de réglage de +2 à -2 dioptries. Fermeture de l'oculaire incorporée. Occultation de l'oculaire incorporée. Monture d'oculaire avec cran d'arrêt pour lentilles correctrices, œille et viseur d'angle.
Couverture du viseur: 23 × 34,6 ~mm = 92 % du format du négatif.
Grossissement de l'image de visée: 0,8 x à 0 dioptries avec 50 mm.
Affichages dans le viseur : Tous les affichages sont placés en-dessous de l'image de visée.
Indications visibles dans le viseur: Le diaphragme réglé sur l'objectif. Le temps de pose réglé sur l'appareil.
Eclairage d'appoint: En cas de besoin, les indications du diaphragme et du temps de pose régles peuvent être éclairées. L'éclairage d'appoint ne s'allume que quand le posemètre est mis en circuit.
Affichages par DEL (lorsque le posemètre est mis en circuit) : Symboles de la méthode de mesure sélectionnée. Balance lumineuse. Recyclage du flash et contrôle de l'exposition par clignement du symbole du flash.
Affichages de rappel par DEL dans le viseur : En cas de correction plus/moins. Lorsque le domaine de mesure du posemètre est dépassé.
Synchronisation du flash: Prise coaxiale (X) standard pour flèches à lampes et électroniques, placée sur le côté du dome du prisme. Contact central (X) dans la glissière porte-accessoire.
Mesure TTL au flash: Avec des flashes électroniques, qui disposent de la technique du «System-Camera-Adapton 300 ou 500», appelé SCA 300 ou SCA 500, la mesure de l'exposition à travers l'objet s'effectue en combinaison avec l'adaptateur SCA 351 ou SCA 551.
Réglages sur la molette des temps de pose lorsqu'un flash est utilisé: «X» = 1/100 s et tous les temps de pose de 1 s à 1/60 s et «B».
Correction de l'exposition (override) en mesure TTL au flash: Plus/moins 2 valeurs de diaphragme. Changement pour chaque 1/3 de degré. Une correction est indiquée par le clignotement d'une diode triangulaire rouge dans le viseur.
Cellule de mesure pour la mesure TTL au flash: Photodiode au silicium placée dans le fond du boîtier, à côté de la cellule de mesure servant à la mesure de l'exposition.
Domaine de sensibilité de film pour la mesure TTL au flash: ISO 12/12° à ISO 3200/36°.
Système du miroir relevant: Miroir relevable semitransparent traité avec 17 couches superposées (70% de réflexion, 30% de transmission). Derrière le miroir est placé un réflecteur Fresnel pour la mesure sélective et la mesure intégrale (1345 micro-réflecteurs du réflecteur Fresnel concentrent la lumière sur la cellule de mesure).
Miroir pivotant à mouvement doux et libre de vibrations.
Pré-déclenchement du miroir: Par l'intermédiaire d'un raccord pour déclencheur flexible, il est possible de relever le miroir et de fermer le diaphragme sur la valeur pré-sélectionnée, sans que l'obturateur soit déclenché. L'obturateur ne peut être déclenché qu'au moyen du bouton de déclenchement de l'appareil, que ce soit avec ou sans déclencheur flexible.
Entraînement du film: Par levier d'armement rapide (course) ou, au besoin, par entraînement motorisé du film avec MOTOR-WINDER R (2 images/s.) ou MOTOR-DRIVE R (commutable 4 images/s., 2 images/s. et image par image).
Indication du plan du film: Par symbole sur la partie supérieure de l'appareil.
Compteur d'images: Comptage progressif. La remise à zéro se fait automatiquement par ouverture du dos.
Expositions multiples: En poussant le bouton de déverrouillage pour le rembobinage du film. Remise au point mort, automatiquement en réarmant l'obturateur. Le compteur d'images est bloqué. Autant d'expositions multiples que désirées sont possibles. Des expositions multiples sont également réalisables avec l'entraînement motorisé.
Rembobinage du film: Manivelle de rembobinage escamotable placée à gauche sur la partie supérieure de l'appareil.
Déclencheur: Bouton de déclenchement avec taraudage normé pour les déclencheurs souples. Mise en circuit du posemètre (les DEL dans le viseur s'allument) en pressant de 0,3mm (mi-course) le déclencheur. Déclenchement après 1,6mm.
Retardateur: (électro-magnétique) Durée de retardement d'environ 9 s. Indication par DEL clignotante rouge sur la partie frontale de l'appareil.
Boîtier: Aluminium moulé sous pression. Carter supérieur = 1 mm de zinc moulé sous pression. Carter inférieur = 0,8 mm en laiton. Dos avec partie saillante pour le pouce de la main droite et fenêtre (permettant de voir si un film est chargé et quel genre de film est dans l'appareil); échangeable contre un dos dateur. Contacts électriques pour dos-dateur DB-2 LEICA R.
Le levier de contrôle de la profondeur de champ, placé à droite de la fixation de l'objectif, permet de juger de façon visuelle la profondeur de champ. Écrou de pied = A14, DIN 4503 (1 / 4^ ). Anneaux latéraux pour la courroie. Raccord mécanique et contacts électriques pour MOTOR-WINDER R/MOTOR-DRIVE R. Chromage noir ou argenté.
Dimensions and poids (sans objectif): Hauteur 89,1 mm -longeur 138,5mm -epaisseur totale 62,2mm (epais-. seur du boitier seul 32,2), poids = 625g
Marque déposée. Sous réserve de modifications.
