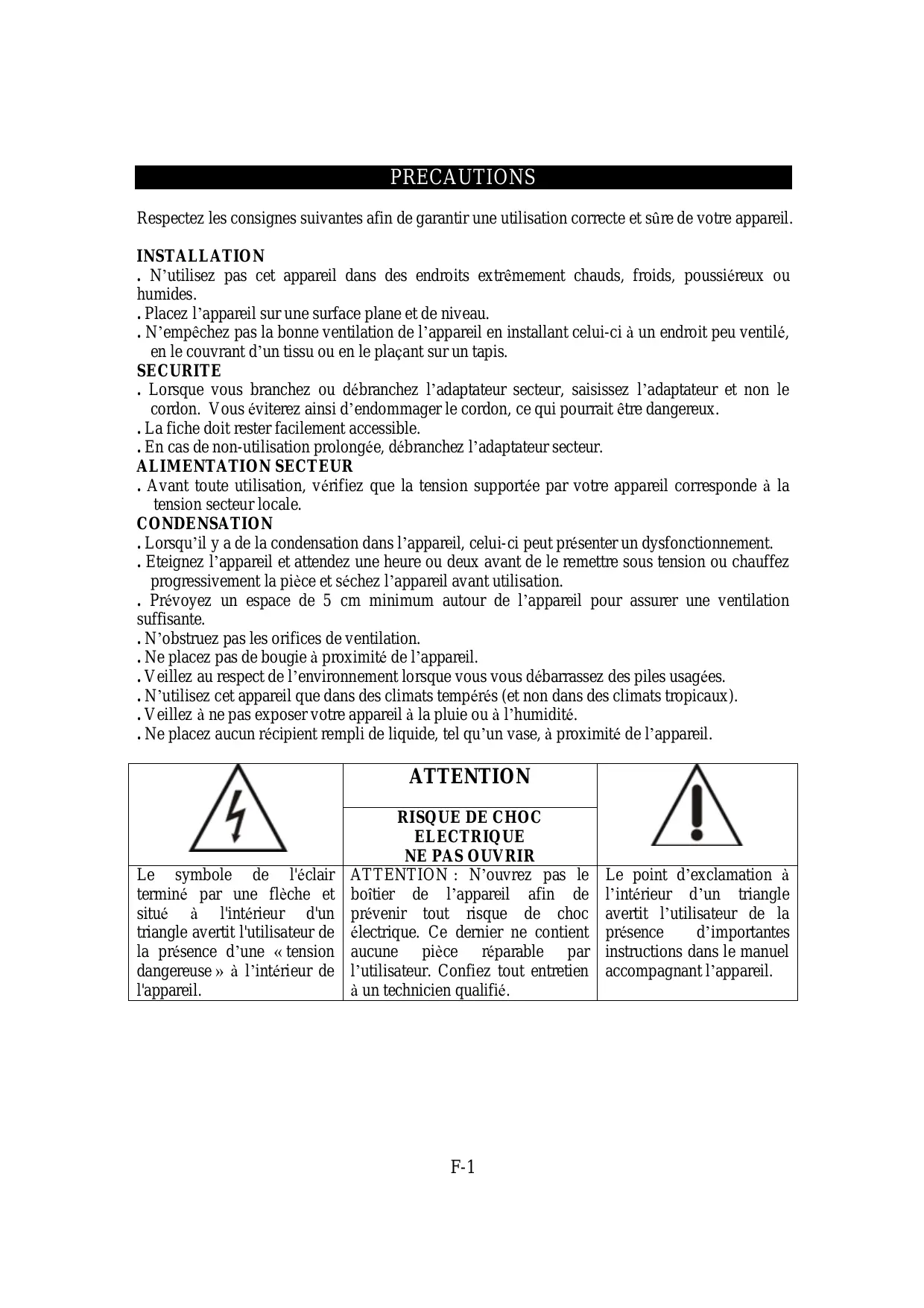

. N’empêchez pas la bonne ventilation de l’appareil en installant celui-ci à un endroit peu ventilé, en le couvrant d’un tissu ou en le plaçant sur un tapis. SECURITE . Lorsque vous branchez ou débranchez l’adaptateur secteur, saisissez l’adaptateur et non le cordon. Vous éviterez ainsi d’endommager le cordon, ce qui pourrait être dangereux. . La fiche doit rester facilement accessible. . En cas de non-utilisation prolongée, débranchez l’adaptateur secteur. ALIMENTATION SECTEUR . Avant toute utilisation, vérifiez que la tension supportée par votre appareil corresponde à la tension secteur locale. CONDENSATION . Lorsqu’il y a de la condensation dans l’appareil, celui-ci peut présenter un dysfonctionnement. . Eteignez l’appareil et attendez une heure ou deux avant de le remettre sous tension ou chauffez progressivement la pièce et séchez l’appareil avant utilisation. . Prévoyez un espace de 5 cm minimum autour de l’appareil pour assurer une ventilation suffisante. . N’obstruez pas les orifices de ventilation. . Ne placez pas de bougie à proximité de l’appareil. . Veillez au respect de l’environnement lorsque vous vous débarrassez des piles usagées. . N’utilisez cet appareil que dans des climats tempérés (et non dans des climats tropicaux). . Veillez à ne pas exposer votre appareil à la pluie ou à l’humidité. . Ne placez aucun récipient rempli de liquide, tel qu’un vase, à proximité de l’appareil.
électrique. Ce dernier ne contient aucune pièce réparable par l’utilisateur. Confiez tout entretien à un technicien qualifié.
CONTENU DE LA BOITE 2 CARACTERISTIQUES PRINCIPALES 2 DESCRIPTION DE L’APPAREIL 4 ELEMENTS NECESSAIRES POUR L’UTILISATION DE VOTRE RADIO INTERNET 7 CONNEXIONS 7 MISE EN PLACE DES PILES 8 FONCTIONNEMENT DE BASE 9 RADIO FM 11 RADIO INTERNET 12 UTILISATION D’UNE CLE USB OU D’UNE CARTE SD/MMC 14 Grâce à votre radio Internet, vous pouvez enregistrer, dans le cadre d’un usage privé uniquement, des émissions de stations Web et de stations FM sur une clé USB ou sur une carte SD/MMC via l’entrée auxiliaire. Vous pouvez écouter les fichiers de votre clé USB ou de votre carte SD/MMC. Vous pouvez également copier les fichiers de votre clé USB sur votre carte SD/MMC et inversement. Grâce à l’entrée auxiliaire, vous pouvez raccorder un appareil audio externe à votre radio et vous en servir en tant que station d’accueil. F-2
Le micrologiciel est facilement mis à jour grâce à votre connexion Internet. Remarque : Nous travaillons continuellement à l’amélioration de nos produits. C’est pourquoi les caractéristiques techniques sont susceptibles d’être modifiées sans notification préalable. Veuillez régulièrement mettre à jour le micrologiciel en vous déplaçant à l'intérieur des menus : « Menu principal » à « Réglages » à « Système » à « Mise à jour ». Veuillez également télécharger la dernière mise à jour du manuel d’utilisation, disponible sur http://www.awox.com/scott.

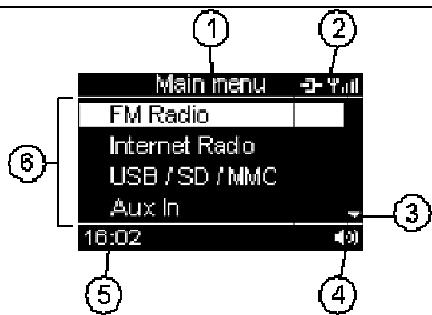

6. Eléments du menu en cours

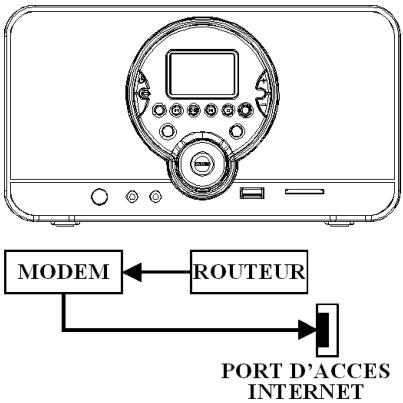

(coin supérieur droit) Connexion Wi-Fi Afin d’effectuer la connexion correctement, veuillez suivre les instructions du manuel d’utilisation de votre routeur. Si vous n'avez pas de routeur, raccordez directement l'appareil au modem.
Connectez la borne d’accès sans fil (Wi-Fi) à votre connexion Internet haut débit à l'aide d'un routeur (non fourni) conformément à l'illustration. Si vous deviez rencontrer des problèmes lors de la connexion à Internet, veuillez contacter le revendeur de votre routeur ou de votre modem et/ou votre fournisseur Internet. Remarque : Cet appareil devrait toujours être connecté s’il est situé dans un rayon de moins de 15 mètres autour de la borne d'accès sans fil. Néanmoins, la connexion dépend de la performance de votre routeur et également d’autres facteurs extérieurs tels que du nombre de murs, de portes et de vitres, et de l’épaisseur de ceux-ci.
« Réglages » à « Système » à « Connexion » à « Statut » à « Configuration ».

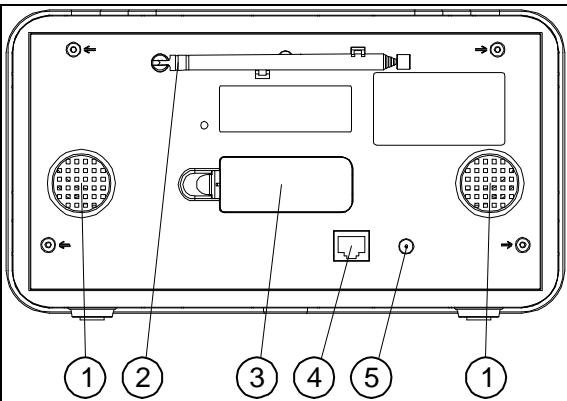

Branchez l’adaptateur secteur dans une prise secteur 230 V AC - 50 Hz et insérez l’autre extrémité dans l’entrée DC IN 12 V située à l’arrière de l’appareil.
Raccordez la sortie ligne ou la prise écouteurs d’un appareil audio externe (par exemple, un lecteur MP3) à l'entrée auxiliaire AUX IN de la radio Internet à l’aide du câble auxiliaire (fourni).
Branchez les écouteurs (non fournis) à la sortie écouteurs située sur le panneau avant de cet appareil pour écouter de la musique sans déranger votre entourage. Les hautparleurs sont alors automatiquement désactivés.

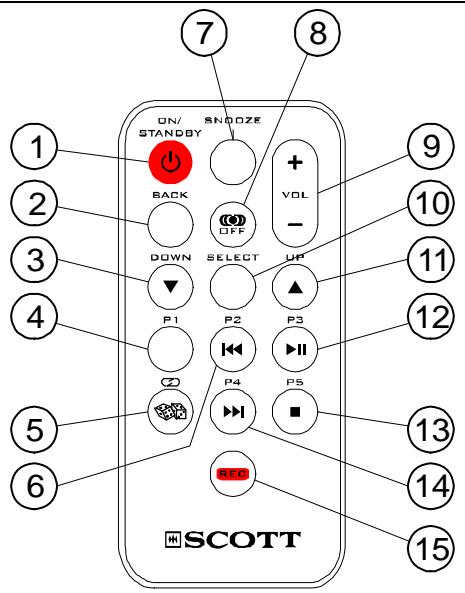

1. Retirez le couvercle du compartiment pour pile à l’arrière de la télécommande. Pour ce faire, poussez la languette vers la droite tout en retirant le couvercle. 2. Insérez une pile au lithium de 3 V (CR2025 ou équivalent) en veillant à respecter la polarité (+), conformément au schéma dessiné au dos de la télécommande. 3. Replacez le couvercle du compartiment pour pile. Remarque : Normalement, les piles ont une durée de vie d’environ un an, mais cette durée dépend de la fréquence d’utilisation de la télécommande. Si la télécommande ne fonctionne plus normalement, il convient de remplacer la pile. Installation des piles de sauvegarde de l’heure Sauvegarde de l’heure Lors d’une panne de courant, le réglage de l’heure peut être sauvegardé au moyen de deux piles de type AAA/LR03 (non fournies). L’heure peut cependant avancer ou reculer très légèrement dans le temps et il peut donc être nécessaire de réajuster le réglage. Mise en place des piles 1. Retirez le couvercle du compartiment pour piles situé à l’arrière de l’appareil. Pour ce faire, appuyez sur le couvercle tout en le retirant. 2. Insérez deux piles de type AAA/LR03 (piles alcalines de préférence) en veillant à respecter la polarité, conformément au schéma situé à l’intérieur du compartiment. 3. Replacez le couvercle du compartiment pour piles. Remarque : Pour un fonctionnement optimal, il est recommandé de remplacer les piles tous les 6 mois. Précautions relatives à l’utilisation de piles 1. ATTENTION : Veillez à remplacer correctement la pile afin d’éviter tout risque d’explosion. Utilisez uniquement des piles répondant aux recommandations du fabricant.
3. Retirez les piles lorsqu’elles sont hors d’usage, car elles pourraient couler. 4. Débarrassez-vous des piles usagées conformément à la réglementation environnementale en vigueur.
« CONNEXIONS »), appuyez sur la touche (ON/STANDBY) pour mettre l'appareil en marche ou passer en mode veille.

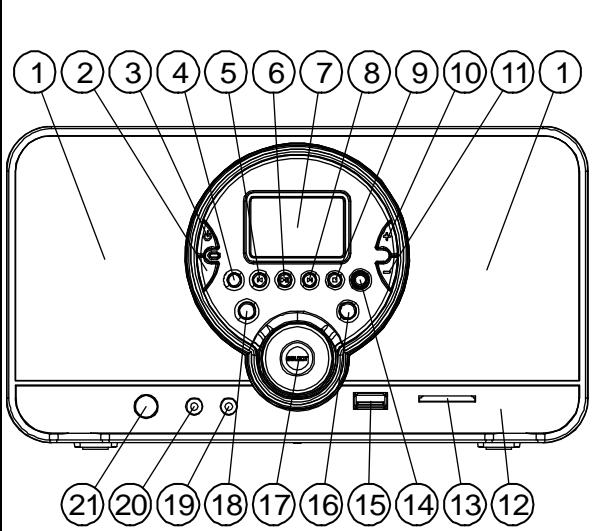

A l’aide des touches du panneau avant Tournez le bouton SCROLL/SELECT/SNOOZE pour faire défiler le menu. Appuyez ensuite sur ce bouton pour confirmer votre sélection. Pour revenir au menu précédent, appuyez sur la touche BACK. Pour revenir au menu principal, maintenez enfoncée la touche BACK. Pour saisir un chiffre, pendant le réglage de l’horloge par exemple, tournez le bouton SCROLL/SELECT/SNOOZE pour choisir le chiffre adéquat puis appuyez sur le bouton pour confirmer votre choix. Pour la saisie de caractères, lors de la saisie d’une clé WEP/WPA par exemple (pendant la configuration de la connexion Wi-Fi), tournez le bouton SCROLL/SELECT/SNOOZE pour sélectionner un chiffre ou un caractère puis appuyez sur le bouton pour confirmer votre choix. Utilisez les touches pour vous déplacer à l’intérieur du code. Appuyez longuement sur le P2/ , P4/ bouton SCROLL/SELECT/SNOOZE (ou appuyez sur la touche ) pour valider le code. A l’aide de la télécommande La manipulation est identique. Utilisez simplement les touches UP ou DOWN pour faire défiler le menu vers le haut ou vers le bas ou pour sélectionner un chiffre ou un caractère. Appuyez sur la touche pour confirmer votre choix et valider votre saisie. En effet, la télécommande ne prend pas en charge les pressions longues de touches. Dans le menu principal, vous pouvez choisir : « Radio FM », « Radio Internet », « USB/SD/MMC », « Entrée auxiliaire » et « Réglages ». Menu « Réglages » : Options Cette option vous permet de configurer la connexion Wi-Fi ou Ethernet, ou de vérifier le statut de la connexion. Cette option vous permet de mettre à jour le micrologiciel via Internet. Cette option vous permet de sélectionner la langue du menu OSD. Cette option vous permet de rétablir les paramètres par défaut de l’appareil.
Réglage de l’horloge 1. Sélectionnez les menus suivants : « Réglages » à « Horloge ». L’horloge s’affiche. 2. Tournez le bouton SCROLL/SELECT/SNOOZE pour régler les heures et appuyez dessus pour confirmer. 3. Répétez l’étape 2 pour régler les minutes. Réglage de l’alarme 1. Sélectionnez les menus suivants : « Réglages » à « Alarme » à « Régler/activer ». L’heure de l’alarme s’affiche. 2. Suivez les étapes 2 et 3 de la section « Réglage de l’horloge » pour régler l’heure de l’alarme. Cet appareil vous permet de choisir la source au son de laquelle vous souhaitez vous réveiller. 1. Pour activer la fonction alarme, sélectionnez les menus suivants : « Réglages » à « Alarme » à « Régler/activer ». Veuillez régler l’heure de l’alarme si nécessaire. Appuyez sur la touche SELECT pour confirmer. 2. Pour sélectionner la source au son de laquelle vous souhaitez vous réveiller, choisissez l’option « Sélect. source ». Vous avez le choix entre l'une des sources suivantes : « Présélection FM », « Synton. FM » (syntonisation manuelle d’une station FM), « Radio Internet », « USB/SD/MMC » et « Buzzer ». 3. L’appareil se met en marche à l’heure réglée, au mode que vous avez choisi. 4. Appuyez sur la touche pour arrêter l’alarme, qui s’enclenchera de nouveau le lendemain à la même heure. 5. Pour désactiver complètement l’alarme, sélectionnez les menus suivants : « Réglages » à « Alarme » à « Désactiver ». F-10
Le niveau de volume du buzzer est préréglé et ne peut pas être modifié. Par contre, le niveau de volume des autres sources peut être ajusté à l’aide des touches VOL+/-.
Lorsque l’alarme se met en marche, appuyez sur le bouton SCROLL/SELECT/SNOOZE. L’alarme s’éteint et reprend après 8 minutes. La fonction de répétition d’alarme peut être utilisée consécutivement pendant une heure. Pour annuler cette fonction, appuyez sur la touche . L’alarme s’arrête et s’enclenchera à nouveau le lendemain.
1. Appuyez sur la touche (ON/STANDBY) pour mettre l’appareil en marche. 2. Sélectionnez les menus suivants : « Radio FM » à « Synton. FM ». 3. Pour effectuer une syntonisation automatique, tournez le bouton SCROLL/SELECT/SNOOZE puis relâchez-le. Vous pouvez également utiliser les touches UP / DOWN de la télécommande. 4. Pour rechercher manuellement une station, appuyez brièvement sur le bouton SCROLL/SELECT/SNOOZE pour passer en mode de recherche manuelle puis tournez le bouton pour modifier la fréquence. Pour repasser en mode de recherche automatique, appuyez une nouvelle fois sur le bouton SCROLL/SELECT/SNOOZE. Réception optimale Lorsque vous écoutez une station FM, étirez l’antenne et positionnez-la de manière à obtenir la meilleure réception possible.
1. Pour mettre en mémoire la station en cours, maintenez enfoncée l’une des touches P1 à P5 de l’appareil. 2. Répétez l’étape 1 pour mémoriser d’autres stations. Remarque : La télécommande ne prend pas en charge les pressions longues de touches, c’est pourquoi il n’est pas possible d’utiliser les touches P1 à P5 de la télécommande pour mémoriser une station.
Directement à l’aide des touches P1 à P5 En mode radio FM, appuyez sur l'une des touches P1 à P5 pour écouter l’une des stations FM présélectionnées. F-11
« Connexion » à « Ethernet » à « IP auto (DHCP) » ou « IP fixe ». Sélectionnez l’option « IP auto (DHCP) » ou « IP fixe » en fonction du type de votre connexion Internet. Vous devez sélectionner l'une de ces deux options pour que l'appareil puisse se connecter à Internet. En mode « IP auto (DHCP) », l’attribution d’une adresse IP est automatique. En mode « IP fixe », vous devez entrer manuellement les données de votre adresse IP que vous pouvez vous procurer auprès de votre fournisseur d’accès à Internet. Pour saisir ces données IP, parcourez les menus suivants : « Adresse IP: » à « Masque IP: » à « Passerelle IP: » à « DNS IP: »
1. Connectez la borne d’accès sans fil (Wi-Fi) à votre connexion Internet haut débit à l'aide d'un routeur (non fourni) en vous référant à la section intitulée « CONNEXIONS ». 2. Parcourez les menus suivants : « Réglages » à « Système » à « Connexion » à « WiFi ». L’appareil scanne tous les réseaux sans fil disponibles et affiche leur nom (SSID). 3. Sélectionnez un réseau et appuyez sur la touche SELECT pour confirmer votre choix. 4. Sélectionnez le mode de cryptage adéquat : « Réseau ouvert », « Clé WEP » ou « Clé WPA ». 5. « Réseau ouvert » : Sélectionnez l’option « IP auto (DHCP) » ou « IP fixe ». SCROLL/SELECT/SNOOZE (ou appuyez sur la touche de la télécommande). Tant pour la connexion Ethernet que pour la connexion Wi-Fi, le message « Connexion réussie » s’affiche si l’appareil est bien relié à Internet. Si ce n’est pas le cas, le message « Echec connexion » s’affiche. Dans ce cas, veuillez de nouveau procéder à la saisie des données IP et de la clé WEP ou WPA. Vérifiez également si les réseaux câblés ou sans fil sont disponibles et fonctionnent.
Une fois l’appareil connecté à Internet, sélectionnez l’option « Radio Internet » du menu principal pour profiter du service de stations de radio Internet vTuner. Voici les différentes options de ce menu : Options Pays « Favorites » L’appareil détecte automatiquement le pays dans lequel il se trouve et affiche les stations de radio Web de ce pays. L'option « Favoris » vous permet de retrouver vos stations préférées. Cette option vous permet de choisir un pays puis de sélectionner une station de radio Web de ce pays. Cette option vous permet de choisir une catégorie : « News » (actualités), « Comedy » (comédie), « Dance » et « Sports », etc. Cette option vous permet d’accéder directement aux stations qui ont été ajoutées lors de la dernière mise à jour. Cette option vous permet d’accéder aux stations les plus écoutées.
Genre » (podcasts par genre) Présélections de stations Web Vous pouvez mémoriser jusqu’à cinq stations Web. La procédure pour mémoriser des stations Web est identique à celle présentée dans la section « Présélections de stations de radio FM ». Mémorisez-les à l’aide des touches P1 à P5.
Cette liste est enregistrée dans le menu « Favoris ». 1. Lorsque la station de radio Web en cours vous plaît, appuyez longuement sur la touche SELECT de l’appareil pour l'enregistrer dans le menu « Favoris ». Remarque : la télécommande ne prend pas en charge les pressions longues de touches. 2. Pour retrouver une station enregistrée dans le menu « Favoris », parcourez les menus suivants : « Radio Internet » à « Favoris » puis choisissez la station de votre choix. 3. Appuyez sur la touche SELECT pour confirmer. / . Sortez 4. Pour enlever une station de la liste des favoris, appuyez sur la touche du menu « Favoris » et entrez-y à nouveau pour vérifier si la station est bien effacée de la liste des favoris. Remarques : Notez que certaines stations radio n’émettent pas 24 heures sur 24 ou ne sont pas toujours en ligne. Contrairement à l’antenne FM, l’antenne Wi-Fi est intégrée dans l’appareil. Afin d’obtenir la meilleure réception de la connexion sans fil, placez l’appareil à proximité de la borne d’accès sans fil. La réception dépend également de la performance de votre routeur et de certains facteurs externes.
Vous pouvez également copier les fichiers de votre clé USB sur votre carte SD/MMC et inversement. En outre, votre radio Internet vous permet d’enregistrer des émissions de stations Web et de stations FM sur une clé USB ou sur une carte SD/MMC.
2. Parcourez les menus « USB/SD/MMC » à « Lecture » à « USB » ou « SD/MMC ». 3. Parcourez les répertoires et sélectionnez-en un à l’aide de la touche SELECT. Choisissez ensuite un fichier et appuyez sur la touche SELECT pour commencer la lecture. 4. Pour passer au fichier précédent / suivant, appuyez sur la touche P2/ / P4/ . 5. Pour mettre la lecture en pause, appuyez sur la touche P3/ . Appuyez de nouveau sur cette touche pour reprendre la lecture. 6. Appuyez sur la touche P5/ pour arrêter la lecture. F-14
Appuyez de manière répétée sur la touche / pour sélectionner l'un des modes de , répétition d’un répertoire , lecture lecture suivants : répétition d’un fichier aléatoire ou fonction de répétition / lecture aléatoire désactivée.

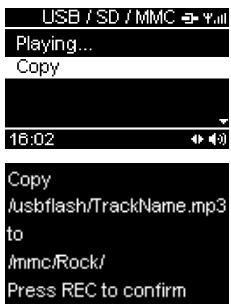

1. Insérez une clé USB et une carte SD/MMC dans l’appareil. 2. Parcourez les menus « USB/SD/MMC » à « Copier » à « USB » ou « SD/MMC ». 3. Sélectionnez le fichier que vous souhaitez copier et appuyez sur la touche SELECT pour confirmer. 4. Choisissez un répertoire de destination pour ce fichier et appuyez . sur la touche Remarque : Si l’espace disponible sur le périphérique de destination est insuffisant, la copie ne sera pas possible. Assurez-vous que le support comprenne au moins un répertoire pour y placer le fichier copié. Certains disques durs externes peuvent ne pas être pris en charge. Préférez les disques durs équipés d’une alimentation autonome. En raison de différences techniques, certaines clés USB, cartes SD/MMC et certains lecteurs MP3 peuvent requérir plus de temps pour être lus. Dans certains cas, la lecture est même impossible.
1. Connectez le câble auxiliaire (fourni) à l’entrée AUX IN. Référezvous à la section « CONNEXIONS ». 2. Dans le menu principal, sélectionnez la source d’entrée « Entrée auxiliaire ». 3. Utilisez votre appareil externe comme d’habitude : sélectionnez un titre et lancez la lecture. 4. Réglez le niveau de volume des deux appareils. Remarque : En mode entrée auxiliaire, cet appareil ne peut pas afficher les informations musicales (par exemple, le numéro de plage) de votre appareil externe.
2) Appuyez sur la touche avez inséré une clé USB et une carte SD/MMC dans l'appareil, sélectionnez la source de destination (USB ou SD/MMC). Appuyez sur la touche SELECT pour confirmer. 3) Vous pouvez donner un nom au fichier que vous allez créer. Pour ce faire, utilisez le bouton SCROLL/SELECT/SNOOZE pour choisir un caractère, la touche BACK pour effacer un caractère et la touche P4 pour passer au caractère suivant. Appuyez ou sur la touche SELECT pour ensuite sur la touche lancer l'enregistrement. 4) Pour arrêter l’enregistrement, appuyez sur la touche . Le fichier est alors enregistré sur le support choisi.
Vous pouvez également maintenir enfoncée la touche directement l’enregistrement sur la clé USB. L'appareil attribuera alors un nom par défaut au fichier créé. Cette fonction ne vous permet donc pas de personnaliser le nom du fichier. Si aucune clé USB n’est insérée dans l’appareil, l’enregistrement s’effectuera sur la carte SD/MMC. Remarque : la télécommande ne prend pas en charge les pressions longues de touches.
2. Pour procéder à l’enregistrement, suivez les étapes 2 à 4 de la section « Enregistrement d’une émission de station Web ou FM ». Remarque : Si l’espace disponible sur le périphérique de destination est insuffisant, la copie ne sera pas possible.
Renseignez-vous pour connaître le centre de recyclage le plus proche. Consultez les autorités locales ou votre revendeur pour plus de détails (Directive sur les déchets des équipements électriques et électroniques).
2.2 Dans le cas d’une connexion câblée (Ethernet), vérifiez si le câble Ethernet est bien branché. 2.3 Vérifiez si un serveur DHCP est disponible ou si vous avez bien configuré une adresse IP fixe sur la radio. Lisez les instructions fournies avec la borne d’accès sans fil afin de configurer le serveur DHCP. 2.4 Vérifiez si votre borne d’accès sans fil ne restreint pas les connexions à certaines adresses MAC. Vous trouverez l’adresse MAC de l’appareil en naviguant dans les menus : « Réglages » à « Système » à « Connexion » à « Statut » à « Configuration ». 2.5 Si votre réseau est crypté, vérifiez si vous avez saisi le bon code WEP ou WPA. 3.1 La station choisie n’émet pas 24 heures sur 24. 3.2 La station a atteint le nombre maximum permis d’auditeurs en ligne. 3.3 La station n’émet plus. 3.4 Le lien de la station n’est plus actif. 3.5 La connexion Internet entre le serveur (souvent localisé dans un autre pays) et vous est trop lente.
établie mais impossible de capter une station radio
4. Impossible d'insérer une clé USB ou une carte 5.2 Cet appareil ne prend pas en charge le format NTFS. Vérifiez si le système de fichiers de la clé USB est bien au format FAT ou FAT32. 5.3 Certaines clés USB, cartes SD/MMC ou lecteurs MP3 peuvent ne pas être lus en raison de particularités techniques.
6.2 Réinitialisez l’appareil en débranchant le cordon d’alimentation secteur pendant quelques secondes, puis rebranchez-le. 7.1 Réglez le niveau de volume. 7.2 Débranchez les écouteurs. 8.1 Rapprochez-vous de l’appareil et dirigez la télécommande vers le capteur infrarouge. 8.2 Insérez la pile en veillant à respecter la polarité (+) conformément au schéma dessiné au dos de la télécommande. 8.3 Remplacez la pile. 8.4 La télécommande ne prend pas en charge les pressions longues de touches.
Internet, disponible à l’adresse http://www.awox.com/scott. Débranchez l’adaptateur secteur et insérez votre clé USB dans l'appareil. Rebranchez l’adaptateur secteur et l’appareil effectuera automatiquement la mise à jour du système.
Dimensions 138 (H) x 253 (L) x 131 (Pr.) mm Poids (sans l’adaptateur secteur)
