MODE D'EMPLOI DIMAGE SCAN DUAL MINOLTA

Félicitations pour l'achat de cet appareil Minolta Dimâge Scan Dual. Le Dimâge Scan Dual est un scanner de film double, capable de scannériser directement des films 135 et des films nouveau format (APS) avec l'adaptateur optionnel AD-10 APS.

Ce mode d'emploi a été conçu pour vous aider à comprendre et utiliser votre scanner. Pour profiter pleinement de ses possibilités, merci de lire entièrement ce mode d'emploi.

Ce scanner est livré avec le logiciel DS Dual, pilote TWAIN de Adobe Photoshop TM et de Adobe PhotoDeluxe TM. Avant d'utiliser le Dimâge Scan Dual, il est recommandé de bien connaître le fonctionnement du micro-ordinateur PC et de son interface. La bonne connaissance du maniement de la souris, des menus et des commandes de Windows est nécessaire avant d'utiliser le logiciel de pilotage du Dimâge Scan Dual Minolta.

Ce mode d'emploi ne reprend pas les instructions de base pour l'utilisation d'un PC ni celles concernant le logiciel Adobe Photoshop, Windows 95®, Windows 98, Windows NT. Consulter les modes d'emplois respectifs de ces produits pour apprendre à les utiliser.

MS, MS-DOS, Microsoft, Windows® et Windows 95® sont des marques déposées de Adobe Systems Inc.

Adobe®, Photoshop TM et Adobe PhotoDeluxe TM sont des marques déposées de Adobe Systems Inc.

Corel Draw est une marque déposée par la société Corel.

Les noms de sociétés et de produits cités sont des marques ou des marques déposées et sont la propriété de leur sociétés respectives.

• Des changements ou modifications effectués sans accord des organismes de conformité peuvent annuler la légitimité de l'utilisateur à utiliser cet appareil.
• Ce mode d'emploi ne peut être reproduit, en totalité ou en partie, sans une autorisation écrite de Minolta.
• Toutes les précautions ont été prises pour assurer la clarté et la précision de ce mode d'emploi. En cas d'erreurs ou d'omissions, merci de contacter la société Minolta.
• La société Minolta ne pourra être tenue pour responsable en cas de perte, de dégâts ou de tout autre incident lié à l'utilisation de cet appareil.

Ce label certifie que cet appareil est en conformité avec les normes de l'Union Européenne concernant les interférences électriques. CE signifie Conformité Européenne.

Cet appareil est conforme à l'article 15 des normes FCC. Son utilisation est liée aux conditions suivantes: (1) L'appareil ne doit pas émettre d'interférences, (2) il doit accepter de recevoir des interférences, y compris certaines pouvant perturber son fonctionnement.

Ne pas retirer les noyaux de ferrite scellés sur le câble SCSI.

Cet appareil numérique de la classe B est conforme aux exigences du règlement sur le matériel brouilleur du Canada.

Testé par: The Minolta Corporation

101 Williams Drive

Ramsey, New Jersey 07446

USA

Nous vous conseillons de lire attentivement les recommandations de sécurité avant d'utiliser cet appareil.

ATTENTION

Pour éviter l'incendie ou l'électrocution:

• Raccorder l'appareil uniquement sur la tension-secteur indiquée.
• Ne pas l'exposer à l'eau ou d'autres liquides.
• Ne pas insérer d'objets métalliques dans l'appareil.
• Ne pas manipuler les câbles et les prises avec des mains mouillées.
• Débrancher l'appareil lorsqu'il n'est pas utilisé.

Une utilisation inadaptée du câble-secteur peut entraîner des risques d'incendie ou d'électrocution

• Brancher correctement le câble-secteur dans une prise de courant.
• Ne pas tirer sur le câble. Pour le débrancher, le saisir fermement par le connecteur.
• Ne pas couper, vriller, chauffer ou modifier le câble-secteur. Ne pas le placer sous un objet lourd.
• Ne pas relier la broche terre à un tuyau ou à un câble de téléphone. Une mauvaise liaison à la terre entraîne un risque d'électrocution.

Cet appareil doit être correctement ventilé lors de son utilisation. Une obstruction des ouïes d'aération peut provoquer une surchauffe et accroît fortement les risques d'incendie.

- Ne pas utiliser ni stocker cet appareil dans un endroit poussiéreux ou très humide.

Au cas ou de la fumée, une odeur anormale ou tout autre incident venait à se produire, couper l'alimentation de l'appareil et le débrancher puis contacter le SAV Minolta.

Ne pas essayer de démonter l'appareil. Il renferme des circuits haute-tension. Pour toute réparation le confier exclusivement au SAV Minolta.

Ne pas laisser des enfants utiliser cet appareil ou jouer avec.

L'emballage doit renfermer les éléments suivants:

1. Dimâge Scan Dual Minolta

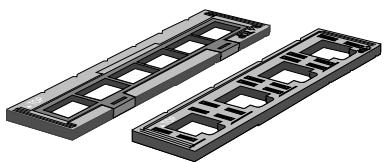

2. Passe-vues pour négatifs et diapositives 135
3. Câble SCSI SC-11
4. Câble-secteur

5. Cédérom d'installation du Dimâge Scan Dual

6. Guide référence

7. Certificat de garantie
8. CD-Rom du logiciel PhotoShop LE

Unité centrale: Micro-ordinateur compatible IBM PC/AT avec microprocesseur 486SX-25 MHz ou ultérieur. Un Pentium est recommandé pour bénéficier pleinement des possibilités du logiciel.

Système: Windows 95, Windows 98 et Windows NT

Mémoire: 8 Mo de RAM minimum en plus de celle utilisée par le système et PhotoDeluxe (ou Photoshop) 32 Mo sont recommandés pour profiter pleinement des possibilités du logiciel. 60 Mo d'espace disque disponible sont nécessaires.

Interface SCSI: Les cartes suivantes ont été testées avec le Dimâge Scan Dual : AHA-1520B, AHA-1540CP, AHA-2940J, AHA-2940U, AHA-2940AU, AHA-2910B, AVA-2902E, AVA-1505AE*

* Uniquement pour Windows 95 et Windows 98
* Aucune aide technique ne sera apportée dans le cadre de l'utilisation d'une carte SCSI non recommandée

Moniteur: Moniteur VGA avec carte graphique pouvant afficher 32.000 couleurs. Divers: PhotoShop 3.0.5, PhotoShop 4.0.1, PhotoShop 5.0.1, PhotoDeLuxe (1.0 et 2.0), Corel Draw (versions 7 et 8) et Corel PhotoPaint (dans Corel Draw) ont été testés avec succès avec le logiciel de contrôle du Dimâge Scan Dual.

TABLE DES MATIÈRES

SÉCURITÉ 1

CONTENU DE L'EMBALLAGE 2

SYSTÈME REQUIS ....2

TABLE DES MATIÈRES ....3

NOMENCLATURE 4

INSTALLATION DU SCANNER

Réglage du n° SCSI ....6

Raccordement du scanner 7

Installation du logiciel 10

MODE STANDARD (opérations de base)

Lancement du logiciel 16

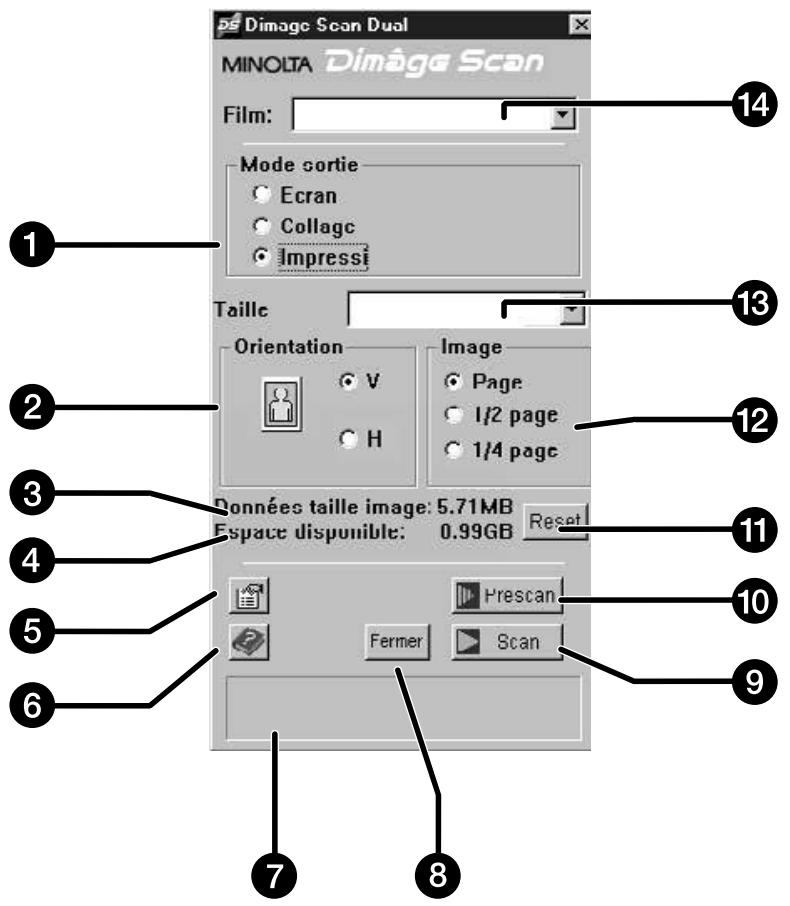

Fenêtre de contrôle: Nomenclature 18

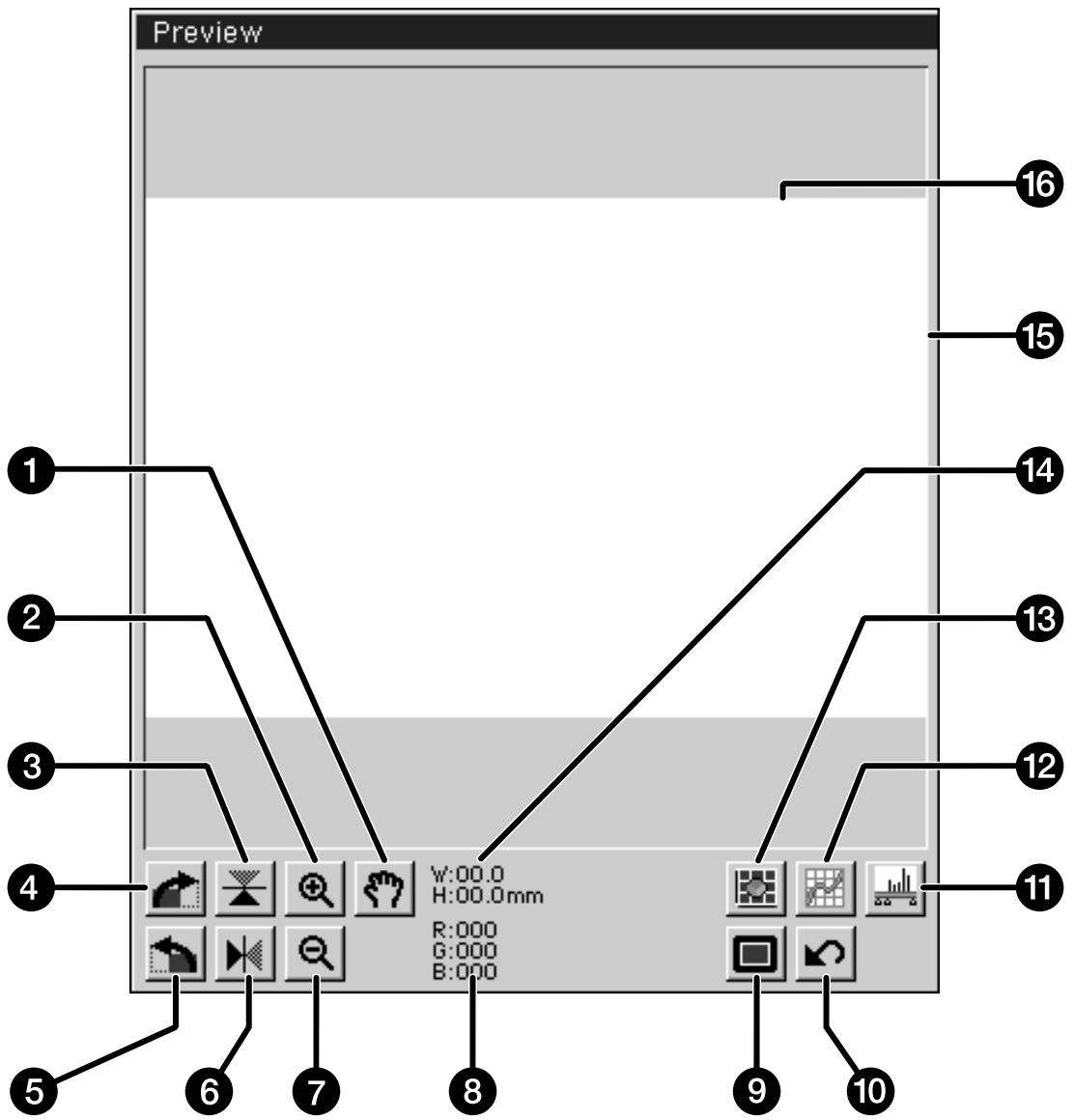

Fenêtre de prévisualisation: Nomenclature .....19

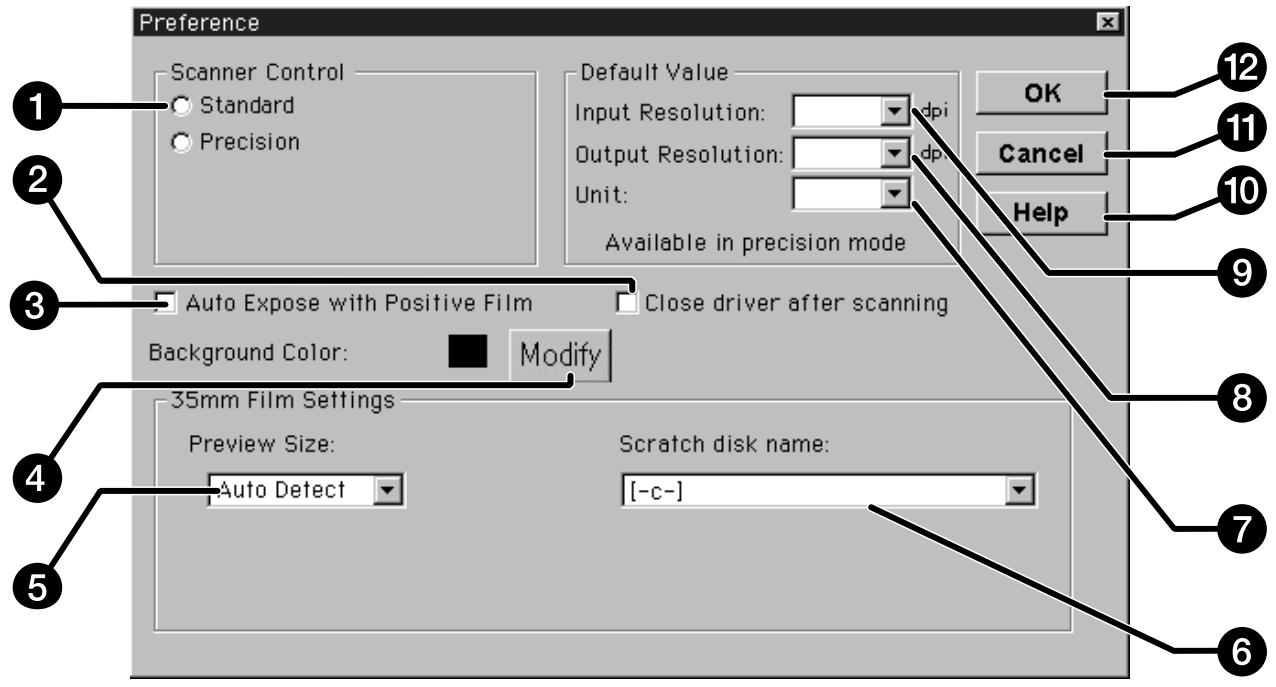

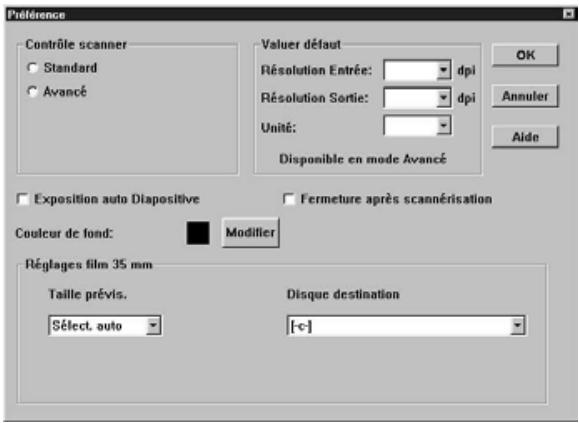

Boîte de dialogue Préférences: Nomenclature .....20

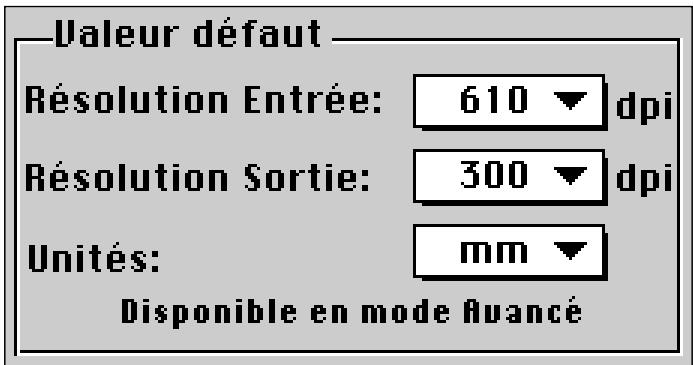

Réglages des préférences ....21

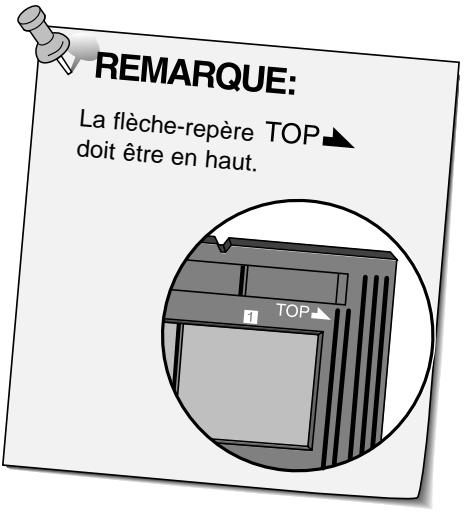

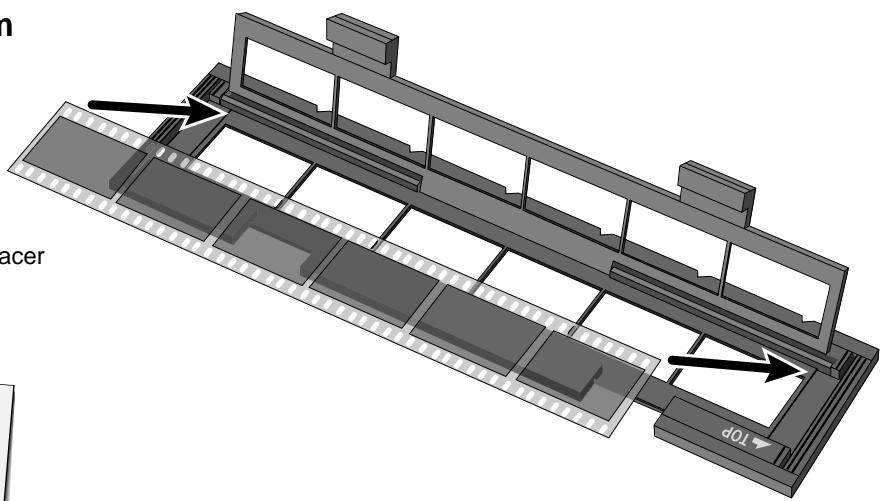

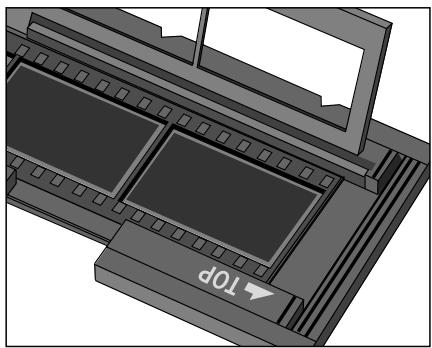

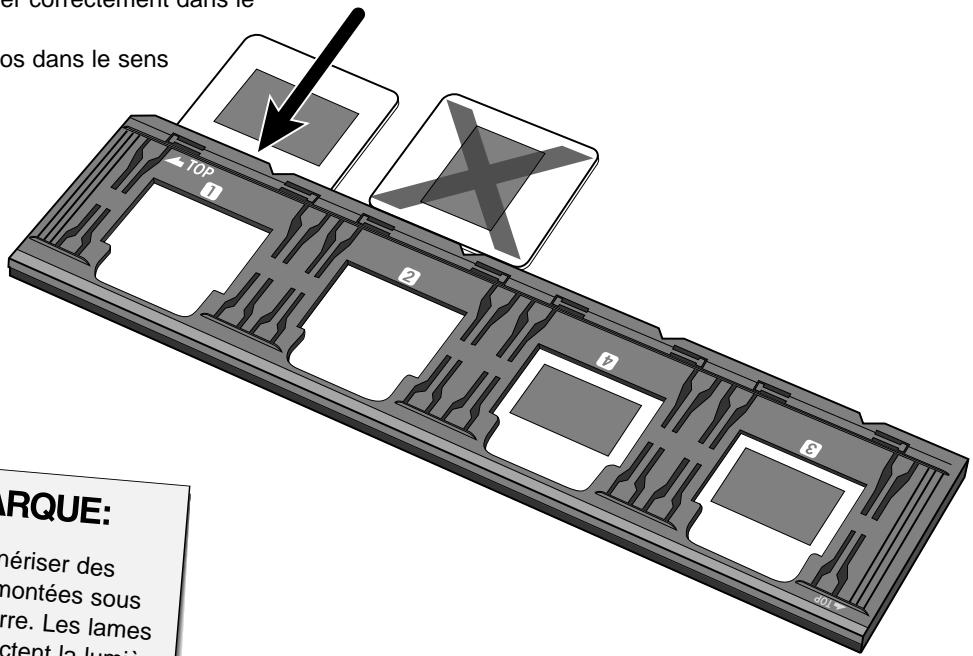

Chargement du passe-vues 23

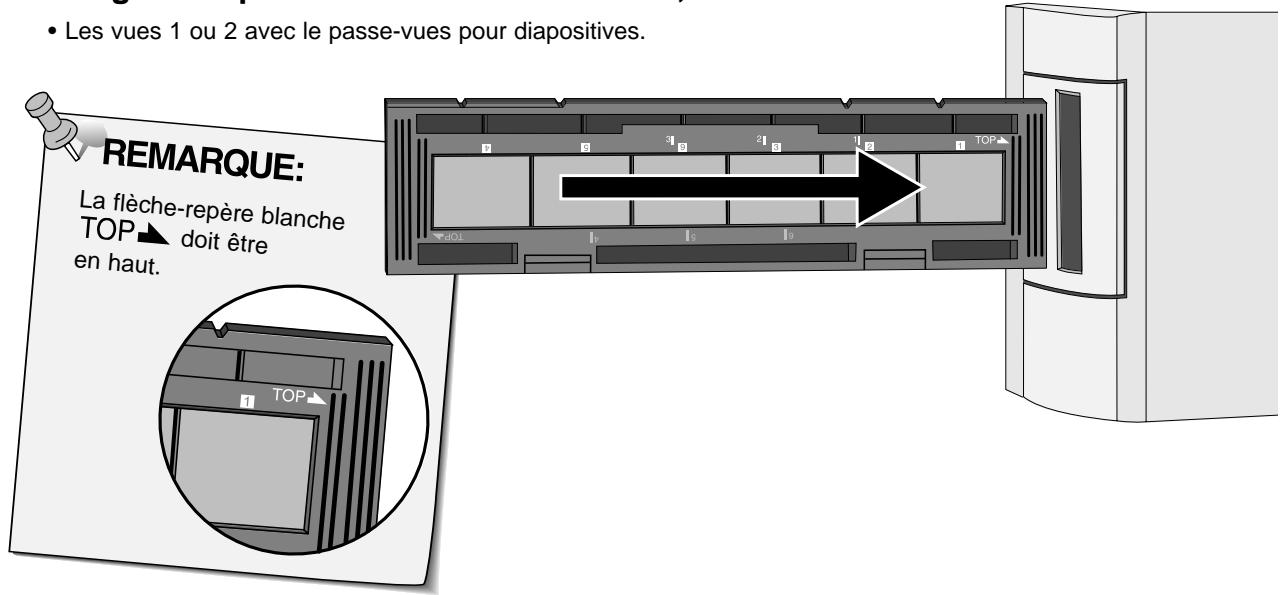

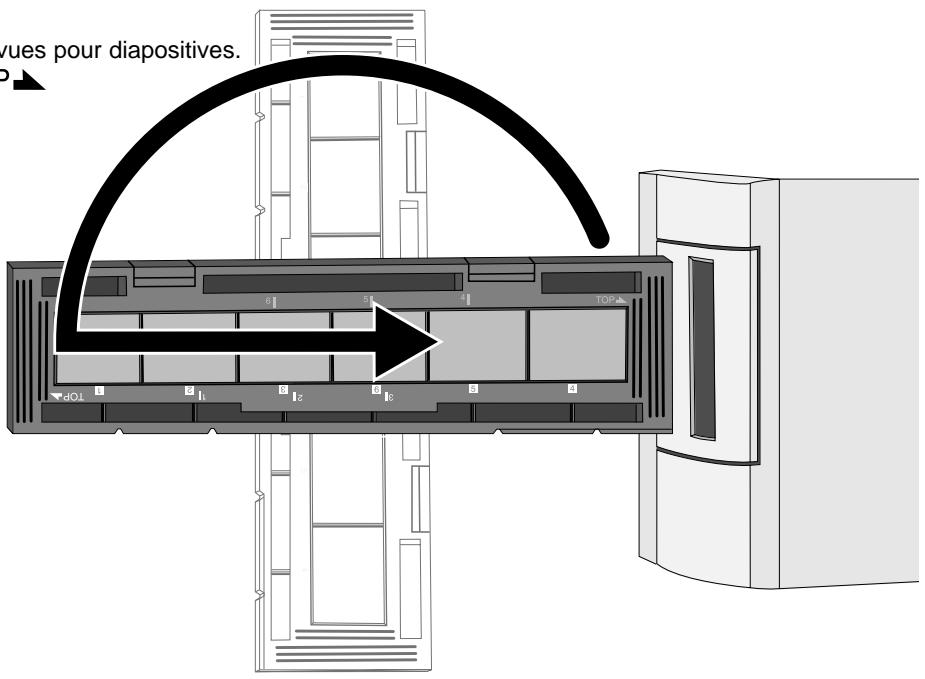

Insertion du passe-vues dans le scanner ....25

Réglage du type de film 26

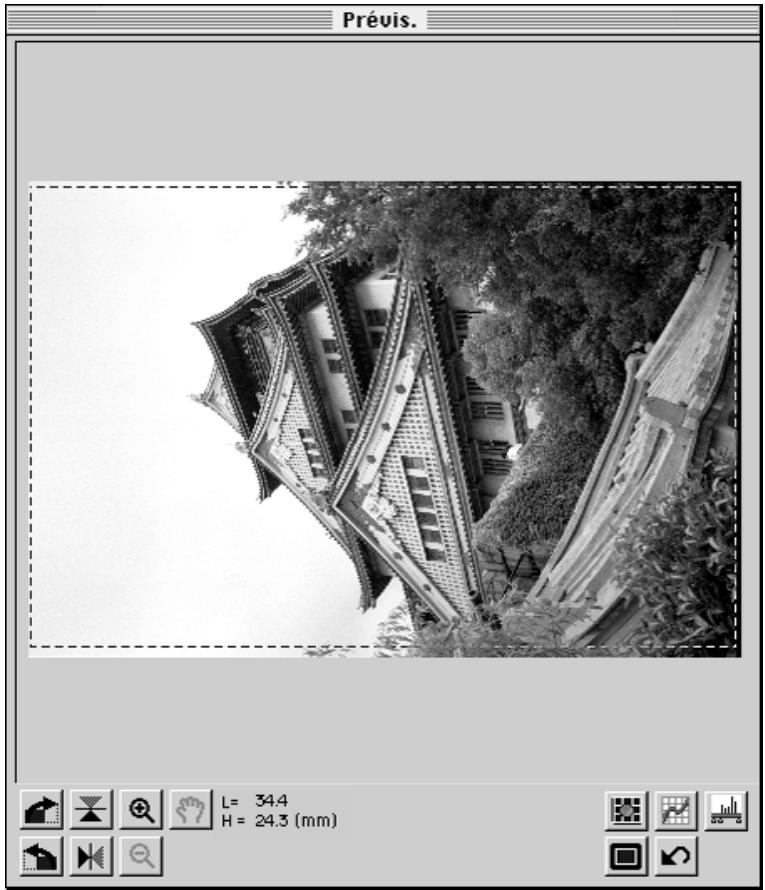

Préscannérisation .....26

Sélection de l'option de travail ....27

Orientation de l'image .29

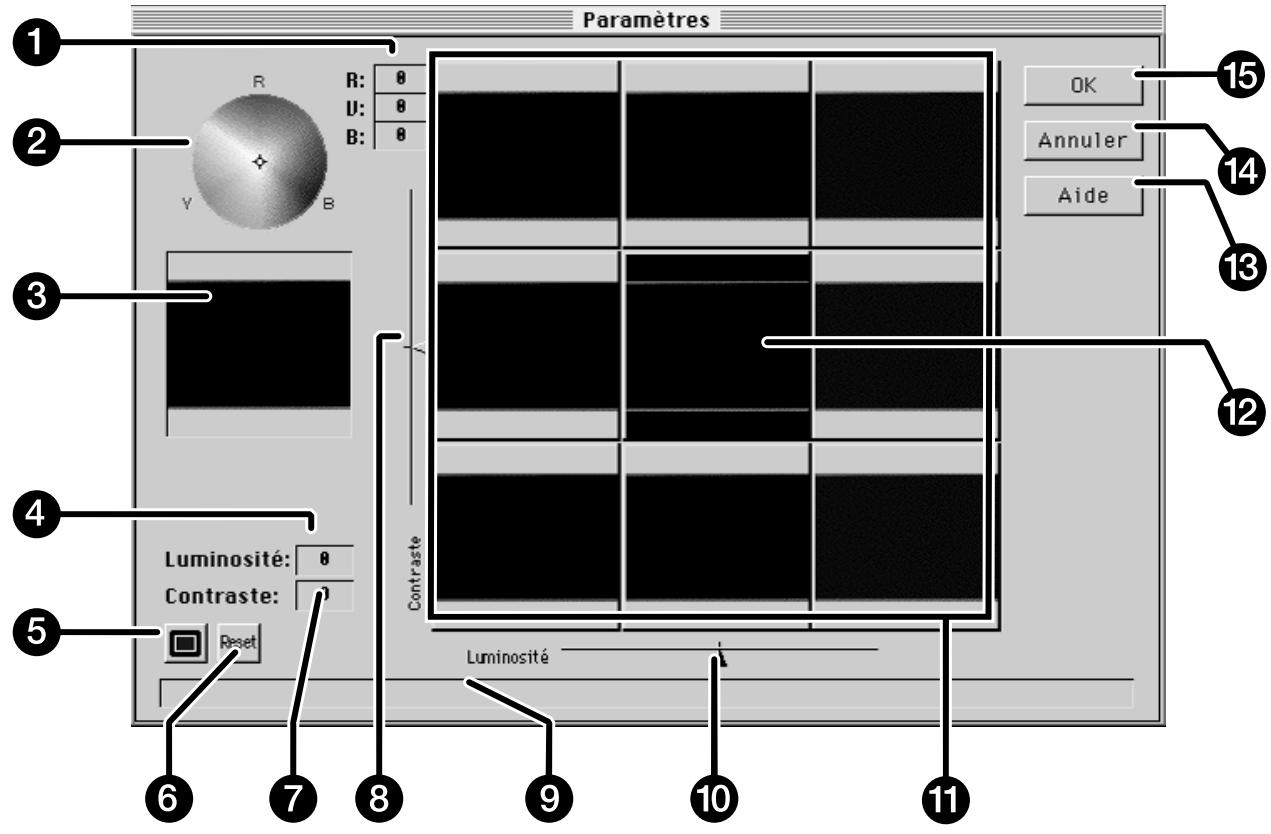

Boîte de dialogue Paramètres: Nomenclature 32

Correction/retouche de l'image 33

Scannérisation et enregistrement de l'image 34

MODE AVANCÉ (opérations détaillées)

Opérations détaillées, principes ....36

Fenêtre de contrôle du mode avancé: Nomenclature 37

Chargement et préscannérisation ....38

Orientation de l'image 39

Réglage de la résolution ....40

Notes sur la résolution 41

Réglages de scannérisation / Enregistrement et rappel 42

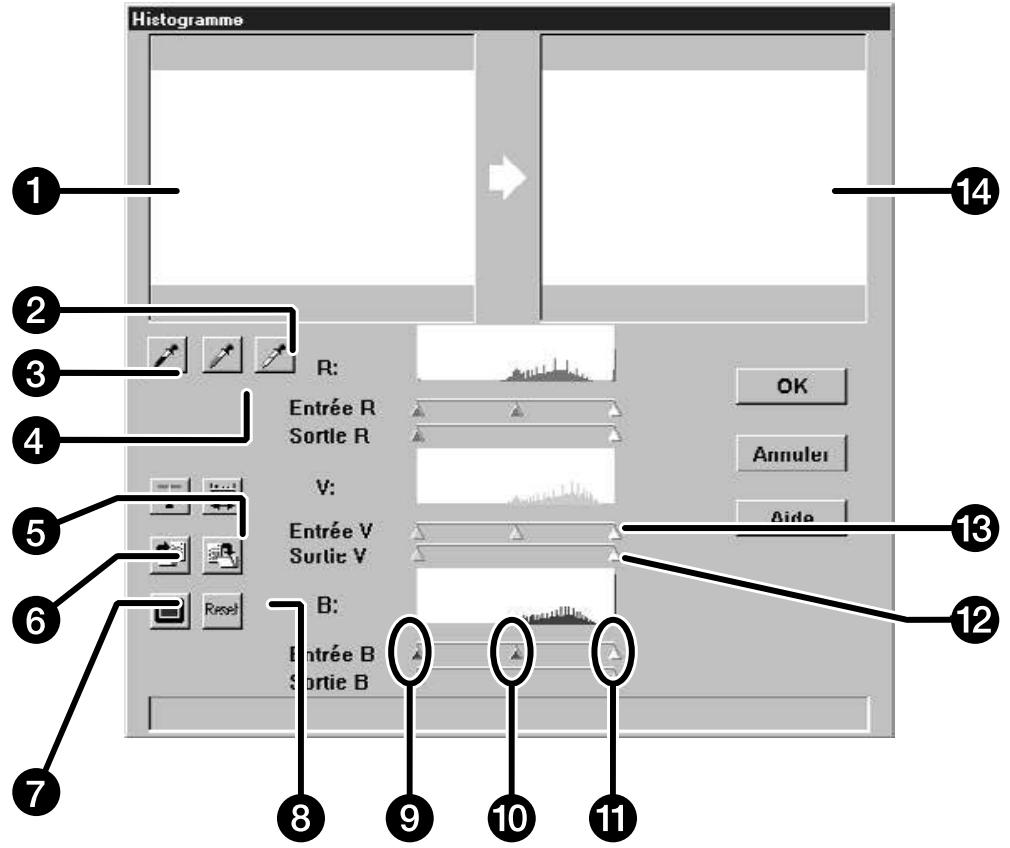

Boîte de dialogue Histogrammes: Nomenclature .....43

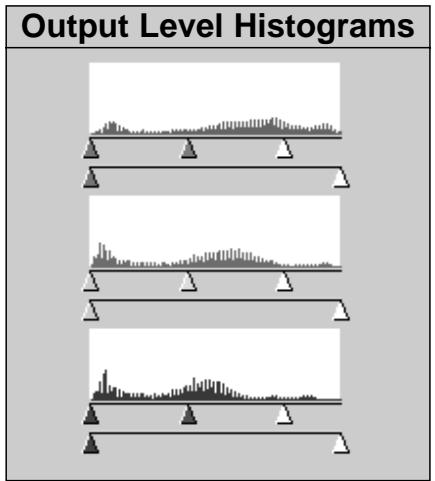

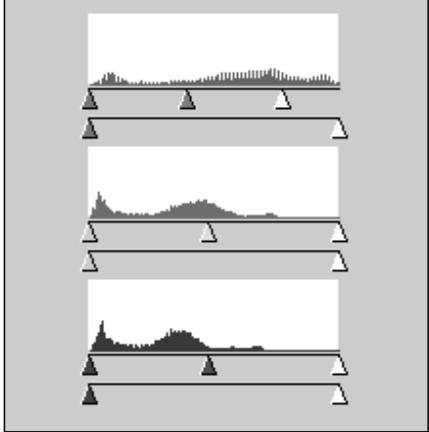

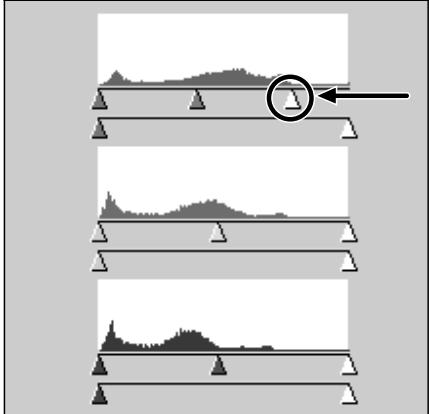

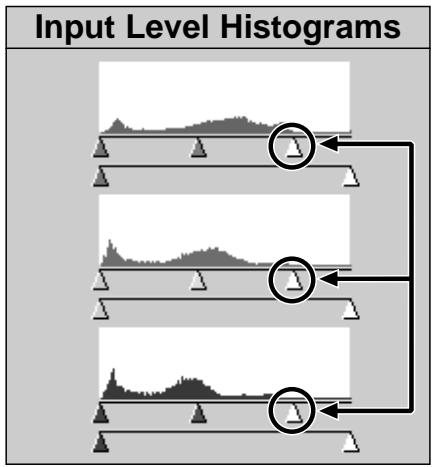

Retouche d'image: Histogrammes 44

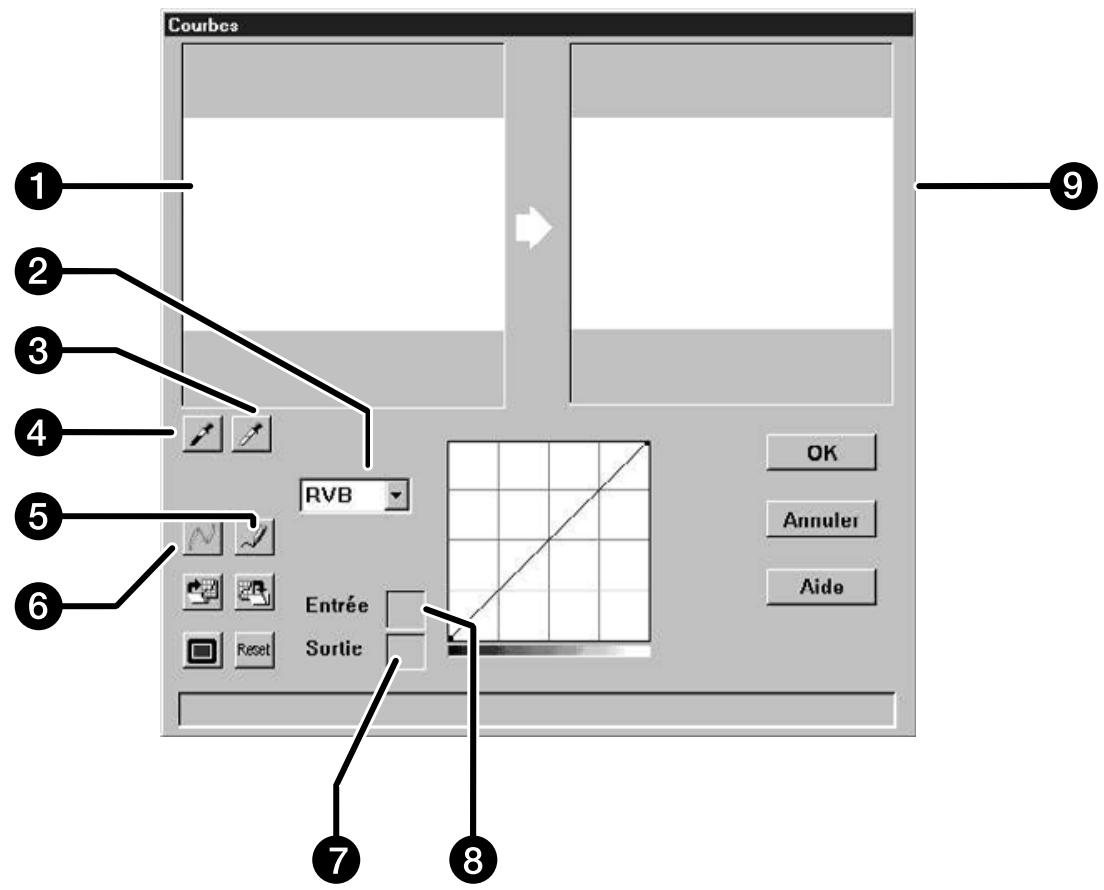

Boîte de dialogue Courbes : Nomenclature .....48

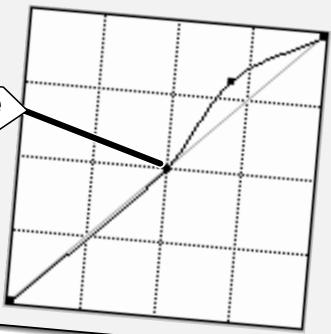

Retouche d'image: Courbes 49

Scannérisation et enregistrement de l'image .....52

SCANNÉRISATION D'UN FILM APS

Lancement du logiciel ....54

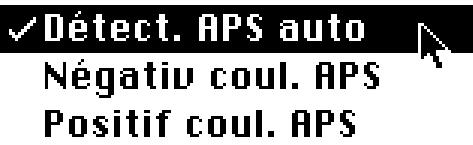

Réglage du type de film 55

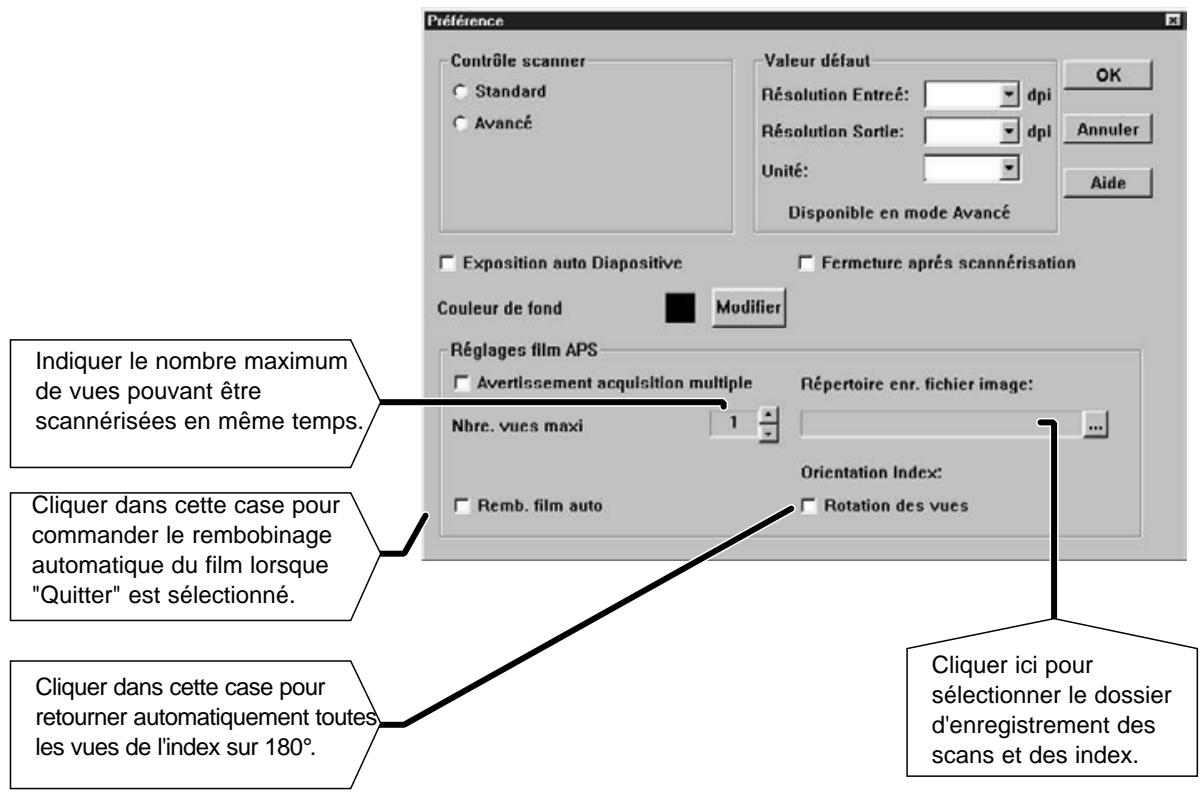

Réglage des Préférences APS 56

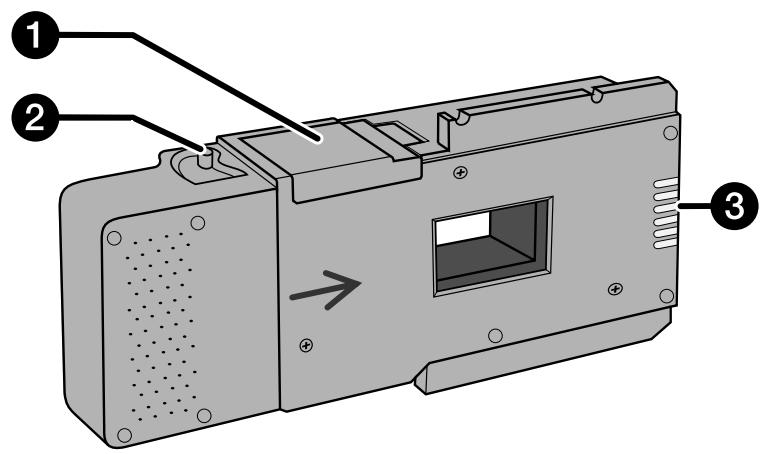

Adaptateur APS: Nomenclature .57

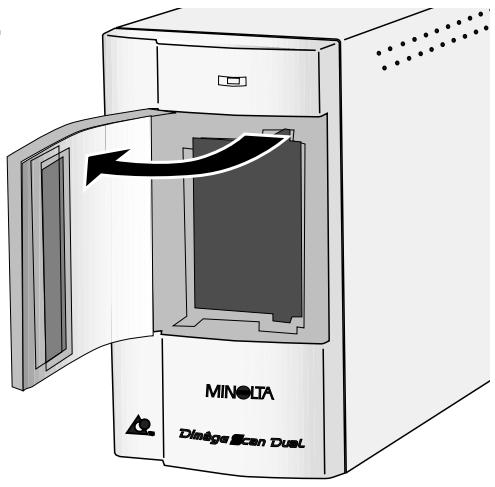

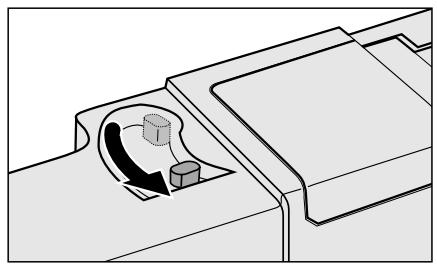

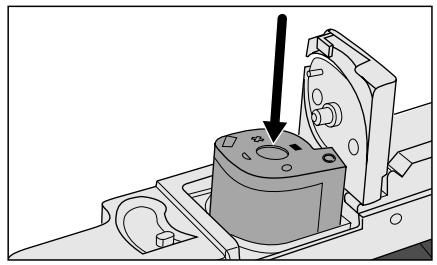

Chargement de l'adaptateur APS 57

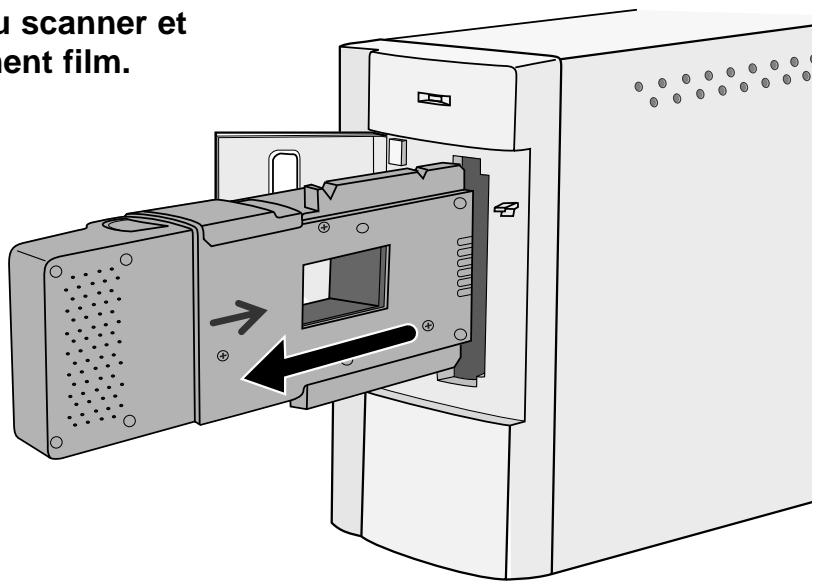

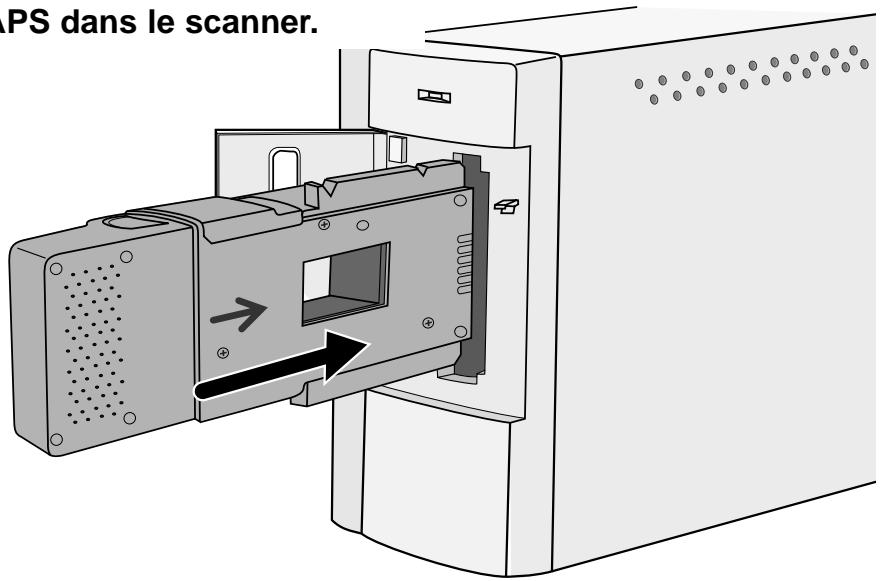

Insertion de l'adaptateur APS dans le scanner ....58

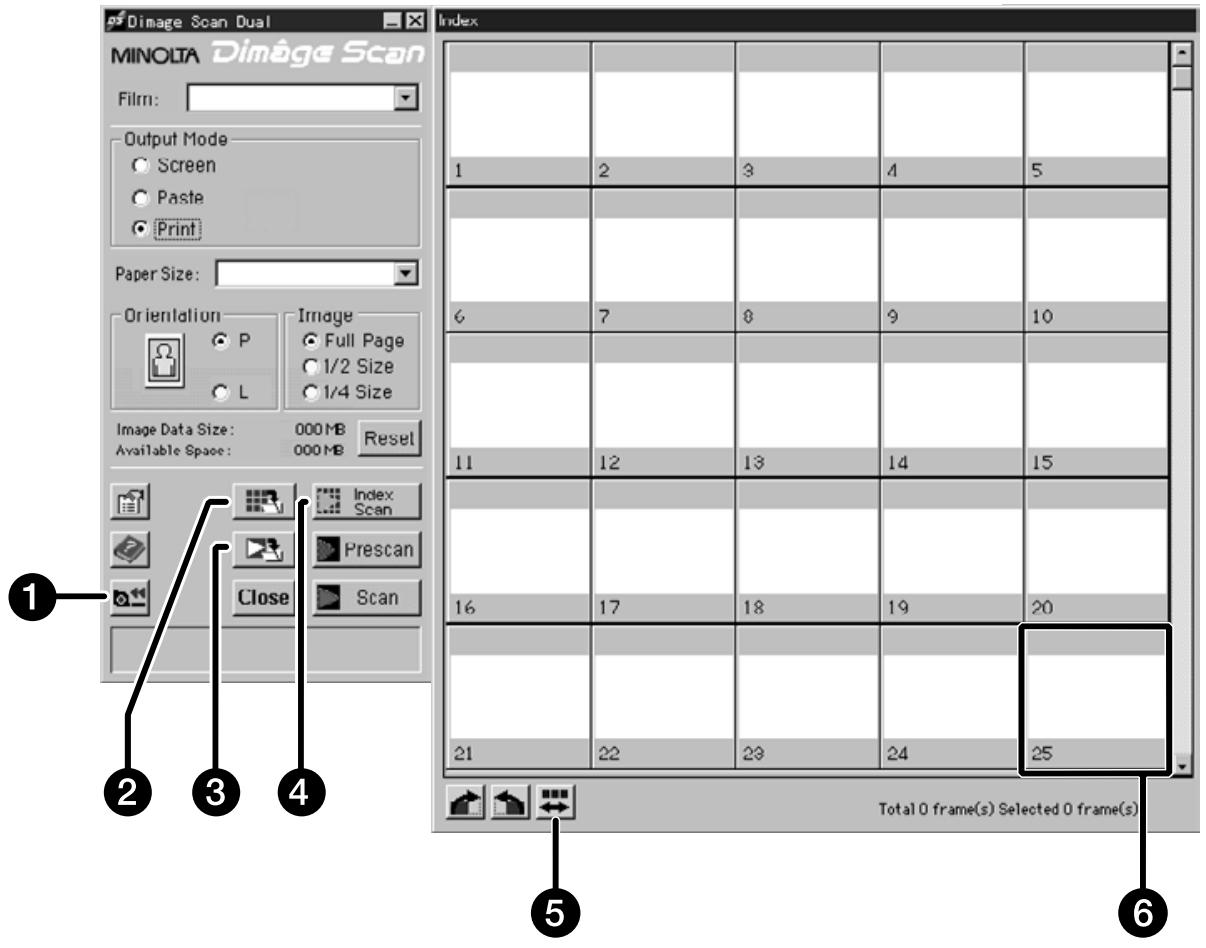

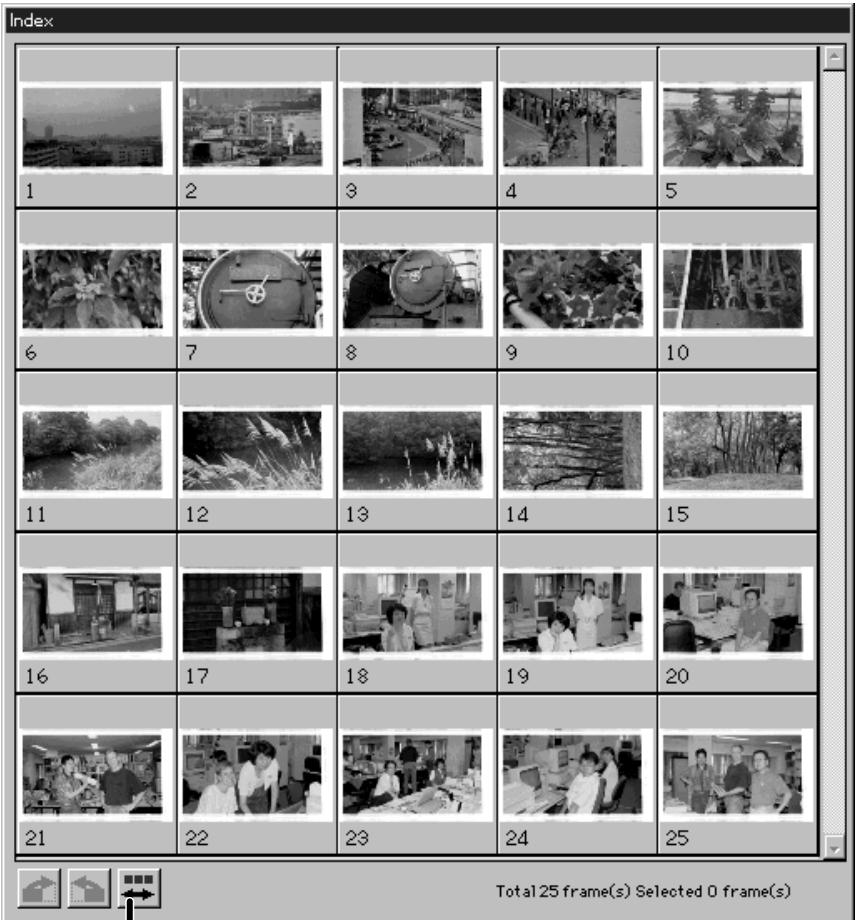

Planche-index de scans 59

Préscannérisation et retouche d'image 60

Scannérisation de l'image 61

Fermeture de la fenêtre APS 62

APPENDICE

Problèmes de fonctionnement ....64

SAV 65

Installation de Adobe PhotoDeluxe 66

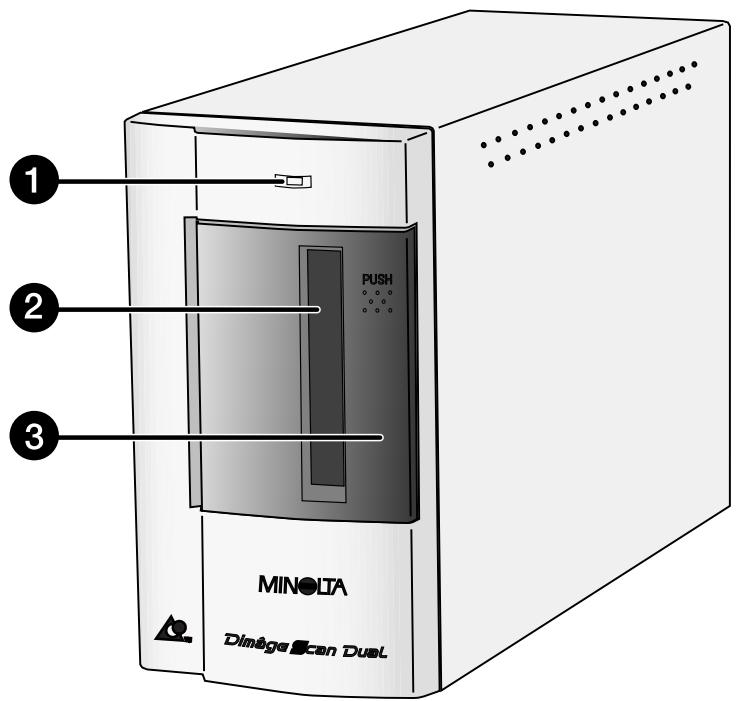

MINOLTA

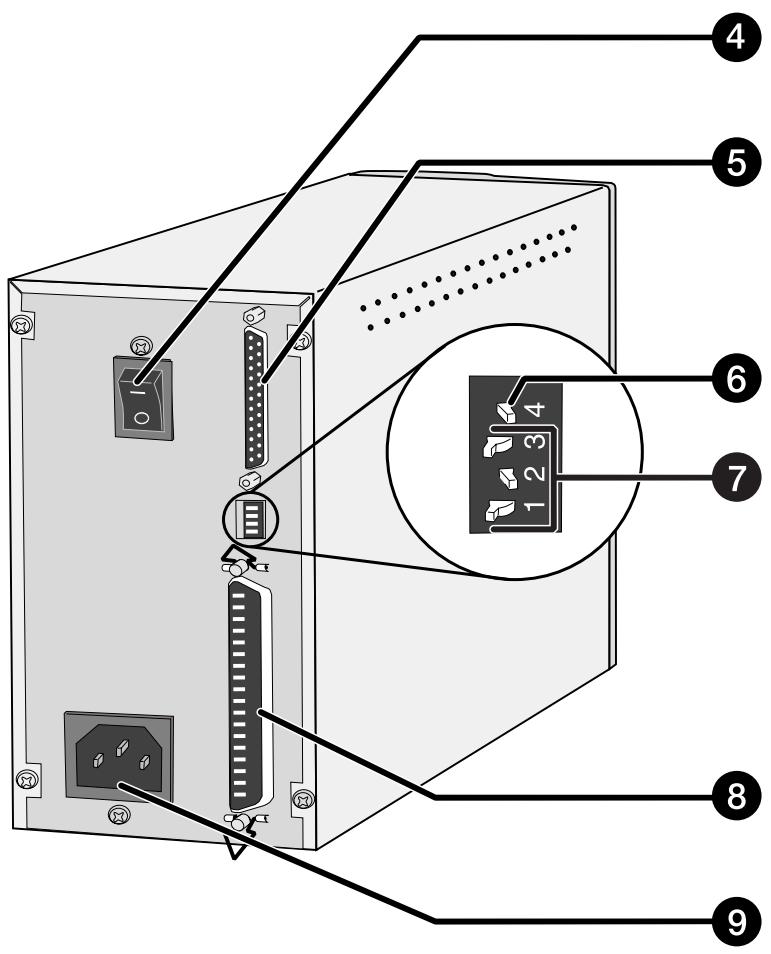

1. Lampe-témoin
2. Logement du passe-vues
3. Porte du logement du passe-vues
4. Interrupteur général
5. Port SCSI - DB25
6. Terminal SCSI
7. Curseurs de n° SCSI
8. Port SCSI - SCSI-1
9. Connecteur du câble-secteur

1 2 3 PUSH MINOLTA Dimège Scan Dual

Un numéro SCSI est une adresse unique qui est assignée à chaque périphérique raccordé au PC. La plage de numéros SCSI s'étend de 0 à 7. Ne pas utiliser le même numéro SCSI pour plus d'un périphérique.

Éteindre le PC et tous les périphériques de la chaîne SCSI avant toute modification des numéros SCSI et branchement ou débranchement de câbles. Cette précaution doit être respectée pour éviter tout risque d'incident technique.

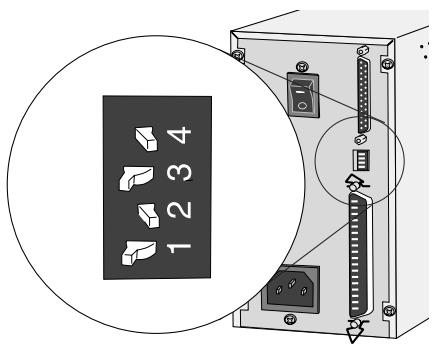

Réglage du numéro SCSI

1. Éteindre le PC et tous les périphériques.
2. Rechercher les numéros SCSI non utilisés.
3. A l'aide d'un objet pointu, positionner les curseurs du terminal SCSI pour sélectionner un numéro non-utilisé.

- En sortie d'usine, le numéro SCSI du Dimâge Scan Dual est pré-réglé sur 5. Si ce numéro est libre dans votre chaîne SCSI, il n'y a pas de changements à faire.

- Deux périphériques d'une Chaîne SCSI ne peuvent pas partager le même numéro SCSI.

1 2 3 4

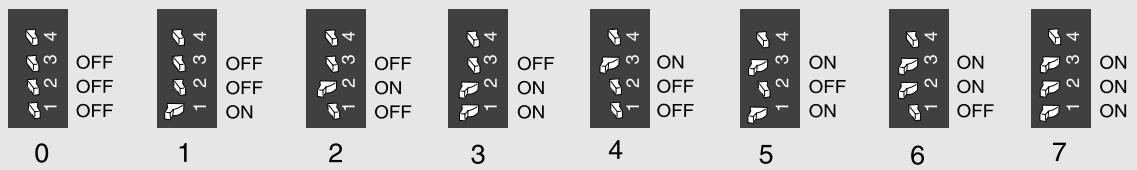

Réglages des curseurs du terminal SCSI

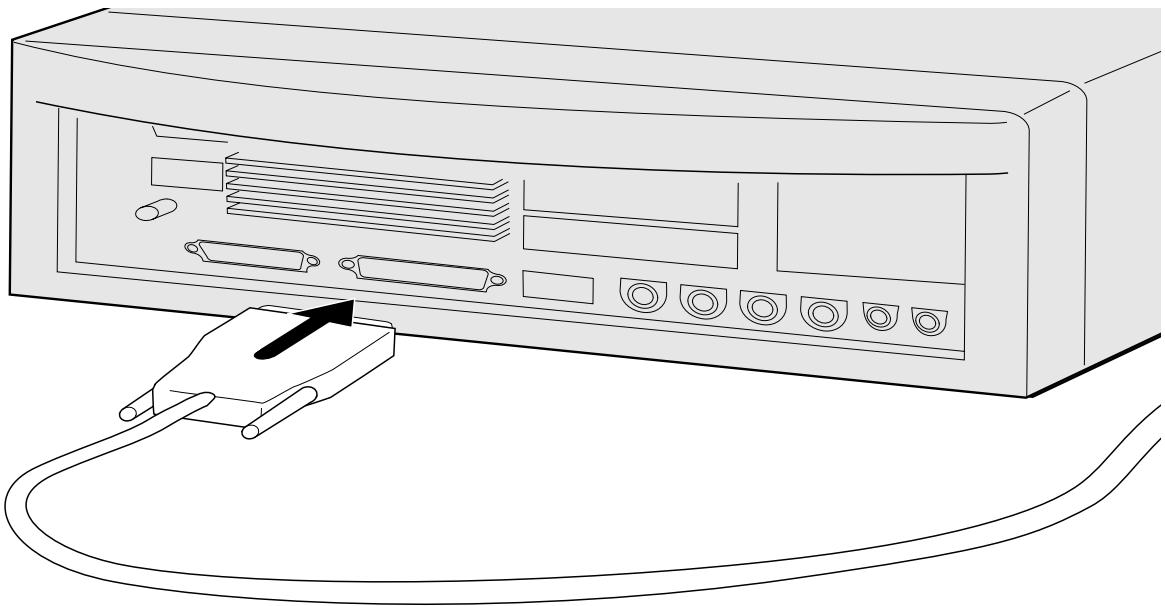

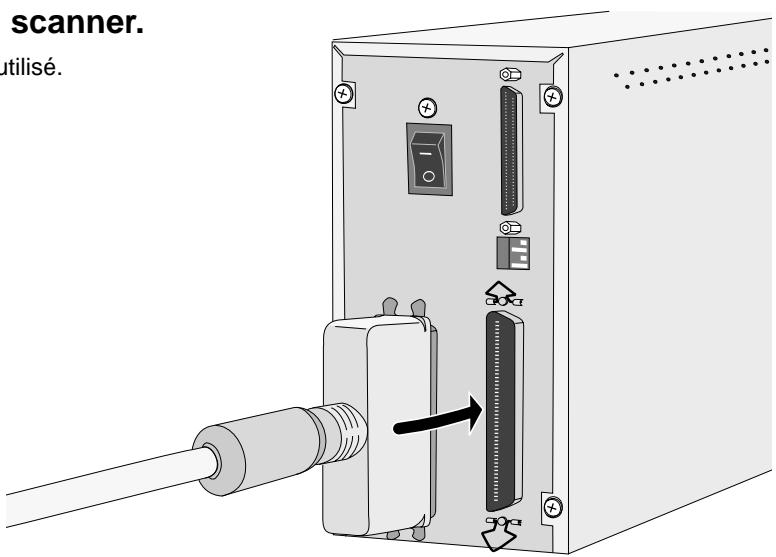

Raccordement du câble SCSI

Le câble SCSI SC-11 (DB25 - SCSI-1) est livré avec le Dimâge Scan Dual. Consulter votre revendeur si un câble différent est nécessaire.

AVANT DE COMMENCER... ÉTEINDRE L'ORDINATEUR ET TOUS LES PÉRIPHÉRIQUES.

1. Placer le scanner sur une surface plane.
2. Brancher le connecteur SCSI du câble SC-11 sur le port SCSI à l'arrière du PC.

1. Brancher l'autre connecteur SCSI du câble SC-11 sur le port SCSI à l'arrière du scanner.

- N'importe lequel des ports SCSI peut être utilisé.

scanner. utilisé.

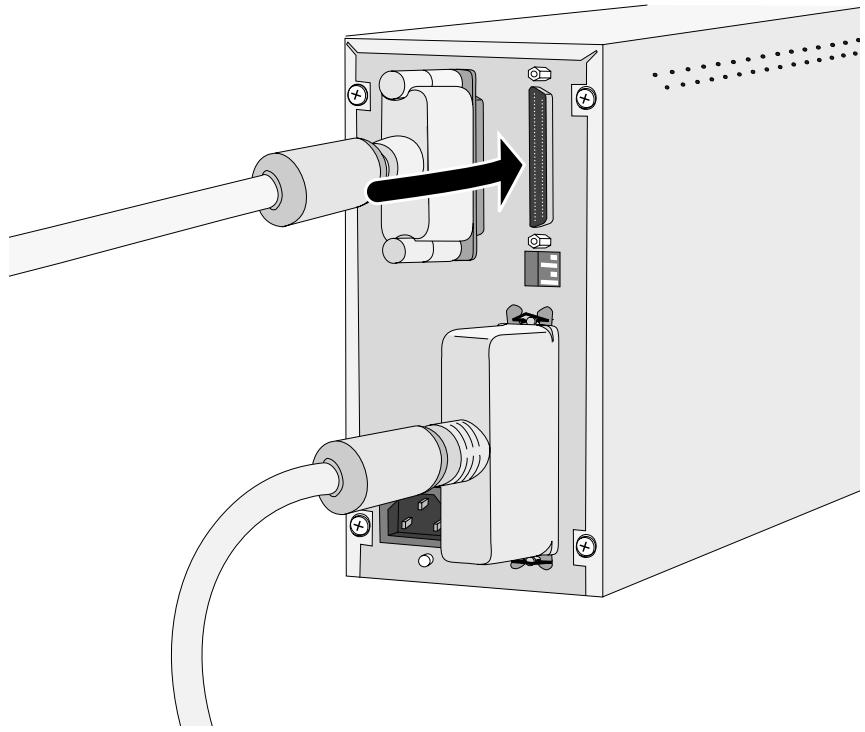

Si votre chaîne SCSI comporte d'autres périphériques...

1. Brancher le câble SCSI du périphérique suivant dans la chaîne sur le port libre à l'arrière du scanner.

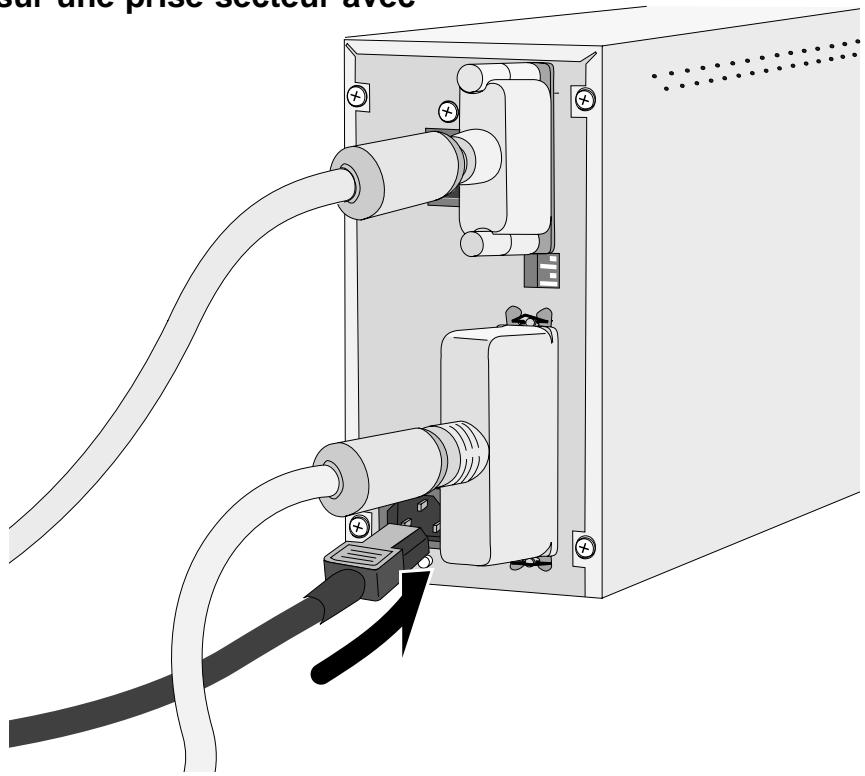

1. Raccorder le câble-secteur dans le connecteur du scanner et le brancher sur une prise-secteur avec liaison à la terre.

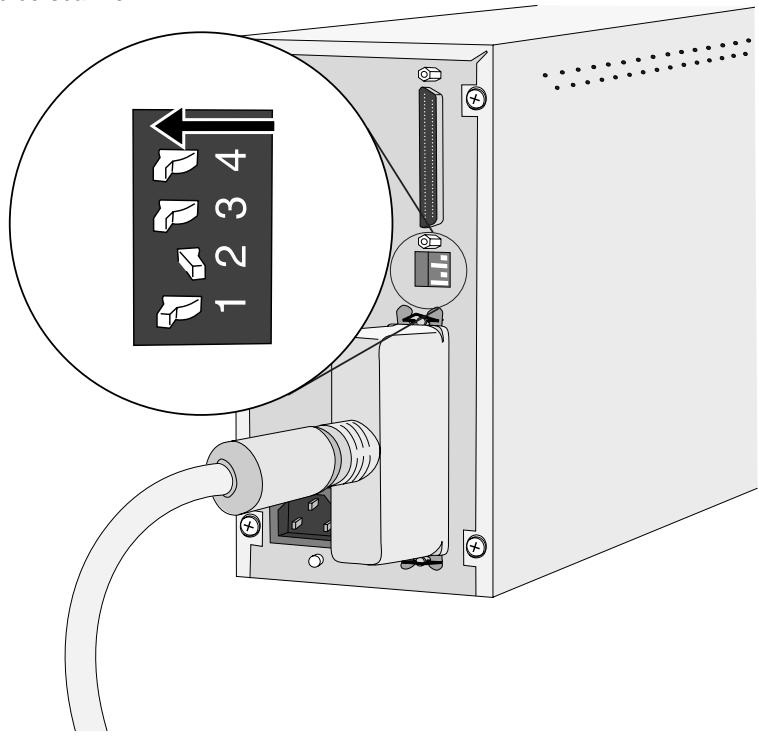

Si le Dimâge Scan Dual est le dernier ou le seul périphérique de votre chaîne SCSI...

4. Positionner le curseur 4 du terminal SCSI sur ON.

- Un bouchon SCSI n'est pas nécessaire avec ce scanner.

REMARQUE:

Un bouchon SCSI fermant la chaîne SCSI contribue à éviter des interférences électroniques dans la chaîne. Un chaîne SCSI non- terminée peut générer des erreurs de transmission de données ou des erreurs de fonctionnement diverses.

1 2 3 4

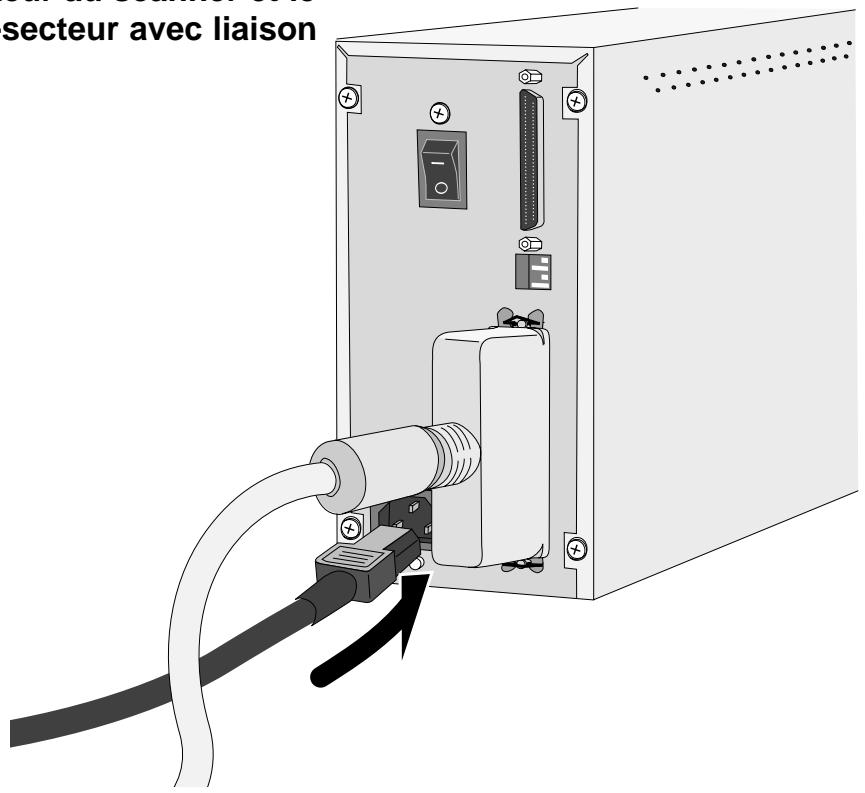

1. Raccorder le câble-secteur au scanner et le brancher sur une prise-secteur avec liaison à la terre.

secteur avec liaison

WINDOWS 95 / WINDOWS NT

Le programme d'installation du Dimâge Scan Speed pour Windows installe les pilotes Twain et Twain_32 dans le répertoire de votre choix.

• L'apparence et/ou le contenu de certaines fenêtres et boîtes de dialogue peuvent varier selon la version de Windows qui est installée sur votre ordinateur.

• Ces instructions supposent que la lettre D est affectée à votre lecteur de cédéroms.

• Allumez le scanner, puis mettez l'ordinateur sous tension.

• Lancez Windows 95 ou Windows NT.

Les étapes peuvent différer selon votre système d'exploitation...

Windows 95

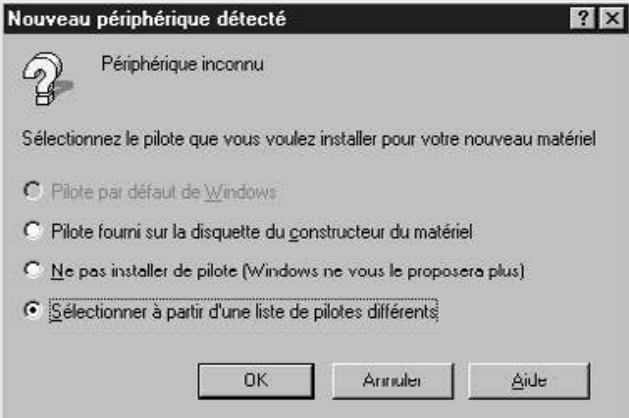

- La boîte de dialogue ‘Nouveau périphérique détecté” apparaît.

Nouveau périphérique détecté Périphérique inconnu Sélectionnez le pilote que vous voulez installer pour votre nouveau matériel ○ Pilote par défaut de Windows ○ Pilote fourni sur la disquette du constructeur du matériel ○ Ne pas installer de pilote (Windows ne vous le proposera plus) ● Sélectionner à partir d'une liste de pilotes différents OK Arruler Avide

1. Cliquez sur Annuler.

- Cette boîte peut s'afficher plusieurs fois. Reprenez alors l'étape 3.

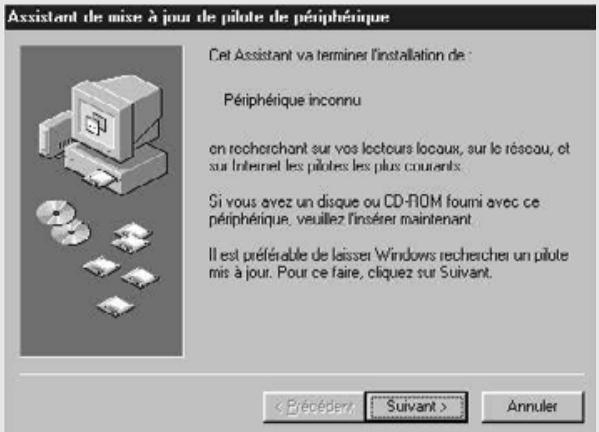

Windows 95 Release 2 (OSR2)

- La boîte de dialogue suivante apparaît.

Assistant de mise à jour de pilote de périphérique Cet Assistant va terminer l'installation de : Périphérique inconnu on recherchant sur vos lectours locaux, sur le réseau, et sur Internet les pilotes les plus couverts Si vous avez un disque ou CD-ROM fourni avec ce périphérique, veuillez l'insérer maintenant Il est préférable de laisser Windows rechercher un pilote mis à jour. Pour ce faire, cliquez sur Suivant. < Bécédér Suivant > Annuler

1. Cliquez sur Suivant...

- Une boîte de dialogue identique apparaît.

Cliquez alors sur Terminer.

- Cette boîte peut s'afficher plusieurs fois. Reprenez alors l'étape 3.

Windows NT

1. Sélectionnez DÉMARRER - PARAMETRES - PANNEAU DE CONFIGURATION, puis double-cliquez sur l'icône "Contrôleurs SCSI". Vérifiez que Minolta #2882 apparaît bien en tant que périphérique connecté sur votre carte SCSI.

- Si Minolta #2882 n'apparaît pas, éteignez votre système, vérifiez vos connexions SCSI, puis recommencez l'opération.

1. Insérez le cédérom du Dimâge Scan Dual dans le lecteur de cédérom.
2. Sélectionnez Exécuter dans le menu Démarrer.

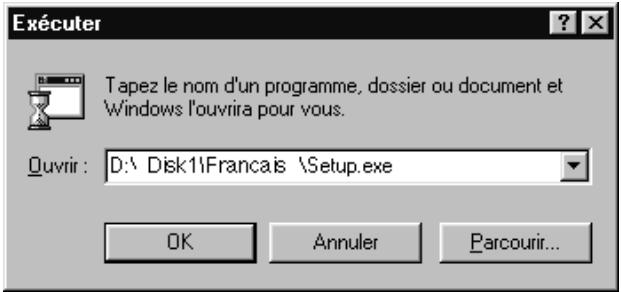

La boite de dialogue Exécuter apparaît.

Exécuter Tapez le nom d'un programme, dossier ou document et Windows l'ouvrira pour vous. Ouvrir : D:\ Disk1\Francais \Setup.exe OK Annuler Parcourir...

1. Sélectionnez D:\Francais\Setup.exe dans la liste déroulante puis cliquez sur OK.

- Si une autre lettre est affectée à votre lecteur de cédéroms, remplacez le D par la lettre appropriée.

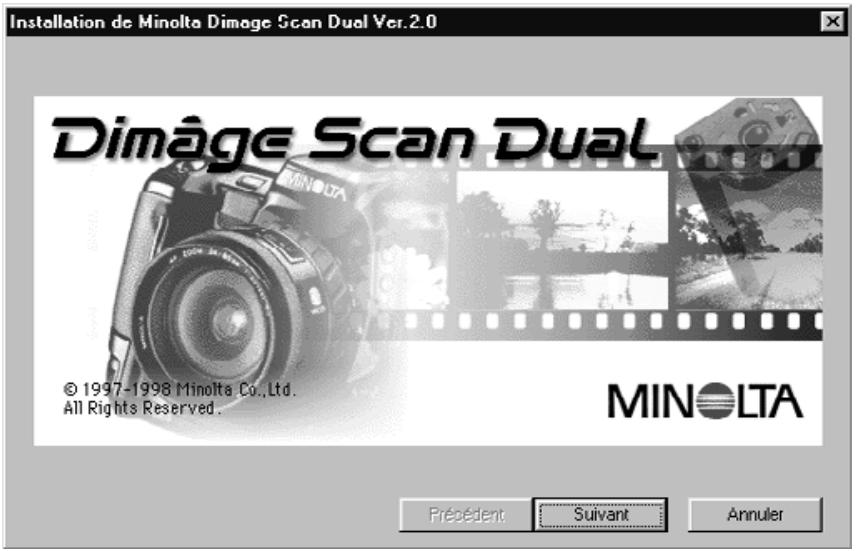

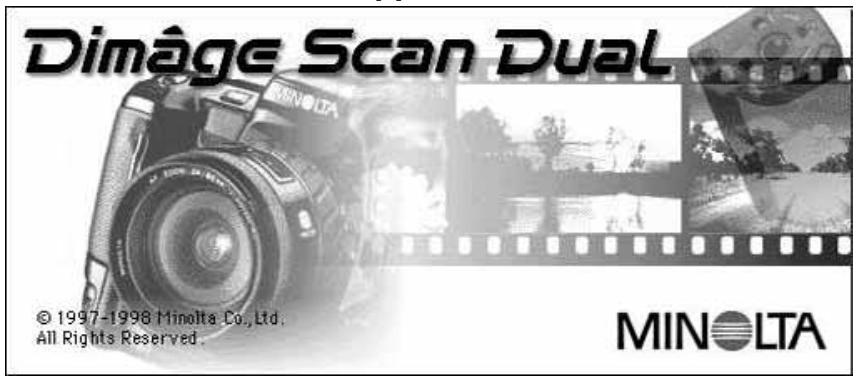

La bannière d'installation apparaît.

Installation de Minolta Dimage Scan Dual Ver.2.0 Dimâge Scan Dual © 1997-1998 Minolta Co., Ltd. All Rights Reserved. MINOLTA Présédent Suivant Annuler

1. Cliquez sur Next >

Suite page suivante.

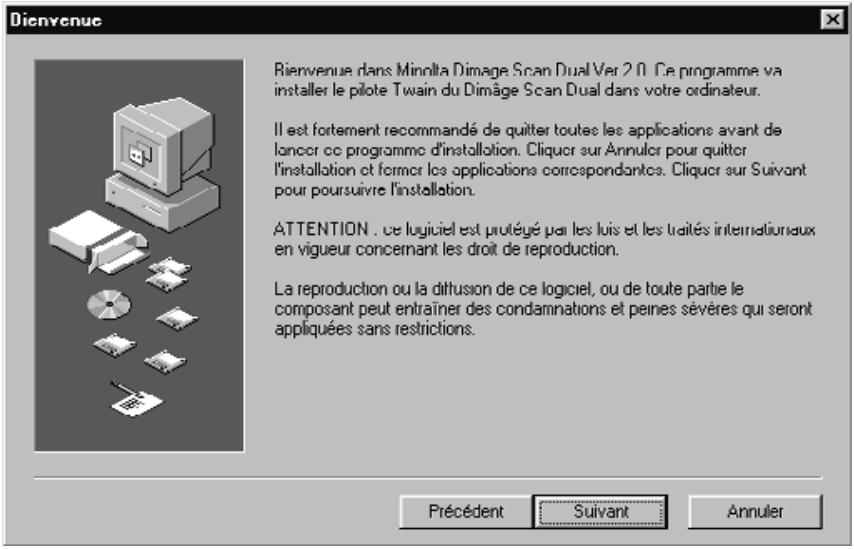

La fenêtre de Bienvenue apparaît.

Dienvenue Rienvenue dans Minolta Dimage Scan Dual Ver 2.0. Ce programme va installer le pilote Twain du Dimâge Scan Dual dans votre ordinateur. Il est fortement recommandé de quitter toutes les applications avant de longor ce programme d'installation. Cliquer sur Annuler pour quitter l'installation et former les applications correspondantes. Cliquer sur Suivant pour poursuivre l'installation. ATTENTION . ce logiciel est protégé par les lois et les traités internationaux en vigueur concernant les droit de reproduction. La reproduction ou la diffusion de ce logiciel, ou de toute partie le composant peut entraîner des condamnations et peines sévères qui seront appliquées sans restrictions. Précédent Suivant Annuler

8. Cliquez sur Suivant

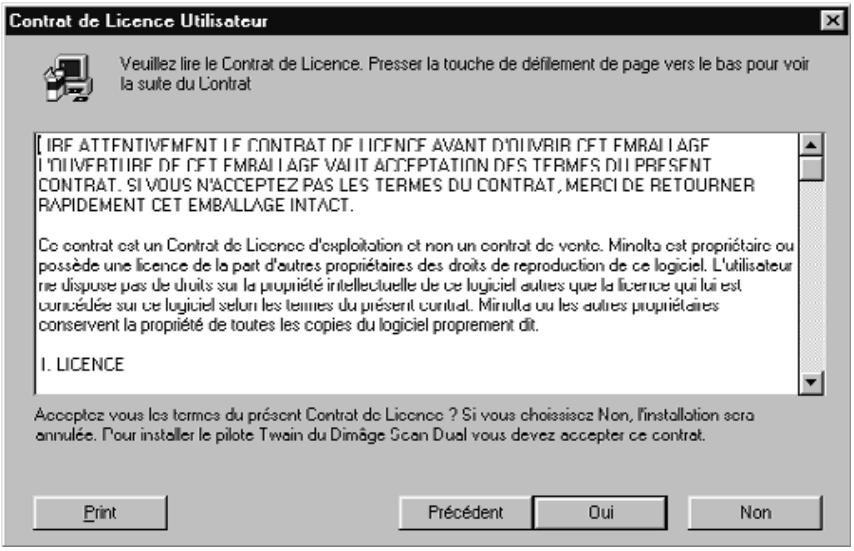

L'agrément de licence apparaît.

Contrat de Licence Utilisateur Veuillez lire le Contrat de Licence. Presser la touche de défilement de page vers le bas pour voir la suite du Contrat [ IRF ATTENTIVEMENT I F CONTRAT DE LICENCE AVANT D'OLIVIR CFT FMRAI LAGE I'OLIVERTIUREF DE CFT FMRAI LAGE VAIT ACCEPTATION DES TFRMFS DU PRFSFNT CONTRAT. SI VOUS N'ACCEPTÉZ PAS LES TERMES DU CONTRAT, MERCI DE RETOURNER RAPIDEMENT CET EMBALLAGE INTACT. Co contrat est un Contrat de Licence d'exploitation et non un contrat de vente. Minolta est propriétaire ou possède une licence de la part d'autres propriétaires des droits de reproduction de ce logiciel. L'utilisateur ne dispuse pas de droits sur la propriété intellectuelle de ce logiciel autres que la licence qui lui est concédée sur ce logiciel selon les termes du présent contrat. Minolta ou les autres propriétaires conservent la propriété de toutes les copies du logiciel proprement dit. I. LICENCE Acceptez vous les termes du présent Contrat de Licence ? Si vous choisisce Non, l'installation sera annulée. Pour installer le pilote Twain du Dimâge Scan Dual vous devez accepter ce contrat. Print Précédent Oui Non

9. Si vous acceptez la licence d'utilisation du logiciel, cliquez sur Yes.

- Si vous n'acceptez pas les conditions de la licence, cliquer sur Non pour ne pas installer le logiciel.

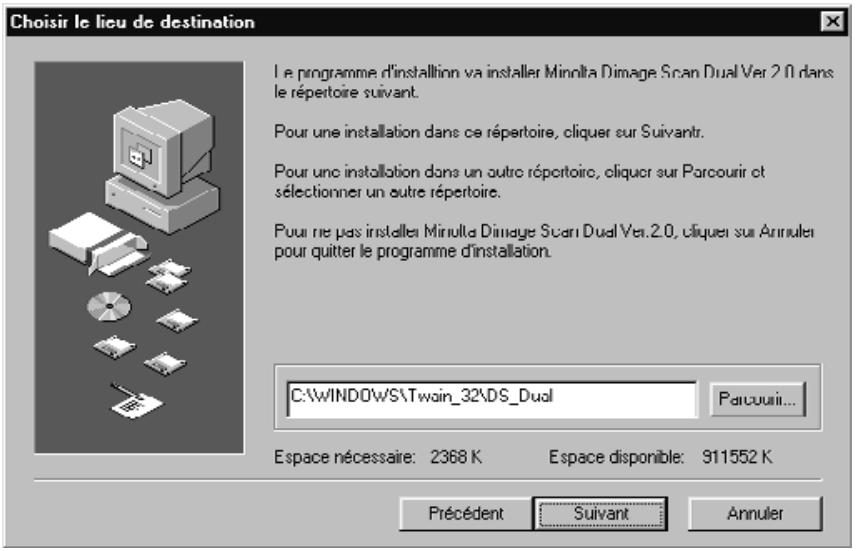

La fenêtre suivante apparaît.

Choisir le lieu de destination Le programme d'installation va installer Minolta Dimage Scan Dual Ver 2.0 dans le répertoire suivant. Pour une installation dans ce répertoire, cliquer sur Suivantr. Pour une installation dans un autre répertoire, cliquer sur Parcourir et sélectionner un autre répertoire. Pour ne pas installer Minolta Dimage Scan Dual Ver.2.0, cliquer sur Annuler pour quitter le programme d'installation. C:\WINDOWS\Twoin_32\DS_Dual Parcourier... Espace nécessaire: 2368 K Espace disponible: 911552 K Précédent Suivant Annuler

1. Sélectionnez l'option voulue puis cliquez sur Next >

La fenêtre suivante apparaît.

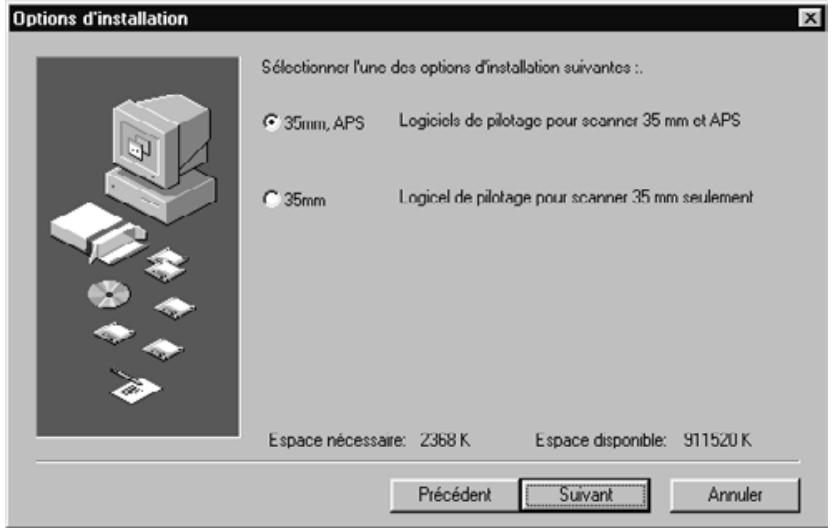

Options d'installation Sélectionner l'une des options d'installation suivantes : ● 35mm, APS Logiciels de pilotage pour scanner 35 mm et APS ○ 35mm Logicel de pilotage pour scanner 35 mm seulement Espace nécessaire: 2368 K Espace disponible: 911520 K Précédent Suivant Annuler

11.Cliquez sur Next >

• L'installation commence..

Suite page suivante.

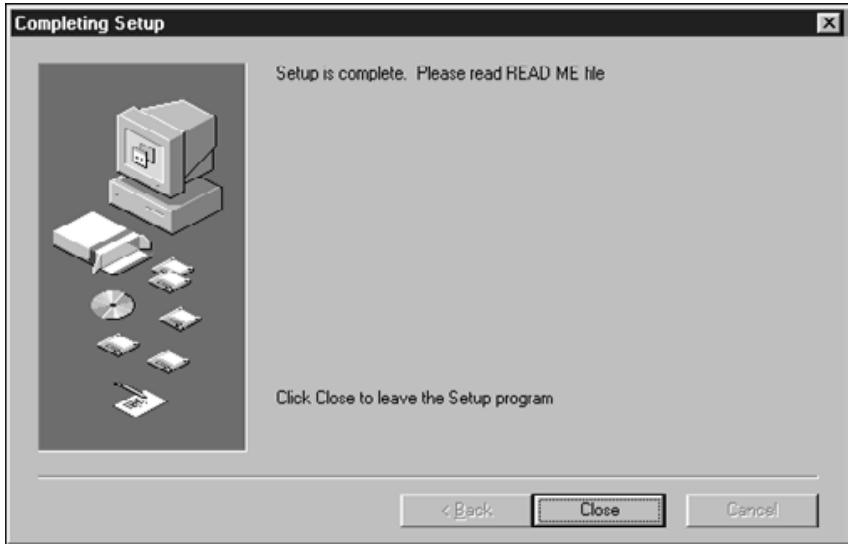

La fenêtre “ Installation réussie ” apparaît.

La fenêtre suivante apparaît.

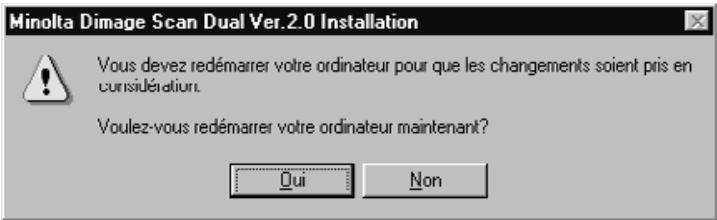

Minolta Dimage Scan Dual Ver.2.0 Installation Vous devez redémarrer votre ordinateur pour que les changements soient pris en considération. Voulez-vous redémarrer votre ordinateur maintenant? Oui Non

1. Cliquez sur Yes.

L'installation du Dimâge Scan Dual copie les

fichiers suivants :

DsDual.ds

DsDual.du

DsDual.hlp

Dsd_tw.ini

Twain.dll

Twain_32.dll

Twunk_16.exe

Twunk_32.exe

Readme.txt

Veuillez lire attentivement le fichier Read Me avant d'utiliser le Dimâge Scan Dual.

MODE STANDARD

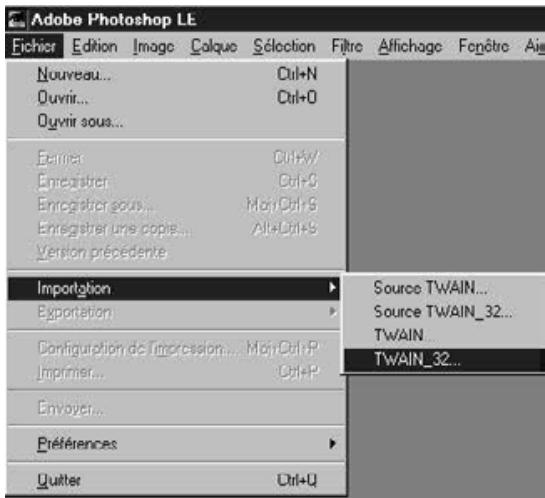

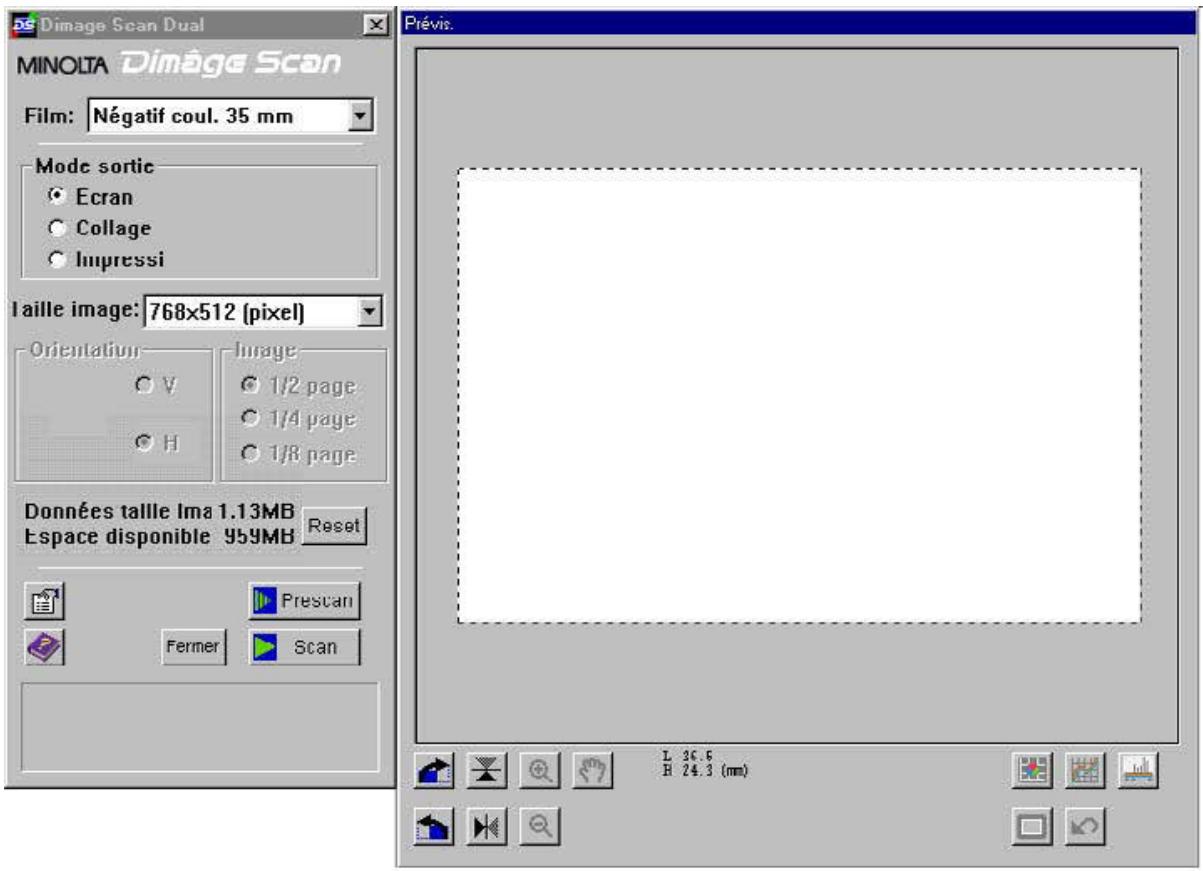

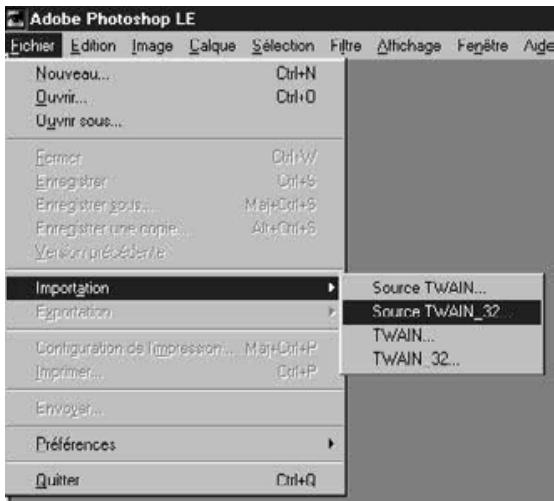

DÉROULEMENT DE LA SCANNÉRISATION

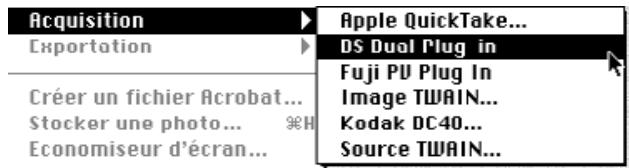

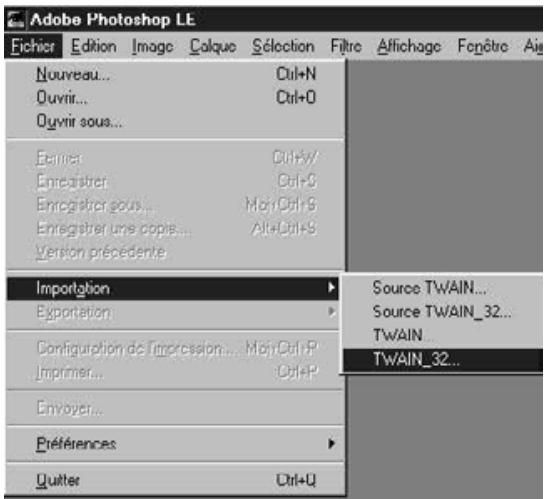

Lancement du logiciel

Réglage des préférences

Chargement du passe-vues

Insertion du passe-vues

Sélection du type de film

Préscannérisation

Sélection de l'option de travail

Orientation de l'image

Retouche de la luminosité, du contraste et des couleurs

Scannérisation

Enregistrement

Les instructions suivantes précisent quelques points importants concernant Adobe PhotoShop. Reportez-vous au manuel d'instructions d'Adobe PhotoDeLuxe pour l'importation des images.

1. Allumez le Dimâge Scan Dual puis mettez votre ordinateur sous tension.
2. Lancez Adobe PhotoShop.

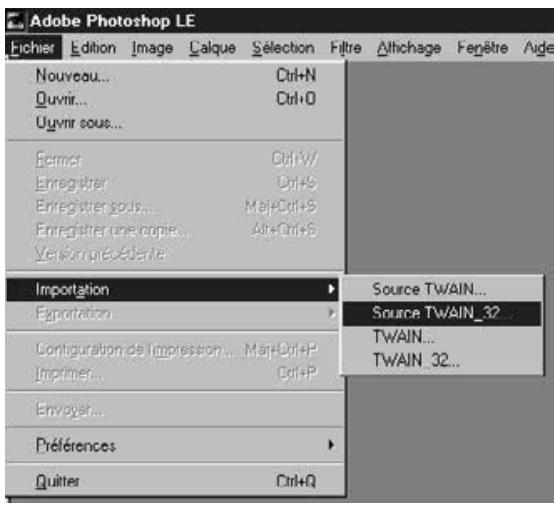

3. Sélectionnez Fichier – Importation – Sélectionner Source TWAIN_32

Adobe Photoshop LE Fichier Edition Image Calque Sélection Filtre Altichage Fenêtre Aige Nouveau... Ctrl+N Ouvrir... Ctrl+O Ouvrir sous... Former Ctrl+W Enregistrer Ctrl+S Enregistrer sous... Maj+Ctrl+S Enregistrer une copye... Alt+Ctrl+S Version prééderite... Importation Exportation Configuration de l'impression... Maj+Ctrl+P Impérê... Ctrl+P Envoyer... Préférences > Quitter Ctrl+Q Source TWAIN... Source TWAIN_32... TWAIN... TWAIN_32...

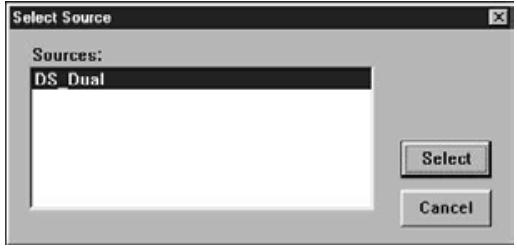

1. Sélectionnez DS_Dual puis cliquez sur Sélectionner.

La fenêtre “ Sources ” apparaît.

1. Sélectionnez Fichier – Importation – TWAIN_32.

Adobe Photoshop LE Fichier Edition Image Calque Sélection Filtre Aflichage Fonôtre Aig Nouveau... Ctrl+N Ouvrir... Ctrl+O Ouvrir sous... Emmer Ctrl+W Emrister Ctrl+S Emrister sous... MaiCtrl+S Emrister une copre... Alt+Ctrl+S Version precedente Importgition Exportation Configuration de l'impression... MaiCtrl+P Impimer... Ctrl+P Envoyer... Préférences Quitter Ctrl+Q Source TWAIN... Source TWAIN_32... TWAIN... TWAIN_32...

L'écran d'installation apparaît.

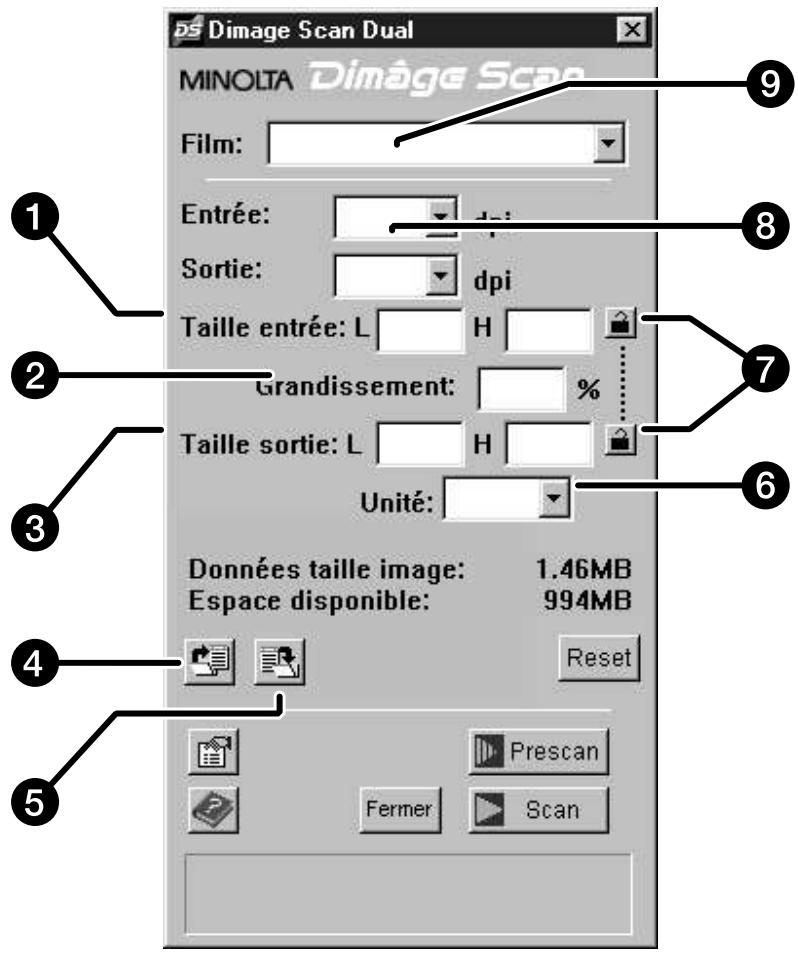

Les fenêtres de contrôle du Dimâge Scan Dual apparaissent une fois le scanner initialisé (environ 2 minutes)

Dimage Scan Dual MINOLTA Dimage Scan Film: Négatif coul. 35 mm Mode sortie Ecran Collage Impressi Taille image: 768x512 (pixel) Orientation V H Image 1/2 page 1/4 page 1/8 page Données taille lma 1.13MB Reset Espace disponible 959MB Fermer Prescan Scan Prévis. L 26.5 H 24.3 (mm)

Image Scan Dual MINOLTA Image Scan Film: Mode sortie Ecran Collage Impressi Taille Orientation V H Image Page 1/2 page 1/4 page Données taille image: 5.71MB Espace disponible: 0.99GB Reset Fermer Prescan Scan 14 13 12 11 10 9 8 7

1. Cases de sélection d'option
2. Cases de sélection d'orientation
3. Taille de fichier
4. Espace disque disponible
5. Bouton Préférences
6. Bouton Aide

7. Fenêtre de statut

8. Bouton de sortie

9. Bouton de scannérisation
10. Bouton de préscannérisation
11. Bouton de reset
12. Cases de taille d'image relative
13. Boîte du format de papier
14. Boîte du type de film

Preview 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 W:00.0 H:00.0mm R:000 G:000 B:000

1. Outil de déplacement d'image
2. Outil loupe (agrandissement)
3. Retournement vertical
4. Bascule de 90° sur la droite
5. Bascule de 90° sur la gauche
6. Retournement horizontal.
7. Outil loupe (réduction)
8. Afficheurs des valeurs RVB

9. Affichage plein écran

10. Retour aux réglages de préscannérisation

11. Histogramme
12. Courbes
13. Paramètres image
14. Dimensions de cadrage
15. Zone de cadrage
16. Fenêtre de prévisualisation

1. Cliquer sur

La boîte de dialogue Préférences apparaît.

1. Cases de choix du mode
2. Fermeture de l'application après la scannérisation
3. Case d'exposition automatique pour diapositive
4. Sélection de la couleur de fond

5. Menu de taille de fenêtre de prévisualisation

6. Menu de nom du disque de démarrage

7. Menu d'unité de mesure
8. Menu de résolution de sortie
9. Menu de résolution d'entrée
10. Bouton d'aide
11. Bouton d'annulation des changements

12. Bouton de validation (OK)

13. Cliquer sur le bouton du Mode Standard.

Preference Contrôle scanner Standard Avancé Valuer défaut Résolution Entrée: dpi Résolution Sortie: dpi Unité: Disponible en mode Avancé OK Annuler Aide Exposition auto Diapositive Fermeture après scannérisation Couleur de fond: Modifier Réglages film 35 mm Taille prévis. Sélect. auto Disque destination {-c}

1. Cliquer dans cette case si vous souhaitez utiliser le système d'exposition automatique lors de la scannérisation de diapositives.

- Les scans à partir de diapos sous-exposées seront meilleurs si cette case est cochée.

Exposition auto Diapositive

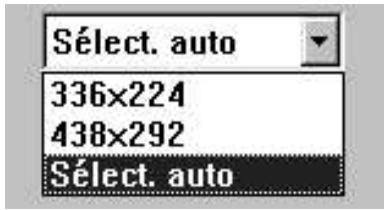

1. Sélectionner la taille de la fenêtre de prévisualisation dans la liste déroulante.

Sélect. auto 336×224 438×292 Sélect. auto

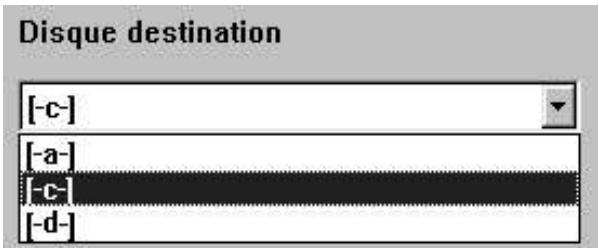

1. Sélectionner le disque (dossier) de sauvegarde.

- Le nombre d'options proposées dépend du nombre de disques raccordés à votre système.

1. Cliquer sur la case "Fermeture de l'application après la scannérisation" pour quitter automatiquement l'application après la scannérisation.

Suite page suivante.

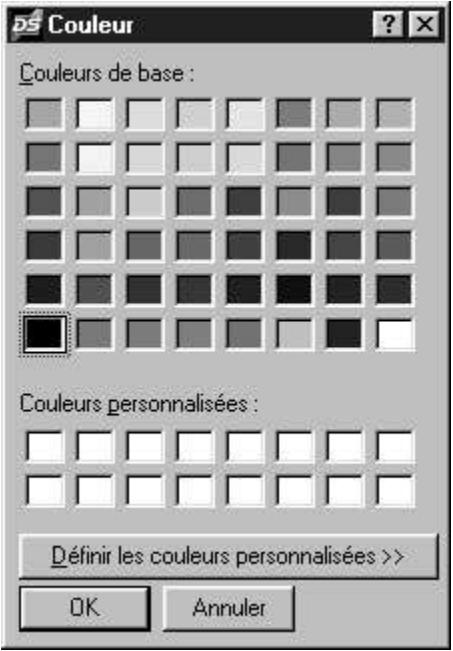

7. Cliquer sur Modify de couleur pour changer la couleur de fond d'écran.

- La palette affiche la couleur de fond d'écran sélectionnée.

La palette de couleur apparaît.

8. Cliquer sur la couleur souhaitée puis cliquer sur OK.

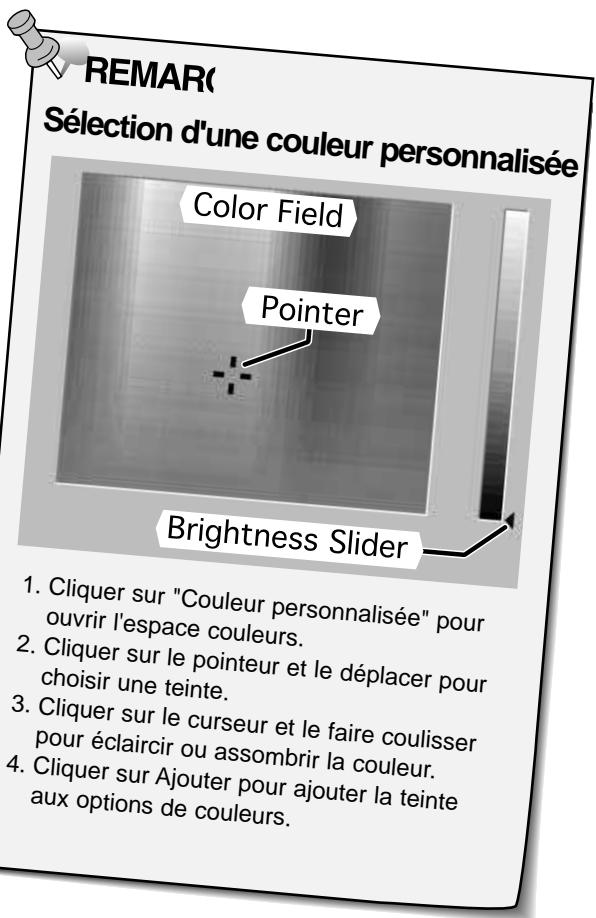

REMAR Sélection d'une couleur personnalisée Color Field Pointer Brightness Slider 1. Cliquer sur "Couleur personnalisée" pour ouvrir l'espace couleurs. 2. Cliquer sur le pointeur et le déplacer pour choisir une teinte. 3. Cliquer sur le curseur et le faire coulisser pour éclaircir ou assombrir la couleur. 4. Cliquer sur Ajouter pour ajouter la teinte aux options de couleurs.

ps Couleur Couleurs de base : Couleurs personnalisées : Définir les couleurs personnalisées >> OK Annuler

9. Cliquer sur OK pour valider les nouveaux réglages de préférences.

Avec le passe-vues pour négatifs et diapositives 135, le Dimâge Scan Dual permet de scannériser des vues montées ou non-montées...

• Négatifs 135 couleur
• Négatifs 135 noir et blanc

• Diapositives 135 couleur

• Diapositives 135 noir et blanc

Les négatifs et diapositives APS peuvent également être scannérisés avec l'adaptateur APS optionnel AD-10. Voir page 57.

Chargement du passe-vues pour négatifs

1. Ouvrir le passe-vues

2. Placer la bande de film dans le passe-vues, émulsion vers le bas.

• Le passe-vues accepte les bandes de négatifs jusqu'à 6 vues.
• Souffler la poussière avant de placer la bande dans le passe-vues.

Les numéros de vues sont lus à l'envers lorsque l'émulsion est vers le haut.

3. Juxtaposer les vues avec les fenêtres de scannérisation.

4. Refermer le passe-vues.

Chargement du passe-vues pour diapositives

Engager les diapositives dans le passe-vues, émulsion vers le bas.

• Souffler la poussière des diapos avant de les charger dans le passe-vues.
• Les caches diapos doivent être d'une épaisseur comprise entre 1 et 2 mm pour s'engager correctement dans le passe-vues.
• Engager toutes les diapos dans le sens horizontal.

er correctement dans le los dans le sens TOP 2 4 6 d01 ARQUE: hériser des montées sous re. Les lames tent la lumière

REMARQUE:

Ne pas scannériser des diapositives montées sous caches en verre. Les lames de verre réfractent la lumière du scanner et conduisent à de mauvais résultats

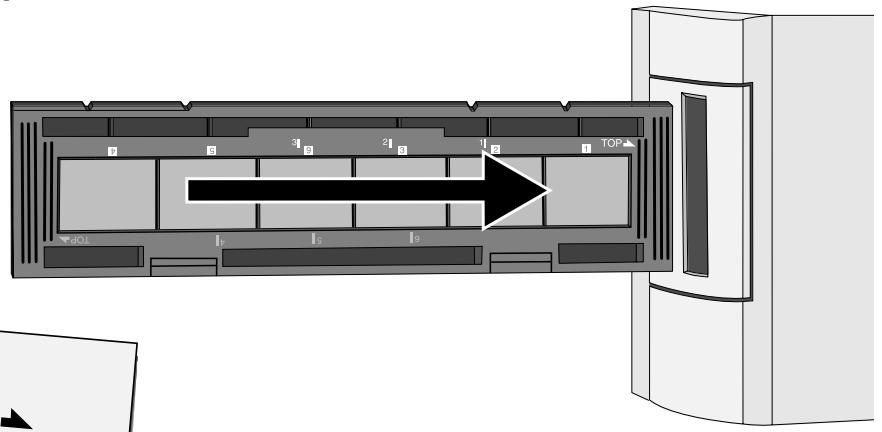

INSERTION DU PASSE-VUES DANS LE SCANNER

Les encoches des passe-vues négatifs et diapositives permettent de connaître la position des fenêtres de scannérisation. Engager le passe-vues à fond pour scannériser les 3 premières vues. Ensuite, le dégager et le retourner sur 180° avant de le ré-engager pour scannériser les 3 autres vues.

Engager le passe-vues pour négatifs dans la fente du logement pour scannériser les vues 1, 2 ou 3.

- Les vues 1 ou 2 avec le passe-vues pour diapositives.

• Les vues 1 ou 2 avec le passe-vues pour diapositives. REMARQUE: La flèche-repère blanche TOP ▲ doit être en haut. TOP

Retirer le passe-vues, le retourner de haut en bas et le ré-engager pour scannériser les vues

4, 5 ou 6.

• Vues 3 ou 4 avec le passe-vues pour diapositives.
• La flèche-repère bleue TOP doit être en haut.

vues pour diapositives. TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP TOP

SÉLECTION DU TYPE DE FILM / PRÉSCANNÉRISATION

La sélection du type de film à scannériser est nécessaire afin d'optimiser le rendu d'image. Pour scannériser un film 135, sélectionner négatif couleur, positif couleur, négatif noir et blanc ou positif noir et blanc. Consulter les pages 54 à 62 pour scannériser un film APS.

Sélectionner le type de film à scannériser dans la liste déroulante Film

• Le type de film sélectionné s'affiche dans la fenêtre.
• Pour un film APS, consulter les pages 54 à 62.

Film: √Négativ coul. 35 mm

Positif coul. 35 mm Négativ N&B 35 mm Positif N&B 35 mm

Détect. APS auto Négativ coul. APS Positif coul. APS

Préscannérisation

Cliquer sur Prescan pour prévisualiser l'image.

- La lampe témoin se met à clignoter lentement (0,5 Hz) pendant la préscannérisation.

REMARQUE:

L'image préscannérisée apparaît dans la fenêtre de prévisualisation.

- Les fenêtres de prévisualisation et de contrôle peuvent être déplacées n'importe où sur l'écran. Cliquer sur la barre de fenêtre pour faire glisser l'ensemble de la fenêtre.

SÉLECTION DE L'OPTION DE TRAVAIL

Le mode standard propose trois options de travail de l'image afin de simplifier l'utilisation du Dimâge Scan Dual pour les débutants.

Écran:

l'image est destinée à être affichée sur écran (Home page).

Collage:

l'image est destinée à être intégrée dans un document.

l'image est destinée a être retouchée avec Photoshop ou PhotoDeluxe.

1. Cliquer sur le bouton correspondant au mode de travail souhaité

Mode Sortie

Ecran

Collage

Impression

Écran

1. Sélectionner la taille d'image dans la liste Taille d'image.

- Le tableau ci-dessous donne la liste des dimensions d'affichage pour chaque taille d'image du menu et pour des écrans ayant une résolution de 72 dpi.

Le tableau ci-dessous donne la liste des dimensions d'affichage pour chaque taille d'image du menu et pour des écrans ayant une résolution de 72 dpi.

Taille papier

384 x 256(pixel)

640 x 480 (pixel)

√768 x 512(pixel)

800 x 600 (pixel)

1024 x 768 (pixel)

1280 x 1024 (pixel)

3504 x 2336(nixel)

- La plupart des écrans ont une résolution de 72 points (dpi) ou pixels par pouce.

Taille d'image (en pixels)	Taille approximative de l'image à l'écran	Taille fichier
384 x 256	12,27 x 9,04 cm	263K
640 x 480	22,58 x 16,94 cm	907K
768 x 512	27,10 x 18,06 cm	1.2MB
800 x 600	28,22 x 21,16 cm	1.4MB
1024 x 768	36,12 x 27,10 cm	2.3MB
1280 x 1024	45,16 x 36,12 cm.	3.9MB
3504 x 2336	123,62 x 82,40 cm	24.2MB

Suite page suivante.

Collage

1. Sélectionner le format du document dans la liste Taille papier.

Taille papier

√A4 (210 x 297mm)

B5 (182 x 257mm)

A5 (148 x 210mm)

B6 (128 x 182mm)

A6 (105 x 148mm)

Carte (100 x 148m)

Legal (8 1/2 x 14in)

Letter (8 1/2 x 11in)

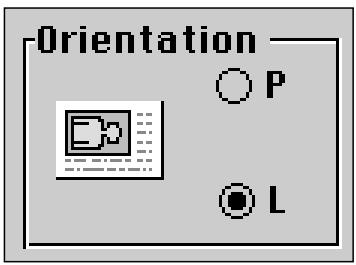

1. Cliquer sur le bouton paysage (horizontal) ou portrait (vertical) pour le sens d'impression.

- L'orientation de l'image n'agit que sur l'image prévisualisée ou scannérisée. Contrôler éventuellement l'orientation correspondante du papier dans le logiciel de traitement de texte ou de mise en page, et dans l'imprimante.

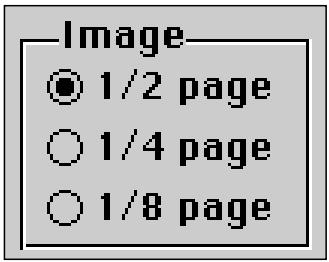

1. Cliquer sur le bouton de taille d'image souhaitée.

2. La taille d'image en cours dépend du format du document sélectionné à l'étape 2.

3. L'image sera scannérisée à la résolution de 96 dpi.
4. L'icône d'orientation de page change en fonction de la taille d'image sélectionnée.

Image ● 1/2 page ○ 1/4 page ○ 1/8 page

Retouche/impression

1. Sélectionner le format de papier dans la liste Taille papier.

- L'orientation de l'image n'agit que sur l'image prévisualisée ou scannérisée. Contrôler éventuellement l'orientation du papier dans l'imprimante.

1. Cliquer dans la case correspondant au sens d'impression horizontal ou vertical.

2. Cliquer sur le bouton de taille d'image souhaitée.

3. La taille d'image en cours dépend du format du document sélectionné à l'étape 2.

4. L'image sera scannérisée à la résolution de 180 dpi.

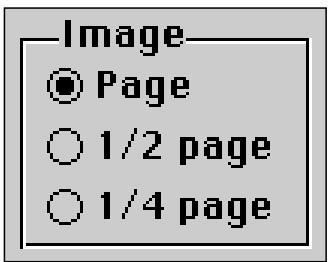

Image ● Page ○ 1/2 page ○ 1/4 page

Rotation

Cliquer sur les boutons 📁 et 📁 pour modifier l'orientation de l'image avant de la scannériser. Les changements sont effectués au niveau de l'image de prévisualisation.

- Cliquer sur pour visualiser l'image cadrée en mode plein écran.

Cliquer sur pour basculer l'image de 90° dans le sens horaire.

Cliquer sur 📁 pour basculer l'image de 90° dans le sens anti-horaire.

Suite page suivante.

Retournement

Les boutons 📋 et 🌐 permettent de retourner l'image de gauche à droite ou de haut en bas avant la scannérisation. Les changements sont effectués au niveau de l'image de prévisualisation.

- Cliquer sur pour visualiser l'image cadrée en mode plein écran.

Cliquer sur pour retourner l'image de haut en bas.

• L'image apparaît tête en bas par rapport au préscan original.

Cliquer sur pour retourner l'image de gauche à droite.

• L'image est inversée latéralement par rapport au préscan original.

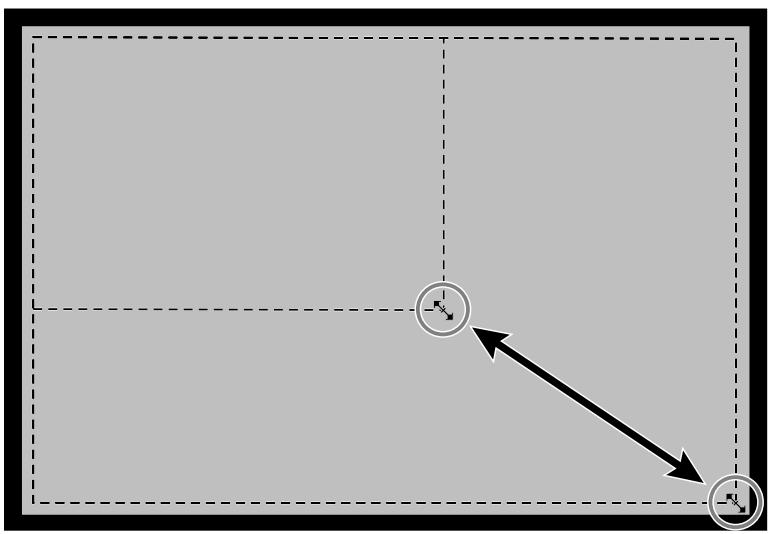

Recadrage

La fenêtre de cadrage est le cadre qui entoure la surface d'image que l'on souhaite scannériser. Le ratio entre le poids et la largeur de la surface scannérisée est déterminé dans le mode standard. Pour modifier ce ratio, passer en mode avancé.

- Cliquer sur pour visualiser la surface cadrée en mode plein écran.

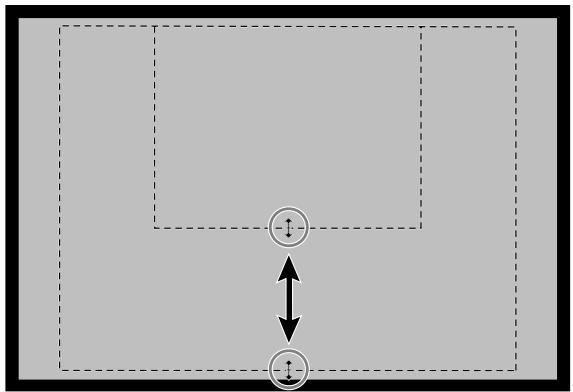

Pour augmenter ou réduire la taille de la surface cadrée...

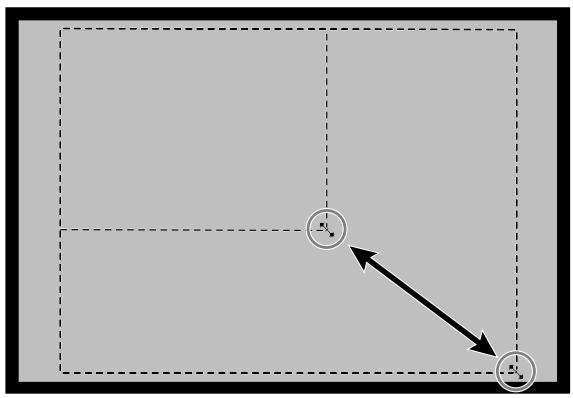

Cliquer sur un coin et faire glisser...

Ou cliquer sur un côté et faire glisser.

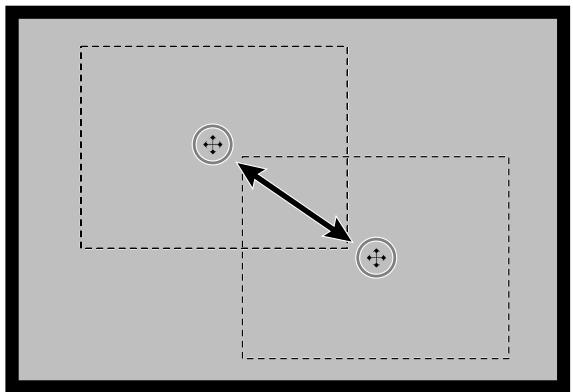

Pour déplacer la zone cadrée...

Cliquer à l'intérieur de la zone et faire glisser.

REMARQUE:

Cliquer sur 📊 ou 📊 our agrandir ou diminuer l'image dans la fenêtre de prévisualisation. Cliquer sur 📊 pour déplacer une image grandie dans la fenêtre.

BOÎTE DE DIALOGUE PARAMÈTRES – NOMENCLATURE

La boîte de dialogue Paramètres image permet de retoucher rapidement la luminosité et le contraste de l'image en cliquant sur des imagettes-simulations qui matérialisent les niveaux de variation appliqués à l'image. Pour retoucher la couleur de l'image, cliquer sur la couleur à ajouter.

- Cliquer sur pour visualiser les fenêtres de contrôle ou de prévisualisation en mode plein écran.

1. Cliquer sur 📄 dans la fenêtre de prévisualisation.

La boîte de dialogue Paramètres apparaît.

Paramètres 1 2 R R: θ U: θ B: θ V B 3 4 Luminosité: θ Contraste: 0 5 Reset 6 7 8 9 10 11 OK Annuler Aide 12 13 14 15

1. Niveaux RVB
2. Cercle de couleurs
3. Image de contrôle
4. Niveau de luminosité
5. Bouton d'affichage plein écran
6. Bouton Reset
7. Niveau de contraste

8. Curseur de niveau de contraste

9. Statut de fenêtre

10. Curseur de niveau de luminosité
11. Fenêtre d'imagette-simulation
12. Image de prévisualisation
13. Bouton d'aide
14. Bouton d'annulation
15. Bouton de validation (OK)

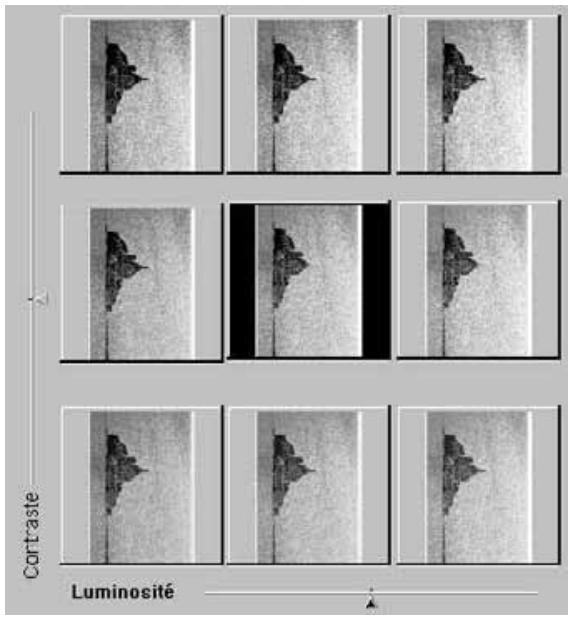

Réglage de la luminosité et du contraste

La luminosité et le contraste des fenêtres contenant les imagettes-simulations changent par rapport à l'image de prévisualisation. Chaque fenêtre affiche un changement de luminosité et de contraste d'un niveau mais jusqu'à 10 niveaux (en + et en -) peuvent être appliqués. Les changements de couleur, de luminosité et de contraste sont automatiquement appliqués à l'image de prévisualisation.

2. Cliquer sur la fenêtre affichant l'imagette-simulation correspondant à la bonne image ou faire coulisser les curseurs pour augmenter ou diminuer le contraste et/ou la luminosité.

• Les changements sont automatiquement appliqués à l'image de prévisualisation.
• Les simulations complémentaires de contraste et de luminosité seront appliquées autour de l'image centrale.

REMARQUE:

La retouche de la luminosité et du contraste peut rendre inutiles les retouches de couleur.

Contraste Luminosité

Réglage de la couleur

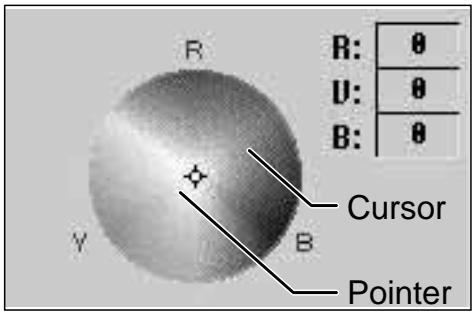

La palette de couleurs est composée d'un cercle de couleurs et d'un pointeur. Pour ajuster la couleur de l'image de +/- 20 points, cliquer sur une teinte de couleur du cercle. Les teintes en bordure du cercle sont les plus saturées, celles au centre, les moins saturées. Les retouches de couleurs sont automatiquement appliquées à toutes les imagettes-simulations.

3. Amener le curseur sur la teinte à appliquer à l'image puis cliquer sur le bouton de la souris.

• Le pointeur se déplace à l'endroit sélectionné dans le cercle de couleurs.
• Les valeurs de correction RVB s'affichent sur le côté droit de la palette.

R Y B Cursor Pointer R: 0 U: 0 B: 0

4. Cliquer sur OK pour appliquer les changements à l'image.

• Cliquer sur Reoct pour annuler tous les changements et recommencer.
• Cliquer sur Annuler pour fermer la fenêtre sans appliquer les changements.

SCANNÉRISATION ET ENREGISTREMENT DE L'IMAGE

Une fois les retouches éventuelles terminées, la scannérisation peut commencer.

1. Cliquer sur Scan

• Le curseur se transforme en montre et une barre de progression apparaît.
• Pour annuler la scannérisation, cliquer surAnnuler ou presser Annuler usqu'à ce que le message d'annulation apparaisse.

Ne pas retirer le passe-vues avant la fin la scannérisation. Ne pas bouger le scanner pendant la scannérisation, cela pourrait provoquer une distorsion de l'image.

2. Cliquer sur Fermer pour quitter le logiciel de pilotage du Dimâge Scan Dual. L'image peut ensuite être ouverte dans un logiciel de traitement d'image (PhotoDeluxe ou Photoshop).

- La fenêtre du logiciel de pilotage est automatiquement refermée après chaque scannérisation si l'option "Fermeture de l'application après scannérisation" a été sélectionnée dans la boîte de dialogue Préférences.

3. Enregistrez l'image en utilisant la procédure de votre logiciel graphique.

1. Retirer le passe-vue du scanner.

REMARQUE:

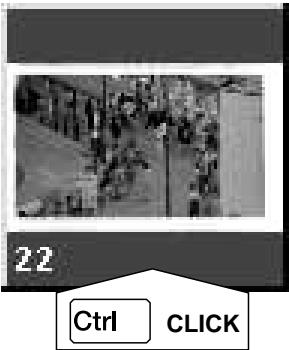

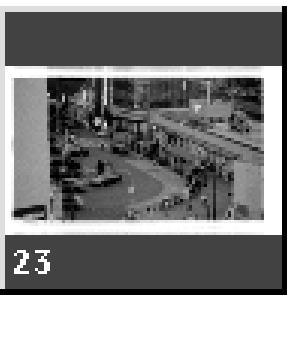

Plusieurs images peuvent être scannérisées avant de quitter le logiciel de pilotage si le logiciel maître est Photoshop. PhotoDeLuxe, Corel Draw et Corel PhotoPaint ne peuvent importer qu'une seule image à la fois..

MODE AVANCÉ

DÉROULEMENT DE LA SCANNÉRISATION

Lancement du logiciel

Réglage des préférences

Chargement du passe-vue

Insertion du passe-vues

Sélection du type de film

Préscannérisation

Sélection du mode de travail

Orientation de l'image

Retouche de la luminosité, du contraste et des couleurs

Scannérisation

Enregistrement

Lancement du logiciel

1. Mettre le Dimâge Scan Dual en marche, puis le PC.
2. Lancer le logiciel Adobe Photoshop.
3. Sélectionner "Fichier > Acquisition > Source TWAIN_32"...

- la boîte de dialogue de sélection de source apparaît.

Acquisition Exportation Créer un fichier Acrobat... Stocker une photo... %H Economiseur d'écran... Apple QuickTake... DS Dual Plug in Fuji PU Plug In Image TWAIN... Kodak DC40... Source TWAIN...

1. Cliquer sur "DS_Dual 1.0F", puis cliquer sur Select.
2. Sélectionner "Fichier > Acquisition > TWAIN_32".

- Les fenêtres de contrôle et de prévisualisation apparaissent lorsque l'initialisation est terminée.

REMARQUE: Les procédures de démarrage des pages 16 et 17 peuvent également être utilisées.

Réglage des préférences

1. Cliquer sur pour ouvrir la boîte de dialogue Préférences.
2. La boîte s'ouvre.
3. Cliquer sur la case du mode avancé.
4. Entrer la résolution d'entrée, la résolution de sortie et les unités de réglages par défaut.

REMARQUE: • Il est recommandé de régler par défaut la résolution d'entrée sur la plus haute résolution disponible avec le périphérique utilisé (imprimante, etc.).

Ualeur défaut Résolution Entrée: 610 dpi Résolution Sortie: 300 dpi Unités: mm Disponible en mode Avancé

1. Cliquer sur OK pour valider les nouveaux réglages de préférences.

La fenêtre de contrôle du mode avancé apparaît avec la fenêtre de prévisualisation.

DS Image Scan Dual MINOLTA Dimge Scan Film: Entrée: Sortie: Taille entrée: L H Grandissement: % Taille sortie: L H Unité: Données taille image: 1.46MB Espace disponible: 994MB Reset Fermer Scan Prescan

1. Zone de saisie des dimensions d'entrée
2. Échelle de grandissement
3. Zone de saisie des dimensions de sortie

4. Bouton de rappel des réglages de scannérisation

5. Bouton d'enregistrement des réglages de scannérisation

6. Menu des unités de mesure
7. Boutons de verrouillage
8. Menu de résolution de sortie
9. Menu de résolution d'entrée

CHARGEMENT ET PRÉSCANNÉRISATION

Charger et engager le passe-vues

31 21 11 TOP dOL 12 19

REMARQUE: La flèche-repère TOP doit être en haut.

Sélectionner le type de film.

Film: Négatif coul. 35 mm

Négatif coul. 35 mm

Positif coul. 35 mm

Négatif N&B 35 mm

Positif. N&B 35 mm

Détect. APS auto

Négatif coul. APS

Positif coul. APS

Cliquer sur Préscan.

- La lampe-témoin se met à clignoter lentement (0,5 Hz) pendant la préscannérisation.

REMARQUE:

Basculer, retourner et recadrer l'image comme souhaité.

Cliquer sur les coins du cadrage pour redimensionner la surface à scannériser de façon homothétique.

Cliquer sur les bords du cadrage pour redimensionner la surface de façon non-homothétique.

La résolution d'image est le nombre de pixels par pouce (ppp ou dpi) qui compose l'image scannérisée. La taille d'image et la résolution déterminent la taille du fichier image. Des basses résolutions d'entrée se traduisent par des temps de scannérisation courts. Des hautes résolutions d'entrée donnent des sorties (impressions) de grandes dimensions et de meilleure définition.

Pour scannériser, la règle de base a suivre est "le plus est le mieux". Il est recommandé de régler la résolution de sortie sur la plus haute valeur permise par le périphérique (imprimante, écran, etc.). La résolution d'entrée dépend de la taille de la surface scannérisée, du grandissement et de la taille du document en sortie.

1. Sélectionner la résolution de sortie souhaitée dans la liste Résolution de sortie.

• Il est possible d'entrer directement des valeurs.
• Cette liste est en grisé et inaccessible lorsque le menu Unités est en option "pixels".

Sortie: 600 2400 1200 800 720 600 400 350

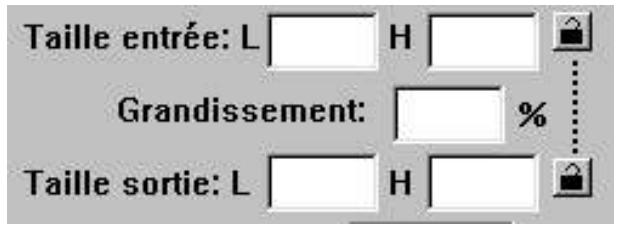

2. Les dimensions du cadrage sont affichées dans les cases Taille d'entrée.

• Il est également possible d'entrer directement des valeurs.
• Les valeurs changent si une unité de mesure différente est sélectionnée.

Taille entrée: L H Grandissement: % Taille sortie: L H

3. Entrer la taille de sortie souhaitée (3 chiffres maximum).

• La taille de sortie est limitée par la résolution maximale du scanner.
• Les valeurs changent si l'on sélectionne une unité de mesure différente.
• Les cases "Taille de sortie" sont en grisé lorsque le menu Unités est en option "pixels".

4. La liste de résolution de scannérisation affiche la plus basse résolution d'entrée (de scannérisation) nécessaire pour aboutir à la taille et à la résolution de sortie souhaitées.

- Les résolutions de scannérisation peuvent également être sélectionnées ou entrées directement dans la liste déroulante.

REMARQUE: • Cliquer sur 📁 pour verrouiller les réglages de taille de scannérisation. L'icône change en 📁. Cliquer à nouveau pour déverrouiller. • La fenêtre de grandissement affiche le ratio de taille entrée/sortie en pourcentage.

Résolution et taille de sortie

La résolution de sortie est déterminée par le système. Le logiciel de pilotage du Dimâge Scan Dual détermine automatiquement la résolution de scannérisation adaptée pour obtenir la taille et la résolution de sortie.

Pour déterminer soi-même les dimensions finales d'une image à imprimer, multiplier les dimensions de la zone scannérisée par la résolution de scannérisation (résolution d'entrée), puis diviser par la résolution de l'imprimante (résolution de sortie).

Ré-échantillonage

Le ré-échantillonnage intervient lorsque les valeurs de pixels sont interpolées afin de créer une résolution de sortie supérieure à la résolution d'entrée. Le ré-échantillonnage entraîne généralement une qualité d'image médiocre.

Les utilisateurs du Dimâge Scan Dual doivent être prudents avec le ré-échantillonnage car les retouches d'images enregistrées par le logiciel sont appliquées après que l'image ait été scannérisée et traitée. Le ré-échantillonnage intervient lorsque la résolution de sortie du scanner est réglée à une valeur supérieure à celle de la résolution d'entrée pour un grandissement supérieur à 100.

Mauvaise scannérisation

Bonne scannérisation

Le bouton de la fenêtre de contrôle du mode avancé permet d'enregistrer les réglages de résolution, de surface à scannériser, de grandissement et d'unités dans un fichier de données. Le bouton permet de récupérer ces réglages et de les appliquer à une nouvelle image.

Enregistrement des réglages de scannérisation

1. Cliquer sur

- Les réglages de résolution, de surface de scannérisation, de grandissement et d'unités sont enregistrés dans un fichier de données.

La boîte de dialogue Enregistrement de fichier apparaît.

1. Entrer un nom de fichier et une destination pour enregistrer le fichier, puis cliquer sur Save.

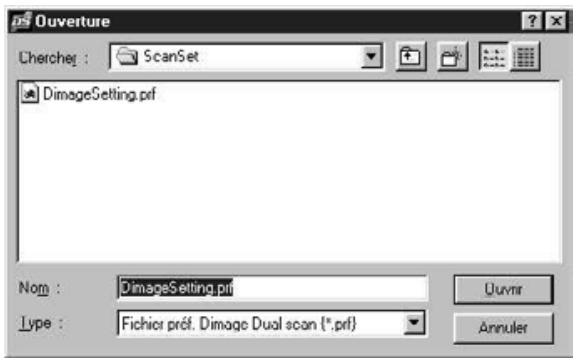

Ouverture Chercher : ScanSet DimageSetting.prf Nom : DimageSetting.prf Type : Fichier préf. Dimage Dual scan (*.prf) Uvvr Annuler

Rappel des réglages de scannérisation

1. Cliquer sur

La boîte de dialogue Ouverture de fichier apparaît.

2. Sélectionner le fichier souhaité et cliquer sur

- Les réglages du fichier sélectionné sont appliqués pour l'image en cours.

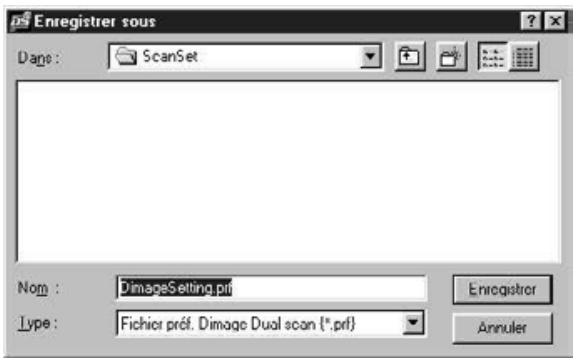

Enregistrer sous Dane: ScanSet Nom: DimageSetting.prf Type: Fichier préf. Dimage Dual scan (*.pfl) Enregistrer Annuler

REMARQUE:

Les fichiers de réglages pour films couleurs et films noir et blanc ne sont pas interchangeables.

BOÎTE DE DIALOGUE HISTOGRAMMES – NOMENCLATURE

La boîte Histogrammes affiche la fréquence des 256 niveaux de luminosité pour chacun des canaux de couleur qui compose l'image de la surface cadrée. Le niveau 0 correspond à la luminosité minimale, le niveau 256 à la luminosité maximale. Les mi-teintes s'échelonnent entre deux.

- Les histogrammes représentent les niveaux de luminosité du rouge, du vert et du bleu pour l'image de contrôle. Cliquer sur et maintenir la pression pour voir les histogrammes correspondant à l'image de prévisualisation.

Cliquer sur 📄 dans la fenêtre de prévisualisation.

La boîte de dialogue Histogrammes apparaît.

Histogramme 1 2 3 4 5 6 7 8 9 10 11 12 13 14 R: Entrée R Sortie R V: Entrée V Sortie V B: Entrée B Sortie B OK Annuler Aide

1. Image de contrôle
2. Bouton de réglage du blanc
3. Bouton de réglage du noir
4. Bouton de réglage du gris
5. Bouton d'histogrammes se sortie
6. Bouton de synchro RVB

7. Bouton de rappel des réglages

8. Bouton d'enregistrement des réglages

9. Curseurs des ombres
10. Curseurs des mi-teintes
11. Curseurs des hautes lumières
12. Curseurs de niveau de sortie
13. Curseurs de niveau d'entrée
14. Image de prévisualisation

Suite page suivante.

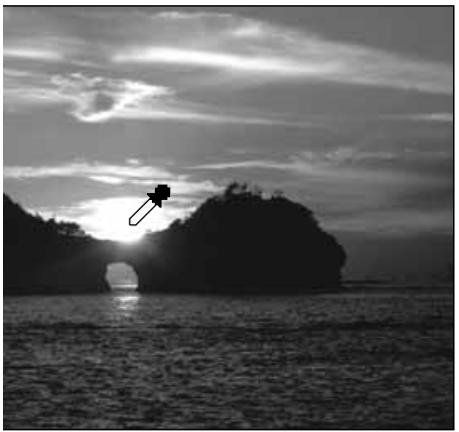

Réglages des blancs, des noirs et des gris

Le bon réglage des blancs et des noirs d'une image assure généralement le bon rendu des couleurs et des demi-teintes.

- Les changements sont automatiquement appliqués à l'image de prévisualisation.

1. Cliquer sur 📋, puis cliquer sur la teinte de l'image de contrôle qui doit être considérée pour la scannérisation comme étant le blanc neutre le plus lumineux de l'image.

2. Le curseur se transforme en ↗.

3. Les valeurs RVB de luminosité de la teinte sélectionnée passent à 255.

1. Cliquer sur 📋, puis cliquer sur la teinte de l'image de contrôle qui doit être considérée pour la scannérisation comme étant le noir neutre le plus dense de l'image.

2. Le curseur se transforme en ↗.

3. Les valeurs RVB de luminosité de la teinte sélectionnée passent à 0.

1. Cliquer sur 📋, puis cliquer sur la teinte de l'image de contrôle qui doit être considérée pour la scannérisation comme étant le gris moyen.

2. Le curseur se transforme en ↗.

3. Les valeurs RVB de luminosité de la teinte sélectionnée passent à 127.

REMARQUE:

Le réglage du gris n'est pas nécessaire pour la plupart des images.

Utilisation des curseurs d'histogramme – synchro RVB

Lorsque la synchro RVB est sélectionnée, l'action sur les curseurs réorganise les valeurs de pixels sans changer la balance de couleur. La retouche des hautes lumières et des ombres par les curseurs peut produire de meilleurs résultats pour les images dépourvues de hautes lumière et d'ombres neutres.

Si l'histogramme comporte de grandes zones plates...

1. Cliquer sur 📄.

- Les changements appliqués à un canal couleur se répercutent sur les deux autres.

2. Cliquer et faire coulisser les curseurs des niveaux de haute lumière et d'ombre vers les bords des zones plates.

• Les changements sont automatiquement appliqués à l'image de prévisualisation.
• Les valeurs à droite du curseur des hautes lumières seront considérées comme des blancs purs (niveau 255). Les valeurs à gauche du curseur des ombres seront considérées comme des noirs purs (niveau 0).

3. Cliquer sur les curseurs de niveau de sortie et les faire coulisser jusqu'à ce que l'image de prévisualisation présente le contraste souhaité.

- Cliquer sur pour afficher les fenêtres de contrôle et de prévisualisation en mode plein écran.

Input Level Histograms

Les curseurs de niveau d'entrée des hautes lumières sont déplacés vers les zones plates.

4. Cliquer sur 📄 et maintenir la pression pour voir les histogrammes des niveaux de sortie.

REMARQUE: Le niveau de luminosité pour le curseur actif est affiché près de l'histogramme.

L'expansion des valeurs de pixels permet de mieux gérer la plage de luminosité.

Suite page suivante.

Ajustement individuel des canaux couleur

La modification de la position des curseurs des canaux individuels agit sur la balance couleur de l'image de sortie.

1. Cliquer sur pour quitter la synchro RVB.

2. Cliquer et déplacer les curseurs R, V et B.

3. Les changements sont automatiquement appliqués à l'image de prévisualisation.

4. Cliquer sur pour afficher les fenêtres de contrôle et de prévisualisation en mode plein écran.

Input Level Histograms

Le curseur de niveau d'entrée du rouge est déplacé vers la zone plate du rouge.

1. Cliquer sur 📄 et maintenir la pression pour voir les histogrammes de sortie.

Output Level Histograms

Seules les valeurs de pixels rouges ont été redistribuées. Généralement, la réorganisation des valeurs d'un seul canal couleur affecte la balance couleur.

Application ou annulation des corrections

Cliquer sur OK pour appliquer les corrections à l'image à scannériser ou sur Annuler pour les annuler.

RETOUCHE D'IMAGE – HISTOGRAMME

Le bouton 📁 de la boîte de dialogue Histogrammes permet d'enregistrer les réglages dans un fichier de données. Le bouton 📁 permet de récupérer ces réglages et de les appliquer à une nouvelle image.to a new image.

Enregistrement des réglages d'histogrammes

1. Cliquer sur

- Les réglages d'histogrammes sont enregistrés dans un fichier de données.

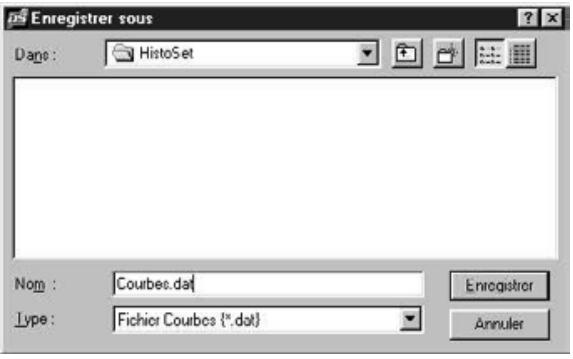

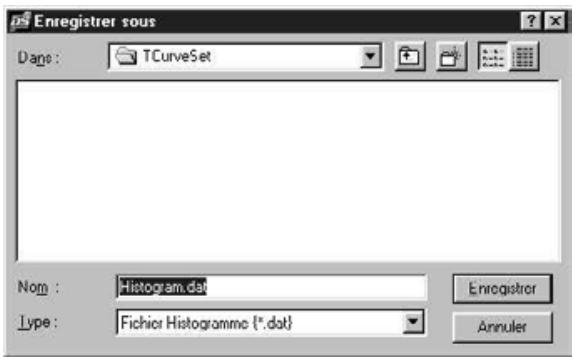

2. Entrer un nom de fichier et de destination pour enregistrer le fichier puis cliquer sur Save.

La boîte de dialogue Enregistrement apparaît.

Enregistrer sous Date : HistoSet Nom : Coubec.dat Type : Fichier Courbec (*.dat) Enregistrer Annuler

Rappel des réglages d'histogrammes

1. Cliquer sur 📄.

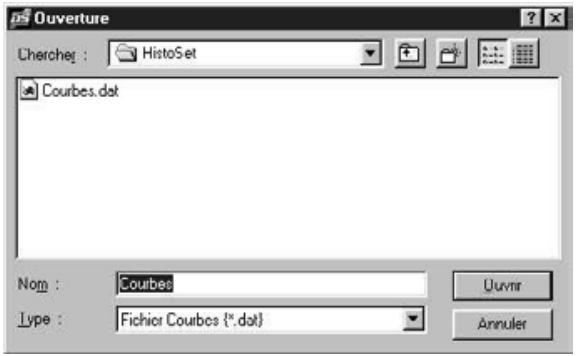

2. Sélectionner le fichier de données de réglages à utiliser et cliquer sur Open.

- Les réglages du fichier sélectionné seront appliqués à l'image en cours.

La boîte de dialogue apparaît.

Ouverture Chercher : HistoSet Courbes.dot Nom : Courbes Type : Fichier Courbes (*.dot) Uuvir Annuler

REMARQUE: Les fichiers de réglages d'histogrammes pour films couleur et noir et blanc ne sont pas interchangeables.

BOÎTE DE DIALOGUE COURBES – NOMENCLATURE

La boîte de dialogue Courbes affiche les courbes de correction pour l'image préscannérisée. Il est possible de contrôler la luminosité, le contraste et les couleurs de l'image de sortie.

Cliquer sur 📋 dans la fenêtre de prévisualisation.

La boîte de dialogue Courbes apparaît

Counbcs 1 2 3 4 5 6 RVB Entrée Sortie 7 8 9 OK Annuler Aide

1. Image de contrôle
2. Liste de canaux couleur
3. Bouton de réglage du blanc
4. Bouton de réglage du noir

5. Courbe "main levée"

6. Bouton de calcul de courbe

7. Valeur de luminosité de sortie
8. Valeur de luminosité d'entrée
9. Image de prévisualisation

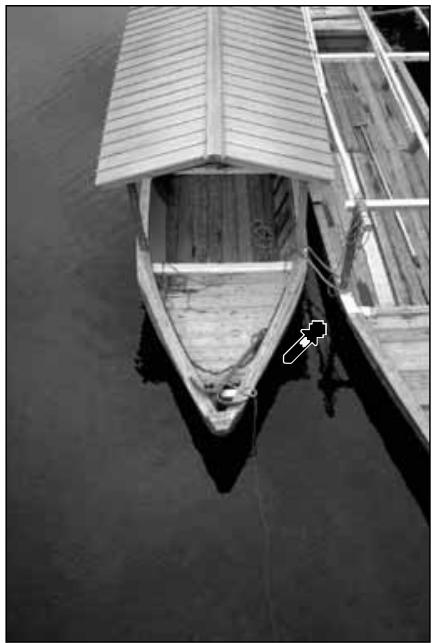

Réglage des blancs et des noirs

Le bon réglage des blancs et des noirs d'une image assure généralement le bon rendu des couleurs et des demi-teintes.

- Les changements sont automatiquement appliqués à l'image de prévisualisation.

1. Cliquer sur 📋, puis cliquer sur la teinte de l'image de contrôle qui doit être considérée pour la scannérisation, comme étant le blanc neutre le plus lumineux de l'image.

2. Le curseur se transforme en 📄.

3. Les valeurs RVB de luminosité de la teinte sélectionnée passent à 255.

1. Cliquer sur 📤, puis cliquer sur la teinte de l'image de contrôle qui doit être considérée pour la scannérisation, comme étant le noir neutre le plus dense de l'image.

2. Le curseur se transforme en ↗.

3. Les valeurs RVB de luminosité de la teinte sélectionnée passent à 0.

Suite page suivante.

Modification de courbes

La modification de la forme d'une courbe de correction modifie le niveau de luminosité de sortie pour chaque niveau de luminosité d'entrée correspondant. La modification de la forme des courbes du rouge, du vert et du bleu agit sur la balance couleur de l'image. Les modifications sur la courbe RVB agissent sur le contraste et la luminosité de l'image.

1. Sélectionner le canal à ajuster dans la liste Canaux couleur.

√ RUB

B

U

B

2. Cliquer sur la partie de la courbe à modifier et la faire glisser.

- Les modifications sont automatiquement appliquées à l'image de prévisualisation.

Tirer la courbe vers le haut pour augmenter le niveau de sortie.

REMARQUE:

Cliquer sur la courbe pour fixer un point d'ancrage. Les points d'ancrage permettent de modifier une partie de la courbe sans

que cela ait une influence

Point d'ancrage

(ou très peu) sur le reste de la courbe.

Tirer la courbe vers le bas pour diminuer le niveau de sortie.

Tirer la courbe vers le bas pour diminuer le niveau de sortie.

Cliquer sur 📂 pour tracer une courbe à la main. Cliquer sur ⚡️ pour affiner la courbe finale.

REMARQUE:

Cliquer sur ∞ permet de tracer une courbe basée sur l'intersection de la courbe avec sept valeurs de luminosité de sortie (31, 63, 95, 127, 159, 191, 223 et 255).

Application ou annulation des retouches

Cliquer sur OK pour appliquer les corrections à l'image à scannériser ou sur Annuler pour les annuler.

Le bouton 📄 de la boîte de dialogue Courbes permet d'enregistrer les réglages d'histogrammes dans un fichier de données. Le bouton 📄 permet de rappeler ces réglages et de les appliquer à une nouvelle image.

Enregistrement des courbes

1. Cliquer sur 📄.

- Les réglages de courbes sont enregistrés dans un fichier de données.

2. Entrer un nom de fichier et une destination pour enregistrer le fichier et cliquer sur Save.

La boîte de dialogue apparaît.

Enregistrer sous Date: TCurveSet Nom : Histogram.dat Type : Fichier Histogramme (*.dat) Enregistrer Annuler

Rappel des réglages de courbes

1. Cliquer sur 📋.

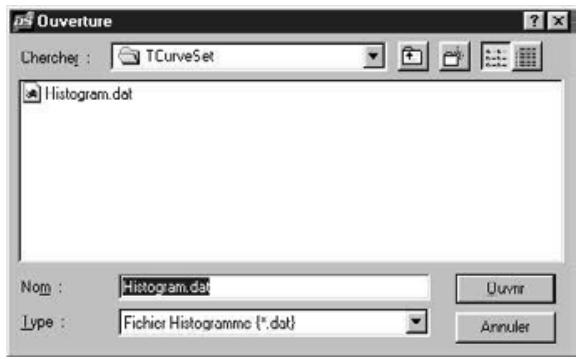

2. Sélectionner le fichier de données de réglages souhaité et cliquer sur Open

- Les réglages du fichier sélectionné seront appliqués à l'image en cours.

REMARQUE: Les fichiers de réglages de courbes pour les films couleur et noir et blanc ne sont pas interchangeables.

La boîte de dialogue apparaît.

Ouverture Chercher : TCurveSet Histogram.dat Nom : Histogram.dat Type : Fichier Histogrammc (*.dat) Uuvnr Annuler

SCANNÉRISATION ET ENREGISTREMENT DE L'IMAGE

Une fois les retouches terminées, la scannérisation peut commencer.

1. Cliquer sur ▶ Scan .

• Le curseur se transforme en montre et une barre de progression apparaît pendant la scannérisation.
• Pour annuler, cliquer sur Annuler ou presser Annuler jusqu'à l'apparition du message d'annulation.

Ne pas retirer le passe-vues avant la fin de la scannérisation. Ne pas bouger le scanner pendant la scannérisation, cela pourrait provoquer une distorsion de l'image.

2. Cliquer sur Fermer pour quitter le logiciel de pilotage du Dimâge Scan Dual. L'image peut ensuite être ouverte dans un logiciel de traitement d'image (PhotoDeluxe ou Photoshop).

- La fenêtre du logiciel de pilotage est automatiquement refermée après chaque scannérisation si l'option "Fermeture de l'application après scannérisation" a été sélectionnée dans la boîte de dialogue Préférences.

3. Enregistrez l'image en utilisant la procédure de votre logiciel graphique.

REMARQUE:

Plusieurs images peuvent être scannérisées avant de quitter le logiciel de pilotage si le logiciel maître est Photoshop. PhotoDeLuxe, Corel Draw et Corel PhotoPaint ne peuvent importer qu'une seule image à la fois.

5. Retirer le passe-vue du scanner.

SCANNÉRISATION DES FILMS APS

DÉROULEMENT DE LA SCANNÉRISATION

Lancement du logiciel

Sélection du type de film APS

Réglages des préférences

Chargement et insertion du passe-vues APS

Sélection des vues à préscannériser sur la planche-index

OU

Planche-index de scans

Sélection des vues à préscannériser

Préscannérisation

Orientation et recadrage

Retouche du contraste, de la luminosité et des couleurs

Scannérisation

Enregistrement

1. Mettre le Dimâge Scan Dual en marche, puis le PC.
2. Lancez Adobe PhotoShop.
3. Sélectionnez Fichier – Importation – Sélectionner Source TWAIN_32

Adobe Photoshop LE Fichier Edition Image Calque Sélection Filtre Altichage Fenêtre Aige Nouveau... Ctrl+N Ouvrir... Ctrl+O Ouvrir sous... Former Ctrl+V Enregistrer Ctrl+S Enregistrer sous... Mat+Ctrl+S Enregistrer une copies... Alt+Ctrl+S Version prééduette Importation Exportation Configuration de l'impression... Mat+Ctrl+P Imprimer... Ctrl+P Envoyer... Préférences Quitter Ctrl+Q Source TWAIN... Source TWAIN_32... TWAIN... TWAIN_32...

La fenêtre “ Sources ” apparaît.

1. Sélectionnez DS_Dual puis cliquez sur Sélectionner.

1. Sélectionnez Fichier – Importation – TWAIN_32.

Adobe Photoshop LE Fichier Edition Image Calque Sélection Filtre Affichage Fonêtre Aig Nouveau... Ctrl+N Ouvrir... Ctrl+O Ouvrir sous... Enter Ctrl+W Enterifier Ctrl+O Enterifier sous... MaiCtrl+S Enterifier une copie... Alt+Ctrl+S Version précédente Importation Exportation Configuration de l'impression... MaiCtrl+P Impérion... Ctrl+P Enviver... Préférences Quitter Ctrl+Q Source TWAIN... Source TWAIN_32... TWAIN TWAIN_32...

L'écran d'installation apparaît.

Sélectionner le type de film APS dans la liste.

• L'option "Détection APS automatique" assure l'identification automatique du type de film.
• Le type de film sélectionné est affiché dans la fenêtre Film.
• L'adaptateur optionnel APS AD-10 est nécessaire pour scannériser les films APS avec le Dimâge Scan Dual.

Film:

Négativ coul. 35 mm Positif coul. 35 mm Négativ N&B 35 mm Positif N&B 35 mm

✓Détect. APS auto Négativ coul. APS Positif coul. APS

La fenêtre de contrôle et la planche-index apparaissent.

Dimage Scan Dual MINOLTA Dimg Scan Film: Output Mode Screen Paste Print Paper Size: Orientation Image Full Page 1/2 Size 1/4 Size Image Data Size: 000 MB Reset Available Space: 000 MB Index 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 Total 0 frame(s) Selected 0 frame(s) ① ② ③ ④ Index Scan Prescan Close Scan ⑤ ⑥

1. Bouton de rembobinage
2. Bouton d'enregistrement de l'index

3. Bouton de scannérisation et d'enregistrement

4. Bouton de la planche-index de scans

5. Inversion de l'ordre des vues
6. Fenêtre-imagette

1. Cliquer sur

La fenêtre Préférences APS s'ouvre.

Conférence Contrôle scanner Standard Avancé Valeur défaut Résolution Entrecé: dpi Résolution Sortie: dpi Unité: Disponible en mode Avancé Exposition auto Diapositive Fermeture après scannérisation Couleur de fond Modifier Réglages film APS Avertissement acquisition multiple Nbre. vues maxi 1 Récertoire enr. fichier image: Orientation Index: Remb. film auto Rotation des vues Indiquer le nombre maximum de vues pouvant être scannérisées en même temps. Cliquer dans cette case pour commander le rembobinage automatique du film lorsque "Quitter" est sélectionné. Cliquer dans cette case pour retourner automatiquement toutes les vues de l'index sur 180°. Cliquer ici pour sélectionner le dossier d'enregistrement des scans et des index.

1. Régler les préférences comme souhaité (page 20 et 21) puis cliquer sur OK.

L'adaptateur APS est un accessoire optionnel. Le Dimâge Scan Dual ne peut pas scannériser les films APS (type IX-240) sans cet adaptateur APS AD-10.

Nomenclature

1. Porte du logement film
2. Dispositif d'ouverture du logement film
3. Contacts de liaison avec le scanner*
   * Ne pas toucher

Chargement de l'adaptateur APS

1. Faire coulisser le dispositif d'ouverture comme indiqué.
   • La porte du logement film s'ouvre.

2. Charger la cassette de film dans le logement, indicateur vers le haut.

- Charger uniquement des cassettes contenant un film développé (repère ■ visible).

1. Refermer la porte du logement film.

- La porte du logement film ne peut pas être refermée si le repère n'est pas visible. Forcer la fermeture risquerait d'endommager la cassette.

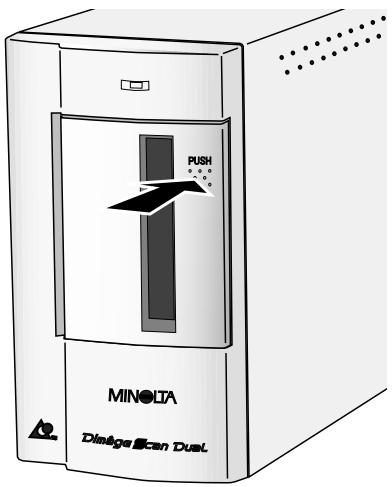

1. Presser pour déverrouiller,...

PUSH MINOLTA Dimiga Scan Dual

Puis ouvrir la porte du logement film du scanner.

MINOLTA Dimège Scan Dual

1. Engager l'adaptateur APS dans le scanner.

PS dans le scanner.

La fonction planche-index de scans réalise un scan basse résolution de chaque vue de la cassette et les affiche dans la fenêtre-index. La durée nécessaire à l'obtention d'une planche-index de scans varie en fonction des performances du micro-ordinateur.

Pour ne pas obtenir la planche-index de scans de toutes les vues du film, sélectionner le numéro de vue de l'image à scannériser sur la planche-index (papier) livrée avec la cassette par le laboratoire. Cliquer sur l'imagette appropriée dans la fenêtre-index pour sélectionner une image à préscannériser ou à scannériser.

Cliquer sur Scan Index.

- Toutes les vues de la cassette sont scannérisées et affichées dans la fenêtre-index.

Index 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 Total 25 frame(s) Selected 0 frame(s)

REMARQUE:

• Pour annuler la planche-index de scans, presser XX jusqu'à ce que le message d'annulation apparaisse
• Les planches-index de scans complémentaires s'affichent dans la fenêtre index.
• Les vues qui n'ont pas été retenues pour la planche-index de scans peuvent quand même être sélectionnées pour une préscannérisation ou une scannérisation.

Cliquer ici pour inverser l'ordre d'affichage.

1. Cliquer sur une image, puis cliquer sur Préscan. L'image est préscannérisée puis affichée dans la fenêtre de prévisualisation.

REMARQUE:

Cliquer ici pour sélectionner un format APS (C, H, P). Disponible uniquement dans le mode avancé.

1. Orienter et recadrer l'image comme souhaité.

2. Effectuer les retouches de contraste, de luminosité et de couleur.

3. Voir pages 27 à 33 pour les retouches en mode standard.

4. Voir pages 39 à 51 pour les retouches en mode avancé.

5. Cliquer sur Fermer pour revenir à la fenêtre index.

6. Cliquer sur une image afin de la sélectionner pour la scannériser.

- Les images sélectionnées sont entourées d'un cadre gris foncé.

- Pour sélectionner des vues supplémentaires, cliquer tout en appuyant sur la touche Ctrl.

- Cliquer en appuyant sur la touche Ctrl pour désélectionner une image.

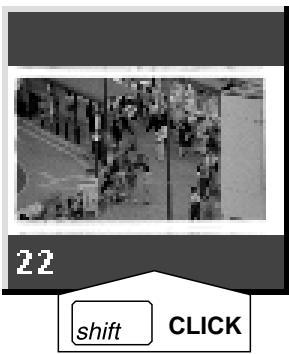

- Cliquer tout en appuyant sur la touche majuscules pour sélectionner toutes les vues situées entre la vue en cours et la dernière vue sélectionnée.

22 shift CLICK

1. Cliquer sur Scan pour scannériser l'image sélectionnée.

2. La scannérisation est annulée s'il y a plus d'images sélectionnées que ne le permet le réglage de l'option "Acquisition multiples". Voir le chapitre Réglages des préférences page 56.

3. Adobe PhotoDeLuxe, Corel Draw et Corel PhotoPaint ne peuvent importer qu'une seule image à la fois.
4. L'image peut être ouverte dans une application photo comme Photoshop ou PhotoDeluxe après avoir quitté le logiciel de pilotage du Dimâge Scan Dual.

REMARQUE:

Cliquer sur pour enregistrer les scans directement dans un fichier.

• Les scans sont enregistrés en format BMP.
• Les scans ne sont pas automatiquement ouverts dans une fenêtre Photoshop.

REMARQUE: Cliquer sur pour enregistrer l'index de scans comme un fichier image. • L'image est enregistrée au format JPEG.

1. Cliquer sur pour rembobiner le film dans la cassette.

- Cette étape n'est pas nécessaire lorsque l'option rembobinage automatique à été sélectionnée dans les préférences APS.

1. Retirer l'adaptateur APS du scanner et refermer la porte du logement film.

1. Cliquer sur Exit pour quitter le logiciel de pilotage du Dimâge Scan Dual.

- La fenêtre de l'application se referme automatiquement après chaque scannérisation si »Fermeture de l'application après scannérisation« a été sélectionnée dans les Préférences.

1. Ouvrir la porte du logement film de l'adaptateur APS et retirer la cassette.

REMARQUE:

Plusieurs images peuvent être scannérisées avant de quitter le logiciel de pilotage si Photoshop est le logiciel-maître. Adobe PhotoDeLuxe, Corel Draw et Corel PhotoPaint ne peuvent importer qu'une seule image à la fois.

APPENDICE

SYMPTÔME ou MESSAGE
SOLUTION

Le micro-ordinateur ne démarre pas après raccordement du scanner.	• Éteindre l'ordinateur et tous les périphériques de la chaîne SCSI, puis vérifier les câbles SCSI, les connecteurs, les numéros SCSI et le câble d'alimentation.
DS_Dual n'apparaît pas dans la liste des sources Twain_32.	• Assurez-vous que le logiciel de contrôle a bien été installé
"Connexion avec le scanner impossible"	• La lampe-témoin est éteinte : mettre le Dimâge Scan Dual en marche puis relancer le l'ordinateur.• Vérifier que le numéro SCSI n'est pas déjà attribué à un autre périphérique.
"Initialisation en cours, retirer le passe-vues"	• Retirer le passe-vues et cliquer sur OK.
La lampe-témoin clignote rapidement (8 Hz).	• La porte du scanner est ouverte. La refermer.
"Vérifier le chargement du film..."	• Charger correctement le film dans le passe-vues.
"Vérifier le type de film"	• Sélectionner le bon type de film.
"Vérifier le chargement du film APS"	• Sélectionner le bon type de film.
"Type de film non reconnu".	• Sélectionner le type de film manuellement.
"Mémoire insuffisante"	• Augmenter la mémoire disponible pour l'application.• Si plusieurs images ont été scannérisées: quitter et relancer l'application. Dans certains cas, il peut être nécessaire d'arrêter et de redémarrer l'ordinateur.
"Initialisation en cours, retirer le passe-vues" s'affiche alors que le passe-vues n'est pas engagé.	• Contacter le SAV Minolta pour le remplacement de la lampe fluorescente.

Contacter votre revendeur pour davantage d'informations concernant l'installation du scanner, les raccordements SCSI ou les compatibilités de logiciels. Contacter éventuellement le SAV Minolta.

Minolta France

365 - 367 route de Saint-Germain

78420 Carrières-sur-Seine

Tél. [phone]

En cas d'appel au SAV Minolta, merci de fournir les renseignements suivants:

Marque et modèle du micro-ordinateur utilisé.

Mémoire RAM disponible.

Numéro de version du système utilisé.

Autres périphériques SCSI utilisés et numéros SCSI correspondants.

Numéro de version du logiciel de Pilotage DS Dual.

Symptômes constatés.

Messages éventuellement affichés à l'écran lors des problèmes.

Fréquence du problème.

Pour connaître le numéro de version de votre logiciel de pilotage:

Amener le pointeur sur l'indication MINOLTA située en haut des fenêtres de mode standard ou avancé. Le numéro de version s'affiche dans la fenêtre.

NOTES
