SMART MICROBUBBLE MANAGEMENT - Gestion des microbulles SCUBAPRO-UWATEC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Ordinateur de plongée
Gestion des microbulles	Oui
Affichage	Numérique
Profondeur maximale	Non précisé
Modes de plongée	Non précisé
Alarme de sécurité	Non précisé
Connectivité	Non précisé
Autonomie batterie	Non précisé
Étanchéité	Oui
Poids	Non précisé
Dimensions	Non précisé
Langues disponibles	Non précisé
Fonctions supplémentaires	Gestion intelligente
Marque	Non précisé
Modèle	Non précisé

FOIRE AUX QUESTIONS - SMART MICROBUBBLE MANAGEMENT SCUBAPRO-UWATEC

Comment activer le système de gestion des microbulles SCUBAPRO-UWATEC ?

Pour activer le système de gestion des microbulles, assurez-vous que l'appareil est sous tension, puis accédez au menu des réglages et sélectionnez l'option 'Gestion des microbulles'. Suivez les instructions à l'écran pour l'activer.

Que faire si le système de gestion des microbulles ne fonctionne pas ?

Si le système ne fonctionne pas, vérifiez d'abord que l'appareil est correctement alimenté et que le capteur est propre. Si le problème persiste, réinitialisez l'appareil en suivant les instructions du manuel d'utilisation.

Comment mettre à jour le logiciel du SCUBAPRO-UWATEC ?

Pour mettre à jour le logiciel, connectez l'appareil à votre ordinateur via un câble USB, téléchargez le dernier logiciel depuis le site officiel de SCUBAPRO-UWATEC et suivez les instructions d'installation.

Quel est le temps de réponse du système de gestion des microbulles ?

Le système de gestion des microbulles offre un temps de réponse rapide, généralement inférieur à 1 seconde pour détecter et gérer les microbulles.

Comment savoir si le capteur de microbulles est défectueux ?

Si l'appareil ne détecte pas les microbulles ou donne des lectures incohérentes, cela peut indiquer un problème avec le capteur. Nettoyez le capteur et testez à nouveau. Si le problème persiste, contactez le service client pour un diagnostic.

Y a-t-il des précautions à prendre lors de l'utilisation du SCUBAPRO-UWATEC ?

Oui, il est recommandé de ne pas plonger en dessous des profondeurs recommandées, de vérifier régulièrement l'état de l'appareil et de suivre les instructions de sécurité fournies dans le manuel d'utilisation.

Comment nettoyer et entretenir le SCUBAPRO-UWATEC ?

Pour nettoyer l'appareil, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs. Après chaque utilisation en eau salée, rincez l'appareil à l'eau douce et laissez-le sécher à l'air.

Où trouver le manuel d'utilisation du SCUBAPRO-UWATEC ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de SCUBAPRO-UWATEC dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI SMART MICROBUBBLE MANAGEMENT SCUBAPRO-UWATEC

Cela fait longtemps que les ordinateurs de plongée UWATEC utilisent le modèle mathématique ZH-L8 ADT de Buhlmann et s'adaptent au comportement du plongeur et aux conditions de plongée. Le nom de ce modèle vient de Zurich pour ZH, du nombre de compartiments utilisés pour L8 et du mot "adaptation" pour ADT.

Avec un tel algorithme adaptatif, si le plongeur dépasse la vitesse de remontée préconisée, fait trop d'efforts, ou plonge en environnement froid, son ordinateur de plongée peut lui demander de faire en compensation un palier de décompression. Cet algorithme offre également l'avantage de permettre une prévision plus précise des besoins en gaz respiré, notamment pour les plongées profondes, ainsi que la surveillance étroite de la charge en oxygène pour les plongées au Nitrox.

UWATEC a maintenant la preuve que les plongeurs qui font des plongées successives, même dans la courbe de sécurité (plongées sans palier), produisent des microbulles. Elles ne génèrent habituellement pas de symptômes perceptibles par le plongeur, mais peuvent causer des dommages permanents. Ces microbulles peuvent également être un préalable à la formation de bulles plus grosses pouvant provoquer un accident de décompression. Les plongeurs présentant un foramen ovale (communication entre les deux ventricules cardiaques) sont particulièrement exposés à ce risque.

L'algorithme adaptatif de Buhlmann s'appelle maintenant ZH-L8 ADT MB. MB pour microbulles, puisque les Smart d'Uwatec peuvent être programmés pour gérer la plongée de façon à diminuer la formation de microbulles.

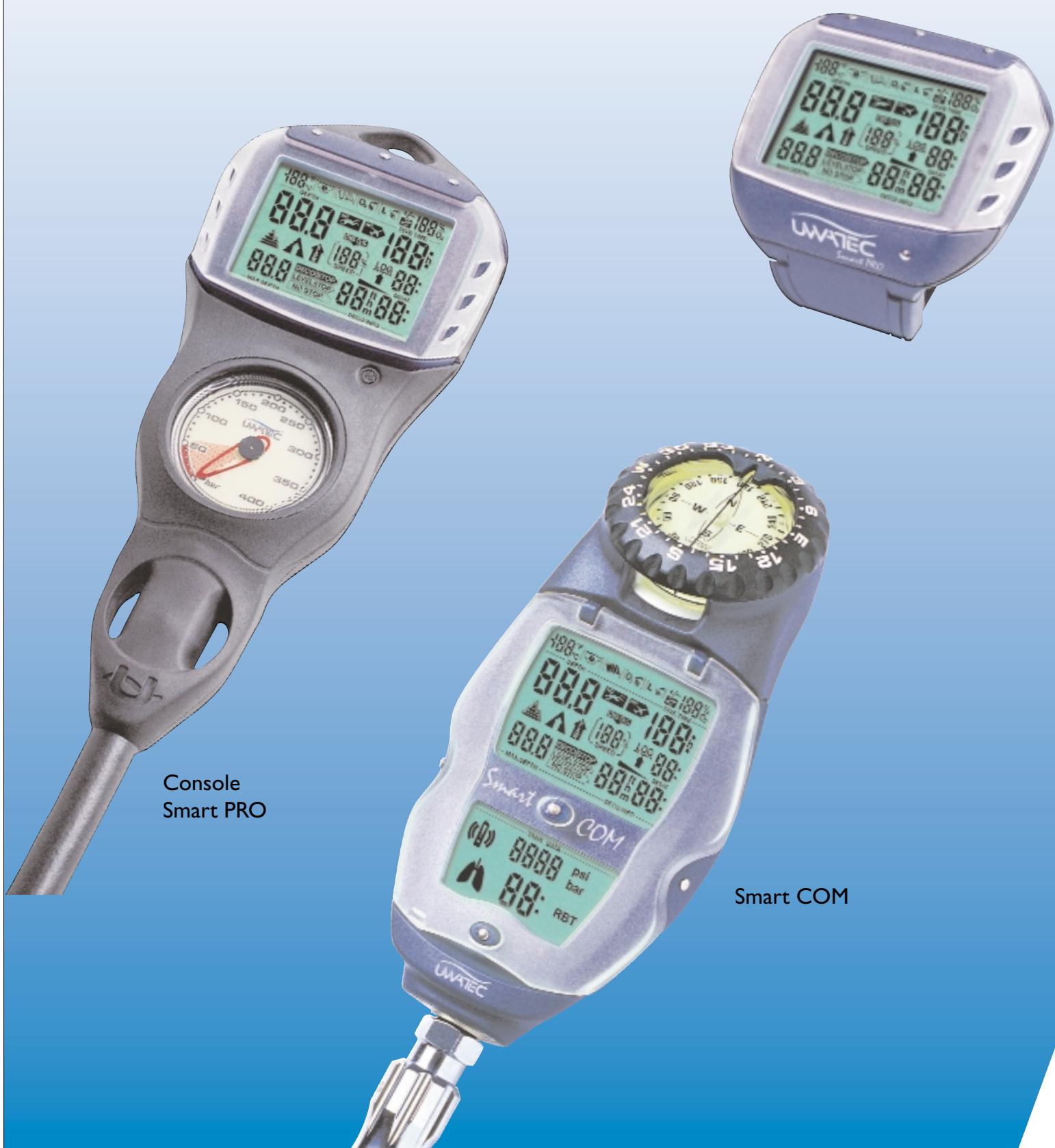

Console Smart PRO

Smart COM affiche la pression dans la bouteille, calcule et affiche l'autonomie restante (RBT), et prévient quand elle est inférieure à 3 minutes.

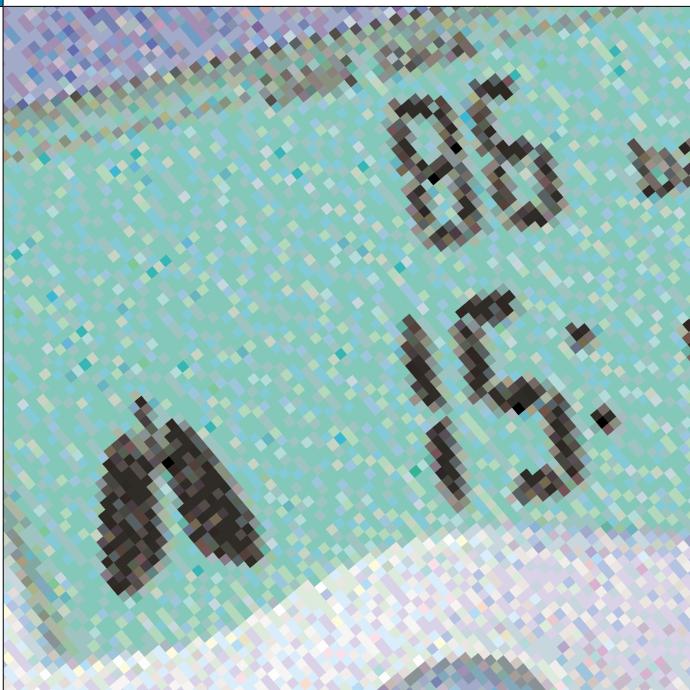

La consommation de gaz

Lors des plongées profondes, il faut avoir dans la bouteille suffisamment de gaz pour la remontée et les éventuel .

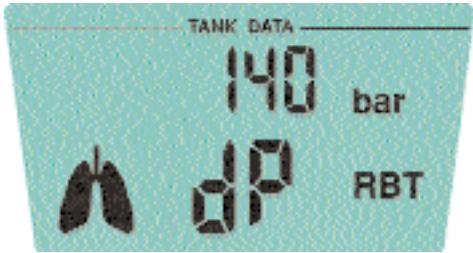

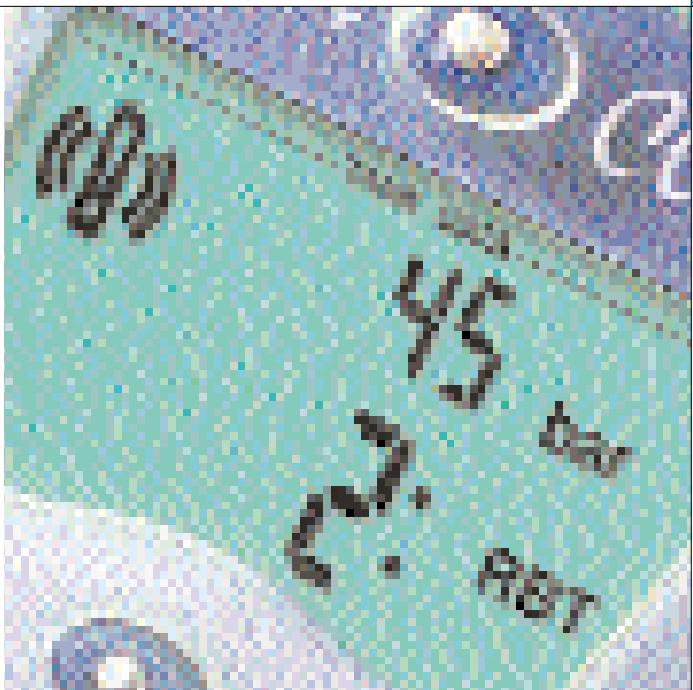

Le Smart COM affiche l'autonomie restante (RBT) à la profondeur actuelle, calculée jusqu'au moment où il faudrait commencer la remontée. Il a déjà prévu et soustrait le gaz nécessaire pour remonter à la vitesse préconisée et faire le éventuels. La base de calcul pour cette autonomie restante est la “valeur de réserve” réglable via Smart TRAK de 5 en 5 bars, de 20 à 120 bars. Un RBT de 0 signifie donc que si la remontée commence immédiatement, se fait à la vitesse préconisée, et que tous les paliers sont respectés, le plongeur fera surface avec dans sa bouteille la pression de réserve prévue.

Le calcul est basé sur la consommation actuelle du plongeur, la température et la pression actuelle dans la bouteille. Il commence 1,5 minute après le début de la plongée et est actualisé toutes les 4 secondes. L'ordinateur modifie le RBT (autonomie restante) selon les variations du rythme respiratoire du plongeur : s'il est en train de faire des efforts, le RBT diminue, et s'il se détend, le RBT augmente.

La précision de ce calcul est due à la sensibilité du capteur de pression qui est capable de détecter une simple inspiration. Le calcul tient compte également de la température ambiante qui affecte la pression dans la bouteille, ce qui est particulièrement utile lorsque le plongeur traverse des thermoclines.

• Affichage de la pression en bar. Autonomie restante à la profondeur en cours (RBT). Valeur de réserve réglable par l'utilisateur.
• Alarme de réserve
• Pression d'air consommée
• Alarme d'autonomie < 3 mn
• Alarme d'autonomie < 3 mn

À la fin de la plongée, Smart COM affiche la différence de pression correspondant à la pression de gaz consommée pendant la plongée s alarmes déclenchées, ici l'autonomie (RBT) et l'effort.

Après la plongée, les données stockées dans Smart COM peuvent être transférées vers un PC avec le logiciel Smart TRAK. Ce logiciel est livré avec le Smart COM. Pour Smart COM, le rythme respiratoire est affiché en l/min, ainsi que le niveau d'effort fourni niveau de microbulles et la température.

Smart COM prend en compte les conséquences sur la décompression des efforts fournis pendant la plongée. Lorsque le symbole “poumons” apparaît, il faut ralentir la respiration.

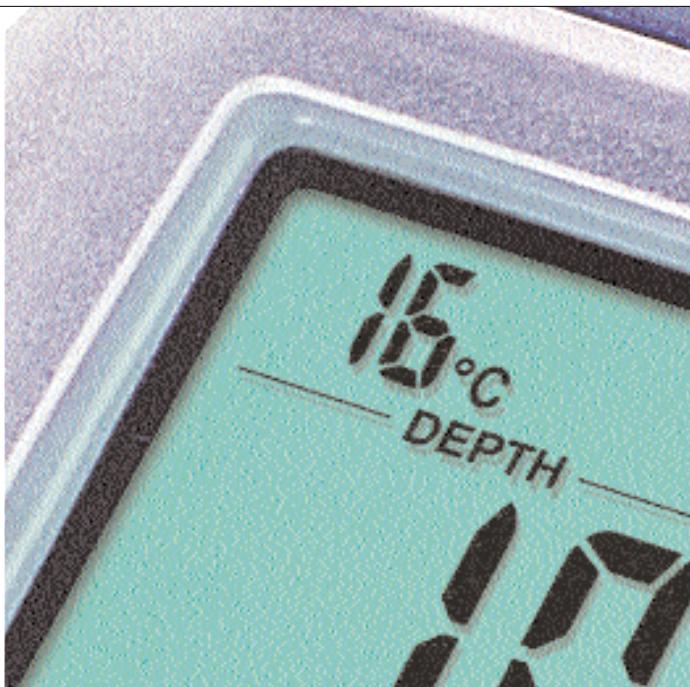

L'effort en plongée

Certains ordinateurs de plongée utilisent un modèle de calcul qui tient compte d'une estimation de l'effort moyen fourni pendant la plongée.

Cependant, un plongeur peu en forme qui fournit un effort soutenu consommera plus d'air qu'un autre. Même les plongeurs en bonne condition physique peuvent être amenés à faire des efforts, en nageant contre le courant, ou en décrochant l'ancre prise sous un rocher par exemple.

Dans de tels cas, le plongeur peut absorber plus d'azote, notamment dans les tissus musculaires. Cet apport supplémentaire en azote l'expose à un risque accru de formation de microbulles et d'accident de décompression.

Les plongeurs ont tous des niveaux de forme physique différents et fournissent des efforts différents lors de leurs plongées. Le Smart COM peut réellement influencer un plongeur en train de forcer, et l'amener à réduire son activité en se relaxant et en respirant plus lentement.

Il y parvient en surveillant très précisément la consommation d'air et ses changements.

Si le plongeur continue à forcer, Smart TRAK pourra lui demander de faire un palier supplémentaire.

La sensibilité de l'a peut se régler avec Smart TRAK pour tenir compte du niveau de forme du plongeur.

• Modèle de décompression adaptatif Buhlmann ZH-L8 ADT MB
• Compteur d'oxygène CNS mis à jour en fonction de l'oxygène consommé selon l'effort fourni.
• Alarme d'effort réglable par l'utilisateur.
• Effort fourni affiché par Smart TRAK

La sensibilité à l'effort est réglable par l'utilisateur avec Smart TRAK pour l'adapter à son niveau de forme.

Les modèles précédents intègrent un effort de 50 W. Avec le ZH-L8 ADT MB, même à LO, l'effort est estimé à 85 W et la durée de remontée est allongée.

Les modèles Smart PRO et Smart COM prennent en compte la température pour le calcul de la décompression et affichent la température ambiante.

La température

La température centrale du corps humain est de 37°C et celui-ci met en œuvre des stratégies telles que le frissonnement (activité musculaire involontaire) pour aider au maintien de cette température lorsqu'il fait froid. Plonger en eau froide provoque une vasoconstriction avec réduction de la circulation sanguine au niveau des membres au profit des organes centraux, pour aider à conserver la température corporelle. La peau est le tissu le plus affecté par cette vasoconstriction. Ce phénomène ne se met pas en place dès le début de la plongée puisque le plongeur se met à l'eau avec une température corporelle homogène. L'absorption d'azote au niveau de la peau est donc normale au début. Cependant, lorsqu'il remonte et commence à désaturer, la vasoconstriction qui s'est produite ensuite limite le processus d'élimination de l'azote.

Plonger en eau froide rend donc le plongeur plus susceptible de voir se former des microbulles dans les tissus cutanés, avec le risque d'accidents de décompression à ce niveau.

Les ordinateurs Smart mesurent et affichent en permanence la température ambiante, et la prennent en compte lors du calcul de la décompression, avec pour objectif de minimiser les accidents cutanés. Lors d'une plongée normale par exemple, la moelle épinière est considérée comme étant le premier tissu concerné par la décompression. Lors d' considère que c'est la peau le tissu le plus important.

Par conséquent, pour peut proposer une plongée sans palier plus courte, ou dans le cas d'une plongée à paliers, des paliers plus longs.

• Mesure et a de l'eau
• Intégration de la température dans le modèle de décompression
• Enregistrement de la température par l'ordinateur de plongée
• Courbe de température avec Smart TRAK

Avec Smart TRAK et un ordinateur, on peut voir la courbe de température tout au long de la plongée.

Pour une plongée en eau froide, là où un algorithme fixe propose une remontée de 28 mn, le ZH-L8 ADT MB conseille 48 mn. En début de plongée 2, les tissus cutanés qui étaient directeurs en fin de plongée 1 sont déjà relativement froids. Notez les différences entre les durées de remontée.

Le Smart peut conseiller au plongeur de faire un palier microbulles pour diminuer la formation de microbulles.

Le tableau ci-dessus montre les différents paliers microbulles qui peuvent survenir. Première plongée : 1 h 49 mn - Deuxième plongée : 30 mètres / 16 minutes. Pour la deuxième plongée. Au niveau L0, le palier de 6 minutes à 3 mètres n'est pas affiché à l'écran du Smart, mais dans ce tableau, nous l'avons inclus par commodité.

Smart diminue les microbulles

Les plongeurs qui sont exposés longtemps aux microbulles risquent de voir leurs tissus mous endommagés. Par exemple, le tissu cérébral, la moëlle épinière et la rétine. Les plongeurs à risque sont notamment les moniteurs et les encadrants qui font beaucoup de plongées successives. Les plongeurs de loisir en vacances-plongée qui font de nombreuses plongées successives courent également le risque de formation excessive de microbulles.

Les microbulles ne génèrent pas de symptômes visibles et ne peuvent être mesurées qu'avec un appareil Doppler. Ce détecteur tenu à la main émet un signal ultrasonique qui produit un son distinct lorsqu'il rencontre une microbulle dans le corps du plongeur. L'examen est enregistré, et les enregistrements analysés. Plus on entend de sons dans un enregistrement, plus grand est le nombre de microbulles dans le corps du plongeur.

Lors d'une vaste étude, DAN Europe a "passé au Doppler" un échantillon substantiel de plongeurs, soit 1058 plongées. Ces examens ont été pratiqués dans les 30 minutes suivant la fin de la plongée. Les plongeurs testés étaient des plongeurs standard, effectuant des plongées en milieu naturel standard, à toutes profondeurs et de toutes durées. DAN Europe a découvert que lors de plongées successives, $6 représentaient un niveau élevé de microbulles. Ce qui est cohérent avec les statistiques de DAN des 15 dernières années, qui montrent une fréquence relativement plus élevée d'accidents de décompression après les plongées successives.

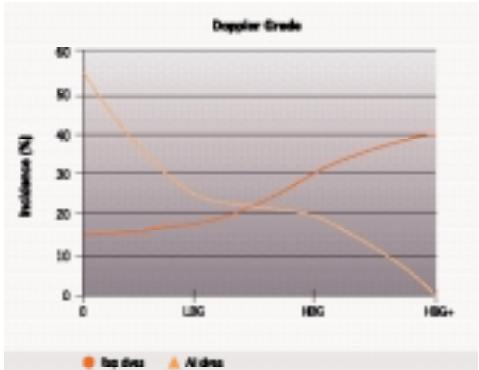

Analyse au Doppler de 1058 plongées : microbulles détectées dans 37 % de toutes les plongées, et dans 67 % des plongées successives.

Plus souvent des microbulles dans les plongées successives, mais également en quantité plus importante (niveau 2 et plus sur l'échelle de Spencer).

Ces plongées ne peuvent être recommandées après une plongée successive. Première plongée : 30 mètres / 16 minutes - Intervalle de surface : 1 heure. Pour établir ce tableau, les ingénieurs d'Uwatec ont "fait plonger" 6 Smart avec des niveaux de microbulles allant de L0 à L5. 48 mètres est un palier de décompression obligatoire. En pratique, il est affiché séparément des paliers de sécurité dans l'ordre et dans le total des paliers.

Des expériences consistant à faire des paliers plus profonds à la fin de plongées successives ont prouvé que les microbulles étaient ainsi diminuées jusqu'à 61% et dans certains cas complètement éliminées. Si, par exemple, un plongeur a fait trois plongées dans une journée et a effectué à chaque plongée une série de paliers profonds, ses microbulles étaient substantiellement réduites.

Les ordinateurs de plongée Smart peuvent être programmés pour diminuer fortement la formation de microbulles, en tenant compte des conditions réelles de réalisation de la plongée. Le plongeur désire le niveau de microbulles qu'il accepte pour une plongée donnée. Le Smart évalue ensuite la quantité probable de microbulles dues aux plongées précédentes, et commande de faire un palier microbulle profond en fin de plongée.

On peut désirer avant la plongée 6 niveaux de microbulles, du niveau L0 (diminution des microbulles minimale) au niveau L5 (diminution des microbulles maximale).

Contrairement aux paliers de décompression qui sont obligatoires, les paliers microbulles sont seulement conseillés. Ceci parce que les conséquences des microbulles se font sentir à long terme, alors que l'accident de décompression provoque des symptômes à traiter immédiatement. Si le plongeur ne tient pas compte des paliers microbulles conseillés (s'il se tient à plus d'1,5 mètre de différence de profondeur), le Smart redescend au niveau de microbulles supérieur en refaisant les calculs "en cascade".

• 6 niveaux de tolérance de microbulles.
• Niveau de microbulles choisi par l'utilisateur.
• Paliers de décompression et paliers microbulles
• La durée de remontée inclut les paliers microbulles.
• Avertissement en cas de palier microbulles omis
• Calcul des niveaux de microbulles effectué en "cascade".
• Avertissement en surface en cas d'augmentation du niveau de microbulles.
• Avertissement en cas de niveau de microbulles élevé

CPI	Jena	Lagos	Hubei	Hubei
China II.	13%	98.7%	26.5%	11.7%
China III.	80.5%	35.7%	-	-

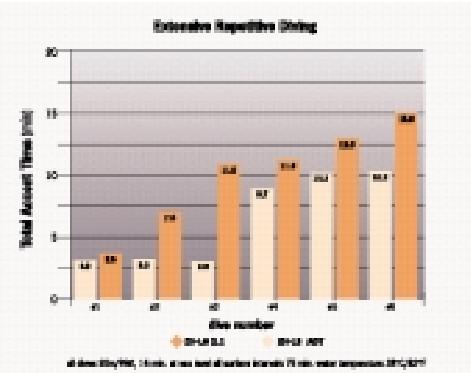

UWATEC a fait réaliser deux séries de plongées à une semaine d'intervalle sur 9 volontaires : 3 plongées successives de 16 mn à 30 m, y compris 2 mn 40 s de descente, avec 75 mn d'intervalle en surface. La deuxième série se terminait à la dernière plongée par les paliers suivants : 12 m / 2 mn ; 9 m / 3 mn ; 3 m / 6 mn. Il n'y a eu aucun niveau de bulles très élevé détecté, et très peu de faible niveau de bulles.

En comparant les modèles fixes précédents et le ZH-L8 ADT MB, on voit que même au niveau L0 les durées de remontée sont presque identiques pour la plongée, alors que pour les suivantes la durée de remontée peut être multipliée par 4.

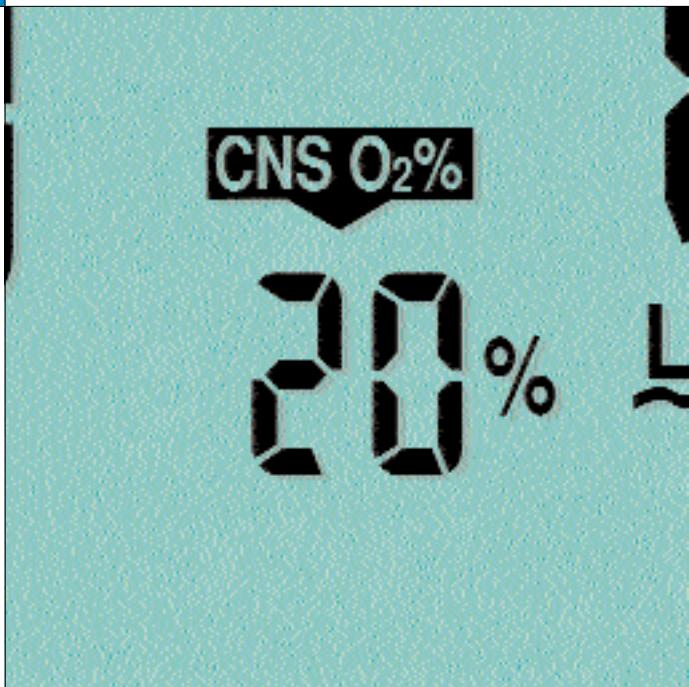

Smart surveille et affiche en permanence le CNS O₂, en plongée à l'air comme au Nitrox jusqu'à 100% O₂.

Le Nitrox

Plonger au Nitrox permet d'augmenter la durée de plongée et de diminuer le risque d'accident de décompression. Ceci parce qu'il y a moins d'azote dans le Nitrox que dans l'air. Cependant, le Nitrox contient plus d'oxygène que l'air, il présente donc d'autres risques. La molécule d'oxygène est une molécule très active capable de "brûler" les tissus du système nerveux central (CNS) : cerveau, moelle épinière et autres tissus nerveux. Les problèmes dus à surviennent sans avertissement, ont un effet immédiat et peuvent causer la mort.

Les ordinateurs de plongée Smart surveillent l'évolution de et avertissent quand on s'approche des limites à la fois du "compteur oxygène" (CNS clock) et de la maximale admissible.

Les résultats sont affichés en permanence et lorsque le plongeur atteint 75% de la toxicité CNS, un signal sonore se fait entendre et l'affichage du % CNS clignote. Si cette valeur atteint 100%, il faut immédiatement remonter. Le Smart avertit également lorsque la limite maximale de tolérable est atteinte.

Le Smart permet aux plongeurs de programmer le pourcentage d'oxygène de 21% (air) à 100% (oxygène pur) par pas de 1%. Ce pourcentage peut être modifié directement sur le Smart pour permettre de plonger avec différents mélanges dans la même journée. Il est également possible de simuler une plongée Nitrox avec le planificateur du Smart.

• Planification d'une plongée Nitrox
• Alarme de PpO₂ maximale
• Alarme de Compteur Oxygène CNS à 75%
• Alarme de Compteur Oxygène CNS à 100%
• Pourcentage d'oxygène facile à régler de 21% à 100%.
• Affichage du pourcentage d'oxygène du mélange
• PpO₂ maximale réglable
• Compteur oxygène CNS mis à jour selon l'absorption d'oxygène et l'effort fourni.
• Logiciel Smart TRAK indiquant le pourcentage d'oxygène à tout moment pendant la plongée.

Smart TRAK affiche la limite de PpO_2 sous forme d'une ligne noire située à la profondeur correspondante. Ici, pour un mélange à 33% et une limite PpO_2 de 1,4 bar, la profondeur est de 32 m.

Avec Smart TRAK, le plongeur Nitrox peut modifier la pression partielle d'oxygène maximale sur son appareil. S'il prévoit plusieurs plongées avec le même Nitrox, il peut, avec Smart TRAK, garder son mélange en mémoire. L'appareil ne revient automatiquement au mélange par défaut (air, 21% O₂) que plus tard, jusqu'à 48 h après la plongée.

Smart TRAK permet de stocker toutes les plongées dans un PC pour les analyser tranquillement à la maison.

SMART TRAK

Le Smart COM garde environ 50 heures de plongée en mémoire dans son carnet de plongée, et le Smart PRO environ 100 heures. Les paramètres principaux de ces plongées peuvent être récapitulés et affichés sur l'écran de l'ordinateur de plongée.

Pour avoir plus de détails sur les plongées et les analyser, Smart TRAK, livré gratuitement avec Smart, permet de stocker autant de données que le disque dur du PC le permet. Grâce à la prise de mesures réalisée toutes les 4 secondes par les ordinateurs de plongée Smart, il est possible d'analyser les plongées avec un luxe de détails étonnant. Smart TRAK est un outil inestimable pour analyser les comportements en plongée et améliorer la technique de tous les plongeurs.

Le profil complet de la plongée s'affiche, ainsi que tous les messages d'attention et les alarmes. Le logiciel indique le niveau de saturation en azote des 8 compartiments surveillés par le Smart.

Si le Smart a estimé que des microbulles se sont formées, Smart TRAK l'affiche également.

Avec Smart TRAK, l'écran du Smart apparaît dans la fenêtre du PC, tel qu'il était pendant la plongée. Pour le Smart COM, l'écran des données bouteilles s'affiche également.

Smart TRAK est un logiciel puissant qui permet de stocker et de récupérer toutes sortes d'informations utiles, telles que des détails sur le site de plongée, les conditions de la plongée, la météo et les partenaires de plongée.

Smart TRAK affiche l'écran de Smart COM et Smart PRO tel qu'il se présente, avec mise à jour toutes les 4 s.

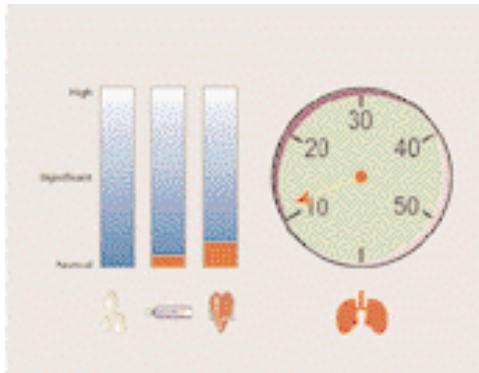

Smart TRAK affiche l'état de saturation des compartiments pendant la plongée. Ceux qui se saturent sont en vert, ceux qui désaturent en rouge.

Smart TRAK est un logiciel de traitement de données puissant qui permet de stocker beaucoup d'informations utiles.

Avec Smart TRAK, on peut modifier de nombreux paramètres-clés sur Smart PRO et Smart COM.

Fonctions des smart

PROTECTEUR D'ÉCRAN

ÉCRAN RÉTRO-ÉCLAIRÉ

MISE EN MARCHE AUTOMATIQUE

ÉCRAN LISIBLE SOUS TOUS LES ANGLES

AFFICHAGE DE LA PRESSION DE LA BOUTEILLE EN BAR OU PSI

RÉGLAGE DE LA PRESSION DE RÉSERVE POUR LE CALCUL D'AUTONOMIE

CHOIX DU NIVEAU DE MICROBULLES TOLÉRÉES

COMPENSATION AUTOMATIQUE DE L'ALTITUDE DE 0 À 4 000 M (13 000 FT)

TEMPS D'ADAPTATION À L'ALTITUDE

AFFICHAGE DU SECTEUR D'ALTITUDE

CHANGEMENT D'ALTITUDE INTERDIT

PLANIFICATEUR DE PLONGÉE AU NITROX
