P-2302HWL-DECT USB - Routeur DECT ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Marque	ZYXEL
Modèle	P-2302HWL-DECT USB
Type de produit	Routeur DECT VoIP sans fil 802.11g
Dimensions	56,5 mm (L) x 147,5 mm (P) x 215,5 mm (H)
Poids	464 g
Alimentation	Adaptateur secteur externe (non fourni)
Interface réseau	1 port WAN Ethernet 10/100 Mbps, 4 ports LAN Ethernet 10/100 Mbps
Réseau sans fil	IEEE 802.11b/g jusqu'à 54 Mbps
Fonctions VoIP	SIP v2 (RFC 3261), codecs G.711, G.729, G.726, G.723.1 (optionnel), annulation d'écho G.168
Téléphonie DECT	Station de base DECT compatible GAP, jusqu'à 6 combinés, portée intérieure 50 m, extérieure 250 m
Ports USB	2 ports USB 2.0 pour partage de fichiers (FAT/FAT32) et serveur d'impression
Sécurité sans fil	WPA, WPA2, IEEE 802.1x, authentification WPA2
Sécurité réseau	Pare-feu SPI (Stateful Packet Inspection), filtrage de contenu, blocage Java/ActiveX/cookies
QoS	Marquage VLAN, TOS, DiffServ, gestion de bande passante
Gestion	Interface web, Telnet, mise à jour firmware TFTP/HTTP, SNMP v1/v2
Fonctions téléphoniques	ID appelant, mise en attente, transfert d'appel, conférence à trois, relais FXO Lifeline
NAT transversal	STUN (RFC 3489), proxy sortant, configuration manuelle SIP/RTP
Température d'exploitation	0 à 40 °C
Humidité d'exploitation	20 à 95 % HR
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV ZyXEL.

FOIRE AUX QUESTIONS - P-2302HWL-DECT USB ZYXEL

Comment configurer le routeur ZyXEL P-2302HWL-DECT USB ?

Connectez-vous à l'interface web via l'adresse IP par défaut (192.168.1.1) et suivez l'assistant de configuration. Vous pouvez également utiliser Telnet.

Combien de combinés DECT peut-on connecter à la station de base ?

Jusqu'à 6 combinés peuvent être enregistrés sur la station de base DECT intégrée.

Comment profiter de la téléphonie VoIP avec ce routeur ?

Branchez un téléphone analogique sur les ports FXS ou utilisez un combiné DECT. Configurez vos comptes SIP dans l'interface de gestion.

Quels sont les codecs audio supportés ?

G.711a/μ, G.729 a/b, G.726 (16/24/32/40 kbps), et G.723.1 (6,3/5,3 kbps) en option.

Comment partager une imprimante USB via le routeur ?

Connectez une imprimante USB compatible (non multifonctions) au port USB et activez le serveur d'impression dans l'interface. Les ordinateurs du réseau pourront l'utiliser.

Comment sécuriser mon réseau sans fil ?

Activez le WPA2 avec une clé pré-partagée. Vous pouvez aussi utiliser l'authentification 802.1x avec un serveur RADIUS externe.

Quelle est la portée du sans-fil et du DECT ?

Wi-Fi : environ 30 m en intérieur. DECT : 50 m en intérieur et jusqu'à 250 m en extérieur.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière pendant au moins 10 secondes, jusqu'à ce que les voyants clignotent.

Puis-je utiliser le routeur sans abonnement VoIP ?

Oui, il fonctionne comme routeur standard et point d'accès Wi-Fi. La partie téléphonie nécessite un fournisseur SIP.

Comment mettre à jour le firmware ?

Téléchargez le firmware depuis le site ZyXEL, puis utilisez l'interface web ou TFTP pour effectuer la mise à jour.

MODE D'EMPLOI P-2302HWL-DECT USB ZYXEL

Passerelle DECT et 802.11g VoIP avec ports USB 2.0

• Partage d'accès Internet tout-en-un grâce au point d'accès 802.11g sans fil 54 Mbps
• Numéroes SIP et canaux vocaux multiples pour un service téléphonique enrichi via Internet
• Appels directs et flexibles du réseau commuté sur VoIP et vice-versa
• Passerelle DECT compatible avec 6 combinés sans fil
• USB 2.0 intégré pour partage de disque et d'imprimante

Pointsforts

Téléphonie VoIP sans fil avec station de base DECT

Le routeur VoIP 802.11g sans fil P-2302HWUDL-P1 est combiné avec une station de base téléphonique DECT. Grâce à ses deux prises jack standard intégrées et à la station DECT, vous pourrez converter sur VoIP via un téléphone câblé, un combiné DECT tel que le ZyXEL V250 ou tout autre apparéil DECT compatible, et bénéficier d'une liberté et d'une souplesse sans précédent. Plus aucune raison donc de ne pas rester des heures au téléphone!

Économies sur les factures téléphoniques

Pourvoir appeler de manière flexible via le réseau commuté ou la VoIP vous permet de passer des appeals à moindre coût en profitant de la téléphonie sur Internet. Vous pouvez par exemple effectuer des appeals longue distance avec le P-2302HWUDL-P1 grâce à la VoIP sur Internet et utiliser le réseau commuté traditionnel pour les appeals locaux.

Mémoire pour le partage de fichiers

Le P-2302HWUDL-P1 est équipé de deux interfaces USB 2.0 haut débit pour les disques durs ou disques-mémoire afin de partager fichiers, musique et images via le LAN ou le WLAN. Grâce à la fonction de serveur d'impression, une imprimante USB peut, de plus, être utilisée sans câblage complexe par tous les ordinateurs de la maison ou du bureau via Ethernet cable ou sans fil.

Sécurité et protection

Le P-2302HWUDL-P1 fournit une sécurité et une protection à la fois avec et sans fil. Equipé de la technologie SPI (Stateful Packet Inspection), il apporte une première protection contre les pirates, intrus et autres agresseurs potentiels. D'autres technologies telles que l'authentication WPA2 et 802.1x protégent les données confidentielles contre les accès non autorisés.

Passerelle VolP 802.11g sans fil

P-2302HwuUdL-P1

Specifications

Spécifications système

Routeur

• TCP/IP
• NAT (y compris NAT multi-to-multi) / SUA, 2048 sessions NAT
• Proxy DNS et DNS dynamique
• Client / serveur / relais DHCP et PPPoE
• NTP (Network Time Protocol)
• Passerelle d'application majeure (SIP/FTP/H.323)

Sécurité pare-feu

• Stateful Packet Inspection
• Filtrage de contenu, blocage Java / ActiveX / cookies / mots-clés

Gestion

• Mise à jour à distance du microprogramme TFTP / HTTP
• Gestion basée sur le Web et Telnet
• Compatibilité TR-069 (en option)
• SNMP v1/v2 avec MIBII

Réseau sans fil

• Compatibleité IEEE 802.11b/g
• Compatible IEEE 802.1x, serveur Radius externe : EAP-MD5, TLS, TTLS, PEAP
• WPA, IEEE 802.11i, WPA2

Station DECT

• Possibilité de relier jusqu'à 6 combinés à la station de base
  Portee

• à l'extérieur : 250 mètres

• à l'intérieur :50 metres

• Standards GAP (Generic Access Profile) et DECT

• Compatible avec le standard DECT

USB 2.0

-Compatibilité FAT,FAT32
- Serveur d'impression (incompatible avec les imprimantes multifonctions)

QoS

• Marquage VLAN
• Marquage TOS et DiffServ
• MBM (gestion de la bande passante)

Voix

• SIP v2 (RFC 3261) et SDP (RFC 2327)
  G.711a/μ, G.729 a/b
  G.726 (16/24/32/40 kbps)*
  G.723.1 (6,3 / 5,3kbps) en option
  Annulation d'echo:G.168
• Détention d'activité vocale, suppression des silences et génération de bruit de comport
• Détction et génération DTMF
• Détction de fax, de modem et de pass-through*

Caracteristiques du téléphone

• ID de l'aggellant et indicateur de message en attente (RFC 3842)
• Signal d'appoint, mise en attente des appel, renvoi et transfert d'appoint (transfert en aveugle et sur consultation)
• Early media, mise en attente musicae et fonction « ne pas déranger »
• Conference à trois

FXO

Relais des appeals d'urgence vers le réseau commuté et appel vers le réseau commuté en composant un préfixe

Relais vers le réseau commuté en cas de rupture d'alimentation / d'impossibilité d'enregistrement SIP (FXS1 seulement)
- Transmission des appels entre le réseau commuté et le VoIP - blocage / autorisation / autorisation avec authenticate par PIN

NAT Transversal

STUN (RFC 3489)
- Proxy sortant
- Configuration SIP et RTP manuelle

Matériel

• Une interface WAN Ethernet, 10/100 Mbps avec MDI/MDIX automatique
• Commutateur 4 ports RJ45 Ethernet avec MDI/MDIX automatique à 10/100 Mbps
• Deux ports téléphoniques RTC pour téléphones traditionnels
• Un relais FXO RTC Lifeline
• Station DECT intégrée
• Interface avec deux ports USB 2.0 pour le partage de fichiers et l'imprimante réseau
• Point d'accès sans fil 802.11b/g intégré
• Restauration des paramètres par défaut / bouton reset

Dimensions & poids

Dimensions:56,5 mm (L) x 147,5 mm (P) x 215,5 mm (H)
- Poids:464g
- Température d'exploitation: 0 40^ C
- Humidité d'exploitation: 20 95% HR

• Possibilité de mise à jour du microprogramme pour les versions ultérieures

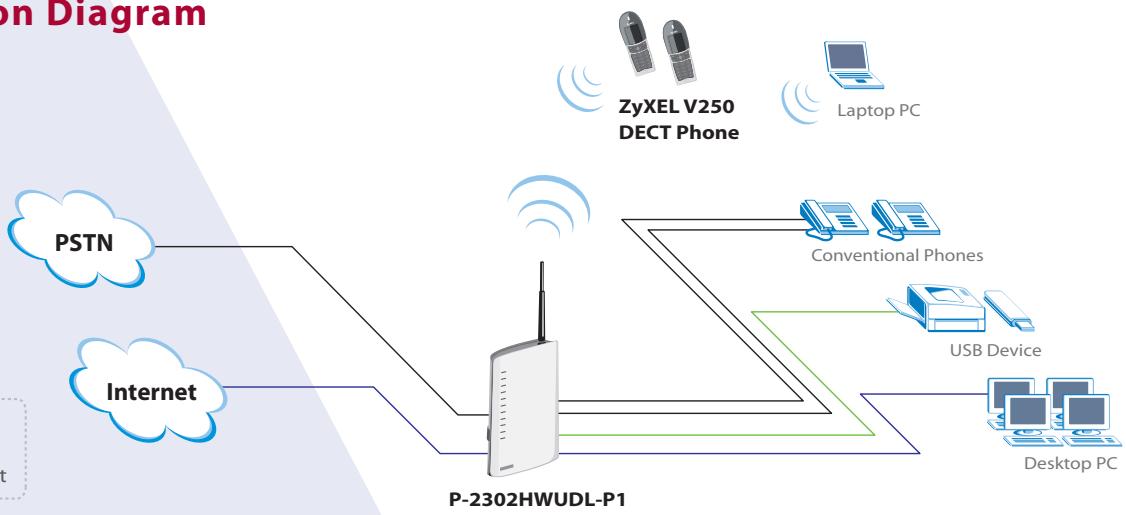

Application Diagram
- Compatible avec le standard DECT
