ZYWALL 2 PLUS - Routeur de sécurité ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur de sécurité
Marque	ZYXEL
Modèle	ZyWALL 2 Plus
Dimensions (L × P × H)	181 × 128 × 36 mm
Poids	304 g
Alimentation	Adaptateur 12 Vcc
Ports LAN	4 ports Ethernet 10/100 Mbps avec MDI/MDIX automatique (LAN/DMZ)
Port WAN	1 port Ethernet 10/100 Mbps avec MDI/MDIX automatique
Port console	RS-232 sur RJ-45
Port backup	RS-232 sur RJ-45 (null modem)
Fonctions VPN	IPSec, jusqu'à 5 tunnels simultanés, chiffrement DES/3DES/AES, IKE, PKI, NAT Traversal, Xauth, VPN redondant
Fonctions pare-feu	Pare-feu SPI certifié ICSA, protection DoS/DDoS, journalisation et alertes en temps réel
Filtrage de contenu	Blocage Java/ActiveX/cookies/proxy, filtrage URL et mots-clés, services Blue Coat
Gestion de la bande passante	QoS par IP et type d'application
Mode de connexion WAN	PPPoE, PPTP, IP statique/dynamique
Fonctions de sauvegarde	Fail-over et fall-back sur connexion RNIS ou analogique
Gestion	Interface Web (HTTP/HTTPS), ligne de commande (console/Telnet/SSH), mise à jour firmware via Web/TFTP/FTP/SFTP
Voyants LED	PWR, ACT, LAN 1-4, WAN
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	20 à 95 % (sans condensation)
Certifications	FCC Part 15 Class B, CE-EMC Class B, C-Tick Class B, VCCI Class B, CSA/CE/UL/IEC 60950-1, WEEE
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.

FOIRE AUX QUESTIONS - ZYWALL 2 PLUS ZYXEL

Comment réinitialiser le ZyWALL 2 Plus aux paramètres d'usine ?

Maintenez le bouton Reset situé à l'arrière de l'appareil enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, l'appareil redémarrera avec les paramètres par défaut.

Quel est le nombre maximum de tunnels VPN simultanés ?

Le ZyWALL 2 Plus supporte jusqu'à 5 tunnels VPN IPSec simultanément (2 par défaut, extensible via licence).

Comment configurer une connexion VPN IPSec ?

Accédez à l'interface Web, allez dans la section VPN, créez un nouveau tunnel en précisant les paramètres de l'extrémité distante, le mode de chiffrement (DES/3DES/AES) et les clés pré-partagées. Validez et activez le tunnel.

Le pare-feu est-il certifié ?

Oui, le pare-feu intégré est certifié ZyNOS ICSA et utilise les technologies SPI (Stateful Packet Inspection) et protection contre les attaques DoS/DDoS.

Comment filtrer les sites web indésirables ?

Utilisez les services Blue Coat intégrés ou configurez le filtrage manuel (blocage d'URL, de mots-clés, de Java/ActiveX) dans l'interface Web, section Filtrage de contenu.

Puis-je utiliser une connexion de secours en cas de panne ADSL ?

Oui, le ZyWALL 2 Plus supporte le dial backup via un modem RNIS ou analogique connecté au port RS-232. La fonction fail-over bascule automatiquement sur cette liaison si la connexion principale est perdue.

Quels modes de connexion WAN sont supportés ?

Le routeur supporte les modes PPPoE, PPTP, IP statique et IP dynamique (DHCP client).

Comment gérer la bande passante pour certaines applications ?

Dans l'interface Web, section QoS, vous pouvez définir des règles basées sur l'adresse IP source ou le type d'application (ex: VoIP, vidéo) pour garantir une bande passante minimale ou maximale.

Quelle est la procédure de mise à jour du firmware ?

Téléchargez le firmware depuis le site ZYXEL, connectez-vous à l'interface Web (HTTP/HTTPS), allez dans Maintenance > Firmware Upgrade, sélectionnez le fichier et cliquez sur Upload. Le routeur redémarrera automatiquement.

Comment récupérer le mot de passe admin oublié ?

Vous devez effectuer une réinitialisation matérielle (bouton Reset) qui remettra les identifiants par défaut : nom d'utilisateur 'admin' et mot de passe '1234' (ou selon le modèle). Consultez la notice pour le mot de passe exact.

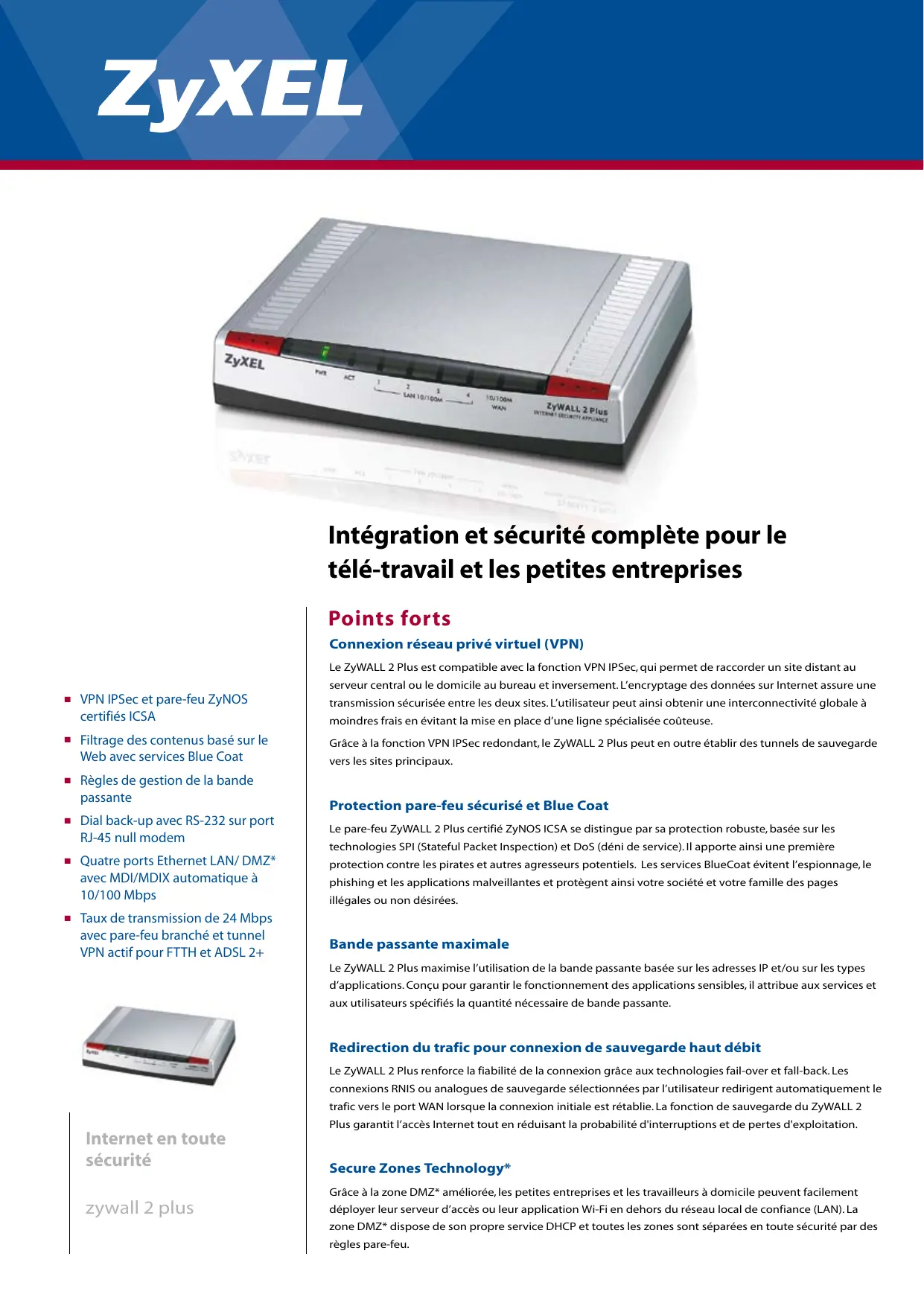

MODE D'EMPLOI ZYWALL 2 PLUS ZYXEL

Connexion réseau privé virtuel (VPN)

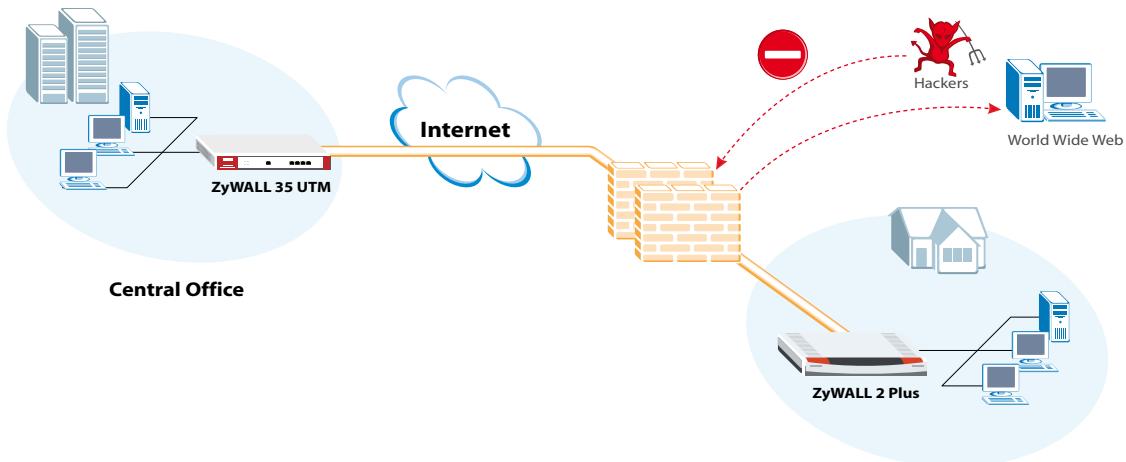

Le ZyWALL 2 Plus est compatible avec la fonction VPN IPSec, qui permet de raccorder un site distant au serveur central ou le domicile au bureau et inversement. L'encryption des données sur Internet assure une transmission sécurisée entre les deux sites. L'utilisateur peut ainsi obtenir une interconnectivité globale à moindres frais en évitant la mise en place d'une ligne spécialisée coûteuse.

Grâce à la fonction VPN IPSec redondant, le ZyWALL 2 Plus peut en outre établir des tunnels de sauvegarde vers les sites principaux.

Protection pare-feu sécurisé et blue coat

Le pare-feu ZyWALL 2 Plus certifié ZyNOS ICSA se désigne par sa protection robuste, basée sur les technologies SPI (Stateful Packet Inspection) et DoS (déni de service). Il apporte ainsi une première protection contre les pirates et autres agresseurs potentiels. Les services BlueCoat évitant l'espionnage, le phishing et les applications malveillantes et protègent ainsi votre société et votre famille des pages illégales ou non désirées.

Bande passante maximale

Le ZyWALL 2 Plus maximise l'utilisation de la bande passante basée sur les adresses IP et/ou sur les types d'applications. Conçu pour garantir le fonctionnement des applications sensibles, il attribue aux services et aux utilisateurs spécifiés la quantité nécessaire de bande passante.

Redirection du traffic pour connexion de sauvegarde haut débit

Le ZyWALL 2 Plus renforce la fiabilité de la connexion grâce aux technologies fail-over et fall-back. Les connexions RNIS ou analogues de sauvegarde sélectionnées par l'utilisateur redirigent automatiquement le traffic vers le port WAN lorsque la connexion initiale est rétablie. La fonction de sauvegarde du ZyWALL 2 Plus garantit l'accès Internet tout en réduisant la probabilité d'interruptions et de pertes d'exploitation.

Grâce à la zone DMZ améliorée, les petites entreprises et les travailleurs à domicile peuvent facilement déployer leur serveur d'accès ou leur application Wi-Fi en dehors du réseau local de confiance (LAN). La zone DMZ dispose de son propre service DHCP et toutes les zones sont séparées en toute sécurité par des règles pare-feu.

VPN IPSec et pare-feu ZyNOS certifiés ICSA - Filtrage des contenus basé sur le Web avec services Blue Coat - Régles de gestion de la bande passante - Dial back-up avec RS-232 sur port RJ-45 null modem - Quatre ports Ethernet LAN/ DMZ* avec MDI/MDIX automatique à 10/100 Mbps Taux de transmission de 24 Mbps avec pare-feu branché et tunnel VPN actif pour FTTH et ADSL 2+

Internet en toute sécurité

zywall 2 plus

Réseau privé virtuel

• 2 (5)* connexions simultanées VPN IPSec
• Chiffrement DES/3DES/AES
• Gestion manuelle des clés, IKE et PKI (X.509)
• NAT Traversal IPSec
• Authentication Xauth de l'utilisateur
• Connexion VPN redondante (VPN HA)

Sécurité pare-feu

• Pare-feu transparent (mode pont)
• Stateful Packet Inspection Protection contre les attaques DoS et DDoS Fichiers journal et alertes en temps réel

Filtrage de contenus

• Blocage Java / ActiveX / cookies / proxy
• Blocage d'URL et de mots-clés - Filtrage des contenus Web

Réseau

• Serveur / relais / client DHCP
• PPP sur Ethernet PPTP

Gestion du système

• Interface utilisateur graphique basée sur le Web (HTTP, HTTPS)
• Interface de lignes de commande (console, Telnet, SSH)
• Mise à jour du microprogramme (interface utilisateur graphique basée sur le Web, TFTP/FTP/SFTP) Gestion centralisée du réseau (vantage) *

Matériel

Voyants DEL: PWR, ACT, LAN 1\~4, WAN - Adaptateur courant : 12 Vcc - Console: RS-232 sur port RJ-45 - Dial back-up: RS-232 sur port RJ-45 null modem - Bouton reset: oui - LAN/DMZ*: commutateur à 4 ports, MDI/MDIX automatique à 10/100 Mbps - WAN: MDI/MDIX automatique à 10/100 Mbps

Dimensions & poids

• Dimensions: 181 mm( L) × 128 mm( P) × 36 mm( H)
• Poids:304 g

Conditions de stockage et d'exploitation

• Température recommandée: 0 50^ C
• Humidité d'exploitation: 20 95% (sans condensation)

Certification

• EMC: FCC Part 15 Class B, CE-EMC Class B, C-Tick Class B, VCCI Class B
• Sécurité : CSA International, CE EN60950-1 (UL60950-1, CSA60950-1, EN60950-1, IEC60950-1)
• Produit vert et compatible avec le WEEE

Remote Office/SOHO
