MODE D'EMPLOI VANTAGE 2.0 ZYXEL

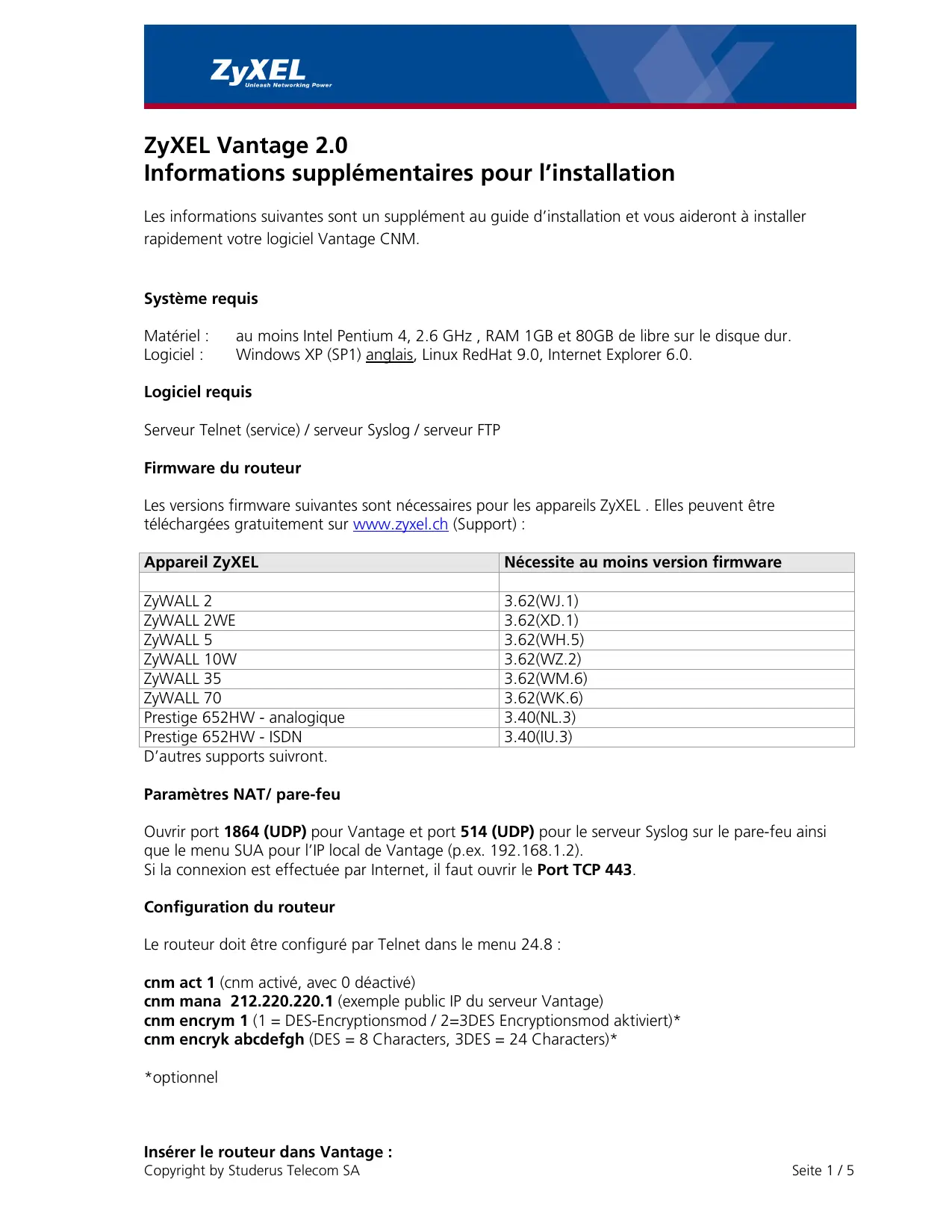

ZyXEL vantage 2.0 informations supplémentaires pour l'installation
Les informations suivantes sont un supplément au guide d'installation et vous aideront à installer rapidement votre logiciel Vantage CNM.
Système requis
Matériel : au moins Intel Pentium 4, 2.6 GHz, RAM 1GB et 80GB de libre sur le disque dur. Logiciel : Windows XP (SP1) anglais, Linux RedHat 9.0, Internet Explorer 6.0.
Logiciel requis
Serveur Telnet (service) / serveur Syslog / serveur FTP
Firmware du routeur
Les versions firmware suivantes sont nécessaires pour les appareils ZyXEL. Elles peuvent être téléchargées gratuitement sur www.zyxel.ch (Support):
| Appareil ZyXEL | Nécessite au moins version firmware |
| ZyWALL 2 | 3.62(WJ.1) |
| ZyWALL 2WE | 3.62(XD.1) |
| ZyWALL 5 | 3.62(WH.5) |
| ZyWALL 10W | 3.62(WZ.2) |
| ZyWALL 35 | 3.62(WM.6) |
| ZyWALL 70 | 3.62(WK.6) |
| Prestige 652HW - analogue | 3.40(NL.3) |
| Prestige 652HW - ISDN | 3.40(IU.3) |
D'autres supports suivront.
Paramètres NAT/ pare-feu
Ouvrir port 1864 (UDP) pour Vantage et port 514 (UDP) pour le serveur Syslog sur le pare-feu ainsi que le menu SUA pour l'IP local de Vantage (p. ex. 192.168.1.2). Si la connexion est effectuée par Internet, il faut ouvrir le Port TCP 443.
Configuration du routeur
Le routeur doit être configuré par Telnet dans le menu 24.8 :
cnm act 1 (cnm activé, avec 0 déactivé) cnm mana 212.220.220.1 (exemple public IP du serveur Vantage) cnm encrym 1 (1 = DES-Encryptionsmod / 2 = 3DES Encryptionmod aktiviert) cnm encryk abcdefgh (DES = 8 Characters, 3DES = 24 Characters)
*optionnel
Menu 24.2.1 - Système
- Nom: ZyWALL
- Routing: IP
- Version ZyNOS F/W : V3.62(WH.5)
- Code pays : 255
- Ethernet Address : 00:A0:C5:12:34:56
- IP Address : 192.168.13.1
- IP Mask : 255.255.255.0

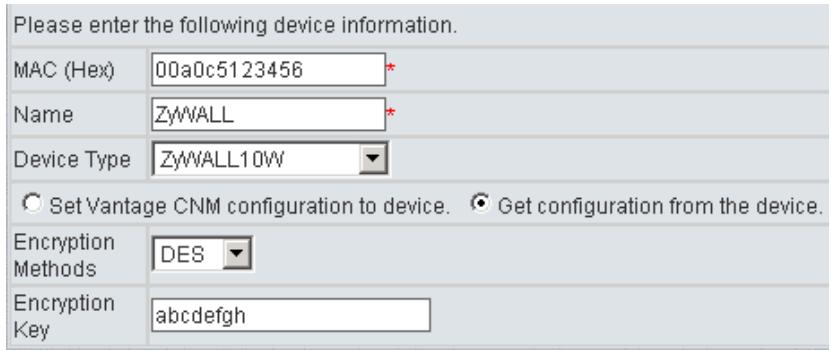

Insérer l'adresse MAC du routeur Prestige (visible par Telnet sous le Menu 24.2.1) dans Vantage.
Configuration telnet

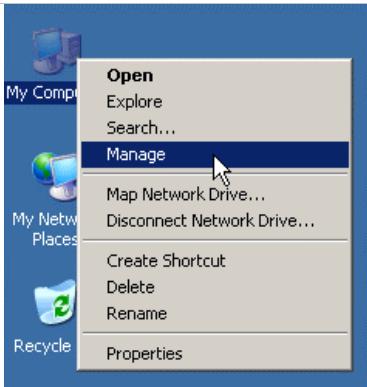

Gestion de l'ordinateur

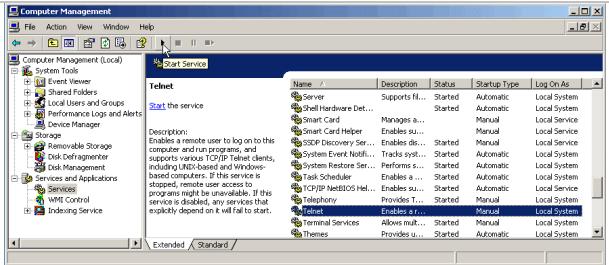

Démarrer le service Telnet

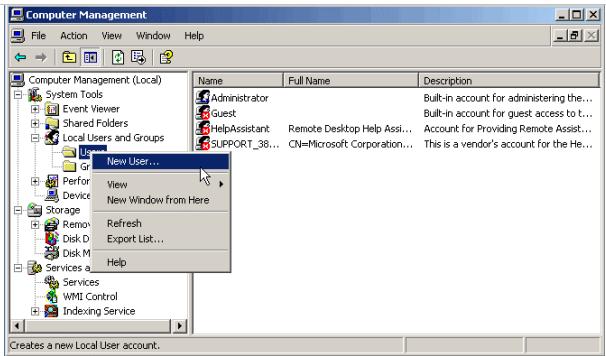

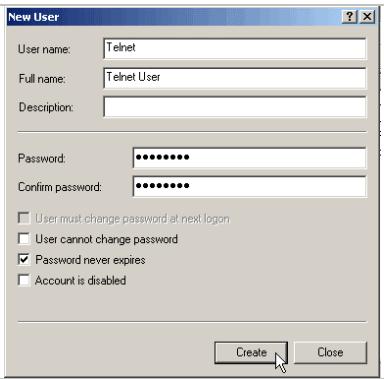

Créer un utilisateur
Nom d'utilisateur p. ex. «Telnet»

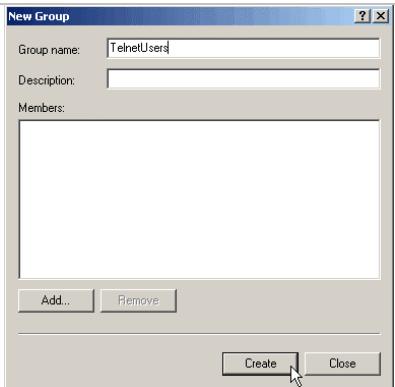

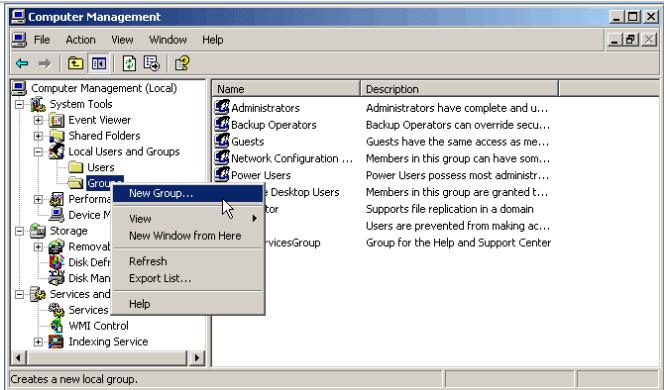

Créer un nouveau groupe
Créer le groupe „TelnetUsers"

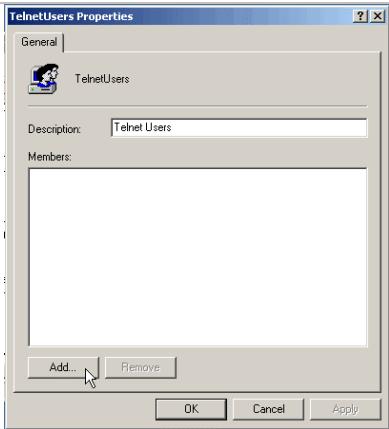

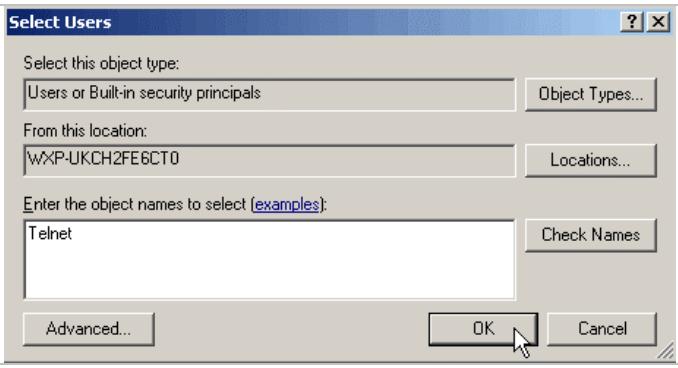

Insérer l'utilisateur „Telnet" dans le groupe „TelnetUsers"

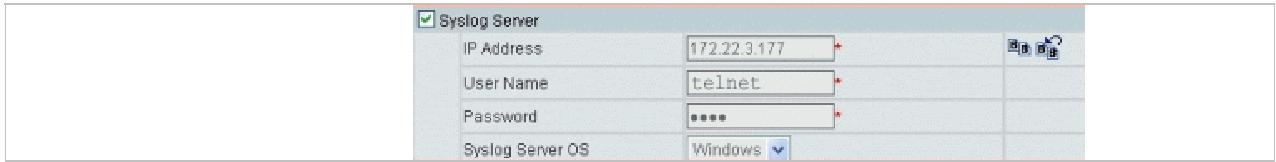

L'utilisateur Telnet est utilisé pour le serveur Syslog

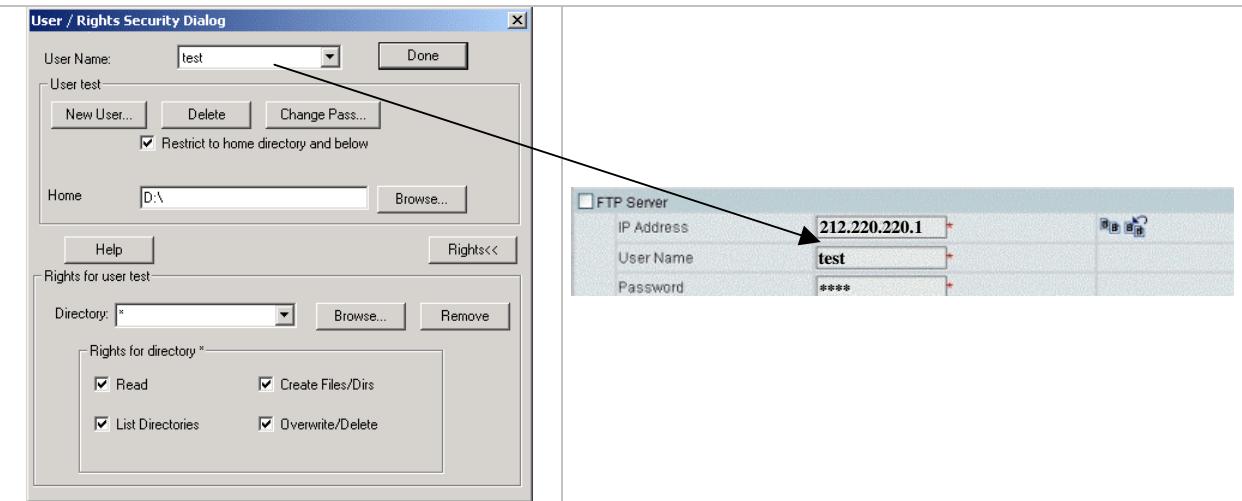

Configuration du serveur FTP
- Téléchargement gratuit du logiciel wtpd sur l'URL (aussi disponible sur le CD de Vantage): http://www.zyxel.com/support/supportnote/Vantage_CNM_2.0/Download/wftpd.zip
- Extrayez le logiciel dans un répertoire local.
- Choisissez „User / Rights Security" et autorisez l'accès à ce compte.
- Choisissez Read/Delete/Create files et Read/Delete/Create Directories
Configuration kiwi-syslog
- Téléchargement gratuit du logiciel Kiwi-Syslog sur l'URL : www.kiwisyslog.com
- Téléchargement du fichier setup. ini sur l'URL (aussi disponible sur le CD de Vantage) : http://www.zyxel.com/support/supportnote/Vantage_CNM_2.0/Download/setup.ini

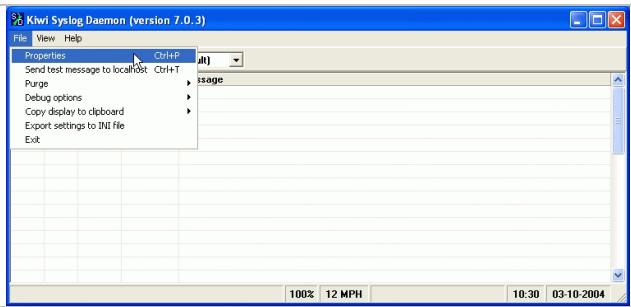

Après l'installation du Kiwi-Syslog, cliquez sur Properties setup.ini

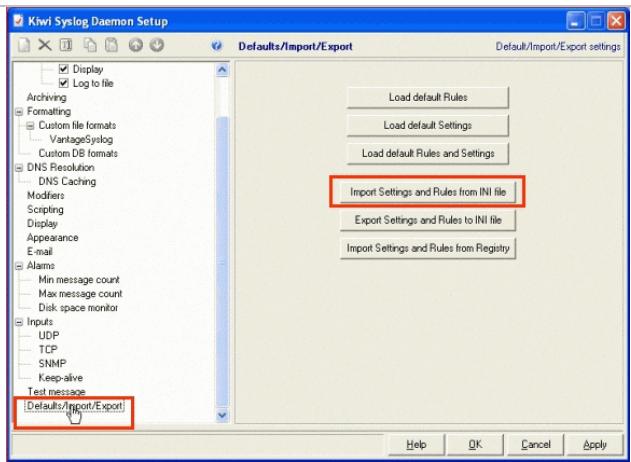

Importez le fichier setup.ini
Généralités
Connexion locale sur le serveur par le navigateur Web (Internet Explorer 6.0) : URL : https://localhost/vantage
Connexion avec des informations du compte par défaut : Login = root / Mot de passe = root
Paramètres de sécurité du navigateur (tenir compte en particulier pour Windows XP Patch 2.0 !) : Laissez la fenêtre Pop-Up fermée
