MODE D'EMPLOI VISIERE 975 ROBLIN
Cette hotte est destinée à être installée au mur, au dessus d'un plan de cuisson.
Elle peut être utilisé en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les更好地 performances s'obtiennent dans la version en évacuation extérieure. De toute façon il estensible d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur.
A cause de la complexité de l'appareil il est préféable que l'installation soit effectuee par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait etre engagee pour tout incident ou accident provoque par une installation defectueuse.
1 - CONSEILS CONCERNANT LA SECURITE
1.1 - N'utilisiez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...)
1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte.
1.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3mm au moins.
1.4 - Pour les hottes avec cable de mise à la terre assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte.
1.5 - Les hottes en classe II ont un double isolement; elles ne doivent donc pas etre branchées avec une fiche equiee de mise a la terre mais avec une simple fiche bipolare.
1.6 - La distance de suture minimum entre le plan de cuisson et la hotte est de 65~cm
1.7 - Il est interdit de faire flamber des préparations sous la hotte.
1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: l'huile surchauffée pourrait s'enflammer.
1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation.
1.10 - Une ventilation convenable de la piece doit être prévue si une hotte de cuisine et des appeareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la piece est inférieure à 0,04 mbar, ce que évite un retour des gaz de décharge dans la piece.
2 - MONTAGE
Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.
2.1 - Ouverture et enlevement de la grille d'aspiration
Pour ouvrir la grille déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. Ouvrir la visière. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture laterale jusqu'à sa sortie.
2.2 - Installation au dessous d'un meuble
a - Meuble prépercé: fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 × 45 ~mm .
Il n'est pas nécessaire d'ouvrir la grille.
b.1 - Si avec la hotter il y a un gabarit de perçage, il faut suivre ses instructions.
b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 × 16 ~mm non fournies.
2.3 - Installation au mur
a - A l'aide de l'eventuel gabarit de perçage faire deux troughs de 0.8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis.
b - Si le gabarit n'est pas disponible, faire deux troughs 0.8mm , insérer chevilles et vis et proceder comme au paragraphe a.
c - Pour une installation au mur avec des équerres (en option) s'en tener aux instructions reportées sur le gabarit annexe.
d - Respecter le conseil 1.6.
2.4 - Choix de la version
aEvacuation
Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtré à charbon, en dévissant le pommeau central ou en tournant lente-ment dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baïonette.
Relier le tuyau extérieur à un anneau de raccord 100mm (ou 120mm pour quelques modèles) situé au dessous ou à l'arrête selon les nécessités.
Obstruer la sortie non utilisée avec le cache prévu à cet effet.
Respecter le conseil 1.1.
b - Recyclage
Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.
Applique le filtré à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonette.
La hotte peut eventuèlement rester branchée à un conduit.
2.5 - Raccordement electrique et contrôle fonctionnel
1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraph 1 concernant la sécurité.
2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
3 - FONCTIONNEMENT
3.1- Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson.
Pour obtenir des performances optimes il est conseilé d'utiliser la vitesse la plus élevé en cas de force concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintainir l'air propre avec une faible consom-mation d'énergie.
Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.
3.2- Respecter scrupuleusement les conseils 1.7 et 1.8.
4 - ENTRETIEN ET NETTOYAGE
Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.
ATTENTION: L'accumulation de graisse à l'intérieur du filtré peut nuir au rendement de l'appareil et provoquer des risques de feu. On conseille pourtant de respecter les instructions ci-dessous.
4.1 - Filtre à graisse
Il s'agit d'un filtré mécanique, fourni en différents types alternatifs, qui retient les particules deGRAISSSE.
Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien agir comme suit:
a - Généralités
Pour enlever n'importe quel type de filtrte, ouvrir la grille et déplacer les arrêts métalliques.
b - Filtre mince à perdre
(épaisseur 1 mm environ). Ce filtrne ne peut être lavé; il doit être remplace tous les deux mois.
Si le filtré est fourni d'indicateurs chimiques de saturation, il faut le substituer si:
b.1 - La couleur violet des.POIS visibles à l'ex-terieur aura couvert toute la surface du filtre.
b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.
c - Filtre synthétique
Il doit être lavé tous les 2 mois à l'eau tiède savonnée; laisser-le sécher sur une source de chaleur à 40^ maximum après l'avoir tordu légrement. Substituer-le après 5 ou 6 lavages.
d - Filtre métallique multi-couche
Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouze également le laver dans votre lave-vaissselle. Laisser-le sécher avant de le replacer.
4.2 - Filtre à charbon actif
Il s'agit d'un filtrte chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtrte dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la barionette centrale. Pour le replacer procéder en série inverse. Afin d'obtenir le meilleur rendement, ce filtrte doit être remplace tous les trois mois.
4.3 - Eclairage
Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien visée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.
4.4 - Nettoyage
Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.
Pour toutes les opérations du point 4.1 au point 4.4 respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.

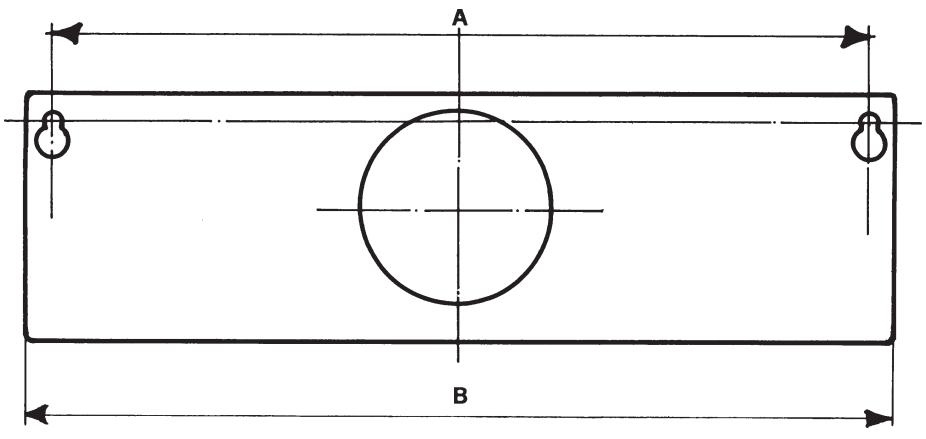

| B mm. | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| A mm. | 468 | 518 | 568 | 668 | 768 | 868 | 968 | 1168 |
