MODE D'EMPLOI RUBIS 70 ROBLIN

Filtres à charbon actif 16

Cette hotte est destinée à être installée à l'intérieur d'un meuble ou d'une hotte cheminée, au dessus d'un plan de cuisson. Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). A cause de la complexité de l'appareil il est préféable que l'installation soit effectue par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

2 - CONSEILS CONCERNANT LA SECURITE

2.1 - N'utilisiez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...)
2.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte.
2.3 - Reliez la hotter au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3mm au moins.
2.4 - Produkt double isolation ne nécessitant pas obligatoirement une prise de terre.
2.5 - La distance de suture minimum entre le plan de cuisson et la hotte est de 65~cm
2.6 - Il est interdit de faire flamber des préparations sous la hotte.
2.7 - Lorsque des fritures sont effectuees sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: l'huile surchauffee pourrait s'enflammer.
2.8 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation.
2.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des apparéils alimentés par une énergie autre que l'énergie électrique évacuant les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce que évite un return des gaz de décharge dans la pièce.

3 - INSTALLATION

Respectez le schéma suivant:

3.1 - Montage du groupe filtrant
3.2 - Connexion évacuation ou recyclage
3.3 - Raccordement électrique et contrôle fonctionnel

3.1 - Installation du groupe à encastrer

1 - Effectuer une ouverture rectangulaire à la base du meuble haut ou de la hotte en laissant un espace minimum de 13mm à partir des bords externes selon les dimensions indiquées dans le tableau.

Dimensions de la Hotte	Bord A	Bord B
520 mm	497 mm	259 mm
700 mm	677 mm	259 mm

2 - Percez un trou selon les dimensions du tuyau utilisé, à l'endroit prévu pour la sortie de l'air, soit pour la version évacuation, que pour la version recyclage.

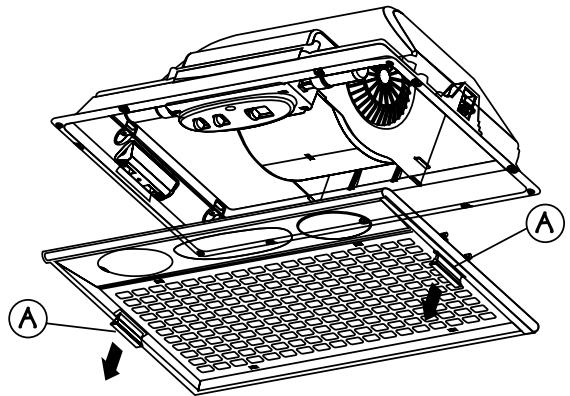

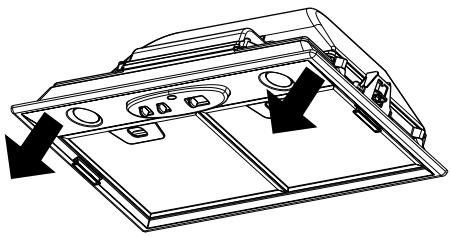

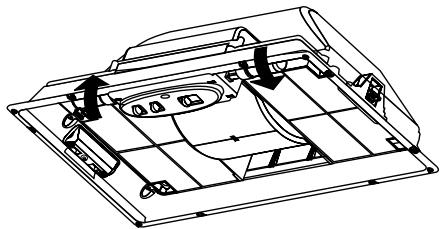

3 - Démonter le support d'aspiration (version avec grille ou version avec filtres), en tirant simultanément les deux poignées A (fig. 1).

Fixation de la partie externe avec des vis;

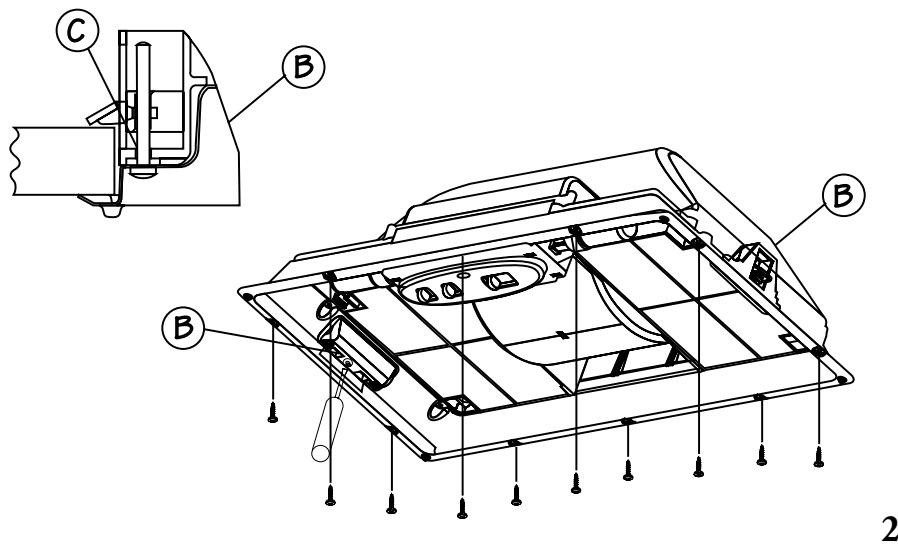

Fixer le groupe à encastrer à la hotte ou au meuble haut en utilisant les vis autotaraudeuses (8) fournies avec les accessoires (fig. 2).

Fixation rapide avec des supports latéaux;

Le dispositif B est prédisposé pour une excursion allant de 15 à 30 mm d'épaissur panneau. Introduire le groupe dans l'ouverture jusqu'à accrocher les deux dispositifs B. Serrer les vis de réglage C jusqu'à ce que le groupe a encastrer adhérite complètement au plan (fig. 2).

4 - Refermer le support d'aspiration en poussant et en accrochant les deux poignées A (fig. 3).

3.2 - Connexion évacuation ou recyclage

1 - Connexion évacuation:

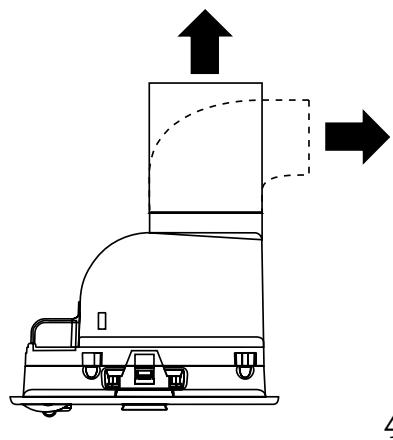

a) La hotter peut être branchée à un conduit extérieur à travers un tuyau rigide ou flexible de 0100 ou 120mm , à fixer avec des colliers pas fournis (fig. 2).
b) Retirez les eventuels filtres à charbon actif qui ne doivent pas être installés dans la hotte en version évacuation (voir paragraphe 3.3 partie 2ème).

2 - Connexion recyclage:

a) Ajoutez les évventuels filtrés à charbon actif à l'intérieur du corps de hotte (voir paragraphe 3.2 partie 2ème).
b) L'air filtré est evacué dans la piece à travers une ouverture placée sur la partie supérieure de l'armoire ou de la hotte (fig. 3).

3.3 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 2.2, 2.3 et 2.4 du paragraphe 2 concernant la sécurité.
2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

1 - CONSEILS CONCERNANT LA SECURITE

Il est absolument nécessaire de respecter tous les avertissements du paragraphe 2 de la I'ere partie - Instructions pour l'installation.

En outre, il est très important de faire attention, lors de l'utilisation et de l'entretien, aux averissements suivants:

1.1 - Effectuez un scrupuleux et régulier entretien des filtres àGRAisses et à charbon actif, selon les intervalles conseillées par le fabricant, ou plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour.)
1.2 - Ne laissez jamais des flammes libres à force intense sous la hotte en fonctionnement: en retardant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum.
1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par rapport au fond des marmites: vous économisiez de l'énergie et vous évitez de dangereuses concentrations de chaleur.
1.4 - N'utilisez jamais incorporement votre apparéil, qui est destiné uniquement à abattre les odeurs dans la cuisine.

2 - UTILISATION

Groupe des commandes

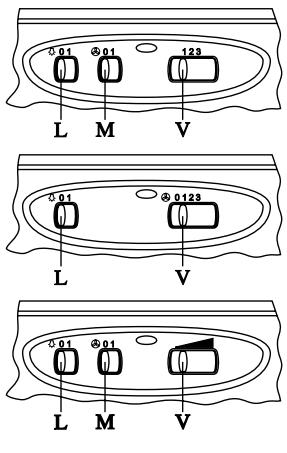

Le schéma des commandes est le suivant (fig. 4):

TOUCHE LUMIEREL = mise en fonctionnement et arrêt de l'éclairage;

TOUCHE MOTEUR M = mise en marche et arrêt du moteur et besoin de la vitesse d'aspiration:

1 = Vitesse minimum: pour ventiler la piece, particulièrement silencieuse, pour les plats émettant peu de vapeurs.
2 = Vitesse moyenne: en conditions normales, étant donné le rapport optimal entre la capacité de dépuration et le niveau de bruit.
3 = Vitesse maximum: en cas de forte concentration d'odeurs et de vapeurs, même pour de longues périodes.

3-ENTRETIEN

Un entretien régulier de votre hotte est la garantie d'un bon fonctionnement et d'un bon rendement. Des attentions particulières sont à adresser aux filtres à graisses métalliques et, pour les seules hôtes filtrantes, aux filtres à charbon actif.

3.1 - Filtre àGRAisses métallique

1 - Nettoyage

Laver ces filtres avec un produit détergent du commerce au maximum tous les deux mois; grâce à leur dimension compacte vous peuvent également les laver dans votre lave-vaisse.

2 - Demontage des filtres

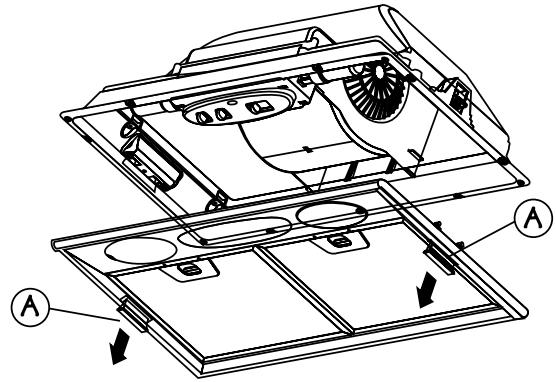

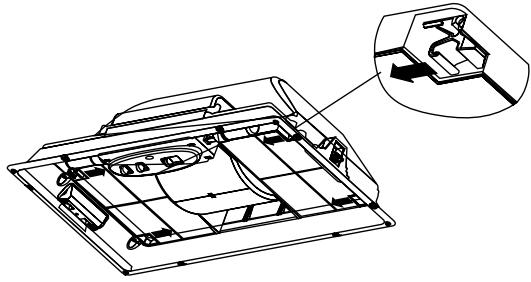

Enlevez un filtré à la fois en poussant vers l'arrête et en tirant en même temps vers le bas (fig. 6).

3.2 - Filtre àGRAisses synthetique

1 - Nettoyage

Ce filtrne ne peut etre lavé; il est indispensable de le changer tous les deux mois. Si le filtretre est equipé de points violets, temoins de saturation, sur toute sa surface et visibles à travers la grille, il doit etre changé lorsque les points s'etalent jusqu'à couvir toute la surface du filtrte.

2 - Remplacement:

a) Enlever la grille d'aspiration en se reférer au paragraphe installation 3.1.3.

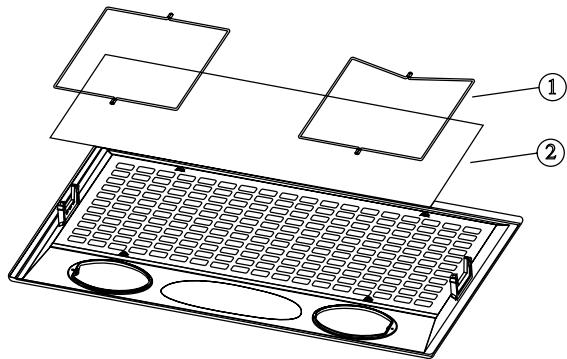

b) ÀpRES avoir démontré la grille d'aspiration, enlever les bloque-filtres (1). Remplacer le filtre antigraissse (2) (fig. 7).
c) Refermer la grille d'aspiration.

3.3 - Filtres antigrasse (panneaux métalliques)

1 - Nettoyage

Laver ces filtres avec un produit détergent du commerce au maximum tous les deux mois; grâce à leur dimension compacte vous pouvez également les laver dans votre lave-vaiselle.

2 - Remplacement:

a) Enlever la grille d'aspiration en se reférer au paragraphe installation 3.1.3.
b) ÀpRES avoir démontré la grille d'aspiration, enlever les bloque-filtres (1). Laver les panneaux métalliques (2) (fig. 7).
c) Refermer la grille d'aspiration.

ATTENTION: Afin d'éviter des risques d'incendie provoqués par une accumulation de graisse dans les filtres, il est nécessaire de respecter les conseils d'entretien et de remplacement.

3.4 - Filtres à charbon actif

1 - Fonctionnement

Le filtré à charbon actif à la capacité de retirir les odeurs jusqu'à saturation. Il n'est pas lavable et ne peut être régénérate; par conséquent il doit être changé tous les 4 mois ou plus souvent pour une utilisation particulièrement lourde.

2 - Remplacement:

a) Enlever le support d'aspiration en se reférer au paragraphe installation 3.1.3.
b) Remplacer les filtres au charbon actif (fig. 8).

3.5 - Éclairage

1 - Il est constitué par 2 ampoules à 40 W ou par 2 lampes halogènes à 20 W. Si les ampoules ou les lampes ne fonctionnent pas, ouvrir la grille d'aspiration et s'assurer que les lampes soient correctement mises en place. Si les ampoules sont grillées, il faut les remplacer par d'autres ayant le même voltage et la même puissance.

2 - Remplacement:

a) ampoules 40 W (fig.9), dévisser l'ampoule grillée et revisisser la nouvelle ampoule.

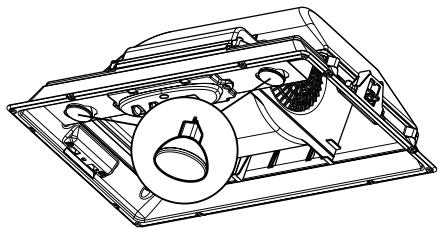

b) lampes halogènes à 20 W (fig.10), extraire la lampe en tirant légarement. Faire attention de bien introduire les broches de la nouvelle lampe dans la douille.

3 - Refermerla grille d'aspiration.

3.6 - Nettoyage

Pour le nettoyage normal de la hotte:

• Ne pas utiliser de chiffons ou d'éponges mouillés, ni de jets d'eau.
• Ne pas utiliser de diluants ou d'alcools, susceptibles de rendre opaques les surfaces vernies.
• Ne pas utiliser de substances abrasives, en particulier sur les surfaces en inox.

Il est conseilé d'utiliser un chiffon humide et un détergent liquide neutr.
