HDD MOVIE CUBE THEATER T750 - Lecteur multimédia EMTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur multimédia avec projecteur intégré et récepteur TNT
Marque	EMTEC
Modèle	HDD MOVIE CUBE THEATER T750
Dimensions (L x l x h)	202 x 170,5 x 62,8 mm
Poids	Environ 1,3 kg (estimation)
Alimentation	Adaptateur AC-DC 12V, 4A
Disque dur interne	2,5" SATA jusqu'à 500 Go (non inclus)
Formats vidéo supportés	AVI, VOB, MPG, DAT, MP4, TS (MPEG-1, MPEG-2)
Formats audio supportés	MP3, WMA, OGG (DRM, Pro, Advanced Profile non supportés)
Formats photo supportés	JPG/JPEG, BMP (720p/1080i)
Résolution du projecteur	800 x 600 pixels
Luminosité	50 ANSI lumens
Connectivité	USB 2.0 (Hôte et Périphérique), lecteur de carte SD/SDHC/MMC/MS, entrée A/V, entrée VGA, sortie audio jack 3,5 mm, entrée antenne TNT
Fonctions principales	Lecture de films, musique et photos, projection, réception TNT (modèles T750/T800/T800x), enregistrement et Time Shift (modèles T800/T800x), lecteur de DVD
Entretien et nettoyage	Débrancher l'adaptateur avant nettoyage ; utiliser un chiffon sec ; éviter l'eau et l'humidité
Sécurité	Ne pas ouvrir l'appareil ; utiliser uniquement les accessoires fournis ; éviter les chocs et les températures extrêmes (+5°C à +35°C)
Pièces détachées et réparabilité	Réparation par un technicien qualifié ; contacter www.emtec-international.com ; garantie ne couvre pas les dommages dus à une mauvaise utilisation
Informations générales	Télécommande incluse ; trépied inclus ; mise à jour du firmware par carte SD ou clé USB

FOIRE AUX QUESTIONS - HDD MOVIE CUBE THEATER T750 EMTEC

Mon ordinateur ne reconnaît pas le lecteur. Que faire ?

Assurez-vous que le lecteur est allumé (le voyant bleu doit être fixe). Vérifiez que le câble USB est bien connecté. Si vous utilisez Windows 98SE, installez d'abord le pilote USB. Évitez les ports USB avant de l'ordinateur, préférez les ports arrière.

Pourquoi ne puis-je pas déconnecter le périphérique USB en toute sécurité ?

Fermez tous les programmes qui accèdent au lecteur (y compris l'Explorateur Windows). Attendez 20 secondes puis réessayez. Si le problème persiste, éteignez le lecteur avant de débrancher le câble USB.

Je trouve des fichiers bizarres que je n'ai pas créés. Est-ce normal ?

Oui, Windows et Macintosh créent parfois des fichiers système comme finder.def ou System Volume Information. Ils ne sont pas dangereux. Une fermeture intempestive du lecteur pendant un transfert peut corrompre la table FAT, mais les fichiers ajoutés sont sans risque.

Mes fichiers ont disparu du lecteur. Comment les retrouver ?

Assurez-vous d'être dans le bon mode de navigation : Photos, Musique ou Vidéos. Le lecteur n'affiche que les fichiers compatibles. Si le format n'est pas supporté, un message d'erreur apparaît.

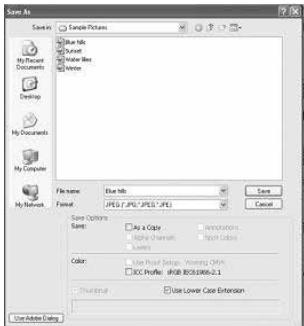

Pourquoi certains fichiers JPEG ne s'affichent-ils pas en mode photo ?

Le lecteur ne supporte pas tous les modes JPEG. Ouvrez la photo dans Photoshop, allez dans Fichier > Enregistrer sous, choisissez JPEG, puis sélectionnez Ligne de base (standard) ou Ligne de base optimisée avant d'enregistrer.

L'enregistrement ou la fonction Time Shift ne fonctionne pas. Pourquoi ?

Ces fonctions nécessitent une partition FAT32 sur le disque dur. Vérifiez dans le menu de configuration TNT que l'emplacement d'enregistrement est bien une partition FAT32. Assurez-vous également qu'il reste suffisamment d'espace libre.

Je n'ai pas de son via la sortie audio 3,5 mm ou les haut-parleurs. Que vérifier ?

Vérifiez que le format audio du fichier est supporté (MP3, WMA, OGG). En mode VGA, le son n'est pas reproduit. Assurez-vous que le volume n'est pas coupé et que le câble jack est bien branché.

L'image du projecteur n'apparaît pas. Comment faire ?

Vérifiez que le capuchon de protection de la lentille est retiré. Assurez-vous que le lecteur est allumé (voyant bleu fixe). Vérifiez les connexions des câbles A/V, YPbPr ou VGA.

Comment régler la mise au point de l'image projetée ?

Placez le projecteur à au moins 20 cm de la surface de projection. Tournez la bague de la lentille jusqu'à obtenir une image nette. Vous pouvez aussi ajuster le contraste et la luminosité via le menu.

Le lecteur chauffe-t-il ? Est-ce normal ?

Oui, une certaine chaleur est normale. Ce lecteur est conçu pour fonctionner entre +5°C et +35°C. Ne le placez pas près d'une source de chaleur et assurez une bonne ventilation.

MODE D'EMPLOI HDD MOVIE CUBE THEATER T750 EMTEC

1. Introduction 30 1.1 Préface 30 1.2 Contenu de l'emballage 30 1.3 Mesures de précaution 30 1.4 Connexion 31 1.5PremiereUtilisation 34

2. À propos du lecteur 35

2.1 Télécommande 35 2.2 Panneau avant 36 2.3 Panneau arrière 36 2.4 Panneau supérieur 37 2.5 Panneau inférieur 37

1. Projection 37 3.1 Fonctions 37 3.2 Haut-parleur et casque 38
2. Fonctions 38

4.1 Interface principale 38 4.2 Lecture de films 39 4.3 Lecture de photos 39 4.4 Lecture de musique 40 4.5 Parcourir 40

4.6 Dispositif de stockage 41 4.7 Menu Configuration 41 4.8 *Mes enregistrements (Uniquement pour les modèles T800/T800x). 44 4.9 *TNT (Uniquement pour les modèles T750/T800/T800x) 44

5. Mise à jour du Firmware 47

1. Annexes 47 6.1 Specifications techniques 47 6.2 FAQ (Questions les plus fréquentes) 48 6.3 Droits d'auteur et marques déposées 49 6.4 Garantie 49
2. License information... 50

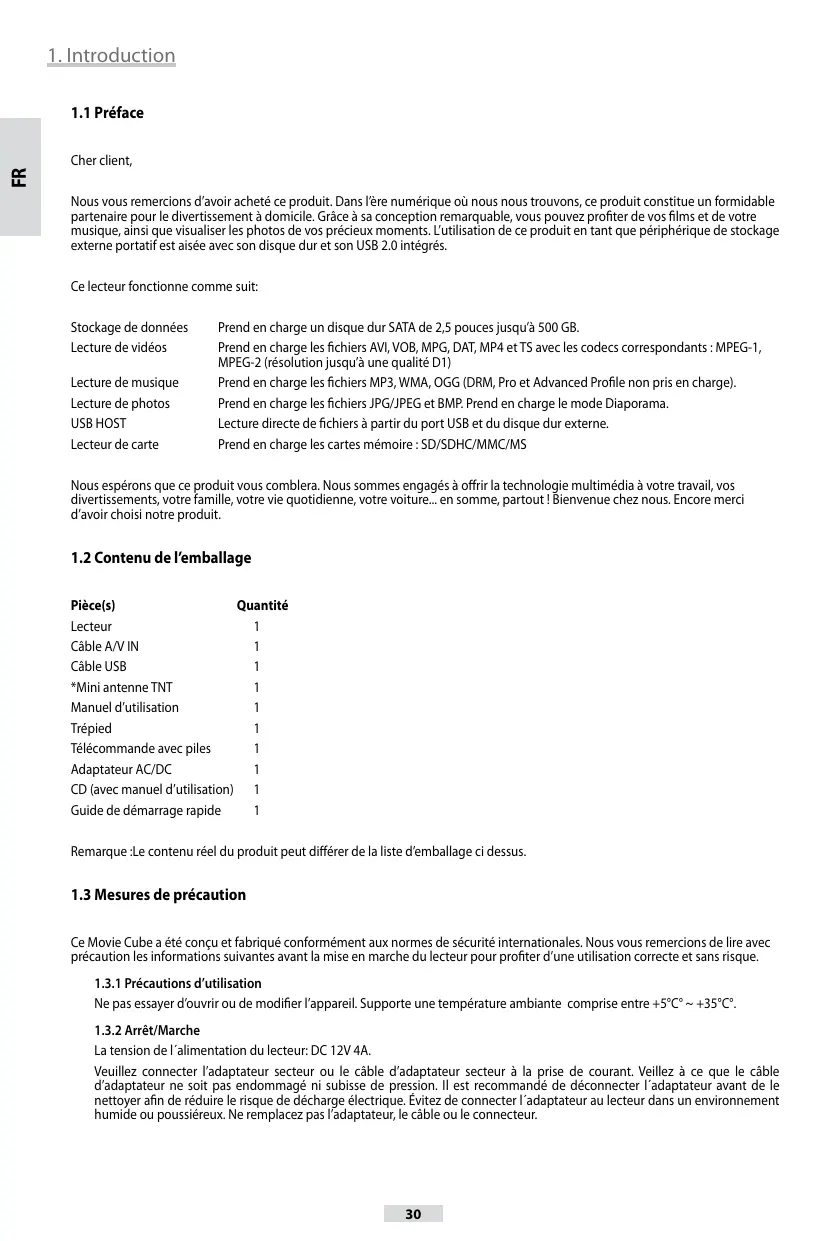

1.1 Préface

Cher client,

Nous vous remercions d'avoir acheté ce produit. Dans l'ère numérique où nous nous trouvons, ce produit constitue un formidable partenaire pour le divertissement à domicile. Grâce à sa conception remarquable, vous pouvez profiter de vos films et de toute musique, ainsi que visualiser les photos de vos précieux moments. L'utilisation de ce produit en tant que périhérique de stockage exter portatif est aidée avec son disque dur et son USB 2.0 intégrés.

Ce lecteur fonctionne comme suit:

Stockage de données	Prend en charge un disque dur SATA de 2,5 pouces jusqu'à 500 GB.
Lecture deVIDEOS	Prend en charge les fichiers AVI, VOB, MPG, DAT, MP4 et TS avec les codecs correspondants : MPEG-1, MPEG-2 (résolution jusqu'à une qualité D1)
Lecture de musique	Prend en charge les fichiers MP3, WMA, OGG (DRM, Pro et Advanced Profile non pris en charge).
Lecture de photos	Prend en charge les fichiers.JPG/JPEG et BMP. Prend en charge le mode Diaporama.
USB HOST	Lecture directe de fichiers à partir du port USB et du disque dur externe.
Lecteur de carte	Prend en charge les cartes mémoire : SD/SDHC/MMC/MS

Nous espérons que ce produit vous comblera. Nous sommes engagés à offrir la technologie multimédia à votre travail, vos divertissements, chaque famille, cette vie quotidienne, toute voiture... en somme, partout! Bienvenue chez nous. Encore merci d'avoir choisi notre produit.

1.2 Contenu de l'emballage

Pièce(s)	Quantité
Lecteur	1
Câble A/V IN	1
Câble USB	1
*Mini antenné TNT	1
Manuel d'utilisation	1
Trépied	1
Télécommande avec piles	1
Adaptateur AC/DC	1
CD (avec manuel d'utilisation)	1
Guide de démarrage rapide	1

Remarque: Le contenu réel du produit peut différer de la liste d'emballage ci-dessus.

1.3 Mesures de précaution

Ce Movie Cube a été conçu et fabriqué conformément aux normes de sécurité internationales. Nous vous remercions de lire avec précaution les informations suivantes avant la mise en marche du lecteur pour profiter d'une utilisation correcte et sans risque.

1.3.1 Précautions d'utilisation

Ne pas essayer d'ouvrir ou de modifier l'appareil. Supporte une température ambiantecomprise entre +5^ +35^

1.3.2 Arrêt/marche

La tension de l'alimentation du lecteur : DC 12V 4A.

Veuillez connecter l'adaptateur secteur ou le câble d'adaptateur secteur à la prise de courant. Veillez à ce que le câble d'adaptateur ne soit pas endommagé ni subisse de pression. Il est recommandé de déconnecter l'adaptateur avant de le nettoyer afin de réduire le risque de décharge électrique. Évitez de connecter l'adaptateur au lecteur dans un environnement humide ou poussièreux. Ne remplacez pas l'adaptateur, le câble ou le connecteur.

1.3.3 Interférence radio/compatibilité

• Presque tous les dispositifs électroniques reccivent l'interfERENCE de radio quand ils ne sont pas correctement isolés. Voit le lecteur pourrait recevoir des interférences dans ces mêmes conditions. La conception et la fabrication de ce lecteur sont conformes aux normes de la FCC/CE et ont suivi les regles suivantes :
• Ce dispositif ne causera pas d'interférences nuisibles;
• Ce dispositif pourrait recevoir tout type d'interférence, y compris celles produites des dysfonctionnements.

1.3.4 Réparation

En cas de panne, veillez confier la réparation du lecteur à un technicien qualifié, le retourer sur le lieu de vente ou nous contacter sur www.emtec-international.com. Ne tentez jamais de l'ouvrir vous-même, au risque de l'endommager. Vos données pourraient être supprimées et vous pourriez vous exposer au danger.

1.3.5 Instructions de mise au rebut

Veuillez consulter les règlements en vigueur pour tous renseignements relatifs au recyclage des périphériques électriques dans votre pays de résidence.

1.3.6 Consignes de sécurité relatives au disque dur

Le Movie Cube utilise un disque dur interne pour la sauvegarde des données, ne nécessitant normalement pas de formatage ou de réparation. Merci de lire avec attention le chapitre « FAQ » et consulter notre site Web pour les mises à jour avant le formatage du disque dur.

• Un choc physique, électrique, une panne d'électricité, un formatage du disque dur, etc., peuvent causer la perte de toutes vos données. Merci de les sauvegarder au préalable. Il est recommandé de défragmenter le disque dur après une longue période d'utilisation. Sauvegardez régulièrement les données enregistrées sur le disque dur pour qu'elles puissent être récupérées en cas de corruption ou de perte. La Société Emtec ne prendra aucune responsabilité pour la perte des données enregistrées sur le disque dur.

1.3.7 Divers

En utilisant cet appareil, évitez tout contact avec de l'eau ou autre liquide. Si de l'eau est accidentellement renversée, veuillez utiliser un tissu sec pour absorber le liquide. Les produits électroniques sont délicats, en les utilisant évitez de les secouer ou de les cogner et n'appuyez pas trop fortement sur les boutons.

Ne permettez aucun contact du lecteur avec de l'eau et autre liquide.

Je ne démonte pas et ne le réparez pas vous-même, ne changez pas sa construction. Les dégâts occasionnés rendraient la garantie non valide.

N'appuyez pas trop fort sur les boutons du lecteur.

Évitez de heurter le lecteur avec un objet dur, de le secouer et prenez soin de le tenir éloigné des champs magnétiques.

Ne pas placer près d'une source de chaleur

Utilisez uniquement les accessoires fournis

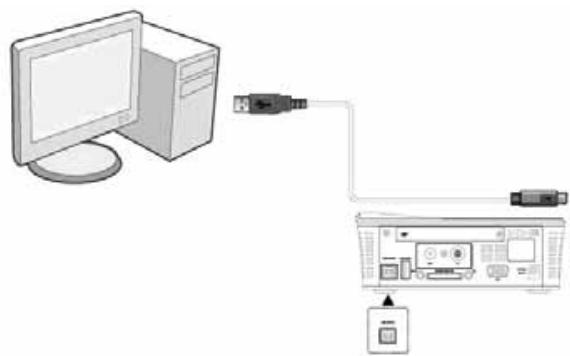

1.4.1 Connexion à l'ordinateur

1. Assurez-vous que le Movie Cube soit mis sous tension.
2. Branchez le mini connecteur du câble USB au port mini USB du Movie Cube.
3. Branchez l'autre extrémité du câble USB à l'ordinateur.

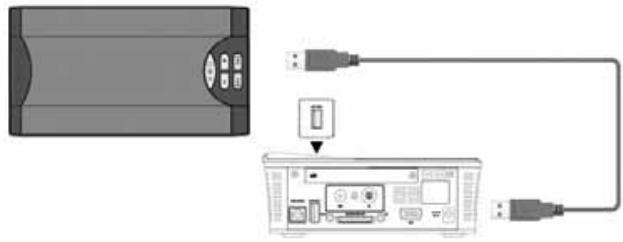

1.4.2 Connexion d'un périphérique de stockage de masse USB (clé USB, MP3, disque dur externe, etc.)

1. Assurez-vous que le lecteur est sous tension.
2. Branchez le connecteur USB ou le disque dur externe au port USB de ce lecteur.

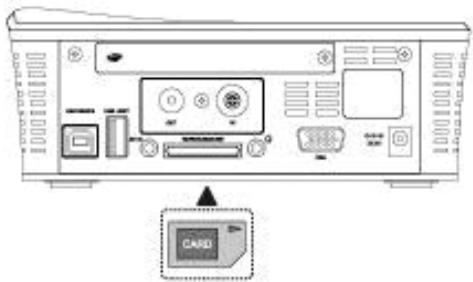

1.4.3 Connecter une carte mémoire

La carte mémoire peut être utilisée après insertion dans le lecteur.

1. Suivez l'image et insérez la carte dans le sens de la flèche.

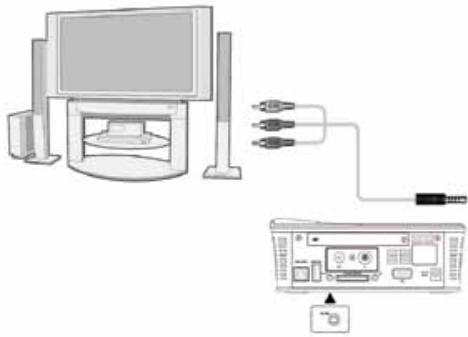

1.4.4.1 Entre a / v

1. Branchez le cable avec le connecteur dans l'entrée A/V du lecteur comme indiqué sur l'image
2. Branchez le cable avec les 3 connecteurs dans la sortie A/V de l'appareil que vous souhaitez relier comme indiqué sur l'image. Grâce à cette connexion, profitez du contenu de vos appareils (caméscope, DVD...) sur le Movie Cube Theater.

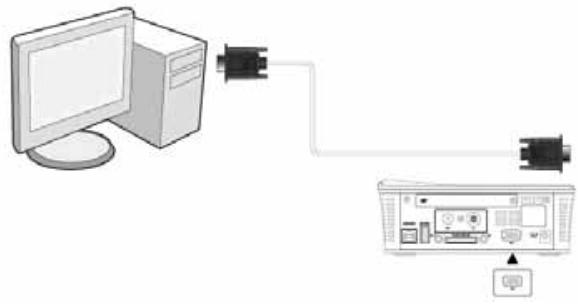

1.4.4.2 Entre VGA

1. Branchez le cable VGA dans l'entrée VGA du lecteur comme indiqué sur l'image
2. Branchez le cable VGA dans la sortie VGA de l'ordinateur comme indiqué sur l'image

Grâce à cette connexion, profitez du contenu de votre ordinateur sur le Movie Cube Theater, tel un videoprojecteur à part entière.

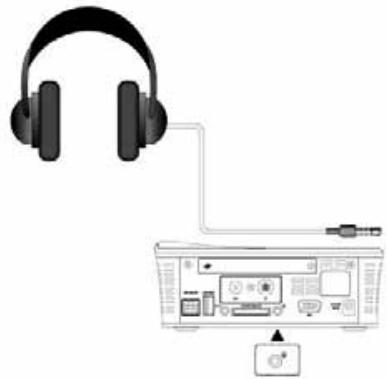

1.4.5 Sortie audio

1. Branchez le casque, enceinte ou autre dispositif audio à l'aide d'un câble jack 3,5 au connecteur audio du lecteur comme indiqué sur l'image

Grâce à cette connexion, profitez du son de votre lecteur sur un autre dispositif audio.

Remarque: Le câble audio jack 3,5 est un accessoire en option vendu séparément.

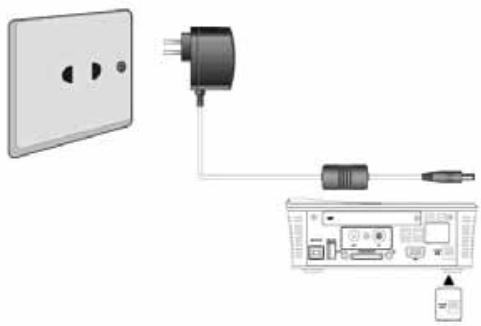

1.4.6 Connexion à l'alimentation électrique

1. Veuillez connecter l'adaptateur AC au connecteur jack entrée DC du lecteur comme indiqué sur l'image.
2. Branchez l'adaptateur AC à la prise électrique.

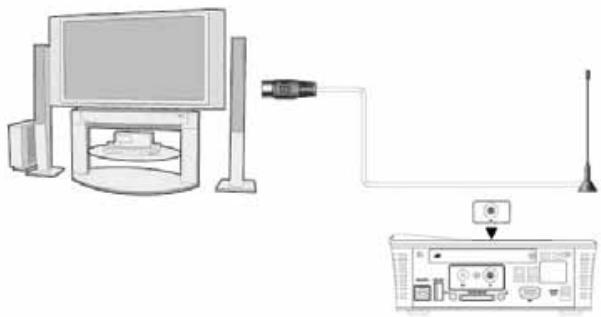

1.4.7 * Entrée antenne TV (uniquement pour les modèles t750/t800/t800x)

Comme indiqué sur l'image ci-dessous, branchez la mini antenne ou votre câble d'antenne murale au port TV IN situé à l'arrière de l'appareil.

1. Mise sous tension

Retirez le couvercle servant à protéger la lentille. Une fois connecté à l'alimentation électrique, l'indicateur POWER sur le panneau supérieur devient rouge. Appuyez sur l'indicateur pour allumer le lecteur. Lorsque le lecteur s'allume, la LED bleue clignote, une fois allumé la LED bleue devient statique.

2. Mise hors tension

Appuyer sur le bouton POWER pour éteindre le lecteur. Une fois éteint, l'indicateur lumineux bleu du panneau avant devient rouge.

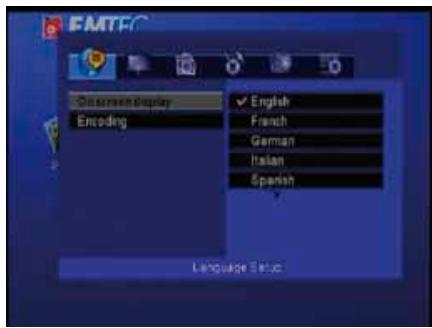

3. Réglage de la langue

On peut régler la langue du système de ce lecteur en englishs ou dans d'autres langues. Dans le menu de configuration, la langue sélectionnée prendra immédiatement effet.

4. Réglage de l'image projetée

Le projecteur est livré avec un trépied qui permet de régler l'angle de projection de l'écran. De préférence, assurez-vous que le Movie Cube Theater is disposed sur une surface plate. Régalez la distance entre la surface de projection et le Movie Cube Theater en fonction de sua and f'environnement dans lequel vous sit.

Une fois que la distance est réglée, tournez la bague de la lentille jusqu'à ce que vous voyiez une image claire.

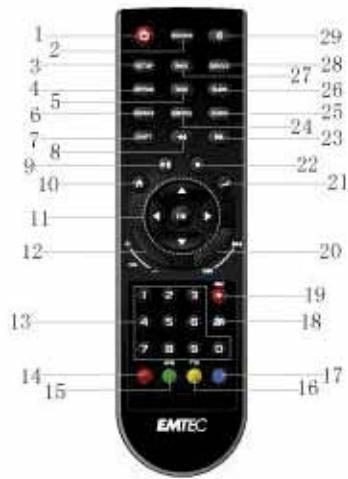

2.1 Télécommande

Toutes les fonctions du Movie Cube sont accessibles en utilisant les boutons de la télécommande. Suivez les instructions ci-dessous pour connaître l'utilisation de chaque bouton et sa fonction :

1. Allumer/Eteindre 2. SOURCE
2. SETUP(Configuration) 4. OPTION 5. DVD 6. REPEAT (Répéter)
3. SHIFT 8. FR (Retour rapide)
4. PLAY/PAUSE 10. Menu principal
5. TOUCHES DE DIRECTION 12. VOL+/-
6. Touches numériques 14. *Rouge
7. *Vert (EPG - Guide électronique des Programmes)

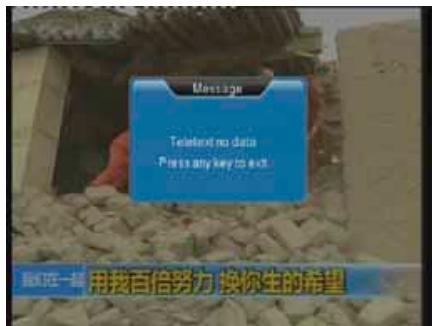

8. Jaune (TTX - Télétexte) 17. *Bleu
9. TIME SHIFT* (Pause du direct) 19. REC* (Enregistrer)
10. Précédent/Suivant 21. Retour
11. STOP 23. FF (Avance rapide)
12. SUBTITLE(Sous-titres) 25. AUDIO 26. SLIDE(Diaporama) 27 INFO
13. DEVICE (Matériel) 29. Sourdine

• Touches actives uniquement pour les modèles T750/T800/T800x

Numéro de touche

12 VOL+/VOL- 13 Touches numériques 14 * Rouge 15 * Vert/EPG

16 Jaune/TXT 17 Bleu 18 *TIME SHIFT (Pause du direct)

Fonction

Appuyez pour allumer ou éteindre le Movie Cube Theater. Appuyez sur ce bouton pour changer la sortie Vidéo. Pour accéder directement au Menu d'installation. Appuyez sur ce bouton pour afficher la barre d'outils. Appuyez sur ce bouton dans le dossier VIDEO_TS pour partager la lecture d'un fichier DVD. Appuyez sur ce bouton pour désirir le mode de répétition. Appuyez sur ce bouton pour régler le contraste et la brillance. Appuyez sur ce bouton pour retourner rapidement en arrêt pendant la lecture. Lecture/Pause Appuyez sur ce bouton pour retourner au menu principal. Appuyez sur ces touches pour vous déplacer dans les menus (Haut/Bas). Permet de pivoter une photo dans le mode diaporama. Appuyez sur OK pour confirmer. Augmenter/Réduire le volume. Pour entrer les numéros de chaînes. Dans le menu Ordre d'enregistrement et EPG, appuyez pour supprimer une tâche. Appuyez sur cette touche lorsqu vous regardez une chaine TNT et le Guide Électronique des Programmes s'affichera (Uniquement pour les modèles T750/T800/T800x). Appuyez pour accéder au menu Téletexte. (Uniquement pour les modèles T750/T800/T800x). Dans le mode Téletexte, permet d'accéder aux messages. (Uniquement pour les modèles T750/T800/T800x). Lorsque vous regardez une chaine TNT, cette touche vous permet de mettre en pause le programme en cours et de le reprendre là où vous l'avez laissé. (Uniquement pour les modèles T800/T800x)

19 *REC (Enregistrer) 20 PREV (Précédent) NEXT (Suivant) 21 RETURN (Retour) 22 STOP 23 FF (Avance rapide) 24 SUBTITLE (Sous-titres) 25 AUDIO 26 SLIDE (Diaporama) 27 INFO 28 DEVICE (Matériel) 29 Sourdine

Appuyez pour débuter l'enregistrement. (Uniquement pour les modèle T800/ T800x) Dans un dossier, appuyez sur ce bouton pour aller au choix précédent. En mode lecture, appuyez sur ce bouton pour aller au titre précédent. Dans un dossier, appuyez sur ce bouton pour aller au choix suivant. En mode lecture, appuyez sur ce bouton pour aller au titre suivant. Pour retourner à l'écran précédent dans le menu de navigation. Pour arrêter la lecture. Appuyez sur ce bouton pour faire avancer rapidement la lecture en cours. Appuyez sur ce bouton pour afficher les sous-titres. Appuyez sur ce bouton pour sélectionner un canal audio. Appuyez sur ce bouton pour démarrer le diaporama photo et musique Appuyez pour obtenir des informations sur le fichier en cours de lecture Appuyez pour afficher les périphériques de stockage. Appuyez sur ce bouton pour couper le son.

2.2 Panneau avant

1. Lentille optique

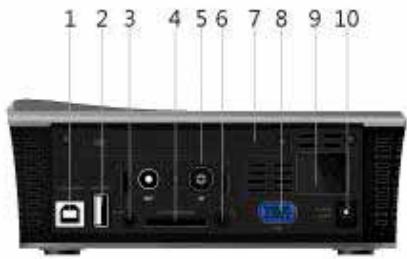

2.3 Panneau arrêté

1. Port périphérique USB (pour PC)
2. Entrée A/V
3. *Entrée antenne / RF
4. Compartiment pour disque dur
5. Récepteur télécommande
6. Port USB HOST (pour dispositif USB)
7. Lecteur de carte SD/SDHC/MMC/MS 6. Sortie Audio jack 3,5
8. Entrée VGA
9. Entrée d'alimentation DC IN

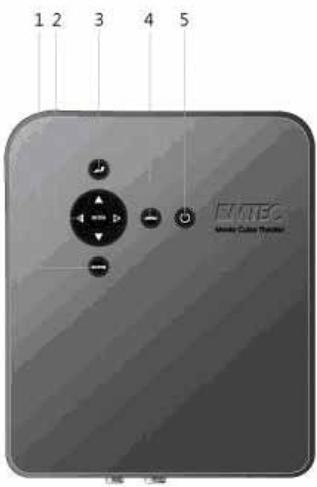

2.4 Panneau supérieur

1. Source
2. Touches Directionnelles/Volume et Validation
3. Retour
4. Menu
5. Bouton Allumer / Éteindre

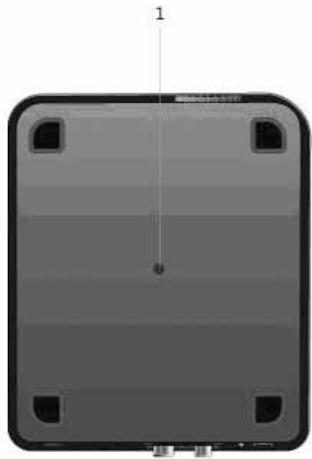

2.5 Panneau inférieur

1. Pas de vis pour trépied

3. Projection

Le Movie Cube Theater supporte une résolution de 800*600 via les sources A/V, YPbPr, VGA. Il intègre également des hauts-parleurs et une sortie audio 3,5 permettant de relier un casque ou des enceintes.

3.1 Fonctions

Appuyez sur le bouton SOURCE situé sur le Movie Cube Theater ou sa télécommande pour basculer entre les différentes sources disponibles: YPbPr, CVBS, VGA.

3.1.1 Mode ypbpr

En sélectionnant cette source, vous visualisez les contenus multimédia stockés sur le disque dur intégré (uniquement modèles T720/T750/T800) ou sur les périphériques de stockage rattachés (dispositifs USB ou carte mémoire).

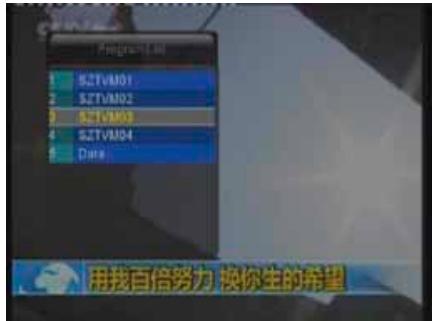

Vous visualisez également les chaines du bouquet TNT (uniquement modèles T750/T800/T800x) disponibles dans toute zone.

3.1.2 Mode CVBS

En sélectionnant cette source, vous visualisez les contenus multimédia des sources Audio/Video externes reliées sur l'entrée A/V (A/V IN).

3.1.3 Mode VGA

En sélectionnant cette source vous visualisez les contenus de l'ordinateur relié sur l'entrée VGA.

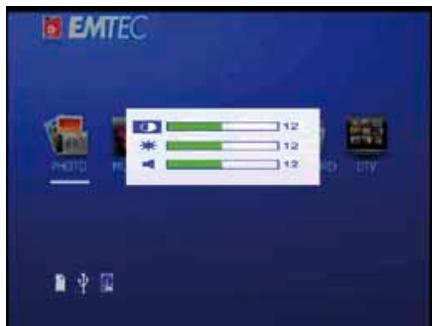

3.1.4 Réglages du contraste et de la luminosité

Appuyez sur la touche Menu de l'appareil ou sur la télécommande pour faire apparaître l'interface de configuration du projecteur. Dans cette interface, vous pouvez régler le contraste et la luminosité. Appuyez de nouveau sur Menu pour quitter l'interface de configuration du projecteur.

Appuyez sur les touches Haut/Bas pour sélectionner le menu de contraste/luminosité, et appuyez sur les touches droite/gauche pour ajuster le contraste/la luminosité. Le contraste modifie la quantité de noir et blanc dans l'image. La luminosité apporte une couleur plus souvent ou claire en fonction de l'éclairage dont vous disposez.

3.1.5 Réglage de la mise au point

En utilisant la fonction projecteur, veillez à garder la distance de plus de 20cm par rapport à la surface de projection. Tournez ensuite la bague de mise au point jusqu'à ce que vous voyiez une image claire.

3.2 Haut-parleur et casque

Pour profiter de la musique à travers la caisse de resonance ou de l'écouteur uniquement lorsque les sources YPbPr ou CVBS sont sélectionnées.

4.1 Interface principale

Dans l'interface principale, le curseur reste par défaut sur la fonction Photo. Lorsque le curseur est sur une autre fonction, le nom de cette dernière s'affiche. L'interface principale contient les entrées : Photo, Musique, Film, Parcourir, Mes Enregistrements et TNT (uniquement pour les modèles T750/T800/T800x).

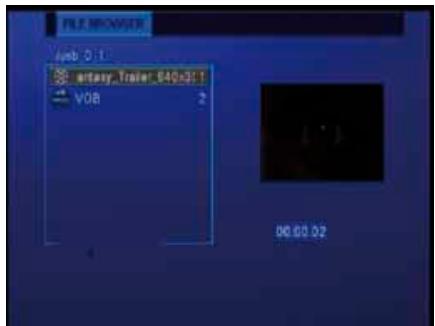

4.2 Lecture de films

Accédez à l'interface Film. Seuls les fichiers et dossiers video pris en charge s'affichent. Ce lecteur prend en charge les fichiers video DAT, VOB, AVI et MPG.

Sélectionnez un fichier video pour commencer à le lire. En fonction de la taille de la video, le chargement peut prendre un certain temps. Vous pouvez accéder aux fonctions suivantes lors de la lecture :

LECTURE/PAUSE: Appuyez sur ce bouton pour lire/mettre en pause la lecture - FR/FF: Appuyez sur ce bouton pour effectuer un retour rapide/une avance rapide du fichier en cours de lecture. Appuyez sur le bouton à plusieurs reprises pour sélectionner différentes vitesses (2x/4x/6x/8x/16x/32x) - Répéter : Choisissez entre répéter morceau (Track), répéter dossier (Folder), et répéter tous (All) Audio: Appuyez sur ce bouton pour modifier le canal audio. Le morceau ne peut pas être changé - Sous-titres : Appuyez sur ce bouton pour activer/désactiver les sous-titres. Option: Appuyez sur ce bouton pour afficher la barre d'outils. - Stop: Appuyez sur ce bouton pour arrêter la lecture et revenir à l'interface Video

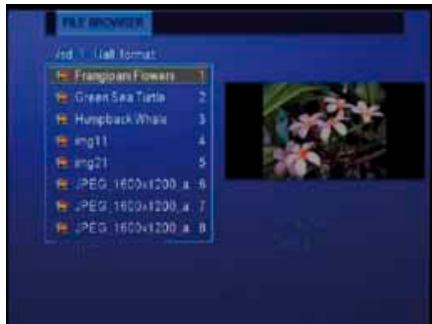

4.3 Lecture de photos

Accédez à l'interface Photo. Seuls les fichiers et dossiers d'images pris en charge s'affichent. Ce lecteur prend uniquement en charge les fichiers JPEG.

Sélectionner une image pour l'afficher. Vous pouvez paramétrer le mode diaporama dans le menu Configuration.

• Boutons directionnels : Appuyez sur haut / bas / droite / gauche pour bouger la photo.
• Zoom : Appuyez sur ce bouton pour activer le mode Zoom. Vous pouvez appuyer sur
• Répéter : Choisissez entre répéter morceau (Track), répéter dossier (Folder), et répéter tous (All)
• Diaporama: Appuyez sur ce bouton pour activer le diaporama avec fond musical.
• Stop: Appuyez sur ce bouton pour arrêter la lecture et revenir à l'interface Photo.
• Option: Appuyez sur ce bouton pour afficher la barre d'outils.

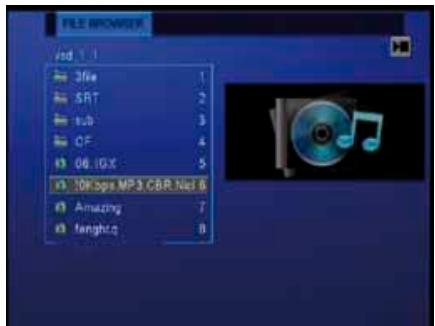

4.4 Lecture de musique

Accédez à l'interface Musique. Seuls les fichiers et dossiers musicaux pris en charge s'affichent. Ce lecteur prend en charge les fichiers audio MP3 et WMA.

Sélectionnez un fichier audio pour commencer à le lire. Vous pouvez accéder aux fonctions suivantes lors de la lecture :

• LECTURE/PAUSE: Appuyez sur ce bouton pour démarrer / mettre en pause la lecture.
• FF/FR: Appuyez sur ce bouton pour effectuer un retour / avance rapide du fichier en cours de lecture. Appuyez sur le bouton à plusieurs reprises pour sélectionner différentes vitesses (2x/4x/6x/8x/16x/32x)
• Répéter : Choisissez entre répéter morceau (Track), répéter dossier (Folder), et répéter tous (All)
• Stop: Appuyez sur ce bouton pour arrêter la lecture et revenir à l'interface Audio
• Option: Appuyez sur ce bouton pour afficher la barre d'outils.

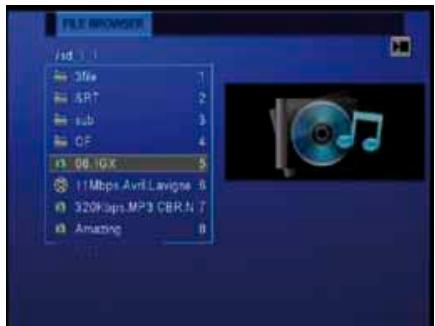

4.5 Parcourir

Accédez à l'interface Parcourir : tous les fichiers et dossiers video / audio / d'images s'affichent. Vous pouvez également accéder à toutes les fonctions correspondant à chaque type.

4.5.1 Lecture de DVD

Les fichiers DVD stockés sur un disque dur externe peuvent être lus directement sur le lecteur. Entrer dans le dossier et assurez-vous que le curseur est sur VIDEO_TS. Appuyez ensuite sur la touche DVD de la télécommande pour commencer la lecture.

Appuyez sur les boutons directionnels pour parcourir le menu DVD. Les fonctions suivantes sont disponibles pendant la lecture :

• Retour : pour revenir au menu principal en cours de lecture. Option : pour activer/masquer la barre d'outils.
• Préc./Suiv.: changer de chapitre.
• Stop: arrête la lecture. Home: appuyez pour retourner au menu DVD. Grace aux boutons de la barre d'outils, vous pouvez changer de langues, sous-titres, etc...

Remarque : Les répertoires VIDEO_TS et AUDIO_TS doivent être copiés dans le même dossier sur le disque dur.

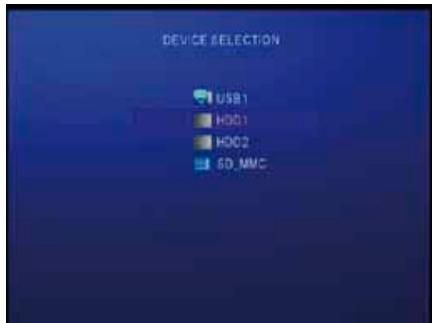

4.6 Dispositif de stockage

Dans l'interface principale, appuyez sur le bouton DEVICE pour accéder à l'interface du dispositif de stockage. Lorsqu'il existe plusieurs partitions, vous pourrez sélectionner celle que vous souhaitez. Si un disque U ou un autre dispositif portatif est branché, vous pourrez sélectionner le dispositif USB pour accéder aux partitions.

4.7 Menu configuration

Le Menu Configuration vous permet de régler la langue, vidéo, photo, musique et autres paramètres. Appuyer sur le bouton Setup de la télécommande pour accéder directement à ce menu.

4.7.1 Configuration de la langue

Dans ce menu, vous pourrez régler la langue, l'encodage.

Langue d'affichage à l'écran

Sert à sélectionner et à modifier la langue du système. Prend en charge l'anglais, le français, l'allemand, l'italien, l'espagnol, etc.

Encodage

Sélectionner pour définir le texte à encoder.

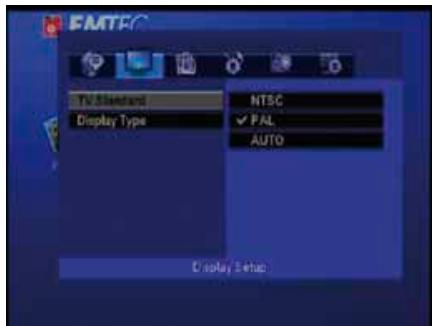

4.7.2 Configuration d'affichage

Dans ce menu, vous pourrez régler l'affichage TV, le contraste.

Affichage TV NTSC, PAL, AUTO

Type d'affichage 4:3 PS, 4:3 LB, 16:9

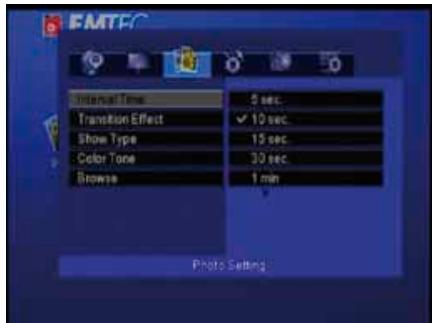

4.7.3 Configuration photo

Dans ce menu, vous pourrez régler l'intervalle de temps, l'effet de transition, la tonalité, etc...

Temps d'intervalle 5 Sec, 10 Sec, 15 Sec, 30 Sec, 1 Min, 3 Min, Off

Effet de transition Choisir ce mode pour le diaporama musical

Affichage Plein écran ou automatique

Tonalité Normal, noir et blanc, classique

Parcourir Miniature, gestion de fichiers

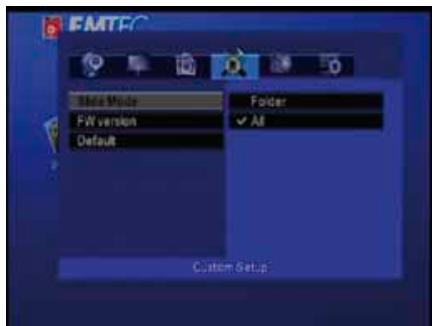

4.7.4 Configuration personnalisée

Dans ce menu, vous pourrez régler le mode audio digital, diaporama, la version logicielle et les paramètres par défaut.

Mode audio digital

SPDIF/PCM, SPDIF/RAW, OFF

Diaporama

Pour un seul Dossier ou Tous fichiers

Version logicielle

Affiche la version du logiciel du Movie Cube

Défaut

Restaurer les paramètres par défaut.

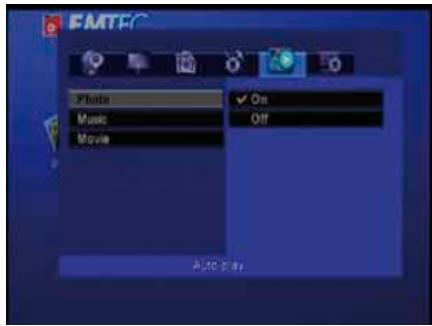

4.7.5 Configuration de lecture auto

Dans ce menu, vous pourrez régler la lecture automatique dans Photo, Musique et Vidéo.


Activé/désactivé

Musique

Activé/désactivé

Film

Activé/désactivé

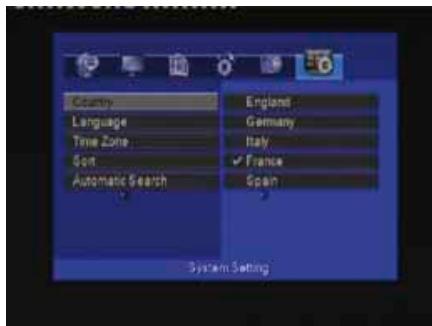

4.7.6 * Configuration TNT (uniquement pour les modèles t750/t800/t800x)

Lorsque vous êtes dans l'interface TNT (uniquement pour les modèles T750/T800/T800x), appuyez sur la touche Setup pour entrer dans le menu TNT.

Dans ce menu, vous pouvez configurer le pays, la langue, les paramètres d'enregistrement, la recherche automatique ou manuelle...

Pays

Angleterre, Allemagne, Italie, France, Espagne, Pays-Bas...

Langue

Appuyer sur ok pour entrer dans le menu Langue.

Fuseau hora

Sélectionner le fuseau horaire

Configuration d'enregistrement

Entrer dans le menu d'enregistrement

Tri

Par nom, service, n° de chaîne.

Recherche auto

Entrer dans le menu de Recherche auto

Recherche manuelle

Entrer dans le menu de Recherche manuelle

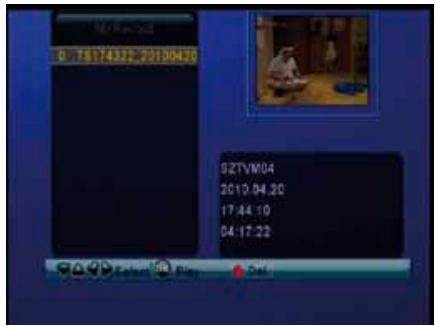

4.8 *Mes enregistrements (uniquement pour les modèles T800/T800x)

Dans ce menu, vous pouvez voir les programmes TV enregistrés.

Pour lire un fichier enregistré :

1. Appuyez sur les touches haut/bas de la télécommande pour sélectionner le fichier que vous souhaitez dire.
2. Appuyez sur ok pour lire le fichier.
3. Appuyez sur stop ou return pour arrêter la lecture et retourner à l'écran de menu des titres.
4. Appuyez sur le bouton Rouge pour supprimer un enregistrement.

4.9 *TNT (uniquement pour les modèles t750/t800/t800x)

Sélectionnez l'icône TNT dans le menu principal pour entrer dans ce menu. Vous pouvez regarder et enregistrer les programmes TNT ou utiliser la fonction Time Shift (pause du direct).

4.9.1 Rechercher des chaînes TNT

Lorsque vous entrez dans le menu TNT pour la première fois, un assistant vous permet de rechercher automatique des chaînes TNT.

Dans le menu TNT, appuyez sur SETUP pour afficher les options de pays, langue et fuseau horaire de ce menu. Appuyez ensuite sur haut / bas pour choisir entre RECHERCHE automatique ou manuelle. Confirmer en appuyant sur ok.

Recherche auto

En mode Auto, le système recherche les chaînes TNT disponibles.

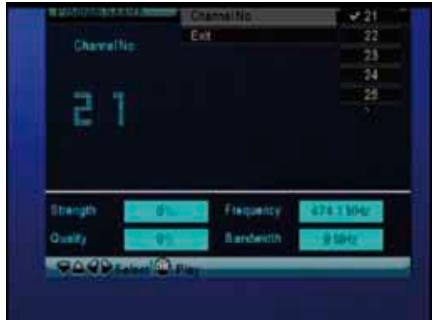

Recherche manuelle

Ce mode vous permet de sélectionner le n° de chaîne. Utilisez les touches de navigation de la télécommande pour sélectionner ou entrer les n°

Appuyez sur ok pour confirmer.

4.9.2 Regarder les programmes TNT

Sélectionnez l'icône TNT du menu principal pour entrer dans le menu TNT.

Les fonctions de la télécommande sont disponibles seulement dans ce menu :

• Ok: appuyez pour voir la liste des programmes.
• haut / bas / précédent / suivant : appuyez pour changer de chaîne. (vous ne pouvez pas changer de chaîne pendant un enregistrement)
• touches numériques : appuyez pour entrer les n° de chaînes puis sur ok pour confirmer.
• enregistre: appuyez pour débuter l'enregistrement du programme. time shift: pour activer la pause du direct et reprendre le programme où vous l'avez laissé.
• EPG: pour afficher le Guide Électronique des Programmes
• TTX: pour activer le menu Télatexte lorsqu'il est disponible.
• touche bleue : éditer les programmes.
• touche setup : pour entrer dans le menu TNT.

4.9.2.1 Menu des programmes

Appuyez sur ok lorsque vous regardez la TNT et la liste des programmes s'affiche avec les noms et numérores de chaînes.

Appuyez sur haut / bas pour choisir les chaînes, puis sur ok pour confirmer.

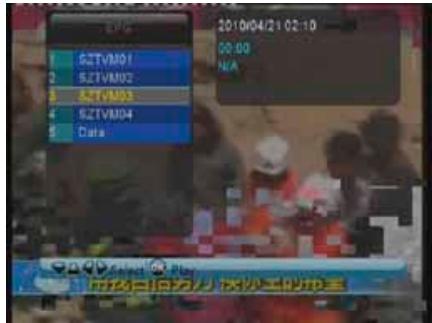

4.9.2.2 Guide électronique des programmes

Appuyez sur la touche EPG lorsque vous regardez la TNT, et le Guide Électronique des Programmes s'affichera.

Appuyez sur haut / bas pour changer de chaînes, puis gauche / droite pour entrer dans le menu des programmes.

4.9.2.3 Menu Télétexte

Si le programme supporte le Téletexte, appuyez sur la touche TTX pour entrer dans le menu.

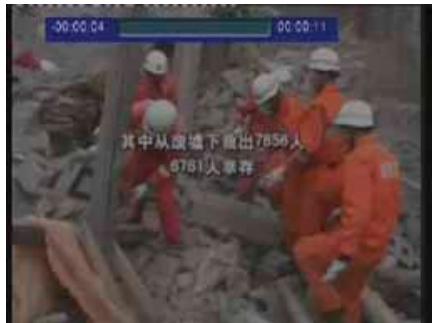

Lorsque vous regardez la TNT, appuyez sur Time shift pour activer la pause du direct, ce qui vous permet de reprendre le programme là où vous l'avez laissé. La durée maximum de la fonction time shift est de 30 minutes.

En mode time shift, vous pouvez utiliser quelques boutons de fonctions disponibles sur la télécommande.

time shift : Pour sortir du mode time shift stop : Pour quitter la fonction time shift

5. Mise à jour du firmware

Le Firmware est le système d'exploitation (l'OS) de votre dispositif. Les mises à jour de firmware peuvent vous apporter de nouvelles fonctionnalités, des améliorations et des corrections d'erreur.

Téléchargez la dernière version du firmware à partir de notre site Internet : www.emtec-international.com.

Étape 1: Préparez la carte mémoire ou dispositif USB

Vous avez besoin d'une carte mémoire ou dispositif USB pour mettre à jour le firmware. Assurez-vous qu'il n'y a aucun fichier sur la carte. Copiez le fichier «UPG956MAP» à la racine de la carte mémoire ou dispositif USB. Ne changez pas le nom de fichier.

Étape 2: Appuyez sur le bouton d'allumage et connectez le lecteur à la TV.

Étape 3: Connectez la carte mémoire ou dispositif USB

Insérez la carte mémoire ou dispositif USB.

Étape 4: Entrez dans Photo, Musique, Film ou Parcourir du Menu principal.

L'installation va commencer. Un message "Upgrade flash... Erase..." s'affichera dans le coin haut gauche de l'écran TV.

Attendez environ 1 minute pour que l'installation soit complète. L'indicateur LED bleu passe en rouge et le Movie Cube redémarre automatiquement.

Remarque: Ne pas éteindre le lecteur pendant l'installation. Ne pas retirer la carte mémoire ou dispositif USB pendant l'installation.

6.1 Spécifications techniques

Puissance haut parleur	2 x 2 Watts RMS
Sortie Audio	Φ3.5
Résolution	800x600
Luminosité	50 ANSI lumens
Entrée AV	PAL,NTSC - 720x576@25fps
Vidéo	Format : AVI, VOB, MPG, DAT, MP4, TS
	Codec : MPEG-1, MPEG-2
	Résolution : Jusque 720x576 (PAL), 720x480 (NTSC)
	Sous-titres : SRT, SSA, SMI
Audio	Format : MP3, WMA, OGG (DRM, Pro et Profil Avancé non supporté)
	Codec : MP2, MP3, PCM, LPCM
	Taux de compression : MP3: 32 Kbps~320 Kbps; WMA: 32 Kbps~192 Kbps
Photo	JPG/JPEG, BMP (720p/1080i)
	Supporte le mode diaporama et zoom
Système TV	PAL, NTSC, Auto
Interface USB	Port matériel USB 2.0 x 1
	Port hôte USB 2.0 x 1
Lecteur de carte	SD/SDHC/MMC/MS
Disque dur	2.5'SATA HDD jusqu'à 500 GB
Fichier système	FAT32, NTFS (lecture uniquement)
Température de fonctionnement	+5°C à +35°C
Alimentation	Adaptateur AC-DC 12V, 4A
Dimension	202x170.5x62.8mm

Remarque: Les spécifications et la conception de ce produit peuvent être modifiées sans avertissement préalable.

Question 1. mon ordinateur ne reconnaît pas le lecteur.

1. Assurez-vous que le lecteur est allumé. Si le lecteur est éteint, l'ordinateur ne pourrait pas le détecter;
2. Assurez-vous que le lecteur est connecté
3. Si vous utilisez Windows 98SE, installez d'abord le pilote USB. Après l'installation, redémarrez l'ordinateur. Puis connectez à nouveau le lecteur
4. Si vous avez installé le pilote de Windows 98SE sur Windows XP, 2000, ou ME edition, des problèmes peuvent survenir;
5. Il n'est pas conseillé d'utiliser les ports USB à l'avant de votre ordinateur, essayez d'utiliser les ports USB situés à l'arrière parce que ceux de devant sont souvent non alimentés.

Question 2. lorsque j'essaie de déconnecter le dispositif USB, je reçois le message «le volume générique du dispositif ne peut pas être arrêté maintenant. essayez d'arrêter le dispositif plus tard», que dois-je faire?

Fermez tous les programmes qui peuvent avoir accès aux données du lecteur, y compris Windows Explorer. Si cela ne marche pas, fermez tous les programmes et attendez encore 20 secondes, puis réessayez l'icône de la flèche verte. Si cela ne marche toujours pas, fermez le lecteur et déconnectez le cable USB.

Question 3. je trouve des noms de fichiers et de dossiers que je n'ai jamais créés et ces noms sont très bizarres.

Apparemment, la table d'allocation de fichier (FAT) est erronée. Cela peut être du à la fermeture du lecteur (en raison de la faible puissance de la batterie) alors que la connexion USB lisait ou écrivait des fichiers sur leur ordinateur. Windows et Macintosh écrivent souvent des fichiers supplémentaires sur le disque dur tels que finder.def ou info volume système. Ces fichiers sont normaux et sans risque pour le lecteur.

Question 4. j'ai utilisé mon lecteur pour transférer des fichiers de et vers différents ordinateurs. la défragmentation du disque dur du lecteur l'endommagera-t-il?

La défragmentation du disque dur du lecteur peut être utile après le transfert de nombreux fichiers de et vers le lecteur. Il n'est jamais dangereux d'utiliser la défragmentation sur le lecteur. Assurez-vous qu'aucun autre programme n'est en cours lorsque vous utilisez l'utilitaire de défragmentation de Windows®. Assurez-vous que vous avez connecté le lecteur à l'adaptateur réseau externe pendant cette procédure.

Question 5. mes fichiers ont disparu du lecteur.

Assurez-vous que vous parcourez vos fichiers en mode correct de navigation, ce qui signifie avec des vues filtrées correctes telles que Photos, Music ou Vidéos.

Question 6. pourquoi certains formats photos compatibles n'apparaissant pas en mode photo?

Le format JPEG compte différents modes. Le lecteur ne supporte pas tous les modes. Vous devez changer votre format photo comme suit:

1. Utilisez Photoshop pour ouvrir la photo;
2. Sélectionnez «Fichier», puis «Sauvegarder sous» dans le menu, lorsque l'image apparait sur le côté gauche, sélectionnez le format d'image JPEG, entrez le nom de fichier et cliquez sur l'icône «Sauvegarder»,
3. Après avoir cliqué sur l'icône «Sauvegarder», une nouvelle fenêtre apparait lorsque l'image s'affiche sur le côté droit, sélectionnez «Ligne de base (standard) » ou «Ligne de base optimisée»;

1. Cliquez sur «OK».

Question 7. Pourquoi ne peux-je pas trouver mes fichiers stockés sur le disque dur ou d'autres dispositifs?

Réponse:

1. Seuls les fichiers supportés par le Movie Cube Theater s'affichent dans le menu. Si le format du fichier que vous tenté de dire n'est pas reconnu par le produit, un message indiquant que le format n'est pas supporté.
2. Si vous avez relié le Movie Cube Theater sur un ordinateur, il est IMPERATIF d'utiliser la fonction "Retirer le périhérique en toute sécurité". En ne respectant pas cette procédure, il sera impossible d'accéder aux fichiers stockés sur le disque dur.
3. Plusieurs secondes sont nécessaires pour l'initialisation du disque dur intégré. Il est nécessaire d'être patient pendant la phase d'initialisation du disque dur.

Question 8. Pourquoi l'enregistrement ou la fonction Time shift n'est pas disponible?

Réponse:

1. L'enregistrement tout comme la fonction Time shift ne sont possibles uniquement lorsqu'une partition FAT32 est disponible sur le disque dur. Il est possible de sélectionner par défaut que les enregistrements soient sauvegardés sur la partition FAT32 du disque dur. Cette option est disponible dans le menu de configuration TNT.
2. Vérifiez qu'il reste suffisamment d'espace libre sur le disque dur.

Question 9. Pourquoi n'ai-je pas de son sur le produit ou via la sortie audio 3,5?

Réponse:

1. Vérifie que le format d'encodage (piste son) du fichier lu est supporté par le produit
2. En mode VGA, seul l'image est reproduite. Ce mode ne supporte pas l'audio.

Question 10. Pourquoi n'ai-je pas d'images?

Réponse:

1. Vérifiez que les câbles sont correctement branchés.
2. Vérifie que les connecteurs ne sont pas obstrués.
3. Vérifiez que le capuchon de protection de la lentille est enlevé et que le produit est allumé.

Question 11. Comment régler l'image?

Réponse:

1. Vérifiez que le capuchon de protection de la lentille est enlevé.
2. Ajustez la bague sur la lentille.
3. Vérifiez que vous respectez bien une distance de 20 cm minimum entre le produit et la surface de projection.

6.3 Droits d'auteur et marques déposées

Droits d'auteur

Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, ou transmise sous quelque forme ou par quelque moyen, électronique, mécanique, sans l'autorisation préalable du détenteur du droit d'auteur. Conformément à la législation sur les droits d'auteur, aucune donnée enregistrée ne pourrait être utilisée à des fins autres que le divertissement personnel sans autorisation préalable du détenteur du droit d'auteur.

Marques déposées

Microsoft et Windows sont des marques déposées de Microsoft Corporation. Toutes les autres marques déposées sont la propriété de leurs détenteurs respectifs.

6.4 Garantie

Ce que ne couvre pas votre garantie :

• Faits naturels, comme le feu ou les décharges statiques
• Dommage causé par des réparations, des modifications non autorisées ou par accident
• Dommage du à une mauvaise utilisation ou à la négligence.
• Unité qui a été modifiée ou incorporée dans d'autres produits ou qui est utilisée à des fins institutionnelles ou commerciales.
• Perte d'informations consommateurs : logiciel, firmware, ou données mémoire.
• Mauvaise manipulation ou installation.

Conditions spécifiques aux écrans à cristaux liquides (LCD) :

Malgré les hauts standards de qualité imposés par les écrans à cristaux liquides (LCD), ceux-ci peuvent tout de même posséder quelles imperfections visuelles. Ces imperfections ne réduisent en rien les performances de votre Cube Theater. Vous benefeciez de la garantie de remplacement si vous constatez et sur lecran :

• 3 points lumineux ou 5 pixels morts ou un total de 8 points lumineux et/ou pixels morts; ou
• 2 points lumineux adjacents OU 2 pixels morts adjacents; ou
• 3 points lumineux et/ou pixels morts dans une zone de 15mm de diamètre.

Note : Un point lumineux est un sous-pixel ou pixel blanc affiché en permanence sur votre écran. Un pixel mort est un sous-pixel ou pixel noir ne s'affichant pas sur leur écran.

Pour de plus amples informations sur la garantie qui s'applique au Movie Cube ainsi que notre assistance consommateurs, merci de vous rendre sur notre site :

www.emtec-international.com
