Type de produit	Prise combinée électrique et réseau informatique (RJ45)
Marque	LEGRAND
Modèle	843 37
Catégorie	Prise électrique et réseau informatique
Dimensions (H x L x P)	50 mm x 50 mm x 38 mm
Poids	Environ 50 g
Alimentation partie électrique	230 V AC, 50 Hz
Alimentation partie réseau	Signal Ethernet (PoE compatible selon câblage)
Types de câbles supportés	UTP, FTP, SFTP (STP)
Normes de câblage	EIA 568 A et EIA 568 B
Catégories réseau	CAT.5e, CAT.6
Conformité	ISO/CEI 11801, C-Tick, A-Tick
Fixation	Profondeur minimale d'encastrement 38 mm
Fourniture	Module uniquement (plaque et enjoliveur non fournis)
Fonctions principales	Connexion électrique et réseau, raccordement rapide sans outil, compatibilité avec les standards de câblage
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par un électricien qualifié. Respecter les normes électriques en vigueur. Débrancher l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Le module de connexion est remplaçable. Les plaques et enjoliveurs sont disponibles séparément.
Informations générales	Produit de la gamme LEGRAND, destiné aux installations résidentielles et tertiaires.

FOIRE AUX QUESTIONS - 843 37 LEGRAND

Quels câbles réseau sont compatibles avec ce module ?

Ce module LEGRAND 843 37 supporte les câbles UTP, FTP et SFTP (ou STP). Il est adapté aux câbles de catégories CAT.5e et CAT.6.

Comment raccorder le câble réseau au module ?

Dénudez le câble sur environ 50 mm puis séparez les paires. Suivez le schéma de câblage EIA 568 A ou EIA 568 B indiqué sur le module. Insérez chaque fil dans le connecteur correspondant et refermez le capot pour une connexion sans outil.

Faut-il une plaque de finition séparée ?

Oui, la plaque et l'enjoliveur ne sont pas fournis avec le module 843 37. Vous devez les acheter séparément pour une installation complète. Les modèles compatibles incluent les références 843 36, 843 39, etc.

Quelle est la profondeur minimale requise pour l'encastrement ?

Une profondeur minimale de 38 mm est nécessaire pour le boîtier d'encastrement afin de loger le module et les câbles.

Ce module supporte-t-il le PoE (Power over Ethernet) ?

Oui, le module est compatible PoE (Power over Ethernet) lorsqu'il est correctement câblé avec des câbles de catégorie adaptée. Il peut transmettre à la fois les données et l'alimentation.

Quels outils sont nécessaires pour l'installation ?

Aucun outil spécifique n'est requis pour le raccordement réseau car le module utilise un système sans outil (IDC). Pour la partie électrique, un tournevis standard peut être nécessaire pour le raccordement des fils.

Puis-je installer ce module moi-même ?

L'installation de la partie réseau peut être effectuée par un bricoleur averti. Cependant, la partie électrique doit être réalisée par un professionnel qualifié pour respecter les normes de sécurité.

Quelle est la différence entre les normes EIA 568 A et 568 B ?

Les normes EIA 568 A et 568 B définissent l'ordre des fils dans le connecteur RJ45. La norme 568 B est la plus courante en France. Les deux sont compatibles tant que vous utilisez le même câblage aux deux extrémités.

Le module est-il garanti ?

Les produits LEGRAND bénéficient d'une garantie légale de conformité et d'une garantie contre les vices cachés. Contactez votre revendeur pour plus de détails sur la durée et les conditions.

Où trouver la notice complète ?

La notice d'utilisation complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com pour le modèle LEGRAND 843 37.

MODE D'EMPLOI 843 37 LEGRAND

UTP	FTP	SFTP
réf. 332 62	réf. 332 62	réf. 332 62
1 50 mm	1 50 mm	1 50 mm
50 mm	50 mm	10 mm SFTP 50 mm
UTP	FTP

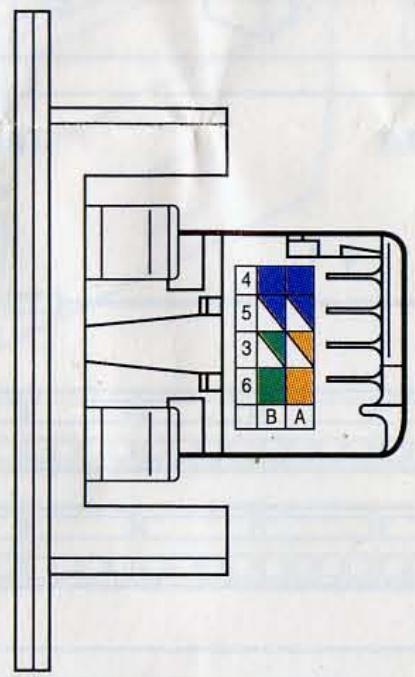

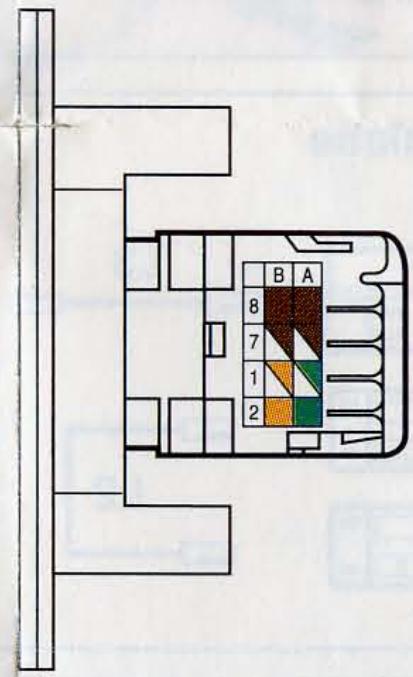

EIA 568 A

EIA 568 B

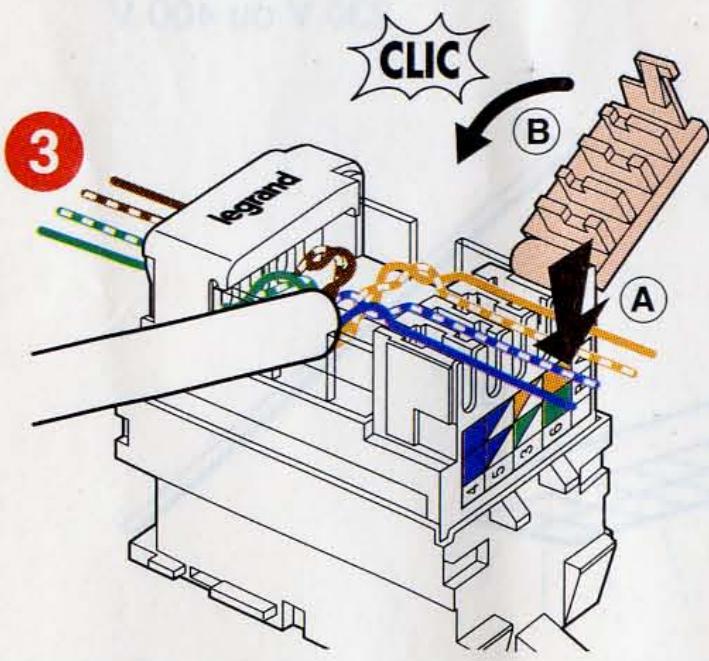

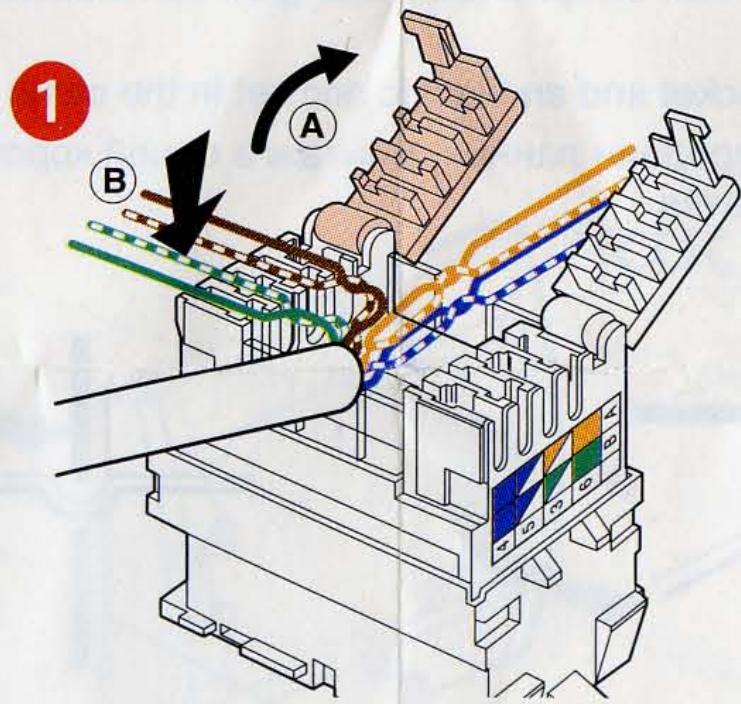

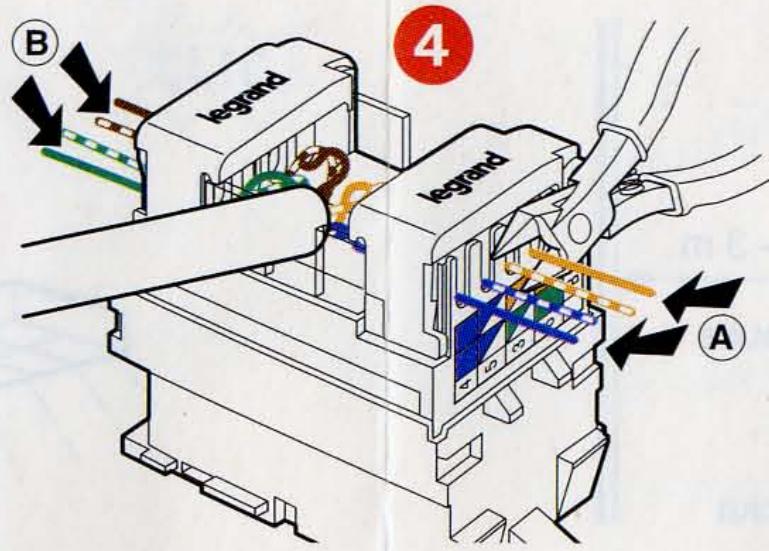

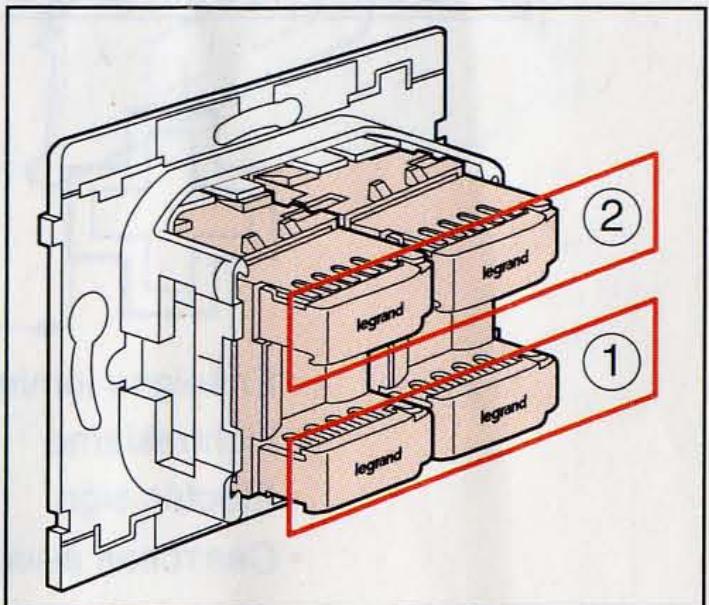

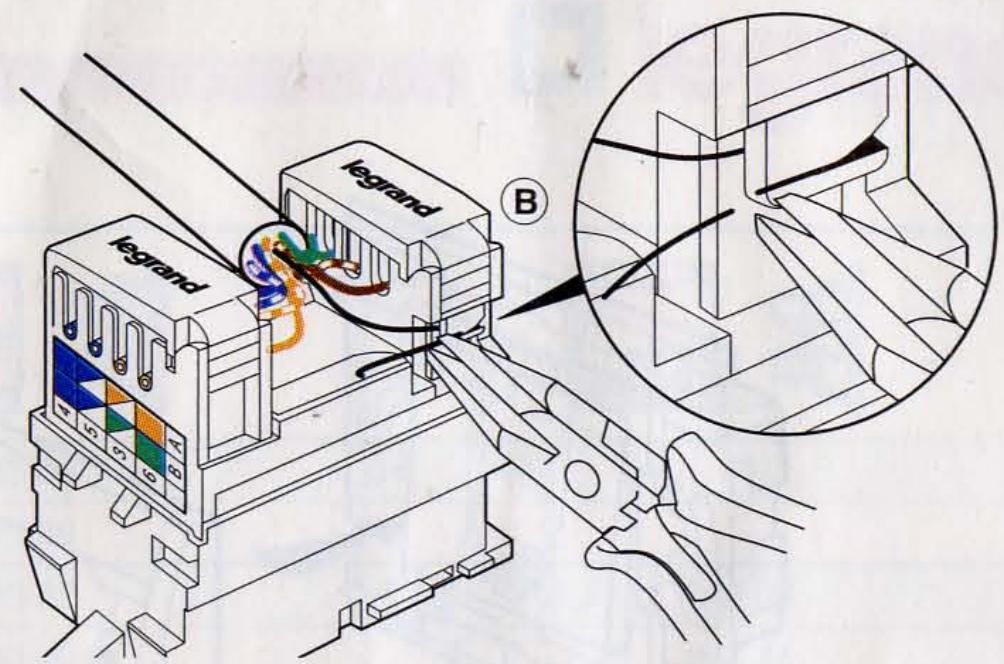

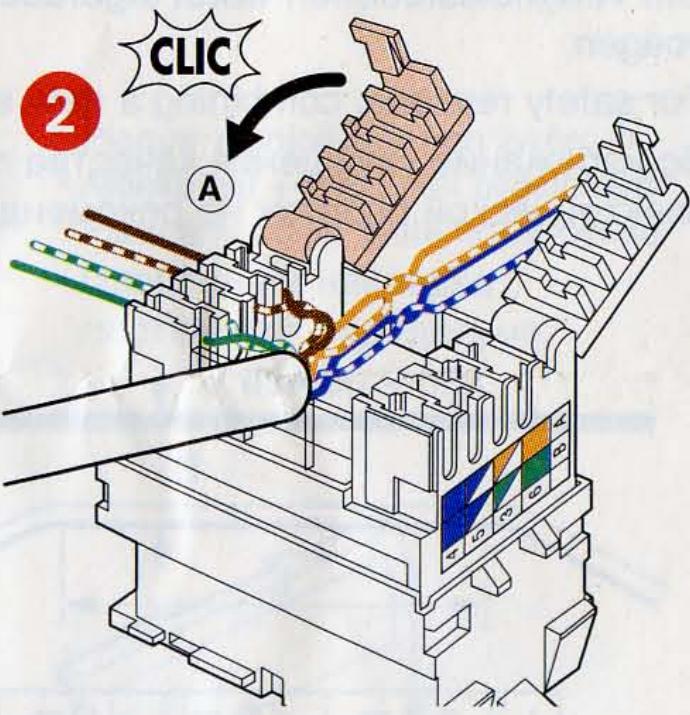

- Connection

UTP / FTP / STP

Raccordement

Aansluiting

• Connection
• Покlioарноаe -

FTP

STP

• Approval

Austel permit number N646

A-Tick

CAT. 5 e

CAT.6

ISO

C-Tick

CEI

11801

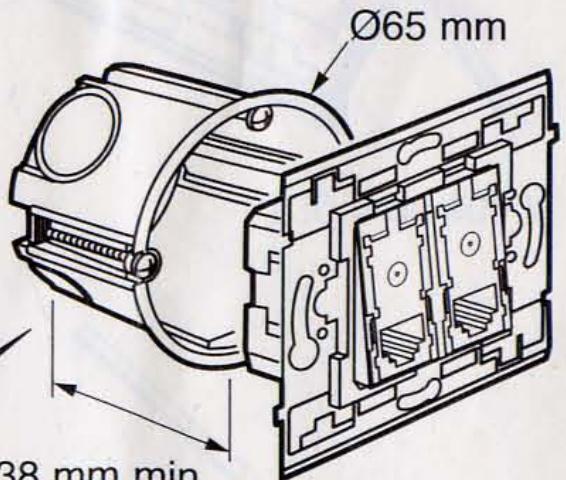

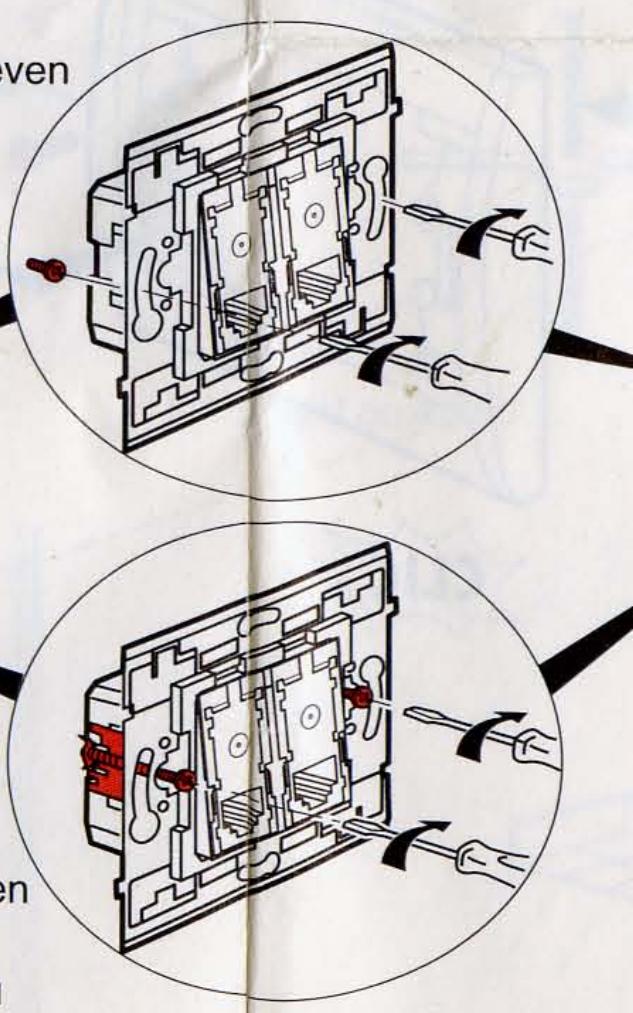

• Fixation
• Bevestiging

Fixing

Kpeпенье

• 38 mm min.
• min. 38 mm
• 38 mm min. MNHnMym

Avis - Mettre des schroeven Screw

• 38 mm min. min. 38 mm
• 38 mm min. 38 mm

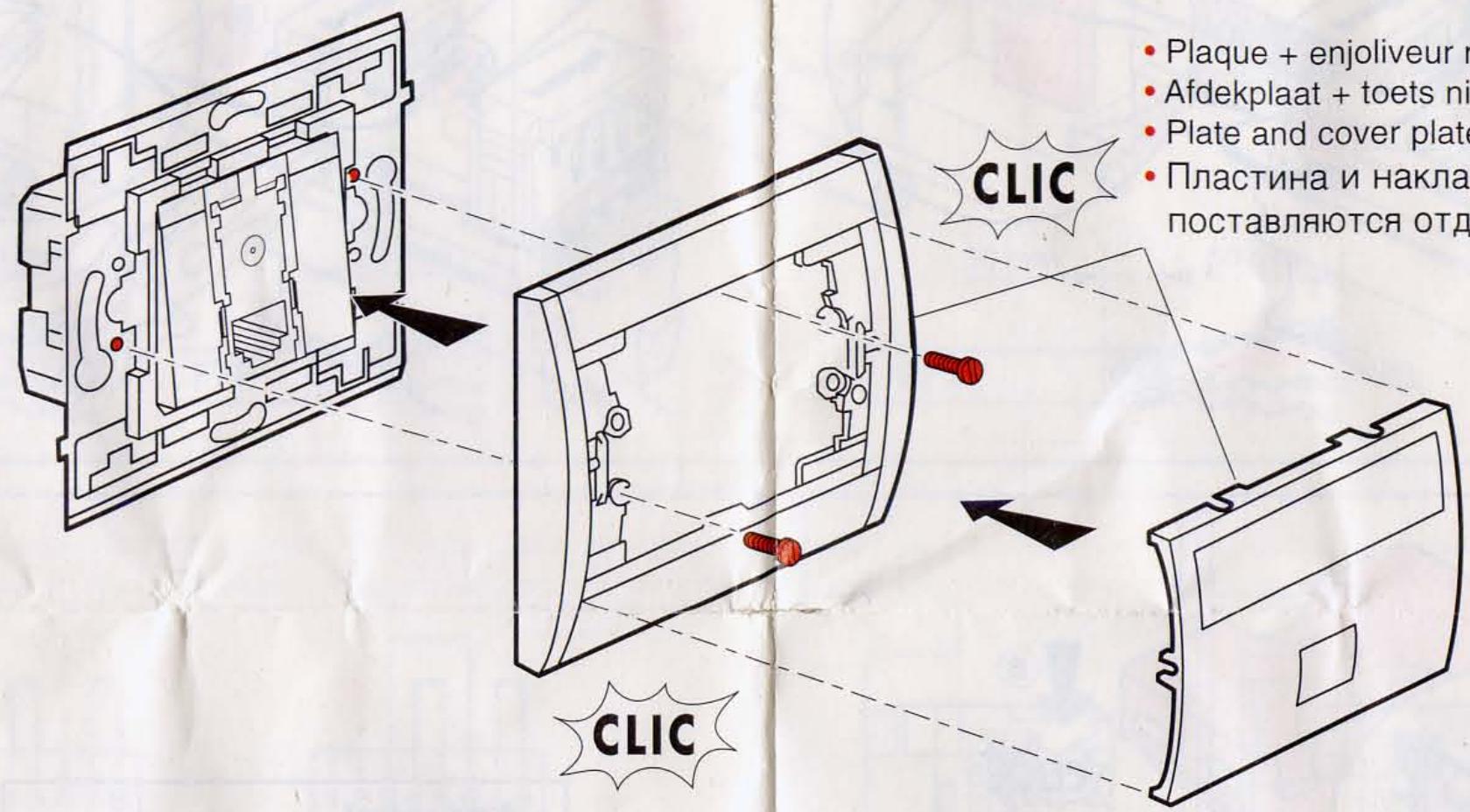

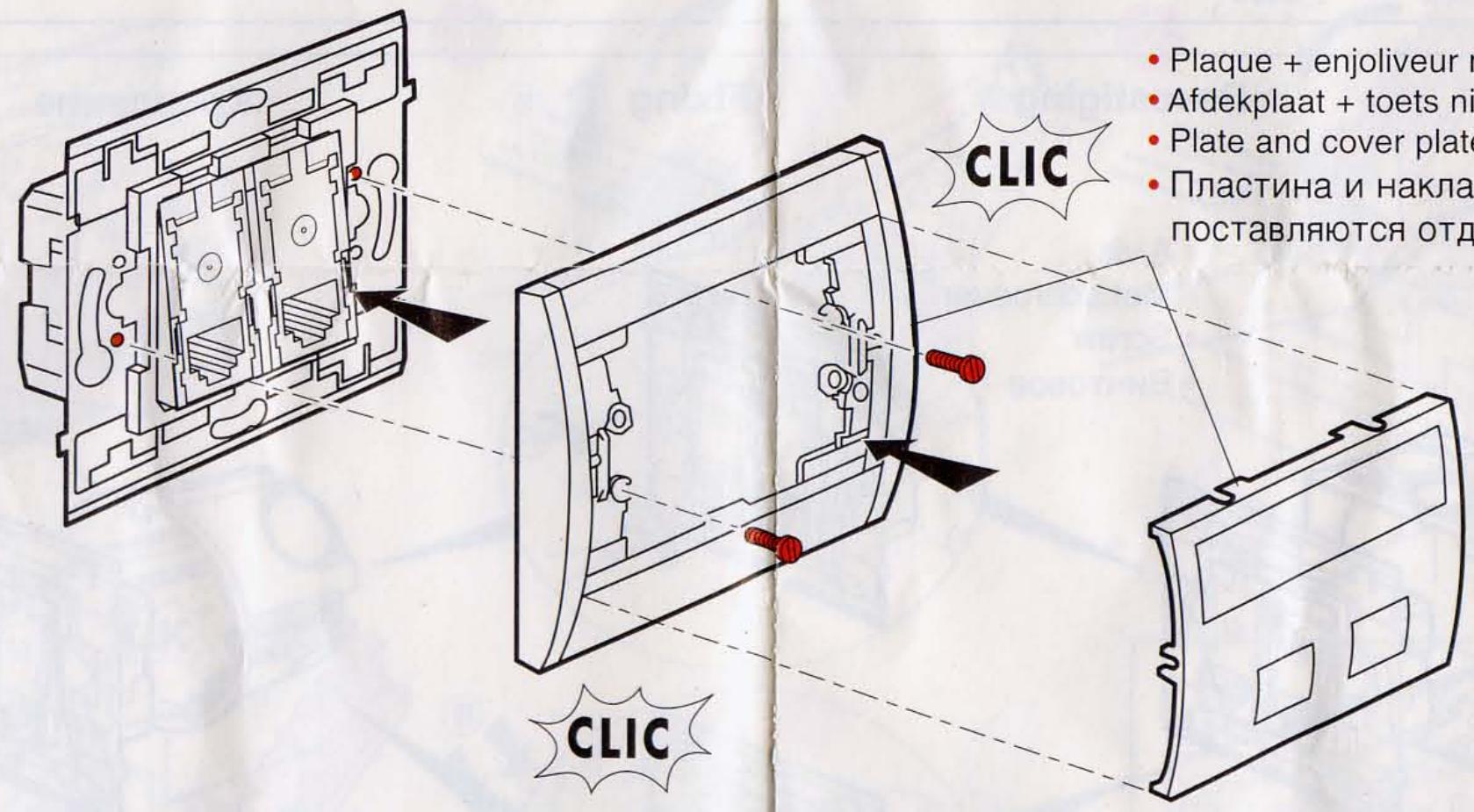

• Montage
• Montage

Assembly

C60pKa

843 36/37/39/40/41

• Plaque + enjoliveur non livrés.
• Afdekplaat + toets niet bijgeleverd
• Plaque et couvercle non fournis
• Plaque et couvercle non fournis

843 38/44

• Plaque +, enjoliveur non livré.
• Afdekplaat + toets niet bijgeleverd
• Plaque et couvercle non fournis
