LEGRAND 843 36 - Prise électrique et réseau informatique

843 36 - Prise électrique et réseau informatique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil 843 36 LEGRAND au format PDF.

📄 4 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs
Notice LEGRAND 843 36 - page 1
1 / 4
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Prise réseau RJ45 Cat.6
Marque Legrand
Modèle 843 36
Dimensions (face avant) 50 x 50 mm
Profondeur minimale de fixation 38 mm
Poids 20 g
Alimentation Non alimentée (passive)
Catégories supportées Cat.5e, Cat.6
Types de câble UTP, FTP, STP
Normes de câblage EIA/TIA 568A et 568B
Fixation Par vis (non fournies)
Matériau du boîtier Plastique ABS
Couleur Blanc
Température de fonctionnement -10 °C à +60 °C
Indice de protection IP20
Contacts Plaqué or 50 µm
Garantie 2 ans
Utilisation Intérieur
Références associées 332 62 (connecteur)

FOIRE AUX QUESTIONS - 843 36 LEGRAND

Quels types de câble puis-je utiliser avec cette prise ?
La prise Legrand 843 36 supporte les câbles UTP, FTP et STP.
Quelle est la norme de câblage à respecter ?
Vous pouvez utiliser la norme EIA/TIA 568A ou 568B. Les deux sont compatibles.
Cette prise est-elle compatible avec la Catégorie 6 ?
Oui, elle est certifiée Cat.6 et rétrocompatible Cat.5e.
Quelles sont les dimensions de la face avant ?
La face avant mesure 50 x 50 mm, format standard.
Quelle profondeur minimale est nécessaire pour l'encastrement ?
Il faut une profondeur minimale de 38 mm pour le boîtier d'encastrement.
Comment fixer la prise au mur ?
Utilisez les vis adaptées (non fournies) pour la fixation dans un boîtier d'encastrement standard.
Outils nécessaires pour le câblage ?
Un outil de perforation (impact tool) et une pince à dénuder sont recommandés.
La prise est-elle blindée ?
Non, il s'agit d'une prise non blindée. Pour du blindé, utilisez un modèle FTP/STP adapté.
Quelle est la durée de vie des contacts ?
Les contacts plaqués or 50 µm garantissent plus de 750 cycles d'insertion.
Puis-je l'utiliser pour une application PoE ?
Oui, la prise supporte le Power over Ethernet (PoE) jusqu'à 30 W.

Questions des utilisateurs sur 843 36 LEGRAND

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Prise électrique et réseau informatique au format PDF gratuitement ! Retrouvez votre notice 843 36 - LEGRAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 843 36 de la marque LEGRAND.

MODE D'EMPLOI 843 36 LEGRAND

UTPFTPSFTP
réf. 332 62réf. 332 62réf. 332 62
1 50 mm1 50 mm1 50 mm
50 mm50 mm10 mm SFTP 50 mm
UTPFTP

EIA 568 A

EIA 568 B

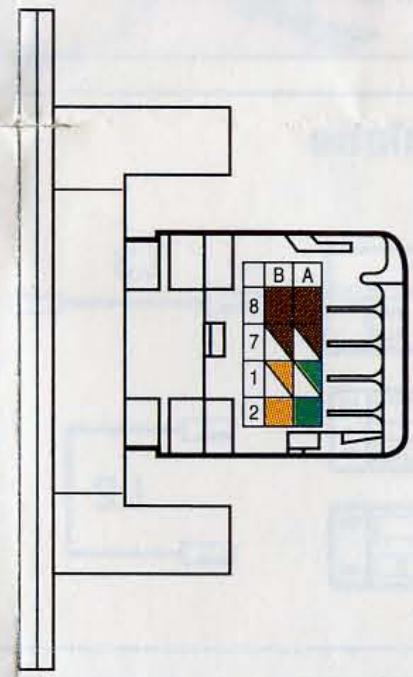

LEGRAND 843 36 - 1

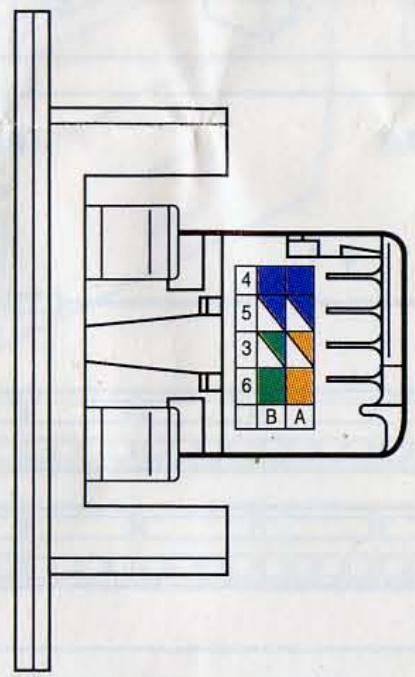

LEGRAND 843 36 - 2

- Connection

UTP / FTP / STP

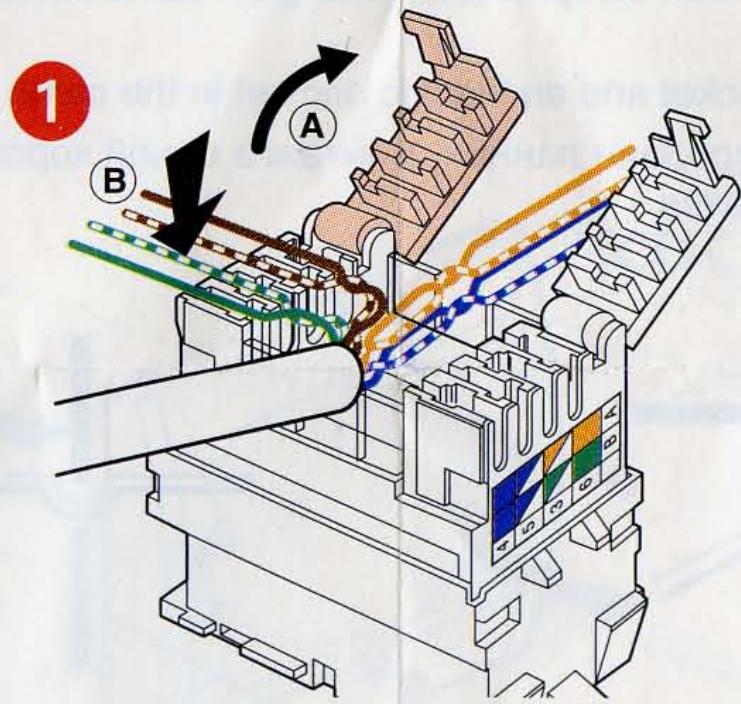

LEGRAND 843 36 - - Connection - 1

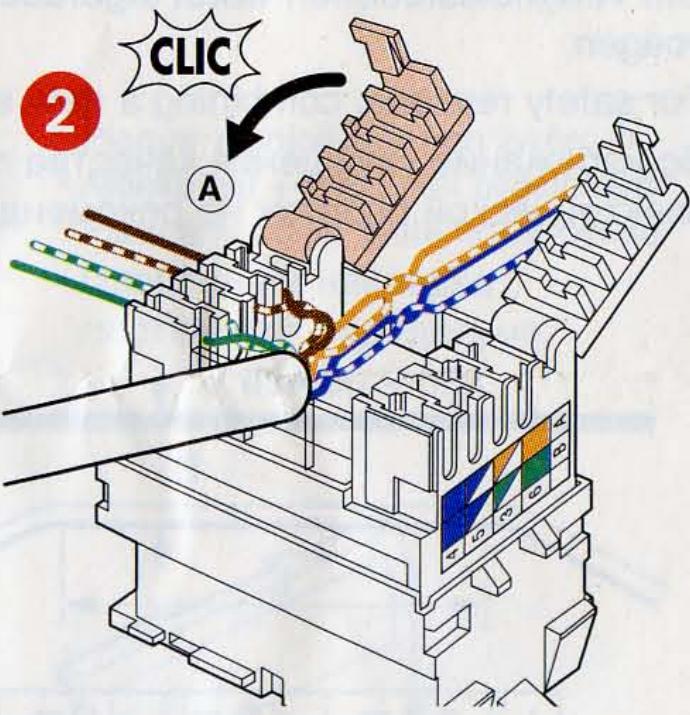

LEGRAND 843 36 - - Connection - 2

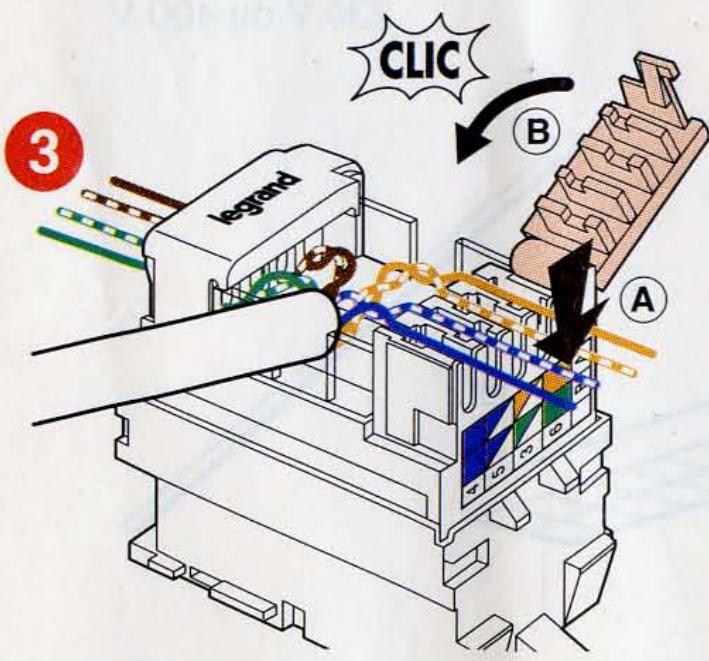

LEGRAND 843 36 - - Connection - 3

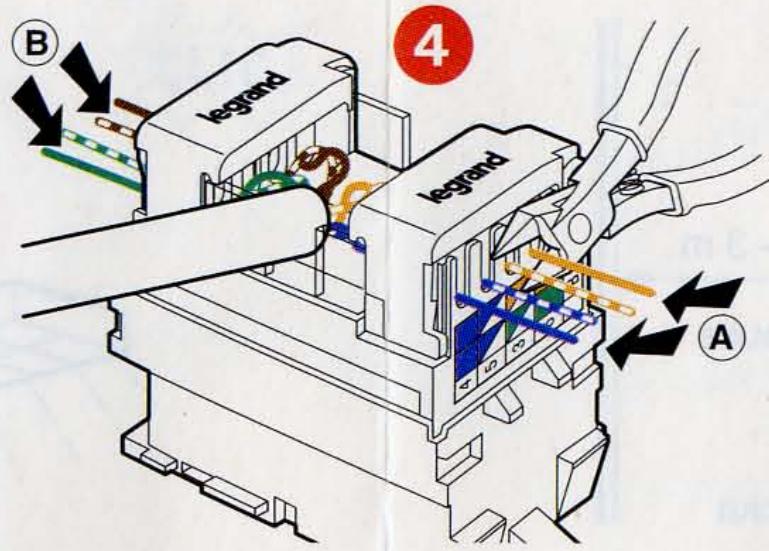

LEGRAND 843 36 - - Connection - 4

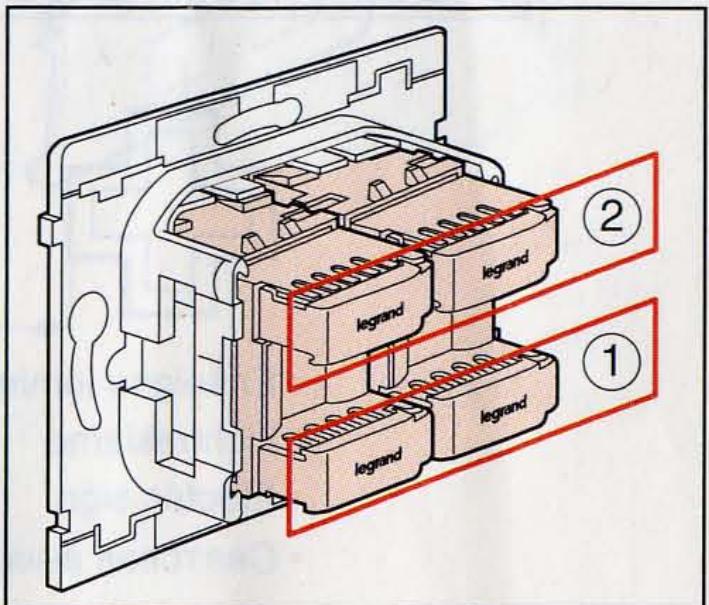

LEGRAND 843 36 - - Connection - 5

Raccordement

Aansluiting

  • Connection

FTP

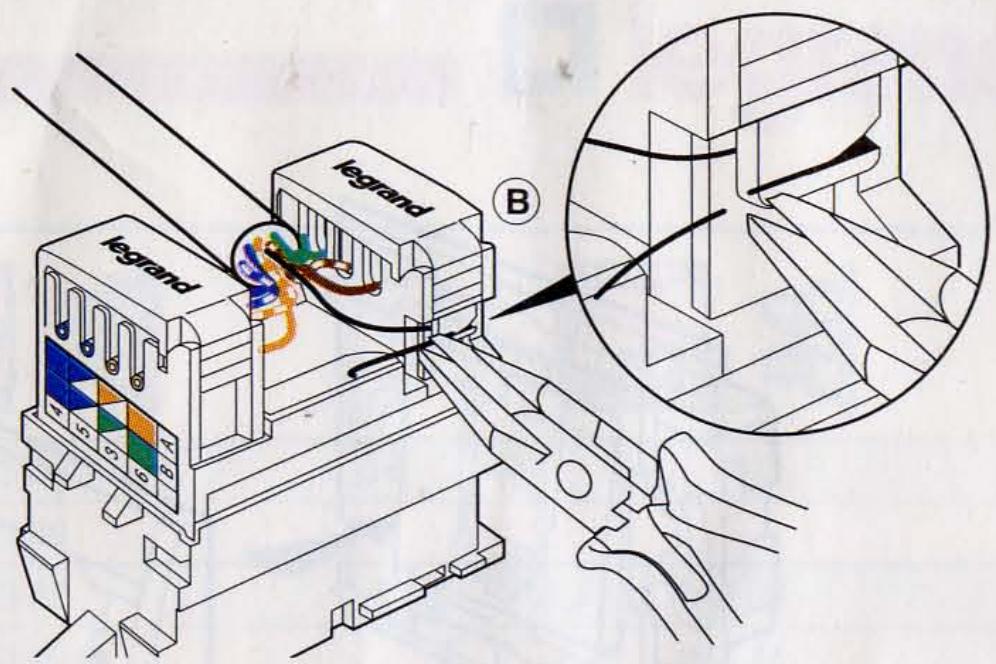

LEGRAND 843 36 - - Connection - 6

STP

  • Approval

Austel permit number N646

LEGRAND 843 36 - - Connection - 7

A-Tick

CAT. 5 e

CAT.6

ISO

C-Tick

CEI

11801

  • Fixation
  • Bevestiging

Fixing

Kpeпенье

  • 38 mm min.
  • min. 38 mm
  • 38 mm min.

Avis - Mets schroeven Screw - Button Boe

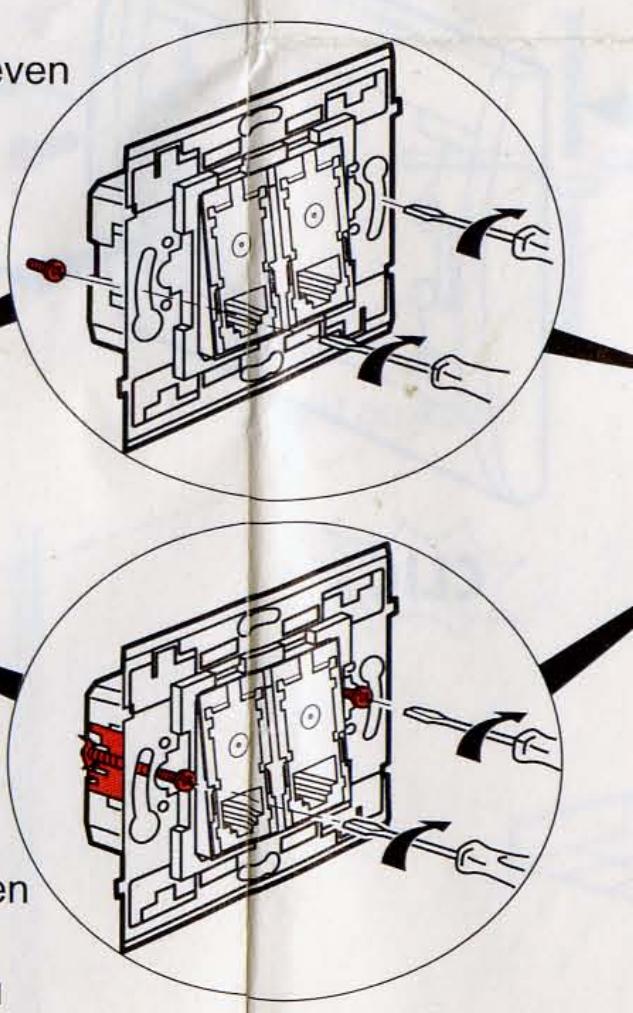

LEGRAND 843 36 - - Connection - 8
