MODE D'EMPLOI 432 15 LEGRAND

Vous venez d'acquérir un système d'alarme intrusion GSM. La mise en service doit être réalisée par le service Relations Pro Legrand et la transmission GSM doit être activée.

Contactez dès maintenant le service Relations Pro Legrand au 0810 48 48 48 pour :

• prendre rendez-vous avec un technicien Legrand pour la mise en service de votre alarme radio
• demander l'activation de la carte sim du transmetteur GSM

Remplissez la fiche de renseignements (page centrale) avec votre client et envoyez-là par télécopie au 0810 48 00 00

Sommaire

Principe d'installation 5

Présentation 6

Installation 11

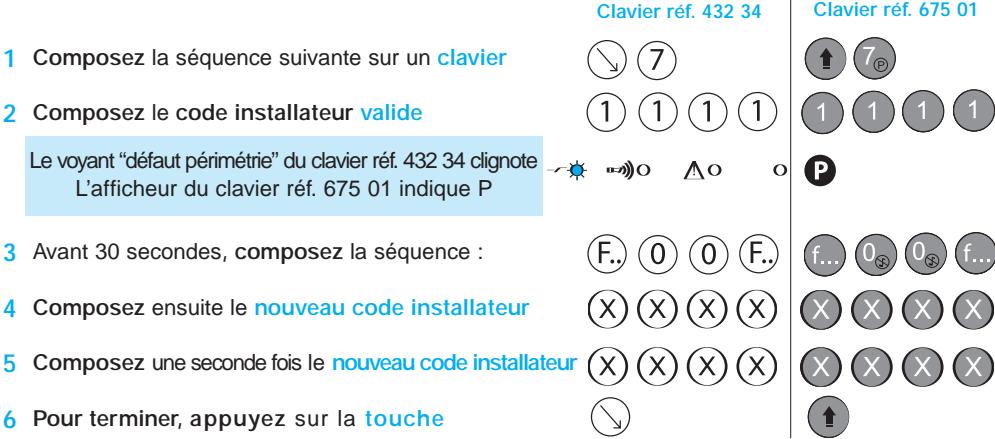

Changements des codes secrets....38

Scénarios In One by Legrand 40

Essai de l'installation 42

Identification de défaut 45

Utilisation 46

Entretien 47

Fiche de renseignements ...... page centrale détachable

Le système d'alarme intrusion radio GSM se compose d'une centrale et d'un transmetteur GSM associés à des périphériques (jusqu'à 31 périphériques quelque soit le type) : détecteurs infrarouges passifs, détecteurs magnétiques d'ouverture, claviers et télécommandes, sirènes et détecteurs techniques.

La communication entre les différents éléments du système se fait par ondes radio avec surveillance du bon fonctionnement des périphériques (supervision).

Tous les périphériques communiquent avec la centrale en mode bidirectionnel, y compris les claviers et télécommandes. Ils transmettent les commandes d'exploitation et renseignent l'utilisateur sur l'état du système en affichant les informations transmises par la centrale.

Une centrale gère une zone par défaut, mais il est possible de configurer jusqu'à 4 zones, chaque zone pouvant être mise sous surveillance indépendamment.

Chaque détecteur, chaque clavier ou télécommande et chaque sirène peuvent ainsi être liés à des zones de surveillance totalement indépendantes (jusqu'à 8 codes utilisateurs distincts, chaque code offrant des possibilités préalablement programmées).

A l'intérieur de chaque zone, un détecteur peut être configuré pour fonctionner différemment selon que sa zone est en marche, en marche partielle ou à l'arrêt.

La marche partielle est un mode de fonctionnement de l'alarme permettant de mettre sous surveillance une partie de l'installation. Exemple : seuls les détecteurs magnétiques d'ouverture des fenêtres sont actifs en marche partielle, les détecteurs de mouvement demeurant inactifs.

Le transmetteur GSM raccordé à la centrale permet d'alerter à distance en cas d'alarme intrusion ou technique, en faisant appel aux services de télésurveillance EPS.

Lors de la mise en service de l'installation, le transmetteur permet le réglage des paramètres du système par l'intermédiaire du service Relations Pro Legrand qui établit un diagnostic complet de bon fonctionnement.

Le système d'alarme intrusion peut déclencher des scénarios vers des Produits de Confort In One by Legrand lors des changements d'état du système (marche, marche partielle, arrêt ou lors d'un départ en alarme) ou par l'intermédiaire des touches 1 et 2 du clavier ou de la télécommande.

Différents scénarios sont possibles, comme par exemple commander la fermeture des volets, l'extinction des lumières et le passage en mode réduit du chauffage simplement lors de la mise en marche du système, commander l'éclairage des locaux lors d'un départ en alarme, etc.

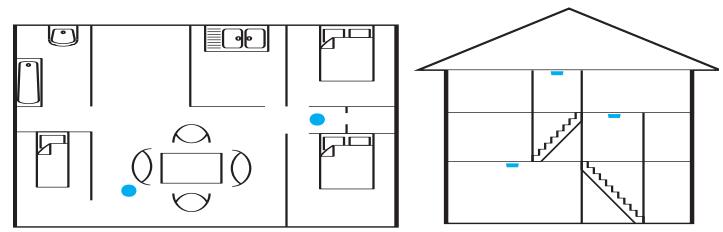

Conseils d'installation

La centrale doit être installée dans une zone couverte par les opérateurs GSM et de préférence au centre du bâtiment afin de limiter les distances entre celle-ci et les périphériques.

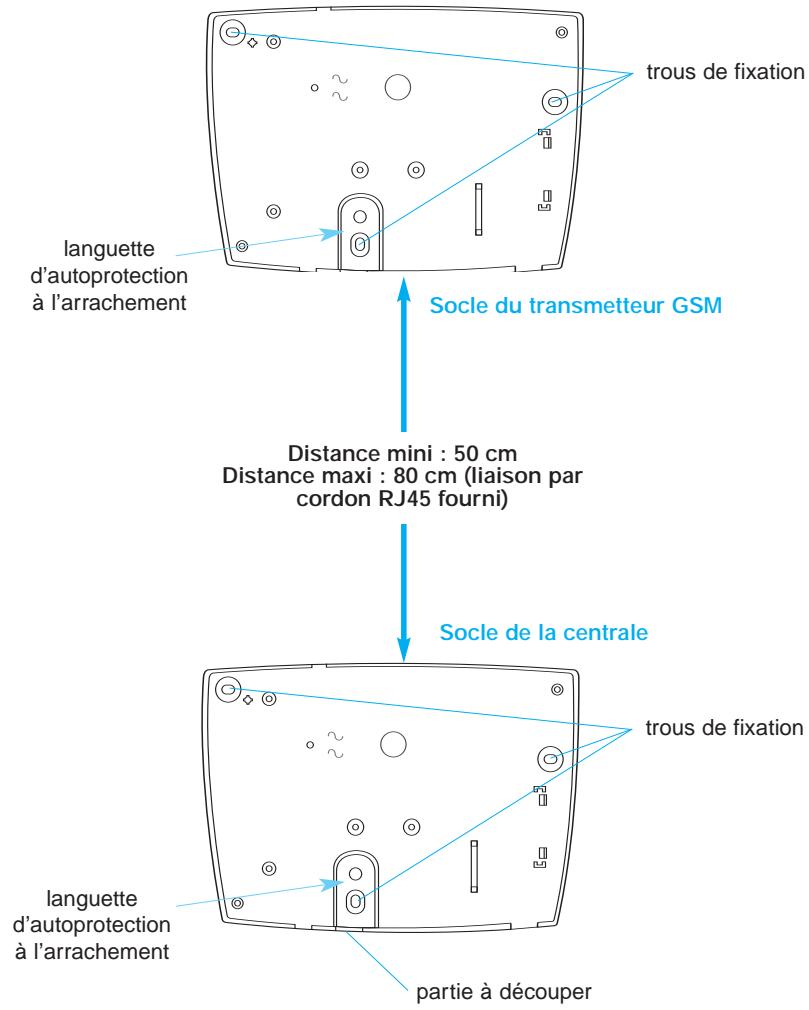

Respectez une distance d'au moins 50 cm entre l'ensemble centrale/transmetteur GSM et toute masse métallique et 2 m entre la centrale/transmetteur et tout périphérique ou entre deux périphériques afin d'optimiser les performances du système.

Toutes les commandes d'exploitation s'effectuent par l'intermédiaire du clavier qui doit être installé à l'intérieur du local, près d'une entrée.

Commencez par identifier les pièces à protéger, les entrées à surveiller, portes et fenêtres, et ainsi déterminer les passages obligés.

Placez ensuite vos détecteurs de telle sorte qu'on ne puisse pas les atteindre sans traverser leur périmètre de surveillance.

Même règle pour la centrale, le clavier et la sirène intérieure : placez-les de préférence dans le champ de surveillance d'un détecteur.

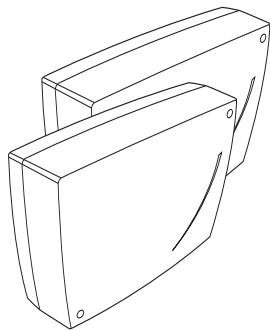

Centrale d'alarme et transmetteur GSM

Réf. 432 15

Cœur de l'installation, la centrale d'alarme constitue une passerelle entre les périphériques intrusion, les produits confort In One by Legrand et le monde extérieur.

Raccordée au transmetteur GSM, elle permet l'accès au support Legrand durant l'installation pour une configuration personnalisée du système et l'accès aux services de télésurveillance EPS.

Gestion de 4 zones d'alarme : chaque zone peut être constituée d'une zone de marche totale et d'une zone de marche partielle.

Possibilité de commander des produits confort In One by Legrand lors d'un changement d'état du système (marche / arrêt / alarme).

Nombres de périphériques : 31

Portée radio : 300 mètres en champ libre.

Bande de fréquences 868MHz (3 fréquences).

Dispositif d'autoprotection intégré.

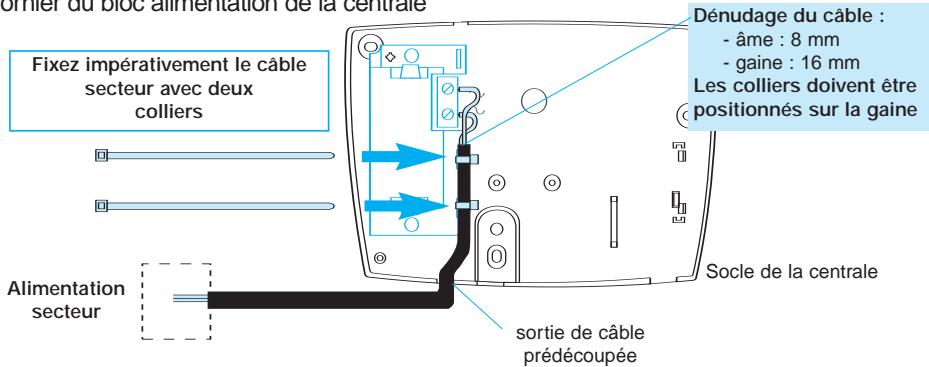

Alimentation : 1 module alimentation secteur et 1 pile réf 432 92 (fournis).

Température d'utilisation : -10 à +40°C

IP20 / IK06

Dimensions en mm : Hauteur 105 / Largeur 152 / Profondeur 40

Transmetteur GSM :

Dispositif d'autoprotection intégré.

Alimentation : 1 module alimentation secteur et 1 batterie (fournis).

Température d'utilisation : -10 à +40°C

IP20 / IK06

Dimensions en mm : Hauteur 105 / Largeur 152 / Profondeur 40

Réf. 432 59 & 675 09

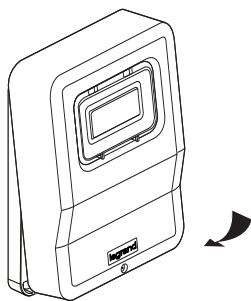

En cas d'alarme, la sirène intérieure émet un son de forte puissance agressif et insoutenable destiné à faire fuir l'intrus sur ordre radio émis par la centrale. Elle informe l'utilisateur par un signal sonore lors de la mise en marche ou l'arrêt du système et pendant les temporisations.

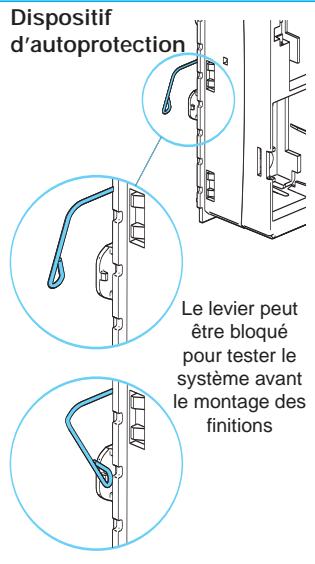

Dispositif d'autoprotection intégré. Fonction carillon intégrée.

Portée radio : 300 mètres en champ libre.

Niveau sonore : 105dB(A) à 1 m (+/- 5dB).

Alimentation par 4 piles réf 432 92 (fournies).

Autonomie : 4 ans (selon utilisation).

Température d'utilisation : -10 à +40°C

Sirène Céliane réf. 675 09

Hauteur 150 mm

Largeur 150 mm

Profondeur 30 mm

IP40 / IK08

A monter dans une boite

d'encastrement 2 x

2 postes

Reçoit les finitions

Celiane

(voir tableau de

choix dans le catalogue

général Legrand).

Claviers de commande à codes

Réf. 432 34 & 675 01

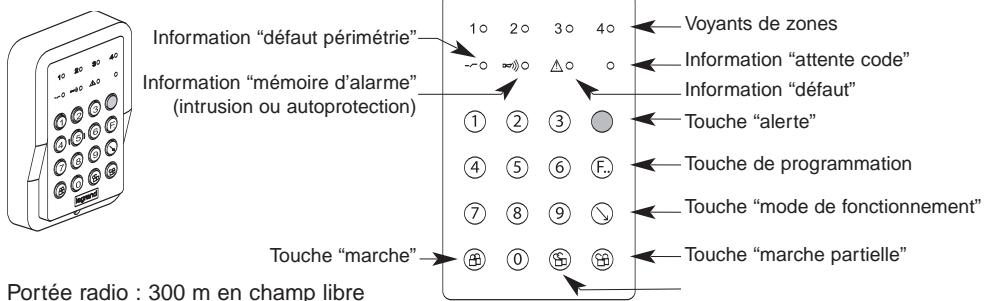

Le clavier permet la mise en marche totale ou partielle et l'arrêt du système par code secret à 4 chiffres (8 codes utilisateurs possibles).

Bidirectionnel, il communique avec la centrale; les voyants ou pictogrammes en face avant renseignent l'utilisateur sur l'état du système.

Il permet la commande de scénarios vers des Produits de Confort In One by Legrand sur deux canaux (touches 1 et 2)

Dispositif d'autoprotection intégré Alimentation par 3 piles réf 432 92 (fournies)

Autonomie : 4 ans (selon utilisation) Température d'utilisation : -10 à +40°C

Clavier réf. 432 34

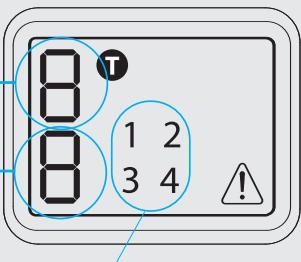

Information "défaut périmétrie" Information "mémoire d'alarme" (intrusion ou autoprotection) Portée radio : 300 m en champ libre 1o 2o 3o 4o ~o ∞○○ △○ o Voyants de zones Information "attente code" Information "défaut" ① ② ③ ● Touche "alerte" ④ ⑤ ⑥ F. Touche de programmation ⑦ ⑧ ⑨ \ Touche "mode de fonctionnement" Touche "marche partielle" Touche "marche" ⊕ ⊕ ⊖ ⊗ ⊙ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊖ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊞ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ≈ 0 Voyants de zones Information "attente code" Information "défaut" Touche "alerte" Touche de programmation Touche "mode de fonctionnement" Touche "marche partielle"

Portée radio : 300 m en champ libre
Hauteur 145 mm / Largeur 98 mm / Profondeur 33 mm IP41 / IK07

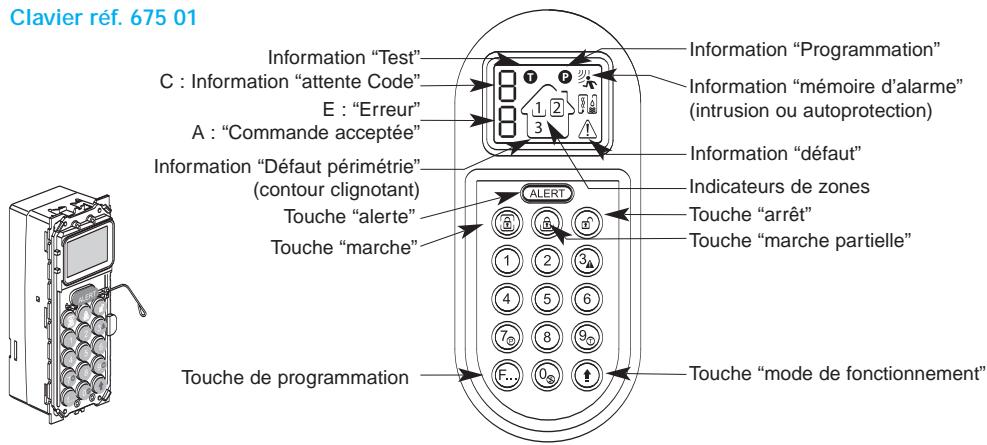

Clavier réf. 675 01 Information "Test" C : Information "attente Code" E : "Erreur" A : "Commande acceptée" Information "Défaut périmétrie" (contour clignotant) Touche "alerte" Touche "marche" Touche de programmation Information "Programmation" Information "mémoire d'alarme" (intrusion ou autoprotection) Information "défaut" Indicateurs de zones Touche "arrêt" Touche "marche partielle" Touche "mode de fonctionnement"

Hauteur 144 / Largeur 73 / Prof. 39 (dimensions en mm et sans la plaque)

IP40 / IK04

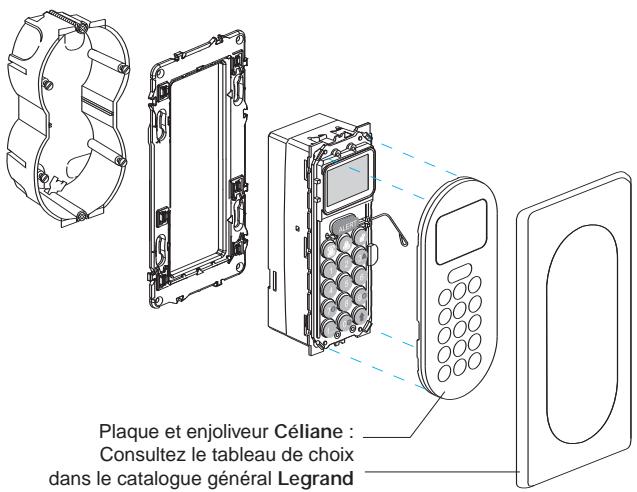

A monter dans une boite d'encastrement 2 postes et sur un support réf. 802 52 avec plaques et enjoliveurs selon la finition souhaitée (voir tableau de choix dans le catalogue général Legrand).

Télécommande

Réf. 432 30

La télécommande permet la mise en marche totale ou partielle et l'arrêt de l'installation.

Possibilité de déclencher des scnénarios vers des périphériques In One by Legrand sur deux canaux (touches 1 et 2) ou lors d'un changement d'état du système (marche / arrêt / alarme).

Liaison bidirectionnelle avec la centrale : les voyants renseignent l'utilisateur sur l'état du système lors d'un appui sur les touches marche, marche partielle ou arrêt.

Portée radio : 100 mètres en champ libre.

Alimentation par 1 pile réf. 432 93 (fournie).

Autonomie : 4 ans (selon utilisation).

Température d'utilisation : -10 à +40°C

IP40 / IK07 / Résistance à une chute libre d'une hauteur de 1 m.

Voyant 1 :

Témoin d'émission radio et d'état du système :

Arrêt : Vert

Marche : Rouge

Marche partielle : Orange

Clignotant : Emission vers la centrale

Fixe : Réception de la centrale

Voyant 2 :

Témoin de défaut / alarme :

Orange : Alarme en mémoire

où Défaut du système

Marche totale Marche partielle Arrêt 1 2 Scénario 1 Scénario 2 cale

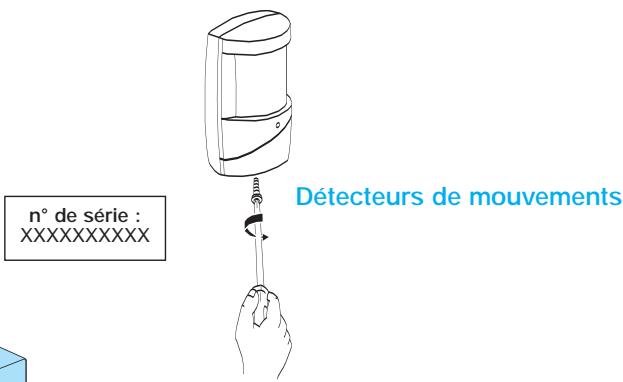

Détecteur de mouvements

Réf. 431 28

rotule de fixation

témoin d'émission radio
et de détection

Les détecteurs IR captent le rayonnement infrarouge émis par une personne passant dans leur champ de surveillance.

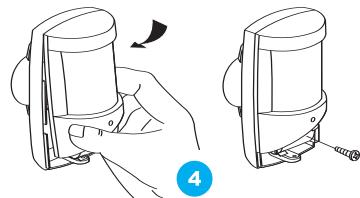

La rotule permet d'orienter le détecteur en fonction de la configuration du local à protéger.

Portée radio : 300 mètres en champ libre.

Réglage de sensibilité.

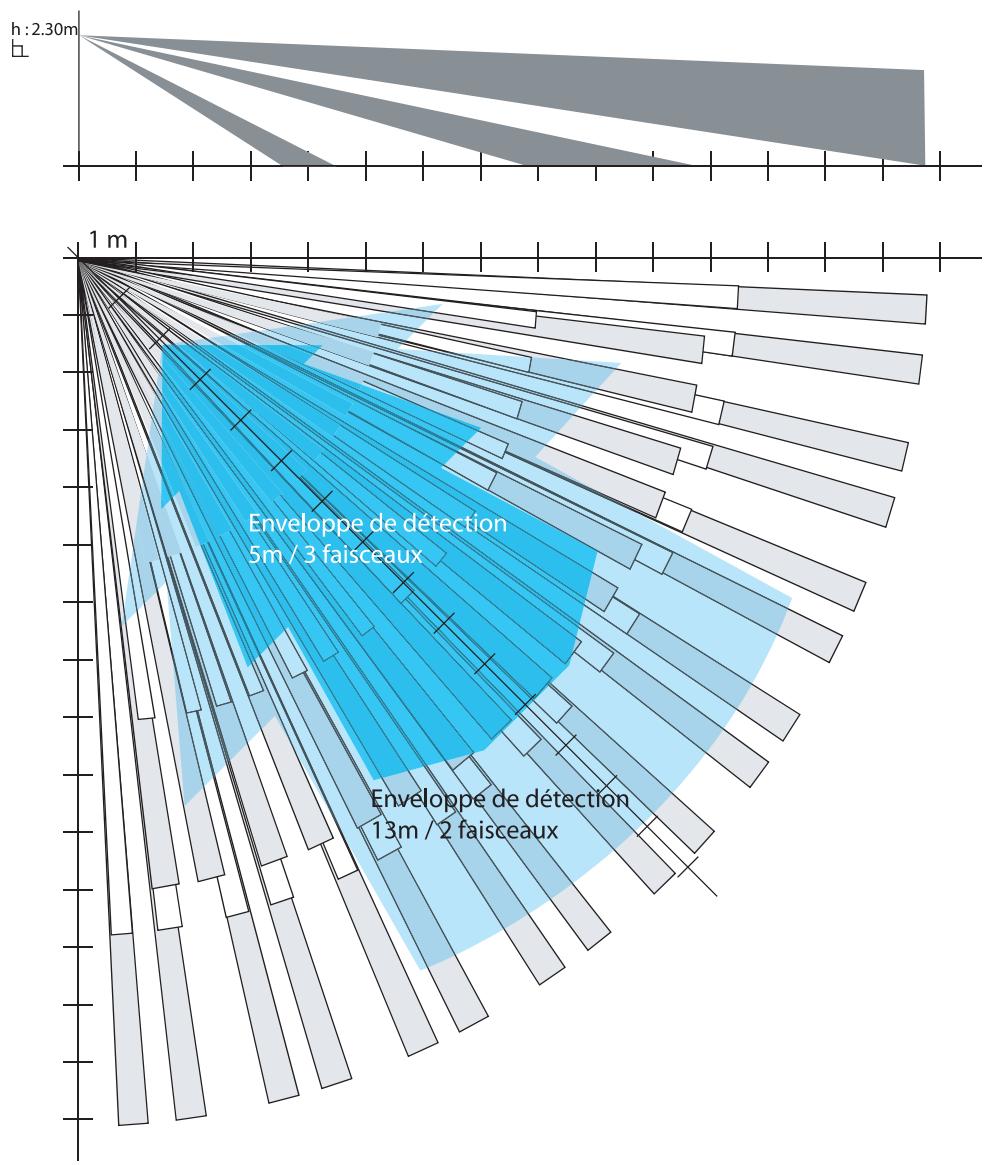

Portée : 5, 8 ou 13 mètres (configurable) / Angle 90°.

Dispositif d'autoprotection intégré.

Alimentation par 1 pile réf 432 92 (fournie).

Autonomie : 4 ans (selon utilisation).

IP41 / IK04

Température d'utilisation : -10 à +40°C

Dimensions en mm : Hauteur 98 / Largeur 57 / Profondeur 65

Détecteur d'ouverture

Réf. 431 02

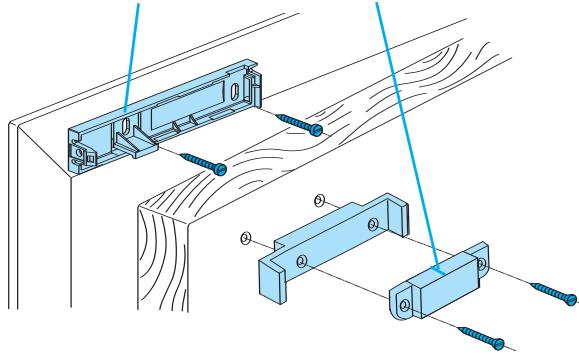

Le détecteur magnétique d'ouverture permet de surveiller une porte ou une fenêtre.

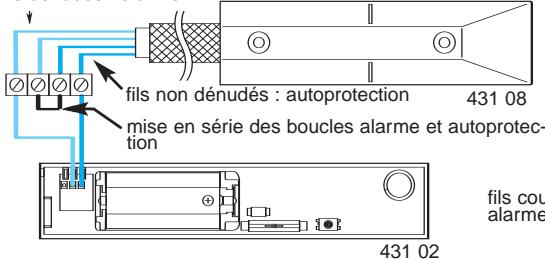

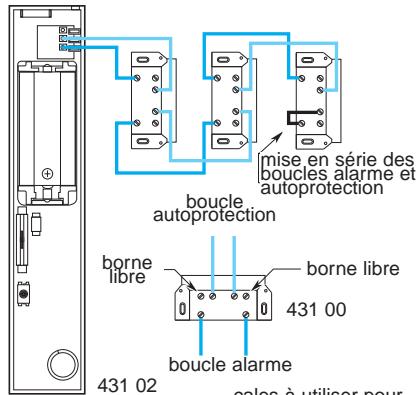

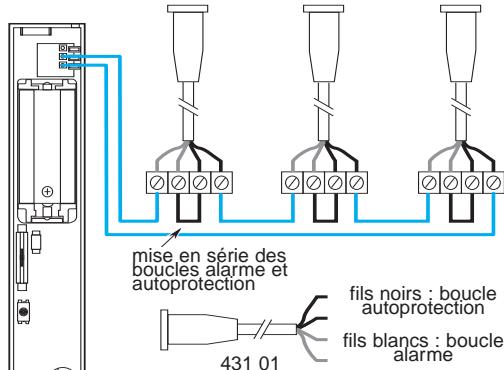

Un bornier permet le raccordement de détecteurs d'ouvertures filaires Portée radio : 300 mètres en champ libre.

Dispositif d'autoprotection intégré.

Alimentation par 1 pile réf. 432 92 (fournie).

Autonomie : 4 ans (selon utilisation).

Température d'utilisation : -10 à +40°C.

IP31 / IK06

Dimensions en mm : 120 x 26 x 23.

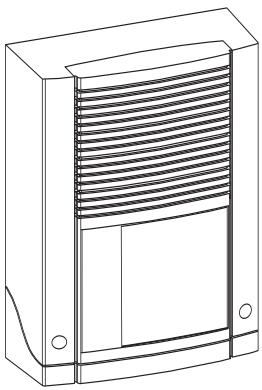

Sirène extérieure avec flash

Réf. 432 58

En cas d'alarme, la sirène extérieure émet un son de forte puissance pour faire fuir l'intrus. Le clignotement du flash intégré prévient le voisinage.

Options : signal sonore lors de la mise en marche ou l'arrêt du système et pendant les temporisations, délai avant diffusion sonore.

Portée radio : 300 mètres en champ libre.

Dispositif d'autoprotection intégré.

Niveau sonore : 105 dB à 1 m (+/- 5dB).

Durée des alarmes : intrusion 3 minutes / incendie 5 minutes.

Alimentation par 1 pile réf. 432 90 (fournie).

Autonomie : 4 ans (selon utilisation).

Dimensions en mm : 245 x 172 x 76

Température d'utilisation : -25 à +70°C

IP43 / IK08

Détecteur de gaz

Réf. 431 29

Le détecteur de gaz permet de signaler toute fuite de gaz méthane (gaz de ville), butane et propane.

Il transmet l'alarme à la centrale qui déclenche les sirènes

Alimentation par adaptateur secteur 9Vcc 250mA fourni

Sensibilité : 10% de la limite inférieure d'explosivité

Dimensions du détecteur en mm : 120 x 42 x30

Température d'utilisation : -10 à +40°C

IP30 / IK06

Détecteur de fumée

Réf. 431 30

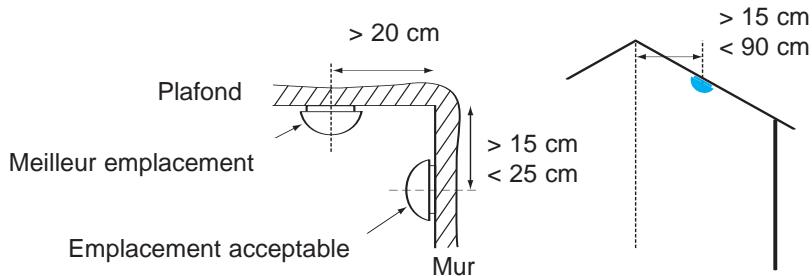

Le détecteur de fumée déclenche une alarme dès qu'il détecte une fumée blanche.

Equipé de son propre buzzer, il alerte par un son strident dans la pièce où il est placé. Il transmet également l'alarme à la centrale qui déclenche les sirènes et le transmetteur téléphonique.

Portée radio : 300 mètres en champ libre

Niveau sonore du buzzer intégré : 90 db à 1m

Alimentation : 1 pile réf. 432 92 et 1 pile réf. 432 94 (fournies)

Autonomie : 4 ans (selon utilisation)

Dimensions : diamètre 120 mm / épaisseur 55 mm

Température d'utilisation : -10 à +40°C

IP20 / IK07

Détecteur d'inondation

Réf. 431 35

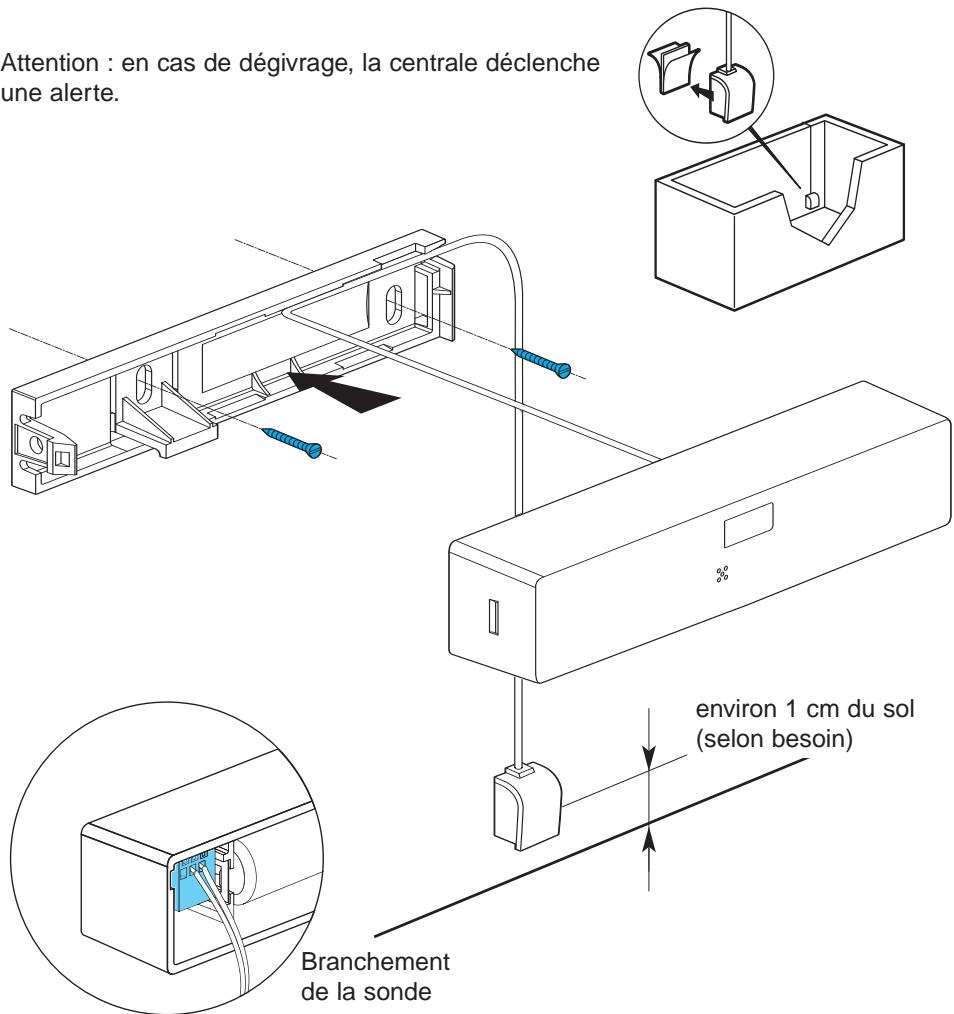

Le détecteur d'inondation permet de surveiller un local en cas de fuite d'eau ou de liquide conducteur.

Equipé d'une sonde raccordée au bornier, il est configuré et mis en service uniquement par l'intermédiaire du service Relations Pro Legrand.

Portée radio : 300 mètres en champ libre

Alimentation par 1 pile réf. 43292 (fournie)

Autonomie : 4 ans (selon utilisation)

Température d'utilisation : -10 à +40°C

IP31 / IK06

Dimensions en mm : 120 x 26 x 23

Détecteur de température pour congélateur

Réf. 431 36

Le détecteur de température pour congelateur permet de surveiller un congélateur en cas de coupure d'alimentation ou défaut de fonctionnement. Il signale une remontée de température à -15°C.

Equipé d'une sonde à placer dans le congélateur, et raccordée au bornier, il est configuré et mis en service uniquement par l'intermédiaire du service Relations Pro Legrand.

Portée radio : 300 mètres en champ libre

Alimentation par 1 pile réf. 432 92 (fournie)

Autonomie : 4 ans (selon utilisation)

Température d'utilisation : -10 à +40°C

IP31 / IK06

Dimensions en mm : 120 x 26 x 23

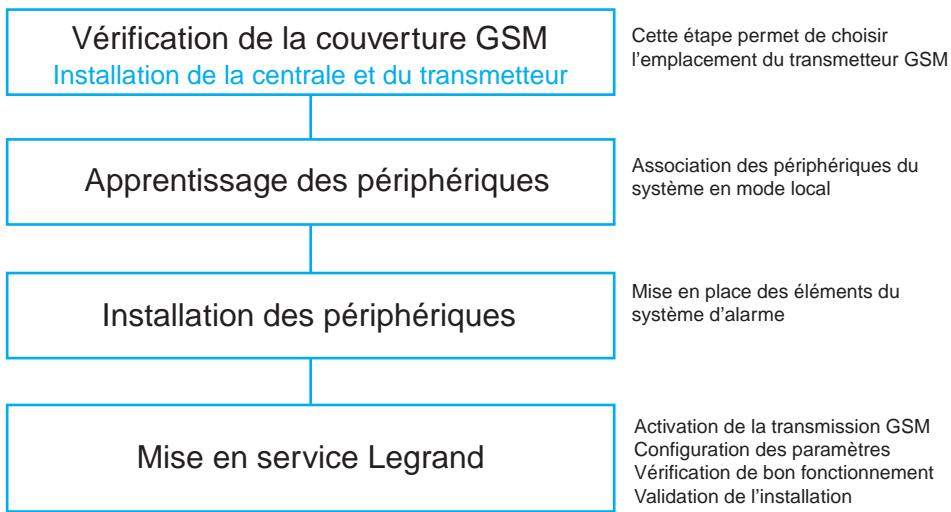

Les différentes étapes de l'installation

Vérification de la couverture GSM

IMPORTANT : la carte sim doit avoir été activée par le service Relations Pro

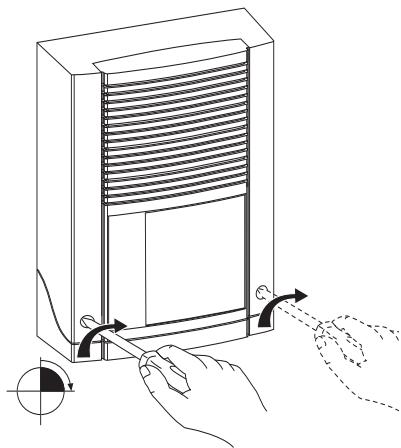

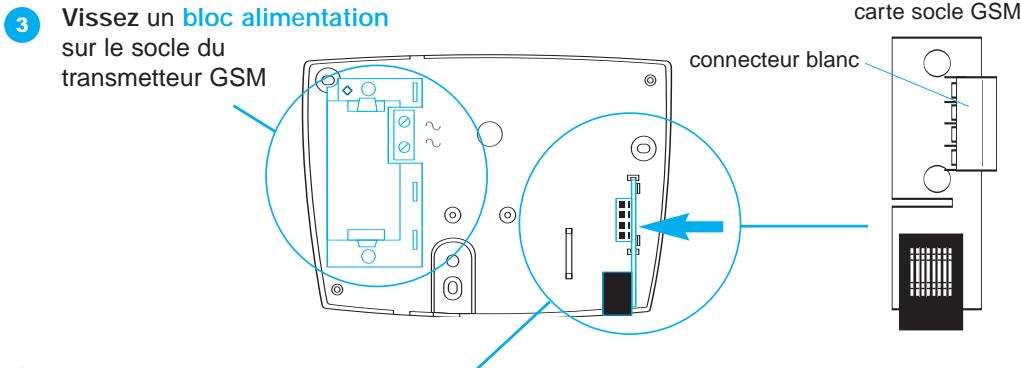

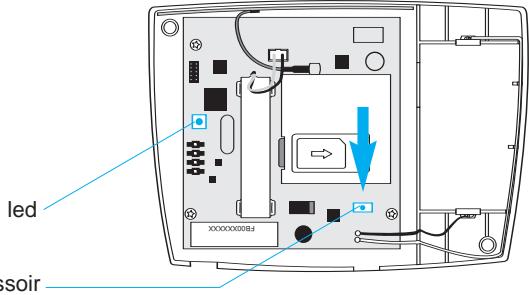

1 Dévissez les deux vis situées à l'avant du transmetteur (clé fournie). Ouvrez le boitier.

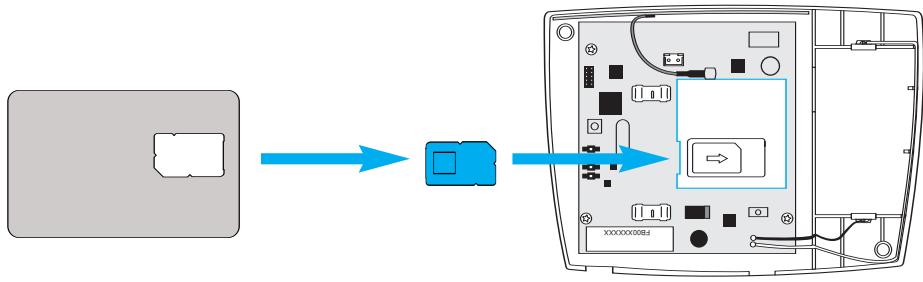

2 Détachez la carte sim de son support et insérez-la à fond dans son logement

3 Positionnez le transmetteur à l'emplacement désiré

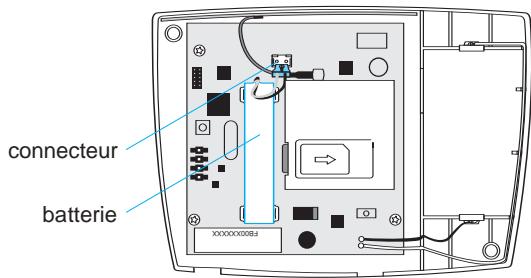

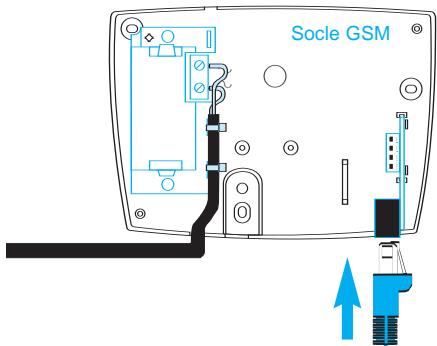

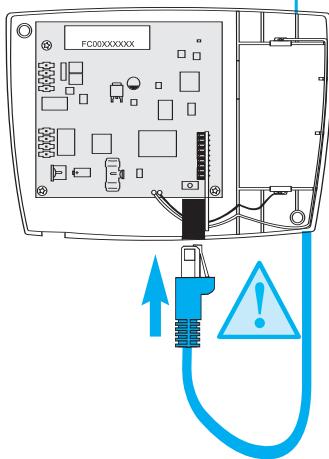

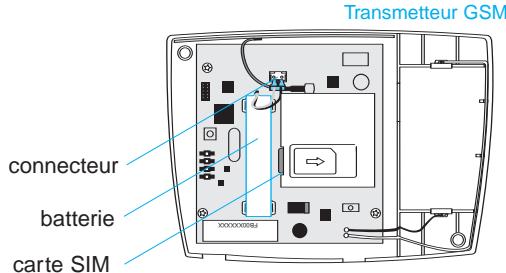

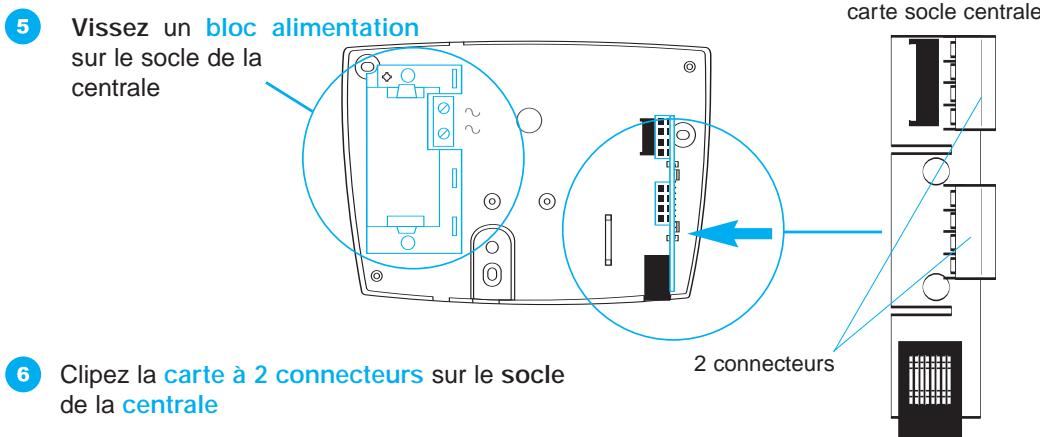

4 Insérez la batterie sur son support et raccordez le connecteur

connecteur batterie

Dès que la led s'allume en rouge,

• appuyez le bouton-poussoir pendant 1 seconde - la led passe en orange
• relachez le bouton-poussoir - La led passe en rouge fixe pendant 4 secondes

Si la carte sim est absente ou invalide, la led clignote rapidement en rouge pendant 10 s.

led soir

- Recherche du réseau : la led clignote lentement en orange (on 2 s / off 2 s)

En cas d'échec - la led orange clignote plus rapidement pendant 1 minute.

- cherchez un autre emplacement : reprenez la procédure.

- Si le réseau GSM est détecté, la led clignote toutes les secondes

La couleur de la led indique le niveau de réception :

led rouge

INSUFFISANT

led orange

CORRECT

led verte

BON

Lorsque vous avez identifié un emplacement satisfaisant, vous pouvez fixer les socles du transmetteur et de la centrale (page suivante).

Installation de la centrale et du transmetteur GSM

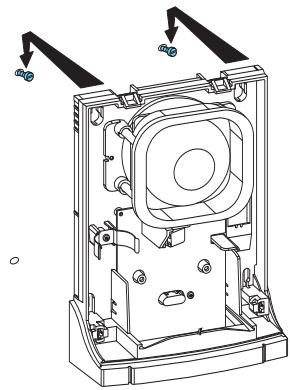

1 Dévissez les deux vis situées à l'avant de la centrale (clé fournie).

Ouvrez son capot.

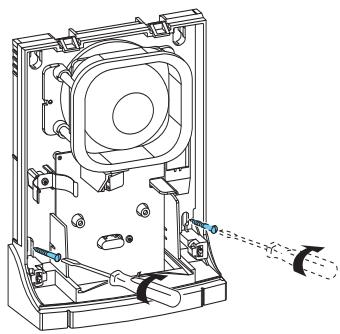

Fixez le socle de la centrale et le socle du transmetteur (3 vis non fournies) en respectant les distances indiquées.

La surface du mur doit être plane pour un fonctionnement correct du dispositif d'autoprotection.

trous de fixation languette d'autoprotection à l'arrachement Socle du transmetteur GSM Distance mini : 50 cm Distance maxi : 80 cm (liaison par cordon RJ45 fourni) Socle de la centrale trous de fixation languette d'autoprotection à l'arrachement partie à découper

2 Découpez le socle de la centrale au-dessous de la languette d'autoprotection à l'arrachement pour permettre le passage du connecteur RJ45

3 Vissez un bloc alimentation sur le socle du transmetteur GSM carte socle GSM connecteur blanc

4 Clipez la carte socle GSM (connecteur blanc) sur le socle du transmetteur

5 Vissez un bloc alimentation sur le socle de la centrale 6 Clichez la carte à 2 connecteurs sur le socle de la centrale carte socle centrale 2 connecteurs

FC00XXXXXX partie du boitier à découper carte série Centrale connecteur noir plastique du boitier de la centrale et

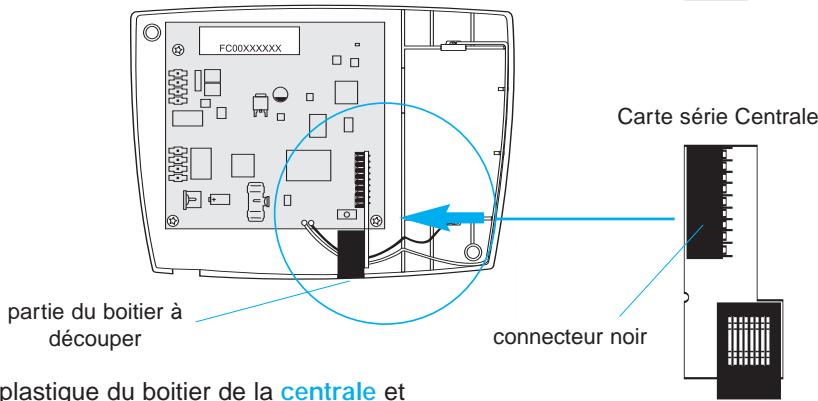

7 Découpez le plastique du boitier de la centrale et connectez la carte série (connecteur noir).

Installation de la centrale et du transmetteur GSM (suite)

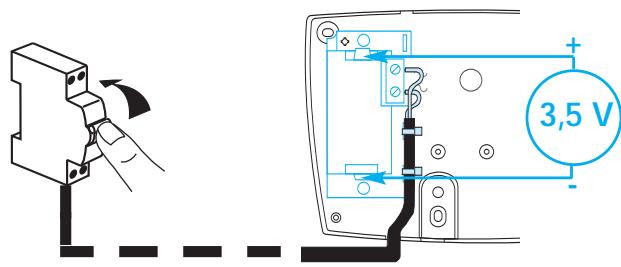

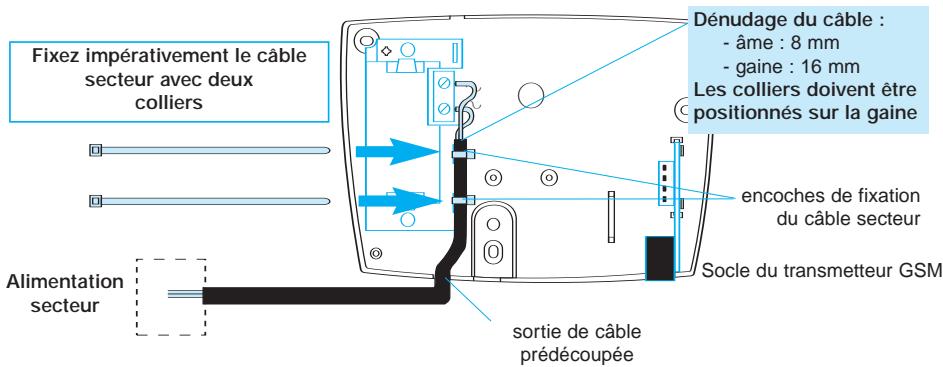

8 Connectez un câble d'alimentation secteur sur le bornier du bloc alimentation du transmetteur GSM

Fixez impérativement le câble secteur avec deux colliers Alimentation secteur sortie de câble prédécoupée Dénudage du câble : - âme : 8 mm - gaine : 16 mm Les colliers doivent être positionnés sur la gaine encoches de fixation du câble secteur Socle du transmetteur GSM

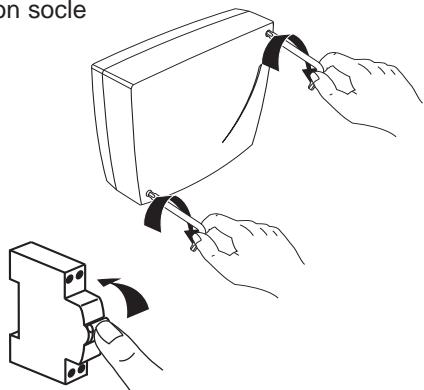

9 Préparez le raccordement au secteur

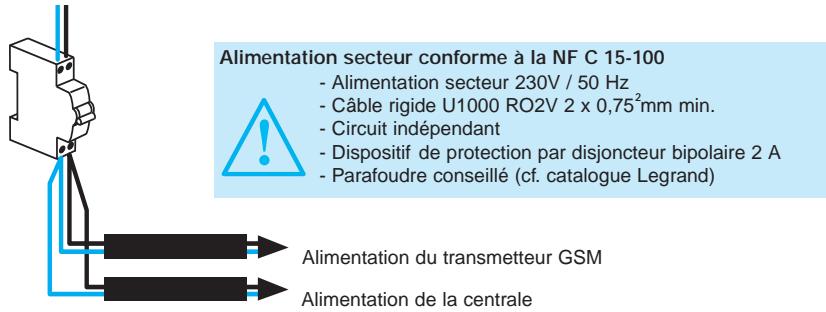

Alimentation secteur conforme à la NF C 15-100 - Alimentation secteur 230V / 50 Hz - Câble rigide U1000 RO2V 2 x 0,75²mm min. - Circuit indépendant - Dispositif de protection par disjoncteur bipolaire 2 A - Parafoudre conseillé (cf. catalogue Legrand) Alimentation du transmetteur GSM Alimentation de la centrale

10 Connectez un câble d'alimentation secteur sur le bornier du bloc alimentation de la centrale

Flixiz impérativement le câble secteur avec deux colliers Alimentation secteur sortie de câble prédécoupée Dénudage du câble : - âme : 8 mm - gaine : 16 mm Les colliers doivent être positionnés sur la gaine Socle de la centrale

11 Préparez le raccordement au secteur (voir ci-dessus)

Apprentissage des périphériques

Vérification de la couverture GSM Installation de la centrale et du transmetteur

Apprentissage des périphériques

Installation des périphériques

Mise en service Legrand

L'apprentissage local permet à la centrale d'enregistrer les périphériques du système d'alarme.

ATTENTION :

Vous ne devez pas utiliser cette procédure sur un système déjà enregistré par le service Relations Pro. Contactez le service Relations Pro pour toute modification.

Il est possible d'associer les périphériques suivants :

• détecteurs de mouvements,
• détecteurs d'ouverture,
• sirènes intérieures et extérieures,
• claviers et télécommandes,

- détecteurs techniques de fumée et de gaz.

Les détecteurs d'inondation et d'élévation de température sont configurables uniquement par le service Relations Pro.

L'apprentissage local s'effectue à partir de la centrale et au moyen d'un clavier codé réf. 432 34 ou 675 01.

Les périphériques à associer doivent être ouverts et non alimentés (sauf les télécommandes dont la pile doit être en place).

Respectez impérativement les différentes étapes :

1 Entrée en mode programmation
2 Ajout de périphérique(s)
3 Sortie du mode programmation (enregistrement des paramètres)

Conseil : Familiarisez-vous avec les procédures et notez les paramètres désirés pour chaque périphérique avant de commencer (utilisez la “fiche de renseignement”)

Apprentissage des périphériques (suite)

Ouvrez tous les périphériques et notez les numéros de série sur la fiche de renseignements (page centrale)

Claviers

Ouvrez chaque clavier.

Notez le n° de série sur la fiche de renseignements (page centrale)

Télécommande(s)

Ouvrez chaque télécommande.

Notez le n° de série.

Insérez la pile réf. 432 93

Refermez.

n° de série : XXXXXXXXXX Détecteurs de mouvements

Détecteurs d'ouverture

Enfoncez légèrement le clip pour dégager le couvercle du socle

Détecteurs techniques

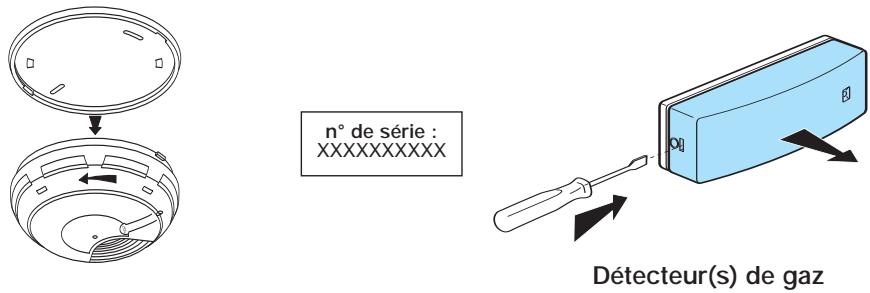

Détecteur(s) inondation et congélateur
Enfoncez légèrement le clip pour dégager le couvercle du socle

n° de série : XXXXXXXXXX

Détecteur(s) de fumée

Apprentissage des périphériques (suite)

1 Entrée en mode programmation

Pour effectuer la programmation, vous devez disposer d'un clavier réf. 432 34 ou 675 01.

1 Insérez la pile réf. 432 92 dans la centrale

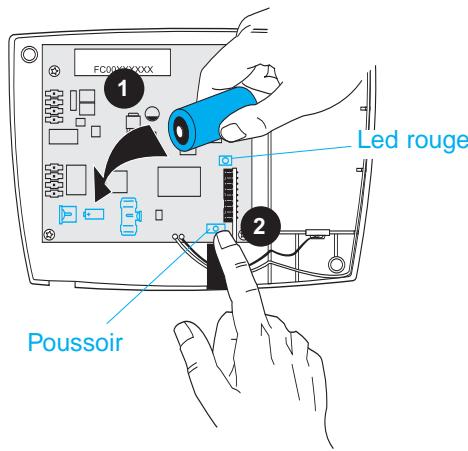

2 Dès que la led rouge s'allume en fixe, appuyez sur le poussoir puis relachez - la led s'éteint puis clignote
3 Eloignez la centrale d'au moins 50 cm des périphériques que vous allez ajouter

En cas d'échec, la led clignote très rapidement (reset) Déconnectez la pile plus de 10 secondes et reprenez la procédure

4 Insérez les 3 piles réf. 432 92 dans le clavier
5 Appuyez sur la touche marche du clavier

Attendez l'allumage de la led zone 4 en vert pour le clavier réf. 431 34

ou attendez que l'écran affiche 4 pour le clavier réf. 675 01

6 Appuyez sur la touche marche du clavier une seconde fois.

La led zone 3 s'allume en orange ou l'écran affiche 4 / P

Après une seconde environ, l'affichage s'interrompt

FC00000XXX 1 2 Led rouge Poussoir

Clavier réf. 432 34

La led ZONE 4 s'allume en vert

La led ZONE 3 s'allume en orange

Clavier réf. 675 01

2 Ajout de périphériques

La centrale est en mode "programmation" : vous pouvez ajouter manuellement un périphérique au moyen du clavier

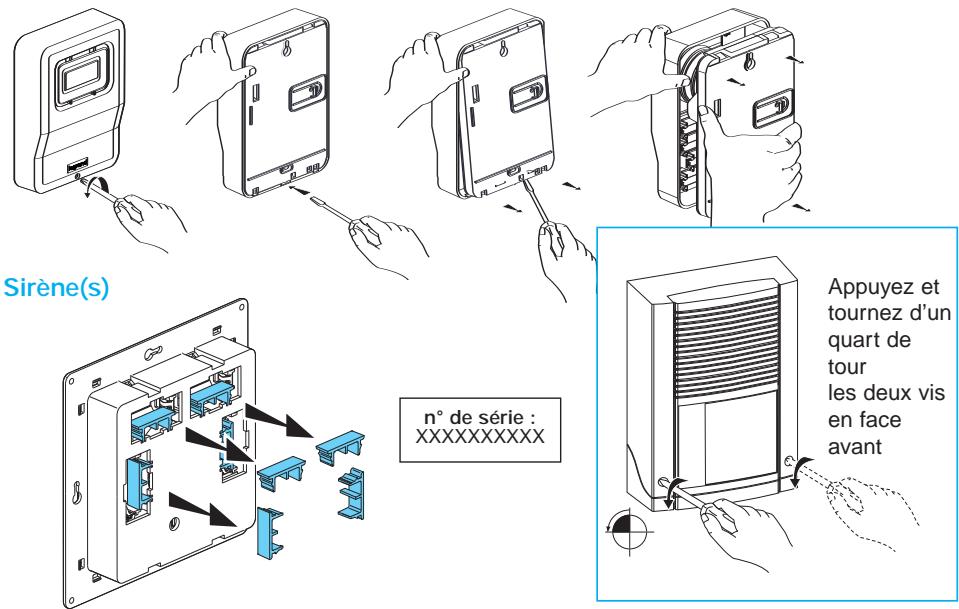

- Apprentissage d'une sirène intérieure réf 432 59 ou 675 09

Le fonctionnement sera le suivant :

- la sirène signale également les changements d'état du système

1 Appuyez sur la touche marche

du clavier,

2 Alimentez la sirène en insérant ses 4 piles réf 432 92.

La sirène émet un son de carillon

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 23

La sirène émet un son de carillon lors de l'apprentissage de chacun des périphériques suivants

- Apprentissage d'une sirène extérieure réf 432 58

1 Appuyez sur la touche arrêt du clavier,

2 Alimentez la sirène en insérant sa pile réf 432 90.

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation page" 23

• Apprentissage d'un clavier réf 432 34 ou 675 01

Le fonctionnement du clavier sera le suivant :

- l'appui sur la touche ALERTE

ALERT

provoque : alarme sonore et transmission

1 Appuyez sur la touche marche

du clavier maître,

2 Insérez les 3 piles réf 432 92 dans le clavier que vous désirez ajouter au système

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 23

- Apprentissage d'une télécommande réf 432 30

1 Appuyez sur la touche arrêt

du clavier maître,

2 Appuyez à la fois sur la touche marche à associer à votre système.

et la touche arrêt ( ) de la télécommande

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 23

Apprentissage des périphériques (suite)

Ajout de périphériques (suite)

- Apprentissage d'un détecteur d'ouverture réf 431 02

1 Appuyez brièvement sur la touche marche partielle

Le fonctionnement du détecteur sera :

• mode périmétrique (ouverture signalée à la mise en marche),
• déclenchement immédiat
• actif en marche partielle.

2 Alimentez le détecteur en insérant sa pile réf 432 92 : la led du détecteur clignote.

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 23

Nota : Les paramètres pourront être modifiés à votre demande par le service Relations Pro lors de la mise en service

- Apprentissage d'un détecteur de mouvements réf 431 28

Principe : lors de l'apprentissage du détecteur, le choix de la touche sur le clavier "maître" et la durée d'appui (étape 1) conditionnent le mode de fonctionnement du détecteur :

Déclenchement immédiat

Déclenchement temporisé

Fonctionnement en marche seulement

Fonctionnement en marche partielle

Effectuez un appui bref

Effectuez un appui long

Utilisez la touche marche

Utilisez la touche marche partielle

1 Appuyez brièvement ou jusqu'au second bip (appui long) sur la touche du clavier correspondant à votre choix :

MODE DE FONCTIONNEMENT	ACTION SUR CLAVIER MAITRE 432 34 ou 675 01
déclenchement immédiatactif en marche (pas en marche partielle)	appui bref sur la touchemarche[DDAX]	[WZZAA]
déclenchementemporiséactif en marche (pas en marche partielle)	appui long sur la touchemarche[CX6B]	[ZZ8K]2
déclenchement immédiatactif en marche partielle (et totale)	appui bref sur la touchemarche partielle[062T]	—
déclenchement temporiséactif en marche partielle (et totale)	appui long sur la touchemarche partielle[DBWX]	[AX20]

2 Alimentez le détecteur en insérant sa pile réf 432 92 : la led du détecteur clignote.

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 23

Nota : Les paramètres pourront être modifiés à votre demande par le service Relations Pro lors de la mise en service

- Apprentissage d'un détecteur technique de gaz réf 431 29 ou d'un détecteur de fumée réf 431 30

Le fonctionnement sera le suivant :

• le détecteur est actif en permanence,
• il déclenche les sirènes en cas de détection

1 Pressez la touche alerte

ALERT

du clavier,

2 Alimentez le détecteur technique en connectant sa source d'alimentation

(pile 9V Lithium réf 432 94 pour le détecteur de fumée réf. 431 30, ou adaptateur secteur pour le détecteur de gaz réf. 431 29)

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 23

Nota : Les détecteurs d'inondation et de température sont configurables uniquement par le service Relations Pro

3 Sortie du mode programmation

La procédure suivante doit être obligatoirement effectuée afin que la centrale mémorise les paramètres enregistrés en mode programmation :

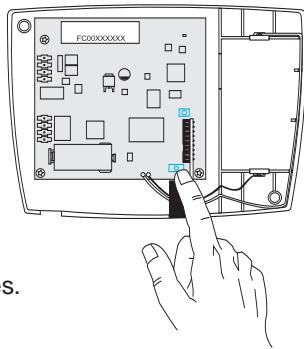

1 Appuyez sur le poussoir de la centrale jusqu'à ce que la led rouge s'allume (environ 5 secondes),

La led rouge de la centrale clignote rapidement pendant quelques secondes après libération du poussoir

FC00XXXXXX S.

2 La configuration est mémorisée.

Otez la pile de la centrale.

Vous pouvez procéder à l'installation des périphériques.

Installation des périphériques

Vérification de la couverture GSM Installation de la centrale et du transmetteur

Apprentissage des périphériques

Installation des périphériques

Mise en service Legrand

Détecteur de mouvements

Positionnement du détecteur infrarouge :

Utilisez les profils de détection ci-contre pour placer vos détecteurs.

Positionnez-les de telle sorte qu'un intrus ne puisse atteindre le détecteur sans traverser la zone de détection.

Aucune source potentielle de chaleur (radiateur, baie vitrée, fenêtre ouverte ou entrouverte, animal, etc.) ne doit se situer à l'intérieur du périmètre sous surveillance.

Fixation du détecteur infrarouge :

La rotule se fixe verticalement.

L'orientation se règle au moment du vissage de la rotule interne sur le socle (étape 2)

Vissez la rotule interne

n° de série : 00XXXXXXXXX

2

3

Notez le numéro de série sur la fiche de renseignement

Placez et vissez le détecteur sur son socle

Placez et vissez le cache-pile

Orientez le socle avant de serrer à fond (l'orientation ne doit pas être possible à la main)

Installation des périphériques (suite)

Détecteur magnétiques d'ouverture :

Servez-vous des repères d'alignement du socle du détecteur et de l'aimant.

Utilisez la cale pour respecter un décalage de 5 mm environ entre le socle et l'aimant

Entrée bornier :

Résistance de boucle dans les modes NO et NF:

- ouverte pour R > 2,2 MΩ

- fermée pour R < 22 KΩ

Câblage de détecteurs filaires page suivante.

Important :

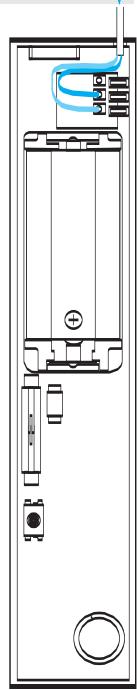

Le bornier de raccordement aux détecteurs filaires est inactif par défaut.

Son activation se fait lors de la configuration du système par le service Relations Pro.

Fixation

5mm Positionnement optimal : l'aimant est décalé de 5mm

5mm La cale peut être retournée

5mm maxi

Ecartement maximal en position fermée

Distances de fonctionnement en mm (avec cale 5mm)
Type de fenêtre	Type de support	maxi ouverture	mini fermeture
	bois, pvc	14	10
	aluminium	9	6
	métal	14	9
	bois, pvc	12	11
	aluminium	12	11
	métal	12	11
	bois, pvc	25	20
	aluminium	13	11
	métal	25	20

Fermez le détecteur puis

insérez le rivet

(livré dans le sachet)

Fermeture

Détecteurs filaires : Fixation et raccordement au détecteur d'ouverture réf. 431 02
Détecteur magnétique saillie réf. 431 00

mise en série des boucles alarme et autoprotection boucle autoprotection borne libre borne libre 431 00 boucle alarme calos à utiliser pour 431 02

cales à utiliser pour

mettre à niveaux les

mettre à niveaux les deux éléments

Détecteur magnétique encastré réf. 431 01

mise en série des boucles alarme et autoprotection fils noirs : boucle autoprotection fils blancs : boucle alarme 431 01

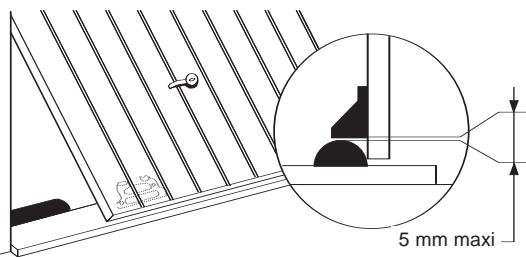

Détecteur magnétique pour porte de garage réf. 431 08
fils dénudés : alarme

fils non dénudés : autoprotection 431 08 mise en série des boucles alarme et autoprotection fils cou alarme 431 02

5 mm maxi

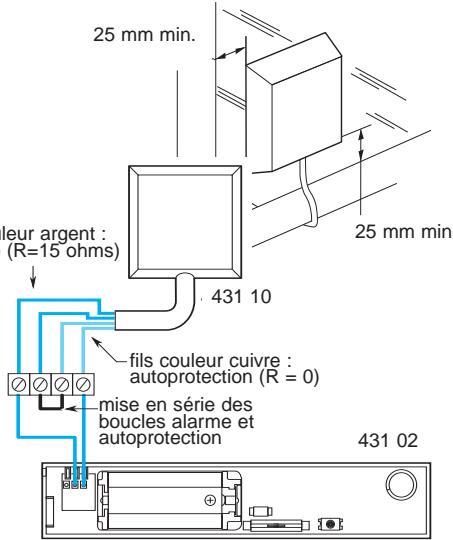

Détecteur de bris de glace réf. 431 10

25 mm min. leur argent : (R=15 ohms) 431 10 25 mm min. fils couleur cuivre : autoprotection (R = 0) mise en série des boucles alarme et autoprotection 431 02

Installation des périphériques (suite)

Clavier réf. 432 34

Installez le clavier sur une surface plane.

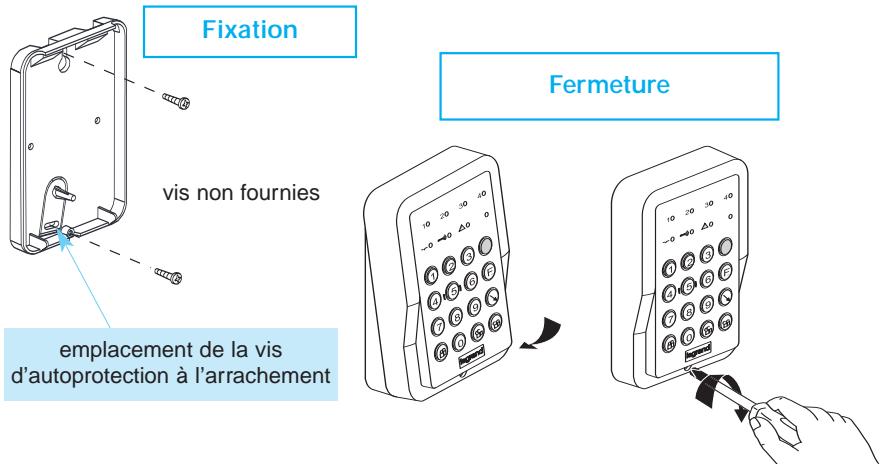

Fixation vis non fournies emplacement de la vis d'autoprotection à l'arrachement Fermeture

Clavier réf. 675 01

Utilisez une boite d'encastrement 2 postes / profondeur 40mm

Plaque et enjoliveur Céliane : Consultez le tableau de choix dans le catalogue général Legrand

Dispositif d'autoprotection Le levier peut être bloqué pour tester le système avant le montage des finitions

Sirènes intérieures réf. 432 59

Installez la sirène sur une surface plane.

La languette d'autoprotection ne doit pas s'enfoncer dans le mur.

Assurez-vous du bon contact entre le socle et le mur (contact d'autoprotection).

Fixation

vis n

emplacement de la vis d'autoprotection à l'arrachement

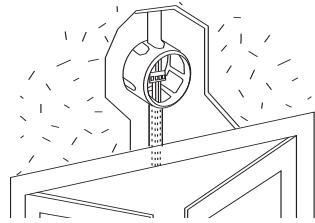

Fermeture

Sirène intérieure 675 09

Utilisez une boite d'encastrement 2x2 postes / profondeur 40mm

Le levier peut être bloqué pour tester le système avant le montage des finitions

Dispositif d'autoprotection

Plaque et enjoliveur Céliane : Consultez le tableau de choix dans le catalogue général Legrand

Installation des périphériques (suite)

Sirène extérieure

Recommendation :

Installez la sirène extérieure en hauteur pour rendre l'accessibilité plus difficile et améliorer la propagation du son.

130 mm 175 mm 146 mm

Percez les 4 trous de fixations (diamètre 6 mm)
Prévoir un dégagement de 10 cm au-dessus pour l'ouverture du capot

2
Accrochez le socle sur les deux vis supérieures
(vis de fixation non fournies)

3
Fixez le socle avec les deux vis inférieures (non fournies)

CLIC!

4
Vérifiez l'efficacité du contact d'auto-protection.

Important :

A chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation en mairie.

Le transformateur alimentant le détecteur de gaz doit être raccordé à une prise secteur alimentée par une ligne munie d'un dispositif de protection conformément à la NFC 15-100.

Recommendations

Placez votre détecteur dans une pièce :

• contenant des équipements fonctionnant au gaz (cuisinière, chaufferie...),
• où il n'y a pas de circulation d'air perpétuel ou un passage continu de personnes,
• où le détecteur ne peut être atteint directement par de l'eau, de la vapeur ou de l'huile (ex: au dessus de la cuisinière: à éviter).

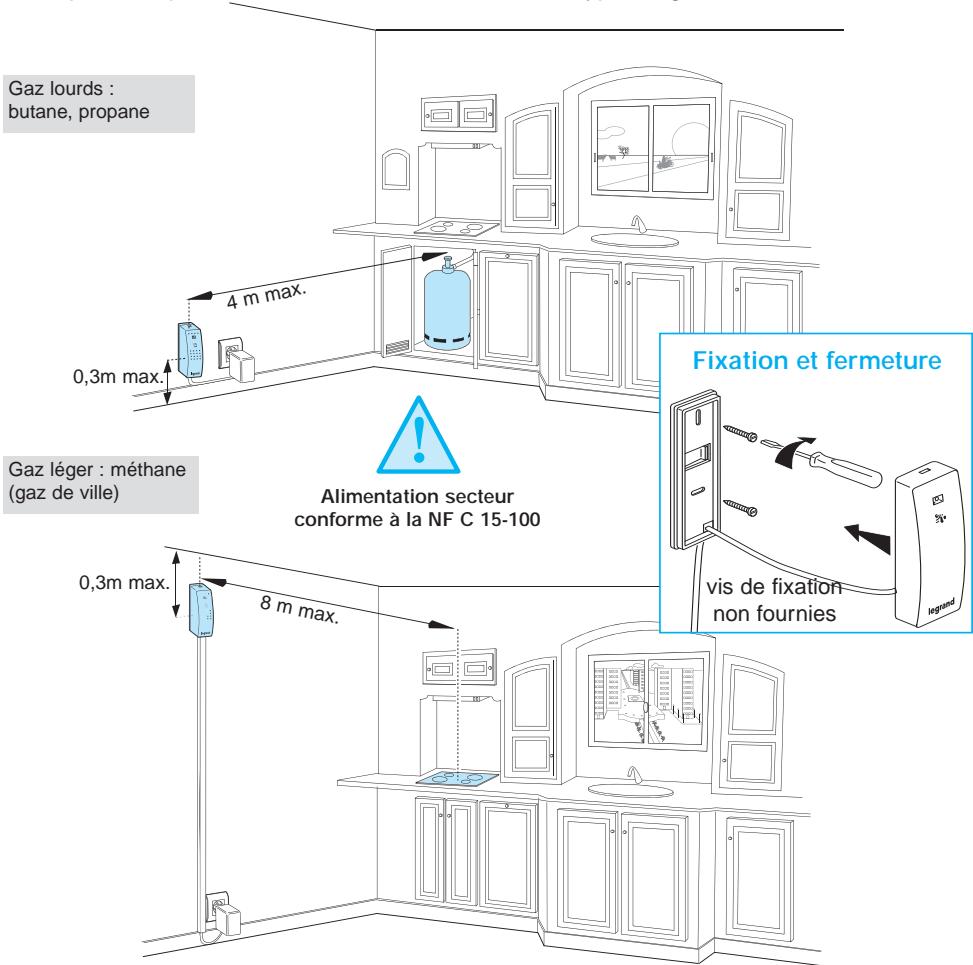

Exemples d'implantation ci-dessous en fonction du type de gaz à détecter.

Gaz lourds : butane, propane 4 m max. 0,3m max. Alimentation secteur conforme à la NF C 15-100 Gaz léger : méthane (gaz de ville) 0,3m max. 8 m max. Fixation et fermeture vis de fixation non fournies

Installation des périphériques (suite)

Détecteur de fumée :

Recommendations

Localisation : le détecteur doit être placé entre les zones de sommeil et les sources potentielles d'incendie : cuisine, garage...

Ne pas installer le(s) détecteur(s) dans les locaux humides (ex : salle de bain), poussiéreux.

Positionnement : Ce détecteur doit être installé de préférence au plafond au centre de la pièce sinon à plus de 20 cm de tout obstacle (mur, cloison, poutre,...) ou à plus de 60 cm de tout angle de la pièce.

En cas d'impossibilité, fixez le détecteur sur le mur à une distance comprise entre 15 et 25 cm du plafond ou à plus de 60 cm de tout angle de la pièce.

Plafond Meilleur emplacement Emplacement acceptable > 20 cm > 15 cm < 25 cm Mur > 15 cm < 90 cm

Fixation et fermeture

Fixez le socle au plafond

Positionnez le détecteur sur le socle et faites--lui faire une rotation dans le sens des aiguilles d'une montre jusqu'au verrouillage.

Nota :

Il est impossible de fixer le détecteur sur le socle sans sa pile 9V.

Détecteur d'inondation

Détecteur d'élévation de température pour congélateur

Recommendations

• Pour le détecteur d'inondation, placer la sonde à environ 1 cm du sol dans le local susceptible d'être inondé (salle de bain, cuisine...).
• Pour le détecteur d'élévation de température pour congélateur, placer la sonde le plus loin possible de l'ouverture du congélateur.

Attention : en cas de dégivrage, la centrale déclenche une alerte.

Attention : en cas de dégivrage, la centrale déclenche une alerte. environ 1 cm du sol (selon besoin) Branchement de la sonde

Préparation de la mise en service

1 Insérez le cordon RJ45 dans le connecteur du socle du transmetteur GSM

Socie GSM

2 Mettez sous tension.

Vérifiez les tensions délivrés par chacun des deux blocs d'alimentation :

3,5 V

3 Coupez le secteur

4 Connectez l'extrémité libre du cordon réseau sur la carte série de la centrale (pas sur le socle)

FC00XXXXXX ↑ ▲ !

4 Montez la centrale sur son socle et vissez le boitier à l'aide de la clé fournie (Assurez-vous que la pile de secours est en place)

5 Insérez la batterie du transmetteur GSM sur le support de la carte et raccordez son connecteur

Transmetteur GSM connecteur batterie carte SIM

6 Montez le transmetteur GSM sur son socle et vissez le boitier (clé fournie)

on socle

7 Mettez le système sous tension.

La centrale reconnaît les périphériques associés dans l'heure qui suit.

Mise en service

Vérification de la couverture GSM Installation de la centrale et du transmetteur

Apprentissage des périphériques

Installation des périphériques

Mise en service Legrand

Le service Relations Pro Legrand vous appelle le jour convenu pour la mise en service

Cette procédure à distance consiste à :

• Identifier le chantier,
- Ajuster les paramètres du système en fonction des souhaits de votre client,
• Vérifier le bon fonctionnement de chaque élément.

Recommendations

Avant la mise en service,

• Assurez-vous que la fiche de renseignement a été envoyée au service Relations Pro
• Rechargez la batterie de votre téléphone portable
• Tous les périphériques doivent être installés et alimentés
• Vérifiez que le raccordement au secteur est fonctionnel

Suivez les instructions du service Relations Pro Legrand

Vos notes

Changement du code installateur

Attendez une seconde entre chaque étape

Clavier réf. 432 34 Clavier réf. 675 01 1 Composez la séquence suivante sur un clavier 7 1 1 1 1 2 Composez le code installateur valide 1 1 1 1 Le voyant "défaut périmétrie" du clavier réf. 432 34 clignote L'afficheur du clavier réf. 675 01 indique P P 3 Avant 30 secondes, composez la séquence : F.. 0 0 F.. 4 Composez ensuite le nouveau code installateur X X X X 5 Composez une seconde fois le nouveau code installateur X X X X 6 Pour terminer, appuyez sur la touche ↑

Changement des codes utilisateurs

Changement du code utilisateur 1

Attendez une seconde entre chaque étape

1 Composez la séquence suivante au clavier :
2 Composez le code installateur valide

Le voyant “défaut périmétrie” du clavier réf. 432 34 clignote L'afficheur du clavier réf. 675 01 indique P

3 Avant 30 secondes, composez la séquence :
4 Composez ensuite le nouveau code utilisateur
5 Composez une seconde fois le nouveau code utilisateur
6 Pour terminer, appuyez sur la touche

Clavier réf. 432 34

Clavier réf. 675 01

Changement des codes utilisateurs 2 à 8

Dans la séquence 3, la touche ① représente le numéro d'utilisateur.

• Pour l'utilisateur 2, composez la séquence :
• Pour l'utilisateur 3,

etc. jusqu'à 8

Suppression d'un code utilisateur

Suppression du code utilisateur U

(U = 1 à 8)

Attendez une seconde entre chaque étape

1 Composez la séquence suivante sur un clavier :
2 Composez le code installateur valide : (code usine 1 1 1 1)
Le voyant “défaut périmétrie” du clavier réf. 432 34 clignote L'afficheur du clavier réf. 675 01 indique P
3 Avant 30 secondes, composez la séquence :
4 Composez ensuite le numéro d'utilisateur U à supprimer (U = 1 à 8) suivi de la touche F
5 Pour terminer, appuyez sur la touche

Clavier réf. 432 34

Clavier réf. 675 01

Remarque :

Durant ces procédures, deux appuis sur la touche ARRET du clavier permet d'abandonner la séquence en cours sans mémoriser les changements.

A savoir sur les codes :

Code installateur initial : 1 1 1 1

Tous les codes doivent être différents.

Lors de la saisie d'un code à la mise en marche ou à l'arrêt, seuls les quatre derniers chiffres sont pris en compte.

Si vous saisissez trois fois de suite un code erroné, une alarme silencieuse est transmise (selon la configuration du système).

Associer des Produits de Confort In One by Legrand

Le système d'alarme intrusion peut lancer des scénarios RF vers des Produits de Confort In One by Legrand lors des changements d'état du système (marche, marche partielle, arrêt ou lors d'un départ en alarme), ou par l'intermédiaire des touches 1 et 2 du clavier et de la télécommande.

Procédure de configuration de Produits de Confort In One by Legrand :

Attendez une seconde entre chaque étape

	Clavier réf. 432 34	Clavier réf. 675 01
1 Composez la séquence suivante sur un clavier	7	7^
2 Composez le code “installateur” valide (code usine 1 1 1 1)	× × × × ×	× × × ×
3 Composez ensuite la séquence :	F.. 2	f... 2
4 Pour associer la touche à un produit de confort, tapez :	1 F..	1 f...
Pendant toute la durée d’envoi des trames radio,Le voyant “défaut périmétrie” du clavier réf. 432 34 clignote l’afficheur du clavier réf. 675 01 indique P		P
5 Dans les 10 minutes qui suivent, sur le Produit de Confort, Appuyez successivement sur la touche “ Learn ” puis sur la commande de l’action souhaitée de chacun des produits à associer.
6 Pour terminer la programmation, appuyez sur la touche

Création de scénarios :

Pour créer un autre scénario, reprenez la procédure au début en remplaçant l'étape 4 par la séquence de touches correspondant à votre besoin :

	Clavier réf. 432 34	Clavier réf. 675 01
Pour associer la touche2à un produit de confort, tapez :	2F..	2f...
Pour associer la mise en marche à un produit de confort, tapez :
Pour associer la mise à l'arrêt à un produit de confort, tapez :
Pour associer la mise en marche partielle à un produit de confort, tapez
Pour associer le départ en alarme à un produit de confort, tapez :		ALERTf...

Suppression de l'association de Produits In One by Legrand

Procédure de suppression de Produits de Confort In One by Legrand :

Attendez une seconde entre chaque étape

	Clavier réf. 432 34	Clavier réf. 675 01
1 Composez la séquence suivante sur un clavier :	7	7
2 Composez le code “installateur” valide (code usine 1 1 1 1) :	X X X X	X X X X
3 Composez ensuite la séquence :	F.. 3	f... 3
4 Pour supprimer l’association de la touche 1, tapez :	1 F..	1 f..
5 Pour terminer la programmation, appuyez sur la touche	↓	↑

Suppression d'un autre scénario :

reprenez la procédure à l'étape 1 en remplaçant l'étape 4 par la séquence de touches correspondant à votre besoin (voir tableau "création de scénarios" ci-dessus)

Désactivation / activation des scénarios In One by Legrand

	Clavier réf. 432 34	Clavier réf. 675 01
1 Composez la séquence suivante sur un clavier :	7	7
2 Composez le code “installateur” valide (code usine 1 1 1 1) :	X X X X	X X X X
3 Composez ensuite la séquence :	F.. 4	f.. 4
4 Pour désactiver tous les scénarios In One, tapez :	S F..	f..
5 Pour terminer la programmation, appuyez sur la touche	↓	↑

Activation des scénarios :

reprenez la procédure à l'étape 1 en remplaçant l'étape 4 par la séquence :

4 Pour activer tous les scénarios In One, tapez :

Il est recommandé de procéder à une vérification mensuelle du système

Passage en mode TEST

1 Composez la séquence suivante sur un clavier
2 Composez le code installateur valide

Le voyants de zones du clavier réf. 432 34 clignotent en vert (Le voyant "attente code" clignote en rouge selon version centrale) L'afficheur du clavier réf. 675 01 indique T

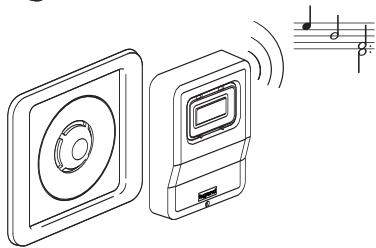

La sirène intérieure émet le son "carillon"

L'installation est en mode TEST

Si un ou plusieurs voyants de zones ne clignote pas en vert, reportez-vous à la page 45

Clavier réf. 432 34

Contrôle des détecteurs infrarouges

Passez dans le champ du détecteur à vérifier

Le voyant rouge du détecteur s'allume La sirène intérieure émet le son "carillon"

Contrôle des détecteurs d'ouverture

Ouvrez la porte ou la fenêtre à contrôler

Le voyant rouge du détecteur s'allume La sirène intérieure émet le son "carillon"

Pour vérifier le fonctionnement des détecteurs de bris de glace, donnez un coup sec sur la vitre à quelques centimètres du détecteur avec le dos d'un tournevis (possible uniquement après activation du bornier par le service Relations Pro)

Contrôle des détecteurs techniques

Contrôle des détecteurs de fumée :

- Appuyez pendant 10 secondes sur le bouton test du détecteur à contrôler (jusqu'à entendre un bip émis par le détecteur) :

Contrôle des détecteurs de gaz :

- Une minute au moins après la mise sous tension, laissez échapper le gaz d'un briquet (sans la flamme) au niveau des orifices de détection du détecteur de gaz à contrôler :

Contrôle des détecteurs d'inondation :

(après configuration par le service Relations Pro Legrand)

- Mettez les électrodes de la sonde en contact avec une éponge humide :

Contrôle des détecteurs d'élévation de température :

(après configuration par le service Relations Pro Legrand)

- Sonde en place dans le congélateur, réchauffez la sonde dans vos doigts :

Le voyant rouge du détecteur s'allume La sirène intérieure émet le son "carillon"

Contrôle des sirènes

Appuyez sur la touche

ou

du clavier

Les sirènes intérieure(s) et extérieure(s) déclenchent pour 90 s. Pour interrompre : sortez du mode TEST

Sortie du mode TEST

Appuyez sur la touche

ou

du clavier

Après 10 minutes sans action, le système sort de lui-même du mode TEST

Les voyants de zones du clavier réf. 432 34 s'allument en vert fixe (système à l'arrêt)

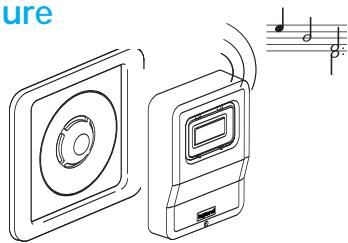

La sirène intérieure émet un bip long.

Contrôle des claviers

Mise à l'arrêt du système.

1 Composez un code utilisateur valide sur un clavier
2 Appuyez sur la touche ARRET

Les voyants des zones utilisées s'allument en vert fixe sur le clavier réf. 432 34.

L'afficheur du clavier réf.675 01 indique que la zone 1 est à l'arrêt

Clavier réf. 432 34

Clavier réf. 675 01

20

30

40

Contrôle des télécommandes

Appuyez sur la touche "arrêt" de la télécommande à contrôler :

Le voyant 1 (vert) de la télécommande clignote : la télécommande émet vers la centrale, puis le voyant 1 s'allume en vert fixe : la télécommande a reçu l'information d'état du système émis par la centrale, système à l'arrêt.

Le clignotement du voyant 2 (jaune) lors d'une commande indique un défaut pile télécommande.

Contrôle des détecteurs techniques

Contrôle des détecteurs de fumée :

- Appuyez pendant 10 secondes sur le bouton test du détecteur à contrôler (jusqu'à entendre un bip émis par le détecteur) :

Contrôle des détecteurs de gaz :

- Une minute au moins après la mise sous tension, laissez échapper le gaz d'un briquet (sans la flamme) au niveau des orifices de détection du détecteur de gaz à contrôler :

Contrôle des détecteurs d'inondation :

(après configuration par le service Relations Pro Legrand)

- Mettez les électrodes de la sonde en contact avec une éponge humide :

Contrôle des détecteurs d'élévation de température :

(après configuration par le service Relations Pro Legrand)

- Sonde en place dans le congélateur, réchauffez la sonde dans vos doigts :

Le voyant rouge du détecteur s'allume La sirène intérieure émet le son "carillon"

Le voyant rouge du détecteur s'allume La sirène intérieure émet le son "carillon"

Le voyant rouge du détecteur s'allume La sirène intérieure émet le son "carillon"

Contrôle des sirènes

Appuyez sur la touche

ou

du clavier

Les sirènes intérieure(s) et extérieure(s) déclenchent pour 90 s. Pour interrompre : sortez du mode TEST

Sortie du mode TEST

Appuyez sur la touche

ou

du clavier

Après 10 minutes sans action, le système sort de lui-même du mode TEST

Les voyants de zone du clavier réf. 432 34 s'allument en vert fixe (système à l'arrêt) La sirène intérieure émet un bip long.

Contrôle des claviers

Mise à l'arrêt du système.

1 Composez un code utilisateur valide sur un clavier
2 Appuyez sur la touche ARRET

Les voyants des zones utilisées s'allument en vert fixe sur le clavier réf. 432 34.

L'afficheur du clavier réf.675 01 indique que la zone 1 est à l'arrêt

Clavier réf. 432 34

Clavier réf. 675 01

Contrôle des télécommandes :

Appuyez sur la touche "arrêt" de la télécommande à contrôler :

Le voyant 1 (vert) de la télécommande clignote : la télécommande émet vers la centrale, puis le voyant 1 s'allume en vert fixe : la télécommande a reçu l'information d'état du système émis par la centrale, système à l'arrêt.

Le clignotement du voyant 2 (jaune) lors d'une commande indique un défaut pile télécommande.

Identification de défaut

Lorsqu'une information de défaut s'affiche sur le clavier, il est possible d'identifier le type de défaut et la famille du périphérique incriminé en mode TEST :

Passage en mode TEST

1 Composez la séquence suivante sur un clavier
2 Composez le code installateur valide
3 Identifiez le produit concerné (ou la famille) et la nature du défaut :

Clavier réf. 432 34

Clavier réf. 675 01

A partir d'un clavier réf. 432 34

Famille de produit

1 Centrale
2 Sirène(s)
3 Clavier(s)
4 Détecteur(s)

1○ 2○ 3○ 4○

Nature du défaut selon la couleur du voyant

Rouge fixe Autoprotection

Rouge clignotant Ligne téléphonique

Orange fixe Pile

Orange clignotant Supervision radio

Vert Pas de défaut

→ A partir d'un clavier réf. 675 01

Famille de produit

Centrale
2 Sirène(s)
Clavier(s)
4 Détecteur(s)

Nature du défaut

Autoprotection
L Ligne téléphonique
P Pile
5 Supervision radio

8 1 2 8 3 4 !

Famille(s) en défaut

Un nouvel appui sur la touche

permet de détailler le défaut en cours et de faire défiler les défauts dans

l'ordre suivant :

• autoprotection
• ligne téléphonique
• pile
• supervision

4 Réparez le défaut

	ROUGE FIXE A	ROUGE CLIGNOTANT L	ORANGE FIXE P	ORANGE CLIGNOTANTS
1 CENTRALE	Vérifier l'installation de la centrale	Vérifier le raccordement téléphonique	Changer les deux piles de la centrale
2 SIRENE(S)	Vérifier l'installation de la sirène 1		Changer toutes les piles de la sirène 1	Contacter le Service Relations Pro LEGRAND au 0810 48 48 48
3 CLAVIER(S) 3	Vérifier l'installation du clavier 1		Changer toutes les piles du clavier 1
4 DETECTEUR(S)	Vérifier l'installation du détecteur 2		Changer la pile du détecteur concerné 2

1 Si l'installation comprend plusieurs sirènes ou claviers, appelez le service Relations Pro pour vous aider à identifier le produit en défaut.
2 Le détecteur de mouvement ou d'ouverture en défaut clignote plusieurs fois au lieu d'une seule lors d'une détection en mode TEST (ou reste éteint s'il est hors service).
3 Si le défaut pile concerne une télécommande, le voyant jaune de celle-ci clignote lors d'une commande.

5 Sortez du mode TEST

Appuyez sur la touche

ou

du clavier

Mise en marche

1 Sur le clavier, Composez un "code utilisateur" valide
2 Appuyez sur la touche marche

Les voyants des détecteurs clignotent

La sirène intérieure émet une mélodie (**)

bip ... bip ... bip ...bip ... bip ... bip ...

Clavier réf. 432 34

20

30

40

Les voyant des zones concernées s'allument en rouge après quelques secondes (*)

Clavier réf. 675 01

L'afficheur indique l'état du système (*)

Exemple : zone 1 sous surveillance

La sirène intérieure signale les 10 dernières secondes de la temporisation de sortie (**)

Mise à l'arrêt

1 Sur le clavier, Composez un "code utilisateur" valide
2 Appuyez sur la touche arrêt

Les voyants des détecteurs clignotent

biiiiiiiiiiiiiiip

La sirène intérieure émet un bip long (**)

Clavier réf. 432 34

20

30

40

Les voyant des zones concernées s'allument en vert après quelques secondes (*)

Clavier réf. 675 01

L'afficheur indique l'état du système (*)

Exemple : zone 1 à l'arrêt

Pour une mise en marche ou à l'arrêt silencieuse, tapez : avant l'étape 1.

Si un déclenchement a eu lieu pendant que le système était sous surveillance, l'information "mémoire d'alarme" est visible sur le clavier pendant quelques secondes lors de la mise à l'arrêt. La sirène intérieure émet trois séries de bips après le bip long d'arrêt.

Anomalie

En cas d'anomalie sur le système

la sirène intérieure émet trois séries de bips courts après la signalisation sonore de mise en marche (**)

1 Si l'information "défaut périmétrie" est affichée (**) un détecteur d'ouverture configuré en "périmétrie" est en défaut (fenêtre ouverte)

Clavier réf. 432 34

ΔO

O

Clavier réf. 675 01

+

Mettez le système à l'arrêt et vérifiez les portes et fenêtres équipées d'un détecteur d'ouverture.

2 Si l'information "défaut" est affichée (**)

le système présente un défaut

(défaut pile / défaut communication radio / défaut sur la ligne téléphonique (**) / produit ouvert, etc..)

Clavier réf. 432 34

-√O 02)○

O

Clavier réf. 675 01

Contactez le service Relations Pro Legrand pour connaître la nature du défaut et y remédier ou identifiez le défaut à partir d'un clavier de l'installation *** (description en page 45).

* Par défaut, seule la zone 1 est gérée (les autres zones sont configurables uniquement à distance).
** Selon les paramètres du système configurés lors de la mise en service.
*** Selon la version du logiciel de la centrale.

Changement des piles

Lorsque la pile d'un élément du système est usée, l'indication "défaut" est affichée sur le(s) clavier(s)

→ voir page 45 : "identification de défaut".

Important :

Avant d'ouvrir un élément du système, prévenez le service Relations Pro au 0810 48 48 48

1 Système à l'arrêt, ouvrez la centrale

Si une sirène déclenche : ARRET + code utilisateur

2 Déconnectez la pile de la centrale

3 Remplacez les piles des périphériques (si nécessaire)

Toutes les piles d'un même produit doivent être remplacées en même temps par des piles du même type, de même marque et de même date de fabrication (achetées en même temps).

4 Remplacez la pile de la centrale (si nécessaire)

Les piles usagées doivent être ramenées chez votre distributeur.

Ne jetez jamais de piles à la poubelle !

5 Fixez la centrale sur son support

La centrale se synchronise avec ses périphériques dans l'heure qui suit.

Pendant ce laps de temps, le clavier signale un défaut : ne pas en tenir compte.

Nettoyage

Nettoyez régulièrement les appareils avec un chiffon doux légèrement humide et du savon.

L1 legrand®

LEGRAND France

SNC au capital de 6 200 000 EUR

N° d'identification TVA

FR 15 389 290 586

Siège social

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France

05 55 06 87 87 +

télex : 580048 F

télécopieur : 05 55 06 88 88

Fiche de renseignements

Alarme radio multiservice GSM - réf. 432 15

A remplir et retourner par télécopie au service Relations Pro avant le rendez-vous fixé avec votre Conseiller Technique au : 0 810 48 00 00

PRINCIPAUX PARAMETRES CONFIGURABLES PAR LE SERVICE RELATIONS PRO

• Configuration du transmetteur GSM
• Libellé de chaque élément du système
• Temporisations d'entrée et de sortie par détecteur
• Réglage de sensibilité et portée des détecteurs de mouvements
• Activation / désactivation du bornier des détecteurs d'ouverture
• Activation des détecteurs techniques inondation / élévation de température
• Création et organisation des zones (1 à 4)
• Affectation des utilisateurs (8 codes possibles) ou claviers selon les zones
• Affectation des sirènes selon les zones
• Réglage des sirènes (durée, type de son, niveaux sonores, durée flash)
• Mode de fonctionnement des détecteurs selon l'état du système (Marche / Arrêt / Marche partielle)

Renseignez le n° de série de chacun des produits installés

Vous pouvez gérer 1 à 4 zones

Choisissez les valeurs de temporisations

Cochez la case pour un fonctionnement en marche partielle

Fiche de renseignements

Alarme intrusion radio multiservice GSM - réf. 432 15

A remplir et retourner au service Relations Pro Legrand

avant le rendez-vous fixé avec votre Conseiller Technique au : 0 810 48 00 00

Cadre réservé au service Relations Pro

Carte sim n° :

service

Relations Pro

0810 48 48 48

du lundi au vendredi 8h à 18h

Courrier : 128 av. de Lattre de Tassigny

87045 Limoges Cedex - France

Fax : [phone] (prix appel local)

Web : www.legrand.fr

Installateur

Raison sociale :

Nom :

Tél fixe :

Télécopie :

Adresse :

Utilisateur

Utilisateur
Raison sociale :
Nom :	Prénom :
N° et rue :
Code postal:	Localité :
Tél domicile :
E-mail :
N° de téléphone à composer en cas d’alarme :
Tél n°1	Tél n°2	Tél n°3
Code personnel (pour acquitter l’alarme par téléphone) : ____ ____ ____

appareil	numéro de série	emplacement	zone	temporisation	réglage	partiel
centrale				□ entrée 30 s / sortie 60 s□ entrée __ / sortie __
clavier				□ ALERTE immédiate	□ ALERTE inactive
sirène intérieure				durée sirène□ 90 s □ 120 s	Signalisation sonore de changement d’état
détecteur IR 1				□ temporisé	portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□	□
détecteur IR 2				□ temporisé	portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□	□
détecteur IR 3				□ temporisé	portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□	□
détecteur IR 4				□ temporisé	portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□	□
détecteur IR 5				□ temporisé	portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□	□
détecteur IR 6				□ temporisé	portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□	□
sirène extérieure				durée sirène□ 90 s □ 120 s	Flash □ Changement d’état □ Délai avant sirène __ s
télécommande
télécommande
détecteur d’ouverture				□ temporisé	□ bornier actif	□
détecteur d’ouverture				□ temporisé	□ bornier actif	□
