MODE D'EMPLOI 431 28 LEGRAND
du lundi au vendredi 8h à 18h
Courrier:128av. deLattredetassigny
87045 Limoges Cedex - France
Fax: 0810480000 (prix d'appel local)
Web: www.legrand.fr
Fiche de renseignements
À remplir et retourner au Service Relations Pro Legrand
avant le rendez-vous fixé avec votre Conseiller Technique au : 0 810 48 00 00
Installateur
Raison sociale :
Nom :
Prenom :
Téfi:
Tél mobile :
Télécopie :
Adresse :
Utilisateur
Raison sociale :
Nom :
Prénom :
N°et rue:
Code postal:
Localité :
Tél domicile :
ADSL: OUI
Standard téléphonique : OUI □ Si oui, indiquer le préfixe :
E-mail :
NON
NON
Installation conforme NF et A2P
oui
NON
N° de téléphone à composer :
Tél n°1
Tel n°2
Tél n°3
Code personnel (pour acquérir l'alarme par téléphone) : __ __ __
| appareil | numéro de série | emplacement | zone | temporisation | réglage | partiel | |||||||
| centrale | □ entrée 30 s / sortie 60 s□ entrée _ / sortie _ | ||||||||||||
| clavier | □ ALERTE immediate | □ ALERTE inactive | |||||||||||
| sirène intérieure | durée sirène□ 90 s □120 s | Signalisation sonore de changement d'etat □ | |||||||||||
| détector IR 1 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | □ | ||||||||||
| détector IR 2 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | □ | ||||||||||
| détector IR 3 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | □ | ||||||||||
| détector IR 4 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | □ | ||||||||||
| détector IR 5 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | □ | ||||||||||
| détector IR 6 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | □ | ||||||||||
| sirène extérieure | durée sirène□ 90 s □120 s | FlashChangement d'etat □Délai avant sirène _ s | |||||||||||
| telécommande | |||||||||||||
| telécommande | |||||||||||||
| détector d'ouverture | □ temporisé | □ bornier actif | □ | ||||||||||
| détector d'ouverture | □ temporisé | □ bornier actif | □ | ||||||||||
Principe d'installation 4
Présentation 6
Preparation 11
Mise sous tension 18
Installation 20
Configuration à distance 31
Scénarios de vie 32

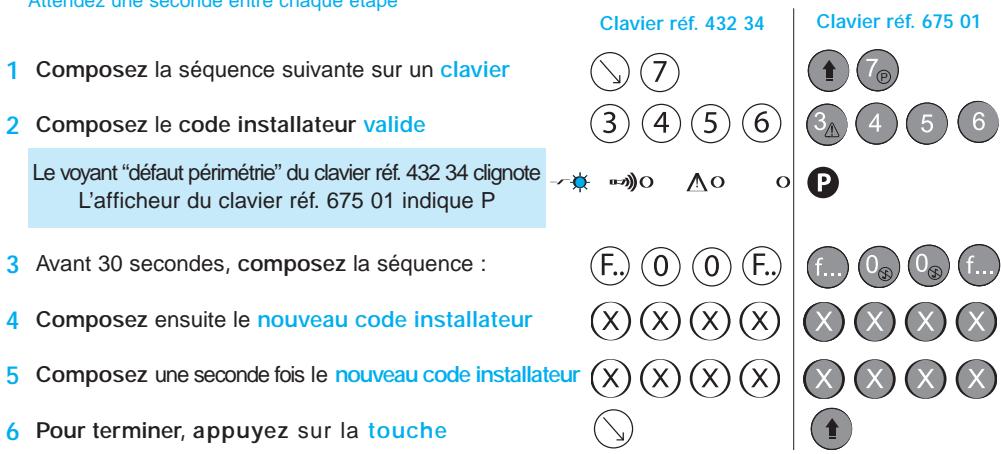

Changements des codes secrets 34
Essai de l'installation 42
Identification de défaut 44
Utilisation 45
Entretien 46
Cycle d'alarme 47
Fiche de renseignements page centrale détachable
Coordonnées des organismes certificateurs :
- AFNOR Certification : www.marque-nf.com
- CNPP Certification : www.cnpp.com (Centre national de prévention et de protection)
Le système d'alarme intrusion multiservice se compose d'une centrale équipée d'un transmetteur téléphonique associée à des périphériques (jusqu'à 31 périphériques quel que soit le type) : détecteurs infrarouges passifs, détecteurs magnétiques d'ouverture, claviers et télécommandes, sirènes et détecteurs techniques.
La transmission entre les différents éléments du système se fait par ondes radio avec surveillance du bon fonctionnement des périphériques (supervision).
Tous les périphériques communiquent avec la centrale en mode bidirectionnel, y compris les claviers et télécommandes. Ils transmettent les commandes d'exploitation et renseignent l'utilisateur sur l'état du système en affichant les informations transmises par la centrale.
Une centrale gère 1 zone par défaut, mais il est possible de configurer jusqu'à 4 zones, chaque zone pouvant être mise sous surveillance indépendamment.
Chaque détecteur, chaque clavier ou télécommande et chaque sirène peuvent ainsi être liés à des zones de surveillance totalement indépendantes (jusqu'à 8 codes utilisateurs distincts, chaque code offrant des possibilités préalablement programmées).
À l'intérieur de chaque zone, un détecteur peut être configuré pour fonctionner différemment selon que sa zone est en marche, en marche partielle ou à l'arrêt.
La marche partielle est un mode de fonctionnement de l'alarme permettant de mettre sous surveillance une partie de l'installation. Exemple : seuls les détecteurs magnétiques d'ouverture des fenêtres sont actifs en marche partielle, les détecteurs de mouvement demeurant inactifs.

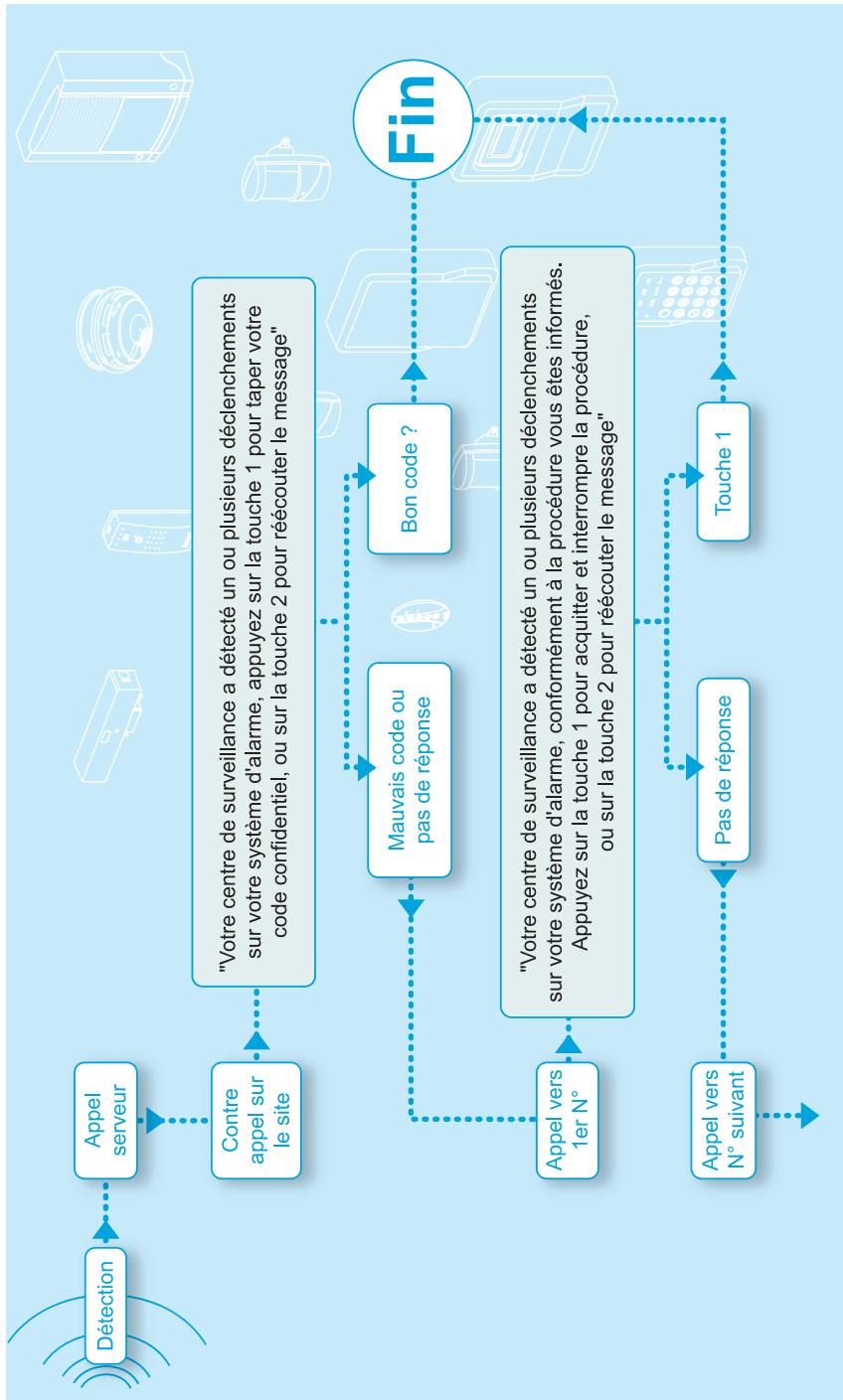

Le transmetteur téléphonique intégré à la centrale permet d'alerter à distance en cas d'alarme intrusion ou technique, soit par appel téléphonique et message vocal vers des correspondants, soit en faisant appel aux services de télésurveillance.
Lors de la mise en service de l'installation, le transmetteur vous permet également, non seulement d'accéder facilement à la totalité des paramètres du système par l'intermédiaire du Service Relations Pro Legrand, mais aussi d'établir un diagnostic complet de bon fonctionnement.
En cas d'anomalie au cours de la vie du produit, Legrand pourra ainsi vous avertir à des fins de maintenance.
Le système d'alarme intrusion peut lancer des scénarios vers des Produits de Confort In One by Legrand lors des changements d'état du système (marche, marche partielle, arrêt ou lors d'un départ en alarme) ou par l'intermédiaire des touches 1 et 2 du clavier ou de la télécommande.
Différents scénarios sont possibles, comme par exemple commander la fermeture des volets, l'extinction des lumières et le passage en mode réduit du chauffage simplement lors de la mise en marche du système, commander l'éclairage des locaux lors d'un départ en alarme, etc.
Le pack "Prêt à poser" est préconfiguré et prêt à être installé :
Code installateur : 3 4 5 6 / Code utilisateur 1 : 1 1 1 1
Sensibilité des détecteurs infrarouges : 8m, 2 faisceaux
Temporisation de sortie : 60 secondes / Temporisation d'entrée : 30 secondes
Conseils d'installation
La centrale ne possède ni voyant en face avant ni haut-parleur : elle peut être dissimulée. Installez-la de préférence à proximité de l'arrivée de la ligne téléphonique.
Respectez une distance d'au moins 50 cm entre la centrale et toute masse métallique et 2 m entre celle-ci et un de ses périphériques ou entre deux périphériques afin d'optimiser les performances du système.
Toutes les commandes d'exploitation s'effectuent par l'intermédiaire du clavier qui doit être installé à l'intérieur du local, près d'une entrée.
Commencez par identifier les pièces à protégere, les entrées à surveiller, portes et fenêtres, et ainsi déterminer les passages obligés.
Placez ensuite vos détecteurs de telle sorte qu'on ne puisse pas les atteindre sans traverser leur périmètre de surveillance.
Même règle pour la centrale, le clavier et la sirène intérieure, placez-les de préférence dans le champ de surveillance d'un détecteur.
Exemple d'implantation dans un commerce
Entrée
Pour une installation conforme aux marques NF & A2P, le système doit être composé uniquement de périphériques certifiés NF & AA2P et doit composer au minimum :
- Une centrale / transmetteur ref. 432 14
- Un clavier ref. 432 34
- une sirène intérieure ref. 432 59
- un détecteur infrarouge ref. 431 28
ou un détector magnétique d'ouverture ref. 431 02.

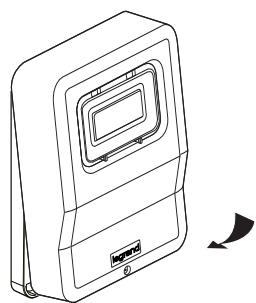

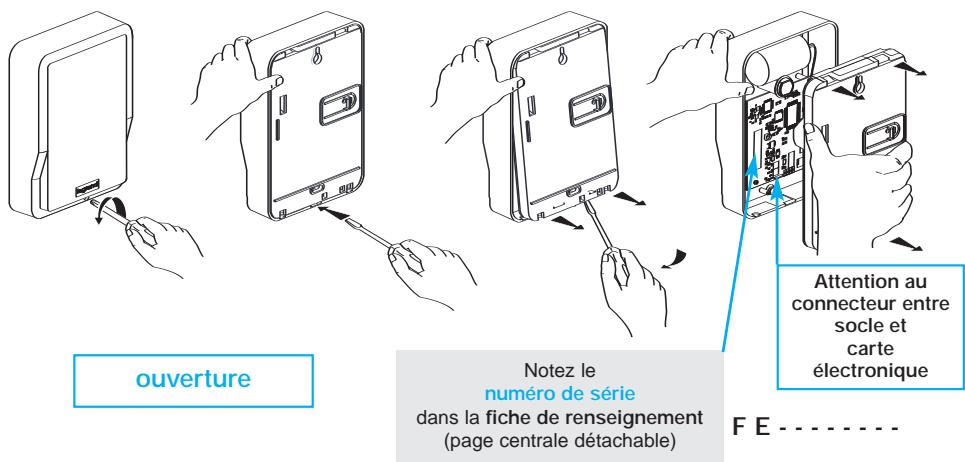

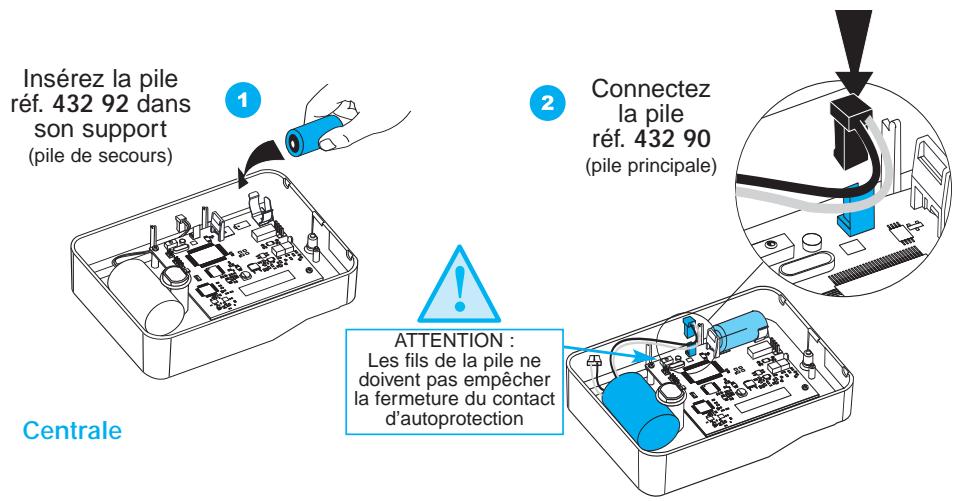

Centrale / transmetteur téléphonique
Réf. 432 14
Cœur de l'installation, la centrale constitue une passerelle entre les périphériques intrusion, les produits Comport In One by Legrand et le monde extérieur.
Équipée d'un transmetteur téléphonique, elle permet lorsqu'elle est raccordée à la ligne téléphonique l'accès au support Legrand durant l'installation pour une configuration personnalisée du système et / ou tout au long de l'utilisation.
Gestion de 4 zones d'alarme : chaque zone peut être constituée d'une zone de marche totale et d'une zone de marche partielle (une seule zone pour conformité NF & A2P).
Possibilité de commander des produits conformes In One by Legrand lors d'un changement d'état du système (marche / arrêt / alarme).
Nombres de périphériques : 31
Portée radio : 300 mètres en champ libre.
Bande de fréquences 868MHz (3 fréquences).
Dispositif d'autoprotection intégré.
Transmetteur : modem V23 à 1200 bauds, à connecter au réseau RTC.

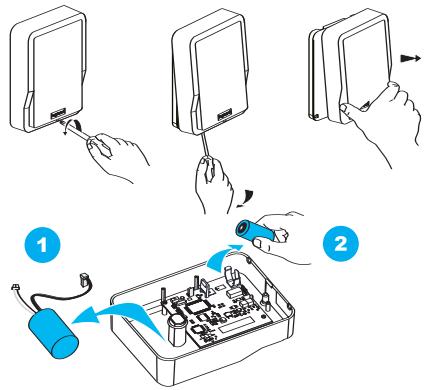

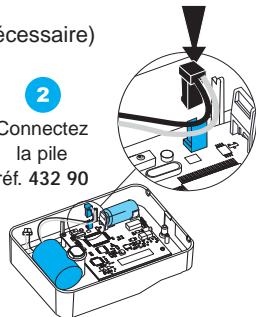

Alimentation : 1 pile ref. 432 90 et 1 pile ref. 432 92 (fournies).
Autonomie : 4 ans (selon utilisation).
Température d'utilisation : -10 à +55°C
IP41 / IK06
Dimensions en mm : Hauteur 170 / Largeur 125 / Profondeur 40
Certifiée NF et A2P type 2
Normes de référence : NF C 48205, NF C 48211, NF C 48212, NF C 48410,
NFC 48455

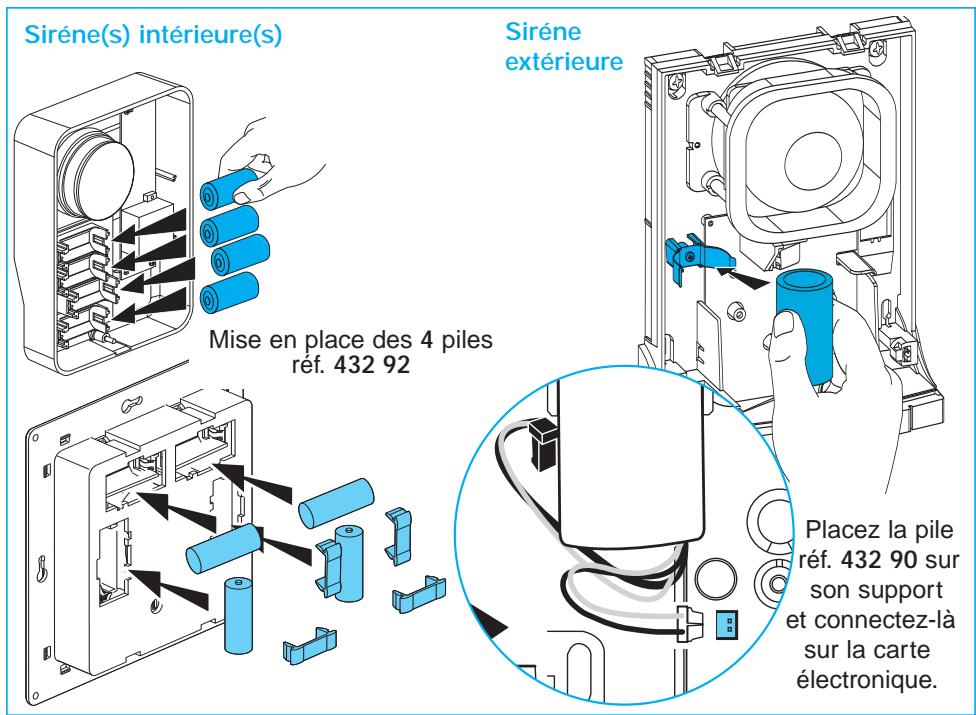

Sirènes intérieures
Réf. 432 59 & 675 09
En cas d'alarme, la sirène intérieure émet un son de forte puissance agressif et insoutenable destiné à faire fuir l'intrus sur ordre radio émis par la centrale. Elle informe l'utilisateur par un signal sonore lors de la mise en marche ou l'arrêt du système et pendant les temporisations.
Dispositif d'autoprotection intégré. Fonction carillon intégrée.
Portée radio : 300 mètres en champ libre.
Niveau sonore : 105dB(A) à 1 m (+/- 5dB).
Alimentation par 4 piles ref 432 92 (fournies).
Autonomie : 4 ans (selon utilisation).
Température d'utilisation: -10 à +55°C
Sirène ref. 432 59
Hauteur 170 mm
Largeur 125 mm
Profondeur 40 mm
IP41 / IK08
Sirène Céline ref. 675 09
Hauteur 150 mm
Largeur 150 mm
Profondeur 30 mm
IP40 / IK08
d'encastrement 2 × 2 postes
Reçoit les finitions
Celiane (voir
tableau de
choix dans le
catalogue général
Legrand).
Non certifiée NF et A2P

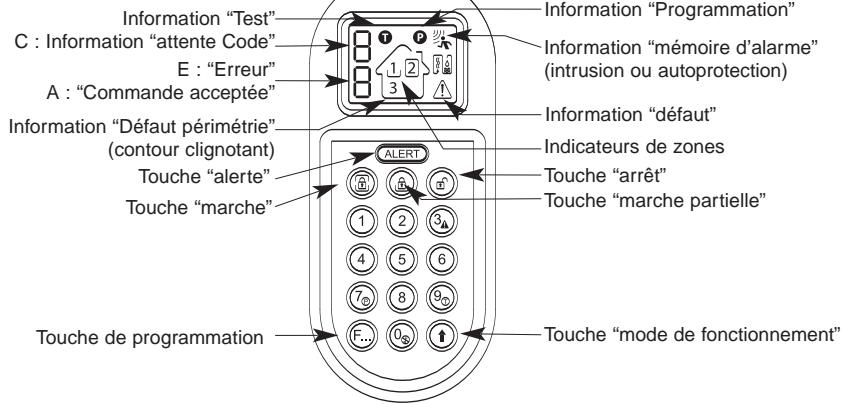

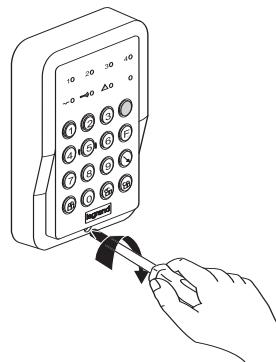

Réf. 432 34 & 675 01
Le clavier permet la mise en marche totale ou partielle et l'arrêt du système par code secret à 4 chiffres (8 codes utilisateurs possibles).
Bidirectionnel, il communique avec la centrale. Les voyants ou pictogrammes en face avant renseignent l'utilisateur sur l'état du système.
Il permet la commande de scénarios vers des produits de confort In One by Legrand sur deux canaux (touches 1 et 2)

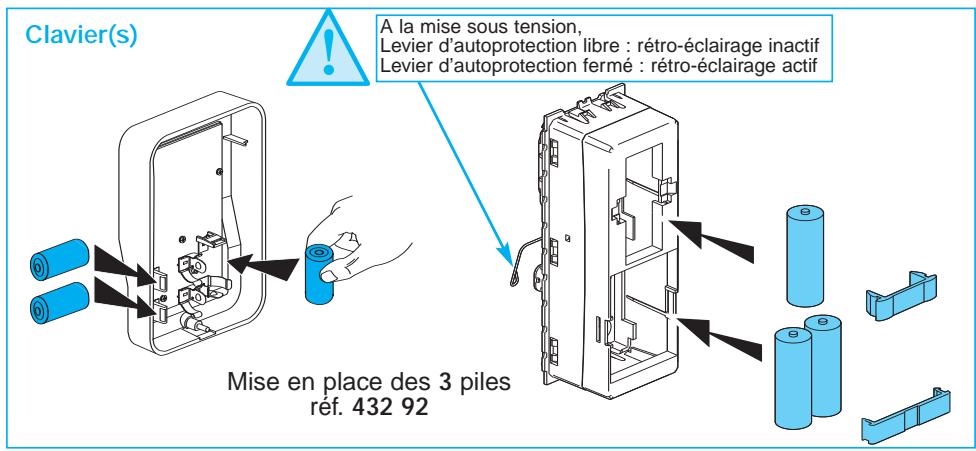

Dispositif d'autoprotection intégré Alimentation par 3 piles ref. 432 92 (fournies) Autonomie : 4 ans (selon utilisation) Température d'utilisation : -10 à +55°C
Clavier ref. 432 34
Portée radio : 300 m en
champ libre
Hauteur 145 mm
Largeur 98 mm
Profondeur 33 mm
IP41 / IK07
Certifié NF et A2P type 2
Normes de référence : NF C 48205,
NF C 48211, NF C 48410, NFC 48455

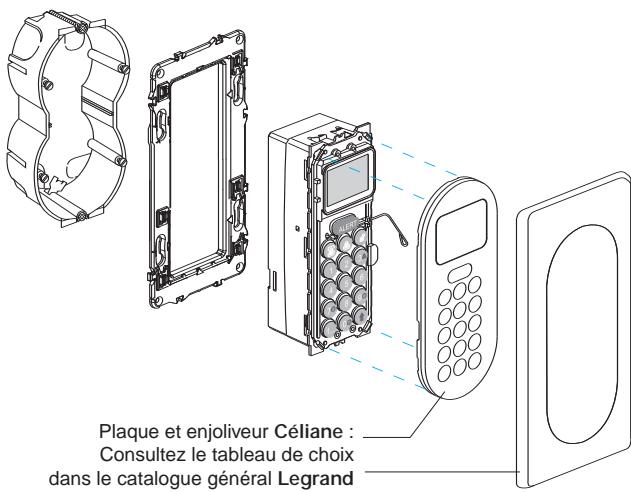

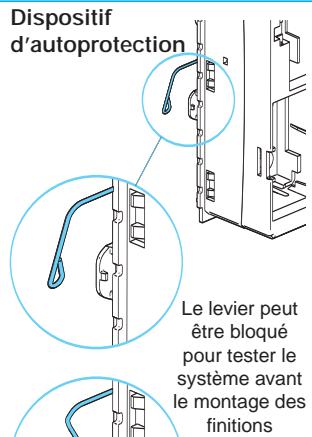

Clavier Celiane ref. 675 01
Hauteur 144 / Largeur 73 / Prof. 39 (dimensions en mm et sans la plaque) IP40 / IK04
À monter dans une boîte d'encastrement 2 postes et sur un support ref. 802 52 avec plaques et enjoliveurs selon la finition souhaitée (voir tableau de choix dans le catalogue général Legrand).
Non certifié NF et A2P
Clavier ref. 432 34 Clavier ref. 675 01

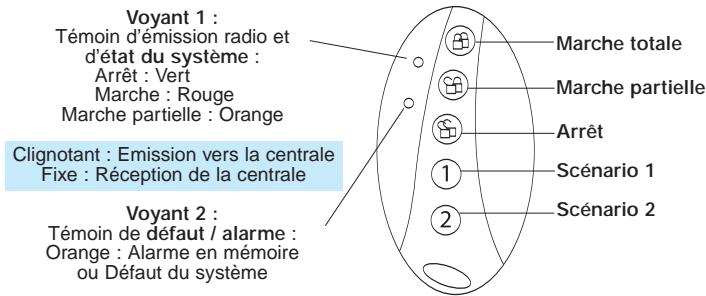

Télécommande
Ref. 432 30
La télécommande permet la mise en marche totale ou partielle et l'arrêt de l'installation.
Possibilité de lancer des scénarios vers des périphériques In One by Legrand sur deux canaux (touches 1 et 2) ou lors d'un changement d'état du système (marche / arrêt / alarme).
Liaison bidirectionnelle avec la centrale : les voyants renseignent l'utilisateur sur l'état du système lors d'un appui sur les touches marche, marche partielle ou arrêt.
Portée radio : 100 mètres en champ libre.
Alimentation par 1 pile ref. 432 93 (fournie).
Autonomie : 4 ans (selon utilisation).
Température d'utilisation: -10 à +55°C
IP40 / IK07 / Résistance à une chute libre d'une hauteur de 1 m.
Certifiée NF et A2P type 2
Normes de référence : NFC C 48205, NFC C 48211, NFC C 48410, NFC C 48455

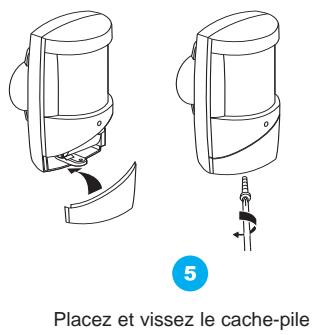

Détecteur de mouvements infrarouge
Réf. 431 28
Les détecteurs IR captent le rayonnement infrarouge émis par une personne passant dans leur champ de surveillance.

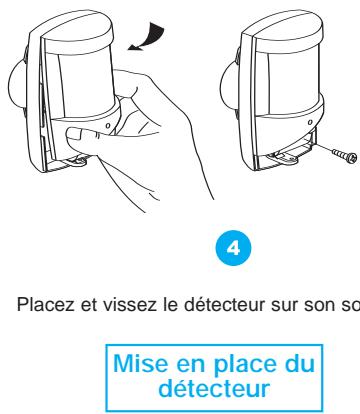

La rotule permet d'orienter le détecteur en fonction de la configuration du local à protéger.
Portée radio : 300 mètres en champ libre.
Réglage de sensibilité.
Portée : 5, 8 ou 13 mètres (configurable) / Angle.
Dispositif d'autoprotection intégré.

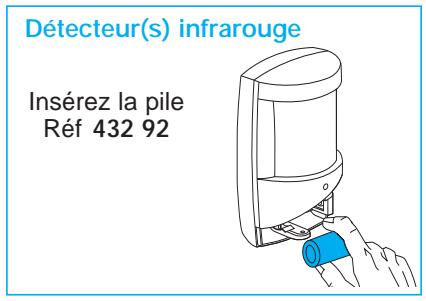

Alimentation par 1 pile ref 432 92 (fournie).
Autonomie : 4 ans (selon utilisation).
IP41 / IK04
Température d'utilisation : -10 à +55°C
Dimensions en mm : Hauteur 98 / Largeur 57 / Profondeur 65
Certifié NF et A2P type 2
Normes de référence : NF C 48205, NF C 48211, NF C 48225,
NFC48433, NFC48456

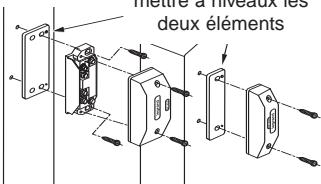

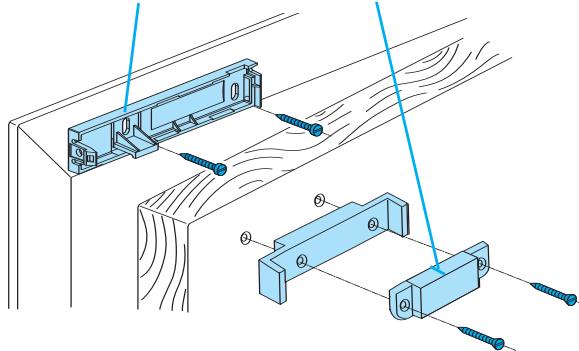

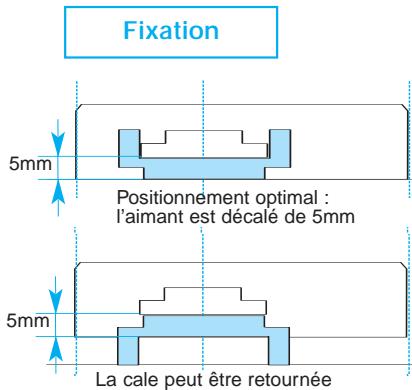

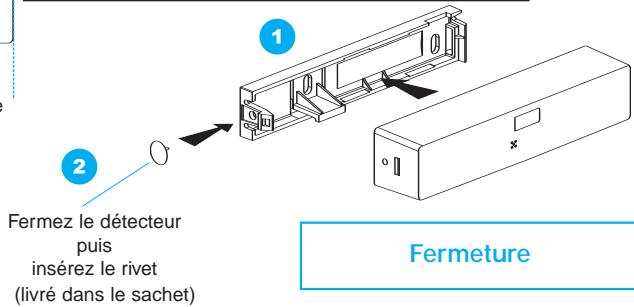

Détecteur d'ouverture
Réf. 431 02

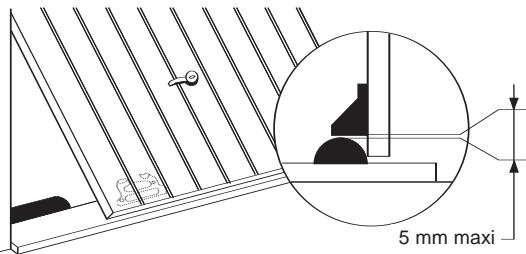

Le détecteur magnétique d'ouverture permet de surveiller une porte ou une fenêtre.

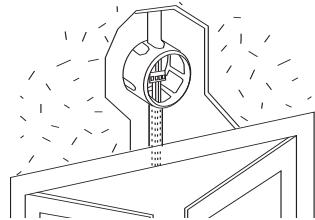

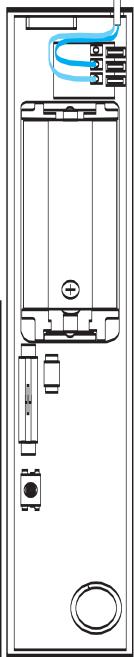

Un bornier permet le raccordement de détecteurs d'ouvertures filaires (non conforme NF & A2P).
Portée radio : 300 mètres en champ libre.
Dispositif d'autoprotection intégré.

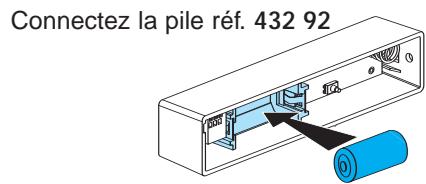

Alimentation par 1 pile ref. 432 92 (fournie).
Autonomie : 4 ans (selon utilisation).
Température d'utilisation : -10 à +55°C.
IP31 / IK06
Dimensions en mm : 120 x 26 x 23.
Certifié NF et A2P type 2
Normes de référence : NF C 48205, NF C 48211, NF C 48225,
NFC48227, NFC48266

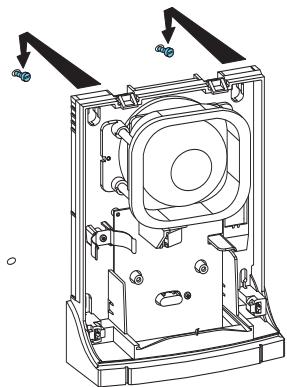

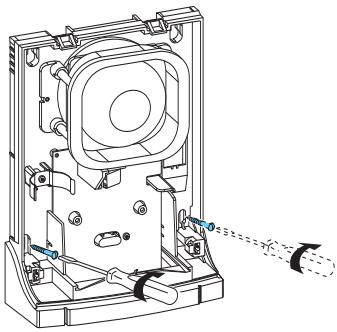

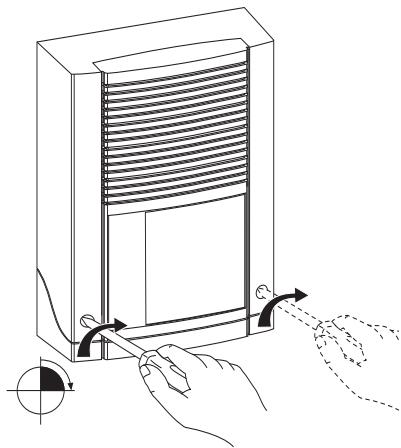

Sirène extérieure avec flash
Réf. 432 58
En cas d'alarme, la sirène extérieure émet un son de forte puissance pour faire fuir l'intrus.
Le clignotement du flash intégré prévient le voisinage.
Portée radio : 300 mètres en champ libre.
Dispositif d'autoprotection intégré.
Niveau sonore : 105 dB à 1 m (+/- 5 dB).
Durée des alarmes : intrusion 3 minutes / incendie 5 minutes.
Alimentation par 1 pile ref. 432 90 (fournie).
Autonomie : 4 ans (selon utilisation).
Dimensions en mm : 245 x 172 x 76
Température d'utilisation : -25 à +70°C
IP43 / IK08
Certifiée NF et A2P type 2
Normes de référence : NF C 48205, NF C 48250, NF C 48251,
NF C 48265, NF C 48465, NF C 48266
Contrôleur-enregistreur
Réf. 100 003
Disponible sur demande auprès du Service Relations Pro Legrand. Le contrôleur-enregistreur permet l'enregistrement et la restitution sur site des informations de mise en service, mise hors service et d'alarme pour une installation conforme NF et A2P.
Pour la mise en œuvre, voir le manuel d'installation du contrôleur-enregistreur.
Dimensions en mm : 367 x 273 x 165
Température d'utilisation: -10 à +40°C
IP55 / IK08
Certifié NF et A2P type 2
Norme de référence : NF C 48431

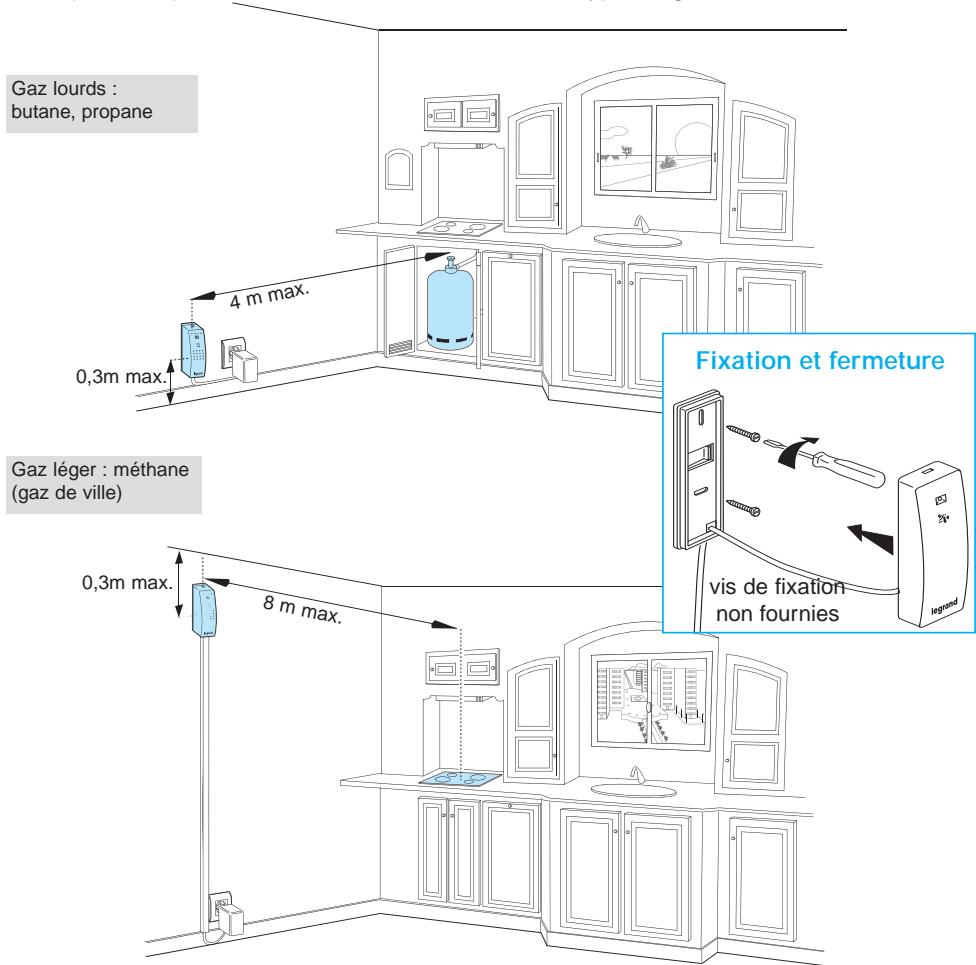

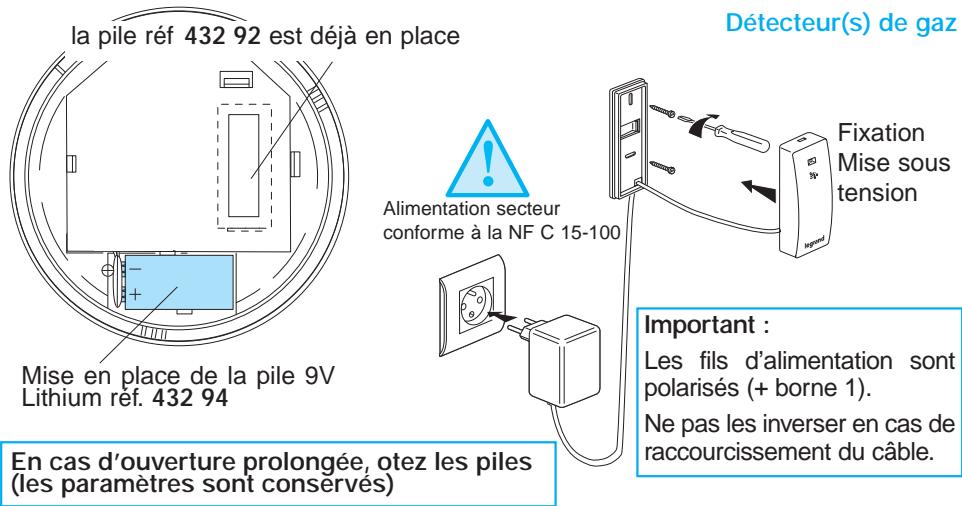

Détecteur de gaz
Réf. 431 29
Le détecteur de gaz permet de signaler toute fuite de gaz methane (gaz de ville), butane et propane.
Il transmet l'alarme à la centrale qui déclenche les sirènes
Alimentation par adaptateur secteur 9Vcc 250mA fourni
Sensibilité : 10% de la limite inférieure d'exploitation
Dimensions du détecteur en mm : 120 x 42 x30
Température d'utilisation : -10 à +40°C
IP30 / IK06

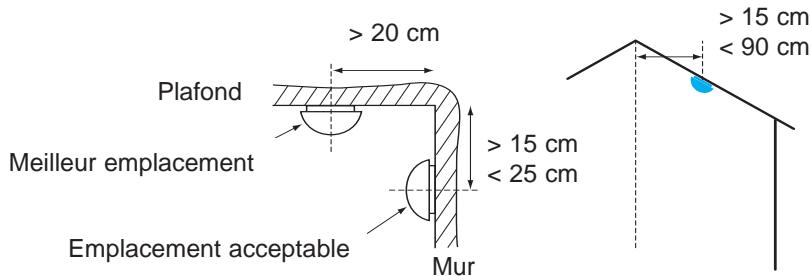

Détecteur de fumée
Réf. 431 30
Le détecteur de fumée déclenche une alarme dès qu'il détecte une fumée blanche.
Équipe de son propre buzzer, il alerte par un son strident dans la pièce où il est placé. Il transmet également l'alarme à la centrale qui déclenche les sirènes et le transmetteur téléphonique.
Portée radio : 300 mètres en champ libre
Autonomie : 4 ans (selon utilisation)
Dimensions : diamètre 120 mm / épaisseur 55 mm
Température d'utilisation : -10 à +40°C
IP20 / IK07

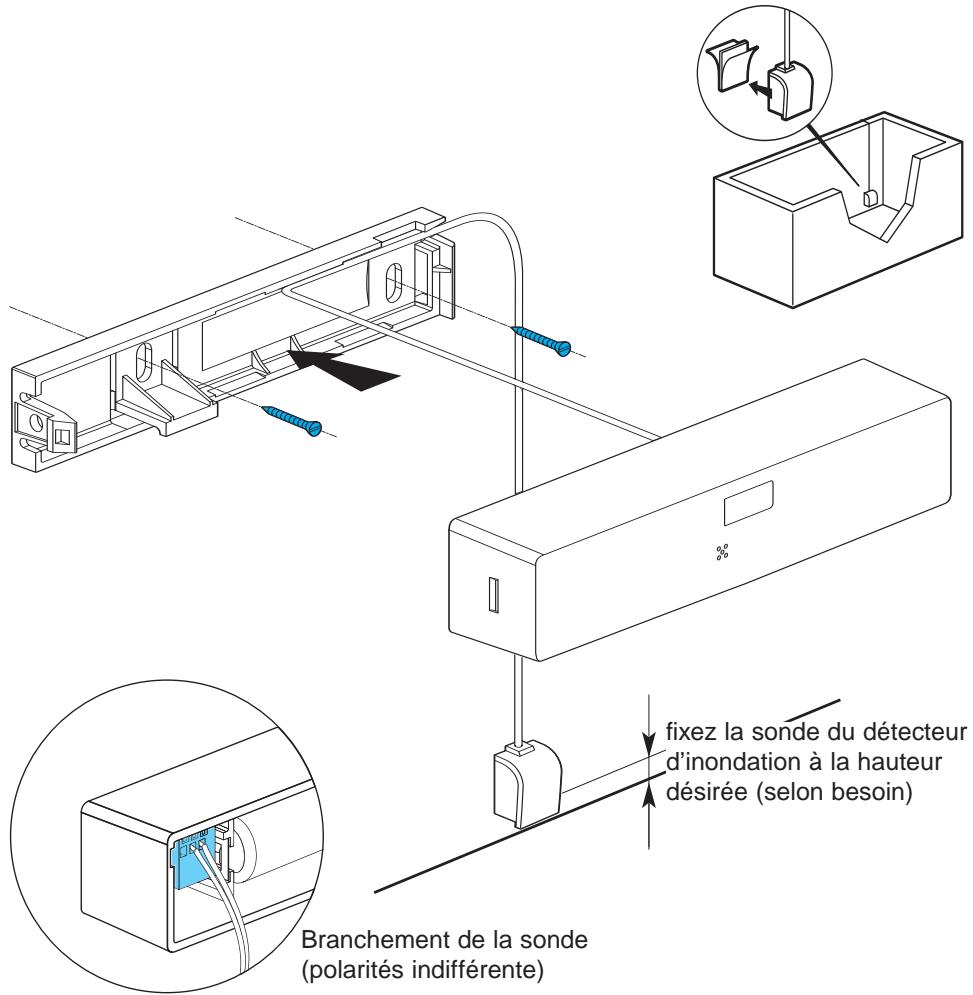

Détecteur d'inondation
Réf. 431 35
Le détecteur d'inondation permet de surveiller un local en cas de fuite d'eau ou de liquide conducteur.
Équipé d'une sonde raccordée au bornier, il est configuré et mis en service uniquement par l'intermédiaire du Service Relations Pro Legrand.
Portée radio : 300 mètres en champ libre
Alimentation par 1 pile ref. 43292 (fournie)
Autonomie : 4 ans (selon utilisation)
Température d'utilisation : -10 à +40°C
IP31 / IK06
Dimensions en mm : 120 x 26 x 23
Détecteur de température pour congélateur
Ref. 431 36
Le détecteur de température pour congélateur permet de surveiller un congélateur en cas de coupure d'alimentation ou défaut de fonctionnement. Il signale une remontée de température à -15°C.
Équipé d'une sonde à placer dans le congélateur, et raccordée au bornier, il est configuré et mis en service uniquement par l'intermédiaire du Service Relations Pro Legrand.
Portée radio : 300 mètres en champ libre
Alimentation par 1 pile ref. 432 92 (fournie)
Autonomie : 4 ans (selon utilisation)
Température d'utilisation : -10 à +40°C
IP31 / IK06
Dimensions en mm : 120 x 26 x 23
Pour ajouter des périphériques complémentaires à un système existant
Commencez à la page 16
Pour installer un système complet
Commencez ici :
Installation de la centrale

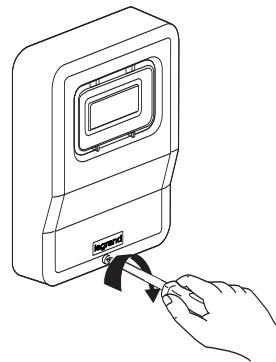

Dévissez la vis cruciforme située à l'avant.
Insérez un tournevis plat dans la fente située à l'arrière en partie arrière du socle. Faites levier avec le tournevis pour déconnecter le socle.
Extrayez le socle.
Installation de la centrale (suite)
Installez la centrale à proximité de l'arrivée de la ligne téléphonique.
Protégez votre installation des risques liés à la foudre à l'aide d'un parafoudre pour ligne téléphonique (Réf. 038 28)
Fixez le socle sur une surface plane par deux vis haut et bas (non fournies). Utilisez une troisième vis pour maintenir la languette d'autoprotection.
Important
Le transmetteur intégré dans l'alarme intrusion radio ref. 432 14 fonctionne uniquement sur une ligne téléphonique analogique RTC. Il est incompatible avec une ligne téléphonique dégroupée. Il est incompatible avec une ligne téléphonique numérique. Il est incompatible avec la sortie téléphonique d'une "box".
Fixation du socle

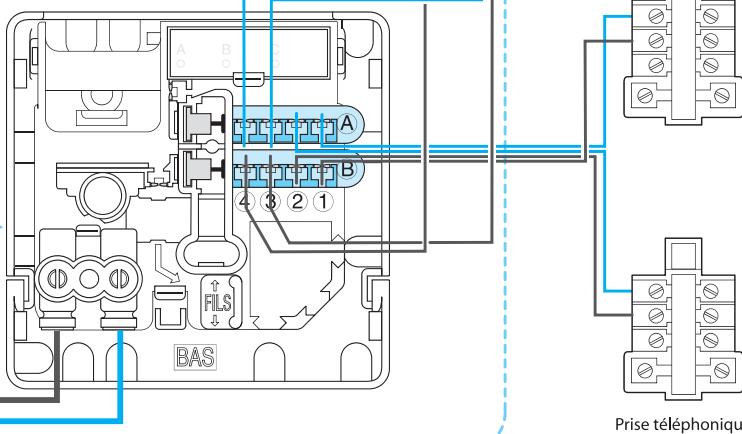

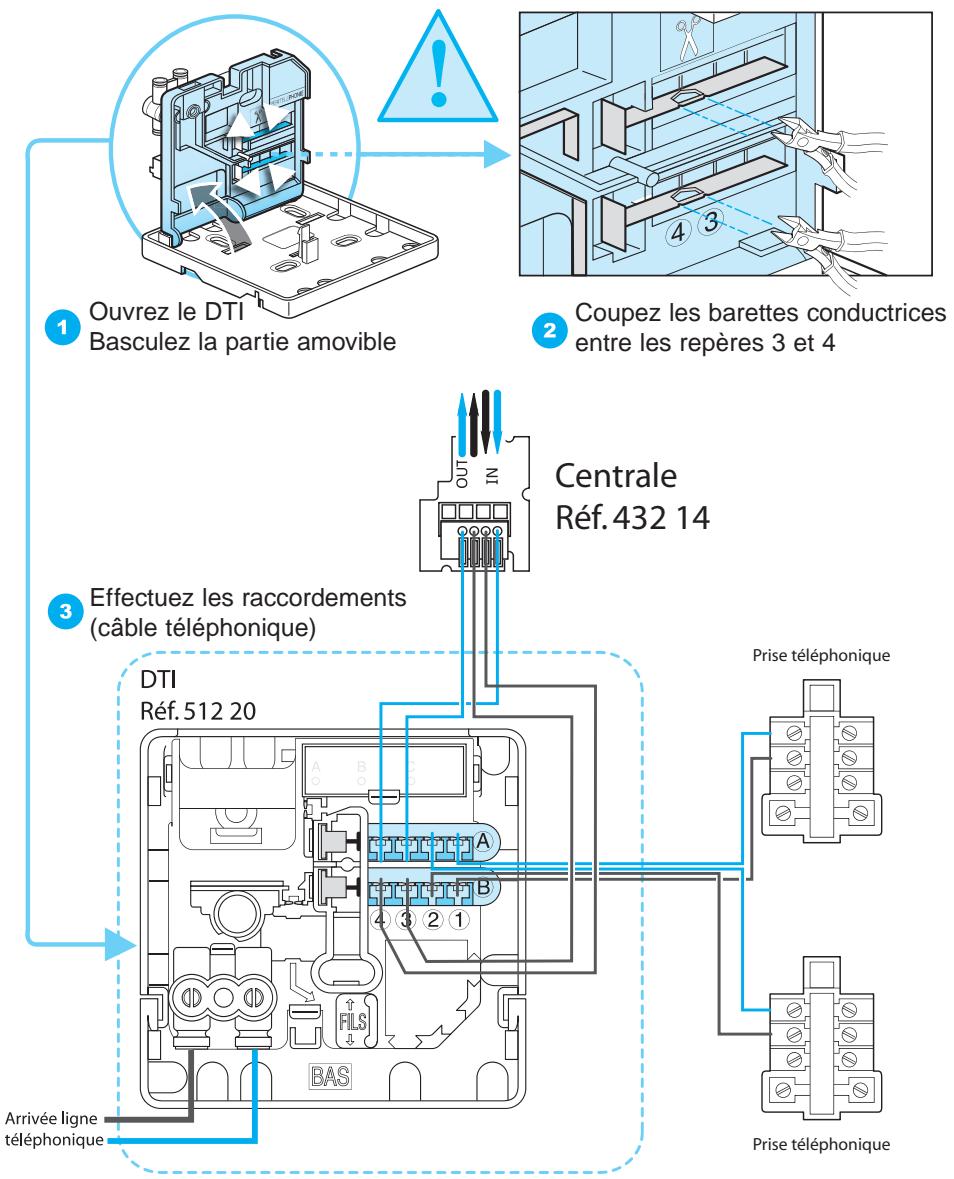

Câblage privilégié : en tête de ligne
Ce mode de raccordement est le plus sécuritaire : en cas d'appoint, l'alarme est prioritaire et coupe toute autre connexion (téléphone, ADSL)
Câblage permettant d'éviter la coupure de la ligne ADSL : en tête de ligne avec filtre ADSL maître
En cas d'appel sortant, l'alarme est prioritaire sur les autres téléphones, mais l'ADSL n'est pas coupé.

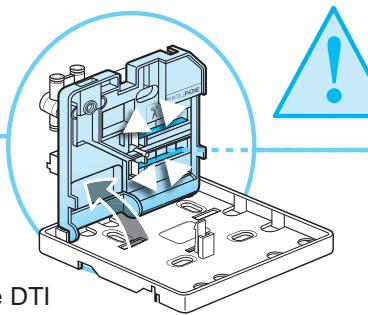

Ouvrez le DTI
Basculez la partie amovible

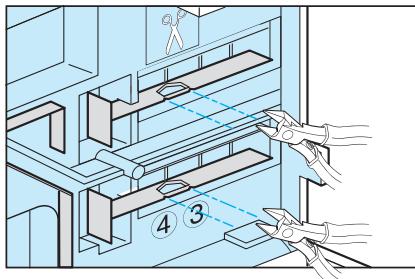

Coupez les barrettes conductrices entre les repères 3 et 4
Effectuez les
raccordements
(cable téléphonique)
Prise téléphonique
Alarme
Réf. 432 14
Arrivée ligne
déphonique
DTI
Réf. 512 20
Câblage acceptable temporairement mais non sécuritaire : sur une prise téléphonique existante.
ATTENTION : La transmission de l'alarme n'est pas prioritaire sur les téléphones !

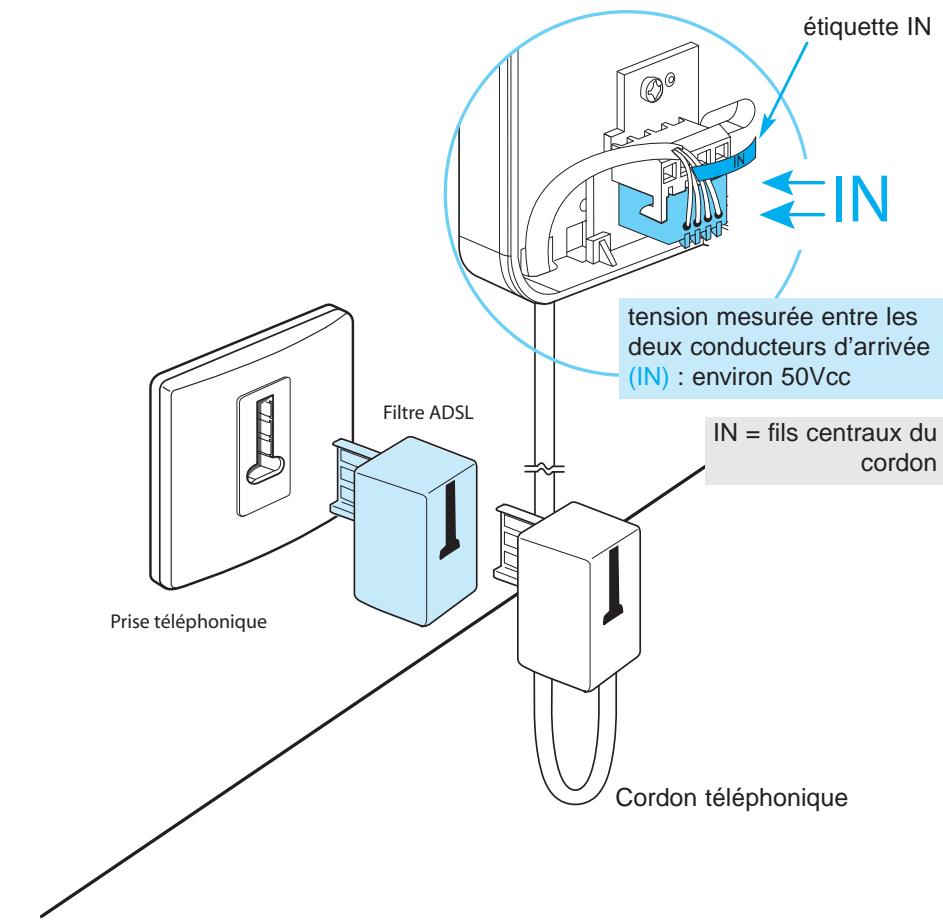

IMPORTANT : Attention à la présence d'ADSL
Mettre un filtre ADSL sur la prise téléphonique
Prévenez votre client : s'il a l'intention dans l'avenir d'être connecté à l'ADSL, il devra impérativement intercaler un contrôle ADSL

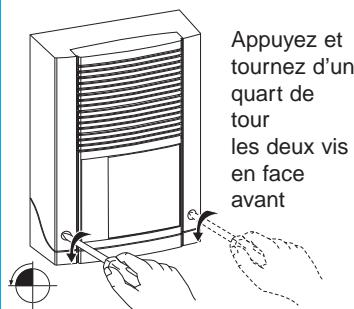

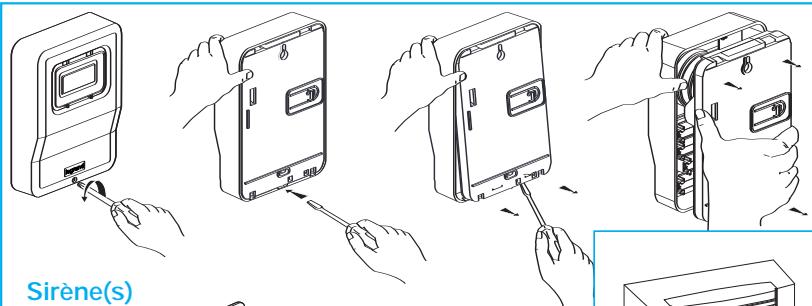

Ouverture des périphériques
Ouvrez tous les nouveaux périphériques pour noter leurs numéros de série sur la fiche de renseignements (page centrale)
Clavier(s)
Télécommande(s)
Ouvrez chaque télécommande.
Notez le n° de série
Insérez la pile ref. 432 93
Refermez.
Sirene(s)
n° de série : XXXXXXXXXX
Séquence extérieure
Détecteurs techniques
Détecteur(s) d'ouverture, inondation et congélateur
Enlevez légèrement le clip pour dégager le couvercle du socle
Déteceur(s) de fumée
Déteceur(s) de gaz
Pour une configuration distante par le service relations pro
Mise sous tension page suivante
Pour une configuration manuelle
Configuration locale page 36
Cette étape consiste à mettre les appareils sous tension avant leur installation.
Commencez par mettre en place les piles de la centrale:
Déteceur(s) d'ouverture, détecteur(s) d'inondation et d'élevation(s) de température
Positionnement du détecteur infrarouge :
Utilisez les profils de détection ci-dessous pour placer vos détecteurs d'infrarouge.
Positionnez-les de telle sorte qu'un intrus ne puisse atteindre le détecteur sans traverser la zone de détection.
Aucune source potentielle de chaleur (radiateur, baie vitrée, fenêtre ouverte ou entrouverte, animal, etc.) ne doit se situer à l'intérieur du périmètre sous surveillance.
Détecteur Ref. 431 28 Hauteur: 2,30 m perpendiculaire au sol
La rotule se fixe verticalement.
L'orientation se règle au moment du vissage de la rotule interne sur le socle (étape 2).
Fermeture
Détecteurs magnétiques d'ouverture :
Servez-vous des repères d'alignement du socle du détecteur et de l'aimant.
Utilisez la cale pour respecter un décalage de 5 mm environ entre le socle et l'aimant
Entrée bornier :
Résistance de boucle dans les modes NO et NF:
- ouverte pour R > 2,2 M
- fermée pour R < 22 KΩ
Câblage de détecteurs filaires. Page suivante.
Important :
Le bornier de raccordement aux détecteurs filaires est inactif par défaut.
Son activation se fait lors de la configuration du système par le Service Relations Pro.
| Distances de fonctionnement en mm (aveccale 5mm) | |||
| Type de fenêtre | Type de support | maxi ouverture | mini fermeture |
| bois pvc | 14 | 10 | |
| aluminium | 9 | 6 | |
| métal | 14 | 9 | |
| fer | 14 | 9 | |
| bois pvc | 12 | 11 | |
| aluminium | 12 | 11 | |
| métal | 12 | 11 | |
| fer | 10 | 7 | |
| bois pvc | 25 | 20 | |
| aluminium | 13 | 11 | |
| métal | 25 | 20 | |
| fer | 20 | 15 | |
Détecteurs filaires : fixation et raccordement au détecteur d'ouverture ref. 431 02
Détecteur magnétique saillie ref. 431 00 cales à utiliser pour mettre à niveau les deux éléments
Détecteur magnétique encastré ref. 431 01
fils dénudés : alarme
ATTENTION: Le détecteur d'ouverture ref. 431 02 avec détecteurs filaires
réf. 431 00, 431 01, 431 08, ou 431 10 est non conforme NF & A2P.
Détecteur magnétique pour porte de garage ref. 431 08
Détecteur de bris de glace ref. 431 10
Claviers
Clavier 432 34
Installez le clavier sur une surface plane.
emplacement de la vis d'autoprotection à l'arrachement
Fermeture
Clavier 675 01
Utilisez une boîte d’encastrement 2 postes / profondeur 40mm
Sirène interieure 432 59
Installez la sirène sur une surface plane.
La languette d'autoprotection ne doit pas s'enfoncer dans le mur.
Assurez-vous du bon contact entre le socle et le mur (contact d'autoprotection).
Fixation
emplacement de la vis d'autoprotection à l'arrachement
Sirene interieure 675 09
Utilisez une boîte d'encastrement 2x2 postes / profondeur 40mm
Le levier peut être bloqué pour tester le système avant le montage des finitions
Plaque et enjoliveur Céliane : Consultez le tableau de besoin dans le catalogue général Legrand
Sirène extérieure
Installez la sirène extérieure en hauteur pour rendre l'accessibilité plus difficile et améliorer la propagation du son.
Percez les 4 trous de fixations (diamètre 6 mm). Prévoir un dégagement de 10 cm au-dessus pour l'ouverture du capot.
Accrochez le socle sur les deux vis supérieures (vis de fixation non fournies)
Fixez le socle avec les deux vis inférieures (non fournies)
Vérifiez l'efficacité du contact d'autoprotection.
Important :
À chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation en mairie.
Fermez le capot
Détecteur de gaz :
Le transformateur alimentant le détecteur de gaz doit être raccordé à une prise secteur alimentée par une ligne munie d'un dispositif de protection conformément à la NFC 15-100.
Placez votre détecteur dans une pièce :
- contenant des équipements fonctionnant au gaz (cuisinière, chaufferie),
- où il n'y a pas de circulation d'air perpétuel ou un passage continu de personnes,
- où le détecteur ne peut être atteint directement par de l'eau, de la vapeur ou de l'huile (ex: au-dessus de la cuisine: à éviter).
Exemples d'implantation ci-dessous en fonction du type de gaz à détecter.
Détecteur de fumée :
Localisation : le détecteur doit être placé entre les zones de sommeil et les sources potentielles d'incendie : cuisine, garage...
Ne pas installer le(s) détecteur(s) dans les locaux humides (ex : salle de bain), poussièreux.
Positionnement : Ce détecteur doit être installé de préférence au plafond au centre de la pièce, sinon à plus de 20 cm de tout obstacle (mur, cloison, poutre,...) ou à plus de 60 cm de tout angle de la pièce.
En cas d'impossibilité, fixez le détecteur sur le mur à une distance comprise entre 15 et 25 cm du plafond ou à plus de 60 cm de tout angle de la pièce.
Fixation et fermeture
Fixez le socle au plafond
Positionnez le détecteur sur le socle et faites-lui faire une rotation dans le sens des aiguilles d'une montre jusqu'au verrouillage.
Il est impossible de fixer le détector sur le socle sans sa pile 9V.
Détecteur d'élevation de température pour congélateur
- Pour le détecteur d'inondation, placer la sonde à environ 2 cm du sol dans un local susceptible d'être inondé (salle de bain, cuisine...).
- Pour le détecteur d'élévation de température pour congélateur, placer la sonde le plus loin possible de l'ouverture du congélateur.
Attention: en cas de dégivrage, la centrale déclenche une alerte.
Fermeture de la centrale :
Contrôle du raccordement à la ligne téléphonique : Centrale fermée, vérifie que les téléphones fonctionnent
Pour une installation conforme aux marques NF et A2P, positionnez l'étiquette inviolable sur la vis de fermeture.
Avant la mise en service à distance par le Service Relations Pro, effectuez un premier essai de l'installation (description page 42)
Pour créer des scénarios vers des produits In One by Legrand :
Scénarios de vie (Produits In One by Legrand) page 32
Contactez le Service Relations Pro Legrand au :
0 810 48 48 48 (n° Azur)
pour fixer la date et l'heure de la configuration à distance
Cette procédure à distance par liaison téléphonique consistera à :
- Identifier le chantier,
- Ajuster les paramètres du système en fonction des souhaits de votre client. Vérifier le bon fonctionnement de chaque élément.
Vos notes :
- Changement des codes : page 34
Associer des produits de confort in one by legrand
Le système d'alarme intrusion peut lancer des scénarios RF vers des Produits de Confort In One by Legrand lors des changements d'état du système (marche, marche partielle, arrêt ou lors d'un départ en alarme), par un événement déclencheur, ou par l'intermédiaire des touches 1 et 2 du clavier et de la télécommande.
Procedure de configuration de produits de confort in one by legrand:
Attendez une seconde entre chaque étape
| Clavier réf. 432 34 | Clavier réf. 675 01 | |
| 1 Composez la séquence suivante sur un clavier | 7 | 7 |
| 2 Composez le code "installateur" valide (code usine 3456) | X X X X | X X X X |
| 3 Composez ensuite la séquence : | F. 2 | f... 2 |
| 4 Pour associer la touche 1 à un produit de comport, tapez : | 1 F. | 1 f... |
| Pendant toute la durée d'envoi des trames radio, Levoyant "défait périmétrie" du clavier réf. 432 34 clignote l'afficheur du clavier réf. 675 01 indique P | ~ 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 |
Pour créer un autre scénario, reprenez la procédure au début en remplaçant l'étape 4 par la séquence de touches correspondant à votre besoin :
| Pour associer la touche 2 à un produit de comport, tapez : | Clavier réf. 432 34 | Clavier réf. 675 01 |
| Pour associer la mise en marche à un produit de comport, tapez : | 2 F.. | 2 f... |
| Pour associer la mise à l'arrêt à un produit de comport, tapez : | 4 F.. | 4 f... |
| Pour associer la mise en marche partielle à un produit de comport, tapez | 6 F.. | 6 f... |
| Pour associer le départ en alarmé à un produit de comport, tapez : | 8 F.. | 8 f... |
Remarques :
- Les produits de Confort In One que vous associez au système doivent être alimentés.
- Si vous dépassez le délai (l'indicateur "défaut périmétrie" est éteint), recommencez la séquence depuis le début (étape 1)
- Après l'étape 6, la centrale revient à son état initial (état d'arrêt)
Attention
Les canaux 3, 4, 5, 6, 7 et 8 sont réservés à la commande du contrôleur-enregistreur pour une installation conforme aux marques NF et A2P.
La suppression de l'association Produits de Confort sur ces canaux provoque la non-conformité de l'installation à la certification NF et A2P.
Procédure de suppression de produits de confort in one by legrand:
Attendez une seconde entre chaque étape
| Clavier réf. 432 34 | Clavier réf. 675 01 | |
| 1 Composez la séquence suivante sur un clavier : | 7 | 7p |
| 2 Composez le code "installateur" valide (code usine 3456) : | X X X X | X X X X |
| 3 Composez ensuite la séquence : | F.. 3 | f.. 3a |
| 4 Pour supprimer l'association de la touche ①, tapez : | 1 F.. | 1 f.. |
| 5 Pour terminer la programmation, appuyez sur la touche | ||
| Suppression d'un autre scenario : repreneze la procédure à l'étape 1 en remplaçant l'étape 4 par la séquence de touches correspondant à votre besoin (voir tableau " création de scénarios" ci-dessus) | ||
| Clavier réf. 432 34 | Clavier réf. 675 01 | |
| 1 Composez la séquence suivante sur un clavier : | 7 | 7@ |
| 2 Composez le code "installateur" valide (code usine 1 1 1 1) : | X X X X | X X X X |
| 3 Composez ensuite la séquence : | F.. 4 | f... 4 |
| 4 Pour désactiver tous les scénarios In One, tapez : | F.. | f... |
| 5 Pour terminer la programmation, appuyez sur la touche | ||
| Activation des scénarios : repreneze la procédure à l'étape 1 en remplaçant l'étape 4 par la séquence : | ||
| Pour activer tous les scénarios In One, tapez : | F.. | f... |
Changement du code installateur
Attendez une seconde entre chaque étape
Changement du code utilisé 1
Attendez une seconde entre chaque étape.
1. Composez la série suivante au clavier : 2. Composez le code installateur valide
L'évont"defaute périmétrie"duclavier réf.432 34 clignote L'afficheur du clavier réf.67501 indique P
3 Avant 30 secondes, composez la séquence : 4 Composez ensuite le nouveau code utilisateur 5 Composez une seconde fois le nouveau code utilisateur 6 Pour terminer, appuyez sur la touche
Clavier ref. 432 34
Clavier ref. 675 01
Changement des codes utilisateurs 2 à 8
Dans la série 3, la touche (1) représente le numéro d'utilisateur.
- Pour l'utilisateur 2, composez la séquence :
- Pour l'utilisateur 3,
etc. jusqu'à 8
Suppression du code utilisateur u
(U = 1 a 8)
Attendez une seconde entre chaque étape
1. Composez la série suivante sur un clavier : 2. Composez le code installer valide : (code usine 3 4 5 6)
Levoyant"défautperimétrie"duclavierref.43234clignote L'afficheur duclavierref.67501indiqueP
Avant 30 secondes, composez la séquence : Composez ensuite le numéro d'utilisateur U à supprimer (U = 1 à 8) suivi de la touche F Pour terminer, appuyez sur la touche
Clavier ref. 432 34
Clavier ref. 675 01
Remarque :
Durant ces procédures, deux appuis sur la touche ARRET du clavier permet d'abandonner la séquence en cours sans minoriser les changements.
Tous les codes doivent être différents.
Lors de la saisie d'un code à la mise en marche ou à l'arrêt, seuls les quatre derniers chiffres sont pris en compte.
Si vous saisissez trois fois de suite un code erroné, une alarme silencieuse est transmise (si le système est raccordé au Service Legrand).
Lors de la configuration locale, les paramètres programmes sont conformes NF & A2P sauf indication contraire. Localement, il n'est pas possible de créer plusieurs zones, ni d'activer le transmetteur téléphonique, ni les options contrôle-enregistreur.
Avant d'ajouter un périphérique sur un système raccordé au service Legrand, appelez le Service Relation Pro au 0810 48 48 48.
Utilisez les procédures suivantes pour ajouter un périphérique sur un système non raccordé à la ligne téléphonique.
La configuration locale permet d'associer des périhériques à une centrale sans faire appel aux Services techniques Legrand.
Il est possible d'associer les périphériques suivants :
- détecteurs d'ouverture ou de mouvement actifs en marche totale et partielle et en mode immédiat ou temporisé,
- sirènes intérieures et extérieures,
- claviers et télécommandes,
- détecteurs techniques de fumée et de gaz.
La configuration locale s'effectue au moyen d'un clavier ref. 432 34 ou 675 01.
Les périphériques à associer doivent être ouverts et non alimentés (sauf les télécommandes dont la pile doit être en place).
Respectez impérativement les différentes étapes :
• Entrée en mode programmation • Ajout de péripérisque ou suppression • Sortie du mode programmation afin que les paramètres soient mémorisés.
Conseil : Familiarisez-vous avec les procédures et notez les paramètres désirés pour chaque périphérique avant de commencer (utilisez la "fiche de renseignements")

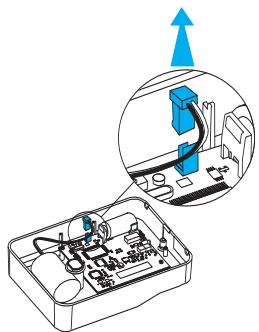

Arrêt total du système
(cas d'un système déjà installé)
Système à l'arrêt, ouvre la centrale
Si une sirène déclenchée : ARRET + code Installateur
Déconnectez les deux piles. Déconnectez la pile ref 432 90 et enlevez la pile ref 432 92.
Entrée en mode programmation
Pour effectuer la programmation, vous devez disposer d'un clavier ref. 432 34 ou 675 01.
S'il a déjà été associé à la centrale, il peut rester en place.
Poussoir
1. Insérez la pile ref. 432 92 dans la centrale. 2. Dès que la led rouge s'allume en fixe, appuyez sur le poussoir puis relachez.
- La led s'éteint puis clignote 3 Eloignez la centrale d'au moins 50 cm des périphériques que vous allez ajouter
En cas d'erreur, la led clignote très rapidement (reset)
Déconnectez la pile plus de 10 secondes et reprenez la procédure
4 Insérez les 3 piles ref. 432 92 dans le clavier. Si le clavier est déjà associé à la centrale et alimenté, il peut rester en place. Passez directement à l'étape 5. 5 Appuyez sur la touche marche du clavier.
Attendez l'allumage de la LED zone 4 en vert pour le clavier ref. 431 34
ou attendez que l'écran affiche 4
Pour le clavier ref. 675 01
6. Appuyez sur la touche marche du clavier une seconde fois.
La LED zone 3 s'allume en orange ou l'écran affiche 4 / P
Après une seconde environ, l'affichage s'interrompt
Led rouge
Clavier ref. 432 34 Clavier ref. 675 01
La LED ZONE 4 s'allume en vert
10 20 30
O 000O △O O
La led ZONE 3 s'allume en orange
10 20 30
O 00 O 0
Remarque :
Si le clavier n'est pas déjà associé à la centrale et si vous souhaitez que l'appui sur la touche ALERTE soit
inactif, replacez l'étape 6 par : Appuyez sur la touche arrêt
Après 10 minutes sans action, la centrale sort du mode programmation sans sauvegarder
2 Apprentissage d'un périphérique
La centrale est en mode "programmation" (procédure pages 36-37) : vous pouvez ajouter manuellement un périphérique au moyen du clavier "maître" :
- Apprentissage d'une télécommande ref 432 30
1. Appuyez sur la touche arrêt
du clavier maître,
2 Appuyez à la fois sur la touche marche (B) et la touche arrêt (D) de la télécommande à associer à votre système.
Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 40
- Apprentissage d'un clavier ref 432 34 ou 675 01
Le fonctionnement du clavier sera le suivant : - l'appui sur la touche ALERTE provoque : alarme sonore et tran
Appuyez sur la touche marche
du clavier maître,
2 Insérez les 3 piles ref 432 92 dans le clavier que vous désirez ajouter au système
Remarque: Si vous préférez que l'appui sur la touche ALERTE soit inactif, remplacez l'appui sur la touche marché du clavier maître par un appui sur la touche arrêt
Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 40
- Apprentissage d'une sirène intérieure ref 432 59 ou 675 09
Le fonctionnement sera le suivant :
- la sirène signale également les changements d'état du système
Appuyez sur la touche marche/arrêt
duclavier,
2 Alimentez la sirène en insérant ses 4 piles ref 432 92.
Attention
Pour une installation conforme aux marques NF et A2P, au moins une des sirènes intérieures de l'installation doit être configurée avec les bips de confirmation sonore aux changements d'état. Celle-ci doit être disposée de façon que ces signalisations sonores seront audibles depuis les points d'accès à la zone protégée.
Remarque: Si vous ne souhaitez pas que la sirène émette des bips de confirmation sonore aux changements d'état, appuyez sur la touche arrêt au lieu d'appuyer sur la touche marche.
Passez au paragraphe suivant ou au paragraphe : "Sortie du mode programmation" page 40
- Apprentissage d'une sirène extérieure ref 432 58
1. Appuyez sur la touche arrêt du clavier. 2. Alimentez la sirène en insérant sa pile ref 432 90.
Remarque: Si vous souhaitez que la sirène émette des "clacs" de confirmation sonore aux changements d'état du système, appuyez sur la touche marche au lieu d'appuyer sur la touche arrêt.
Passez au périphérique suivant ou au paragraphe : “Sortie du mode programmation page” 40
-Apprentissage d'un détecteur d'ouverture ref 431 02
La centrale est en mode programmation et un clavier "maître" a été défini (pages 36 & 37)
Procédez ainsi pour chaque détecteur (un seul à la fois) :
1 Appuyez brièvement ou jusqu'au second bip (appui long) sur la touche marche partielle
Le fonctionnement du détecteur sera : - mode périmétrique (ouverture signalée à la mise en marche),
- déclenchement immédiat
- actif en marche partielle.
2 Alimentez le détecteur en insérant sa pile ref 432 92 : la LED du détecteur clignote.
Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 40
- Apprentissage d'un détecteur de mouvements ref 431 28
Principe : lors de l'apprentissage du détecteur, le choix de la touche sur le clavier “maître” et la durée d'appui (étape 1) conditionne le mode de fonctionnement du détecteur :
Déclenchement immédiat
Déclenchement temporisé
Fonctionnement en marche seulement
Fonctionnement en marche partie
Effectuez un appui bref
Effectuez un appui long
Utilisez la touche marche
Utilisez la touche marche partie
La centrale est en mode programmation et un clavier "maître" a été défini (pages 36 & 37)
Procédez ainsi pour chaque détecteur (un seul à la fois) :
1 Appuyez brièvement ou jusqu'au second bip (appui long) sur la touche du clavier correspondant à votre choix :
| MODE DE FONCTIONNEMENT | ACTION SUR CLAVIER MAITRE 432 34 ou 675 01 | |
| déclenchement immédiat actif en marche (pas en marche partie) | appui bref sur la touche marche | |
| déclenchement temporisé actif en marche (pas en marche partie) | appui long sur la touche marche | |
| déclenchement immédiat actif en marche partie (et totale) | appui bref sur la touche marche partie | |
| déclenchement temporisé actif en marche partie (et totale) | appui long sur la touche marche partie | |
2 Alimentez le détecteur en insérant sa pile ref 432 92 : la LED du détecteur clignote.
Passez au périphérique suivant ou au paragraphe : “Sortie du mode programmation” page 40
-Apprentissage d'un détecteur technique de gaz ref 431 29 ou d'un détecteur de fumée ref 431 30
Le fonctionnement sera le suivant :
- Le détector est actif en permanence,
- il déclenche les sirènes en cas de détention
Pressez la touche alerte
ALERT
duclavier,
2 Alimentez le détecteur technique en connectant sa source d'alimentation (pile 9V Lithium ref 432 94 pour le détecteur de fumée ref. 431 30, ou adaptateur secteur pour le détecteur de gaz ref. 431 29)
Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 40
Note : Les détecteurs d'inondation et de température sont configurables uniquement par le service Relations Pro
Modification d'un périphérique (système non raccordé uniquement)
Pour modifier les paramètres d'un périphérique, supprimez-le puis effectuez un nouvel apprentissage avec les paramètres souhaités (voir ci-dessous).
Suppression d'un périphérique (système non raccordé uniquement)
Cette procédure vous permet de supprimer manuellement un périphérique de votre système au moyen du clavier maître identifié précédemment par la centrale
Entrée en mode programmation, page 37 puis :
1. Appuyez pendant au moins 3 secondes sur la touche arrêt du clavier maître, (le clavier émet un deuxième "bip" lorsque l'appui long est reconnu) 2. Appuyez une fois sur la touche alerte ALERT du clavier maître,
(Attention : si vous appuyez une seconde fois sur la touche alerte, vous supprimez tout périphérique du système, présent ou non !)
Otez puis remettez en place la (ou les) pile(s) du périphérique à supprimer.
Pour supprimer un autre périhérique, reprenez cette procédure depuis l'étape 1
Note : le clavier utilisé en tant que clavier maître ne peut pas être supprimé.
Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" ci-dessous

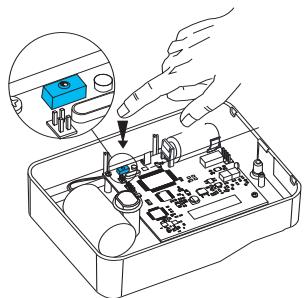

3 Sortie du mode programmation
La procédure suivante doit être obligatoirement effectuée afin que la centrale enregistre les paramètres modifiés en mode programmation :
1 Appuyez sur le poussoir de la centrale jusqu'à ce que la led rouge s'allume (environ 5 secondes). La led rouge de la centrale clignote rapidement pendant quelques secondes après libération du pouvoir. 2 Raccordez le connecteur de la pile ref. 432 90. 3 Fermez la centrale.
IMPORTANT : les deux piles doivent être connectées
Installation des périphériques : page 18 à 29
page 20
page 22
page 24 - 25
page 27 - 29
page 26
Essai de l'installation : page suivante
La centrale reconnaît ses périphériques associés dans l'heure suivant sa mise sous tension.
Il est recommandé de procéder à une vérification mensuelle du système. Lors du passage en mode test, la centrale appelle le serveur.
Passage en mode TEST
1. Composez la série suivante sur un clavier. 2. Composez le code installateur valide.
La sirène intérieure émet le son "carillon"
L'installation est en mode TEST
Si un ou plusieurs voyants de zones ne clignotent pas en vert, reportez-vous à la page 44

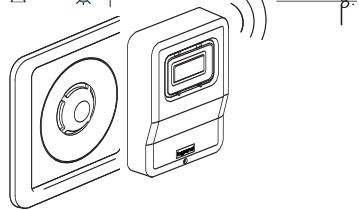

Contrôle des détecteurs infrarouges
Passez dans le champ du détecteur à vérifier
Clavier ref. 432 34
Clavier ref. 675 01
Le voyant rouge du détecteur s'allume. La sirène intérieure émet le son "carillon".
Contrôle des détecteurs d'ouverture
Le voyant rouge du détecteur s'allume. La sirène intérieure émet le son "carillon".
Pour vérifier le fonctionnement des détecteurs de bris de glace, donnez un coup sec sur la vitre à quelques centimètres du détecteur avec le dos d'un tournevis
(possible uniquement après activation du bornier par le Service Relations Pro)
Contrôle des détecteurs techniques
Contrôle des détecteurs de fumée :
- Appuyez pendant 10 secondes sur le bouton test du détecteur à contrôleur (jusqu'à entendre un bip émis par le détecteur) :
Contrôle des détecteurs de gaz :
- Une minute au moins après la mise sous tension, laissez échapper le gaz d'un briquet (sans la flamme) au niveau des orifices de détection du détecteur de gaz à contrôle :
Contrôle des détecteurs d'inondation :
(après configuration par le Service Relations Pro Legrand)
- Mettez les électrodes de la sonde en contact
avec une éponge humide :
Contrôle des détecteurs d'élevation de température :
(après configuration par le Service Relations Pro Legrand)
- Sonde en place dans le congélateur, réchauffez
la sonde dans vos doigts :
Le voyant rouge du détecteur s'allume La sirène interieure émet le son "carillon"
Le voyant rouge du détecteur s'allume. La sirène intérieure émet le son "carillon".
Le voyant rouge du détecteur s'allume La sirène interieure émet le son "carillon"
Contrôle des sirènes
Appuyez sur la touche
ou (ALERT) du clavier
Les sirènes intérieure(s) et extérieure(s) déclenchent pour 90 s. Pour interrompre : sortez du mode TEST
Sortie du mode TEST
Appuyez sur la touche
duclavier
Après 10 minutes sans action, le système sort de lui-même du mode TEST
Les voyants de zone du clavier ref. 432 34 s'allument en vert fixe (système à l'arrêt). La sirène intérieure émet un bip long.
Contrôle des claviers
Mise à l'arrêt du système.
1. Composez un code utilisateur valide sur un clavier. 2. Appuyez sur la touche ARRET.
Les voyants des zones utilisées s'allument en vert fixe sur le clavier ref. 432 34.
L'afficheur du clavier ref. 675 01 indique que la zone 1 est à l'arrêt
Clavier ref. 432 34 Clavier ref. 675 01
20 30
Contrôle des télécommandes :
Appuyez sur la touche "arrêt" de la télécommande à contrôle :
Le voyant 1 (vert) de la télécommande clignote : la télécommande émet vers la centrale, puis le voyant 1 s'allume en vert fixe : la télécommande a reçu l'information d'état du système émis par la centrale, système à l'arrêt.
Le clignotement du voyant 2 (jaune) lors d'une commande indique un défaut pile télécommande.
Lorsqu'une information de défaut s'affiche sur le clavier, il est possible d'identifier le type de défaut et la famille du périphérique incriminé en mode TEST :
Passage en mode TEST
1. Composez la série suivante sur un clavier. 2. Composez le code installé valide.
Clavier ref. 432 34
Clavier ref. 675 01
3 Identifiez le produit concerné (ou la famille) et la nature du défaut :
Famille de produit
1 Centrale 2 Sirène(s) 3 Clavier(s) 4 Déteceur(s)
Nature du défaut selon la couleur du voyant
Rouge fixe
Rouge clignant
Orange fixe
Orange clignante
Vert
Autoprotection
Ligne téléphonique
Pile
Supervision radio
Pas de défaut
Famille de produit
Centrale Sirène(s) 3 Clavier(s) Déteceur(s)
Autoprotection L Ligne téléphonique P Pile Supervision radio
Famille(s) en début
Un nouvel appui sur la touche
permet de détailler le défaut en cours
et de faire défiler les défauts dans
l'ordre suivant :
- autoprotection
- ligne téléphonique - pile
- supervision
Réparez le défaut
| ROUGEFIXE A | ROUGECLIGNOTANT L | ORANGEFIXEP | ORANGECLIGNOTANT S | |
| 1 CENTRALE | Vérifier l'installation de la centrale | Vérifier le raccordement téléphonique | Changer les deux piles de la centrale | |
| 2 SIRENE(S) | Vérifier l'installation de la sirène 1 | Changer toutes les piles de la sirène 1 | Contacter le Service Relations Pro LEGRAND au 0810 48 48 48 | |
| 3 CLAVIER(S) 3 | Vérifier l'installation du clavier 1 | Changer toutes les piles du clavier 1 | ||
| 4 DETECTEUR(S) | Vérifier l'installation du détecteur 2 | Changer la pile du détecteur concerné 2 |
Si l'installation comprend plusieurs sirènes ou claviers, appelez le Service Relations Pro pour vous aider à identifier le produit en début. Le détecteur en mouvement ou d'ouverture en début clignote plusieurs fois au lieu d'une seule lors d'une détection en mode TEST (ou reste éteint s'il est hors service). 3 Si le défaut pile concerne une télécommande, le voyant jaune de celle-ci clignote lors d'une commande.
Sortez du mode TEST
Appuyez sur la touche
duclavier
Mise en marche
1 Sur le clavier, composez un "code utiliser" valide. 2 Appuyez sur la touche marche.
Les voyants des détecteurs clignotent
sirène intérieure émet une mélodie
Le voyant des zones concernées s'allume en rouge après quelques secondes (*)
Clavier ref. 675 01
L'afficheur indique l'état du système (^*)
Exemple : zone 1 sous surveillance
La sirène intérieure signale les 10 dernières secondes de la temporisation de sortie.
Mise à l'arrêt
1. Sur le clavier, composez un "code utilisateur" valide. 2. Appuyez sur la touche arrêt.
Les voyants des détecteurs clignotent
biliip
La sirène intérieure émet un bip long (^**)
Pour une mise en marche ou à l'arrêt silencieuse, tapez : avant l'étape 1.
Clavier ref. 432 34
20 30 40
Les voyants des zones concernées s'allument en vert après quelques secondes.
Clavier ref. 675 01
L'afficheur indique l'état du système (^*)
Exemple : zone 1 à l'arrêt
Si un déclenchement a eu lieu pendant que le système était sous surveillance, l'information "mémoire d'alarme" est visible sur le clavier pendant quelques secondes lors de la mise à l'arrêt. La sirène intérieure émet trois séries de bips après le bip long d'arrêt.
Anomalie
En cas d'anomalie sur le système, la sirène intérieure émet trois séries de bips courts après la signalisation sonore de mise en marche (^**)
Si l'information "défaut périphérie" est affichée (^**) un détecteur d'ouverture configuré en "périphérie" est en défaut (fenêtre ouverte)
Clavier ref. 432 34
Clavier ref. 675 01
Mettez le système à l'arrêt et vérifiez les portes et fenêtres équipées d'un détecteur d'ouverture.
2 Si l'information "défaut" est affichée, le système présente un défaut (défaut pile / défaut communication radio / défaut sur la ligne téléphonique / produit ouvert, etc...)
Clavier ref. 432 34
Clavier ref. 675 01
Contactez le Service Relations Pro Legrand pour connaître la nature du défaut et y remédier ou identifiez le défaut à partir d'un clavier de l'installation *** (description en page 44).
- Par défaut, seule la zone 1 est générée (les autres zones sont configurables uniquement à distance). ** Selon les paramètres du système configurés lors de la mise en service. *** Selon la version du logiciel de la centrale.
Changement des piles
Lorsque la pile d'un élément du système est usée, l'indication "défaut" est affichée sur le(s) clavier(s)
Voir page 44 : "identification de défaut".
1 Système à l'arrêt, ouvrez la centrale
Si une sirène déclenchée : ARRET + code utilisateur
2 Déconnectez les deux piles de la centrale. 3 Remplacez les piles des périphériques (si nécessaire).
Toutes les piles d'un même produit doivent être remplacées en même temps par des piles du même type, de même marque et de même date de fabrication (achetées en même temps).
4 Remplacez les deux piles de la centrale (si nécessaire)
Insérez la pile réf. 432 92 dans son support
Connectez la pile ref. 432 90
Les piles usagées doivent être ramenées chez votre distributeur.
Ne jetez jamais de piles à la poubelle!
5 Fixez la centrale sur son support
Si le système est raccordé aux Services Legrand, la centrale appelle le serveur sécurisé dès qu'elle est connectée à la ligne téléphonique.
La centrale se synchronise avec ses périphériques dans l'heure qui suit (pendant ce laps de temps, le clavier signale un dernier : ne pas en tenir compte)
Nettoyage
Nettoyez régulièrement les appareils avec un chiffon doux légèrement humide et du savon.
Fiche de renseignements alarme intrusion radio multiservice
À remplir et retourner par télécopie au Service Relations Pro avant le rendez-vous fixé avec votre Conseiller Technique au : 0 810 48 00 00
La configuration de base est conforme à la certification NF et A2P. Toute modification de cette configuration peut entraîner une non-conformité de l'installation. Renseignements auprès du Service Relations Pro Legrand.
Principaux parametres configurables par le service relations PRO
- Libellé de chaque élément du système
- Temporisations d'entrée et de sortie par détecteur
- Réglage de sensibilité et portée des détecteurs de mouvements
- Activation / déactivation du bornier des détecteurs d'ouverture
- Activation des détecteurs techniques inondation / élévation de température
- Création et organisation des zones (1 à 4)
- Affection des utilisateurs (8 codes possibles) ou claviers selon les zones
- Affection des sirènes selon les zones
- Réglage des sirènes (durée, type de son, niveaux sonores, durée flash) Mode de fonctionnement des détecteurs selon l'état du système (M/A/P)
- Appels entrants (association avec répondeur ou fax)
- Activation / déactivation du transmetteur
- Activation et configuration du contrôleur-enregistreur
0810 48 48 48 (prix d'appel local)
du lundi au vendredi 8h à 18h
Courrier:128av. deLattredetassigny
87045 Limoges Cedex - France
Fax: 0810480000 (prix d'appel local)
Web: www.legrand.fr
Fiche de renseignements
À remplir et retourner au Service Relations Pro Legrand
avant le rendez-vous fixé avec votre Conseiller Technique au : 0 810 48 00 00
Installateur
Raison sociale :
Nom :
Prenom :
Téfi:
Tél mobile :
Télécopie :
Adresse :
Utilisateur
Raison sociale :
Nom :
Prénom :
N°et rue:
Code postal:
Localité :
Tél domicile :
ADSL: OUI
Standard téléphonique : OUI □ Si oui, indiquer le préfixe :
E-mail :
NON
NON
Installation conforme NF et A2P
oui
NON
N° de téléphone à composer :
TéI n°1
Tel n°2
Tel n°3
Code personnel (pour acquérir l'alarme par téléphone) :
| appareil | numéro de série | emplacement | zone | temporisation | réglage | partiel | |||||||
| centrale | □ entrée 30 s / sortie 60 s□ entrée _ / sortie _ | ||||||||||||
| clavier | □ ALERTE immediate | □ ALERTE inactive | |||||||||||
| sirène interieure | durée sirène□ 90 s □120 s | Signalisation sonore de changement d'etat □ | |||||||||||
| détecteur IR 1 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | |||||||||||
| détecteur IR 2 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | |||||||||||
| détecteur IR 3 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | |||||||||||
| détecteur IR 4 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | |||||||||||
| détecteur IR 5 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | |||||||||||
| détecteur IR 6 | □ temporisé | portée (m) 5□ 8□13□faisceaux 3□ 2□ 1□ | |||||||||||
| sirène extérieure | durée sirène□ 90 s □120 s | FlashChangement d'etat □Délai avant sirène _ s | |||||||||||
| telécommande | |||||||||||||
| telécommande | |||||||||||||
| détecteur d'ouverture | □ temporisé | □ bornier actif | |||||||||||
| détecteur d'ouverture | □ temporisé | □ bornier actif | |||||||||||
SNC au capital de 6 200 000 EUR
128, av. du Maréchal-de-Lattre-de-Tassigny
87045 Limoges Cedex - France
05568787+
télex:580048F
télécopier:0555068888
