7T11 - Montre à quartz SEIKO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre à quartz
Marque	SEIKO
Modèle	7T11
Calibre	7T11
Alimentation	Pile SEIKO SR927SW, 1 pièce
Autonomie de la pile	Environ 5 ans (moins de 2 h/jour d'utilisation du chronomètre)
Fréquence de l'oscillateur	32 768 Hz
Précision	Moins de 15 secondes par mois (à une température de 5 à 35 °C)
Plage de température de fonctionnement	-10 °C à +60 °C
Système de commande	Moteur pas à pas, 3 pièces
Affichage de l'heure	Aiguilles des heures, minutes, 24 heures et petite trotteuse (incréments de 1 seconde)
Fonctions du chronomètre	12 heures, incréments d'une seconde ; mesure et libération du temps intermédiaire
Affichage du chronomètre	Trotteuse (1 sec), aiguille des minutes (1 min), aiguille des heures (12 h)
Échelles	Tachymètre et télémètre
Couronne	Type à vis d'arrêt sur certains modèles
Entretien	Consulter le Livre de Garantie Mondiale et Instructions ci-joint
Sécurité	Ne pas court-circuiter, démonter, chauffer ou jeter la pile au feu ; tenir hors de portée des enfants
Remplacement de la pile	Faire remplacer par un concessionnaire SEIKO agréé

FOIRE AUX QUESTIONS - 7T11 SEIKO

Comment régler l'heure sur ma montre SEIKO 7T11 ?

Tirez la couronne lorsque la petite trotteuse est à 12 heures. Réglez d'abord les aiguilles des heures et des minutes, en vérifiant l'AM/PM avec l'aiguille 24 heures. Faites avancer les minutes de 4 à 5 minutes puis revenez à la minute exacte. Enfin, réglez la position zéro des aiguilles du chronomètre si nécessaire.

Comment remettre les aiguilles du chronomètre à zéro ?

Tirez la couronne en position de réglage. Appuyez sur le bouton A pendant 2 secondes ou plus pour entrer en mode de réglage. Utilisez le bouton B pour amener chaque aiguille à la position 0 (appui bref pour un pas, maintien pour un mouvement rapide). Répétez pour la trotteuse puis pour les aiguilles des heures et minutes. Repoussez la couronne.

Comment utiliser le chronomètre ?

Appuyez sur le bouton A pour démarrer et arrêter le chronomètre. Appuyez sur le bouton B pour remettre à zéro. Pour mesurer un temps intermédiaire, appuyez sur B pendant la mesure ; un nouvel appui sur B libère le temps intermédiaire et reprend la mesure en cours. Le chronomètre s'arrête automatiquement après 12 heures.

Que faire si les aiguilles du chronomètre ne reviennent pas à zéro ?

Suivez la procédure de réglage de la position des aiguilles du chronomètre : tirez la couronne, appuyez sur A pendant 2 secondes, puis ajustez chaque aiguille avec le bouton B jusqu'à la position 0. Effectuez ce réglage en même temps que le réglage de l'heure.

Comment utiliser l'échelle de tachymètre ?

Mesurez le temps nécessaire pour parcourir 1 km (ou 1 mile) avec le chronomètre. La trotteuse du chronomètre indique la vitesse moyenne sur l'échelle. Par exemple, si elle indique 90 pour 1 km, la vitesse est de 90 km/h. Pour une distance différente, multipliez la valeur lue par la distance (en km ou mile).

Comment utiliser le télémètre ?

Déclenchez le chronomètre en voyant un éclair (bouton A). Arrêtez-le en entendant le tonnerre. L'échelle du télémètre (graduée pour 1 km en 3 secondes) indique une distance approximative. Notez que le résultat n'est qu'une indication et ne doit pas être utilisé pour se protéger de la foudre.

Quelle pile utilise ma montre et combien de temps dure-t-elle ?

La pile est une SEIKO SR927SW. Sa durée de vie est d'environ 5 ans, mais peut être réduite si le chronomètre est utilisé plus de 2 heures par jour. Lorsque la pile est faible, la petite trotteuse se déplace par intervalles de 2 secondes. Faites la remplacer rapidement par un concessionnaire SEIKO agréé.

Comment fonctionne la couronne à vis d'arrêt ?

Si votre montre en est équipée, dévissez la couronne en tournant dans le sens antihoraire avant de l'utiliser. Après réglage, revissez-la en la poussant doucement et en tournant dans le sens horaire jusqu'à ce qu'elle soit bloquée. Ne forcez pas pour éviter d'endommager le filetage.

Ma montre est-elle étanche ?

La notice ne précise pas le niveau d'étanchéité. La couronne à vis d'arrêt (si présente) améliore l'étanchéité. Pour toute utilisation dans l'eau, consultez un concessionnaire SEIKO agréé.

Comment entretenir ma montre SEIKO 7T11 ?

Reportez-vous à la section 'POUR PRESERVER LA QUALITE DE LA MONTRE' dans le Livre de Garantie Mondiale et Instructions fourni. Évitez les chocs, les températures extrêmes et les champs magnétiques. Faites remplacer la pile dès que nécessaire par un professionnel.

MODE D'EMPLOI 7T11 SEIKO

En ce qui concerne l'entretien de votre montre, veillez-vous reporter à "POUR PRESERVER LA QUALITE DE LA MONTRE" dans le Livre de Garantie Mondiale et Instructions ci-joint.

SEIKO CAL. 7T11

TEMPS Aiguilles de 24 heures, des heures, des minutes et petite trotteuse CHRONOMÉTURE

Chronomètre comptant jusqu'à 12 heures en incrémentss d'une seconde.

Quand le chronomètre atteint 12 heures, il s'arrête automatiquement.

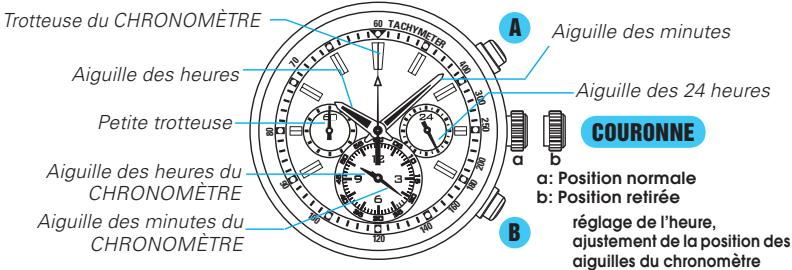

Affichage et boutons

• Certains modèles sont dotés d'une couronne de type à vis d'arrêt. Si c'est le cas pour votre montre, reportez-vous à 'COURONNE DE TYPE À VIS D'ARRÊT' à la page 43.
• Il se peut que des illustrations simplifiées soient utilisées dans les sections ultérieures de ce manuel.

Réglage de l'heure et de la position des aiguilles du chronométrage

• Cette montre est conçue de sorte que les réglages suivants soient effectués alors que la couronne est à la position retirée :

1) réglage de l'heure 2) ajustement de la position des aiguilles du chronomètre

Lorsque la couronne a été retirée, veillez à effectuer les deux réglages ci-dessus avant de repousser la couronne.

COURONNE Retirez-la lorsque la petite trotteuse arrive à la position 12 heures. La petite trotteuse s'arrête alors sur le champ.

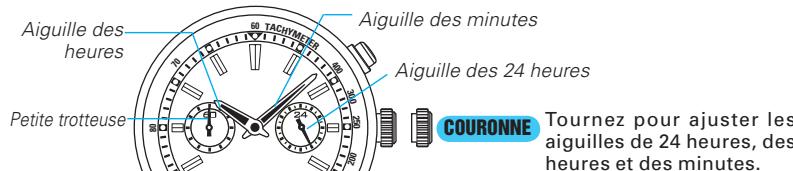

1. Réglage de l'heure

1. Sila couronne est retiree pendant que fonction le chronometre, les aiguilles du CHRONOMETRE seront automatiquement ramenées à zéro.
2. Il est conseillé que les aiguilles soient amenées à quelques minutes en avance sur l'heure actuelle en tenant compte de la durée requise pour ajuster, au besoin, la position des aiguilles du CHRONOMÉTRÉ.
3. Lors du réglage de l'aiguille des heures, assurez-vous que le réglage AM/PM (matin/soir) est correct en vérifiant la position de l'aiguille de 24 heures.
4. Lors du réglage de l'aiguille des minutes, dépassez de 4 à 5 minutes le moment voulu, puis revenez en arrêté à la minute exacte.

2. Réglage de la position des aiguilles du chronomètre

Si les aiguilles du CHRONOMETRE ne sont pas à la position 0, procédez comme suit pour les y ramener.

Trotteuse du CHRONOMÉTRE

Appuyez pendant 2 secondes ou plus.

La montre sale au mode de réglage de la position des aiguilles du CHRONOMETRE.

Appuyez à nouveau pendant 2 secondes ou plus.

La trotteuse du CHRONOMÉTRE effectue un tour complet.

B Appuyez de façon répétée pour amener la trotteuse du CHRONOMÉTRE à la position 0.

L'aiguille tourne rapidement si le bouton B est maintenu enfoncé.

Trotteuse du CHRONOMÉTURE Aiguilles des heures et des minutes du CHRONOMÉTURE

Appuyez pendant 2 secondes ou plus.

Les aiguilles des heures et des minutes du CHRONOMÉTRE effectuent un tour complet.

Appuyez de façon répétée pour amener les aiguilles des heures et des minutes à la position 0.

• Les aiguilles tournent rapidement si le bouton B est maintenu enfoncé. Le mouvement de l'aiguille des heures du CHRONOMÉTRÉ et de l'aiguille des minutes du CHRONOMÉTRÉ est interconnecté.
• Ne continues pas d'appuyer pendant plus de 2 secondes sur le bouton A après avoir reglelesaigulligesdesheures et des minutes du CHRONOMETRE et la trotteuse du CHRONOMETRE. Si vous le faites par erreur, repoussez la couronne à sa position normale et recommencez les mêmes démarches depuis le début.

Une fois que tous les ajustements sont terminés, repoussez à la position normale.

Chronométrage

• Le chronomètre peut mesurer jusqu'à 12 heures en incrémentS de 1 seconde. Au-delà de 12 heures, le chronomètre s'arrête automatiquement.
• La durée mesurée est indiquée par la trotteuse de CHRONOMETRE sur le grand cadran et par les aiguilles des heures et des minutes sur le sous-cadran qui se trouve à la position 6 heures.
• La mesure du temps intermédiaire est possible.

La durée mesurée est indiquée par les trois aiguilles du CHRONOMETRE : la trotteuse du CHRONOMETRE, l'aiguille des minutes du CHRONOMETRE et l'aiguille des heures du CHRONOMETRE.

1 heure 48 minutes et 10 secondes

• Si les aiguilles du CHRONOMETRE ne reviennent pas à leur position 0 respective lors de la réinitialisation du chronomètre, effectuez les démarches énoncées sous "RéGLAGE DE L'HEURE ET DE LA POSITION DES AIGUILLES DU CHRONOMETRE". Le réglage de la position des aiguilles du chronomètre doit être effectué au même moment que le réglage de l'heure.

Si les aiguilles du chronométre tournent

1. Appuyez sur le bouton A pour arrêter le chronomètre.
2. Appuyez sur le bouton B pour réinitialiser le chronomètre.

Si les aiguilles du chronométre sont arrêtées

Appuyez sur le bouton B pour réinitialiser le chronomètre.

Si la mesure du temps intermédiaire est affichée pendant que le chronomètre fonctionne.

1. Appuyez sur le bouton B pour faire avancer rapidement les aiguilles du chronomètre. Ultérieurement, les aiguilles du chronomètre reviendront à la mesure en cours.
2. Appuyez sur le bouton A pour arrêter le chronomètre.
3. Appuyez sur le bouton B pour réinitialiser le chronomètre.

1. Appuyez sur le bouton B pour faire avancer rapidement les aiguilles du chronomètre. Ultérieurement, les aiguilles du chronomètre s'arrêtent.
2. Appuyez sur le bouton B pour réinitialiser le chronomètre.

Fonctionnement du chronométrage

MARCHE ARRET

R. A. Z.

MARCHE

ARRÉT

REMISE EN MARCHE

ARRET

R. A. Z.

• La remise en marche et l'arrêt du chronomètre peuvent être répétés par poussées sur le bouton A.

MARCHE

TEMPS INTERMÉDIAIRE

LIBERATION TEMPS

ARRET

R. A. Z.

• La mesure et la libération du temps intermédiaire peuvent être répétées par poussées sur le bouton B.

MARCHE

TEMPS

D'ARRIVEE

1er CONCURRENT

ARRIVEE 2e

CONCURRENT

TEMPS

D' ARRIVEE

2e CONCURRENT

Couronne de type à VIS d'arrêt

Certains modèles sont munis d'un mécanisme à vis d'arrêt, destiné à immobiliser la couronne lorsqu'elle n'est pas utilisée. Le vissage de la couronne contribuera à éviter les erreurs de fonctionnement et il améliorera l'étanchéité de la montre. Il est nécessaire de desserrer la couronne de type à vis d'arrêt avant de l'utiliser. Après avoir utilisé la couronne, prenez soin de l'immobiliser à nouveau par sa vis d'arrêt. Comment utiliser la couronne de type à vis d'arrêt

Laissez la couronne fermement visée tant que vous ne devez pas l'utiliser.

[Déblocage de la couronne de type à vis d'arrêt]

Tournez la couronne dans le sens antihoraire.

La couronne est alors débloquée et elle peut être utilisée.

[Blocage de la couronne de type à vis d'arrêt]

Après avoir fini d'utiliser la couronne, tournez-la dans le sens inverse en la poussant doucement contre le boîtier de la montre jusqu'à ce qu'elle s'arrête.

• Lors du blocage de la couronne, tournez-la lentement et délicatement en vous assurant que sa vis est convenablement engagée. Veillez à ne pas l'enforcer avec force, car vous pourriez endommager le trou de vis, prévu dans le boîtier.

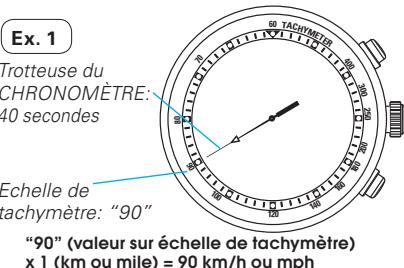

Pour mesurer la vitesse horaire moyenne d'un véhicule

Utilisez le chronomètre pour déterminer combien de secondes il faut pour parcourir 1 km ou 1 mile. L'échelle de tachymètre indiquée par la trotteuse du CHRONOMÉTRE indique la vitesse moyenne par heure.

L'échelle de tachymètre est utilisable uniquement si la durée requise est inférieure à 60 secondes.

Ex. 1: Si la distance mesurée est portée à 2 km (ou miles) ou est réduite à 0,5 km (ou mile) et que la trotteuse du CHRONOMÉTRE indique “90” sur l'échelle de tachymètre: “90” (valeur sur échelle de tachymètre) x 2 (km ou mile) = 180 km/h ou mph “90” (valeur sur échelle de tachymètre) x 0,5 (km ou mile) = 45 km/h ou mph

Pour mesurer la cadence horaire d'une tâche

Utilisez le chronomètre pour mesurer la durée requise pour terminer une tâche. L'échelle de tachymètre indiquée par la trotteuse du CHRONOMÉTURE indique le nombre moyen de tâches effectuées par heure.

Ex. 2 "180" (valeur sur échelle de tachymètre) x 1 fachoze = 180 faches par heures

Ex. 2: Si 15 tâches sont accomplies en 20 secondes:

"180" (valeur sur échelle de tachymètre) x 15 tâches = 2.700 tâches/heure

• Le télémetre peut fournir une indication approximative de la distance entre une source de lumière et une source de son. Le télémetre indique la distance entre votre emplacement et un objet qui émet une lumière et un son. Par exemple, il peut mesurer la distance par rapport à l'endroit où la foudre a frappé en mesurant la durée écoulée entre le moment où l'on voit l'éclair et celui où l'on entend le tonnerre. L'éclair d'un orage vous arrive presque instantanément, alors que le son se déplace à la vitesse de 0,33 km par seconde. La distance par rapport à la source de lumière et du son peut être calculée à partir de cette différence de vitesse. L'échelle du télémetre est graduée en supposant que le son parcourt une distance de 1 km en 3 secondes.

*Sous une température ambiante de 20°C (68^)

Attention

Le télémetre ne fournit qu'une indication approximative de la distance par rapport à l'endroit où la foudre a frappé. Par conséquent, le télémetre ne peut pas fournir une indication précise pour éviter les dangers de la foudre. Notez également que la vitesse du son est tributaire de la température de l'atmosphère où le son se déplace.

Utilisation du télémètre

Assurez-vous tout d'abord que le chronomètre est remis à zéro.

MARCHE

Éclair de la foudre

(Eclatement du tonnerre)

Environ 3 km

1 Appuyez sur le bouton A pour déclencher le chronomètre depuis que vous voyagez l'éclair. 2 Quand vous entendez le son, appuyez sur le bouton A pour arrêter le chronomètre. 3 Lisez l'échelle du télémètre, indiquée par la trotteuse du CHRONOMÉTRE.

5 Ans

La pile miniaturisée qui alimente cette montre doit durer environ 5 ans. Cependant, comme elle a été installée en usine pour vérifier le fonctionnement et les performances de la montre, il se peut que son autonomie, une fois la montre en votre possession, soit inférieure à la durée spécifiée. Quand la pile est épuisée, faites-la remplacer le plus vite possible pour éviter des erreurs. Pour remplacer la pile, nous conseillons de s'adresser à un CONCESSIONNAIRE SEIKO AGREE et de demander l'emploi d'une pile SEIKO SR927SW.

• Si le chronomètre est utilisé pendant plus de 2 heures par jour, l'autonomie de la pile sera inférieure à la durée spécifiée.

Indicateur de la charge de la pile

Lorsque la pile est presque épuisée, la petite trotteuse se déplace à intervalle de deux secondes au lieu de l'intervalle normal d'une seconde. Dans ce cas, faites remplacer la pile par une nouvelle dans les autres délais.

• La montre conserve sa précision, même si la petite trotteuse se déplace à intervalle de deux secondes.

Avertissement

• Ne retirez pas la pile hors de la montre. § Si il est nécessaire de retirer la pile, gardez-la hors de portée des petits enfants. Si un enfant devant avaler une pile, consultez immédiatement un.

Attention

Il ne faut jamais court-circuiter, démonter, chiffonner ou jeter une pile dans un feu, car elle pourrait exploser, revenir très chaud ou prendre feu. - La pile n'est pas rechargeable. N'essayez jamais de la recharger car ceci pourrait provoquer un suintement de son électrolyte ou l'endommager.

FICHE technique

1 Fréquence de l'oscillateur à quartz. 2 Gain/température (Moyenne mensuelle)

3 Plage de température de fonctionnement... 4 Système de commande 5 Système d'affichage Heure

Chronometre

6 Pile 7 Autonomie de la pile

Circuit intégré

32.768 Hz (Hertz = Cycles par seconde)

Moins de 15 secondes lors d'une utilisation au poignet dans la plage de température normale (de 5 à 35°C)

De-10 à +60°C

Moteur pas à pas, 3 pièces

Aiguilles de 24 heures, des heures, des minutes et petite trotteuse par incréments de 1 seconde Trotteuse de chronomètre par incréments de 1 seconde (60 secondes/360 degrés)

Aiguille des minutes du chronomètre par incréments de 1 minute (60 minutes/360 degrés)

Aiguille des heures du chronomètre (interconnectée avec l'aiguille des minutes du chronomètre, 12 heures/360 degrés)

SEIKO SR927SW, 1 pièce

Environ 5 ans

Si le chronomètre est utilisé moins de 2 heures par jour

Circuit C-MOS, 1 pièce

• Les spécifications peuvent être modifiées sans préavis en raison d'améliorations eventuelles du produit.
