7T04 - Montre à quartz SEIKO - Notice d'utilisation et mode d'emploi gratuit

Marque	SEIKO
Modèle	7T04
Type de produit	Montre à quartz
Mouvement	Quartz (oscillateur 32 768 Hz)
Précision	Moins de 15 secondes par mois (à température normale)
Plage de température de fonctionnement	-10°C à +60°C
Alimentation	Pile SEIKO SR927SW (1 pièce)
Autonomie de la pile	Environ 5 ans (selon utilisation)
Affichage de l'heure	Aiguilles (heures, minutes, petite seconde) + aiguille 24h
Calendrier	Grand guichet date (chiffre)
Chronographe	Jusqu'à 60 minutes par incréments de 1/5e seconde, mesure du temps intermédiaire
Tachymètre	Échelle sur le cadran (pour modèles équipés)
Télémètre	Échelle sur le cadran (pour modèles équipés)
Couronne	Type à vis d'arrêt sur certains modèles
Boutons-poussoirs	Avec verrouillage de sécurité (selon modèle)
Indicateur de charge de pile	Petite trotteuse se déplace par bonds de 2 secondes
Entretien	Éviter chocs, eau de mer, produits chimiques ; nettoyer avec un chiffon doux
Sécurité	Ne pas court-circuiter, chauffer ni jeter la pile au feu ; tenir hors de portée des enfants
Pièces détachées	Pile SR927SW (remplacement conseillé chez un concessionnaire SEIKO agréé)
Réparabilité	Confier à un centre agréé SEIKO

FOIRE AUX QUESTIONS - 7T04 SEIKO

Comment régler l'heure sur ma montre SEIKO 7T04 ?

Tirez la couronne en position de second déclic. Tournez-la pour ajuster les aiguilles des heures et des minutes. Utilisez l'aiguille 24h pour vérifier le matin/soir. Repoussez la couronne en position normale.

Comment régler la date sur la SEIKO 7T04 ?

Tirez la couronne en premier déclic. Tournez-la dans le sens horaire jusqu'à la date souhaitée. Évitez de régler la date entre 21h et 1h du matin. Repoussez la couronne.

Comment utiliser le chronographe de la SEIKO 7T04 ?

Appuyez sur le bouton A pour démarrer/arrêter. Appuyez sur le bouton B pour remettre à zéro. La mesure peut aller jusqu'à 60 minutes par incréments de 1/5e seconde.

Comment mesurer un temps intermédiaire avec le chronographe ?

Pendant que le chronographe tourne, appuyez sur le bouton B pour afficher le temps intermédiaire. Appuyez à nouveau sur B pour libérer l'affichage et reprendre la mesure en cours.

Comment utiliser le tachymètre ?

Utilisez le chronographe pour mesurer le temps nécessaire pour parcourir 1 km ou 1 mile. L'aiguille du chronographe indique la vitesse sur l'échelle de tachymètre. Par exemple, 40 secondes = 90 km/h.

Comment utiliser le télémètre ?

Déclenchez le chronographe en voyant l'éclair (bouton A), arrêtez-le en entendant le tonnerre. L'aiguille indique la distance approximative sur l'échelle du télémètre (son : 1 km/3 s).

Que faire si la trotteuse saute toutes les 2 secondes ?

C'est l'indicateur de pile faible. Faites remplacer la pile dès que possible chez un concessionnaire SEIKO agréé. La montre reste précise pendant ce temps.

Comment remplacer la pile de la SEIKO 7T04 ?

La pile est une SEIKO SR927SW. Il est recommandé de confier le remplacement à un concessionnaire SEIKO agréé pour garantir l'étanchéité.

Comment débloquer la couronne vissée ?

Tournez la couronne dans le sens antihoraire jusqu'à ce qu'elle se dévisse. Après utilisation, revissez-la en tournant dans le sens horaire tout en poussant doucement.

Que faire si les aiguilles du chronographe ne reviennent pas à zéro ?

Effectuez le réglage de la position des aiguilles : tirez la couronne au second déclic et tournez-la pour aligner les aiguilles du chronographe sur zéro.

MODE D'EMPLOI 7T04 SEIKO

En ce qui concerne l'entretien de votre montre, veuillez vous reporter à “POUR PRESERVER LA QUALITE DE LA MONTRE” dans le Livre de Garantie Mondiale et Instructions ci-joint.

Temps / calendrier

Aiguilles de 24 heures, heures, minutes et petite trotteuse Grand calendrier

Chronométrage

Il peut mesurer jusqu'à 60 minutes en unités de 1/5e de seconde. La mesure du temps intermédiaire est disponible.

* CÉCURONNE DE TYPE À VIS D'ARRÊT. Si vous montre est de cette type, reportez-vous à COUTRONNE DE TYPE À VIS D'ARRÊT.

Couronne de type à VIS d'arrêt

Certains modèles sont munis d'un mécanisme à vis d'arrêt, destiné à immobiliser la couronne lorsqu'elle n'est pas utilisée. Le vissage de la couronne contribuera à éviter les erreurs de fonctionnement et il améliorera l'étanchéité de la montre. Il est nécessaire de desserrer la couronne de type à vis d'arrêt avant de l'utiliser. Après avoir utilisé la couronne, prenez soin de l'immobiliser à nouveau par sa vis d'arrêt.

Comment utiliser la couronne de type à vis d'arrêt

Laissez la couronne fermement visée tant que vous ne devez pas l'utiliser.

[Déblocage de la couronne de type à vis d'arrêt]

Tournez la couronne dans le sens antihoraire.

La couronne est alors débloquée et elle peut être utilisée.

[Blocage de la couronne de type à vis d'arrêt]

Après avoir fini d'utiliser la couronne, tournez-la dans le sens horaire en la poussant doucement contre le boîtier de la montre jusqu'à ce qu'elle s'arrête.

• Lors du blocage de la couronne, tournez-la lentement et délicatement en vous assurant que sa vis est convenablement engagée. Veillez à ne pas l'enforcer avec force, car vous pourriez endommager le trou de vis, prévu dans le boîtier.

Réglage de l'heure et de la position des aiguilles du chronométrage

• Cette montre est conçue de sorte que les réglages suivants soient effectués alors que la couronne est à la position du second déclic :

1) réglage de l'heure 2) ajustement de la position des aiguilles du chronomètre

Une fois que la couronne est retirée au second déclic, veillez à effectuer en même temps les réglages 1) et 2).

Retirez-la au second déclic lorsque la trotteuse est à la position 12 heures.

1. Réglage de l'heure

Aiguille des heures

Aiguille des minutes

Tournez-la pour ajuster les aiguilles des heures et des minutes.

1. Si la couronne est retirée au second décié als que le chronometre est ou était en service, les aiguilles du CHRONOMETRE seront automatiquement ramenées à "O".
2. L'aiguille de 24 heures tourne en concordance avec l'aiguille des heures.
3. Il est conseillé que les aiguilles soient amenées à quelques minutes en avance sur l'heure actuelle en tenant compte de la durée requise pour ajuster, au besoin, la position des aiguilles du CHRONOMETRE.
4. La date change à minuit. Lors du réglage de l'aiguille des heures, assurez-vous que le réglage matin-soir (AM/PM) est correctement effectué en vous servant de l'aiguille de 24 heures comme indication AM/PM.
5. Lors du réglage de l'aiguille des minutes, dépassez de 4 à 5 minutes le moment voulu, puis revenez en arrêt à la minute exacte.

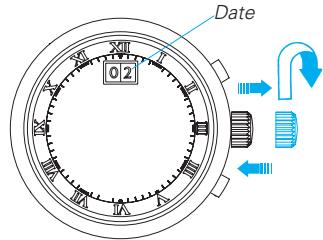

Réglage de la DATE

• Avant d'ajuster la date, prenez soin de régler l'heure.

Couronne

Retirez-la au premier déclic.

Tournez dans le sens horaire jusqu'à ce que la date souhaitée apparaisse.

Repoussez-la à sa position normale.

1. Le réglage de la date doit être effectué après avoir ajusté l'heure correctement.
2. Tournez la couronne lentement et délicatement pour ajuster la date, en tout au changement du dixième chiffre.
3. Un ajustement manuel de la date est requis le premier jour qui suit un mois de moins de 31 jours, à savoir après février, avril, juin, septembre et novembre.
4. N'ajustez pas la date pendant la période comprise entre 9h00 du soir et 1h00 du matin, car il est possible que la date ne passe pas au jour suivant.

Chronométrage

• Le chronomètre peut mesurer jusqu'à 60 minutes en unités de 1/5e de seconde.
• Après 60 minutes, le chronomètre recommence la mesure à partir de "0" et ce, pendant 12 heures au maximum.
• La mesure du temps intermédiaire est disponible.

Aiguille de 1/5 seconde du CHRONOMÉTRE

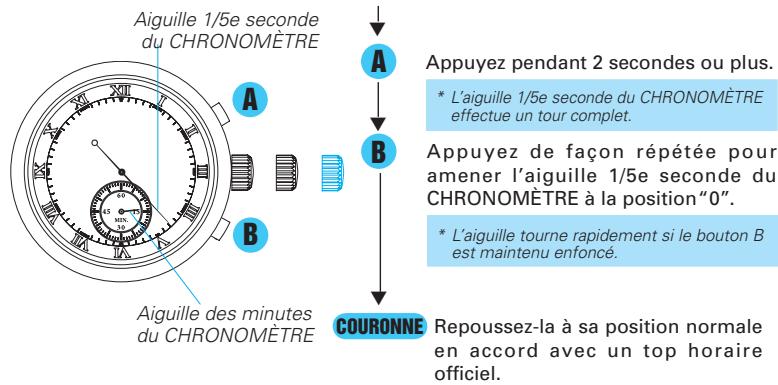

Avant d'utiliser le chronomètre, assurez-vous que la couronne est à sa position normale et que les aiguilles du CHRONOMÉTRE sont ramenées à leur position "0".

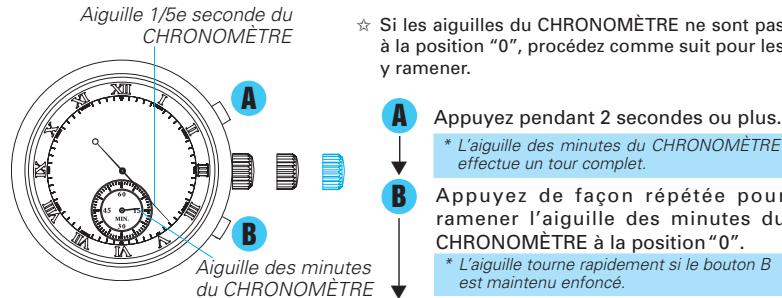

• Si les aiguilles du CHRONOMÉTRE ne reviennent pas à leur position "0" respectivement lors de réinitialisation du chronomètre, effectuez les démarches énoncées sous "Réglage de l'heure et de la position des aiguilles du CHRONOMÉTRE".

Pendant le déplacement des aiguilles du chronométrage

1. Appuyez sur le bouton A pour arrêter le chronomètre.
2. Appuyez sur le bouton B pour réinitialiser le chronomètre.

Pendant l'arrêt des aiguilles du chronométrage

Une des opérations de chronométrage suivantes a été effectuée. Réinitialisez le chronomètre en conséquence.

Quand le chronomètre est arrêté

1. Appuyez sur le bouton B pour réinitialiser le chronomètre.

[Si la mesure du temps intermédiaire est affichée pendant que le chronomètre fonctionne]

1. Appuyez sur le bouton B pour libérer l'affichage du temps intermédiaire. Les aiguilles du chronomètre se déplacent rapidement, puis elles indiquent la mesure en cours.
2. Appuyez sur le bouton A pour arrêter le chronomètre.
3. Appuyez sur le bouton B pour réinitialiser le chronomètre.

Si la mesure du temps intermédiaire est affichée et que le chronomètre est arrêté

1. Appuyez sur le bouton B pour libérer l'affichage du temps intermédiaire. Les aiguilles du chronomètre se déplacent rapidement, puis elles s'arrêtent.
2. Appuyez sur le bouton B pour réinitialiser le chronomètre.

Chronométrage standard

MARCHE

R. A. Z.

Mesure par accumulation du temps écoulé

MARCHE

MARCHE

ARRÉT

REMISE EN MARCHE

ARRÉT

R. A. Z.

• La remise en marche et l'arrêt du chronomètre peuvent être répétés par poussées sur le bouton A.

Mesure du temps intermédiaire

MARCHE

INTERMÉDAIRE

R. A. Z.

LIBERATION TEMPS

INTERMEDIAIRE

• La mesure et la libération du temps intermédiaire peuvent être répétées par poussées sur le bouton B.

Mesure du temps de deux concurrents

MARCHE

TEMPS

D'ARRIVEE

1er CONCURRENT

ARRIVEE 2e CONCURRENT

R. A. Z.

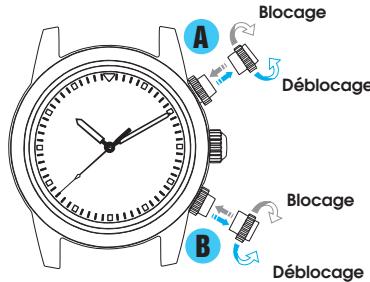

Blocage du bouton-poussoir

• Tournez le bouton de verrouillage de sécurité dans le sens horaire jusqu'à ce que la rotation du filetage ne soit plus perceptible.
• Le bouton ne peut pas être enfoncé.

Déblocage du bouton-poussoir

• Tournez le bouton de verrouillage de sécurité dans le sens antihoraire jusqu'à ce que la rotation de filetage ne soit plus perceptible.
• Le bouton ne peut pas être enfoncé.

Tachymetre

(pour les modèles munis d'une échelle de tachymètre sur le cadran)

Pour mesurer la vitesse horaire moyenne d'un véhicule

Utilisez le chronomètre pour déterminer combien de secondes il faut pour parcourir 1 km ou 1 mile. L'échelle de tachymètre indiquée par l'aiguille 1/5e seconde de CHRONOMÉTRE indique la vitesse moyenne par heure.

Ex. 1

Aiguille 1/5e seconde CHRONOMÉTRE : 40 secondes

Echelle de vitesse : "90"

"90" (valeur sur échelle de tachymètre) x 1 (km ou mile) = 90 km/h ou mph

L'échelle de tachymètre est utilisable uniquement si la durée requise est inférieure à 60 secondes.

Ex. 2: Si la distance mesurée est portée à 2 km (ou miles) ou est réduite à 0,5 km (ou mile) et que la fréteuse du CHRONOMÉTRE indique "90" sur l'échelle de tachymètre:

90" (valeur sur échelle de tachymètre) x 2 (km ou mile) = 180 km/h ou mph 90" (valeur sur échelle de tachymètre) x 0,5 (km ou mile) = 45 km/h ou mph

Pour mesurer la cadence horaire d'une tâche

Utilisez le chronomètre pour mesurer la durée requise pour terminer une tâche. L'échelle de tachymètre indiquée par l'aiguille 1/5e seconde de CHRONOMÉTURE indique le nombre moyen de tâches effectuées par heures.

Ex. 1

Aiguille 1/5e seconde CHRONOMETRE :20 secondes

Échelle détaillimètre: 180

"180" (valeur sur échelle de tachymètre) x 1 tâche = 180 tâches par chaque

Ex. 2: Si 15 tâches sont accomplies en 20 secondes:

180" (valeur sur échelle de tachymètre) x 15 tâches = 2.700 tâches/heure

TELEMETRE (pour les modèles munis d'une échelle de tachymètre sur le cadran)

• ù l'on entend le tonnerre. L'éclair d'un orage vous arrive presque instantanément, alors que le son se déplace à la vitesse de 0,33 km par seconde. La distance par rapport à la source de lumière et du son peut être calculée à partir de cette différence de vitesse. L'échelle du télémetre est graduée en supposant que le son parcourt une distance de 1 km en 3 secondes.
• Sous une température ambiante de 20°C (68^).

Attention

Le télémètre ne fournit qu'une indication approximative de la distance par rapport à l'endroit où la foudre a frappé. Par conséquent, le télémètre ne peut pas fournir une indication précise pour éviter les dangers de la foudre. Notez également que la vitesse du son est tributaire de la température de l'atmosphère où le son se déplace.

Utilisation du télémètre

Assurez-vous tout d'abord que le chronomètre est remis à zéro.

1 Appuyez sur le bouton A pour déclencher le chronomètre dès que vous VOYEZ l'éclair.

Arrêt

Éclatement du tonnerre

2 Quand vous entendez le son, appuyez sur le bouton A pour arrêter le chronomètre. 3 Lisez l'échelle du télémetre, indiquée par l'aiguille 1/5e seconde du CHRONOMÉTRE.

• Notez que la trotteuse du chronomètre se déplace à intervalles de 1/5e de seconde et qu'elle n'indique donc pas toujours un point précis sur l'échelle du télémetre. De plus, sachez que l'échelle du télémetre est utilisable uniquement si la durée mesurée est inférieure à 60 secondes.

5 Ans

La pile miniaturisée qui alimente cette montre doit durer environ 5 ans. Cependant, comme elle a été installée en usine pour vérifier le fonctionnement et les performances de la montre, il se peut que son autonomie, une fois la montre en votre possession, soit inférieure à la durée spécifique. Quand la pile est épuisée, faites-la remplacer le plus vite possible pour éviter des erreurs. Pour remplacer la pile, nous conseillons de s'adresser à un CONCESSIONNAIRE SEIKO AGREE et de demander l'emploi d'une pile SEIKO SR927SW.

• L'autonomie de la pile sera plus courte que la durée spécifique si le chronomètre est utilisé pendant plus de 2 heures par jour.
• Après remplacement de la pile par une nouvelle, réglez l'heure / calendrier et ajustez la position des aiguilles du chronomètre.

Indicateur de la charge de la pile

Lorsque la pile est presque épuisée, la petite trotteuse se déplace à intervalle de deux secondes au lieu de l'intervalle normal d'une seconde. Dans ce cas, faites remplacer la pile par une neue dans les magasins autorisés.

• La montre conserve sa précision, même si la petite trotteuse se déplace à intervalle de deux secondes.

• Ne retirez pas la pile hors de la montre. S'il est nécessaire de retirer la pile, gardez-la hors de portée des petits enfants. Si un enfant avait avalé une pile, consultez immédiatement un médecin.

Attention

Il ne faut jamais court-cuiter, démonter, CHAUFFER ou jeter une pile dans un feu, car elle pourrait exploser, revenir très chaude ou prendre feu. - La pile n'est pas rechargeable. N'essayez jamais de la recharger car ceci pourrait provoquer un suintement de son électrolyte ou l'endommager.

FICHE technique

1 Fréquence de l'oscillateur à quartz 32.768 Hz (Hertz = Cycles par seconde) 2 Gain/perte (Moyenne mensuelle) Moins de 15 secondes lors d'une utilisation au poinet dans la plage de température normale (de 5 à 35°C ) 3 Plage de température de fonctionnement. De -10 à +60° C 4 Système de commande. Moteur pas à pas, 3 pieces 5 Systeme d'affichage

Heure / Calendrier. Aiguilles de 24 heures, heures, minutes et petite seconde

La date est affichée par un chiffre.

Chronomètre Aiguilles des minutes et de 1/5e de seconde.

6 Pile. SEIKO SR927SW, 1 piece 7 Circuit intégré... Circuit C-MOS, 1 piece * Spécifications sous réserve de changements sans avis préalable en raison d'améliorations éventuelles.
