Marque	FELLOWES
Modèle	GALAXY E 500
Type de produit	Relieuse électrique
Dimensions (L x P x H)	530 x 450 x 165 mm
Poids net	9,8 kg
Alimentation	220-240 V, 50/60 Hz
Puissance moteur	160 W, 1,0 A
Cycle de service	30 minutes marche / 30 minutes arrêt
Capacité de perforation	25 feuilles (80 g/m²)
Capacité de reliure	Jusqu'à 51 mm (environ 500 feuilles 80 g/m²)
Formats de papier	A4, A5, US Letter, US Cover
Nombre de fentes de perforation	21
Poinçons débrayables	Oui (positions 15, 20, 21)
Marge arrière réglable	Oui, 2 positions (2,5 mm et 4,5 mm)
Butée de taquage réglable	Oui, rotative
Plate-forme de reliure amovible	Oui, utilisable hors de la machine
Bac à déchets	Capacité environ 3000 feuilles, double accès
Caractéristiques de sécurité	Coupe-circuit thermique, voyant de surcharge
Période de garantie	2 ans (pièces)
Entretien	Vider régulièrement le bac à déchets

FOIRE AUX QUESTIONS - GALAXY E 500 FELLOWES

Comment perforer un document avec la Fellowes Galaxy E 500 ?

Assurez-vous que le voyant vert d'alimentation est allumé. Sélectionnez le format de papier et les poinçons débrayables (15, 20, 21). Placez les feuilles contre la butée de taquage et appuyez sur le bouton de perforation. Ne dépassez pas 25 feuilles (80 g/m²) par cycle.

Que faire si le voyant rouge de surcharge s'allume ?

Appuyez sur le bouton de perforation pour libérer les perforations coincées et réinitialiser la machine. Si le problème persiste, réduisez le nombre de feuilles et laissez la machine refroidir (cycle de service : 30 min marche/30 min arrêt).

Comment régler la marge arrière sur la relieuse ?

La marge arrière se règle sur deux positions : 2,5 mm (min) et 4,5 mm (max) à l'aide du sélecteur situé sur la machine. Utilisez la position la plus faible pour des anneaux jusqu'à 18 mm et la plus grande pour des anneaux de plus de 18 mm.

Quels diamètres d'anneaux puis-je utiliser et combien de feuilles ?

Les diamètres vont de 6 mm (2-20 feuilles) à 51 mm (411-500 feuilles). Référez-vous au tableau dans la notice pour le nombre de feuilles correspondant à chaque diamètre.

Comment utiliser la plate-forme de reliure amovible ?

Soulevez la plate-forme de son berceau et placez-la sur une surface stable. Insérez les anneaux, ouvrez-les avec le levier, placez les feuilles perforées, puis refermez les anneaux. Cette fonction permet à plusieurs personnes de travailler en même temps.

Pourquoi les trous de perforation ne sont-ils pas centrés ?

Cela est dû à un mauvais réglage de la butée de taquage. Tournez la roulette de réglage jusqu'à ce que les trous soient centrés. Effectuez des tests sur des feuilles de brouillon.

Comment nettoyer les poinçons en cas de bourrage ?

Prenez une feuille cartonnée et glissez-la dans la fente d'insertion de gauche à droite pour faire tomber les confettis dans le bac à déchets. Vérifiez que le bac est vide et correctement inséré.

Quelle est la capacité du bac à déchets et quand le vider ?

Le bac a une capacité d'environ 3000 feuilles. Il est recommandé de le vider toutes les 50 opérations pour éviter les bourrages. Il est accessible par les deux côtés.

Que faire si la machine ne perforne pas ?

Vérifiez que le bac à déchets est vide et correctement en place. Inspectez la fente d'insertion pour tout bourrage. Assurez-vous que la machine est allumée et que le voyant vert est allumé.

Comment entretenir la Fellowes Galaxy E 500 ?

Videz régulièrement le bac à déchets. Rangez la machine avec le couvercle abaissé. Ne tentez pas de réparer vous-même l'appareil. En cas de problème, contactez le service client Fellowes.

MODE D'EMPLOI GALAXY E 500 FELLOWES

Lire ces instructions avant utilisation.

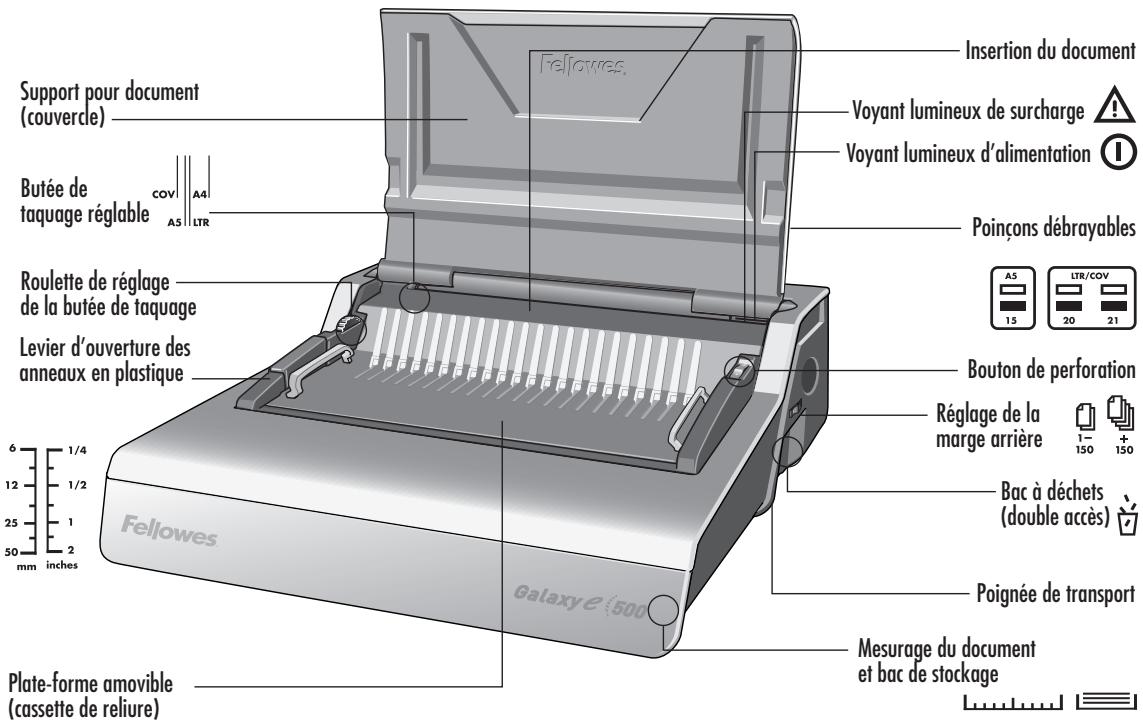

Poinçons débrayables

Stockage des anneaux en plastique et mesurage du document

Plate-forme amovible (cassette de reliure)

Support pour document (couvercle) Butée de taquage réglable COV A4 A5 LTR Roulette de réglage de la butée de taquage Levier d'ouverture des anneaux en plastique 6 1/4 12 1/2 25 1 50 2 mm inches Fellowes Galaxy e (500) Plate-forme amovible (cassette de reliure) Insertion du document Voyant lumineux de surcharge Voyant lumineux d'alimentation Poinçons débrayables A5 LTR/COV 15 20 21 Bouton de perforation Réglage de la marge arrière 1- 150 + 150 Bac à déchets (double accès) Poignée de transport Mesurage du document et bac de stockage

CARACTÉRISTIQUES

Capacité de perforation
Nombre de feuilles de papier

70-80g	25 feuilles
Couvertures transparentes
100-200 microns	4 feuilles
200+ microns	3 feuilles
Autres couvertures standard
160-270 g	4 feuilles
270+ g	3 feuilles
Capacité de reliure
Taille de reliure maximum	51 mm
Max document (80 g)	c. 500 feuilles

Caractéristiques techniques

Dimensions papier	A4, A5, US Letter, US Cover
Fentes de perforation	21
Poinçons débrayables	3 poinçons (15, 20, 21)
Marge arrière réglable	oui - 2 positions(min = 2,5 mm, max = 4,5 mm)
Écartement de fentes	14,28 mm
Butée de taquage réglable	oui - rotatif
Capacité du bac à déchets	c. 3000 feuilles
Tension	220-240 V 50/60 Hz
Puissance moteur	160 W 1,0 A
Cycle de service	30 min sur marche/30 min sur arrêt
Poids net	9,8 kg
Dimensions (L x P x H)	530 x 450 x 165 mm

CONSIGNESDE SÉCURITÉ IMPORTANTES — Lire attentivement avant d'utiliser l'appareil !

ATTENTION

Lisez ces instructions avant utilisation. Veuillez conserver ce manuel pour référence ultérieure.

Avant de procéder à la perforation ;

• assurez-vous toujours que la machine est installée sur une surface stable
• procédez à un test de perforation sur des feuilles de brouillon et réglez la machine avant de perforer le document final
• retirez les agrafes et autres attaches métalliques avant de procéder à la perforation
• ne tentez jamais de dépasser la capacité spécifiée de la machine

Pendant l'opération de reliure :

• la plate-forme de reliure amovible peut être utilisée à l'extérieur de la relieuse
• la plate-forme de reliure amovible doit être posée sur une surface stable
  Gardez la machine éloignée des sources d'eau et de chaleur.

Ne tentez jamais d'ouvrir ou de réparer vous-même cette machine.

Branchez la machine sur une prise facilement accessible.

Remarque — Cette machine est dotée d'un coupe-circuit thermique qui se déclenche lorsque la machine surchauffe durant l'utilisation. Elle se reinitialisera lorsque la machine est de nouveau sûre pour l'utilisation.

DIAMÈTRE DES ANNEAUX ET DIMENSIONS DE DOCUMENTS

Diamètre des anneaux

mm	nombre de feuilles	Ajustementde la marge arrière
6 mm	2-20
8 mm	21-40
10 mm	41-55
12 mm	56-90
16 mm	91-120
18 mm	121-150
22 mm	151-180
25 mm	181-200
32 mm	201-240
38 mm	241-340
45 mm	341-410
51 mm	411-500

Besoin d'aide ?

Service à la clientèle.... www.fellowes.com Laissez nos experts vous aider à trouver votre solution. Veillez à nous appeler systématiquement avant de contacter votre point de vente.

MONTAGE

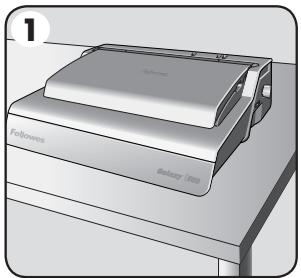

1. Vérifiez que la machine est installée sur une surface stable.

1. Vérifiez que le bac à déchets est vide et correctement mis en place. Le bac à déchets est accessible du côté gauche ou du côté droit. Le bac est équipé d'un dispositif de « rafale » actionné lorsque le bac « déborde » de confettis.

1. La machine est équipée de cordons d'alimentation séparés. Sélectionnez le cordon approprié pour la source d'alimentation.

1. Branchez le cordon dans une prise de terre.

1. Mettez la machine en position Marche (le bouton se trouve à l'arrière de la machine).

1. Levez le couvercle. Assurez que le voyant lumineux vert d'alimentation est allumé.

1. Vérifiez que le levier d'ouverture des anneaux en plastique est poussé vers l'arrière.

1. Vérifiez que la plate-forme de reliure est insérée correctement dans la relieuse.

ÉTAPES DE LA RELIURE

1. Assurez-vous que le voyant lumineux vert d'alimentation est allumé.

1. Choisissez le diamètre correct des anneaux en plastique dans le bac de stockage.

1. Sélectionnez le profil de perforation adapté au format de la feuille. Sélectionnez les poinçons débrayables (fentes 15, 20, 21).

1. Pour arrêter une opération de perforation, poussez vers le bas le sélecteur à l'arrière. Faites un essai avec une feuille.

1. Sélectionnez la profondeur de marge arrière adaptée au nombre de feuilles.

1. Insérez les anneaux en plastique dans le mécanisme. Tirez le levier d'ouverture des anneaux en plastique vers l'avant pour les ouvrir.

1. Procédez à un test de perforation de feuilles de brouillon pour vérifier le réglage de la butée de taquage.

1. Chargez directement les feuilles perforées sur les anneaux en plastique ouverts.

1. Videz régulièrement le bac à déchets, idéalement après chaque utilisation.

1. Éteignez la machine.

RELIURE D'UN DOCUMENT

1 Felloverse. Couverture avant Couverture arrière

1. Perforez d'abord les couvertures avant et arrière.

MAX. 25 (80 g/m²)

1. Perforez les feuilles par petits paquets de manière à ne pas surcharger la machine.

1. Chargez directement les feuilles perforées sur les anneaux en plastique ouverts. Commencez par la couverture avant du document.

1. Une fois que toutes les feuilles perforées ont été installées sur les anneaux en plastique, poussez le levier de perforation vers l'arrière pour fermer les anneaux, puis retirez le document relié.

PLATE-FORME DE RELIURE AMOVIBLE

Le Galaxy possède une plate-forme de reliure mobile inédite. La plate-forme peut être soulevée de son berceau et servir de surface stable pour relier des documents en suivant la procédure de reliure normale, tout en permettant à plusieurs personnes de travailler en même temps. Lorsqu'elle n'est pas utilisée, la plate-forme doit être conservée en toute sécurité dans la relieuse.

Il est possible d'ajouter des feuilles ou d'en retirer à tout instant en ouvrant les anneaux en plastique, puis en les refermant comme décrit précédemment.

ÉLIMINATION DES DÉCHETS

Placé du côté droit, le bac à déchets est accessible par les deux côtés. Pour de meilleurs résultats, videz régulièrement le bac. Le bac doit être vidé toutes les 50 opérations pour éviter les bourrages.

STOCKAGE

Abaissez le couvercle. La relieuse à anneaux Galaxy a été conçue pour être rangée à l'horizontale sur le bureau.

DÉPANNAGE

Problème	Cause	Solution
Voyant lumineux vert éteint	La machine n'est pas allumée	Allumez la machine à l'arrière à proximité du raccord au niveau de la prise.
Voyant rouge de veilleuse allumé	Machine surchargée lors de la perforation	Appuyez sur le bouton de perforation. La machine retirera les perforations et se réinitialisera. Continuez ainsi jusqu'à ce que la fin du cycle.
Les trous de perforation ne sont pas centrés	La butée de taquage est mal réglée	Réglez la butée de taquage jusqu'à obtention des trous de perforation corrects
La machine ne perfore pas	Bourrage	Vérifiez que le bac à déchets est vide. Vérifiez l'absence de bourrage dans la fente d'insertion
Perforation de trous non parallèles au bord du document	Des confettis sont coincés sous les poinçons	Prenez une feuille cartonnée et glissez-la dans la fente d'insertion. Glissez la feuille de gauche à droite pour faire tomber les confettis dans le bac à déchets
Trous de perforation partiels	Les feuilles ne sont pas correctement alignées	Réglez la butée de taquage et procédez à la perforation de feuilles de brouillon jusqu'à ce que le réglage soit correct
Trous manquants	Les poinçons sélectionnables ne sont pas sélectionnés pour la perforation	Assurez-vous que les poinçons corrects sont sélectionnés pour perforer. Pour sélectionner un poinçon, poussez le sélecteur correspondant de la face avant vers le bas
Impossible de tourner les pages du document relié	La marge arrière est trop large pour le diamètre des anneaux en plastique	Sélectionnez la profondeur de marge arrière la plus faible pour les anneaux en plastique jusqu'à 18 mm de diamètre. Sélectionnez la profondeur de marge arrière la plus grande pour les anneaux en plastique de plus de 18 mm de diamètre
Trous de perforation pas parfaits	Surchargement possible de la machine	Perforez des couvertures en plastique avec des feuilles de papier. Réduisez le nombre de feuilles perforées
Le bac à déchets perd des confettis	Le bac à déchets n'est pas correctement inséré ou le dispositif de « rafale » est activé	Assurez-vous que le bac à déchets à été vidé et que le dispositif de « rafale » est fermé

GARANTIE INTERNATIONALE

Fellowes garantit toutes les pièces de la machine contre tout vice de fabrication et de matériau pendant une période de 2 ans à compter de la date d'achat par le consommateur. Si une pièce s'avère défectueuse pendant la période de garantie, votre seul et unique recours sera la réparation ou le remplacement de la pièce défectueuse selon les modalités et aux frais de Fellowes. Cette garantie ne s'applique pas en cas d'utilisation abusive, de manipulation impropre ou de réparation non autorisée. Toute garantie implicite, y compris celle de commercialisation ou d'adaptation à un usage particulier, est par la présente limitée en durée à la période de

garantie appropriée définie ci-dessus. Fellowes ne pourra en aucun cas être tenue responsable de dommages indirects ou accessoires imputables à ce produit. Cette garantie vous donne des droits spécifiques. Vous pouvez avoir d'autres droits légaux qui peuvent varier. La durée, les conditions générales et les conditions de cette garantie sont valables dans le monde entier, excepté en cas de prescription, de restrictions ou de conditions exigibles par les lois locales. Pour obtenir des renseignements détaillés ou un service dans le cadre de cette garantie, contactez Fellowes ou votre revendeur local.

English

Ce produit est classé dans la catégorie « Équipement électrique et électronique ». Lorsque vous déciderez de vous en débarrasser, assurez-vous d'être en parfaite conformité avec la directive européenne relative à la gestion des déchets d'équipements électriques et électroniques (DEEE), et avec les lois de votre pays liées à cette directive.

Pour obtenir des plus amples informations sur cette directive, rendez-vous sur www.fellowesinternational.com/WEEE
