Alimentation secteur	230-240 V / 50-60 Hz
Tension moteur	12 V DC
Puissance moteur (par vérin)	60 W
Puissance transformateur	105 W
Course des vérins	400 mm
Force maximale	1 200 N
Vitesse d'ouverture	1,5 cm/s
Charge maximale par vantail	200 kg
Longueur maximale par vantail	2 m
Angle d'ouverture maximal	125°
Nombre de vérins	2
Fréquence radio	433,92 MHz
Protocole radio	Code roulant DUCATI
Télécommandes mémorisables	10
Télécommandes incluses	2 (2 boutons)
Plage de température	-20 °C à +50 °C
Consommation en veille	8 mA
Sécurité anti-obstacle	DUCO SAFE intégré
Certification	CE

FOIRE AUX QUESTIONS - 819 DUCATI

Quel type de portail est compatible avec le DUCATI HC819 ?

Le HC819 est conçu pour les portails à 2 vantaux battants. Chaque vantail peut mesurer jusqu'à 2 m de longueur et peser jusqu'à 200 kg. L'angle d'ouverture maximal est de 125°.

Quelle alimentation électrique faut-il pour le HC819 ?

Le kit se branche sur le secteur 230-240 V / 50-60 Hz. Un transformateur toroïdal de 105 W, intégré dans la centrale KONTROL 7851, alimente les moteurs en 12 V continu.

Comment ouvrir manuellement le portail en cas de coupure de courant ?

Chaque vérin est équipé d'un déblocage d'urgence par clé de sécurité. En insérant la clé fournie dans la fente prévue, vous désengagez le moteur et pouvez manoeuvrer le vantail à la main sans effort.

Combien de télécommandes peut-on mémoriser ?

La centrale peut stocker jusqu'à 10 télécommandes. Le kit inclut 2 télécommandes 2 boutons fonctionnant à 433,92 MHz avec le protocole code roulant DUCATI pour une sécurité anti-copie.

Comment ajouter une télécommande supplémentaire ?

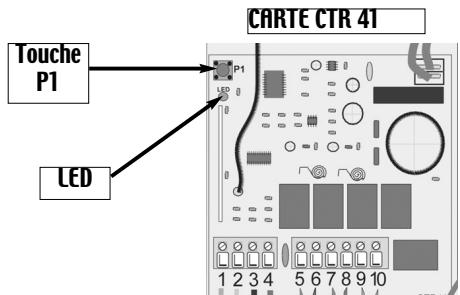

Activez le mode apprentissage depuis la carte électronique CTH41 (bouton dédié sur la centrale), puis appuyez sur le bouton de la nouvelle télécommande dans les quelques secondes. La mémoire accepte jusqu'à 10 codes au total.

Le portail peut-il se fermer automatiquement ?

Oui. La centrale dispose d'un mode re-fermeture automatique avec un temps de pause fixe de 30 secondes après ouverture complète. Le mode standard est le pas à pas : une impulsion ouvre, une impulsion ferme.

Qu'est-ce que le système DUCO SAFE ?

DUCO SAFE est le système de détection d'obstacles intégré dans les vérins. Il surveille en continu la force exercée par les moteurs et stoppe ou inverse le mouvement en cas de résistance anormale. Cela garantit la sécurité des personnes et permet de se conformer aux normes CE sans photocellules obligatoires.

Quelle est la vitesse d'ouverture du portail ?

Les vérins se déplacent à 1,5 cm/s. Pour un vantail à angle d'ouverture de 90°, comptez environ 25 à 30 secondes pour un cycle complet d'ouverture ou de fermeture.

Le HC819 fonctionne-t-il par grand froid ou forte chaleur ?

Oui, la plage de fonctionnement est de -20 °C à +50 °C. Le kit est adapté aussi bien aux régions à hivers rigoureux qu'aux zones méditerranéennes.

Faut-il obligatoirement des photocellules avec ce kit ?

Grâce au système DUCO SAFE intégré, les photocellules ne sont pas obligatoires au regard des normes CE pour ce kit. Leur installation reste cependant recommandée dans les zones à fort passage pour une sécurité maximale.

Quelle est la consommation en veille de la centrale ?

La consommation en veille est de seulement 8 mA. Le kit reste donc très économique en énergie lorsque le portail est au repos.

Que contient exactement le kit HC819 ?

Le kit comprend :

• 2 vérins électromécaniques 12 V à course de 400 mm (modèle HC418)
• 1 boîtier de commande KONTROL 7851 avec carte CTH41, transformateur toroïdal et récepteur radio intégré
• 2 télécommandes 2 boutons 433,92 MHz code roulant
• Câble d'antenne et câblage d'alimentation extérieur

MODE D'EMPLOI 819 DUCATI

1. Composition du kit et caractéristiques techniques 2
2. Principes de fonctionnement de l'automatisation 3
3. Limites d'utilisation 4-5
4. Conseils importants et contrôles préliminaires 6
5. Outils nécessaires 7
6. Angle d'ouverture. Mesure A et B : 7
7. Installation des vérins 8-9
8. Débrayage des vérins 10
9. Branchements électriques de base 11-13
10. Installation des accessoires 14-15
11. Télécommandes, mémoire du code 16-17
12. Essai de bon fonctionnement 18
13. Mode de fonctionnement 18
14. Détection d'obstacles et système de sécurité 19
15. Garantie et Assistance SAU France 19
16. Aide à la recherche de solutions de problèmes 20
17. Pièces détachées 21
18. Déclaration de conformité 22 2 3 4-5 6 7 7 3-9 10 1-13 4-15 6-17 18 18 19 19 20 21 22

NOTICE d'installation

818 - 819

MADE IN ITALY

Automatisme en BASSE tensionpour portail à DOUBLE battant

via Volta, 1 20060 Ornago (M) Italie tél. [phone] Fax. [phone] [e-mail] www.allbucks.it

Service depuis-UENTE FRANCE et assistance téléphonique à l'installation

Société SERUITECH s.a.r.l., Parc d'activités de Limonest

B. P. 47 69760 Limonest : Tél. [phone]

Fax. [phone]

[e-mail] www.servitech.fr

-n° 2 vérins électromécaniques ref. HC418 à coulisse course 400 mm - n° 1 boîtier de contrôle IP44 avec carte CTR41, transformateur et récepteur intégré; - n° 1 télécommande 3 canaux ref. 6203 - n° 4 pattes de fixation avec quincaillerie de fixation - n° 1 clé de déblocage manuel - manuel d'instruction

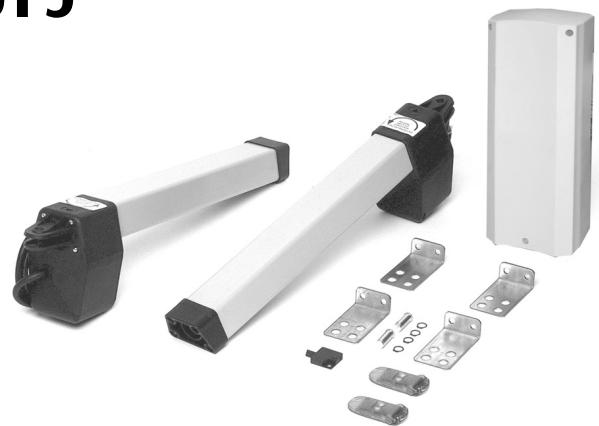

1.2 Composition du KIT HC 819

-n°2 vérins électromécaniques ref. HC418 à coulisse course 400 mm - n°1 boitier de contrôle IP44 avec carte CTR41, transformateur et récepteur intégré; -n°2 télécommande 3 canaux ref. 6203 - n°4 pattes de fixation avec quincaillerie de fixation -n°1 clé de déblocage manuel - manuel d'instruction

1.3 Caractéristiques techniques

HC818 et HC819 sont des motorisations en basse tension 12 U pour portails à double battant de max. 4 m de largeur. Vérins électromécaniques à vis sans fin avec moteur 12 U, fonctionnement en courant continu. Température de service: +50° / -10°, déblocage d'urgence par clé de sécurité qui permet de manoeuvrer manuellement le portail en cas d'absence de courant.

Programmateur électronique avec récepteur intégré. Protection automatique du circuit à 12 U.

Fonctionnement pas à pas ou avec re-fermeture automatique temporisée avec temps de pause fixe de 30 sec.

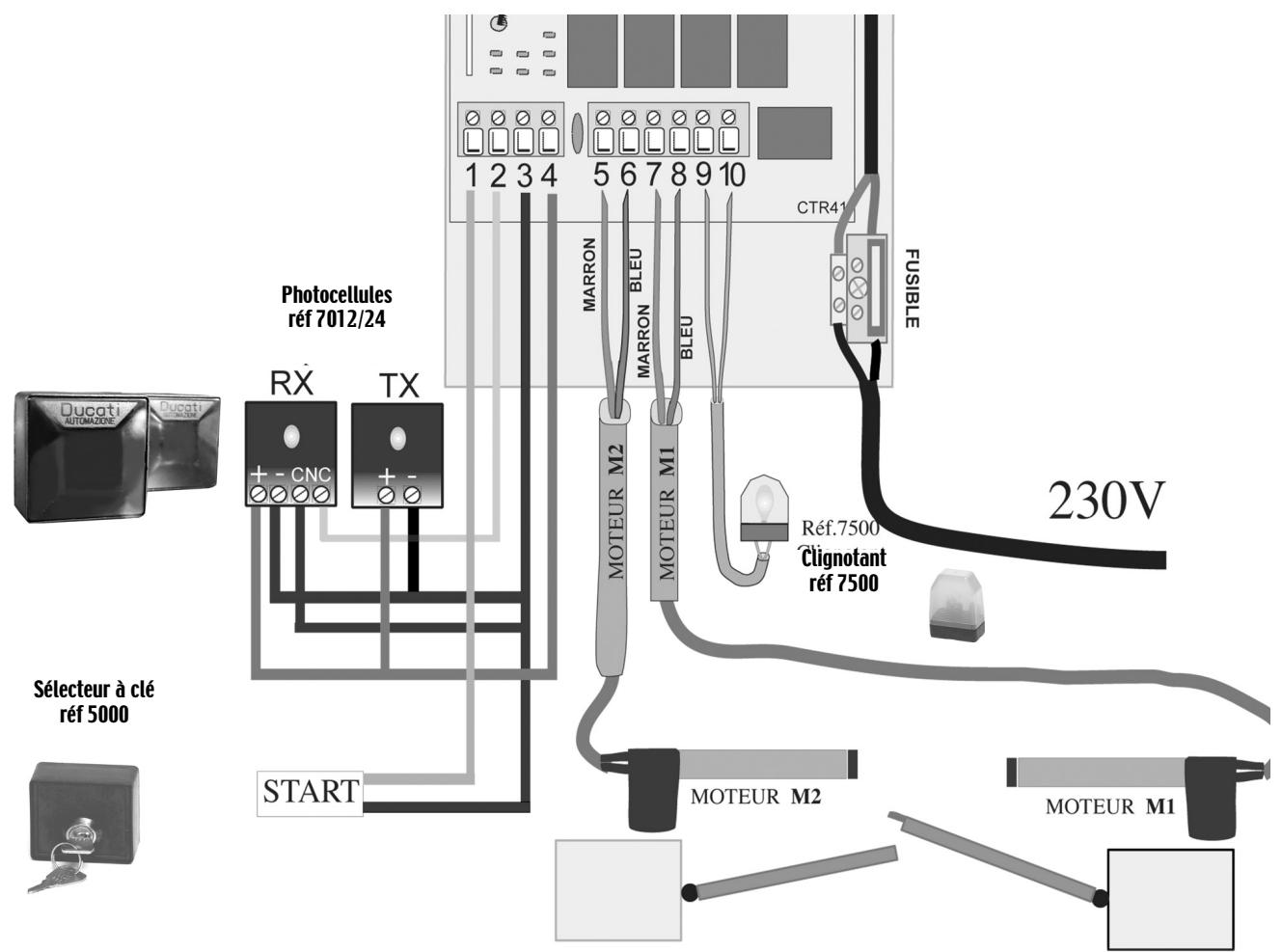

Sorties pour branchement accessoires en option : clignotant, photocellules, sélecteur à clé. Télécommande à 3 canaux codifiable. Homologation CE.

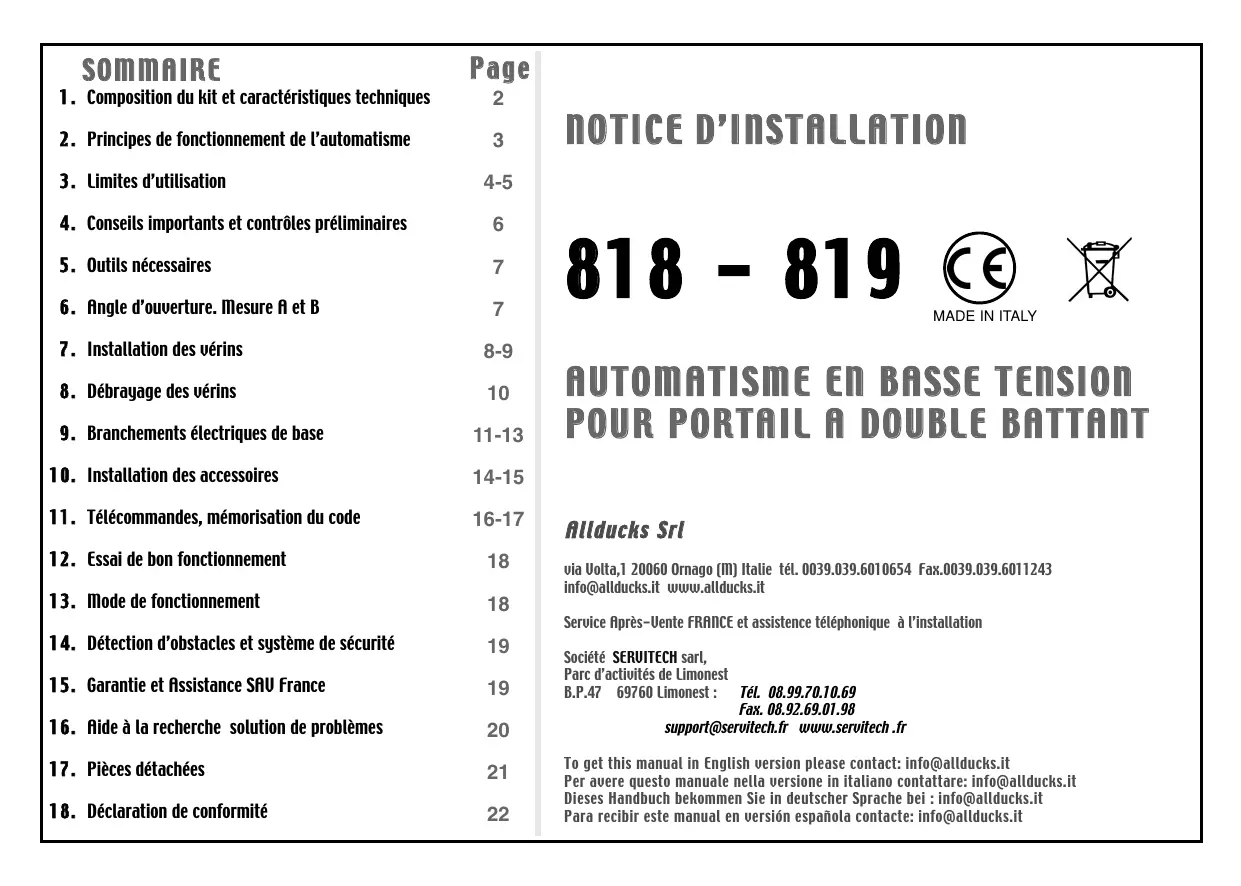

Sommaire

1. Composition du kit et caractéristiques techniques 2
2. Principes de fonctionnement de l'automatisme 3
3. Limites d'utilisation 4-5
4. Conseils importants et contrôles préliminaires 6
5. Outils nécessaires 7
6. Angle d'ouverture. Mesure A et B 7. Installation des vérins 8-9
7. Débrayage des vérins 10
8. Branchements électriques de base 11-13
9. Installation des accessoires 14-15
10. Télécommandes, mémoire du code 16-17
11. Essai de bon fonctionnement 18
12. Mode de fonctionnement 18
13. Détection d'obstacles et système de sécurité 19
14. Garantie et Assistance SAU France 19
15. Renvoyez à la recherche solution de problèmes 20
16. Pièces détachées 21
17. Déclaration de conformité 22

MADE IN ITALY

Automatisme en BASSE tensionpour portail à DOUBLE battant

via Volta, 1 20060 Ornago (M) Italie tel. [phone] Fax. [phone] [e-mail] www.allducks.it

Service Après-Vente FRANCE et assistance téléphonique à l'installation

Société SERUITECH sarl, Parc d'activités de Limonest

B. P. 47 69760 Limonest : Tél. [phone]

Fax. [phone]

[e-mail] www.servitech.fr

To get this manual in English version please contact: [e-mail] Per avere questo manuale nella versione in italiano contattare: [e-mail] Dieses Handbuch in deutscher Sprache erhalten Sie bei: [e-mail] Para recibir este manual en versión española contacte: [e-mail]

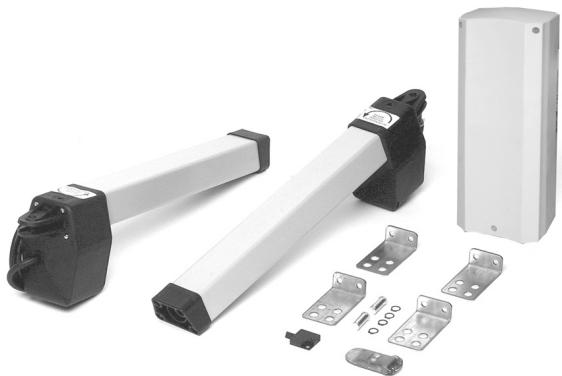

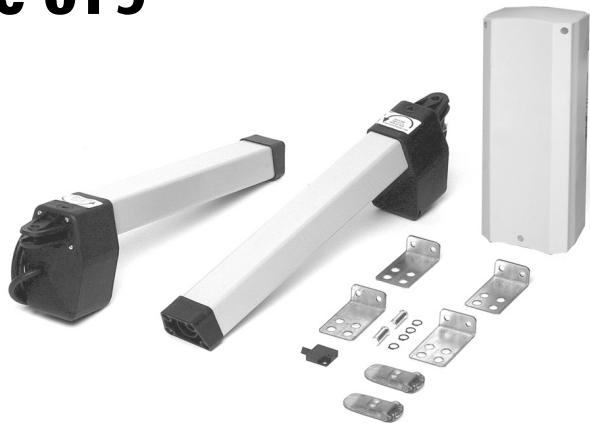

1.1 Composition du KIT HC 818

-n° 2 vérins électromécaniques ref. HC418 à coulisse course 400 mm - n° 1 boîtier de contrôle IP44 avec carte CTR41, transformateur et récepteur intégré; - n° 1 télécommande 3 canaux ref. 6203 - n° 4 pattes de fixation avec quincaillerie de fixation - n° 1 clé de déblocage manuel - manuel d'instruction

1.2 Composition du KIT HC 819

-n°2 vérins électromécaniques ref. HC418 à coulisse course 400 mm - n° 1 boîtier de contrôle IP44 avec carte CTR41, transformateur et récepteur intégré; -n°2 télécommande 3 canaux ref. 6203 - n°4 pattes de fixation avec quincaillerie de fixation -n°1 clé de déblocage manuel - manuel d'instruction

1.3 Caractéristiques techniques

HC818 et HC819 sont des motorisations en basse tension 12 U pour portails à double battant de max. 4 m de largeur. Urins électromécaniques à vis sans fin avec moteur 12 U, fonctionnement en courant continu. Température de service: +50° / - 10°, déblocage d'urgence par clé de sécurité qui permet de manoeuvrer manuellement le portail en cas d'absence de courant.

Programmateur électronique avec récepteur intégré. Protection automatique du circuit à 12 U.

Fonctionnement pas à pas ou avec re-fermeture automatique temporisée avec temps de pause fixe de 30 sec.

Sorties pour branchement accessoires en option : clignotant, photocellules, sélecteur à clé. Télécommande à 3 canaux codifiable. Homologation CE.

Sommaire

1. Composition du kit et caractéristiques techniques 2
2. Principes de fonctionnement de l'automatisme 3
3. Limites d'utilisation 4-5
4. Conseils importants et contrôles préliminaires 6
5. Outils nécessaires 7
6. Angle d'ouverture. Mesure A et B : 7
7. Installation des vérins 8-9
8. Débrayage des vérins 10
9. Branchements électriques de base 11-13
10. Installation des accessoires 14-15
11. Télécommandes, mémoire du code 16-17
12. Essai de bon fonctionnement 18 Mode de fonctionnement 13. 18
13. Détection d'obstacles et système de sécurité 19
14. Garantie et Assistance SAU France 19
15. flide à la recherche solution de problèmes 20
16. Pièces détachées 21
17. Déclaration de conformité 22

NOTICE d'installation

MADE IN ITALY

Automatisme en BASSE tensionpour portail à DOUBLE battant

via Volta, 1 20060 Ornago (M) Italie tél. [phone] Fax. [phone] [e-mail] www.allbucks.it

Service depuis-UENTE FRANCE et assistance téléphonique à l'installation

Société SERUITECH sarl,

Parc d'activités de Limonest

B. P. 47 69760 Limonest : Tel. [phone]

Fax. [phone]

[e-mail] www.servitech.fr

• n°2 vérins électromécaniques ref. HC418 à coulisse course 400 mm
• n° 1 boîtier de contrôle IP44 avec carte CTR41, transformateur et récepteur intégré; -n°1 télécommande 3 canaux ref. 6203 -n°1 clignotant ref. 7500
• n° 4 pattes de fixation avec quincaillerie de fixation
• n°1 clé de déblocage manuel
• manuel d'instruction

1.3 Caractéristiques techniques

HC818 et HC819 sont des motorisations en basse tension 12 V pour portails à double battant de max. 4 m de largeur. Vérins électromécaniques à vis sans fin avec moteur 12 V, fonctionnement en courant continu. Température de service: +50° / - 10°, déblocage d'urgence par clé de sécurité qui permet de manoeuvrer manuellement le portail en cas d'absence de courant. Programmateur électronique avec récepteur intégré. Protection automatique du circuit à 12 V. fonctionnement pas à pas ou avec re-fermeture automatique temporisée avec temps de pause fixe de 30 sec. Sorties pour branchement accessoires en option: clignotant, photocellules, sélecteur à clé. Télécommande à 3 canaux codifiable. Homologation CE.

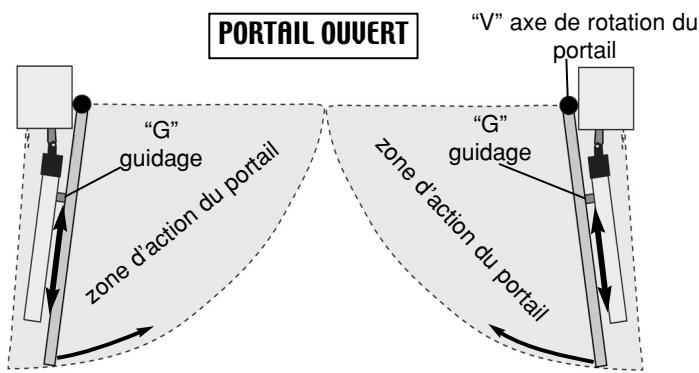

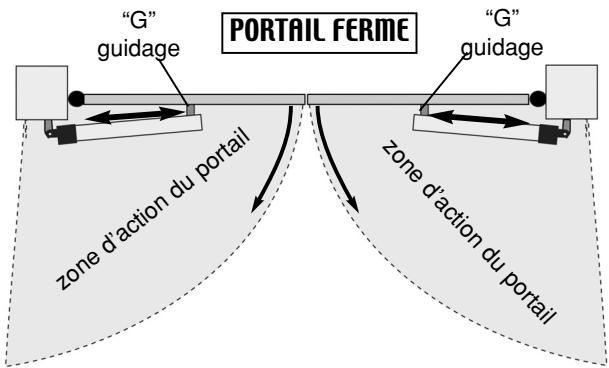

2. Principes de fonctionnement de l'automatisme

Cet automatisme électromécanique permet l'ouverture et la fermeture de votre portail à travers l'action du mouvement du guidage G sur une vis sans fin irreversible contenu à l'intérieur du vérin. La force du moteur fait pivoter chaque vantage sur ses pivots (U). Il est indispensable que les pivots de votre portail soient en bon état pour supporter la motorisation de votre portail.

L'impulsion au mouvement est donnée par un signal radio transmission émis par la télécommande et réceptionné par le récepteur intégré dans la carte de l'automatisation (CTR 41). Le kit de motorisation est fourni avec un code standard de transmission radio, déjà mémoire sur la télécommande (6203) et enregistré dans la mémoire de la carte électronique de l'automatisation (CTR41).

If r t i e t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

L'automatisme est programmé à l'usine pour un fonctionnement pas à pas, c'est-à-dire que chaque impulsion de la télécommande provoque une manoeuvre du portail : ouverture ou fermeture. La platine CTR41 vous permet de choisir un fonctionnement de fermeture automatique. Ainsi programmé, le portail se referme automatiquement après un temps de pause de 30 secondes. Le temps de pause est fixe et ne peut pas être modifié.

L'automatisme garantit l'auto-blocage des vantaux en position de fermeture.

La sécurité est assurée par un système ampérométrique qui, en cas de présence d'obstacles pendant la manoeuvre de fermeture, bloque le mouvement des vantaux. En présence d'obstacles pendant la manoeuvre d'ouverture, la sécurité bloque le mouvement des vantaux sans inverser la course.

Le moteur arrête sa manoeuvre [d'ouverture ou de fermeture] dès qu'il enregistre l'augmentation de demande ampérométrique étant donné que le vantail est poussé sur la butée de fin de course. Af in de ne pas maintenir le vantail en pression, le moteur reculera d'un centimètre environ.

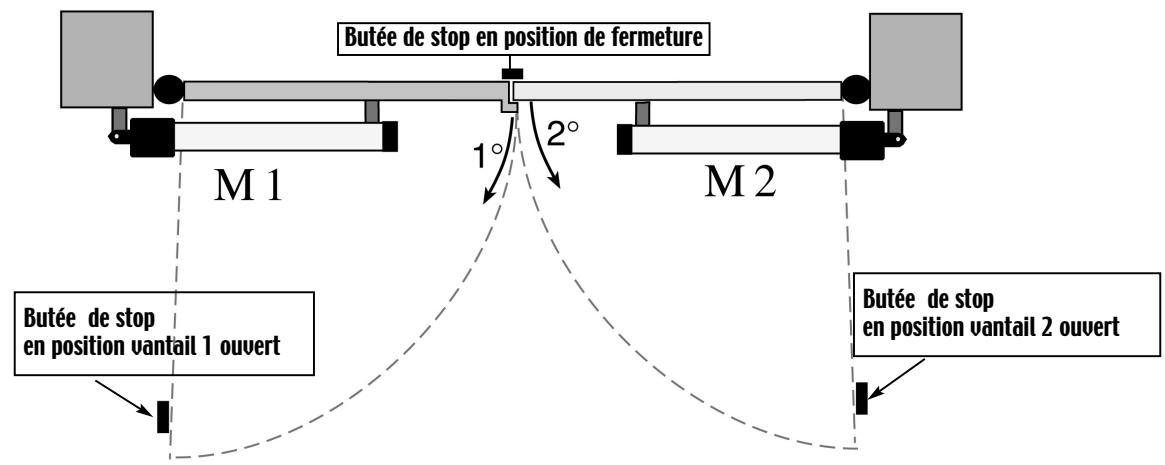

3. Limites et conditions pour une utilisation et fonctionnement corrects

Merci d'avoir choisi cet automatisme ! Notre automatisme, si correctement installé et utilisé, sera en condition de vous rendre service pendant des années. Merci de lire avec attention ce manuel qui contient les principales précautions d'installation et d'utilisation pour le consommateur, afin d'installer correctement tout automatisme et d'en garantir une longue utilisation. L'automatisme référence 818 est conçu pour motoriser des portails résidentiels à double battant de longueur maximale de 2 m par vantail. Le poids de chaque vantail ne doit pas dépasser 200 Kg. L'automatisme peut être utilisé sur portails en fer, aluminium, PUC, bois, à condition que les mesures et poids max. d'application soient respectés.

Mesures à respecter pour une correcte installation Encombrement moteur

Dimensions maximales portail

L'automatisation n'est qu'un des composants du système d'ouverture du portail. Autre composant essentiel est le portail lui-même. Avant tout il faut que votre portail soit correctement installé et que ses pivots soient en parfait état et permettent une parfaite ouverture des vantaux sans aucun signal de friction. Les axes de rotation des vantaux doivent être parfaitement perpendiculaires au sol et parallèles entre eux. Ce n'est que dans ces conditions de structure que l'automatisation peut être installée de façon à permettre un fonctionnement correct. Le constructeur ne répond pas des défauts de fonctionnement ou des dommages causés par une installation qui ne répond pas aux instructions contenues dans ce manuel ou résultat d'une utilisation non correcte des produits. Le kit 818 ne peut pas motoriser un portail qui ne fonctionne pas correctement ou qui n'est pas sûr. Le portail doit avoir des butées à terre (non fournies) qui doivent être installées en position de fermeture et d'ouverture de chaque vantail. Le kit 818 est conçu pour une utilisation sur des portails à deux battants. Les vérins (moteurs) sont interchangeables (peuvent être installés à droite ou à gauche). Attention: pour la connexion électrique des 2 moteurs, il faut tenir compte de ce que le moteur IM1 doit correspondre au vantail qui s'ouvre en premier.

4. Conseils important et controles preliminaires

Assurez-vous que cet automatisme est approprié à la mesure et au type de votre portail. En cas contraire le kit 818 ne peut pas être utilisé. Assurez-vous que votre portail est correctement installé, en parfait état et parfaitement équilibré (axes des vantaux parfaitement parallèles et perpendiculaires au sol). Dans la course des vantaux il ne doit y avoir aucun point de friction majoré. Assurez-vous que la structure des piliers, le mur, la position de fixation de votre portail permettent une installation de l'automatisme en respectant les mesures maximales A et B indiquées page 7 ("B" max 18 cm avec "A" max. 10 cm / ou "A" max 18 cm avec "B" max 10 cm). En cas contraire il faudra encastrer les moteurs afin de respecter les mesures indiquées (voir page 7). Assurez-vous que les mesures d'encombrement des moteurs peuvent être respectées, page 3. Assurez-vous que les points de fixation des moteurs sont en parfait état et suffisamment solides. Assurez-vous que les butées à terre de votre portail sont fixées de manière stable et solide en position de fermeture et d'ouverture de chaque vantail, page 5. Prévoyez l'intervention d'un électricien spécialisé et qualifié pour la pose et connexion de la ligne d'alimentation haute tension au système, selon la loi en vigueur. Assurez-vous que vous disposez de tous les outils et du matériel nécessaire pour effectuer l'installation, et qu'il est conforme aux normes de sécurité en vigueur dans tout pays. Lisez avec attention ce manuel pour être sûr de bien mémoriser chaque passage et de familiariser avec le système et les mécanismes de sécurité avant de commencer l'installation. Ce dispositif est réalisé pour être utilisé pour le passage de véhicules. Pour pouvoir accéder aux moteurs et les débloquer en cas de coupure de courant, il est nécessaire de prévoir un passage piéton. Ne laissez jamais aucun objet dans la zone de manœuvre du portail. Pendant les manœuvres d'installation le passage dans la zone d'action du portail doit être interdit.

5. OUTILS Et materiel necessaies a l'installation

Réunissez les outils et le matériel nécessaires pour l'installation de l'automatisation. Le matériel doit être en parfait état et conforme aux normes sur la sécurité en vigueur sur le territoire d'utilisation:

marteau; pinceuse pour sêgeur externe; niveau; tournevis cruciforme mesure PH2; tournevis plat mesure 2,5 mm; clé anglaise; câble électrique H07Rf, de longueur suffisante pour la connexion des deux moteurs; 4 boulons pour fixation plaque au portail de diamètre 8 mm longueur selon épaisseur portail; 4 boulons pour fixation plaque au pilier de diamètre 8 mm longueur selon épaisseur pilier; pinceuse; étai; serre-câble.

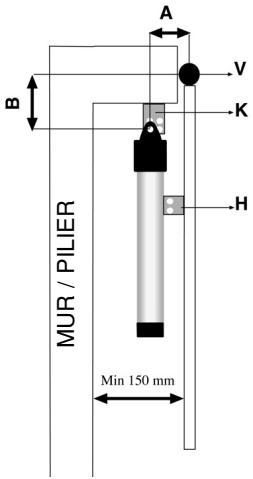

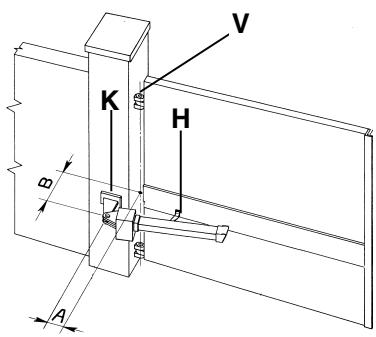

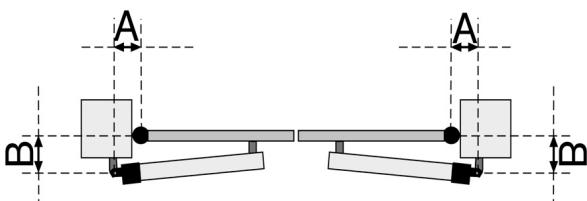

6. ANGLE d'ouverture et mesures maximales A et B

Selon le tableau dessous indique, et les dessins correspondants, vérifiez s'il est possible de respecter les mesures maximales de A et B. Le choix de la valeur déterminera l'angle d'ouverture maximal de vos vantaux.

Attention: C est une mesure fixe qui dépend de la position où le portail est fixé (axe de rotation U) par rapport au pilier. D est une mesure qui peut varier entre 5,5 cm et 8 cm et dépend de la fixation du vérin à la plaque postérieure K. B est la somme de C + D. A is the measure that is obtained by adding a constant to the measure B.

cm	10 cm	12 cm	14 cm	18 cm
10 cm	108°	115°	120°	100°
12 cm	105°	112°	100°	100°
14 cm	103°	109°	98°
16 cm	101°	97°	90°
18 cm	97°

choix de fixation du vérin à la plaque postérieure R

7.1 Établissement de la position pour installer les vérins

Hauteur en rapport au portail : il est conseillé, si possible, de fixer le moteur à une hauteur correspondant à la moitié de la hauteur du portail.

La plaque de fixation antérieure H doit être installée sur un point robuste de la structure du vantail. Si nécessaire, renforce le portail dans la zone de fixation antérieure du vérin.

Marquez la position de fixation au pilier : à l'aide d'un mètre et d'un niveau, marquez la position idéale pour la fixation de la plaque K en respectant les mesures R et B indiquées à page 7. La position de la plaque K établira la puissance du levier et par conséquent l'efficacité du moteur, ainsi que l'angle d'ouverture.

ATTENTION! Les avantageux du portail doivent être symétriques et parfaitement horizontaux et équilibrés.

7.2 Fixation de la plaque postérieure k au pilier

Percez le pilier/mur au niveau des points de fixation marqués en suivant les instructions du point 7.1

Fixez la plaque postérieure K au pilier/mur avec des vis.

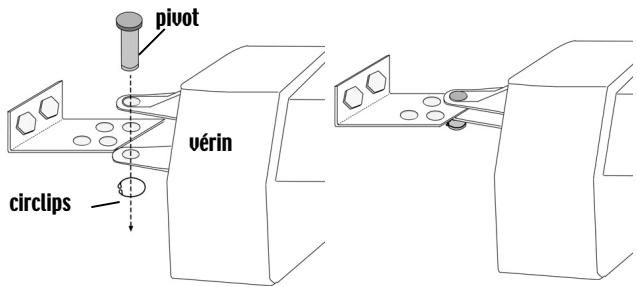

Attache la partie postérieure du vérin à la plaque R avec le pivot de fixation et bloquez-le avec le circlips. Il est possible de

choisir l'un des 4 trous de la plaque pour la fixation. Le choix doit être effectué par rapport aux mesures à respecter indiquées page 7.

ATTENTION! appuyer sur le pivot avec un marteau, mais faites attention de ne pas donner des coups trop forts qui pourraient endommager le vérin.

ATTENTION! Soutenez le vérin en position horizontale.

7.3 Répétez l'opération pour le deuxième vantage

plaque K

plaque K

choix de fixation du vérin à la plaque postérieure K

7.4 Fixage provisoire de la plaque antérieure h au guidage g du vérin

Fixez provisoirement la plaque antérieure "H" au vérin à l'aide de l'écrou du guidage G. Il est possible de choisir un des 4 trous de la plaque pour la fixation, selon la mesure convenant le plus. Maintenez le vérin horizontal en fixant provisoirement le support avant au battant avec un étau.

ATTENIO! Le guidage G (ecrou) doit se couver dans une position en avant, a environ 1-2 cm de la fin de sa course maximale. Si le guidage ne se trouvait pas dans cette position, il faut debloquer le verin à l'aide de sa clé de déblocage et faire avancer manuellement le guidage G (voir point 8), et ce pour utiliser une plus grande portion de course sur la vis sans fin.

7.5 Fixage de la plaque h auvantall du portall

Pour fixer la plaque H au portail il est nécessaire que le portail soit fermé. Le point de fixation au portail est

établi par rapport à la position de la plaque "H" fixée au vérin.

Marquez les points de fixation et percez le vantail au niveau des points de fixation. Installez la plaque H au vantail avec des vis convenant au matériel dans lequel le portail est fabriqué.

ATTENIO! Pour marquer la position correcte pour le fixage de la plaque "H" au portail, il faut soutenir le verin en position parfaitement horizontale. La zone de fixation au portail doit etre suffisamment solide et resistante. Si necessaire, renforce le vantagei avant de fixer la plaque H".

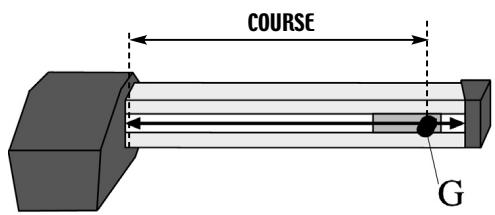

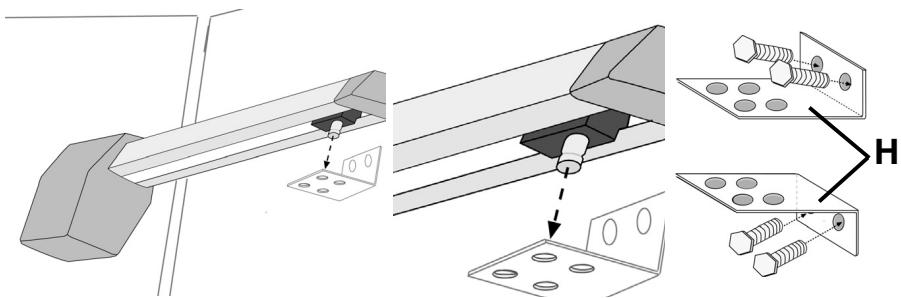

7.6 Fixage définitif de la plaque h au guidage (écrou) g du vérin

Après avoir fixé la plaque H au portail, fixez-la définitivement à l'écrou "G" à l'aide d'un circlips.

7.7 Contrôle

Vérifiez si le vérin est horizontal et installé correctement. Faites plusieurs manœuvres en déplaçant le portail à la main pour vérifier si le guidage coulisse parfaitement sur la vis sans fin de l'opérateur. Répétez l'opération pour le deuxième vantail.

8. Debrayage du UERIN

Le vérin peut être débloqué à travers la clé de déblocage fournie dans le kit.

Le déblocage est une simple opération mécanique qui permet de déverrouiller le vérin et de déplacer le portail à la main.

En cas de panne de courant ou anomalie de fonctionnement, il est possible de déplacer manuellement le portail en débrayant le vérin.

Pour pouvoir, en cas de panne, accéder au vérin de l'extérieur de votre propriété, il est nécessaire de prévoir un accès piéton séparé, surtout lorsque le portail est plein et ne permet pas d'intervention sur le vérin de l'extérieur.

Pour déverrouiller : tournez la clé dans le sens contraire aux aiguilles d'une montre. Après avoir débloqué le vérin, le guidage G coulissera librement sur la vis sans fin.

Pour bloquer : tournez la clé dans le sens des aiguilles d'une montre.

terminée la panne, pour rétablir l'efficacité de l'automatism, bloquez les vérins avec la clé de déblocage en tournant dans le sens des aiguilles d'une montre.

ATTENIO! Le syste d'automation prevoit l'auto-blocage des vantaux en fermeture. Cete fonction est un obstacle a la possibite d'intrusion dans voe propriete a travers le passage du portail. Cependant il faut considerer la possibite de violation et, dans le cas d'un portail nonplein, la possibite d'agir de l'exterieur de la propriete sur le syste de deblocage a travers un outil capable de debloquer les moteurs en forcant I'engrenage triangularne positionn e sur le moteur.

dé déblocage

a) Quand le vérin est débloqué, le guidage G coulisse sur la vis sans fin à l'aide d'une simple traction manuelle.

Le battant du portail peut être ouvert ou fermé manuellement.

B) Quand le vérin est bloqué, le guidage G est bloqué dans sa position et ne peut être déplacé manuellement. Le battant du portail reste bloqué.

9.1 Installation du boîtier de contrôle

Le boîtier de contrôle doit être fixé sur le mur/pilier à une hauteur de terre d'1 m au moins et à une distance de 60 cm minimum du moteur pour éviter les interférences électromagnétiques sur le système de transmission radio. La position d'installation doit être sûre contre le risque de chocs. Percez le mur avec une perceuse et fixez le boîtier de contrôle avec une vis de 4,5 mm.

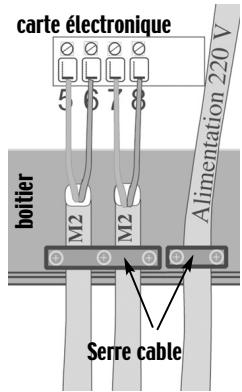

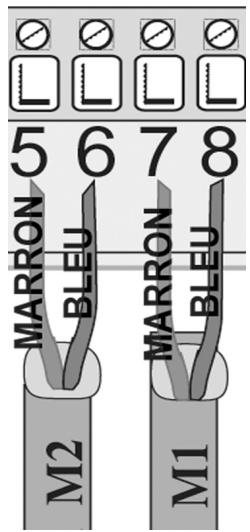

9.2 Passage des câbles

Prédisposez un conduit isolé pour le passage sous terre du câble du deuxième moteur.

Tout le système est sous basse tension 12 V, sauf la ligne d'alimentation électrique 230 V qui doit être connectée au boîtier de commande par un electricien professionnel qualifié, conformément aux dispositions de sécurité en vigueur.

Le reste de l'installation électrique, ainsi que le branchement des accessoires peut être effectué par du personnel sans qualification professionnelle.

Le boîtier est conçu pour le passage des câbles électriques d'alimentation et de connexion moteurs à travers 3 passages au fond du boîtier. Pour accéder à la carte électronique, enlevez le couvercle fixé avec 4 vis au boîtier.

INSTALLATION DE BASE

9.3 Branchement du moteur M1

Introduisez le câble dans la boîte à travers un des 3 passages au fond de la boîte.

Connectez les câbles du moteur IM1 (correspondant au battant qui s'ouvre en premier) aux bornes 7 et 8 de la platine en respectant cette correspondance : câble marron avec borne 7 ; câble bleu avec borne 8.

ATTENTION! La connexion du moteur IM1 doit correspondre au moteur qui actionne le vantage qui s'ouvre en premier (et se ferme en deuxième), et la connexion du moteur IM2 doit correspondre au moteur qui actionne le vantage qui s'ouvre en deuxième (et se ferme en premier).

9.4 Branchement du moteur M2

Introduisez le câble dans la boîte à travers un des 3 passages au fond de la boîte.

Connectez les câbles du moteur IM2 (correspondant au battant qui s'ouvre en deuxième) aux bornes 5 et 6 de la platine en respectant cette correspondance : câble marron avec borne 5 ; câble bleu avec borne 6. Bloquez les câbles du moteur IM1 et IM2 avec un serre-câble.

ATTENION! En cas d'utilisation du système pour motoriser un portail à un seul battant connectez un seul moteur comme pour IM1 (point 9.3)

9.5 Connexion du transformateur à la carte électronique

Le système est fourni avec un transformateur déjà connecté à la carte électronique. Vérifiez en tout cas la connexion et en cas contraire le connecter à la platine.

9.6 Connexion du câble d'alimentation 230 U

Faites connecter le câble d'alimentation haute tension par un installateur professionnel autorisé.

Introduisez le câble dans la boîte à travers un des 3 passages au fond de la boîte. Bloquez le câble avec un serre-câble.

ATTENTION! Il faut utiliser un cable de connexion H07RN_F en prévoyant un interrupteur pour l'arrêt bipolaire de la ligne électrique. Nous suggèrons à l'utilisateur de s'adresser à un électricien professionnel spécialisé qu'il devra effectuer la connexion en respectant les normes de sécurité en vigueur. Nous rapelons à l'utilisateur le haut risque découlant d'une Intervention sur le câblage d'alimentation haute tension effectué par du personnel non spécialisé!

La connexion électrique de base est terminée. Fermez correctement le boîtier avec son couvercle pour éviter toute infiltration d'eau qui pourrait endommager la carte électronique et causer un court-circuit.

FUSIBLE

10.1 Clignotant réf. 7500

Le clignotant peut signaler le mouvement du portail en cours d'ouverture et de fermeture à travers une lumière intermittente jaune. Le clignotant doit être installé sur le pilier/mur de façon à être bien visible de l'extérieur et de l'intérieur de la propriété. Une notice spécifique est fournie avec le clignotant en option. Le branchement du câble doit s'effectuer sur les bornes 9 et 10 de la platine électronique. Le branchement doit être effectué sur les bornes correspondantes à START: n°1 et 3.

ATTENION! L'Installation d'un clignotant est nécessaire pour garantir la sécurité sur la zone de passage public.

10.2 Sélecteur à clé ref. 5000

Le sélecteur peut d'actionner le système à travers un dispositif à clé fixé sur le pilier/mur. Le dispositif peut être positionné à l'intérieur ou à l'extérieur de la propriété. Une notice spécifique est fournie avec le sélecteur en option. Le contact est normalement ouvert. En cas de double dispositif, il faut prévoir une connexion en série.

10.3 Photocellules réf. 7012/24

Les photocellules de sécurité sont un dispositif supplémentaire de sécurité, efficace seulement pendant la phase de fermeture du portail. Le dispositif se compose d'un transmetteur TX et d'un récepteur RX. Le transmetteur TX émet une lumière infrarouge modulée qui est captée par le récepteur RX. Lorsque ce faisceau de lumière (invisible) est interrompu par la présence d'un objet, un signal est envoyé à la carte électronique CTR41 qui inversera le sens de marche du moteur pendant la phase de fermeture des moteurs en produisant l'ouverture des vantageux. Effectuez les branchements comme indiqués dans le dessin pages 13 et 15 sur les bornes 2 et 3 de la platine CTR41.

ATTENIO 1 n pont entre les bornes 2 et 3 de la platine CTR41 est installe pour utilisation du syste sans installation des photocellues. I'enlevez le pont sauf qu'en cas de connexion photocellules.

ATTENION! En cas d'installation de deux paires de photocellues effectuez les branchements en série. Predisposez un conduit isolé pour le passage interre des cables sous terre des photocellues.

1. Les cables de section min. 0.5mm, devront être protégés par une gaine convenable
2. En cas de double dispositif, prévoir un passage double.
3. Positionnez le récepteur RX en face du transmetteur TX à la même hauteur (40/60 cm)
4. Le LED rouge allumé indique un alignement parfait
5. Installez les câbles des photocellules loin des autres câbles pour éviter les interférences
6. Il ne faut jamais monter l'appareil récepteur en face du soleil pour éviter les interférences avec les rayons solaires.
7. Dans le cas d'un double dispositif, alternez un récepteur RX et avec un transmetteur TX
8. Positionnez la photocellule à une hauteur de 40 / 60 cm

ATTENTION ! L'Installation d'un couple de photocellules est nécessaire pour garantir la sécurité sur la zone de passage public.

11.1 Mémorisation d'un code de transmission dans la télécommande

La télécommande transmet en fréquence radio 433 mhz un code qui est reçu par le récepteur de la carte électronique CTR41.

La télécommande dispose de 3 canaux de transmission radio:

• le premier canal correspond à la touche T1.
• le deuxième canal correspond à la touche T2.
• le troisième canal correspond à la pression des touches T1 + T2 appuyées en même temps.

La télécommande est codée à l'usine avec un code standard pour chaque canal de transmission pour permettre à l'utilisateur de vérifier le bon fonctionnement du système même avant de coder la télécommande avec un code de transmission personnel.

Le canal T1 est programmé à l'usine avec un code standard pour l'ouverture d'automatismes pour portail de marque Ducati.

Le canal T2 est programmé à l'usine avec un code standard pour l'ouverture d'automatismes pour porte de garage de marque Ducati.

Le canal T3 est disponible pour tout autre utilisation

ll t i s a t s t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Pour entre un nouveau code composé de 12 chiffres, introduizez les chiffres du nouveau code en sachant que la touche T1 correspond à la valeur de chiffrage OII et que la touche T2 correspond à la valeur de chiffrage OFF.

Pour modifier le code de votre télécommande, agissez comme suit:

1 - Actionnez simultanément les boutons T1 et T2 de la télécommande, jusqu'à que le LED s'allume sur une lumière fixe. 2 - Relâchez les boutons, le LED s'éteint et à partir de ce moment la télécommande est en mode programmation. 3 - Pressez et relâchez le bouton relatif au canal à programmer (par ex. T1 ou T2 ou T3), le LED s'allume pendant environ 1 sec. 4 - Pressez successivement 12 fois les boutons T1 (Off) et T2 (On) en composant le code personnel que vous avez choisi.

À chaque pression, attendre que le LED s'allume et s'éteigne.

Par exemple en pressant T1-T2-T1-T2... Vous auriez programme OFF-ON-OFF-ON

etc. jusqu'à 12 fois ; Si Vous n'avez pas introduit les 12 codes établis, la télécommande restera en mode programmation.

Il faut introduire les 12 chiffres du code, même au cas où vous avez fait une erreur dans la manipulation. Pour effectuer une

Nouvelle programmation : répétez l'opération à partir du point 1

5- À la troisième impulsion, la télécommande clignotera très vite pour vous indiquer que la programmation a été acceptée.

Vous pouvez marquer votre code personnel sur le schéma page 17.

11.2 Mémorisation d'un code de transmission dans la platine CTR41

La carte CTR41 dispose d'une capacité de mémorisation de 15 codes différents, dont le code standard est déjà mémoire à l'usine. Avant d'introduire la mémorisation de votre nouveau code personnel, effacez le code standard de la mémoire de la carte CTR41.

Pour effacer le code Standard pré-établi sur le programmeur CTR41:

Appuyez sur la touche P1 du programmeur pendant 10 sec. Le led clignote plus vite pour confirmer que les codes en mémoire ont tous été effacés

Pour entrer immétrer un nouveau code de transmission dans la mémoire de la carte CTR41:

1 - Appuyez et relâchez la touche P1 de la carte CTR41. Le LED s'allume de lumière fixe.. 2 - Transmettez le nouveau code de la télécommande en appuyant pendant quelques secondes sur la touche du canal programmée auparavant (T1 ou T2 ou T3). Le LED du programmeur CTR41 clignote pour confirmer que le code est accepté. 3 - Appuyez à nouveau sur la touche de la télécommande programmée auparavant pour faire que le système effectue une opération d'ouverture pour vérifier si la procédure a été effectuée avec succès.

12.1 Essai

Assurez-vous que les prescriptions indiquées pag.4/17 sont respectées. En utilisant une télécommande ou le sélecteur à clé, effectuez des essais d'ouverture et de fermeture du portail pour vérifier son bon fonctionnement. Vérifier le bon fonctionnement de chaque dispositif en option eventuellement installé.

12.2 Normes en 12445

Des personnels professionnels qualifiés doivent effectuer des essais en fonction des risques présents. Les essais doivent contrôler la conformité de l'installation par rapport aux lois nationales et européennes en vigueur et le respect des normes EN12445 sur la sécurité.

Les personnes spécialisées devront mesurer avec un dynamomètre la courbe de la force d'impact sur un obstacle et le temps d'intervention du système amperométrique de sécurité. La non-respect des prescriptions de l'ensemble de l'automation installé sur la structure spécifique détermine l'impossibilité d'utilisation de l'automatisme dans l'installation effectuée sur la structure spécifique. Fluec un choix de autre position d'installation des moteurs, le résultat du test peut varier. L'essai doit s'effectuer uniquement quand l'installation du système est effectuée dans sa totalité. Des essais partiels ne permettent pas d'établir le bon fonctionnement et le respect des normes.

13.1 Modalité de fermeture semi-automatique (pas à pas)

La platine CTR41 est programmée à l'usine en mode semi-automatique. Dans cette modalité de fonctionnement, la fermeture du portail intervient après une impulsion transmise par la télécommande ou par le sélecteur à clé.

13.2 Modalité fermeture automatique temporisée.

La platine CTR41 peut être programmée pour une fonction de fermeture automatique temporisée. Dans cette modalité de fonctionnement, la fermeture du portail intervient automatiquement après un temps de pause de 30 sec. Il n'est pas possible de modifier le temps de pause. Pendant la pause, aucune impulsion de la télécommande ou du sélecteur n'est acceptée par la platine CTR41.

Pour passer au mode de fonctionnement de fermeture automatique temporisée :

f) à battants fermés, débranchez le courant de la platine et attendez 1 minute B) appuyez sur la touche P1 et en même temps, sans relâcher la touche, alimentez la platine C) attendez que le LED s'allume, relâchez la touche P1 D) le LED s'éteint pour indiquer l'acceptation de la modalité automatique.

Fuec une impulsion de la télécommande on ouvririge le portail qui se refermera après 30 secondes environ (programmée à l'usine). Pendant l'ouverture aucune impulsion ne sera acceptée, tandis que pendant la fermeture, une impulsion portera à la réouverture.

Pour retourner à la modalité Pas à Pas effectuez les mêmes opérations que aux points A-B-C-D

14. Detection d'obstacle et systeme de securite

La sécurité est assurée par un système ampérométrique qui, en cas de présence d'obstacles pendant bloque le mouvement des vantaux. Le moteur arrête sa manoeuvre (d'ouverture ou de ferméture) dès qu'il enregistre l'augmentation de demande ampérométrique due au fait que levantail pousse sur la butée de fin de course. À fin de ne pas maintenir levantail en pression, le moteur reculera d'un centimètre environ.

Voir chapitre 12.2 Normes EN12345.

Pour plus de sécurité il est possible d'installer un ou plusieurs couples de photocellules (voir chapitre 10.3).

Pour plus de sécurité il est conseillé de ne pas laisser des enfants non surveillés à proximité du portail en mouvement.

Il est conseillé de ne pas traverser la zone d'action pendant une manœuvre du portail.

Le jamais laisser des objects dans la zone d'action du portail. Signaler avec une plaque fixée sur le portail le fait que le portail est automatisé.

Garantie

Cet automatisme est garanti 2 ans par le constructeur contre tout vice de fabrication. L'article 1641 du Code Civil s'applique dans tous les cas. La chute ou le non-respect des consignes d'installation ou d'entretien telles que reconnues dans la notice d'instruction du produit excluent tout droit au bénéfice de la garantie constructeur.

Conditions de garantie

1. La garantie est acceptée seulement dans le cas où le certificat de garantie était complètement rempli et envoyé au fabricant dans les 60 jours de la date d'achat et montré avec la facture ou le reçu qui pouvaient attester l'achat; en outre aucune altération ou effacement ne doivent être apportés au certificat lui-même.

2. Les garanties ou dé.

1. La garantie de ce produit déchoit automatiquement si le produit est modifié et adapté aux normes techniques et de sécurité autres que celles en vigueur dans le pays pour lequel le produit est conçu et réalisé. Aucun remboursement ne sera donc prévu pour des dommages qui découlent des modifications susdites.

4. Cette garantie ne couvre pas:

a) Les contrôles périodiques, l'entretien, les réparations ou le remplacement des parties soumises à usure.

b) Coût de transport, déplacement, ou installation de ce produit.

c) Utilisation impropre, erreurs d'emploi ou installation non correcte.

d) Dommages causés par incendie, eau, phénomènes naturels, orages, alimentation incorrecte ou toutes autres causes indépendantes du fabricant.

Conseil telephonique FRANCE

Nos techniciens sont à votre disposition pour:

• vous conseiller sur le choix du produit en fonction de vos besoins
• vous aider lors de l'installation de votre automatisme de portail

Tel. [phone] (1.35 € dans l'appel)

Fax. [phone]

Service apres VENTE FRANCE

Le SAV est assuré en France par Servitech Distribution. Adressez votre produit au centre national de réparations :

Servitech Distribution

Parc d'activités de Limonest - BP 47-

69760 LIMONEST

16. AIDE RECHERCHE SOLUTION PROBLEM
PROBLEM		CAUSE	SOLUTION
1	Le portail ne s'ouvre pas après l'impulsion donnée à travers la télécommande 6203	a. La batterie de la télécommande est déchargeeb. le code de la télécommande n'est pas ménorisé dans la platine CTR41 de l'automatisation ou le code memorisé dans la télécommande est différent de celui qui est ménorisé dans la platine CTR41b. le système n'a pas d'alimentation 230U	a. Changez la batterie de la télécommandeb. Insérez le code dans la télécommande et le ménoriser dans la platine CTR41 en effaçand la memoivre des codes de la platine CTR41 si est pleine [max. mémoire 15 différents codes) et memorise le nouveau code (page 19).c. Contrôle l'interrupteur du réseau 230U ainsi que le fusible du transformmateur 0.8R.
2	Un moteur (vantail) ouvre et l'autre ferme	branchement des cables des moteurs IM1/IM2 non correct (câbles marron/bleu inversés)	Corrigez le branchement des cables des moteurs [bleu/marron] selon schama page 14-15.
3	Les moteurs s'arrêtent tout de suite après l'impulsion	a) Puissance du moteur issusante par rapport au pays at mesure du portailb) friction excessive/ installation non corrête du portail lui même	a) vérifier les dimensions du portail et la compatibilité avec l'automatisationb) vérifier le bon mouvement du portail manuellement et toute friction excessive )
4	Le portail ne se refère pas après l'ouverture et les photocellules ne sont pas installées	a) Fibrence du pont photocellules entre les bornes 2 et 3 de la platine CTR41b) Contact START enclencé	a) Reliez la borne 3 à la borne 2b) Déclenchéz, le contacte start
5	Le portail ne se refère pas après l'ouverture et les photocellules sont installées	a) Photocellules non correctament alignées ou elles snt sales à l'interieur ou extérieurb) Contact START enclancéc) les rayons du soleil dérangent la photocellule-récepteur [RX] car il y a inférieure avec le rayon infrarouge	a) filignez les photocellules et les nettoyer à l'interieur ainsi que à l'exterieurb) Déclenchéz, le contacte startc) Inversez la position de la photocellule qui transmet et celle qui Receptionne le signal infrarouge
6	Un vantage travaillée et l'autre ne rouge pas, même si le moteur tourne à vide	a) le vérin est débloquèb) le système de déblocage est endommagéc) problème dans les engrenages du vérin	a) Bloquez le vérin avec la clé triangoulaireb) Envoyzé le vérin au service après vente pour reparationc) Envoyzé le vérin au service après vente pour reparation
7	Le clignotant ne fonctionne pas	fampoule brûlée	Changez l'ampoule 12 U max. 10U.
8	Le sélecteur à clé ne fonctionne pas	Branchement non correct	Contröler les branchements électriques.
9	Les moteurs ralentissent après quelques années	Balais usés	Remplacez les balais électriques. frit. HC/R/70
10	Le fusible 0.8T amp. a sauté	a) court-circuitb) transformateur brûlée	a) Changez le fusibleb) Contrôle le transformateur et eventuallément l'échanger

17. PIECES Detachees et accessoires

CTR41 platine électronique

HC418 vérin à coulisse 400 mm

R2/400 vis 400 mm

R9/418 tube en alu 400mm

R39 roteur

R76 moteur complet

R4/R28 corps réducteur

R8/018 sachet 4 plaques de fixation H et K et clé de déblocage

R14 clé de déblocage

R15 clé de déblocage

R70 paire de charbons

R80 boîte avec transformateur

7500 Clignotant

5000 Sélecteur à clé

7012/24 Paire de photocellules

6203 Télécommande 3 canaux

Declaration de conformite du producteur

L'automatisme pour portails battants modèle Ref..818 / 819 lorsque installé et utilisé selon les instructions du Constructeur

est conforme aux normes EN55014, EN61000-6-1,

EN300220-1, EN12453, EN13241/1

EN60335-1, ETSI EN 301 489-3

99/5/EEC, 73/23/EEC, 89/336/EEC

Télécommande modèle Réf. 6203

est conforme à la directive européenne 1999/5/EC

Je soussigné, déclare que les produits spécifiés ci-dessus et tous les accessoires détaillés dans le manuel, installées correctement et utilisées en conformité aux normes contenues dans ce manuel, sont conformes aux directives et standards susdites.

All ducks srl

via A. Volta,1

20060 Ornago (MI) Italie

septembre 2005

D. Ziliani

FICHE CLIENT fidelity certificat de garantie 24 mois

ATTENTION! Cette fiche, remplie et renvoyée à l'adresse indiquée, vous permettra de devenir un membre enregistré dans le "Club Fidélité". Un code personnel sera associé à votre dossier. Vous pourrez bénéficier d'offres spéciales, nouveaux services et promotions qui vous seront proposées directement par le producteur périodiquement pour toute la durée en vie devoir automatisme.

NOM:		PRENOM:
ADRESSE:
CODE:	VILLE:
PAYS:
Tel:		FAXI:
e-mail:
Dimension portail:		Age du portail:
Matériel de fabrication portail:
Description de la structure (habitation/portail/mur/pilier):
Composition famille/utilisateurs (enfants/personnes âgées):
Fréquence d'utilisation de l'automatisation par jour ou par semaine (par ex. 2-4 fois par jour):
Climat du lieu:
Commentaires:

DESCRIPTION PRODUIT: KIT automatisme Portail double battant max 4 m
REF. ARTICLE: 818/ 819	MARQUE:
MAGASIN REVENDEUR:
VILLE:
PRIX D'ACHAT TTC:

LHcVa. LVAeEe

DATE D'ACHAT:

COPIE TICKET DE CAISSE/ RECU D'ACHAT:

	insuffisant	suffisant	bon	excellent
info sur emballage produit:
composition du kit:
info reçue par le revendeur:
info du manuel d'installation:
rapport qualité/prix:
service assistance téléphon
qualité service après-vente:
rapidité service après-vente:

Note : commentaires :

Traitement des données personnelles:

les indications contenues dans cette fiche seront traitées exclusivement par le producteur dans le cadre du service SAV et promotions/offres commerciales pour le client.

Le client sousigned autorise l'acquisition et le traitement des données personnelles containues dans cette fiche de garantie: lieu, date:

Signature:

REEMPLIR CETTE FICHE DE GARANTIE ET LA RENVOYER A CETTE ADRESSE:

Rayon produits DIY

via A. Volta, 1

20060 Ornago (MI)

ITALIA
