PT330 - Imprimante thermique OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique
Marque	OKI
Modèle	PT330
Largeur de papier compatible	58 mm ou 80 mm (selon version)
Type de papier	Papier thermique en rouleau
Alimentation	Adaptateur secteur fourni
Consommation électrique	Faible consommation (standby < 1W)
Interface	Série, USB, LAN (selon modèle)
Dimensions (approx.)	140 x 200 x 120 mm
Poids (approx.)	1,2 kg
Fonctions principales	Impression de tickets, factures, étiquettes
Installation	Voir le manuel pour mise en place du papier et connexions
Mise sous tension	Interrupteur marche/arrêt avec voyant POWER
Entretien courant	Nettoyer régulièrement la tête d'impression et les capteurs
Sécurité	Utiliser uniquement l'adaptateur secteur spécifié ; éviter l'humidité
Pièces détachées	Adaptateur secteur, câbles, rouleaux de papier
Réparabilité	Confier à un technicien qualifié ; pièces disponibles sur demande
Branchement tiroir-caisse	Connecteur dédié pour ouverture automatique
Logiciel	Pilotes et outils d'installation fournis sur CD
Informations générales	Utilisation en intérieur ; température de fonctionnement 0-40°C

FOIRE AUX QUESTIONS - PT330 OKI

Comment installer le rouleau de papier dans l'imprimante PT330 ?

Tirez le levier de déverrouillage [J] vers l'avant pour ouvrir le couvercle supérieur [K]. Placez le rouleau de papier dans l'imprimante, tirez le haut du papier jusqu'à ce qu'il dépasse du bord supérieur du couvercle [L], puis refermez le couvercle.

Quels types d'interface sont disponibles sur cette imprimante ?

L'imprimante peut être équipée d'une interface série [A], USB [B] ou LAN [C] selon le modèle. Consultez la notice pour identifier votre version.

Puis-je utiliser un adaptateur secteur autre que celui fourni ?

Non, pour des raisons de sécurité, utilisez uniquement l'adaptateur secteur fourni par OKI. L'utilisation d'un autre adaptateur peut entraîner un risque d'incendie ou d'électrocution.

Comment brancher un tiroir-caisse à l'imprimante PT330 ?

Connectez le câble d'ouverture du tiroir-caisse [D] au connecteur correspondant sur l'imprimante. Le tiroir s'ouvrira automatiquement lors des impressions de tickets.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur l'imprimante et sur une prise secteur fonctionnelle. Assurez-vous que l'interrupteur [M] est en position marche. Si le voyant POWER [N] reste éteint, contactez le support technique.

Comment installer les pilotes d'impression ?

Insérez le CD SETUP DISK dans le lecteur. Cliquez sur 'Install Driver' [P] dans la fenêtre qui s'affiche. Si la fenêtre n'apparaît pas, exécutez 'setup.exe' depuis le CD. Suivez les instructions à l'écran. Pour plus de détails, consultez le guide d'installation [Q].

Quelle largeur de papier puis-je utiliser ?

L'imprimante accepte du papier thermique de 58 mm (2,28 pouces) ou 80 mm selon le modèle. Pour utiliser du papier de 58 mm, consultez le manuel d'utilisation pour ajuster les paramètres.

Comment nettoyer la tête d'impression ?

Utilisez un coton-tige imbibé d'alcool isopropylique pour nettoyer délicatement la tête d'impression thermique. Effectuez cette opération régulièrement pour maintenir une qualité d'impression optimale.

Puis-je utiliser l'imprimante en position verticale ?

Oui, l'imprimante peut être utilisée verticalement. Reportez-vous au chapitre 4-6 du manuel d'utilisation pour les instructions spécifiques d'installation verticale.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel d'utilisation complet est disponible sur le CD fourni avec l'imprimante. Vous pouvez également le télécharger au format PDF depuis le site de support OKI.

MODE D'EMPLOI PT330 OKI

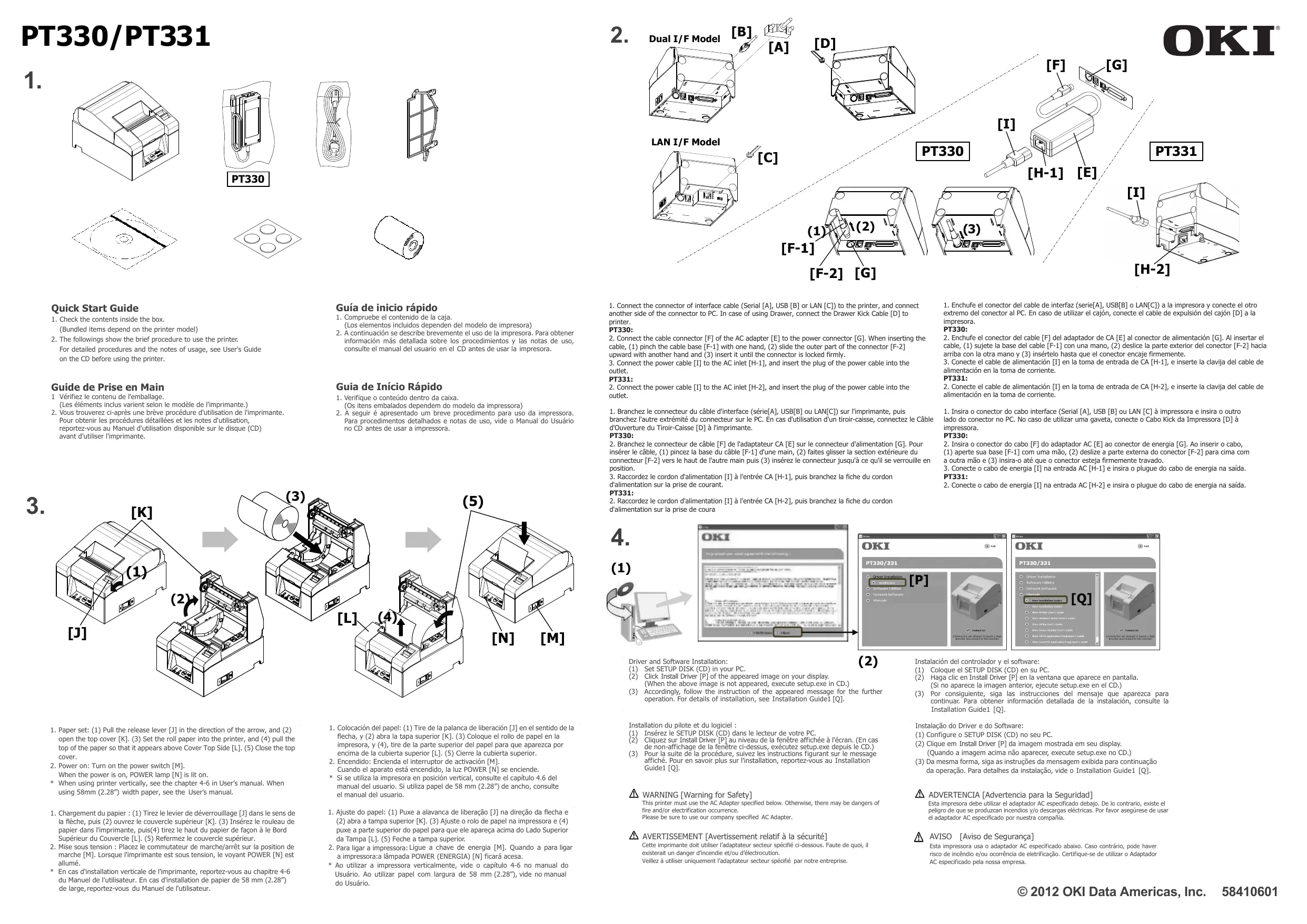

1 Vérifiez le contenu de l'emballage. (Les éléments inclus varient selon le modèle de l'imprimante.) 2. Vous trouverez ci-après une brève procédure d'utilisation de l'imprimante. Pour obtenir les procédures détaillées et les notes d'utilisation, reportez-vous au Manuel d'utilisation disponible sur le disque (CD) avant d'utiliser l'imprimante.

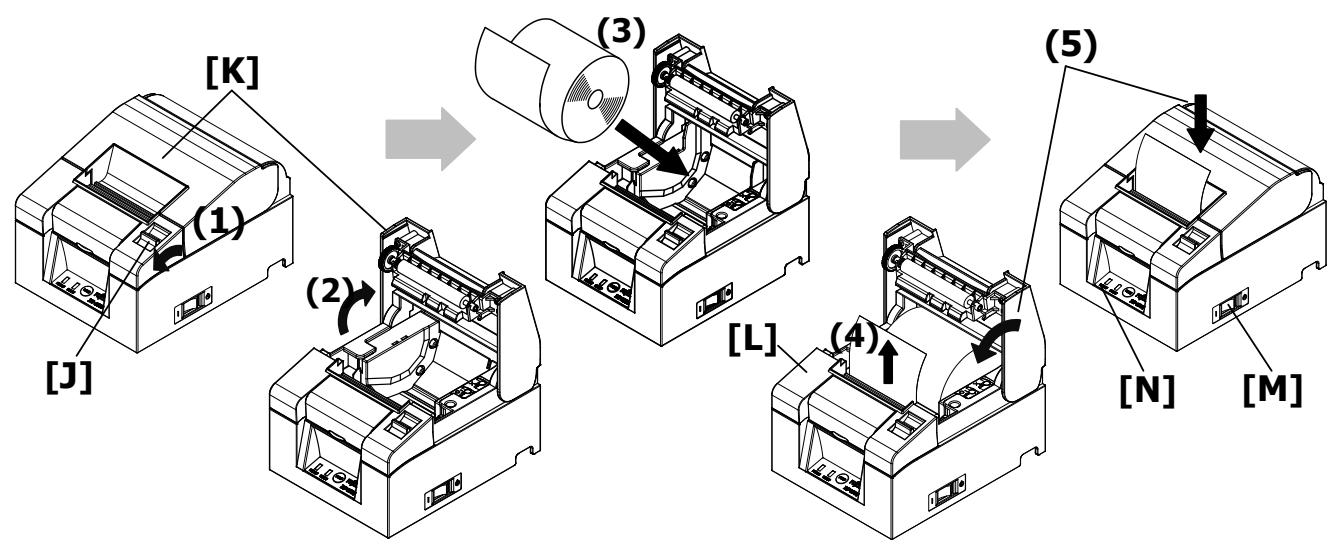

1. Paper set: (1) Pull the release lever [J] in the direction of the arrow, and (2) open the top cover [K]. (3) Set the roll paper into the printer, and (4) pull the top of the paper so that it appears above Cover Top Side [L]. (5) Close the top cover.
2. Power on: Turn on the power switch [M]. When the power is on, POWER lamp [N]
3. When using printer vertically, see the chapter 4-6 in User's manual. When using 58mm (2.28") width paper, see the User's manual.
4. ez le couvercle supérieur [K]. (3) Insérez le rouleau de papier dans l'imprimante, puis (4) tirez le haut du papier de façon à le faire atteindre le Bord Supérieur du Couvercle [L]. (5) Refermez le couvercle supérieur.
5. Mise sous tension : Placez le commutateur de marche/arrêt sur la position de marche [M]. Lorsque l'imprimante est sous tension, le voyant POWER [N] est allumé.
6. En cas d'installation verticale de l'imprimante, reportez-vous au chapitre 4-6 du Manuel de l'utilisateur. En cas d'installation de papier de 58 mm (2.28") de large, reportez-vous du Manuel de l'utilisateur.

1. Connectez le cable d'alimentation [I] à la prise secteur [H-2], et insérez la fiche du cable d'alimentation dans la prise.
2. Branchez le connecteur du câble d'interface (série[A], USB[B] ou LAN[C]) sur l'imprimante, puis branchez l'autre extrémité du connecteur sur le PC. En cas d'utilisation d'un tiroir-caisse, connectez le câble d'ouverture du Tiroir-Caisse [D] à l'imprimante.

1. Branchez le connecteur de câble [F] de l'adaptateur CA [E] sur le connecteur d'alimentation [G]. Pour insérer le câble, (1) pincez la base du câble [F-1] d'une main, (2) faites glisser la section externe du connecteur [F-2] vers le haut de l'autre main puis (3) insérez le connecteur jusqu'à ce qu'il se verrouille en position.
2. Raccordez le cordon d'alimentation [I] à l'entrée CA [H-1], puis branchez la fiche du cordon d'alimentation sur la prise de courant.

1. Raccordez le cordon d'alimentation [I] à l'entrée CA [H-2], puis branchez la fiche du cordon d'alimentation sur la prise de courant

Installation du pilote et du logiciel :

(1) Insérez le SETUP DISK (CD) dans le lecteur de votre PC. (2) Cliquez sur Install Driver [P] au niveau de la fenêtre affichée à l'écran. (En cas de non-affichage de la fenêtre ci-dessus, exécutez setup cet espe depuis le CD.) 3) Pour la suite de la méthode, suivez les instructions figurant sur le message affiché. Pour en savoir plus sur l'installation, reportez-vous au Installation Guide1 [Q].

Avertissement [avertissement relatif à la sécurité]

Cette imprimante doit utiliser l'adaptateur secteur fourni ci-dessous. Faute de quoi, il existerait un danger d'incendie et/ou d'électrocution.

Veillez à utiliser uniquement l'adaptateur secteur spécifique fourni par notre entreprise.
