Intitulé	Description
Type de produit	Imprimante couleur laser
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 30 pages par minute en noir et couleur
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	400 x 450 x 500 mm
Poids	Environ 25 kg
Compatibilités	Windows, Mac OS, Linux
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Fonctions principales	Impression, copie, numérisation (selon modèle)
Entretien et nettoyage	Nettoyage régulier des rouleaux et des cartouches, mise à jour du firmware
Pièces détachées et réparabilité	Cartouches de toner, tambours d'impression, pièces de maintenance disponibles
Sécurité	Fonctionnalités de sécurité réseau, protection des données
Garantie	1 an, extension possible
Informations générales	Conçue pour les petites et moyennes entreprises, faible coût d'impression par page

FOIRE AUX QUESTIONS - C7400NCCS OKI

Pourquoi mon imprimante OKI C7400NCCS ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée sur une prise fonctionnelle et que le câble d'alimentation est en bon état. Essayez de brancher l'imprimante sur une autre prise.

Comment résoudre les problèmes d'impression floue ?

Assurez-vous que le toner est bien installé et qu'il n'est pas vide. Vérifiez également la qualité du papier utilisé et nettoyez les rouleaux d'alimentation si nécessaire.

Que faire si l'imprimante affiche un message d'erreur de bourrage papier ?

Ouvrez le capot de l'imprimante et retirez délicatement tout papier coincé. Assurez-vous qu'il n'y a pas de petits morceaux de papier restants dans les rouleaux.

Comment mettre à jour le pilote de l'imprimante OKI C7400NCCS ?

Visitez le site officiel d'OKI pour télécharger la dernière version du pilote compatible avec votre système d'exploitation. Suivez les instructions d'installation fournies.

Mon imprimante imprime des couleurs incorrectes. Que faire ?

Vérifiez les niveaux de toner pour chaque couleur et remplacez les toners vides. Effectuez un test d'impression pour calibrer les couleurs si nécessaire.

Comment configurer l'imprimante pour imprimer sans fil ?

Assurez-vous que l'imprimante est connectée à votre réseau Wi-Fi. Utilisez le menu de l'imprimante pour entrer les paramètres réseau ou consultez le manuel d'utilisation pour des instructions détaillées.

Pourquoi l'imprimante ne se connecte-t-elle pas au réseau ?

Vérifiez que le réseau est opérationnel et que l'imprimante est à portée du routeur. Assurez-vous également que le bon mot de passe Wi-Fi a été saisi.

Comment nettoyer la tête d'impression de l'OKI C7400NCCS ?

Utilisez l'outil de nettoyage intégré dans le logiciel de l'imprimante accessible depuis votre ordinateur. Suivez les étapes pour effectuer un nettoyage automatique.

Que faire si l'imprimante ne reconnaît pas le toner ?

Vérifiez que le toner est correctement installé et qu'il est compatible avec le modèle C7400NCCS. Retirez et réinstallez le toner si nécessaire.

Comment imprimer en recto verso avec l'OKI C7400NCCS ?

Assurez-vous que l'option d'impression recto verso est activée dans les paramètres d'impression avant de lancer votre impression.

MODE D'EMPLOI C7400NCCS OKI

Support d'impression 5

Papier Standard 5 Papier recyclé 5 Papier photo mat 6 Transparents 6 Étiquettes 7 Papier épais (Papier bristol, fiches) 8

Fonctions à l'appareil 11

Impression confidentielle 11 Contrôle et impression 12 Réglage de l'équilibre chromatique 13 Impression de la liste de fichiers 14 Impression de MenuMap 14 Paramètres de gestion de la consommation 15 Impression d'une page de démonstration 16

Dégagement des bords de papier 21

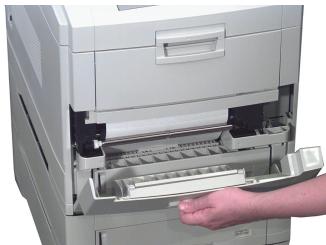

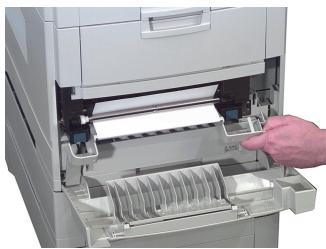

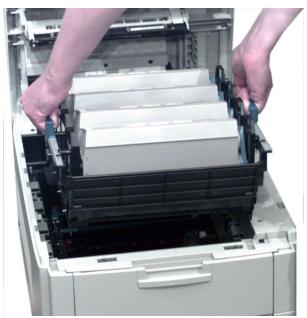

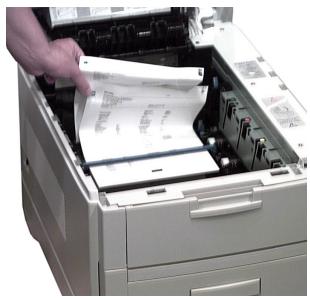

Bourrage de l'alimentation papier 21 Bourrage du mécanisme de transport 22 Bourrage à la sortie 23 Bourrage au bac X 24 Bourrage au bac MF 24 Bourrage de l'unité recto verso côté inversion 25 Bourrage de l'unité recto verso côté alimentation 26 Bourrage de défaut d'alimentation recto verso 27

Service et assistance 36

Informations complémentaires en ligne dans le

OKI C7000 Series Guide de l'utilisateur

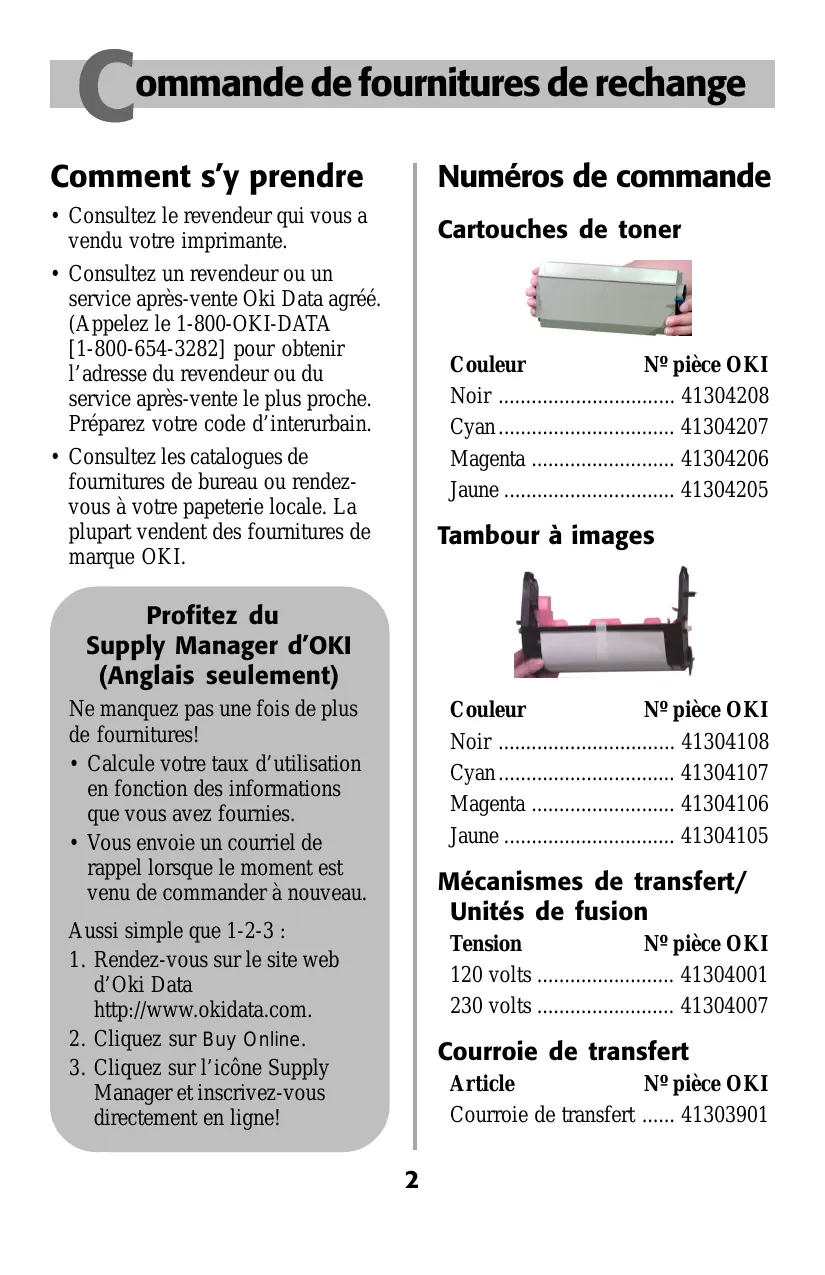

Comment s'y prendre

• Consultez le revendeur qui vous a vendu votre imprimante.
• Consultez un revendeur ou un service après-vente Oki Data agréé. (Appelez le 1-800-OKI-DATA [1-800-654-3282] pour obtenir l'adresse du revendeur ou du service après-vente le plus proche. Préparez votre code d'interurbain.
• Consultez les catalogues de fournitures de bureau ou rendez-vous à votre papeterie locale. La plupart vendant des fournitures de marque OKI.

Ne manquez plus une fois de fournitures!

• Calculez votre taux d'utilisation en fonction des informations que vous avez fournies.
• Vous envoie un courriel de rappel lorsque le moment est venu de commander à nouveau.

Aussi simple que 1-2-3 :

1. Rendez-vous sur le site web d'Oki Data http://www.okidata.com.
2. Cliquez sur Achat en ligne.
3. Cliquez sur l'icône Supply Manager et inscrivez-vous directement en ligne!

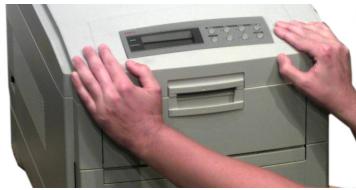

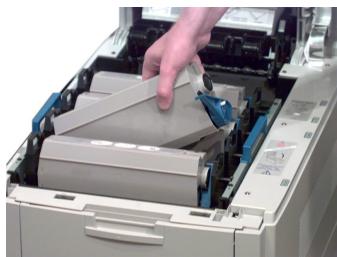

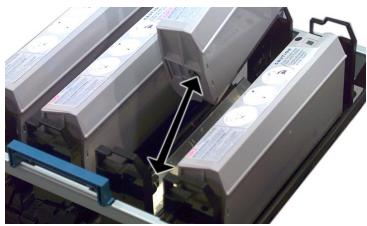

Cartouches de toner

Couleur N' pièce OKI

Noir 41304208

Cyan 41304207

Magenta 41304206

Jaune 41304205

Tambour à images

Couleur N' piece OKI

Noir 41304108

Cyan 41304107

Magenta 41304106

Jaune 41304105

Mécanismes de transfert/ unités de fusion

Tension N° pièce OKI

120 volts 41304001

230 volts 41304007

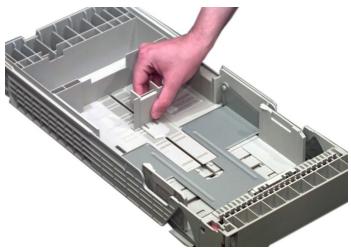

Chargement du support : bacs 1, 2 et 3

1. Sortez le bac.

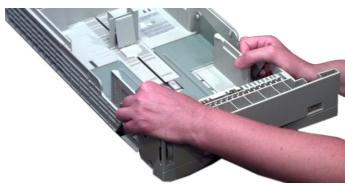

1. Au besoin, ajustez les guides de support et la butée arrêt en fonction du format utilisé.

1. Aérez le support et chargez-le. Ne dépassez pas la marque PAPER FULL.

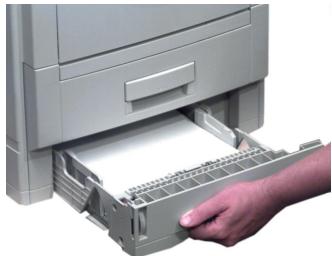

1. Repoussez le bac dans l'imprimante.

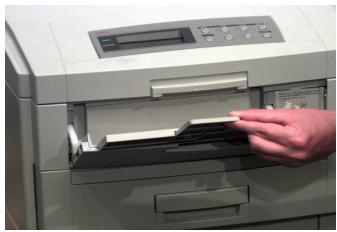

Chargement du support : bac multifonctionnel

1. Tirez sur le bac multifonctionnel pour l'ouvrir.

1. Sortez la plate-forme pivotante.

1. Sortez la rallonge de support.

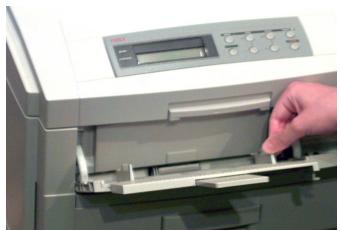

1. Ajustez les guides au support que vous utilisez.

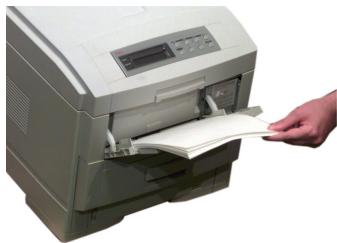

1. Placez le support sur le bac.

Placez le papier à en-tête face imprimée vers le haut, côté en-tête engagé dans l'imprimante.

Placez les étiquettes face imprimée vers le haut, début de feuille engagé dans l'imprimante.

Papier standard

Si vous papier se gondole lorsque vous imprimez recto verso, passez à un papier de 28 lb US Bond (104 g/m²).

Formats

• Lettre, Executive, Légal-14, Légal-13.5, Légal-13, A4, A5, A6, B4, B5
• Personnalisé (à définir dans le pilote d'imprimante ; gamme de largeur de 3 à 8,5 pouces [76 à 216 mm], gamme de longueur de 5 à 14 pouces [127 à 355 mm])

Grammage

16 à 54 lb US Bond (62 à 200 g/m²)

Chemins d'alimentation

Bac 1 - Bac multifonctionnel - Bac 2 ou 3 (optionnel)

Chemins de sortie

Haut - Arrière

Utilisez tous la sortie arrière lorsque vous vous servez du bac multifonctionnel pour l'alimentation du support.

Papier recyclé

• Weyerhauser Husky Zero Copy 3108, 20 lb US Bond (74g / m^2)
• Great White Recycled Content 86100, 24 lb US Bond (92g / m^2)

Grammage

20 à 54 lb (75 à 200 g/m²)

Formats

• Lettre, Executive, Légal-14, Légal-13.5, Légal-13, A4, A5, A6, B4, B5
• Personnalisé (à définir dans le pilote d'imprimante ; gamme de largeur de 3 à 8,5 pouces [76 à 216 mm], gamme de longueur de 5 à 14 pouces [127 à 355 mm])

Chemins d'alimentation

Bac 1 - Bac multifonctionnel

Chemins de sortie

Haut - Arrière

Utilisez tous la sortie arrière lorsque vous vous servez du bac multifonctionnel pour l'alimentation du support.

Papier photo mat

• Great White 86301 (format litre, 32 lb US Bond [122g / m^2] )

Formats

• Lettre, Executive, Légal-14, Légal-13.5, Légal-13, A4, A5, A6, B4, B5
• Personnalisé (à définir dans le pilote d'imprimante ; gamme de largeur de 3 à 8,5 pouces [76 à 216 mm], gamme de longueur de 5 à 14 pouces [127 à 355 mm])

Grammage

20 à 54 lb US Bond (75 à 200 g/m²)

Chemins d'alimentation

• Bac 1
• Bac multifonctionnel
• Bac 2 ou 3 (optionnel)

Chemins de sortie

Haut - Arrière

Utilisez tous la sortie arrière lorsque vous vous servez du bac multifonctionnel pour l'alimentation du support.

Important! N'utilisez que les transparents recommendés.

• 3M CG3720
• Folex BG67

Formats

• Lettre, A4

Chemins d'alimentation

Bac 1 - Bac multifonctionnel

Chemin de sortie

• Arrière uniquement

Pour les travaux d'impression individuels

Exécutez les réglages suivants dans le pilote d'imprimante au moment d'imprimer le travail :

• Source = Bac 1 ou Bac MF
• Taille = Letter ou A4
• Type = Transparent
• Pilote PostScript uniquement : Vérification format PAP (en général sous les options Paper Source) = Désélectionné (désactivé)

Bac 1

Si le bac 1 sert normalement au chargement de transparents, configurez le menu d'impression comme suit (voir page 9):

• Type papier Bac 1 = Transparent

Bac multifonctionnel

Si le bac multifonctionnel sert normalement au chargement de transparents, configurez le menu d'impression comme suit (voir page 10):

• Dimension papier Bac MF = Letter ou A4
• Type de papier Bac MF = Transparent

Étiquettes

Chargez les étiquettes côte imprimée vers le haut, partie supérieure engagée dans l'imprimante.

Recommande

• Avery 5163* Avery 5663*
• Utilisez LABEL1 pour type de support.

Formats

Letter, A4

Chemin d'alimentation

• Bac multifonctionnel seulement

Chemin de sortie

• Arrière uniquement

Pour les travaux d'impression individuels

Exécutez les réglages suivants dans le pilote d'imprimante au moment d'imprimer le travail :

• Source = MP Tray
• Taille = Letter ou A4
• Type = LABEL1 (épais) ou Label2 (très épais)
• Pilote PostScript uniquement : Vérification format PAP (en général sous les options Paper Source) = Désélectionné (désactivé)

Réglage par défaut : étiquettes

Si le bac multifonctionnel sert normalement au chargement d'étiquettes, configurez le menu d'impression comme suit (voir page 10):

• Dimension papier Bac MF = Letter ou A4
• Grammage Papier Bac MF = Lourd (Étiquettes 1) ou Super Lourd (Étiquettes 2)

Important!

Pour ne pas endommager l'imprimante, n'oubliez jamais de modifier les paramètres (voir colonne suivante) lorsque vous imprimez sur un support épais.

Largeur:3poa8,5po - Longueur: 5 po à 14 po

Chemin d'alimentation

• Bac multifonctionnel

Chemin de sortie

• Arrière uniquement

Pour les travaux d'impression individuels

Exécutez les réglages suivants dans le pilote d'imprimante au moment d'imprimer le travail :

• Source = MP Tray
• Size = Letter, Executive, Legal-14, Legal-13,5, Legal-13, A4, A5, A6, B4, B5, Custom (à définir dans le pilote d'imprimante)
• Type = Medium Heavy

Réglage par défaut : papier épais

Si le bac multifonctionnel sert normalement au chargement du papier épais, configurez le menu d'impression comme suit (voir page 10):

Dimension Papier Bac MF = Letter, Executive, Legal-14, Legal-13,5, A4, A5, A6, B4, B5, Custom (à définir dans le pilote d'imprimante) - Grammage Papier Bac MF = Moyen lourd à Super lourd (voir tableau en page 9).

Paramètres de grammage du support

Paramètre	Grammage du support
	US Bond	Métrique	Fiche
Léger	16 lb	62 g/m2	33 lb
Moyen léger	17-19 lb	63-73 g/m2	34-40 lb
Moyen (défaut)	20-24 lb	74-92 g/m2	42-50 lb
Moyen lourd	25-27 lb	93-103 g/m2	51-56 lb
Lourd	28-32 lb	104-122 g/m2	58-67 lb
Super lourd	33-54 lb	123-200 g/m2	67-110 lb

Transparents seulement : configurez le type de support

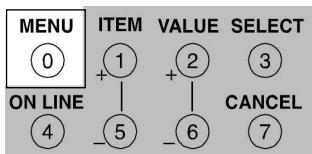

□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU PAPIER s'affiche à l'écran. Appuyez à plusieurs reprises sur ITEM jusqu'à ce que TYPE PAPIER BAC1 s'affiche à l'écran. Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que TRANSPARENT s'affiche sur la deuxième ligne de l'écran. □ Appuyez sur SELECT pour appliquer le nouveau paramètre. □ Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.

Autres supports spéciaux : configurez le grammage du support

□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU PAPIER s'affiche à l'écran. Appuyez à plusieurs reprises sur ITEM jusqu'à ce que GRAMMAGE PAPIER BAC1 s'affiche à l'écran. Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le paramètre désiré s'affiche sur la deuxième ligne de l'écran. □ Appuyez sur SELECT pour appliquer le nouveau paramètre. □ Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.

En premier lieu, configurez le format de support

Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU PAPIER s'affiche à l'écran. Appuyez à plusieurs reprises sur ITEM jusqu'à ce que DIMENSION PAPIER BAC MF s'affiche à l'écran. Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le paramètre désiré s'affiche sur la deuxième ligne de l'écran. □ Appuyez sur SELECT pour appliquer le nouveau paramètre.

Puis, configurez le type de support

Appuyez à plusieurs reprises sur ITEM jusqu'à ce que TYPE PAPIER BAC MF s'affiche à l'écran. Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que TRANSPARENT s'affiche sur la deuxième ligne de l'écran. □ Appuyez sur SELECT pour appliquer le nouveau paramètre.

□ Appuyez sur ON LINE pour enregistrer les paramètres et sortir du menu.

En premier lieu, configurez le format de support

Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU PAPIER s'affiche à l'écran. Appuyez à plusieurs reprises sur ITEM jusqu'à ce que DIMENSION PAPIER BAC MF s'affiche à l'écran. Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le paramètre désiré s'affiche sur la deuxième ligne de l'écran. Appuyez sur SELECT pour appliquer le nouveau paramètre.

Puis, configurez le grammage du support

Appuyez à plusieurs reprises sur ITEM jusqu'à ce que GRAMMAGE PAPIER BAC MF s'affiche à l'écran. Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le paramètre désiré s'affiche sur la deuxième ligne de l'écran. Appuyez sur SELECT pour appliquer le nouveau paramètre. Appuyez sur ON LINE pour enregistrer les paramètres et sortir du menu.

Pour imprimer un document confidentiel

1. Appuyez sur MENU. MENU IMPRESSION JOBS s'affiche à l'écran.

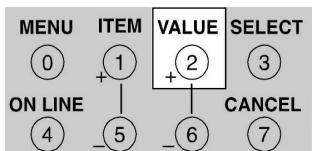

2. Appuyez sur SELECT et tapez votre numéro d'identité personnel (NIP) au moyen des touches du panneau de commande. SELECTIONNER JOB TOUS LES JOBS s'affiche sur l'écran.
3. Appuyez à plusieurs reprises sur VALUE + jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche à l'écran.
4. Appuyez sur SELECT. Le document s'imprime puis est effacé du disque dur de l'imprimante. L'imprimante se remet en ligne.

Pour supprimer un document confidentiel avant de l'imprimer

1. Suivez les étapes 1 à 3 ci-dessus.
2. Appuyez sur CANCEL. EFFACER LE JOB YES=SELECT/NO=CANCEL s'affiche sur l'écran.
3. Pour supprimer le travail, appuyez sur SELECT. Sinon appuyez sur CANCEL. L'imprimante se remet en ligne.

Pour imprimer un document contrôle

1. Appuyez sur MENU.

MENU IMPRESSION JOBS

s'affiche à l'écran.

1. Appuyez sur SELECT et tapez votre numéro d'identité personnel au moyen des touches du panneau de commande.

SELECTIONNER JOB

TOUS LES JOBS

s'affiche sur l'écran.

1. Appuyez à plusieurs reprises sur VALUE + jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche.
2. Appuyez sur SELECT.

Le document s'imprime puis est effacé du disque dur de l'imprimante. L'imprimante se remet en ligne.

Pour supprimer un document contrôle avant de l'imprimer

1. Suivez les étapes 1 à 3 ci-dessus.
2. Appuyez sur CANCEL.

EFFACER LE JOB YES=SELECT/NO=CANCEL s'affiche sur l'écran.

1. Pour supprimer le travail, appuyez sur SELECT. Sinon appuyez sur CANCEL. L'imprimante se remet en ligne.

Réglage de l'équilibre chromatique

Pour configurer l'équilibre chromatique sur le panneau de commande :

1. Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU COULEUR s'affiche.

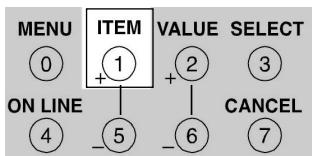

2. Appuyez à plusieurs reprises sur ITEM jusqu'à ce que

AJUSTMNT BALANCE COULEUR RETOUR AU REGLAGE USINE

s'affiche.

1. Appuyez sur SELECT. Vous restaurez ainsi les paramètres d'origine qui servent de base au réglage.

La mire chromatique s'imprime.

1. Vérifiez la couleur du cercle central par rapport à celles des cercles qui l'entourent :
2. Si le cercle central correspond aux cercles marqués 00, l'équilibre chromatique est ajustat. Passez à l'étape 9.
3. Si le cercle central ne correspond pas au cercle 00, déterminez de quel cercle il se rapproche le plus et notez son numéro.
4. Appuyez sur VALUE (+ pour augmenter la valeur de # ou moins pour diminuer la valeur de #) jusqu'à ce que

AJUSTMNT BALANCE COULEUR SELECT PATTERN #

s'affiche, dans lequel # représente le numéro déterminé à l'étape 4.

1. Appuyez sur SELECT.

La nouvelle valeur est appliquée et une nouvelle mire s'imprime.

1. Vérifiez de nouveau la mire et répétez les étapes 4 à 6 jusqu'à ce que la couleur du cercle central corresponde au plus près de celles des cercles marqués 00.

L'équilibrage des couleurs est un processus subjectif. Il y a peu de chances que vous obtienniez une correspondance exacte entre le cercle central et ceux marqués 00. Répétez le processus jusqu'à ce que vous ayez l'impression d'avoir la correspondance, mais pas plus de trois fois.

1. Appuyez sur ON LINE.

L'imprimante se remet en ligne.

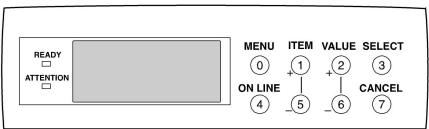

Impression de la liste de fichiers

Pour imprimer une liste des fichiers mémorisés sur le disque dur de l'imprimante :

1. Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU INFORMATION s'affiche à l'écran.
2. Appuyez à plusieurs reprises sur ITEM (+ ou -) jusqu'à ce que IMPRIMER LISTE FICHIERS s'affiche à l'écran.
3. Appuyez sur SELECT. La liste des fichiers s'imprime et l'imprimante se remet en ligne.

Impression de menumap

Pour imprimer une liste des paramètres courants du menu :

1. Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU INFORMATION s'affiche à l'écran.
2. Appuyez sur ITEM (+ ou -). IMPRIMER LES MENUS s'affiche à l'écran.
3. Appuyez sur SELECT. Le MenuMap s'imprime et l'imprimante se remet en ligne.

Paramètres de gestion de la consommation

La gestion de la consommation paramètre le temps nécessaire à l'imprimante pour passer en mode d'attente. Cela permet d'économiser l'énergie, mais il faut à l'imprimante un certain temps dans ce mode pour se réchauffer à la réception d'une tâche d'impression ou pour accepter des modifications de paramètres si vous accédez à son menu.

La valeur par défaut est de 60 minutes. Les autres valeurs acceptables sont 5, 10, 15, 30 ou 240 minutes ; ou vous pouvez aussi annuler la gestion de la consommation.

Configuration du salarié d'attente

1. Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU CONFIG. SYSTEM s'affiche à l'écran.
2. Appuyez sur ITEM (+ ou -) jusqu'à ce que POWER SAVE DELAY TIME s'affiche à l'écran.
3. Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le délai d'attente qui vous intéresse s'affiche à l'écran.
4. Appuyez sur SELECT pour appliquer le nouveau paramètre.
5. Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.

Activation/désactivation de la gestion de la consommation

Par défaut, la gestion de la consommation est activée.

1. Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU MAINTENANCE s'affiche à l'écran.
2. Appuyez à plusieurs reprises sur ITEM (+ or -) jusqu'à ce que ÉCONOMIE D'ENERGIE s'affiche à l'écran.
3. Appuyez sur VALUE + pour commuter entre AVEC et SANS.
4. Appuyez sur SELECT pour appliquer le nouveau paramètre.
5. Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.

Impression d'une page de démonstration

Pour imprimer une page de démonstration :

1. Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU INFORMATION s'affiche à l'écran.
2. Appuyez à plusieurs reprises sur ITEM (+ ou -) jusqu'à ce que DEMO 1 (la page de démonstration par défaut) ou le nom du fichier que vous souhaitez imprimer s'affiche à l'écran.
3. Appuyez sur SELECT. La page de démonstration s'imprime et l'imprimante se remet en ligne.

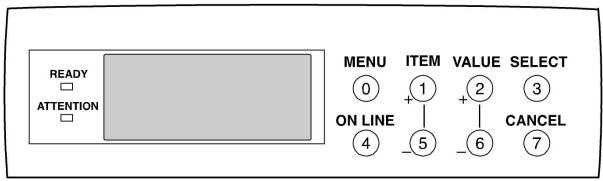

Imprimante en ligne ou hors ligne

Appuyez dessus pour accéder au mode Menu.

Mode menu

Appuyez dessus pour passer à la catégorie suivante dans le menu.

Maintenez la touche enfoncée pendant 2 secondes ou plus pour revenir à la catégorie précédente.

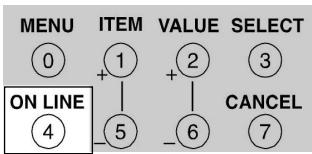

Mode de fonctionnement de salle (NIP)

Appuyez dessus pour saisir un zéro dans le mot de passe.

Imprimante en ligne

Appuyez dessus pour permettre l'imprimante hors ligne.

Imprimante hors ligne

Appuyez dessus pour permettre l'imprimante en ligne.

Mode menu

Appuyez dessus pour sortir du mode. Menu et revenir en ligne.

Mode de passage (NIP)

Appuyez dessus pour saisir le chiffre 4 dans le mot de passe.

Mode d'erreur (témoin attention clignotant)

Si le format de papier demandé pour le travail d'impression est différent de celui spécifique dans le bac, appuyez sur la touche ON LINE pour forcer le travail malgré l'erreur.

Mode menu

Appuyez dessus pour passer à l'objet suivant dans le menu.

Maintenez-la appuyez pour faire défiler rapidement les éléments de menu.

Mode de fonctionnement de salle (NIP)

Appuyez dessus pour saisir le chiffre 1 dans le mot de passe.

Mode menu

Appuyez dessus pour revenir à l'objet précédent dans le menu.

Maintenez-la appuyez pour faire défiler rapidement les éléments du menu en sens contraire.

Mode de fonctionnement de salle (NIP)

Appuyez dessus pour saisir le chiffre 5 dans le mot de passe.

Mode menu

Appuyez dessus pour avancer à la valeur suivante d'un élément dans le menu.

Maintenez-la enfoncée pour faire défiler rapidement les valeurs.

Mode de fonctionnement de salle (NIP)

Appuyez dessus pour saisir le chiffre 2 dans le mot de passe.

Mode menu

Appuyez-dessus pour revenir à la valeur précédente d'un élément dans le menu.

Maintenez-la enfoncée pour faire défiler rapidement les valeurs en sens contraire.

Mode de passe (NIP)

Appuyez dessus pour saisir le chiffre 6 dans le mot de passe.

Mode menu

Appuyez dessus pour appliquer une nouvelle valeur à un élément.

Appuyez dessus pour lancer l'action indiquée à l'affichage (p. ex. imprimer MenuMap).

Mode de fonctionnement de salle (NIP)

Appuyez dessus pour saisir le chiffre 3 dans le mot de passe.

Imprimante en ligne

Appuyez dessus pour supprimer un travail en cours de traitement :

• Un travail en cours d'impression est annulé et supprimé.
• Un travail en cours de réception est accepté dans sa totalité puis supprimé.

Mode menu

Appuyez dessus pour sortir du mode Menu et remettre l'imprimante en ligne.

Mode de fonctionnement de salle (NIP)

Appuyez dessus pour saisir le chiffre 7 dans le mot de passe.

Allumé

L'imprimante est en ligne.

Éteint

L'imprimante est hors ligne.

Clignage

L'imprimante reçoit des données.

Témoin attention allumé

Mise en garde : L'imprimante a besoin d'attention, mais peut continuer à fonctionner. Le message qui s'affiche indique la nature du problème : p. ex. TONER LOW, CHANGER TAMBOUR CYAN, PAPER NEAR END.

Éteint

Normal.

Clignotant

Alerte : L'imprimante a besoin d'une attention immédiate. Le message qui s'affiche indique la nature du problème : p. ex., BOURRAGE PAPIER, CLOSE COVER, TONER VIDE, INSTALL NEW IMAGE DRUM, TRAY1 EMPTY, BAC RECEPTION PLEIN, SUPPORT NON CONFORME.

Bourrage de l'alimentation papier

OPEN FRONT COVER 380: BOURRAGE PAPIER

1. Ouvrez le capot avant.

1. Faites basculer vers le bas le guide d'alimentation du papier.

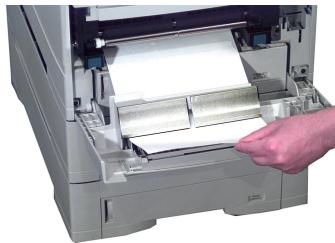

1. Retirez la feuille coincée.

1. Fermez le capot avant.

Bourrage du mécanisme de transport

OPEN UPPER COVER 381: BOURRAGE PAPIER

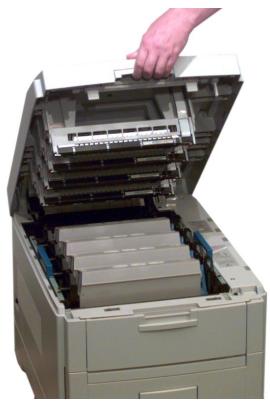

1. Poussez la poignée et soulevez le capot.

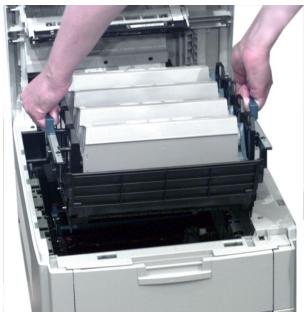

1. Sortez le tambour/berceau du toner.

1. Retirez tout papier coincé dans le chemin.

1. Remplacez le tambour/berceau du toner.

1. Fermez le capot.

Bourrage à la sortie

OPEN UPPER COVER 382: BOURRAGE PAPIER

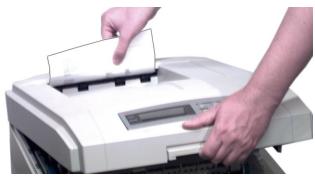

1. Si la feuille est visible, tirez la poignée du capot supérieur, soulevez-le légèrement et retirez la feuille coincée.

1. Si la feuille est à l'intérieur, tirez la poignée du capot supérieur, relevez-le complètement et retirez la feuille coincée.

Attention! Le mécanisme de transfert/unité de fusion peut être très chaud suite à l'impression.

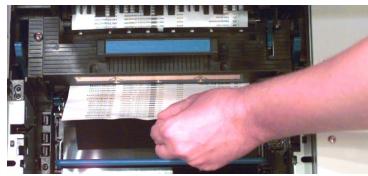

1. Si la feuille est prise dans le mécanisme de transfert :

a. Sortez le tambour/berceau du toner.

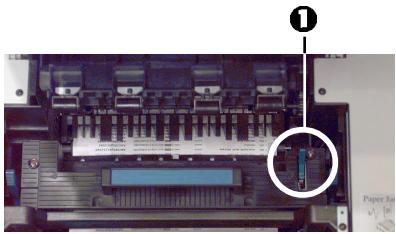

b. Tirez le levier du rouleau de transfert (1) vers l'avant de l'imprimante.

c. Retirez la feuille coincée.

Il faudra peut-être que vous

retirez le mécanisme de transfert : poussez vers l'arrière les deux leviers bleus de chaque extrémité du mécanisme et soulevez ce dernier. Enlevez la feuille et repoussez le mécanisme en place.

d. Repoussez le levier du mécanisme de transfert.

e. Replacez le tambour/berceau du toner.

1. Fermez le capot.

Bourrage au bac x

CHECKTRAY1

390: BOURRAGE PAPIER

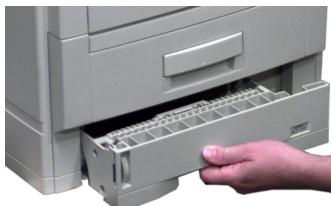

1. Sortez le bac.

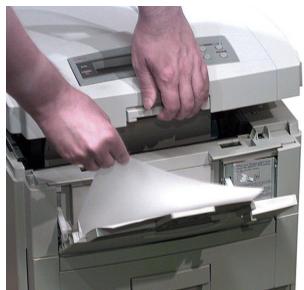

1. Tirez la poignée du capot supérieur, soulevez-le et retirez le papier coincé.

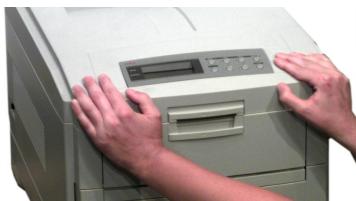

1. Fermez le capot supérieur.

Bourrage de l'unité recto verso côté inversion

VÉRIFIER DUPLEX 370: BOURRAGE PAPIER

1. Ouvrez le capot avant.

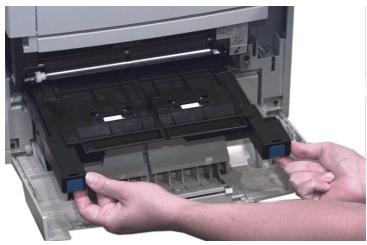

1. Par ses poignées (carrés bleus), tirez le bac recto verso aussi loin que possible.

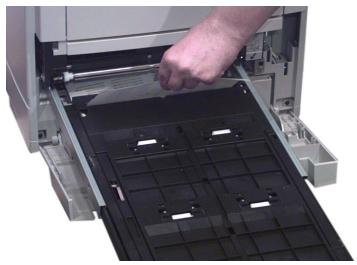

1. Retirez le papier coincé du bac.

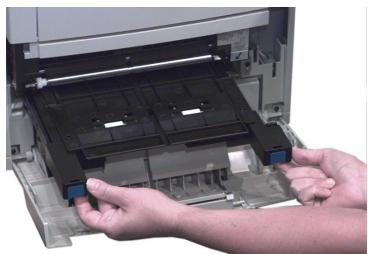

1. Repoussez le bac en place dans l'imprimante.

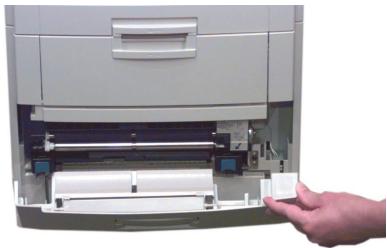

1. Fermez le capot avant.

Bourrage de l'unité recto verso côté alimentation

VÉRIFIER DUPLEX 371: BOURRAGE PAPIER

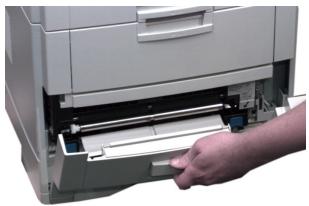

1. Ouvrez le capot avant.

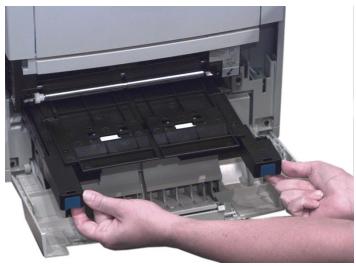

1. Par ses poignées (carrés bleus), tirez le bac recto verso aussi loin que possible.

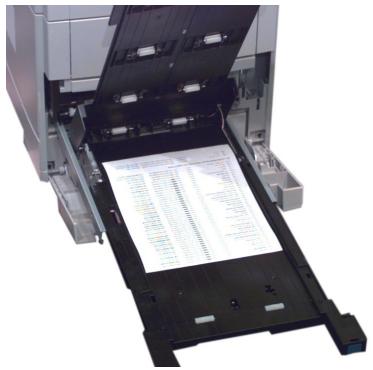

1. Relevez le couvercle et retirez le papier coincide.

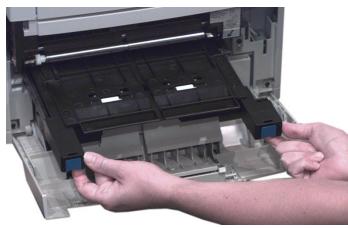

1. Rabaissez le couvercle et repoussez le bac dans l'imprimante.

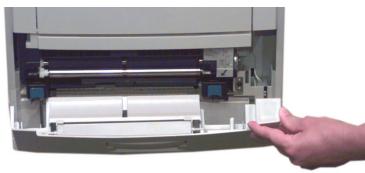

1. Fermez le capot avant.

Bourrage de début d'alimentation recto verso

VÉRIFIER DUPLEX 372: BOURRAGE PAPIER

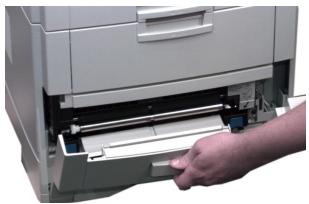

1. Ouvrez le capot avant.

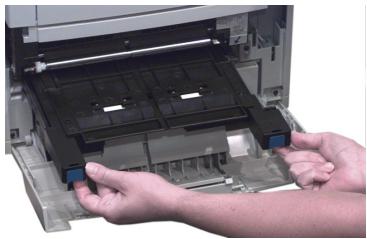

1. Par ses poignées, sortez l'unité recto verso.

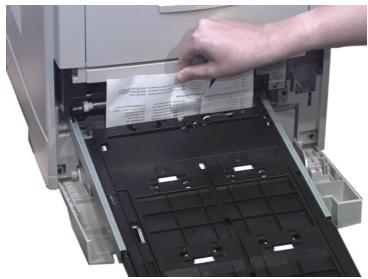

1. Localisez le papier coincé et retirez-le.

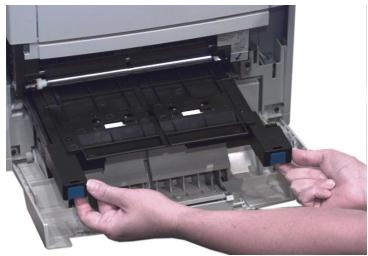

1. Repoussez le bac en place dans l'imprimante.

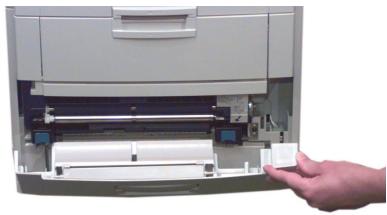

1. Fermez le capot avant.

Numéro de commande des cartouches de toner :

• Noir = 41304208 Cyan = 41304207
• Magenta = 41304206 Jaune = 41304205

Lorsque le message TONER EMPTY s'affiche à l'écran, le moment est venu de changer la cartouche, p. ex. :

INSTALL NEW TONER 413: BLACK TONER EMPTY

1. Éteignez l'imprimante.
2. Tirez la poignée et ouvrez le capot supérieur.

1. Repérez la cartouche à changer et tirez le levier de blocage bleu sur l'extrémité droite de la cartouche vers l'avant de l'imprimante, aussi loin que possible.

1. Soulevez l'extrémité droite de la cartouche et faites-la glisser vers la droite (pour libérer le tube), sortez-la et jetez-la conformément aux règlements locaux.

1. Déballiez la cartouche neuve et secouez-la à plusieurs reprises pour répartir le toner.

1. Tenez la cartouche à l'horizontal et retirez le ruban adhésif.

1. Tenez la cartouche à la verticale avec orifice à gauche et levier bleu à droite, abaissez le côté gauche dans le tambour à images, en faisant glisser le tube du tambour dans l'orifice de la cartouche de toner.

1. Appuyez légèrement sur la cartouche pour l'encastrer vers la gauche, puis abaissez le côté droit en alignant la languette blanche (1) sur la rainure du tambour.

1. Poussez le levier de blocage bleu vers l’arrière, aussi loin que possible.

Attention! Poussez bien le levier à fond vers l'arrière. Sinon, le levier risque d'endommager la tête de lecture DEL après avoir refermé le capot.

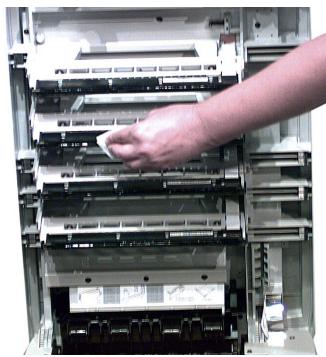

1. Essuyez la tête de lecture DEL avec le nettoyeur de lentille DEL fourni avec le toner.

1. Fermer le capot.

1. Rallumez l'imprimante.

Important!

Une fois la nouvelle cartouche de toner installée, le message TONER LOW devrait disparaître de l'écran. Si ce n'est pas le cas, essayez d'imprimer une page. S'il ne disparaît toujours pas, réinstallez la cartouche de toner.

Messages d'erreur

Vous trouverez ci-après les messages d'erreur les plus courants. Pour une liste complète des messages d'erreur, reportez-vous à « Dépannage » dans le « OKI C7000 Series Guide de l'utilisateur » en ligne.

XXXX TONER LOW

Signification

S'affiche sur la deuxième ligne de l'écran pour indiquer que la cartouche de toner de couleur XXXX s'épuise.

Remède

Prévoyez une cartouche de rechange.

INSTALL NEW TONER nn: XXXXTONER VIDE

Signification

La cartouche de toner indiquée (XXXXX) n'a plus de toner.

Remède

Remplacez la cartouche de toner. Reportez-vous « Changement de la cartouche de toner »

CHANGE XXXX IMAGE DRUM

Signification

S'affiche sur la deuxième ligne de l'écran pour indiquer que le tambour à images de couleur XXXX (NOIR, p. ex.) doit être changé.

Remède

Remplacez le tambour à images XXXX. (Suivez les directives accompagnant le nouveau tambour.)

Installer plus de mémoire RAM

Le volume de données dans le fichier à imprimer dépasse les capacités mémoire de l'imprimante.

Remède

• Réduisez le volume du fichier à imprimer.
• Installez de la mémoire supplémentaire (voir « Mémoire supplémentaire » sous « Accessoires en option » dans le « OKI C7000 Series Guide de l'utilisateur » en ligne).

CHARGER mmmmm

500: IMPRESSION MANUELLE

Signification

L'imprimante a reçu une commande d'impression à partir du bac multifonctionnel alors que celui-ci ne contient aucun support d'impression.

Remède

Chargez le support demandé dans le bac multifonctionnel.

PRESQUE VIDE

Signification

S'affiche sur la deuxième ligne de l'écran pour indiquer que le support sur le chemin d'alimentation est pratiquement épuisé.

Remède

Chargez-en plus avant d'imprimer de gros travaux.

REMOVE THE PAPER 480: BAC DE FINITION PLEIN

Signification

La pile de feuilles imprimées dans le bac de sortie supérieur bloque la sortie des feuilles suivantes.

Remède

Retirez la pile.

Signification

Le bac de sortie arrêté est plein.

Remède

Retirez la pile de feuilles imprimées du bac de sortie. arrête.

FUSER MISSING

Signification

S'affiche sur la deuxième ligne de l'écran pour indiquer que le mécanisme de transfert/unité de fusion n'est pas correctement installé ou qu'il est manquant.

Remède

Ouvrez le capot supérieur et vérifiez le mécanisme :

• S'il est present, appuyez dessus pour vous assurer qu'il est solidement verrouillé en place. Si le message continue de s'afficher, poussez les loquets bleus de chaque côté de l'unité (vers les charnières du capot), sortez-le et réinstallé-le. Vous devriez partager les loquets de chaque côté s'engager.
• Si l'unité est manquante, installez-en une.

nnn: BAC X DIM PAPIER NON ADAPTEE

Signification

Le papier dans le bac X n'est pas du format pouvant être alimenté par le bac.

Remède

Remplacez-le par un du bon format. Voir « Support d'impression »

XXXX TONER SENSOR ERROR

Signification

S'affiche sur la deuxième ligne de l'écran pour indiquer qu'il y a un problème avec le détecteur de toner de couleur XXXX.

Remède

Éteignez, puis rallumez l'imprimante. Si cela n’efface pas le message, appelez votre dépanneur local.

Signification

Le disque dur interne de l'imprimante est saturé.

Remède

Imprimez ou supprimez certains des fichiers se trouvant sur le disque dur de l'imprimante (voir « Pour supprimer un document confidentiel avant de l'imprimer » et « Pour supprimer un document contrôle avant de l'imprimer »).

Vous pouvez aussi vous servir de l'utilitaire OKI Storage Device Manager pour nettoyer l'unité de disque dur de l'imprimante. Vous trouverez de plus amples informations sur le guide de l'utilisateur en ligne à OKI Storage Device Manager.

APPUYER SUR ONLINE

nnn: mmmmm

Signification

Une erreur d'interface s'est produite.

mmmmm indique la nature de

L'erreur (p. ex. ERREUR RÉSEAU).

Remède

Appuyez sur la touche ON LINE.

• Rendez-vous sur notre site web multilingue :

http://www.okidata.com

• Consultez le revendeur qui vous a vendu votre imprimante.
• Appelez le 1-800-OKI-DATA (1-800-654-3282), 24 heures par jour, 7 jours sur 7.

Consignez ici le numéro de série de votre imprimante :
