MODE D'EMPLOI BAR806A OREGON

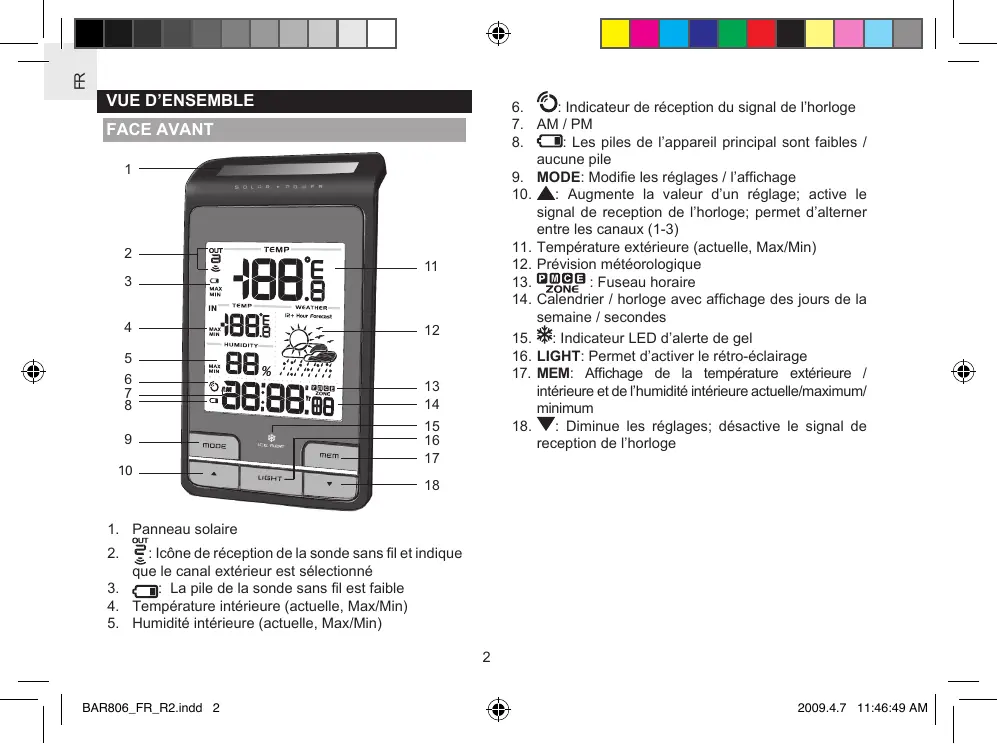

Station météorologique solaire Modèle: BAR806 / BAR806A

: Indicateur de réception du signal de l’horloge

: Les piles de l’appareil principal sont faibles / aucune pile

9. MODE: Modifie les réglages / l’affichage

: Augmente la valeur d’un réglage; active le signal de reception de l’horloge; permet d’alterner entre les canaux (1-3)

11. Température extérieure (actuelle, Max/Min)

12. Prévision météorologique

14. Calendrier / horloge avec affichage des jours de la

15. : Indicateur LED d’alerte de gel

16. LIGHT: Permet d’activer le rétro-éclairage

17. MEM: Affichage de la température extérieure /

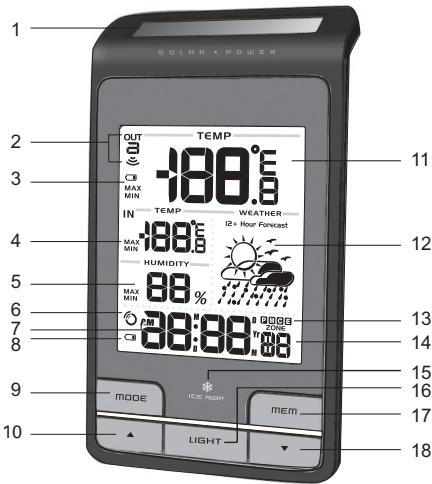

intérieure et de l’humidité intérieure actuelle/maximum/ minimum : Diminue les réglages; désactive le signal de reception de l’horloge FACE AVANT

: Icône de réception de la sonde sans fil et indique que le canal extérieur est sélectionné : La pile de la sonde sans fil est faible

4. Température intérieure (actuelle, Max/Min)

5. Humidité intérieure (actuelle, Max/Min)

BAR806_FR_R2.indd 2 2009.4.7 11:46:49 AM

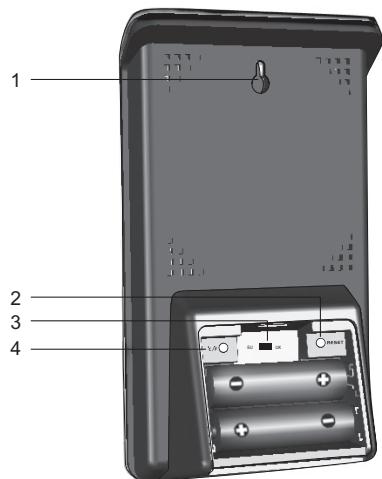

Indicateur d’état LED Trou de fixation murale Compartiment des piles Fente REINITIALISER (reset) Bouton CANAL (channel) POUR COMMENCER PANNEAU SOLAIRE Le panneau solaire est un accessoire permettant d’économiser l’énergie, c’est une façon écologique de fournir de l’électricité supplémentaire à l’appareil principal prolongeant la durée de vie de la pile. Il ne peut cependant remplacer entièrement l’alimentation par piles.

1. Trou de fixation murale

2. REINITIALISER (RESET): Réinitialiser l’appareil

aux réglages par défaut

3. EU / UK: Sélectionne le signal radio le plus proche

(modèle BAR806 uniquement)

4. °C / °F: Sélectionne l’unité de mesure de température

BAR806_FR_R2.indd 3 2009.4.7 11:46:51 AM

1. Retirez le couvercle du compartiment des piles.

2. Insérez les piles en respectant les polarités.

3. Appuyez sur REINITIALISER (RESET) après

chaque changement de piles.

L’appareil principal est à même de collecter les données de 3 sondes maximum. Pour installer le capteur:

1. Ouvrez le couvercle du compartiment des piles.

2. Insérez la pile, en respectant les polarités.

3. Sélectionnez un canal. Appuyez sur RESET après

chaque changement de piles.

4. Fermez le couvercle du compartiment des piles.

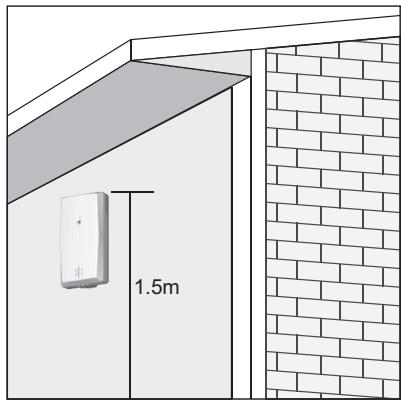

5. Installez le capteur à 30 m maximum (98 pieds) de

l’appareil principal à l’aide du support de table ou de la fixation murale. 1.5m REMARQUE Utilisez des piles alcalines pour un usage prolongé et des piles au lithium pour la consommation lors de basses températures (gel). CONSEIL Les emplacements idéaux pour le capteur sont dans tout endroit extérieur à l’habitat, à une hauteur ne dépassant pas les 1.5m (5 pieds) et permettant de le protéger contre la lumière directe du soleil ou des conditions humides, afin d’obtenir une lecture précise.

TRANSMISSION DES DONNEES DU CAPTEUR

Pour rechercher un capteur: Appuyez et maintenez la touche + MODE. L’icône de réception du capteur située dans la zone de la sonde à distance, indique l’état:

BAR806_FR_R2.indd 4 2009.4.7 11:46:52 AM ICONE L’appareil principal est à la recherche du/des capteur(s). REMARQUE La réception prend entre 2 et 10 minutes. Si le signal est faible, 24 heures peuvent être nécessaires pour obtenir un signal valide. Si la réception échoue, positionnez votre appareil à proximité d’une fenêtre, appuyez et pour forcer la recherche de signal. maintenez Un canal a été trouvé. Indicateur de réception du signal de l’Horloge: Le capteur est introuvable. SIGNAL FORT CONSEIL La portée de transmission peut varier en fonction de plusieurs facteurs. Vous pouvez essayer plusieurs emplacements, afin d’obtenir les meilleurs résultats possibles. HORLOGE Pour régler manuellement l’horloge, vous devez, tout d’abord, désactiver la réception du signal. Ce produit est conçu pour synchroniser automatiquement l’horloge avec le signal radio. BAR806_FR_R2.indd 5 SIGNAL FAIBLE / AUCUN SIGNAL

RÉCEPTION DE L’HORLOGE

BAR806: Positionnez l’encoche EU / UK pour sélectionner le signal à recevoir.

• EU: Signal DCF-77: dans un rayon de 1500 Km (932 miles) depuis Frankfort, Allemagne.
• UK: Signal MSF-60: dans un rayon de 1500 Km (932 miles) depuis Anthorn, Angleterre. BAR806A:
• Signal WWVB-60: dans un rayon de 3200 km (2000 miles) de Fort Collins, Colorado.

Pour activer / désactiver le signal de réception: Appuyez et maintenez pour activer ou pour désactiver la réception du signal. DESCRIPTION

1. Appuyez et maintenez la touche MODE.

pour modifier les réglages.

3. Appuyez sur MODE pour confirmer.

Les réglages s’effectuent dans l’ordre suivant : fuseau horaire, format 12/24 heures, heure, minute, année, mode calendrier mois/jour, jour/mois, mois et langue.

BAR806: La fonction fuseau horaire règle l’horloge à +/- 23 heures de l’heure du signal reçu. Si vous avez désactivé la réception du signal de l’horloge, ne configurez pas de valeur pour le fuseau horaire. 2009.4.7 11:46:55 AM

BAR806A: Sélectionnez le fuseau horaire: Heure Pacifique (P), des Montagnes (M), Centrale (C) ou de la Côte Est (E).

TEMPÉRATURE ET HUMIDITÉ

Pour sélectionner l’unité de température: Appuyez sur °C / °F. REMARQUE Les langues disponibles sont l’anglais (E), l’allemand (D), le français (F), l’italien (I), l’espagnol (S), et le russe (R). Pour alterner entre les relevés de chaque sonde sans fil: Appuyez plusieurs fois sur Pour sélectionner le mode d’affichage: Appuyez sur MODE pour choisir l’affichage de l’horloge avec les secondes / jours de la semaine / calendrier.

+ MEM pendant 2 secondes Appuyez et maintenez pour lancer l’alternance automatique des canaux extérieurs.

Pour terminer, appuyez sur Ce produit vous permet de savoir les prévisions météorologiques pour les 12 à 24 heures dans un rayon de 30 à 50 Km (19-31 miles).

Pour alterner entre les relevés actuels, maximum et minimum: Appuyez plusieurs fois sur MEM. Ensoleillé Pour effacer les relevés: Appuyez et maintenez MEM. Partiellement nuageux

Nuageux Si le canal 1 du capteur chute dans une température entre 3°C à -2°C (37°F à 28°F), l’indicateur LED clignotera et s’arrêtera de clignoter une fois que la température sera hors de cette plage de températures. REMARQUE L’alerte du niveau de gel ne s’appliquant qu’au canal 1, pour empêcher que la LED ne clignote, sélectionnez le canal 2 ou 3 de la sonde sans fil. Pluvieux Neige BAR806_FR_R2.indd 6 2009.4.7 11:46:57 AM

Appuyez sur LIGHT pour activer le rétro-éclairage pendant 5 secondes.

Appuyez sur REINITIALISER (reset) pour que l’appareil revienne aux réglages par défaut.

Ne pas soumettre le produit à une force excessive, au choc, à la poussière, aux changements de température ou à l’humidité. Ne pas couvrir les trous de ventilation avec des journaux, rideaux etc. Ne pas immerger le produit dans l’eau. Si vous renversez du liquide sur l’appareil, séchez-le immédiatement avec un tissu doux. Ne pas nettoyer l’appareil avec des matériaux corrosifs ou abrasifs. Ne pas trafiquer les composants internes. Cela invalidera votre garantie. N’utilisez que des piles neuves. Ne pas mélanger des piles neuves et usagées. Les images de ce manuel peuvent différer de l’aspect réel du produit. Lorsque vous désirez vous débarrasser de ce produit, assurez-vous qu’il soit collecté séparément pour un traitement adapté. Le poser sur certaines surfaces en bois peut endommager la finition du meuble, et Oregon BAR806_FR_R2.indd 7

Scientific ne peut en être tenu responsable. Consultez les mises en garde du fabricant du meuble pour de plus amples informations. Le contenu du présent manuel ne peut être reproduit sans la permission du fabriquant. Ne pas jeter les piles usagées dans les containers municipaux non adaptés Veuillez effectuer le tri de ces ordures pour un traitement adapté si nécessaire. Veuillez remarquer que certains appareils sont équipés d’une bande de sécurité. Retirez la bande du compartiment des piles avant la première utilisation. REMARQUE Les caractéristiques techniques de ce produit et le contenu de ce manuel peuvent être soumis à modifications sans préavis. REMARQUE Caractéristiques et accessoires ne seront pas valables pour tous les pays. Pour plus d’information, contacter le détaillant le plus proche.

DESCRIPTION Pour plus d‘informations sur les produits Oregon Scientific France, rendez-vous sur notre site: www.oregonscientific.fr. Si vous êtes aux Etats-Unis, vous pouvez contacter notre support consommateur directement sur le site: www2.oregonscientific.com/service/support.asp Plage de mesure de température 94 x 46 x 160 mm (3,7 x 1,8 x 6,3 pouces) 222g (7,8 onces) sans les piles -5ºC à 50 ºC (23 ºF à 122 ºF) Fréquence du signal 433 MHz Plage d’humidité 25% - 95%

EUROPE - DÉCLARATION DE CONFORMITÉ

Alimentation 3 Piles UM-3 (AA) 1,5V Par la présente Oregon Scientific déclare que l’appareil Station météorologique solaire (Modèle: BAR806 / BAR806A) est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de notre Service Client. TYPE APPAREIL PRINCIPAL LxlxH Poids Pour des renseignements internationaux, rendez vous sur le site: www2.oregonscientific.com/about/ international.asp. SONDE SANS FIL (THN132N) LXlxH 96 x 50 x 22 mm (3,78 x 1,97 x 0,87 pouces) Poids 62 g (2,22 onces) Distance de transmission Plage de mesure de température 30 m (98 pieds) sans obstruction -20°C à 60°C (-4°F à 140 °F) Alimentation 1 pile UM 3 (AA) 1,5 V

PAYS CONCERNÉS RTT&E

Tous les pays Européens, la Suisse CH et la Norvège N
