MODE D'EMPLOI G7CG3665XS - INSTALLATION BAUKNECHT
Outillage et pieces. 15
Exigences d'emplacement. 15
Spécifications électriques 17
Specifications de l'alimentation en gaz 17
INSTRUCTIONS D'INSTALLATION 19
Installation de la table de cuisson 19
Raccordement au gaz 20
Achever l'installation 22
IMPORTANT:
Installateur: Remetre les instructions d'installation au propriete.
Propriétaire: Conserver les instructions d'installation pour référence ultérieure.
COOKTOP SAFETY
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
DANGER
AVERAGEMENT
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.
AVERTISSEMENT : Si les renseignements dans ce manuel ne sont pas exactement observés, un incendie ou une explosion peut survenir, causant des dommages au produit, des blessures ou un décès.
- Ne pas entreprises ni utiliser de l'essence ou d'autres vapeurs ou liquides inflammables à proximé de cet apparéil ou de tout autre apparéil électroménager.
-
QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :
-
Ne pas tenter d'allumer un apparéil.
- Ne pas toucher à un commutateur électrique.
- Ne pas utiliser le téléphone se trouvant sur les lieux.
- Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivres instructions.
-
À défaut de joindre votre fournisseur de gaz, appeler les pompiers.
-
L'installation et l'entretien doivent être effectuels par un installerateur qualifié, une agence de service ou le fournisseur de gaz.
AVERTISSEMENT : L'odorat ne permet pas toujours la détction d'une fuite de gaz.
Les distributeurs de gaz recommendent l'emploi d'un détecteur de gaz (homologation UL ou CSA).
Pour d'autre information, contacter le fournisseur de gaz local.
En cas de détention d'une fuite de gaz, exécuter les instructions "Que faire dans le cas d'une odeur de gaz".
Dans l'Etat du Massachusetts, les instructions d'installation suivantes sont applicables :
■ Les travaux d'installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le personnel qualifié d'une entreprise licenciée par l'État du Massachusetts.
Si une vanne à boisseau sphérique est utilisé, elle doit composer une manette "T".
Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi.
EXIGENCES D'INSTALLATION
Outillage et pieces
Rassembler les outils et pieces nécessaires avant de commencer l'installation.
Outillage nécessaire
Metre-ruban
Marqueur ou crayon
Tournevis à lame plate
Composé d'étanchéité pour tuyauteries - résistant au propane
Tournevis Phillips
Clé mixte de 15%
Cle à tuyauteries
Solution non corrosive de détction des fuites
Clé ou pince
Pèces fournies
Detendeur
- Base des brûleurs
Grilles de brûleur
Brides de serrage (2)
Chapeaux de brûleur
Vis de fixation de bride (2)
Pièces nécessaires
Vérifier les codes locaux et consulter le fournisseur de gaz.
Vérifier l'alimentation en gaz et l'alimentation électrique existantes. Voir les sections "Spcifications electriques" et "Spcifications de l'alimentation en gaz".
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Ne pas obstruer le flux de combustion et de la ventilation.
C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique est située sur la face inférieure de la base de la table de cuisson.
A. Plaque signalétique
Afin de supprimer le risque de brûlures ou d'incendie en se penchant au-dessus des unités de surface chauffées, le rangement en armoire au-dessus des unités de surface doit être évité. Si le rangement en armoire est envisagé, le risque peut être réduit par l'installation d'une hotte de cuisine opérant horizontallyment sur un minimum de 5" (12,7 cm) au-delà du bas des armoires.
La table de cuisson doit être approvée pour une installation seule ou sur un four encastré sous comptoir. Consulter l'étiquette d'installation sur la base de la table de cuisson pour obtaining son numéro de modèle et pour connaître les combinaisons de tables de cuisson et de fours approvées. Si vous ne trouvez pas cette étiquette, il se peut que votre table de cuisson ne soit pas approvée pour une'utilisation au-dessus d'un four encastré sous comptoir. Consulter le fabricant du four pour vérifier que la table de cuisson est approvée.
- Les jours approuvés pour ce type d'installation comportent une étiquette d'approbation située sur le dessus du four. Si vous ne trouvez pas cette étiquette, contactez votre vendeur pour confirmer que votre four est bien approvéd. Consulter les Instructions d'installation du fabricant du four pour obtenir l'approbation de l'utilisation en encastrement sous comptoir et pour connaître les dimensions correctes.
La table de cuisson doit être installée dans un emplacement à l'écart des zones de forts courants d'air, telles que fenêtres, portes et évents ou ventilateurs de chauffage.
Toutes les ouvertures dans le mur ou le plancher de l'emplacement d'installation de la table de cuisson doivent être scelledées.
Respecter les dimensions individues pour la cavité d'installation entre les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.
- Une source d'électricité avec liaison à la terre est nécessaire. Voir la section "Spcifications électriques". Une source de gaz ajusté doit être disponible. Voir la section "Spcifications de l'alimentation en gaz".
- De par sa conception, la table de cuisson est suspendue sur le plan de travail, par les rebords des côtés ou de l'arrière.
Veiller à placer les sources de gaz et d'électricité selon les indications de la section "Dimensions du placard", pour qu'elles soient accessibles sans dépose de la table de cuisson.
- Prévoir une ouverture dans l'angle arrière droit de l'enceinte - voir l'illustration - pour le passage de la canalisation de gaz et du cable d'alimentation électrique et pour que l'étiquette signalétique soit visible.
IMPORTANT : Pour éviter tout dommage, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages.
Résidence mobile - Spécifications additionnelles à respecter lors de l'installation
L'installation de cette table de cuisson doit être conforme aux dispositions de la norme Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). Lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la norme Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions des codes locaux.
Au Canada, l'installation de cette table de cuisson doit satisfaire aux stipulations de la version la plus recente de la norme CAN/ CSA-A240, ou des codes locaux en vigueur.

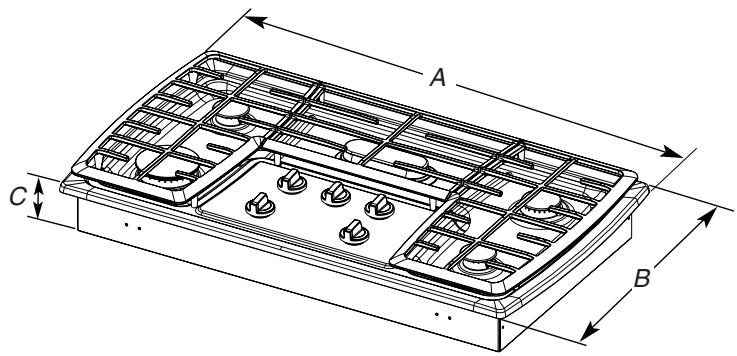

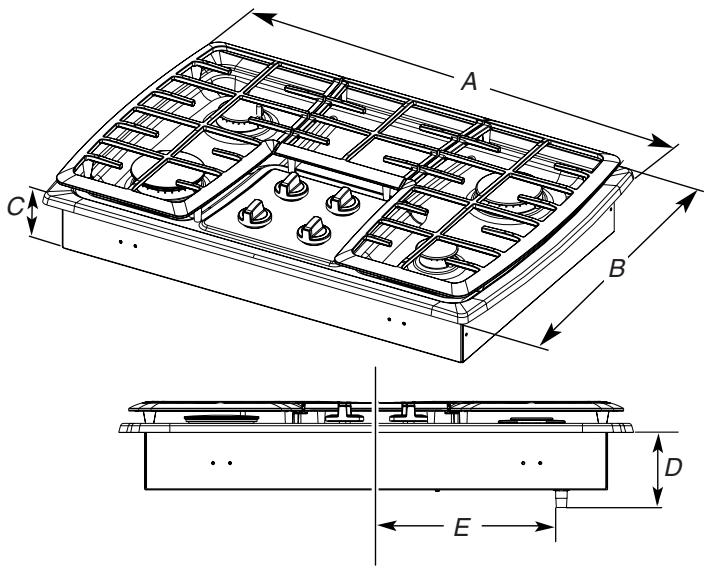

Dimensions du produit
Modèle de 30'' (76,2 cm)
A. 317 / 16'' (79,8 cm)
B. 21^ (53,3cm)
C. 3 12'' (8, 9 ~cm)
D. 4^19 / 32 (11,7 cm)
E.11" (27,9 cm)
Modèle de 36" (91,4 cm)
A. 37^19 / 32 (95,4 cm)
B. 21^ (53,3 cm)
C. 312'' (8,9 cm)
D. 4^19_32^ (11,6 cm)
E. 7 12'' (19, 1 cm)

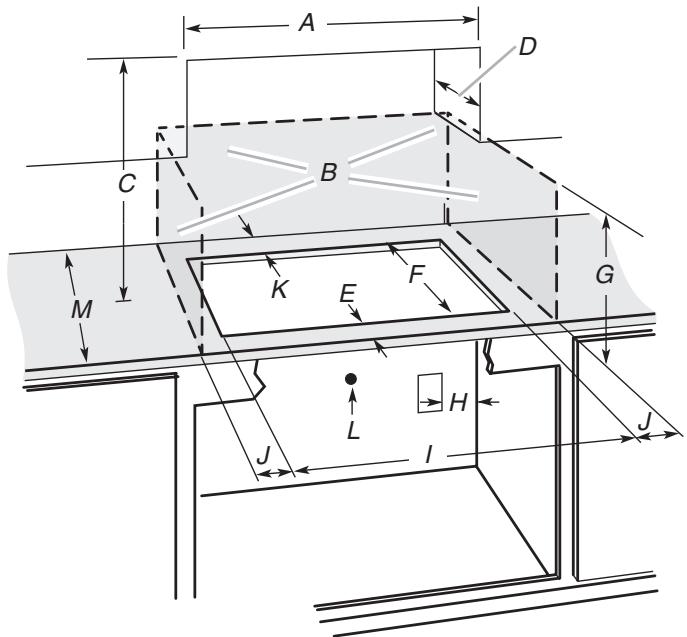

Dimensions du placard
IMPORTANT : En cas d'installation d'une hotte ou d'un ensemble hotter/micro-ondes au-dessus de la table de cuisson, suivre les instructions d'installation fournies avec la hotte ou l'ensemble hotter/micro-ondes concernant les dimensions de dégagement à respecter au-dessus de la surface de la table de cuisson.
A. 30'' (76,2 cm) sur les modèles de 30'' ; 36'' (91,4 cm) sur les modèles de 36''
B. Zone de matière combustible au-dessus du plan de travail (espace délimité par des lignes pointillées ci-dessus)
C. Distance de séparation de 30^ (76,2 cm) ou plus entre la face supérieure du plan de travail et le fond d'un placard métallique ou de bois non protégé (distance de séparation de 24^ [61,0 cm] ou plus si le fond du placard de métal ou de bois est protégé par une plaque de 1/4 [0,6 cm] ou plus de matériel résistant aux flammes recouvert d'une feuille métallique d'épaisseur égale ou supérieure à calibre 28 pour l'acier, 0,015" [0,04 cm] pour l'acier inoxydable, ou 0,024" [0,06 cm] pour l'aluminium ou 0,020" [0,05 cm] pour le cuivre
D. Profondeur recommandée des placards supérieurs 13^ (33,0 cm)
E. 318'' (7,9 cm)
F. 19^ (48,3 cm)
G. Distance de séparation de 18" (45,7 cm) ou plus entre les placards supérieurs et le plan de travail avec distance minimale de séparation horizontally jusqu'à la table de cuisson
H. Prise de courant reliée à la terre - La placer à moins de 24^ (61,0 cm) de l'angle arrière droit de l'ouverture découverte (sans four encastré sous comptoir installé au-dessous de la table de cuisson)
I. 29" (73,7 cm) sur les modèles de 30"; 35¼" (89,5 cm) sur les modèles de 36"
J. Distance de séparation de 83 / 8 " (21,3 cm) ou plus par rapport à la surface de matérieliau combustible la plus proche à gauche ou à droite
K. Distance de séparation de 27 / 8 " (7,3 cm) ou plus par rapport à une surface de matière combustible à l'arrière
L. Ouverture pour canalisation de gaz - mur : n'importe où, à 5'' (12,7 cm) au-dessous de la face inférieure du plan de travail. Plancher du placard : n'importe où, à moins de 6'' (15,2 cm) du mur arrêté (sans four encastré sous comptoir installé au-dessous de la table de cuisson) (recommendation)
M. Un plan de travail de profondeur de 25^ (63,5 cm) ou plus est nécessaire
REMARQUES : ÀpRES le découpage de l'ouverture dans le plan de travail, dans certaines configurations d'installation il sera nécessaire d'entailer les parois latérales du placard inférieur pour le passage de la base de la table de cuisson. Pour éviter cette modification, utiliser un placard inférieur dont la largeur des parois latérales est supérieure à celle de l'ouverture découpee.
Si le placard compte un tiroir, on devra menager une distance de séparation de 4" (10,2 cm) entre le plan de travail et le sommet du tiroir (ou autre obstruction) dans le placard inférieur. Il pourrait être nécessaire de réduire la profondeur du tiroir pour éviter une interférence avec le détendeur.
IMPORTANT: Si un four mural encastré sous comptoir doit être installé sous la table de cuisson, la prise reliée à la terre (H) et la canalisation de gaz doivent être installées dans un placard adjacent.
Cette table de cuisson et ses sources d'alimentation en gaz et électricité doivent être installées avant le four mural encastré sous comptoir.
A VERTISSEMENT
Risque de chocolélectrique
Brancher sur une prise à 3 alveoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptorateur.
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.
IMPORTANT : La table de cuisson doit être correctement reliée à la terre en conformité avec les codes et règlements locaux en vigueur, ou en l'absence de tels codes, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1.
Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :
L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ampères, protégé par fusible. On recommende également d'utiliser un fusible ou un disjoncteur temporisé. Il est recommendé de raccorder la table de cuisson sur un circuit distinct exclusif à cet apparéil.
- Les systèmes d'allumage électronique fonctionnent avec des limites de tension étendues, mais une liaison à la terre correcte et une polarité appropriée sont nécessaires. Vérifier que la prise fournit une alimentation de 120V et qu'elle est correctement reliée à la terre.
- Les schémas de câblage sont fournis avec cette table de cuisson. Voir la section "Schémas de câblage" sur une feuille séparée. Les schémas de câblage se trouvent sur la partie inférieure de la bas de la table de cuisson, du côté gauche.
Specifications de l'alimentation en gaz
AVERAGEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la canalisation de gaz.
En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compétie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.
Observer les dispositions de tous les codes et règlements en vigueur.
IMPORTANT : L'installation doit satisfaire aux critères de tous les codes et règlements locaux. En l'absence de code local, l'installation doit satisfaire aux prescriptions de la plus récente édition du code national américain en vigueur : National Fuel Gas Code ANSI Z223.1 ou à la norme CAN/CGA B149.
IMPORTANT : Les tests de fuite de la table de cuisson doivent être effectuels selon les instructions du fabricant.
Type de gaz
Gaz naturel :
La conception de cette table de cuisson a ete homologuée par CSA International pour l'alimentation au gaz naturel, ou pour l'alimentation au propane apres conversion adequate.
- Cette table de cuisson a eté configurée à l'usine pour l'alimentation au gaz naturel. Pour la conversion pour l'alimentation au propane, voir les instructions "Conversion pour l'alimentation au propane" dans le sachet de documentation. La plaque signalétique située sur la face inférieure de la base de la table de cuisson indique les types de gaz utilisables. Si le type de gaz disponible n'est pas mentionné sur la plaque signalétique, consulter le fournisseur de gaz local.
Conversion pour l'alimentation au propane :
L'opération de conversion doit être executée par un technicien de réparation qualifié.
Ne pas entreprises de convertir la table de cisson pour l'utilisation d'un gaz différent de celui indiqué sur la plaque signalétique sans d'abord consulter le fournisseur de gaz. Voir les instructions de conversion de gaz fournies dans le sachet de documentation.
Canalisation de gaz
- Installer une canalisation de gaz rigide de 3/4'' (1,9 cm) jusqu'à l'emplacement d'installation de la table de cuisson. L'emploi d'une canalisation de plus petit diamètre sur un circuit plus long peut cause une déficience du débit d'alimentation. On doit utiliser un composé d'étanchéité des tuyauteries résistant à l'action du gaz propane. Ne pas utiliser de ruban TEFLON®†. Pour l'alimentation au propane, le diamètre du tuyau ou conduit doit être de 1/2'' ou plus. Usuellement, le fournisseur de gaz propane déterminée les matériaux à utiliser et le diamètre approprié.

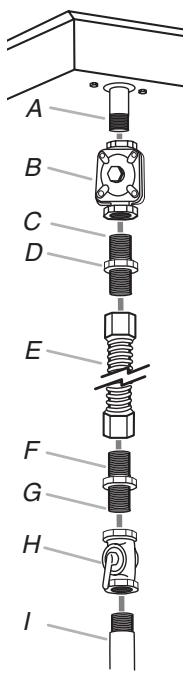

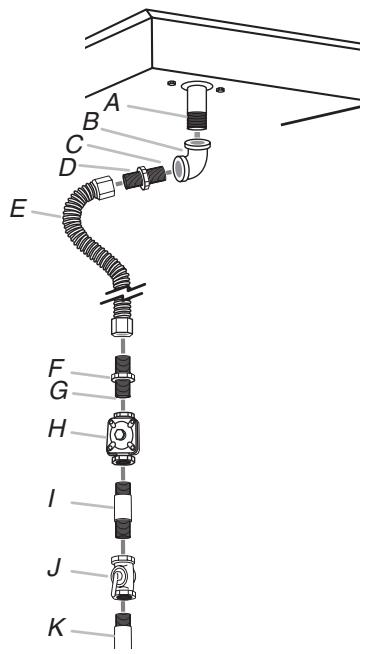

Raccord métallique flexible :
Si les codes locaux le permettent, utiliser un connecteur à gaz flexible en acier inoxydable de 12 ou 34 de diamètre interne, concu par CSA pour raccorder la table de cuisson à la canalisation rigide d'alimentation en gaz.
- Un raccord avec filetage maje de 12 'est nécessaire pour la connexion sur le raccord à filtage femelle à l'entrée du détendeur de la table de cuisson.
Ne pas déformer, écraser ou endommager le tube métallique flexible lors d'un déplacement de la table de cuisson.
Raccordement par un ensemble rigide :
On doit utiliser une combinaison de raccords pour réaliser un raccordement rigide entre la table de cuisson et la canalisation de gaz. Le tuyau rigide doit se trouver au même niveau que le raccord de connexion de la table de cuisson. On doit veiller à ne soumettre les sections de canalisation d'alimentation et de combustible àaucun effort de traction ou flexion pour que la table de cuisson soit d'aplomb et correctement alignée.
Robinet d'arrêt nécessaire :
La canalisation d'alimentation doit composer un robinet d'arrêt manuel. Le robinet d'arrêt manuel doit être séparé de la table de cuisson, mais doit se trouver dans la même pierce, comme par exemple un placard adjacent. Il doit serouver en un endroit facilement accessible et qui ne nécessite pas le démontage de la table de cuisson pour les manoeuvres d'ouverture/fermeture. Ne pas entraver l'accès au robinet d'arrêt manuel. Le robinet d'arrêt manuel est prévu pour ouvrir ou fermer l'alimentation en gaz de la table de cuisson.
A. Canalisation de gaz
B. Robinet d'arrêt - position d'ouverture
C. Vers la table de cuisson
Detendeur de gaz
Le déteneur fourni avec cette table de cuisson doit être utilisé. La pression d'alimentation du déteneur doit être comme suit pour un fonctionnement correct :
Gaz naturel :
Pression minimum: 5'' (12,7 cm) (colonne d'eau)
Pression maximum: 7'' à 14" (17,8 cm à 35,5 cm) (colonne d'eau)
Gaz propane :
Pression minimum: 10^ (25,4 cm) (colonne d'eau)
Pression maximum : 14" (35,5 cm) (colonne d'eau)
En cas d'incertitude quant à la pression d'alimentation à étabir, contacter le fournisseur de gaz local.
\section*{Caracteristiques d'alimentation du brûleur}
Les débits thermiques indiqués sur la plaque signalétique correspondant à une altitude d'utilisation inférieure ou égale à 2000 pi (609,6 m).
Lorsque l'appareil est utilisé à une altitude supérieure à 2000 pi (609,6 m), on doit réduire le débit thermique indiqué de 4% pour chaque tranche de 1000 pi (304,8 m) au-dessus du niveau de la mer (non applicable au Canada).
Test de pressurisation de la canalisation de gaz
On doit tester le détendeur sous une pression supérieure d'au moins 1" (colonne d'eau) à la pression de la tubulure de distribution indiquée sur la plaque signalétique.
Pressurisation à une pression supérieure à 12 lb/ po^2 (14" - colonne d'eau)
Lors de tout test de pressurisation de ce système à une pression supérieure à 12 lb/ po^2 (3,5 kPa), on doit déconnecter la table de cuisson et son robinet d'arrêt individuel de la canalisation de gaz.
Pressurisation à une pression inférieure ou égale à 12 lb/ po^2 (14" - colonne d'eau)
Lors de tout test de pressurisation de la canalisation de gaz à une pression égale ou inférieure à 12 lb/po² (3,5 kPa), on doit isoler la table de cuisson de la canalisation de gaz en fermant son robinet d'arrêt manuel individuel.
INSTRUCTIONS D'INSTALLATION
Installation de la table de cuisson
AVERAGEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et installer la table de cuisson.
Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.
Déterminer l'emplacement final de la table de cuisson. Éviter de percer dans le câblage existant ou de l'endommager pendant l'installation.
- Déterminer si l'installation des placards permet le dégagement nécessaire pour l'installation de brides de fixation aux extrémités de la base de la table de cuisson. Il s'agit de l'emplacement recommandé. Des brides de fixation peuvent être installées à l'avant et à l'arrière de la partie inférieure de la base de la table de cuisson, si nécessaire.

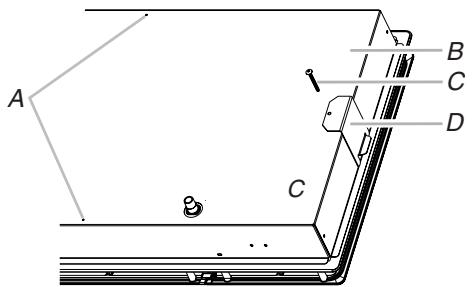

A. Trous de vis de fixation pour emplacement facultatif à l'avant et à l'arrière
B. Partie inférieure de la base de la table de cuisson
C. Vis de fixation
D. Bride de fixation (emplacements aux extrémités recommandés)
- À l'aide d'au moins 2 personnes, placer la table de cuisson dans l'ouverture en orientant la bonne surface vers le haut.
REMARQUE : S'assurer que le bord avant de la table de cuisson est parallèle au bord avant du plan de travail. S'il est nécessaire de repositionner la table de cuisson, la soulever entièrement de l'ouverture pour éviter de rayer le plan de travail. - Enlever les vis de fixation pour les emplacements de brides sclectionnés de la partie inférieure de la base de la table de cuisson.
A. Partie inférieure de la base du bord de la table de cuisson
B. Bride de fixation
- Fixer les brides à la partie inférieure de la base de la table de cuisson à l'aide des vis d'attache. Bien serrer les vis.
A. Table de cuisson
B. Base de la table de cuisson
C. Vis de fixation de bride de 2'' (5,1 cm)
D. Bride de fixation (dépassant suffisamment de la base de la table de cuisson pour permettre l'installation des vis de fixation)
E. Plan de travail

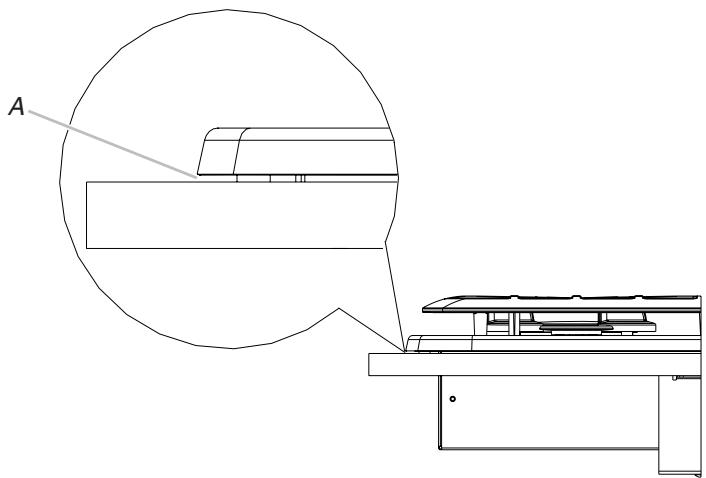

REMARQUE: Il y aura un petit écart (d'environ 1/8 [3 mm] entre la table de cuisson et le plan de travail. Ceci est normal. Voir l'illustration ci-dessous.
A. Petit écart (d'environ 1 / 8 [3 mm]) entre la table de cuisson et le plan de travail
Raccordement au gaz
AVERAGEMENT
Risque d'explosion
Utiliser une canalisation neue d'arrivée de gaz approuvée par la CSA International.
Installer un robinet d'arret.
Bien serrer chaque organe de connexion de la canalisation de gaz.
En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'uneompagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causeur un décès, une Explosion ou un incendie.
Raccordement typique par raccord flexible
- Appliquer un composé d'étanchéité pour tuyauteries concu pour une utilisation avec du gaz naturel et du gaz propane sur l'extrémité filetée la plus petite des adaptateurs de raccord flexible (voir C et G dans l'illustration ci-dessous).
-
Fixer un adaptateur sur le détendeur et l'autre adaptateur sur le robinet d'arrêt de la canalisation de gaz. Serrer les deux adaptateurs.
-
Utiliser une clé mixte de 15116 et une pince multiprise pour fixer le raccord flexible sur les raccords d'adaptation. Veiller à ne pas déformer/écraser le raccord flexible.
Pas d'appareil sous la table de cuisson
A. Entrée de la tubulure de distribution
B. Detendeur
C. Utiliser un composé d'étanchéité pour tuyauteries.
D. Adaptateur (doit composer un filetage maje de 12 )
E. Raccord flexible
F. Adaptateur
G. Utiliser un composé d'étanchée pour tuyauteries.
H. Robinet d'arrêt manuel
I. Tuyauterie de gaz de 12 ou 34
Four mural installé sous table de cuisson
A. Entrée de la tubulure de distribution
B. Coude de 3 / 8
C. Utiliser un composé d'étanchéité pour tuyauteries.
D. Adaptateur (doit compter un filetagmAle de 3 / 8
E. Raccord flexible (doit être acheminé à travers la paroi séparant les placards)
F. Adaptateur (doit compter un filetage maje de 3 / 8 ")
G. Utiliser un composé d'étanchéité pour tuyauteries.
H. Detendeur de l'appareil (fourni) I. Tuyauterie de gaz de 1 / 2 " ou 3 / 4
J. Robinet d'arret manuel
K. Tuyafterie de gaz de 12 " ou 34 "
- Installer le régulateur avec la flèche orientée vers le haut, vers le fond de la base de la table de cuisson, et de manière à ce que le chapeau d'accès du détendeur soit accessible.
A. Chapeau de l'ouverture d'accès
B. Arrière de la table de cuisson
C. Detendeur
D. Flèche vers le haut. Le détendeur doit être installé avec la flèche pointant vers le haut (vers le fond de la table de cuisson).
IMPORTANT : Tous les raccords doivent être bien serrés à l'aide d'une clé. Ne pas serrer excessivement la connexion sur le détendeur. Un serrage excessif pourrait provoquer une fissuration du détendeur et une fuite de gaz. Lors du serrage d'un raccord, empêcher le détendeur de tourner sur le tuyau.
Utiliser uniquement un composé d'étanchéité des tuyauteries concu pour l'utilisation avec le gaz naturel ou le propane.
Ne pas utiliser de ruban TEFLON. Il sera nécessaire deCHOISIR les raccords à utiliser en fonction de la configuration d'installation.
- Ouvrir le robinet d'arrêt manuel sur la canalisation de gaz. Le robinet est ouvert lorsque la poignée est parallèle au conduit d'alimentation en gaz.
A. Robinet fermé
B. Robinet ouvert
-
Vérifier tous les raccordements en les badigeonnant d'une solution de détction des fuites non corrosive approuvée. L' apparition de bulles indique la présence d'une fuite. Réparer toute fuite eventuelle.
-

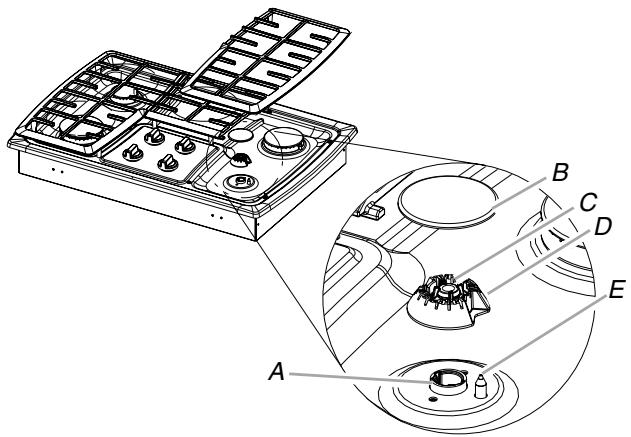

Œter les chapeaux de brûleur de surface, la base des brûleurs et les grilles du sachet de pieces. Aligner les encoches des chapeaux de brûleur avec les broches dans la base de chaque brûleur.
Aligner le porte-gicleur de la base du brûleur avec l'électrode d'allumage. Un chapeau de brûleur correctement placé doit être horizontal. Si le chapeau de brûleur n'est pas correctement placé, le brûleur de surface ne peut s'allumer. Placer les grilles de brûleur sur les brûleurs et chapeaux.
A. Portegicleur
B. Chapeau du brûleur
C. Ouverture du tuyau de gaz
D. Base du brûleur
E. Électrode d'allumage
！
AVENTISSEMENT
Risque de chocolélectrique
Brancher sur une prise à 3 alveoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptorateur.
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.
- Brancher sur une prise de courant à 3 alveoles, reliée à la terre.
Système d'allumage électronique
Allumage initial et réglages des flames de gaz
À la place de flammes de veille, les brûleurs de surface sont dotés d'un allumeur électronique. Lorsqu'on place le bouton de commande de la table de cuisson à la position "IGNITE" (allumage), le système générale une étincelle pour l'allumage du brûleur. La génération d'étinçelles se poursuit aussi longtemps que le bouton de commande est laissé à la position "IGNITE".
Contrôle du fonctionnement des brûleurs de surface
Enconcer et tourner les boutons de commande des brûleurs de surface à la position basse.
Le gaz doit s'enflammer sur le brûleur de surface en moins de 4 secondes. Lors de l'allumage initial du brûleur de surface, le délambda d'allumage peut être supérieur à 4 secondes du fait de la présence d'air dans la canalisation de gaz.
Vérifier que la flamme est bleue à la position "HIGH" (elevée). Elle doit être propre et douce. On ne doit pas observer de pointe jaune, ni d'effet de soufflage ou de séparation entre les flammes et le brûleur. Il est normal d'observer parfois des éclairs oranges; ici est dû à différents éléments dans l'air ou le gaz.
Après avoir vérifié le bon fonctionnement du brûleur, tourner les boutons de commande à “OFF” (arrêt).
Si les brûleurs ne s'allument pas correctement :
- Ramener le bouton de commande du brûleur de surface à la position "OFF".
Vérifier que le cordon d'alimentation est branché et qu'aucun fusible n'est grillé ou que le disjoncteur n'est pas ouvert.
Vérifier que chaque robinet d'arrêt de gaz est à la position "open" (ouverture).
Vérifier que les chapeaux de brûleurs sont correctement placés sur la base des brûleurs.
S'assurer à nouveau du bon fonctionnement des brûleurs. Si à ce stade un brûleur ne s'allume pas, contacter le revendeur ou un dépanneur/agréé.
Contrôle de la taille des flammes
Régler laaille des flammes sur les brûleurs de surface.
Pour le réglage au débit thermique minimum du brûleur de surface, on doit observer une flamme bleue stable de 14 (0,64 cm).
A. Débit thermique minimum
B. Débit thermique maximum
S'il est nécessaire de régler la taille des flammes pour le débit thermique minimum :
- Allumer 1 brûleur et le tourner au réglage le plus bas.
- Oter le bouton de commande.
- Immobiliser la tige de commande avec une pince. Utiliser un petit tournevis à lame plate de 18 (3 mm) pour faire tourner la vis située au centre de la tige de commande jusqu'à ce que la flamme attaigne la taille désirée.
- Réinstaller le bouton de commande.
- Tester le fonctionnement du brûleur : faire passer le bouton de commande de la position “LO” (basse) à la position “HI” (elevée) et observer les flammes pour chaque réglage.
- Répéter les étapes ci-dessus pour chaque brûleur.
Notes
