MODE D'EMPLOI WET3300SQ - INSTALLATION INSTRUCTION BAUKNECHT

Outillage et pièces. 18

Autres pièces

Exigences d'emplacement 19

Système de vidange

Spécifications électriques - Canada. 21

Exigences concernant l'évacuation 22

Enlever la sangle d'expédition.

Installation des pieds de nivellement.

Raccordement du tuyau de vidange. 24

Raccordement des tuyaux d'alimentation. 24

Immobilisation du tuyau de vidange.

Planific ...... 26

Installation du système d'évacuation 27

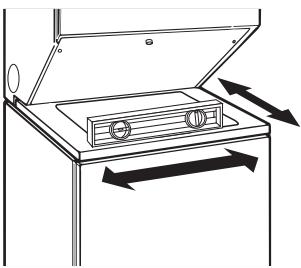

Nivellement de la laveuse-sécheuse.

Raccordement du conduit d'évacuation.

Achever l'installation

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

C vous signale les dangers potentiels de décès et de blessures graves pour vous et pour d'autres.

Tous les messages de sécurité suivront l et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous indiquent quel est le danger potentiel, vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

• L'installation de la sécheuse à linge doit être effectuée par un installateur qualifié.
• Installer la sécheuse conformément aux instructions du fabricant et aux codes locaux.
• Ne pas installer de sécheuse à linge avec des matériaux d'évacuation en plastique souple. Si un conduit métallique souple (de type papier d'aluminium) est installé, celui-ci doit être d'un type spécifique identifié par le fabricant de l'appareil et convenir à une utilisation avec les sécheuses à linge. Les matériaux d'évacuation souples sont connus pour s'affaisser, être facilement écrasés et bloquer la charpie. Ces situations obstrueront le débit d'air de la sécheuse à linge et augmenteront le risque d'incendie.
• Pour réduire le risque de blessure grave ou de décès, suivez toutes les instructions d'installation.
• Conserver ces instructions.

Outillage et pièces

Rassemblez les outils et pièces nécessaires avant de commencer l'installation. Lisez et suivez les instructions fournies avec les outils indiqués ici.

Pièces nécessaires pour la laveuse (non fournies) :

Tuyaux d'arrivée d'eau

Rondelles plates

Pour commander :

Appelez le marchand chez qui vous avez acheté votre laveuse/sécheuse. Consultez le numéro sans frais figurant sur la page de couverture des Instructions pour l'utilisateur de la laveuse/sécheuse. Visitez le site Web indiqué sur la page de couverture des Instructions pour l'utilisateur de la laveuse/sécheuse.

REMARQUE : Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempestive. Prendre note de la date d'installation ou de remplacement des tuyaux d'arrivée d'eau, pour référence ultérieure.

Outillage requis :

Tournevis Phillips n° 2 et tournevis à lame plate. Niveau. Clé à molette avec ouverture jusqu'à 1'' (25 mm) ou clé plate de 9/16'' (pour ajuster les pieds de la laveuse/sécheuse). Bloc de bois (pour nivellement). Règle ou ruban à mesurer. Couteau. Brides de serrage. Pince. Ciseaux. Cisailles de ferblantier (pour l'installation d'un nouveau conduit d'évacuation). Tourne-écrou ou clé à douille de 1/4'' (recommandé). Pistolet à calfeutrage et composé de calfeutrage (pour l'installation d'un nouveau conduit d'évacuation).

Pièces fournies :

Retirer le sachet de pièces du panier de la laveuse. Vérifier que toutes les pièces de la liste sont présentes.

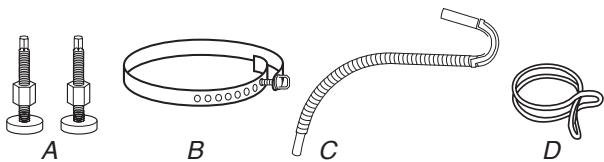

A. Pieds de nivellement avant avec écrous (2) B. Sangle d'expédition (non incluse dans le sachet de pièces. Voir "Enlever la sangle d'expédition")

C. Tuyau de vidange D. Bride de serrage argent, à deux fils

Pièces nécessaires :

Consulter les codes locaux, vérifier l'alimentation électrique et le conduit d'évacuation existants, et consulter les sections "Spécifications électriques" et "Exigences concernant l'évacuation" avant d'acheter les pièces nécessaires.

Les installations pour maison mobile nécessitent un système d'évacuation en métal qui peut être acheté chez le marchand chez qui vous avez acheté votre laveuse/sécheuse. Pour plus d'informations, veuillez consulter la section "Assistance ou service" des Instructions pour l'utilisateur de la laveuse/sécheuse.

Autres pièces

Votre installation peut nécessiter des pièces supplémentaires. Pour commander, veuillez consulter les numéros sans frais d'interurbain sur la première page des Instructions pour l'utilisateur de la laveuse/sécheuse.

Si vous avez	Vous devrez acheter
Évier de buanderie ou tuyau de rejet à l'égout de plus de 96" (2,4 m)	Système de pompé deuisard (si non déjà disponible)
Tuyau de rejet à l'égout de 1" (25 mm) de diamètre	Un adaptateur de 2" (51 mm) à 1" (25 mm) de diamètre, Pièce n° 3363920
Égout surélevé	Tuyau de vidange standard de 20 gal. (76 L) de 34" (864 mm) de haut ou évier de décharge et pompé deuisard (disponibles chez les vendeurs de matériel de plomberie locaux)
Égout au plancher	Brise-siphon, Pièce n° 285320, tuyau de vidange supplémentaire, Pièce n° 285702 et kit de connexion, Pièce n° 285442
Tuyau de vidange trop court	Tuyau de vidange, Pièce n° 285664 et kit de connexion, Pièce n° 285442
Évacuation bouchée par la charpie	Dispositif de protection du système d'évacuation, Pièce n° 367031
Robinets d'eau hors de portée des tuyaux de remplissage	2 tuyaux de remplissage d'eau plus longs : 6 pi (1,8 m), Pièce n° 76314, 10 pi (3,0 m), Pièce n° 350008

Risque d'explosion

Garder les matières et les vapeurs inflammables, telles que l'essence, loin de la sécheuse.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Il vous faudra

■ Un emplacement avec un conduit d'évacuation à proximité. Voir "Exigences concernant l'évacuation". ■ Un circuit séparé de 30 A. Une prise électrique avec liaison à la terre située à moins de 2 pi (610 mm) de l'un des côtés de la laveuse/sécheuse. Voir "Spécifications électriques". ■ Un plancher robuste pour supporter le poids de la laveuse/sécheuse (laveuse/sécheuse, eau et charge) de 500 lb (226,8 kg). ■ Un plancher de niveau ayant une pente maximale de 1" (25 mm) sous la laveuse/sécheuse. Si la laveuse/sécheuse n'est pas d'aplomb, le linge peut ne pas culbuter convenablement et les programmes commandés par des détecteurs automatiques peuvent ne pas fonctionner correctement. L'installation sur moquette n'est pas recommandée. ■ Un chauffe-eau qui fournit de l'eau à 120°F (49°C) à la laveuse. ■ Des robinets d'eau chaude et d'eau froide situés à moins de 4 pi (1,2 m) des valves de remplissage d'eau chaude et d'eau froide, et une pression d'eau de 5-100 lb/po² (34,5-689,6 kPa).

La laveuse/sécheuse ne doit pas être installée ou remisée dans un endroit où elle sera exposée à l'eau et/ou aux intempéries.

laveuse à une température de 32°F (0°C) ou moins. Un peu d'eau peut rester dans la laveuse et causer des dommages à basses températures. Voir "Entretien de la laveuse/sécheuse" dans les Instructions pour l'utilisateur de la laveuse/sécheuse pour les renseignements sur l'hivernisation.

sécheuse à des températures inférieures à 45°F (7°C). À des températures inférieures, la sécheuse risque de ne pas s'arrêter à la fin d'un programme automatique. Ceci risque de prolonger les durées de séchage.

Vérifier les règlements locaux. Certains codes limitent ou n'autorisent pas l'installation de la laveuse/sécheuse dans un garage, un placard, une maison mobile ou une chambre à coucher. Communiquer avec l'inspecteur des bâtiments local.

Dégagements de séparation à respecter

L'emplacement doit être assez grand pour permettre d'ouvrir complètement la porte de la sécheuse.

Dimensions de la laveuse/sécheuse

La plupart des installations requièrent un espace minimum de 5" (127 mm) derrière la sécheuse pour le conduit d'évacuation avec coude. Voir "Exigences concernant l'évacuation".

Espacement minimum pour une installation dans un encastrement ou dans un placard

On recommande les dimensions d'espacement suivantes pour cette laveuse/sécheuse. Cette laveuse/sécheuse a été testée pour une installation avec dégagement de 0'' (0 mm) sur les côtés. L'espacement recommandé doit être considéré pour les raisons suivantes :

On prévoira un peu plus d'espace pour faciliter l'installation et l'entretien. Un espace supplémentaire peut être requis pour les moulures de porte et de plancher et pour les plinthes. Un espace supplémentaire de chaque côté de la laveuse/sécheuse est recommandé pour réduire le transfert du bruit. Pour une installation dans un placard avec porte, on doit prévoir des ouvertures minimums d'entrée d'air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l'air sont acceptables.

A. Encastrement B. Vue latérale - placard ou endroit exigu C. Porte de placard avec orifices d'entrée d'air

* Espacement requis

L'espacement à l'arrière peut être de 1" (25 mm) lorsque le système d'évacuation de la maison est aligné directement avec l'évacuation de la sécheuse.

Installation dans une maison mobile - autres exigences

Cette laveuse/sécheuse peut être installée dans une maison mobile. L'installation doit satisfaire les critères de la Norme de construction et de sécurité des habitations préfabriquées Titre 24 CFR, partie 3280 (anciennement Norme fédérale de construction et de sécurité des habitations préfabriquées, Titre 24 HUD, partie 280) ou de la Norme canadienne des habitations préfabriquées, CAN/CSA-Z240MH.

L'installation dans une maison mobile exige :

• Système d'évacuation en métal disponible et en vente en magasin. Des dispositions spéciales sont requises dans les maisons mobiles pour l'apport d'air extérieur vers la sécheuse. L'ouverture (telle qu'une fenêtre à proximité) doit être au moins deux fois plus grande que l'ouverture d'évacuation de la sécheuse.

Système de vidange

La laveuse/séchuse peut être installée en utilisant le s (au plancher ou mural), le système de vidange avec évier de buanderie, ou le système de vidange au plancher. Choisissez la méthode d'installation du tuyau de vidange dont vous avez besoin. Voir "Autres pièces".

Système de vidange avec tuyau de rejet à l'égout - mural ou au plancher (illustrations A et B)

La nécessite un tuyau d'un diamètre minimum de 2" (51 mm). La capacité minimum de vidange ne peut pas être inférieure à 17 gal. (64 L) par minute. Un adaptateur de 2" (51 mm) à 1" (25 mm) de diamètre est disponible pour le . Voir "Autres pièces".

Le dessus du oit être au moins à 39" (991 mm) de hauteur et au maximum à 96" (2,4 m) du bas de la laveuse.

Système de vidange avec évier de buanderie (illustration C)

L'évier de buanderie nécessite une capacité minimum de 20 gal. (76 L). Le dessus de l'évier de buanderie doit être au moins à 34" (864 mm) au-dessus du sol et au maximum à 96" (2,4 m) du bas de la laveuse.

Système de vidange par le plancher (illustration D)

Le s nécessite un brise-siphon qui peut être acheté séparément. Voir "Autres pièces".

Le brise-siphon doit être au moins à 28" (711 mm) du bas de la laveuse. Des tuyaux supplémentaires peuvent être requis.

Risque de choc électrique

Brancher sur une prise à 4 alvéoles reliée à la terre. Le non-respect de cette instruction peut causer un décès ou un choc électrique.

C'est à l'utilisateur qu'incombe la responsabilité de

• Contacter un électricien qualifié. S'assurer que les connexions électriques sont ajustées et conformes au Code canadien de l'électricité, C22.1 - dernière édition et à tous les codes locaux. Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter : Association canadienne de normalisation, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.
• és de la ligne. On recommande d'utiliser un fusible ou un disjoncteur temporisé. On recommande également que cet appareil soit alimenté par un circuit indépendant.
• Cette séchuse est équipée d'un cordon électrique homologué par la CSA International à introduire dans une prise murale standard 14-30R. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se trouve à proximé de l'emplacement définitif de la séchuse.

Prise murale à 4 fils (14-30R)

Ne pas utiliser de cordon de rallonge.

Si vous utilisez un cordon d'alimentation de rechange, il est recommandé d'utiliser le cordon d'alimentation de rechange numéro de pièce 9831317. Pour plus de renseignements, consultez les numéros de service qui se trouvent dans les Instructions pour l'utilisateur de la laveuse/sécheuse.

Instructions de liaison à la terre

Pour une laveuse/séchuse reliée à la terre et connectée par un cordon :

Cette laveuse/séchuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette laveuse/séchuse est alimentée par un cordon électrique avec un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Le raccordement incorrect de cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la laveuse/sécheuse, consulter un électricien ou un technicien qualifié. Ne pas modifier la fiche de branchement fournie avec la laveuse/sécheuse ; si la fiche ne correspond pas à la configuration de la prise de courant, demander à un électricien qualifié d'installer une prise de courant appropriée.

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.

Ne pas u plastique.

Ne pas utiliser un conduit d'évacuation en feuille de métal.

Le non-respect de ces instructions peut causer un décès ou un incendie.

AVERTISSEMENT : Pour réduire le risque d'incendie, cette laveuse/sécheuse doit ÉVACUER L'AIR À L'EXTÉRIEUR.

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Le conduit d'évacuation de la sécheuse ne doit pas être connecté à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction.

En cas d'utilisation du système d'évacuation existant

Éliminer la charpie sur toute la longueur du système et veiller à ce que le clapet de décharge ne soit pas obstrué par une accumulation de charpie. - Remplacer tout conduit en plastique ou en feuille métallique par un conduit en métal lourd rigide ou flexible. - Examiner le tableau des longueurs de conduit d'évacuation. - Apporter les modifications nécessaires au système d'évacuation pour atteindre le meilleur rendement de séchage. Seul un conduit métallique rigide ou flexible doit être utilisé pour l'évacuation.

Matériel pour l'évacuation

Utiliser un conduit d'évacuation en métal lourd. Ne pas utiliser un conduit en plastique ou en feuille métallique. Utiliser un c et des brides de serrage. Les produits d'évacuation DURASAFETM sont recommandés.

Conduit d'évacuation en métal lourd de 4" (102 mm)

Les produits d'évacuation DURASAFETM peuvent être obtenus chez votre marchand ou en appelant le service Pièces et accessoires de Whirlpool. Pour plus d'informations, voir la section "Assistance ou service" des Instructions pour l'utilisateur de la laveuse/séchuse.

Conduit métallique rigide

Pour un meilleur rendement de séchage, il est recommandé d'utiliser des conduits métalliques rigides. Il est recommandé d'utiliser un conduit métallique rigide pour réduire les risques d'écrasement et de déformation.

Conduit métallique flexible

• Les conduits métalliques flexibles sont acceptables seulement dans la mesure où ils sont accessibles en vue du nettoyage. Un conduit métallique flexible doit être totalement déployé et soutenu lorsque la sécheuse est à sa position finale. Enlever tout excès de conduit flexible pour éviter tout affaissement ou déformation susceptible de réduire la capacité d'évacuation et le rendement. Ne pas installer le conduit métallique flexible dans les cavités fermées des murs, plafonds ou planchers. La longueur totale du conduit métallique flexible ne doit pas dépasser 7³⁄₄ pi (2,4 m).

Coudes

Les coudes à permettent une meilleure circulation de l'air que les coudes à.

Bon

Meilleur

Brides de serrage

Utiliser des brides pour sceller tous les joints. Le conduit d'évacuation ne doit pas être connecté ou fixé avec des vis ou avec tout autre dispositif de serrage qui se prolonge à l'intérieur du conduit et pourrait retenir la charpie. Ne pas utiliser de ruban adhésif pour conduit.

Bride de serrage

Évacuation

Les styles de clapets recommandés sont illustrés ci-dessous.

A. Clapet à persiennes. B. Clapet de type boîte.

Le clapet incliné (illustré ici) est acceptable.

• Terminer le conduit d'évacuation par un clapet de décharge pour empêcher les rongeurs et insectes d'entrer dans l'habitation. Le clapet de décharge doit être situé à au moins 12" (305 mm) au-dessus du sol ou de tout autre objet susceptible de se trouver sur le trajet de l'air humide rejeté (par exemple, fleurs, roches ou arbustes, limite de la neige, etc.). Ne pas utiliser un clapet d'évacuation à fermeture magnétique.

Une mauvaise évacuation de l'air peut causer de l'humidité et une accumulation de charpie à l'intérieur de la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture, papier peint, tapis, etc. Problèmes de nettoyage dans la maison et problèmes de santé.

Averagement

Risque dû au poids excessif

Utiliser deux personnes ou plus pour déplacer et installer la laveuse/sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Pour éviter des dommages au plancher, placer la laveuse/séchuse sur un carton avant de la déplacer sur le plancher. Placer la laveuse/séchuse près de son emplacement final.

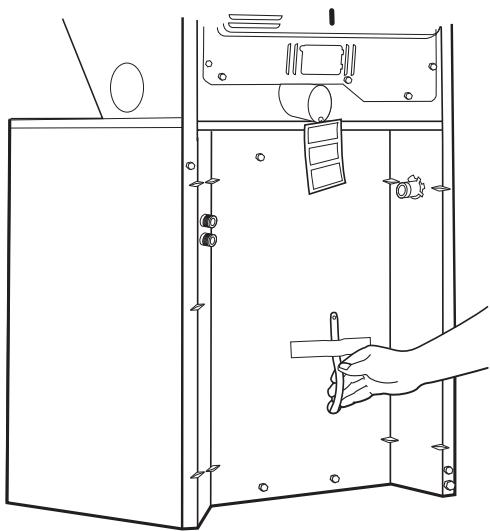

1. Ne pas couper la sangle jaune. Tirer fermement sur la sangle jaune pour l'enlever complètement de la laveuse/séchuse. Il devrait y avoir 2 goupilles fendues au bout de la sangle d'expédition. Enlever l'étiquette et la goupille du tuyau d'évacuation.

1. Incliner la laveuse/séchuse vers l'avant. Faire bouger chacun des 2 pieds arrière vers le haut puis vers le bas pour vérifier que les pieds de nivellement auto-réglables peuvent bouger librement. Ceci est nécessaire pour une mise à niveau correcte. Reposer doucement la laveuse/séchuse sur le plancher.
2. Couper la sangle d'expédition à environ 16" (406 mm) du bout de la fiche. Rechercher les inscriptions "CUT HERE" (COUPER ICI). Jeter le bout avec les goupilles fendues. Le reste de la sangle d'expédition sert à immobiliser le tuyau de vidange.

Installation des pieds de nivellement avant

1. Relever l'avant de la laveuse/séchuse d'environ 4" (102 mm) à l'aide d'un bloc de bois ou d'un autre objet similaire. Le bloc doit pouvoir supporter le poids de la laveuse/séchuse.
2. Visser le contre-écrou sur chaque pied à 1" (25 mm) de la base.

1. Visser les pieds dans les bons trous au coin avant de la laveuse/sécheuse jusqu'à ce que les écrous touchent la laveuse. REMARQUE : Ne pas serrer les écrous avant l'aplomb parfait de la laveuse/sécheuse.
2. Incliner la laveuse/sécheuse vers l'arrière et retirer le bloc de bois. Reposer doucement la laveuse/sécheuse sur le sol.

Raccordement du tuyau de vidange

Une bonne connexion du tuyau de vidange protège vos planchers contre les dommages imputables à une fuite d'eau. Pour éviter que le tuyau de vidange ne se détache ou ne fuie, il est impératif de suivre les instructions ci-dessous.

IMPORTANT : Pour une installation correcte, suivez attentivement les étapes ci-dessous.

1. Vérifier que le tuyau de vidange a la bonne longueur.
2. Mouiller la surface intérieure de l'extrémité rectiligne du tuyau de vidange avec de l'eau du robinet.

IMPORTANT : Ne pas utiliser de lubrifiant autre que de l'eau.

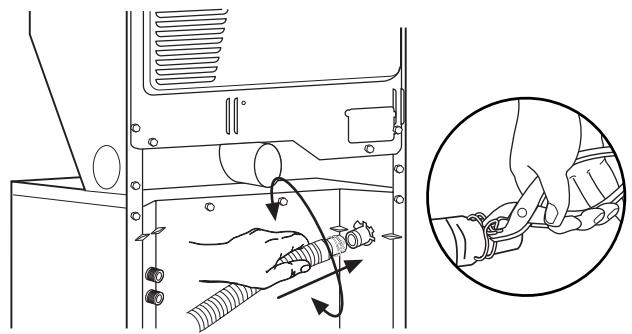

1. Presser les pattes de la bride de serrage argent à deux fils à l'aide d'une pince pour l'ouvrir. Placer la bride sur l'extrémité droite du tuyau de vidange à 1/4" (6,4 mm) de l'extrémité.

1. Ouvrir la bride de serrage. Tourner le tuyau d'un côté et de l'autre en poussant sur le raccord de vidange sur le côté de la laveuse/sécheuse. Continuer jusqu'à ce que le raccord touche les butées nervurées sur le raccord.

1. Placer la bride à l'endroit indiqué "CLAMP". Relâcher la bride.

Pour les systèmes de vidange avec évier de buanderie ou avec tuyau de rejet à l'égout

1. Vérifier que la b est installée correctement.

A. Bride de retenue pour tuyau de vidange

1. Mettre l'extrémité en crochet du tuyau de vidange dans l'évier de buanderie ou dans le tuyau de rejet à l'égout. Faire pivoter le "crochet" pour éliminer les déformations.

Pour empêcher l'eau de vidange de refluer dans la laveuse :

Ne pas forcer l'excédent de tuyau dans le conduit de rejet à l'égout. Le tuyau doit être bien immobilisé, tout en permettant le passage de l'air. Ne pas mettre l'excédent du tuyau de vidange dans l'évier de buanderie.

Pour utilisation avec vidange par le plancher

Ne pas installer la bride de retenue pour tuyau de vidange sur le tuyau de vidange ondulé. Vous pouvez avoir besoin de pièces supplémentaires. Voir "Égout au plancher" dans la section "Outillage et pièces".

Raccordement des tuyaux d'alimentation

1. Insérer une nouvelle rondelle plate dans chaque extrémité des tuyaux d'arrivée d'eau (non fournis). Insérer fermement les rondelles dans les raccords.

A. Raccord. B. Rondelle.

Connecter les tuyaux d'alimentation aux robinets d'eau

S'assurer que le panier de la laveuse est vide.

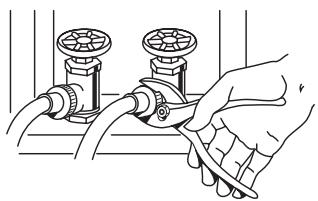

1. Raccorder un tuyau au robinet d'eau chau
2. Raccorder un tuyau au robinet d'eau froi
3. Terminer le serrage des raccords avec une pince en effectuant deux tiers de tour supplémentaire.

REMARQUE : Ne pas serrer excessivement ou utiliser du ruban adhésif ou du calfeutrant sur la valve. Les valves risquent d'être endommagées.

Nettoyer les conduites d'eau

Laisser l'eau couler des deux robinets et des tuyaux d'alimentation, dans un évier de buanderie, un conduit d'évacuation ou un seau pour éliminer les particules dans les conduites d'eau qui pourraient obstruer les tamis des valves des tuyaux d'alimentation. Vérifier la température de l'eau pour s'assurer que le tuyau d'eau chaude est connecté au robinet d'eau chaude et que le tuyau d'eau froide est connecté au robinet d'eau froide.

Connecter les tuyaux d'alimentation à la laveuse

1. Fixer le tuyau d'eau chaude à la valve d'arrivée d'eau en bas. Le fait de fixer d'abord le tuyau d'eau chaude permet de serrer plus facilement la connexion avec une pince.
2. Visser complètement le raccord à la main pour qu'il comprime la rondelle.
3. Terminer le serrage des raccords avec une pince - deux tiers de tour.

REMARQUE : Ne pas serrer excessivement ou utiliser du ruban adhésif ou du calfeutrant sur la valve. Les valves risquent d'être endommagées.

Au Canada

A. Valve du tuyau d'alimentation d'eau froide (haut) B. Valve du tuyau d'alimentation d'eau chaude (bas)

1. Fixer le tuyau d'eau froide à la valve d'arrivée d'eau en haut.
2. Visser complètement le raccord à la main pour qu'il comprime la rondelle.
3. Terminer le serrage des raccords avec une pince - deux tiers de tour.

REMARQUE : Ne pas serrer excessivement ou utiliser de ruban adhésif ou de calfeutrant sur la valve. Les valves risquent d'être endommagées.

Pour un placard ou un endroit exigu

Placer la laveuse/sécheuse à sa position finale et enlever le carton du dessous de la laveuse/sécheuse. Ôter le panneau d'accès en enlevant 3 vis Phillips et un tampon, situés sur le dessus du panneau d'accès. Mettre le panneau, les vis et le tampon de côté. Terminer l'installation des tuyaux d'eau. Replacer le panneau d'accès après l'installation complète de la laveuse/sécheuse.

Vérifier s'il y a des fuites.

Ouvrir les robinets d'eau et vérifier s'il y a des fuites. Une petite quantité d'eau peut entrer dans la laveuse. Vous ferez une vidange plus tard.

REMARQUE : Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempestive. Prendre note de la date d'installation ou de remplacement des tuyaux d'arrivée d'eau, pour référence ultérieure.

Si l'on ne raccorde qu'une canalisation d'eau, il faut placer un bouchon sur l'autre entrée d'arrivée d'eau. Inspecter périodiquement les tuyaux ; les remplacer en cas de gonflement, d'écrasement, de coupure, d'usure ou si une fuite se manifeste. L'appareil doit être raccordé aux robinets d'eau avec des tuyaux neufs. Ne pas utiliser de vieux tuyaux.

Immobilisation du tuyau de vidange

1. Déplacer la laveuse/sécheuse jusqu'à sa position finale et retirer tout carton utilisé pour déplacer la laveuse/sécheuse.
2. Repérer le reste de la sangle d'expédition. Voir "Enlever la sangle d'expédition".

Sangle d'expédition

1. Attacher le tuyau de vidange au pied de l'évier de buanderie ou au tuyau de rejet à l'égout avec la sangle d'expédition (A ou B ci-dessous). Pousser l'attache dans le trou de la sangle d'expédition le plus proche (voir l'illustration ci-dessus).

Si les robinets d'eau et le tuyau rigide de rejet à l'égout sont placés en retrait, introduire l'extrémité en col de cygne du tuyau de vidange dans le tuyau rigide de rejet à l'égout. Attacher fermement les tuyaux d'arrivée d'eau et le tuyau de vidange ensemble, avec la sangle d'expédition (C ci-dessus). Pousser l'attache dans le trou de la sangle d'expédition le plus proche (voir l'illustration ci-dessus).

Installations d'évacuation recommandées

Les installations typiques consistent à acheminer le conduit d'évacuation à l'arrière de la laveuse/sècheuse. D'autres installations sont possibles.

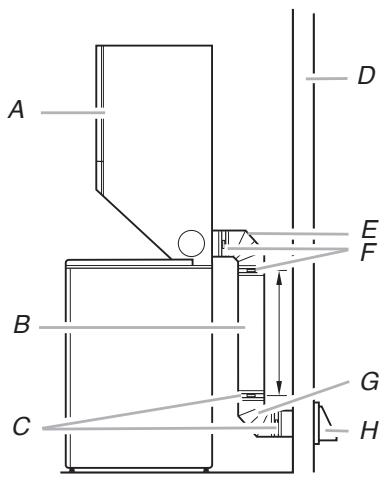

A. Sèchese

E. Coude

B. Conduit d'évacuation

F. Brides

métallique rigide ou flexible

G. Coude

C. Brides

H. Clapet d'évacuation

D. Mur

Cette laveuse/séchuse peut s'évacuer par la droite ou par la gauche. Pour convertir la laveuse/séchuse, utiliser l'ensemble d'évacuation par les côtés, pièce numéro 279823. Si votre laveuse/séchuse s'évacuait par la droite ou par la gauche auparavant, elle peut être convertie à l'évacuation par l'arrière en utilisant des connexions désaxées classiques. Pour recouvrir le trou sur le côté, on peut ajouter l'un des bouchons suivants : 692790 (blanc) ou 3977784 (biscuit).

Suivez les instructions dans la trousse d'installation. Les trousses sont disponibles au magasin où la laveuse/sécheuse a été achetée.

A. Acheminement standard du conduit d'évacuation par l'arrière. B. Évacuation par l'arrière pour connexion désaxée avec dégagement réduit. C. Acheminement du conduit d'évacuation par la gauche ou par la droite.

Autres installations où le dégagement est réduit

Il existe de nombreux systèmes d'évacuation. Choisissez le système qui convient le mieux à votre installation. Trois installations à dégagement réduit sont illustrées. Consultez les instructions du fabricant fournies avec le système d'évacuation.

A. Système d'évacuation avec coudes classiques. B. Système dévié avec un double coude et un coude classique. C. Système d'évacuation avec un périscope (dégagement de 2" [51 mm]).

REMARQUE : On peut acheter les trousses suivantes pour les installations où le dégagement est réduit. Consulter la section "Assistance ou service" des Instructions pour l'utilisateur de la laveuse/sécheuse.

Installation sur le dessus :

Installation avec périscope (pour utilisation en cas de non-concordance de la bouche de décharge de la sécheuse avec la bouche d'évacuation murale) :

Pierre numéro 4396037 - Non-concordance de 0" (0 mm) à 18" (457 mm)

Pierre numéro 4396011 - Non-concordance de 18" (457 mm) à 29" (737 mm)

Pierre numéro 4396014 - Non-concordance de 29" (737 mm) à 50" (1,27 m)

Dispositions spéciales pour les installations dans une maison mobile

Le système d'évacuation doit être solidement fixé à une section non combustible de la structure de la maison mobile et ne doit pas se terminer en dessous de la maison mobile. Faire en sorte que le système d'évacuation se termine à l'extérieur.

Déterminer l'itinéraire d'acheminement du conduit

• Choisi vers l'extérieur qui sera le plus direct et le plus rectiligne. Planifier l'installation pour introduire le nombre minimal de coudes et de changements de direction. Si des coudes ou des changements de direction sont utilisés, prévoir autant d'espace que possible. Plier le conduit graduellement pour éviter de le déformer. Utiliser le moins possible de changements de direction.

Déterminer la longueur du conduit et les coudes nécessaires pour la meilleure performance de séchage.

Utilisez ci-dessous pour déterminer le type de matériel à utiliser pour le conduit et les combinaisons de clapet acceptables.

REMARQUE : Ne pas utiliser un conduit de longueur supérieure à la valeur spécifiée dans . Si la longueur du circuit est supérieure à la valeur spécifiée dans le tableau, on observera :

Une réduction de la longévité de la sécheuse. Une réduction du rendement, avec des temps de séchage plus longs et une plus grande consommation d'énergie.

Le t fournit les exigences d'évacuation qui vous aideront à atteindre la meilleure performance de séchage.

Tableau des systèmes d'évacuation

REMARQUE : L'évacuation sur le côté ajoute un changement de direction à l'intérieur de la sécheuse. Pour établir la longueur maximale du conduit, ajouter un changement de direction au tableau.

Nombre de changements de direction à 90° ou coudes	Type de conduit d'évacuation	Clapets de type boîte ou à persiennes	Clapets inclinés
0	Métallique rigide	37 pi (11,3 m)	35 pi (10,7 m)
1	Métallique rigide	32 pi (9,7 m)	27 pi (8,2 m)
2	Métallique rigide	24 pi (7,3 m)	19 pi (5,8 m)

Installation du système d'évacuation

1. Installer le clapet d'évacuation. Calfeutrer l'ouverture murale à l'extérieur autour du clapet d'évacuation.
2. Raccord au clapet. Le conduit doit être inséré à l'intérieur du manchon du clapet. Fixer ensemble le conduit et le clapet avec une bride de 4" (102 mm).
3. Achemin jusqu'à l'emplacement de la sécheuse. Utiliser le chemin le plus direct possible. Voir "Déterminer l'itinéraire d'acheminement du conduit" dans "Planification du système d'évacuation". Éviter les changements de direction. Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban pour conduit, de vis ou d'autres dispositifs de fixation qui pénètrent dans le conduit d'évacuation pour le sécuriser et qui peuvent retenir la charpie.

Nivellement de la laveuse/sécheuse

Un bon évite le bruit et les vibrations excessifs.

1. Vérifier l'aplomb de la laveuse/sécheuse en plaçant un niveau sur le bord supérieur de la laveuse, d'un côté à l'autre et d'avant en arrière.

1. Si la laveuse/sécheuse n'est pas de niveau, relever l'avant à l'aide d'un bloc de bois et ajuster les pieds vers le haut ou vers le bas au besoin. Retirer le bloc de bois.

1. Incliner la laveuse/sécheuse vers l'avant jusqu'à ce que l'arrière de la laveuse/sécheuse soit à au moins 4" (102 mm) au-dessus du sol. Vous pourriez entendre les pieds arrière auto-réglables s'enclencher. Reposer la laveuse/sécheuse sur le sol. Contrôler l'aplomb de la laveuse/sécheuse à l'aide d'un niveau tel qu'indiqué ci-dessus.

Si la laveuse/sécheuse ne se met pas de niveau, vérifier à nouveau que les pieds de nivellement arrière bougent librement tel que décrit dans la section "Installation des pieds de nivellement". Répéter cette étape jusqu'à l'aplomb parfait de la laveuse/sécheuse.

REMARQUE : Il peut être nécessaire de régler encore le niveau de la laveuse/sécheuse une fois qu'on l'installe à son emplacement final.

1. Après avoir réglé l'aplomb de la laveuse/sécheuse et l'avoir placé , utilisez une clé plate ou une clé à molette pour visser les écrous sur les pieds avant fermement .

Si les écrous ne sont pas bloqués , la laveuse/sécheuse peut vibrer.

Raccordement du conduit d'évacuation

1. À l'aide d'une bride de serrage de 4" (102 mm), reli à la bouche d'évacuation de la laveuse/sécheuse. Si vous utilisez le conduit d'évacuation existant, assurez-vous qu'il est propre. Le conduit d'évacuation doit être fixé par-dessus la bouche d'évacuation et à l'intérieur du clapet d'évacuation. Assurez-vous que le conduit d'évacuation est fixé au clapet d'évacuation à l'aide d'une bride de serrage de 4" (102 mm).
2. Placer la laveuse/sécheuse à l'emplacement final. Ne pas écraser ni pinc . Vérifier que la laveuse/sécheuse est de niveau.

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter ou recycler tout le matériel d'emballage. Garder la mousse plastique pour utilisation ultérieure si la laveuse/sécheuse doit être déménagée.
4. Vérifier l'emplacement définitif de la laveuse/sécheuse. S'assurer que le conduit d'évacuation n'est pas écrasé ou pincé.
5. Vérifier que la laveuse/sécheuse est de niveau et que les pieds de nivellement avant sont serrés. Voir "Nivellement de la laveuse/sécheuse".
6. Brancher sur une prise reliée à la terre (à quatre alvéoles). Mettre l'appareil sous tension.

Risque de choc électrique

Brancher sur une prise à 4 alvéoles reliée à la terre. Le non-respect de cette instruction peut causer un décès ou un choc électrique.

1. Vérifier que chaque robinet d'arrivée d'eau est ouvert.
2. Vérifier s'il y a des fuites autour des robinets et des tuyaux d'arrivée d'eau.
3. ésif qui reste sur la laveuse/sécheuse.
4. Lire les instructions pour l'utilisation de la laveuse/sécheuse.
5. Essuyer soigneusement l'intérieur du tambour de la sécheuse avec un chiffon humide pour éliminer toute trace de poussière.
6. laveuse, verser la moitié de la quantité normale recommandée de détergent dans la laveuse. Rabattre le couvercle. Sélectionner HEAVY DUTY (service intense) et tirer sur le bouton de commande des programmes. Laisser la machine exécuter le programme complet.
7. sécheuse, la régler sur un programme de séchage complet (pas un programme de séchage à l'air) de 20 minutes et mettre la sécheuse en marche.

Si la sécheuse ne démarre pas, vérifier ce qui suit :

Les commandes sont réglées à la position de marche ou sur "ON". Le bouton de mise en marche a été enfoncé fermement. La laveuse/sécheuse est branchée sur une prise reliée à la terre. L'alimentation électrique est connectée. Les fusibles du domicile sont intacts et serrés, ou les disjoncteurs ne sont pas déclenchés. La porte de la sécheuse est fermée.

1. Après 5 minutes de fonctionnement, ouvrir la porte de la sécheuse et voir s'il y a de la chaleur.

Si aucune chaleur n'est perceptible, désactiver la sécheuse et vérifier ce qui suit :

Il peut y avoir 2 fusibles ou disjoncteurs pour la sécheuse. Vérifier que les deux fusibles sont intacts et serrés ou que les deux disjoncteurs ne sont pas déclenchés. S'il n'y a toujours pas de chaleur, contacter un technicien qualifié.

REMARQUE : Il est possible que la sécheuse dégage une odeur lors du chauffage initial. Cette odeur est normale lorsque l'élément chauffant est utilisé pour la première fois. L'odeur disparaîtra.
