Marque	TECUMSEH
Modèle	AG
Type de produit	Compresseur frigorifique
Utilisation	Conditionnement d'air et réfrigération (basses et hautes pressions)
Tension d'alimentation	208/230V – 50/60Hz (monophasé) ou 220V/400-440V (triphasé) selon code
Fréquence	50/60 Hz
Nombre de phases	1 ou 3
Fluides frigorigènes compatibles	R-404A, R-134a, R-12, R-22, R-407C selon modèle
Pression maximale de service	Indiquée sur la plaque signalétique
Température ambiante maximale	+46 °C
Protection moteur	Protecteur interne (température/courant)
Installation	Montage au sol ou mur, à niveau, avec fixations adaptées
Raccordements frigorifiques	Brasure sous azote sec, couples de serrage spécifiques (ex: aspiration 1 3/8" : 144-156 Nm)
Suspension	Amortisseurs avec jeu de 1 à 4 mm entre rondelle et sommet
Entretien régulier	Vérification annuelle des fuites, connexions, fonctionnement, resserrage
Sécurité	Ne pas dépasser +46 °C ambiant ; utiliser des équipements de protection ; mise à la terre obligatoire
Garantie	Se référer aux conditions de vente
Conformité	Directives Basse Tension 93/68/CE et Équipements Sous Pression 97/23/CE

FOIRE AUX QUESTIONS - AG TECUMSEH

Comment installer le compresseur TECUMSEH AG ?

L'installation doit être effectuée par un personnel qualifié. Le compresseur doit être manipulé par le socle ou le crochet de manutention, jamais par les tubes. Choisir un emplacement solide, de niveau, avec une bonne circulation d'air. Fixer solidement le compresseur et respecter les distances aux obstacles.

Comment effectuer les raccordements frigorifiques ?

Réaliser les brasures sous azote sec, en éloignant toute flamme des équipements électriques. Calorifuger la canalisation d'aspiration. Utiliser uniquement le fluide prévu (voir plaque signalétique). Ne pas ajouter d'huile sauf si les tuyauteries dépassent 20 m ; dans ce cas, utiliser l'huile préconisée par TECUMSEH.

Quels sont les couples de serrage recommandés ?

Vanne aspiration Ø1 3/8": 144 à 156 Nm. Vanne aspiration 1/18": 85 à 95 Nm. Raccord équerre à visser (aspiration et refoulement) : 85 à 95 Nm. Pour les suspensions M6 : 5 à 10 Nm ; M8 : 8 à 13 Nm.

Comment réaliser le tirage au vide de l'installation ?

Tirer au vide jusqu'à une pression résiduelle d'environ 200 micromètres de mercure. Il est conseillé de tirer au vide simultanément sur les circuits HP et BP pour garantir un vide homogène et réduire la durée de l'opération.

Comment démarrer le compresseur après installation ?

Avant le démarrage, vérifier : la compatibilité de la tension, le calibrage des protections électriques, l'ouverture totale des vannes de service, le fonctionnement de la résistance de carter ou ceinture chauffante. Ne jamais démarrer si le vide n'est pas cassé en HP et BP.

Quelles vérifications effectuer après quelques heures de fonctionnement ?

Vérifier la tension et l'intensité absorbée, les pressions HP et BP, la surchauffe, refaire une recherche de fuites, s'assurer du bon fonctionnement global et inspecter la propreté et l'absence de bruits anormaux.

Comment entretenir le compresseur ?

Effectuer une recherche de fuites une fois par an ou selon la réglementation locale. Vérifier régulièrement : les organes de sécurité et de régulation, l'état des connexions électriques et frigorifiques (resserrage, oxydation), les conditions de fonctionnement, les fixations du compresseur et le fonctionnement de la résistance de carter.

Quelles sont les consignes de sécurité importantes ?

Ne pas dépasser la température ambiante maximale de +46 °C. Protégez-vous contre la chaleur (température de fonctionnement >120 °C). Avant intervention, couper l'alimentation électrique, vérifier que la pression du circuit ne présente pas de danger, utiliser des équipements de protection (lunettes, gants). Mettre correctement le capot pour éviter les risques d'inflammation en cas de fuite.

Que faire en cas de présence d'eau dans le circuit frigorifique ?

Si une fuite d'eau se produit dans un échangeur à paroi unique, l'eau pénètre dans le système et crée un effet vapeur. Le compresseur peut alors générer une forte augmentation de pression et endommager l'isolant. Des organes de sécurité doivent être installés pour éviter ce risque. En cas de suspicion, arrêter l'installation et faire appel à un professionnel.

Quelle est la garantie du compresseur TECUMSEH AG ?

La garantie est définie dans les conditions de vente. Pour toute information, se référer à vos conditions de vente ou contacter TECUMSEH EUROPE S. A. La garantie peut être conditionnée par le respect des instructions d'installation et de maintenance.

MODE D'EMPLOI AG TECUMSEH

Pour toute information relative à la livraison des compresseurs, se référer à vos conditions de vente. Vérifier le bon état du matériel avant utilisation (bon aspect extérieur, absence de chicane ou déformation).

1.2 Installation

• L'installation de ce compresseur et du matériel s'y rapportant doit être effectuée par un personnel qualifié.
• Respecter les normes en vigueur dans le pays où le compresseur est installé et les règles de l'art pour les connexions frigorifiques et électriques.
• La responsabilité de TECUMSEH EUROPE S. A. ne pourrait être retenue si le montage et la maintenance ne sont pas conformes aux indications fournies dans cette notice.
• Respecter les plages de fonctionnement liées aux applications de conditionnement d'air basses pressions ou hautes pressions définies par TECUMSEH EUROPE S. A.

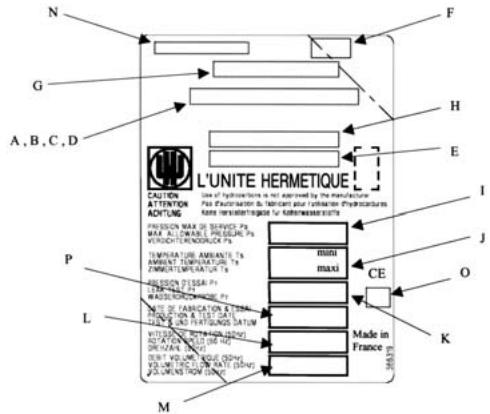

2 Caractéristiques techniques

Réf. Désignation

A	Tension
B	Fréquence
C	Nombre de phases
D	Intensité nominale
E	Numéro d'ordre de fabrication
F	Fluide frigorigène
G	Désignation du compresseur
H	Numéro de série
I	Pression Maximale de Service

Réf. Désignation

J	Température ambiente mini et maxi
K	Pression d'essay finale
L	Vitesse de rotation en 50 Hz
M	Débit volumique en 50 Hz
N	Type d'huile
O	Numero d'enregistrementde l'organisme notificationé
P	Date de fabrication et d'essais

2.2 Gammes AG / TAG / TAGP / TAGD

Les gammes comprément :

-BP R-404A: TAG/TAGP2516Z, TAG/TAGP2522Z, TAGD2532Z, TAGD2544Z HP R-134a: TAG/TAGP4528Y, TAG/TAGP4534Y, TAG/TAGP4537Y, TAG/TAGP4543Y, TAGD4556Y, TAGD4568Y, TAGD4574Y, TAGD4586Y HP R-12: TAG/TAGP4534A, TAG/TAGP4543A HP R-404A: TAG/TAGP4546Z, TAG/TAGP4553Z, TAG/TAGP4561Z, TAG/TAGP4568Z, TAG/TAGP4573Z, TAGD4590Z, TAGD4610Z, TAGD4612Z, TAGD4614Z, TAGD4615Z - HP R-22: TAG/TAGP4546T, TAG/TAGP4553T, TAG/TAGP4561T, TAG/TAGP4568Z, TAG/TAGP4573T, TAGD4590T, TAGD4610T, TAGD4612T, TAGD4614T, TAGD4615T - A/C R-407C: TAG/TAGP5546C, TAG/TAGP5553C, TAG/TAGP5561C, TAG/TAGP5568C, TAG/TAGP5573C, TAGD5590C, TAGD5610C, TAGD5612C, TAGD5614C, TAGD5615C - A/C R-22: TAG/TAGPS546E, AG/TAG/TAGPS553E, AG/TAG/TAGPS561E, TAG/TAGPS568E, TAG/TAGPS573E, TAGD5590E, TAGD5610E, TAGD5612E, TAGD5614E, TAGD5615E.

Les produits TAG, suivis d'un P, sont destinés à des montages en parallèle et ceux suivis d'un D, sont montés en duo.

Voir annexe I.

2.4 Schémas électriques

Voir annexe 2.

3 Installation

ATTENTION: le compresseur doit être manipulé par le socle ou le crochet de manutention prévu à cet effet et non par les tubes.

3.1 Choix de l'emplacement

Le compresseur ne devra pas bloquer ou générer un passage, le déplacement des personnes, l'ouverture de portes ou de volets... La surface supportant le compresseur doit être suffisamment solide (mur ou sol). Vérifier que le compresseur soit bien fixé de niveau.

Respecter les distances entre le compresseur et les obstacles l'entourant afin d'assurer une bonne circulation de l'air.

3.2 Raccordements frigorifiques

Afin d'assurer toujours le meilleur niveau de qualité de nos produits, le compresseur a été déshydraté. Il est livré sous pression d'azote.

Pour préserver la qualité du compresseur TECUMSEH EUROPE S. A. et assurer son bon fonctionnement, il est conseillé de :

• réaliser les brasures sous azote sec et d'éloigner toute flamme de l'équipement électrique.
• Calorifuger la canalisation d'aspiration jusqu'à l'entrée du compresseur. Le matériel utilisé devra être anti-condensation.
• N'utiliser que le fluide pour lequel le compresseur a été conçu (voir plaque signalétique).
• N'ajouter aucun additif, ni colorant supplémentaire. - Ne pas ajouter d'huile, sauf si les tuyauteries dépassent 20m ; dans ce cas, utiliser l'huile préconisée par TECUMSEH EUROPE S. A.
• Orienter les protections de surpression dans une direction non dangereuse pour l'utilisateur. Couper et former les tubes soignement de manière à éviter l'entrée de poussières et de particules métalliques à l'intérieur du système. Ne jamais utiliser de scie. Se servir d'un outil de cintrage adapté au diamètre du tube afin d'éviter des restrictions trop importantes. TECUMSEH EUROPE S. A. recommande les connexions brasées en lieu et place de raccords visés de type dugeon pour limiter les probabilités de fuites dans le temps. Les raccords visés sur surface plane par l'intermédiaire d'un joint sont acceptables.

3.3 Couples de serrage

• Vanne aspiration Ø1 3/8": 144 Nm à 156 Nm. -Vanne aspiration 1/18":85Nm à 95Nm.
• Raccord équerre à visser à l'aspiration: 85 Nm à 95 Nm.
• Raccord équerre à visser au refoulement: 85 Nm à 95 Nm.

3.4 Suspensions

Tous les compresseurs TECUMSEH EUROPE S. A. sont livrés en standard avec un jeu de suspension externe complétant des amortisseurs et des entretoises. Le rôle de ces amortisseurs est d'atténuer la transmission des vibrations engendrées par le compresseur vers le socle sur lequel est fixé le compresseur. De manière à assurer cette fonction correctement, les amortisseurs ne doivent pas être contraints. Pour cela, la rondelle appuyant sur l'entretoise doit laisser un jeu de 1 à 4 mm avec le sommet de l'amortisseur.

Afin de ne pas déformer l'entretoise, les couples de serrage suivants sont conseillés:

• 5 à 10 Nm pour une vis M6,
• 8 à 13 Nm pour une vis M8.

3.5 Raccordements électriques

Pour préserver la qualité du compresseur TECUMSEH EUROPE S. A., la sécurité de l'installation et assurer leur bon fonctionnement, il est impératif de : - Câblier toujours le compresseur hors tension.

• Valider la compatibilité de la tension d'alimentation de l'installation avec celle du compresseur (voir plaque signalétique).
• Valider la compatibilité du schéma électrique du compresseur avec celle de l'installation.
• Dimensionner les câbles de raccordement (puissance, commande) en fonction des caractéristiques du compresseur installé (voir plaque signalétique).
• La ligne d'alimentation électrique devra être protégée et composer une ligne de mise à la terre.
• Effectuer les raccordements électriques conformément aux normes du pays.
• Tout comme le protecteur, il est impératif d'utiliser le relais LIVRE avec le compresseur, même si un autre modèle semble donner satisfaction à un instant donné.
• Tous les compresseurs de la gamme TECUMSEH EUROPE S. A. sont protégés par un organe de protection externe ou interne, dont le principe est basé sur une combinaison température/courant. Comme tout organe de protection, il est normal que celui-ci coupe l'alimentation du compresseur en fonctionnement en dehors des plages normales.

CODESTENSIONS
1 ~	C	208/230V – 50/60Hz
	K	/
	T	/
3 ~	C	/
	K	220V – 50/60Hz
	T	400/440V – 50/60Hz
plages	C	187V-230V / 207V-253V
	K	180V-253V / 187V-264V
	T	340V-440V / 396V-499V

4.1 Étanchéité du circuit

Une recherche systématique des fuites, sur tous les raccords effectués, doit être faite à l'aide d'un détecteur électronique de fuite. Consulter le bulletin de TECUMSEH EUROPE S. A. pour un éventuel montage des compresseurs en parallèle.

Tirer au vide l'installation pour atteindre une pression résiduelle d'environ 200 micromètres de mercure, garantissant une bonne qualité du vide.

Il est conseillé de tirer au vide en simultané sur les circuits HP et BP. Cela permettra de diminuer le temps de cette opération et d'assurer un niveau de vide identique dans la totalité du circuit.

Charger l'installation uniquement avec le fluide frigorigène pour lequel le compresseur a été conçu (voir plaque signalétique).

La charge en fluide frigorigène se fera toujours en phase liquide afin de garder la bonne proportion du melon.

Ne jamais démarrer le compresseur si le vide n'est pas cassé en HP et BP.

Le complément de la charge se fera jusqu'à l'obtention du régime de fonctionnement nominal de l'installation.

• Ne jamais laisser le cylindre de charge connecté à l'installation, même avec les vannes fermées,
• compatibilité de la tension d'alimentation avec celle du compresseur,
• calibrage des organes de protection électriques,
• ouverture totale des vannes de service,
• fonctionnement de la résistance de carter ou de la ceinture chauffante.

4.5 Vérification après démarrage

Après quelques heures de fonctionnement, faire les vérifications ci-dessous :

• tension et intensité absorbée par le compresseur,
• pressions de l'installation HP et BP,
• surchauffe,
• refaire une recherche des fuites,
• s'assurer du bon fonctionnement global de l'installation.

Faire une inspection générale de l'installation (propreté de l'installation, bruits anormaux...).

5 Entretien - maintenance

Ne pas intervenir sur le compresseur sans protection ni prévention :

• le compresseur en fonctionnement peut atteindre des températures supérieures à 120°C
• protégez-vous contre la chaleur, -alimentation électrique du compresseur,
• isoler le compresseur de son alimentation électrique.
• Vérifier que la pression du circuit frigorifique ne sera pas un facteur de danger lors de votre intervention (projection de pièces, fluide frigorigène...).

Utiliser du matériel approprié pour vider ou recharger l'installation frigorifique (machine de récupération, lunettes, gants...).

Rechercher les fuites une fois par an ou en fonction des réglementations locales. Vérifier régulièrement :

• les organes de sécurité et de régulation,
• les états des connexions électriques et frigorifiques (resserbage, oxydation...),
• les conditions de fonctionnement,
• les fixations du compresseur sur son support,
• le fonctionnement de la résistance de carter ou de la ceinture chauffante.

6 Sécurité

Nos compresseurs sont conçus pour fonctionner à une température ambiantemaximum de + 46 °C.

Ne pas dépasser cette température.

Pour optimiser la quantité de fluide frigorigène dans l'installation, respecter les règles de l'art. Pour les différentes pressions d'utilisation du compresseur, ne pas dépasser sa pression maximale de service.

S'il existe un tube à paroi unique entre de l'eau et le fluide frigorigène (ex.: évaporateur à eau) et qu'une fuite se produit à travers cette paroi, le réfrigerant fuit à l'extérieur et l'eau pénètre dans le système, créant un effet vapeur. Sans organe de sécurité, le compresseur va se comporter comme un générateur de vapeur et l'échauffement du moteur va : générer une forte augmentation de la pression.

La désintégration de l'isolant (perle de verre) sur une borne d'alimentation électrique du compresseur due à un choc physique peut créer un trou au travers duquel le fluide frigorigène et de l'huile vont s'échapper. Au contact d'une étincelle, ce mélange peut s'enflammer. Quels que soient les travaux effectués sur le système frigorifique, la simple mise en place correcte du capot permet de se prémunir de ce type de risque.

Eviter les milieux très corrosifs ou poussiéreux.

7 Garantie

Pour toute information sur la garantie du compresseur, se référer à vos conditions de vente.

8 Déclaration de conformite

Les compresseurs sont conformes à la Directive Basse Tension 93/68/CE et la Directive des Equipements Sous Pression 97/23/CE. Les tubes qui sont intégrés aux modèles TAGD sont conformes à la Directive des Equipements Sous Pression 97/23/CE du 29 mai 1997, clause 3 § 3 (voir doc. CIRC n° 463).

9 Déclaration d'incorporation

Toute intervention sur ce compresseur doit être exécutée exclusivement par du personnel professionnel autorisé.

Ce produit est un composant défini pour être incorporé à une machine au sens de la directive européenne 89/392/CE annexe II B.

Il n'est pas admis de le mettre en fonctionnement avant que la machine dans laquelle il est incorporé soit trouvée ou déclarée conforme à la législation en vigueur. A ce titre, ce produit n'est pas lui-même soumis à la directive 89/392/CE (voir doc. CIRC n° 463).

Afin de pouvoir améliorer en permanence des produits, TECUMSEH EUROPE S. A. se réserve le droit de modifier cette notice sans préavis.

2.4 Schémas électriques

Re. annexe 2.

3 Installation

Les compresseurs sont équipés d'un protecteur interne
