Marque	NETGEAR
Modèle	XWNB1601, XWNB5201, XWNB5602
Type de produit	Adaptateur Powerline CPL avec extension WiFi
Alimentation	100-240 V, 250 mA (max)
Température de fonctionnement	0 à 40 °C
Voyants	Alimentation (vert/orange), Ethernet (vert/éteint), CPL (vert/orange/rouge)
Boutons	Réinitialisation, Alimentation, Sécurité (WPS/clonage)
Fonctions principales	Extension WiFi, clonage du réseau sans fil, connexion Ethernet supplémentaire, sécurisation du réseau CPL
Norme CPL	HomePlug AV
Débit CPL maximal	200 Mbit/s
Connectivité sans fil	WiFi N (802.11n)
Ports Ethernet	1 port (adaptateur nano), 1 port supplémentaire (extender)
Sécurité réseau CPL	Cryptage AES 128 bits via bouton Sécurité
Configuration sans fil	WPS, NETGEAR genie, navigateur web
Contenu de la boîte	Adaptateur CPL nano, Extender WiFi, 2 câbles Ethernet
Compatibilité	Périphériques HomePlug AV certifiés
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - XWNB1601, XWNB5201, XWNB5602 NETGEAR

Comment sécuriser mon réseau CPL ?

Pour sécuriser votre réseau CPL, appuyez d'abord sur le bouton Sécurité de l'adaptateur XAV1601 pendant 2 secondes (le voyant d'alimentation clignote en vert). Ensuite, dans les 2 minutes, appuyez sur le bouton Sécurité de l'extender XAVN2001 pendant 2 secondes. Après quelques secondes, le voyant d'alimentation devient vert fixe, indiquant que le réseau est sécurisé.

Comment connecter l'extender WiFi à mon routeur ?

Pour connecter l'extender WiFi (XAVN2001) à votre routeur, vous pouvez utiliser le bouton WPS si votre routeur en possède un : appuyez et maintenez le bouton Sécurité de l'extender pendant 10 secondes, puis appuyez sur le bouton WPS de votre routeur. Le clonage du réseau sans fil s'effectue automatiquement. Vous pouvez aussi utiliser NETGEAR genie ou le navigateur web pour configurer manuellement les paramètres sans fil.

Que faire si le voyant d'alimentation ne s'allume pas ?

Si le voyant d'alimentation ne s'allume pas, vérifiez que l'adaptateur est correctement branché sur une prise électrique fonctionnelle. Assurez-vous que la prise n'est pas commandée par un interrupteur. Si le problème persiste, essayez de réinitialiser l'adaptateur en appuyant sur le bouton de réinitialisation pendant 2 secondes.

Comment réinitialiser mon adaptateur Powerline ?

Pour réinitialiser votre adaptateur Powerline aux paramètres d'usine, utilisez un trombone ou un stylo pour appuyer sur le bouton de réinitialisation situé sur l'appareil. Maintenez-le enfoncé pendant 2 secondes, puis relâchez. Le voyant d'alimentation clignotera et l'adaptateur redémarrera avec les paramètres par défaut.

Puis-je utiliser plusieurs adaptateurs Powerline dans ma maison ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs Powerline compatibles HomePlug AV sur le même réseau électrique. Assurez-vous qu'ils sont tous sécurisés avec le même mot de passe (via le bouton Sécurité). Vous pouvez également mélanger différents modèles NETGEAR compatibles listés dans la notice.

Comment configurer le WiFi avec NETGEAR genie ?

Pour configurer le WiFi avec NETGEAR genie, installez d'abord le logiciel sur votre ordinateur à partir du site support.netgear.com. Connectez temporairement votre ordinateur à l'extender via un câble Ethernet. Lancez NETGEAR genie, cliquez sur 'Mappage réseau', puis sur l'icône CPL. Faites un clic droit sur l'icône de l'extender et sélectionnez 'Configuration sans fil' pour entrer le SSID et le mot de passe souhaités.

Quel est le mot de passe par défaut pour accéder à l'interface web de l'extender ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est password. Vous pouvez accéder à l'interface web en entrant l'adresse IP de l'extender (généralement 10.0.0.2) ou via les URL www.mywifext.net ou www.netgearextender.net dans votre navigateur.

Comment connecter un périphérique Ethernet à l'extender Powerline ?

L'extender XAVN2001 dispose d'un port Ethernet supplémentaire. Branchez simplement un câble Ethernet de votre périphérique (console de jeu, décodeur, etc.) à ce port. Le périphérique sera connecté à Internet via le réseau CPL et le routeur. Assurez-vous que le voyant Ethernet est allumé pour confirmer la connexion.

Que signifie le voyant CPL orange ?

Le voyant CPL indique la qualité de la connexion Powerline. Un voyant orange signifie que le débit de connexion est compris entre 50 et 80 Mbit/s (moyen). Si le voyant est vert, le débit est supérieur à 80 Mbit/s (rapide). S'il est rouge, le débit est inférieur à 50 Mbit/s (lent). Vous pouvez essayer de déplacer l'adaptateur vers une autre prise pour améliorer le débit (fonction Pick A Plug).

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel d'utilisation complet est disponible en téléchargement sur le site de support NETGEAR à l'adresse http://downloadcenter.netgear.com. Vous pouvez également accéder à un lien dans l'interface utilisateur du produit. Pour les questions de conformité, consultez http://support.netgear.com/app/answers/detail/a_id/11621/.

MODE D'EMPLOI XWNB1601, XWNB5201, XWNB5602 NETGEAR

Support technique

Nous vous remercions d'avoir choisi les produits NETGEAR.

Après l'installation de votre périphérique, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

Veuillez enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous recommande d'enregistrer votre produit sur le site Web de NETGEAR.

Téléphone (États-Unis uniquement) : 1-888-NETGEAR

Téléphone (autres pays) :

Rendez-vous à l'adresse http://support.netgear.com/general/contact/default.aspx.

NETGEAR vous recommande d'utiliser uniquement les ressources d'assistance officielles NETGEAR.

Marques commerciales

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux États-Unis et/ou dans d'autres pays. Les informations sont sujettes à changement sans préavis. © NETGEAR, Inc. Tous droits réservés.

Table des matières

Contenu de la boîte 2 3 Description des voyants 4 Descriptions des boutons 5 Installer les adaptateurs et surfer sur le Web avec WiFi 6 Installez NETGEAR genie 19 Périphériques NETGEAR CPL compatibles 20

Contenu de la boîte

XAVN2001

XAV1601

Cables Ethernet (2)

NETGEAR vous recommande de ne pas brancher votre adaptateur CPL sur une rallonge électrique.

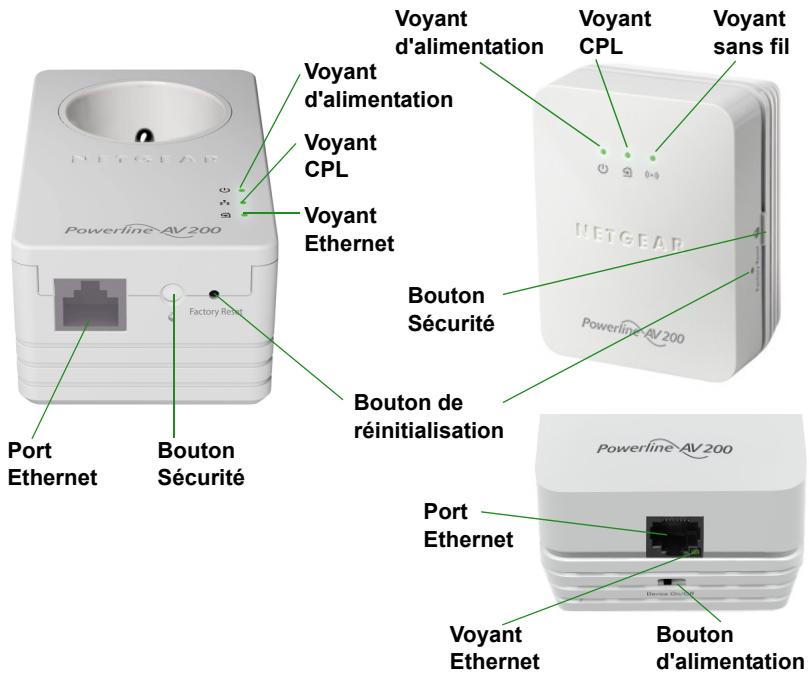

Caractéristiques matérielles

Adaptateur CPL 200 Nano (XAV1601)

Extender Universal WiFi N édition CPL (XAVN2001)

Description des voyants

Les voyants indiquent l'état de vos adaptateurs CPL.

• Lorsque vous branchez l'adaptateur, le voyant d'alimentation s'allume en vert. Le voyant Ethernet s'allume lorsque vous connectez un périphérique Ethernet sous tension à au moins un port Ethernet. Si le voyant est éteint, il n'y a pas de connexion Ethernet.
• L'adaptateur est inactif lorsqu'aucun lien Ethernet n'a été établi depuis plus de 10 minutes. L'adaptateur entre alors en mode économique d'énergie et le voyant d'alimentation devient orange. Le voyant CPL s'allume lorsque le périphérique CPL détecte au moins un autre périphérique CPL compatible.

La fonction Pick A Plug vous permet de désigner la prise électrique ayant le débit de connexion le plus rapide.

• Vert : Débit de connexion > 80 Mbit/s (Rapide) Orange : Débit de connexion > 50 et < 80 Mbit/s (Moyen)
• Rouge: Débit de connexion < 50 Mbit/s (Lent)

Descriptions des boutons

Les boutons de vos adaptateurs CPL vous permettent d'effectuer les actions suivantes :

• Réinitialisation : Utilisez le Bouton de réinitialisation pour rétablir votre adaptateur CPL à ses paramètres d'usine par défaut. Appuyez sur le Bouton de réinitialisation pendant 2 secondes, puis relâchez-le.
• Bouton d'alimentation : Utilisez le bouton d'alimentation pour
• Sécuriser le réseau CPL.
• Créez un point d'accès WiFi sur le XAVN2001 possédant les mêmes paramètres sans fil que votre routeur ou votre passerelle.
• Connectez automatiquement votre client sans fil au point d'accès WiFi du XAVN2001.

Installer les adaptateurs et surfer sur le web avec wifi

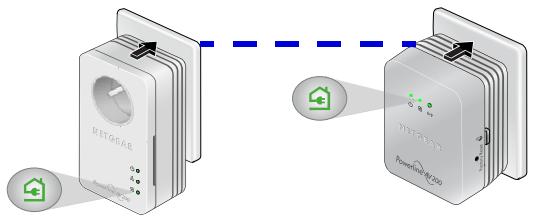

1. Sécurisation de votre réseau CPL

a. Assurez-vous que le voyant d'alimentation est vert sur chaque adaptateur. b. Appuyez sur le bouton de sécurité de l'adaptateur XAV1601, appuyez sur son bouton de Sécurité pendant 2 secondes, puis relâchez le bouton. Le voyant d'alimentation clignote en vert pendant la sécurisation de l'adaptateur. c. Vous disposez de 2 minutes pour appuyer pendant 2 secondes sur le bouton Sécurité de l'adaptateur XAVN2001.

d. Après quelques secondes, la sécurité est réglée et le voyant d'alimentation s'allume en vert.

Les adaptateurs peuvent communiquer sur le réseau CPL de manière sécurisée.

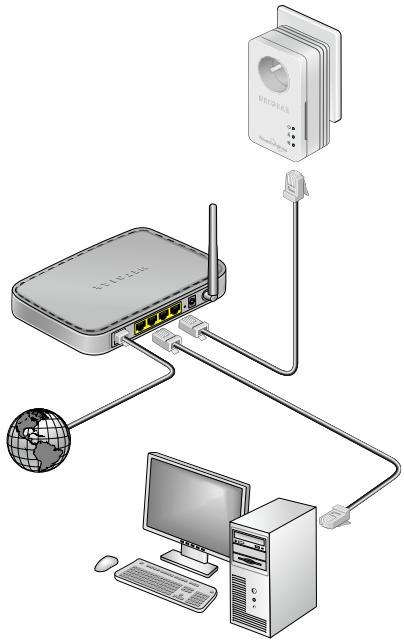

1. Branchez l'Adaptateur CPL 200 Nano (XAV1601) dans une prise murale à proximité de votre routeur/passerelle.
2. Branchez l'Adaptateur CPL 200 via le port LAN avec un câble Ethernet.

Si vous souhaitez partager l'accès Internet à travers votre maison, assurez-vous de connecter le XAV1601 à votre passerelle Internet avec un câble Ethernet.

1. Branchez l'Extender Universal WiFi N édition CPL (XAVN2001) dans une prise murale où vous avez besoin d'une couverture WiFi.

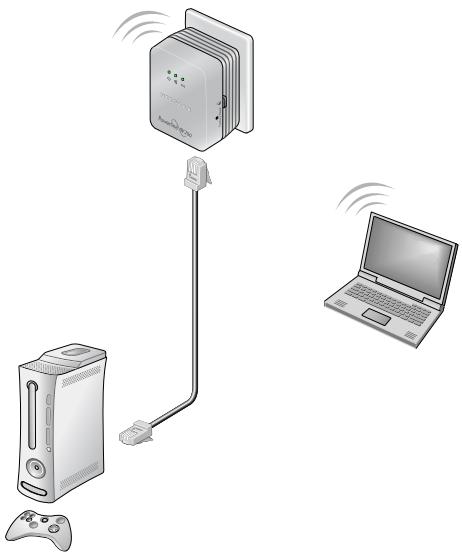

Remarque : Vous pouvez connecter un périphérique Ethernet (comme une console de jeu, décodeur, ou lecteur Blu-ray) à Internet et au réseau domestique avec le port Ethernet supplémentaire sur le XAVN2001.

5. Clonez votre routeur wifi/passerelle réseau.

Si votre routeur sans fil/passerelle dispose d'un bouton WPS :

• Option 1 : Utilisez le bouton WPS de votre routeur ou passerelle pour cloner votre réseau existant.

Appuyez et maintenez le bouton Sécurité sur le XAVN2001 (environ 10 secondes) et relâchez-le.

Le voyant sans fil commence à clignoter.

b. Appuyez sur le bouton WPS du routeur sans fil/passerelle.

Quand le voyant sans fil cesse de clignoter, le clonage est finalisé et l'Amplificateur WiFi (XAVN2001) re-créée un point d'accès WiFi avec le même SSID et mot de passe que votre routeur/passerelle.

Vous avez maintenant deux réseaux sans fil avec les mêmes paramètres (SSID et mot de passe). Lorsque vous vous déplacez dans votre maison, votre client sans fil (ordinateur portable, tablette, ou téléphone intelligent) passe d'un réseau (routeur/passerelle) à l'autre (XAVN2001), en fonction de la qualité du signal.

• Option 2 : Utilisez NETGEAR genie pour configurer manuellement les paramètres sans fil de votre amplificateur XAVN2001.

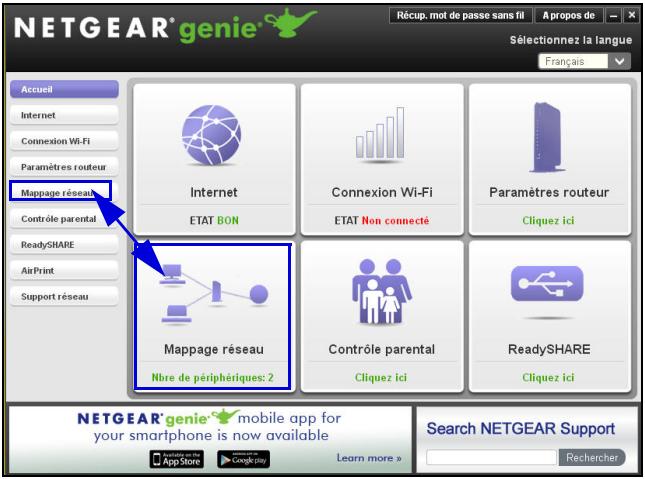

a. Installez NETGEAR genie. (Consultez la section Installez NETGEAR genie à la page 19.) b. Connectez temporairement votre ordinateur directement au XAVN2001 via le port Ethernet. c. Lancez NETGEAR genie sur votre ordinateur et cliquez sur Mappage réseau ou sélectionnez-le à partir du menu.

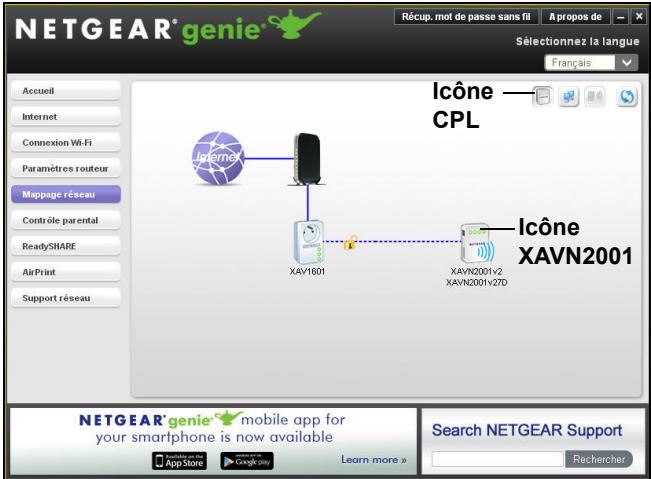

d. Cliquez sur l'icône CPL sur l'écran Mappage réseau. L'utilitaire CPL s'affiche :

e. Sur l'écran de l'utilitaire CPL, faites un clic droit sur l'icone du XAVN2001.

Nom du périphérique

Désactiver voyant

Sécurité

Réinitialisation

Configuration sans fil

http://10.0.0.2

G. Entrez les paramètres sans fil suivants :

Nom du réseau sans fil (SSID) Type de sécurité sans fil - Phrase d'authentification

Configuration sans fil

Configuration sans fil

Saisissez les paramètres sans fil pour le XAVN2001v2:

Nom du réseau sans fil (SSID)

Netgear_EXT

Type de sécurité sans fil :

None

Appliqueur

Annuler

Si un routeur NETGEAR est installé sur votre, CET assistant de configuration sans fil permet la configuration rapide du adaptateur XAVN2001v2 en accélérateur sans fil.

Assurez-vous que vous routeur est connecté au réseau, puis cliquez sur « Rechercher mon routeur NETGEAR » pour la configuration rapide.

Rechercher mon routeur NETGEAR

Paramètres sans fil avancés

Pour accéder à la configuration sans fil avancée, cliquez ici 10.0.0.2 pour vous connecter à la page Web de l'adaptateur XAV/N0001v2.

Si vous souhaitez cloner votre réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle. Lorsque vous vous déplacez dans votre maison, votre client sans fil (ordinateur portable, tablette, ou smartphone) passe d'un réseau (routeur ou passerelle) à l'autre (XAVN2001), en fonction de la qualité du signal.

Si vous voulez un nouveau réseau sans fil, entrez les nouveaux paramètres sans fil. La création d'un nouveau réseau sans fil vous permet d'avoir un deuxième réseau dans une autre zone de votre maison.

h. Cliquez sur Apply (Appliquer) pour enregistrer les modifications apportées. i. Lorsque vous en avez terminé avec les paramètres sans fil, débranchez le câble Ethernet du XAVN2001.

Remarque : Vous pouvez accéder aux paramètres sans fil avancés en double-cliquant sur l'icône du périphérique et en sélectionnant l'adresse IP dans le menu contextuel. L'identifiant et le mot de passe sont administrateur et password.

• Option 3: Utiliser le guide d'installation du navigateur Web pour configurer manuellement les paramètres sans fil de votre amplificateur XAVN2001.

Sur votre ordinateur ou périphérique sans fil (tablette, smartphone):

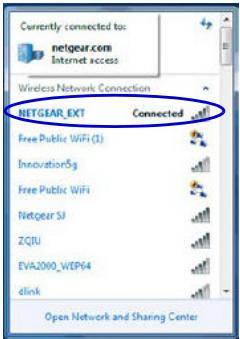

a. Ouvrez le logiciel qui gère vos connexions réseau sans fil et connectez-vous au réseau XAVN2001.

Conseil: Le nom du réseau sans fil par défaut (SSID) du XAVN2001 est NETGEAR_EXT. La clé de réseau par défaut (mot de passe de sécurité sans fil) est imprimée au dos du XAVN2001.

b. Sur le même ordinateur ou périphérique sans fil, ouvrez une fenêtre de navigateur Web.

Le navigateur vous permet d'accéder directement au guide d'installation à l'écran. Si ce n'est pas le cas, entrez l'une des options suivantes dans la barre d'adresse de votre navigateur :

www. mywifiext. net

www.netgearextender.net

c. Lorsque vous êtes invité à vous connecter, entrez :

Nom d'utilisateur : admin Mot de passe : password

Le guide d'installation du navigateur Web vous permet de configurer les paramètres sans fil du XAVN2001.

Si vous souhaitez cloner votre réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle.

Si vous voulez créer un nouveau réseau sans fil, entrez les nouveaux paramètres sans fil. La création d'un nouveau réseau sans fil vous permet d'avoir un deuxième réseau dans une autre zone de votre maison.

Enregistrez les nouveaux paramètres sans fil ici :

Nom du réseau sans fil (SSID)

Clé réseau (Phrase d'authentification)

1. Connectez votre client sans fil (ordinateur portable, tablette ou smartphone) au XAVN2001 pour accéder à Internet.

Option 1: Utilisez le bouton WPS sur votre client sans fil pour vous connecter automatiquement au point d'accès XAVN2001.

a. Appuyez et maintenez enfoncé le bouton Security (Sécurité) sur le XAVN2001 pendant 2 secondes et relâchez-le.

Le voyant Sans fil commence à clignoter.

b. Appuyez sur le bouton WPS sur votre client sans fil pendant 2 secondes et relâchez-le.

Lorsque le voyant Sans fil cesse de clignoter, votre client sans fil est automatiquement connecté au point d'accès XAVN2001 et vous pouvez surfer sur le web.

Option 2: Connectez-vous manuellement au point d'accès XAVN2001.

Sur notre ordinateur ou client sans fil (tablette, smartphone)

a. Ouvrez le logiciel qui gère vos connexions réseau sans fil. b. Connectez-vous au réseau sans fil (SSID) XAVN2001. c. Entrez la clé réseau (phrase d'authentification).

Votre périphérique sans fil est maintenant connecté au point d'accès XAVN2001 et vous pouvez surfer sur le web.

Installez netgear genie

Suivez ces instructions pour télécharger et installer NETGEAR genie sur votre ordinateur.

1. Tapez http://support.netgear.com dans la barre d'adresse de votre navigateur.
2. Cliquez sur le bouton For Home.
3. Dans la zone de recherche, tapez xavn2001.
4. Téléchargez le NETGEAR genie qui correspond à l'environnement de votre système d'exploitation (Windows ou Mac).
5. Exécutez le fichier que vous avez téléchargé et suivez les instructions à l'écran pour installer NETGEAR genie.

Péripétriques netgear CPL compatibles

Votre adaptateur CPL peut partager un réseau CPL avec les périphériques NETGEAR compatibles suivants : XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602 et XWNB5201.

Pour consulter la liste complète des périphériques certifiés HomePlug AV, rendez-vous sur www.homeplug.org/certified_products.

Manuel de l'utilisateur

Le manuel de l'utilisateur est disponible à l'adresse http://downloadcenter.netgear.com ou via un lien dans l'interface utilisateur du produit.

Conformité

Pour consulter la déclaration de conformité complète, rendez-vous sur le site : http://support.netgear.com/app/answers/detail/a_id/11621/.

Ce symbole apparait conformément à la directive européenne 2002/96 sur la mise au rebut des équipements électriques et électroniques (directive WEEE - Waste Electrical and Electronic Equipment). Si vous mettez ce produit au rebut dans l'Union européenne, TRAITEZ-le et recyclez-le conformément aux lois de votre juridiction qui appliquent la directive DEEE.

Destiné à une utilisation en intérieur uniquement dans tous les États membres de l'UE, les états de l'AELE et la Suisse.
