FA511 - Adaptateur réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau CardBus
Marque	NETGEAR
Modèle	FA511
Interface	CardBus 32 bits (PCMCIA)
Vitesse réseau	10/100 Mbit/s (Fast Ethernet)
Standard réseau	IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX)
Connecteur	RJ-45
Détection automatique	Oui (10/100 Mbit/s)
Hot-plug (insertion à chaud)	Oui
Alimentation	Par bus CardBus
Systèmes d'exploitation pris en charge	Windows 98 (et versions antérieures à Windows 98 ?)
Type de câble requis	UTP Catégorie 5 (pour 100 Mbps)
Longueur maximale de câble	100 mètres (standard Ethernet)
Certifications	FCC Classe B, CE, VCCI Classe B, ICES-003 Canada
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % sans condensation (estimation)
Compatibilité CardBus	32 bits, rétrocompatible avec PCMCIA 16 bits ?
Assistance technique	Gratuite par téléphone (1-888-NETGEAR) et en ligne
Enregistrement du produit	Requis pour assistance technique sur www.netgear.com
Contenu du kit	Carte FA511, guide d'installation rapide, carte d'informations d'assistance
Garantie	Garantie constructeur standard (vérifier conditions)
Pays d'origine	Non spécifié (fabriqué par NETGEAR)

FOIRE AUX QUESTIONS - FA511 NETGEAR

Comment installer le pilote de la carte NETGEAR FA511 sous Windows 98 ?

Insérez la carte dans l'emplacement CardBus, puis allumez le PC. Windows 98 détecte le nouveau matériel. Suivez l'assistant : sélectionnez Rechercher le meilleur pilote, choisissez Lecteur de CD-ROM, insérez le CD-ROM Windows 98, puis suivez les instructions. Terminez par un redémarrage.

Mon ordinateur ne détecte pas la carte NETGEAR FA511. Que faire ?

Vérifiez que la carte est bien insérée dans l'emplacement CardBus. Essayez un autre emplacement si disponible. Assurez-vous que la carte est compatible avec votre système d'exploitation (Windows 98 recommandé). Redémarrez l'ordinateur après insertion.

La connexion réseau est lente avec la FA511. Comment améliorer ?

Vérifiez que vous utilisez un câble UTP Catégorie 5 et que le concentrateur/commutateur est en mode 100 Mbit/s. Assurez-vous que la carte est en mode 100Base-TX (détection automatique). Évitez les interférences électromagnétiques à proximité.

Un point d'exclamation apparaît à côté de la carte dans le gestionnaire de périphériques. Comment résoudre ?

Cela indique un problème de pilote. Redémarrez l'ordinateur. Si le problème persiste, réinstallez le pilote en suivant la procédure d'installation. Si toujours en échec, contactez l'assistance NETGEAR au 1-888-NETGEAR.

La carte fonctionne-t-elle sous Windows XP ou versions ultérieures ?

La notice officielle mentionne Windows 98. Pour Windows XP, essayez d'utiliser les pilotes génériques Microsoft. NETGEAR ne garantit pas la compatibilité avec les systèmes récents. Consultez le site NETGEAR pour d'éventuelles mises à jour.

Comment mettre à jour le pilote de la FA511 ?

Rendez-vous sur www.netgear.com et recherchez le modèle FA511. Téléchargez les pilotes les plus récents. Sous Windows 98, utilisez le Gestionnaire de périphériques pour mettre à jour le pilote en pointant vers le dossier téléchargé.

La carte est reconnue mais je n'ai pas de connexion réseau. Que vérifier ?

Assurez-vous que le câble réseau est correctement connecté à la carte et au concentrateur/commutateur. Vérifiez que le concentrateur est sous tension et que le port est actif. Essayez un autre câble ou un autre port sur le concentrateur.

Comment vérifier que la carte est correctement installée ?

Allez dans Démarrer > Paramètres > Panneau de configuration > Système, puis cliquez sur l'onglet Gestionnaire de périphériques. Déroulez la section Cartes réseau. Vous devriez voir Adaptateur mobile CardBus modèle FA511 de NETGEAR sans point d'exclamation.

Quel type de câble utiliser avec la NETGEAR FA511 ?

Utilisez un câble UTP (paire torsadée non blindée) avec connecteurs RJ-45. Pour une connexion 100 Mbit/s, utilisez un câble Catégorie 5 ou supérieur. La longueur maximale est de 100 mètres.

Comment enregistrer mon produit NETGEAR FA511 ?

Rendez-vous sur www.netgear.com et suivez le lien d'enregistrement. Vous aurez besoin de la preuve d'achat. L'enregistrement est obligatoire pour bénéficier de l'assistance technique. Conservez votre numéro de série et votre facture.

MODE D'EMPLOI FA511 NETGEAR

Adaptateur mobile CardBus

FA511 Fast Ethernet 10/100 Mbit/s

Guide d'installation

NETGEAR

NETGEAR, Inc.

Courrier électronique : [e-mail]

www.NETGEAR.com

Informations d'assistance

Consultez la carte d'informations pour l'assistance technique pour les numéroes de téléphone.

Internet / World Wide Web

Visitez la page Web de NETGEAR à http://www.NETGEAR.com.

Toute marchandise défectueuse ou endommagée peut être returnée au point de vente.

IMPORTANT!

Veuillez vous enregistrer en ligne. VOUS DEVEZ VOUS ENREGISTRER POUR POUVOIR BENEFICIER DE L'ASSISTANCE TECHNIQUE. VEUILLEZ CONSERVER VOTRE PREUVE D'ACHAT ainsi que les informations relatives à la garantie. Pour enregistrer votre produit, bénéficier de l'assistance technique, obtenir des informations sur les produits ou vous procurer la documentation sur les produits NETGEAR, consultez notre page Web à l'adresse suivante :

http://www.NETGEAR.com. Si vous n'avez pas accès au World Wide Web, vous pouvez imprimer une carte d'enregistrement et l'envoyer par courrier au service clientèle de NETGEAR.

Introduction

L'adaptateur mobile CardBus modèle FA511 de NETGEAR vous permet d'obtenir facilement des vitesses Fast Ethernet pour votre portable. Il est compatible CardBus 32 bits et, grâce à sa technologie de détction automatique et sa compatibilité Ethernet/Fast Ethernet, il est idéal pour faire passer un ordinateur portable de réseaux 10 Mbit/s à des réseaux 100 Mbit/s.

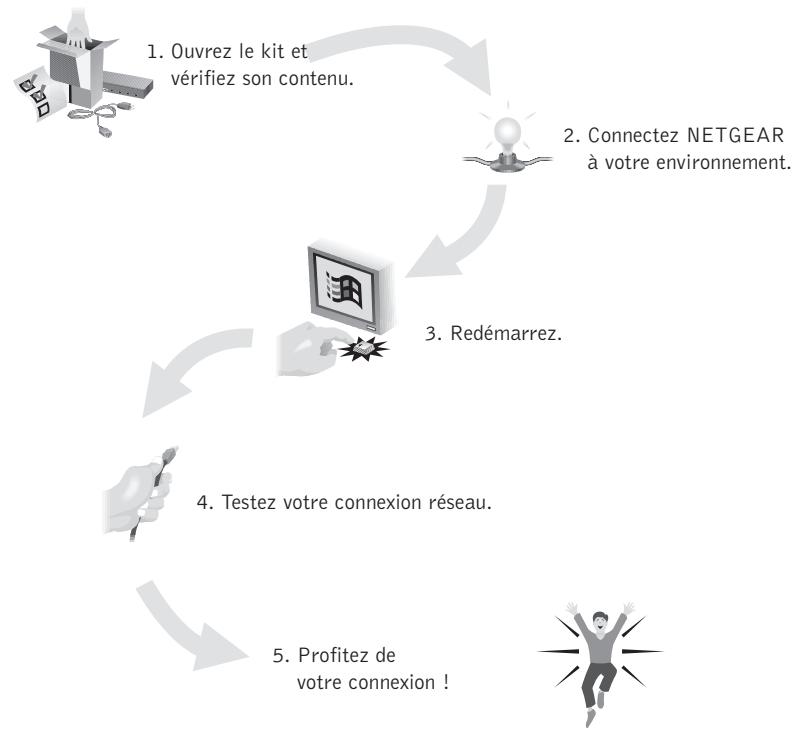

COMMENCEZ ICI

Les instructions containes dans ce guide sont destinées aux utilisateurs de Windows® 98.

N'oubliez pas d'enregistrer votre carte réseau sur http://www.netgear.com.

Organisez votre temps

Le temps nécessaire à la configuration de ce produit est estimé à 00:05 minutes seulement.

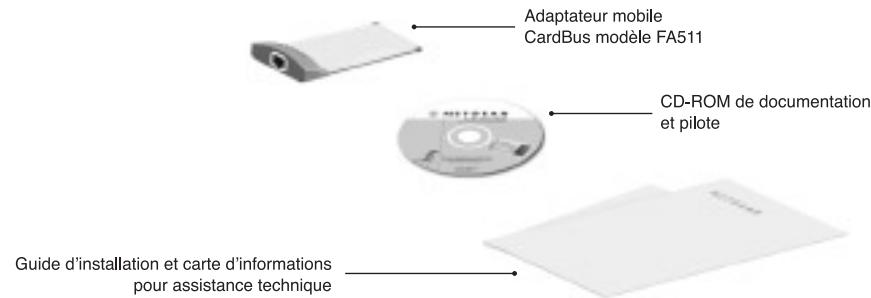

1 OUVREZ LE KIT ET VERIFIEZ SON CONTENU

Vérifiez que votre kit contient ce qui suit :

2 CONNECTEZ NETGEAR A VOTRE ENVIRONNEMENT

Vous aurez besoin d'avoir votre CD-ROM Windows 98 (ou vos disquettes Windows 98) sous la main pour effectuer l'installation.

Installation de la carte réseau

L'adaptateur mobile CardBus modèle FA511 est donc pour le changement à chaud, ce qui signifie que vous pouvez l'insérer dans un PC allumé ou étant.

1. Insérez l'adaptateur mobile CardBus FA511 dans l'emplacement CardBus comme illustré ci-dessous.
   Certsains PC sont dotés de deux emplacements CardBus ; vous pouvez insérer l'adaptateur mobile dans n'importe lequel des deux emplacements.

2. Insérez le cable adaptateur RJ-45 dans le connecteur situé sur le bord extérieur de la carte réseau.

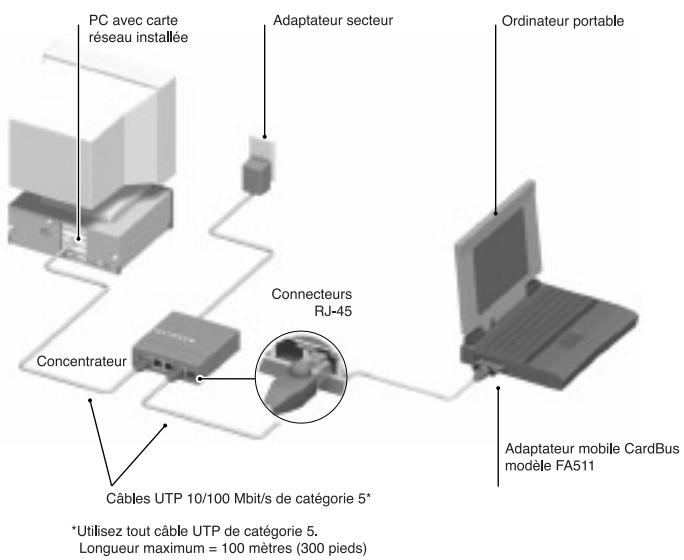

Connexion des cables reseau

Avec un cable UTP, connectez un des ports du concentrateur ou du commutateur au port de la carte réseau.

Remarque : L'un des ports sur les concentrateurs NETGEAR peut etre regle sur Normal (MDI-X) ou Uplink (MDI) à I'aide du bouton Normal/Uplink. Si vous utiliseze ce port sur un concentrateur NETGEAR pour connecter un PC ou la carte reseau, assurez-vous que le bouton Normal/Uplink est regle sur Normal.

Installation du pilote de réseau

Cette section contient les instructions d'installation du pilote de réseau Windows 98. Il est possible que les diverses versions de Windows 98 n'aient pas toutes les mêmes écans et que les fenêtres s'ouvrent dans un ordre différent, mais les informations demandées devraient être identiques.

Remarque : Vous doivent installer la carte réseau avant d'installer le pilote de réseau.

Avant d'entamer l'installation,CHOISEZ un nom pour toute reseau et pour chaque PC. La totalite du reseau doit avoir le meme nom de groupe de travail, mais chaque PC doit avoir un nom unique. Vous pouvez entrez ces noms en allant à Demarrer>Parametes>Panneau de configuration>Reseau et en cliquant sur I'onglet Identification. Vous devez egalement avoir le CD-ROM de Windows 98 et la disquete de documentation et pilote du FA511 a portee de main afin de pouvoir les utiliser lors du processus d'installation.

Remarque: Si la fenêtre « Inséorer une disnette » s'ouvre et si le message « Veuillez insérer le disque Windows 98... » apparait à n'importe quel moment du processus suivant, insérez le CD-ROM de Windows 98 dans le lecteur D (ou toute autre dette représentant le lecteur de CD-ROM de votre portable), puis cliquez sur OK. Ensuite, suivez l'étape suivante.

Si vous n'avez pas de lecteur de CD-ROM et si vous utilisez les disquettes de Windows 98, inserez la disquette de Windows 98 demandede dans le lecteur A, cliquez sur OK, puis suivez l'étape suivante.

1. Si vous avez insere la carte dans le PC eteint, metteze-le sous tension.

Le système détecte le nouveau matériel et charge le pilote automatiquement.

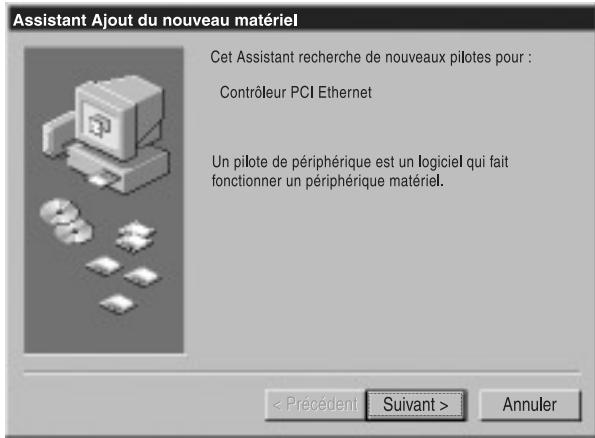

Cliquez sur « Suivant »

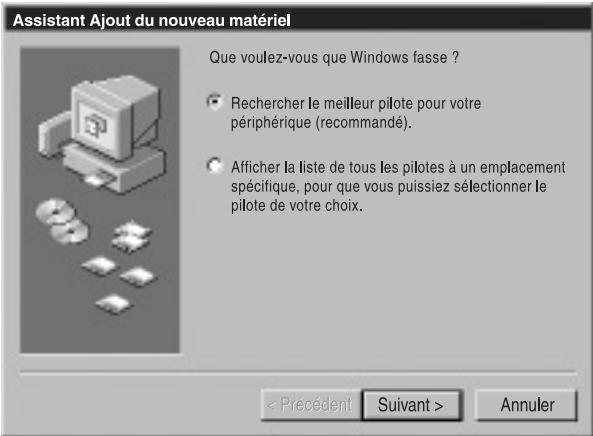

Sélectionnez « Rechercher le meilleur pilote pour votre périphérique... » (recommandé), puis cliquez sur « Suivant ».

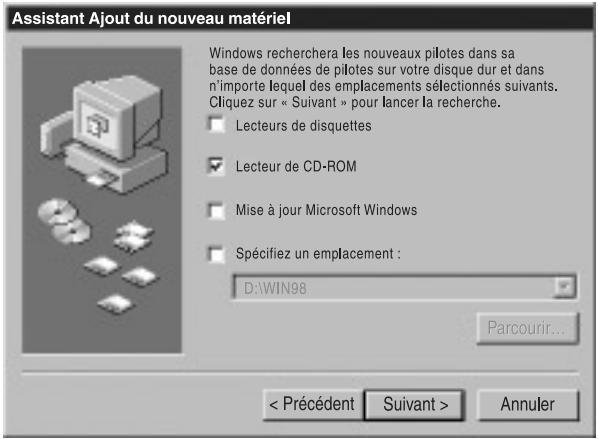

1. Sélectionné « Lecteur de CD-ROM », puis cliquez sur « Suivant »

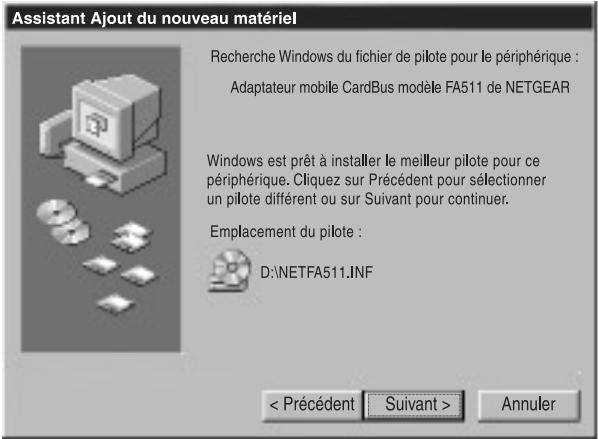

1. Cliquez sur « Suivant » pour continuer.

1. Insérez le CD-ROM de Windows 98 et cliquez sur OK.

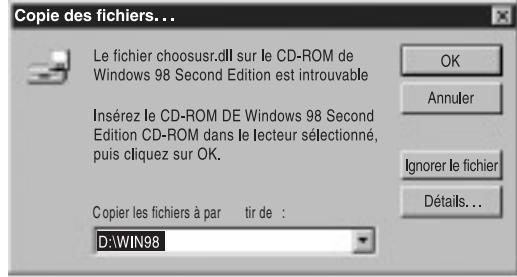

1. Vérifiez que le lecteur D (ou la dette correspondant à votre lecteur de CD-ROM) et Win98 apparaissent dans l'invite « Copier les fischiers à partir de : » (par exemple, D:\WIN98), puis cliquez sur OK.

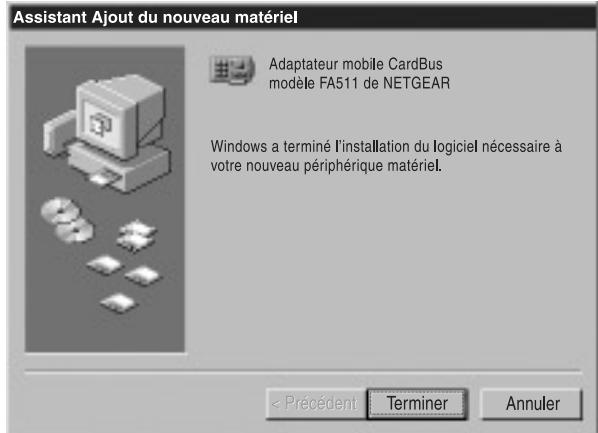

1. Cliquez sur Terminer.

3 REDEMARREZ

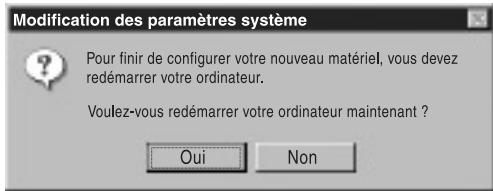

Retirez le CD-ROM de Windows 98 du lecteur de CD-ROM, puis cliquez sur « Oui »

4 TESTEZ VOTRE CONNEXION RESEAU

Pour vérifier votre installation :

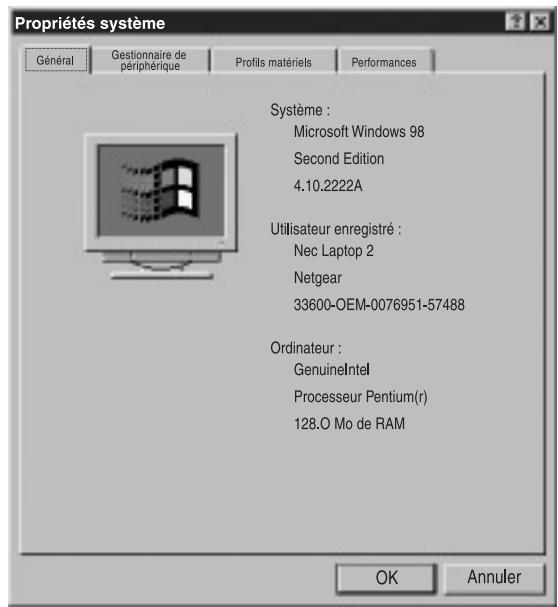

1. Double-cliquez sur Poste de travail sur le bureau, puis sur Panneau de configuration et enfin sur Systeme.

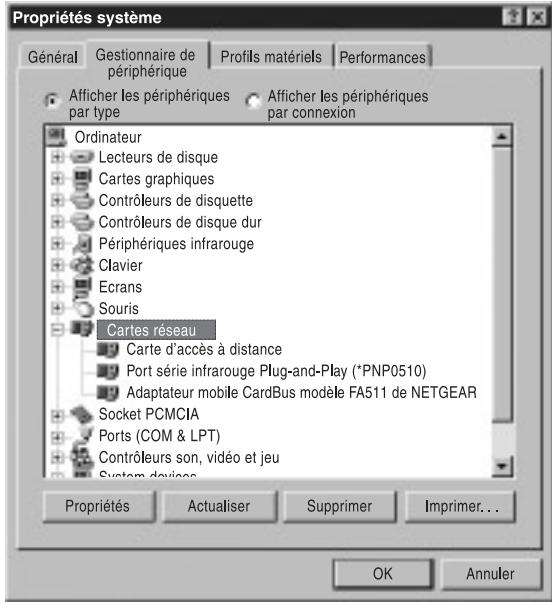

1. Cliquez sur l'onglet Gestionnaire de périhérique, puis double-cliquez sur « Cartes réseau »

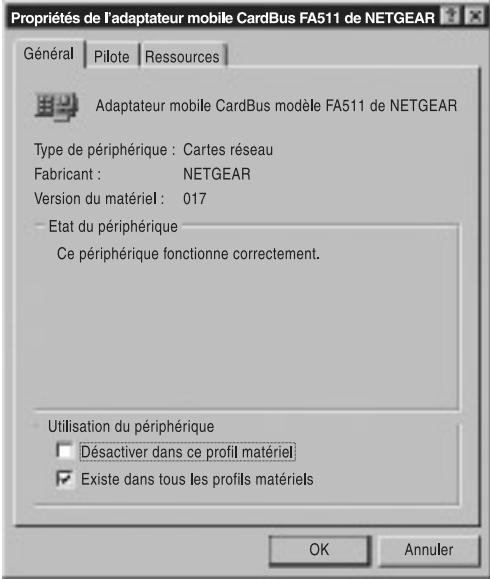

1. Double-cliquez sur « Adaptateur mobile CardBus modele FA511 de NETGEAR » Un message decrivant I'etat du periphérique apparaitra.

Si un problème a lieu lors de l'installation du pilote, un point d'exclamation apparait à cotoé de « Adaptateur mobile CardBus modèle FA511 de NETGEAR ». Essayez de redémarrer votre ordinateur. Si le problème persiste,appelez le 1-888-NETGEAR pour bénéficier de l'assistance technique gratuite.

5 PROFITEZ DE VOTRE ConnexION!

Avec l'adaptateur mobile CardBus FA511 de NETGEAR, votre ordinateur portable est compatible avec l'Etherenet 10 Mbit/s et peut passer à 100 Mbit/s grâce à la technologie « double vitesse » 10/100 intégrée. Vous pouvez maintainant partager fichiers et périhériques à 10 Mbit/s ou 100 Mbit/s. De plus, vous pouvez obtenir notre aide quand vous en avez besoin! NETGEAR fournit une assistance technique gratuite en Englais, 24 heures sur 24, 7 jours sur 7, et dans certaines langues locales aux heures de bureau.

© 2001 par NETGEAR, Inc. Tous droits réservés.

Marques commerciales

NETGEAR® est une marque déposée de NETGEAR, Inc. Windows® est une marque déposée de Microsoft Corporation. Les autres noms de marques et de produits sont des marques commerciales et déposées apparentant à leurs détenteurs respectifs. Ces informations peuvent être modifiées sans préavis. Tous droits réservés.

Déclaration des conditions

Dans le but d'améliorer leur conception interne, leur fonctionnement et/ou leur fiabilité, NETGEAR se réserves le droit d'apporter des modifications aux produits décrits dans ce document sans avis préalable. NETGEAR décline toute responsabilité resultant de l'utilisation ou de la mise en application du ou des produits ou circuits imprimés générés dans le présence document.

Certificat du constructeur/importateur

Il est certifié par les générées que l'adaptateur mobile CardBus modèle FA511 a été antiparasité conformément aux conditions définies par les réglementations BMPT-AmtsblVfg 243/1991 et Vfg 46/1992. L'exploitation de certains équipements (des émetteurs de test notamment) conformément aux réglementations en vigueur peut toute fois être soumise à certaines restrictions. Veuillez vous référer aux notes inclues dans les consignes d'utilisation.

Le Bureau fédéral américain d'homologation des équipements de télécommunications (Federal Office for Telecommunications) a reçu notification de la mise sur le marché de cet équipement et l'autorisation de tester la conformité de cette série aux réglementations en vigueur.

Déclaration VCCI

Cet équipement fait partie des équipements de classe B (équipment d'information destiné à être utilisé dans les zones résidentielles) et est conforme aux normes définies par le VCCI (Voluntary Control Council for Interference) (Data Processing Equipment and Electronic Office Machines) visant à empêcher le brouillage radioélectrique dans de telles zones résidentielles.

Utilisé pres d'un récepteur radio ou de télé, il peut creer des interférences radio.

Lisez les instructions pour savoir comment le manipuler correctement.

Avis de conformité au Conseil supérieur américain de l'audiovisuel (Federal Communications Commission): Avis portant sur les fréquences radio

Cet apparéil est conforme à la section 15 des réglementations de la FCC. Son'utilisation est soumise aux deux conditions suivantes :

1. Cet apparéil ne doit pas cause d'interférences nuisibles.
2. Cet apparéil doit supporter toute interférence reçue, y compris les interférences susceptibles d'alterer son fonctionnement.
   Remarque: Cét équipement a été testé et déclaré conforme aux limites établies pour les apparèils numériques de classe B, conformément à la Section 15 des règlementations de la FCC. Ces limites ont été définies par mesure de protection raisonnable contre les interférences nuisibles pour les installations en lieu résidentiel. Cét équipement génére, utilise et peut émettre de l'énergie haute fréquence, et, en cas d'installation et d'utilisation

non conforme aux consignes données, peut cause des interférences nuisibles aux communications radio. L'absence d'interférence dans certains contextes particuliers n'est toutfois pas garantie. Si cet équipement est à l'origine d'inférences nuisant à la réception radio ou télévision, ce qui peut être vérifié par sa mise hors tension, puis sous tension, il est conseilé à l'utiliser de tenter de remédier à ce problème enPNANT I'une, voire plusieurs, des mesures suivantes : (1) Réorienter ou déplacer I'antenne réceptrice, (2) Augmenter la distance entre l'équipment et le récepteur, (3) Brancher l'équipment sur une prise de courant ou un circuit différent de celle ou celui sur laquelle/lequel le récepteur est branché, (4) Demander I'avis du revendeur ou d'un technicien radio/TV experimenté.

Déclaration de conformité EN 55 022

Nous certifi ons que I'adaptateur mobile CardBus modele FA511 est protégé contre l'émission d'interférences radio conformément à l'application de l'article 4a de la directive europeenne 89/336/ EEC. Une telle conformité est déclarée par l'application de la directive europeenne EN 55 022 classe B (CISPR 22).

La conformité dépend de l'utilisation de cables de données blindés.

Règlement sur le brouillage radioélectrique du ministeré des Communications

Cet apparéil numérique (adaptateur mobile CardBus modulo FA511) respecte les limites de bruits radioélectriques visant les apparéils numériques de classe B prescrites dans le Règlement sur le brouillage radioélectrique du ministère des Communications du Canada.
