XE102 - Adaptateur réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	NETGEAR
Modèle	XE102
Dimensions (approx.)	10 x 6 x 3 cm
Poids (approx.)	100 g
Alimentation	Intégrée, branchement direct sur prise secteur 230 V
Interface réseau	1 port Ethernet 10/100 Mbps
Débit maximal	85 Mbps (sur le réseau électrique)
Nombre maximum d'adaptateurs	Jusqu'à 6 unités en réseau
Sécurité	Cryptage 56-bit DES (par défaut) et possibilité de définir un mot de passe
Voyants LED	3 voyants : alimentation, liaison Ethernet, et connexion CPL
Distance maximale	Environ 300 mètres sur circuit électrique intérieur
Compatibilité	Norme HomePlug 1.0, compatible avec tous les adaptateurs CPL HomePlug
Contenu de la boîte	1 adaptateur XE102, câble Ethernet, CD de ressources, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides
Sécurité d'utilisation	Ne pas brancher sur une multiprise ou une rallonge électrique. Éviter les environnements humides
Informations générales	Fabriqué en 2004. Marque déposée NETGEAR.
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation

FOIRE AUX QUESTIONS - XE102 NETGEAR

Comment installer l'adaptateur NETGEAR XE102 ?

Branchez l'adaptateur XE102 dans une prise murale et connectez-le à votre routeur à l'aide du câble Ethernet fourni. Ensuite, branchez un deuxième adaptateur (vendu séparément) dans une autre prise et connectez-le à votre périphérique (PC, console, etc.). Les voyants verts indiquent une connexion réussie.

Pourquoi le voyant CPL ne s'allume-t-il pas ?

Vérifiez que l'adaptateur est branché directement sur une prise murale, sans multiprise ni rallonge. Si le problème persiste, débranchez-le et rebranchez-le après quelques secondes. Assurez-vous également que les deux adaptateurs sont sur le même réseau électrique.

Puis-je brancher l'adaptateur sur une multiprise ?

Non, il est déconseillé de brancher l'adaptateur XE102 sur une multiprise ou une rallonge. Cela peut dégrader la signalisation CPL et provoquer des dysfonctionnements. Branchez-le toujours directement sur une prise murale.

Combien d'adaptateurs XE102 puis-je utiliser simultanément ?

Vous pouvez utiliser jusqu'à 6 adaptateurs XE102 sur le même réseau électrique. Au-delà, les performances peuvent diminuer. Pour ajouter plus de périphériques, utilisez un commutateur Ethernet supplémentaire.

Comment sécuriser mon réseau CPL ?

Par défaut, le cryptage 56-bit DES est activé. Pour renforcer la sécurité, vous pouvez définir un mot de passe personnalisé en utilisant le logiciel fourni sur le CD de ressources. Consultez le manuel de référence pour la configuration avancée.

Mon adaptateur XE102 est-il compatible avec d'autres marques CPL ?

Oui, le XE102 est compatible avec tous les adaptateurs CPL conformes à la norme HomePlug 1.0, quelle que soit la marque. Cependant, les performances peuvent varier.

Que signifient les voyants sur l'adaptateur ?

Le voyant vert clignotant ou fixe indique l'état de la connexion. Le premier voyant correspond à l'alimentation, le deuxième à la liaison Ethernet, et le troisième à la connexion CPL. Un voyant vert fixe indique une liaison active.

Puis-je utiliser l'adaptateur XE102 dans une pièce différente du compteur électrique ?

Oui, tant que les deux adaptateurs sont sur le même circuit électrique intérieur (avant le compteur). La distance maximale recommandée est de 300 mètres sur le câblage électrique.

Comment mettre à jour le firmware de l'adaptateur ?

Consultez le site Web de NETGEAR (www.netgear.com) pour les dernières mises à jour. Utilisez le logiciel de gestion fourni sur le CD pour installer la mise à jour via une connexion Ethernet.

Que faire si ma connexion Internet est lente avec le CPL ?

Les performances CPL peuvent être affectées par la qualité du câblage électrique, la distance et les interférences. Essayez de brancher les adaptateurs dans des prises proches, évitez les multiprises, et vérifiez qu'aucun appareil électrique puissant (comme un réfrigérateur) ne perturbe le signal.

MODE D'EMPLOI XE102 NETGEAR

Adaptateur Powerline Ethernet (Courant Porteur en Ligne) XE102

Commencez ici !

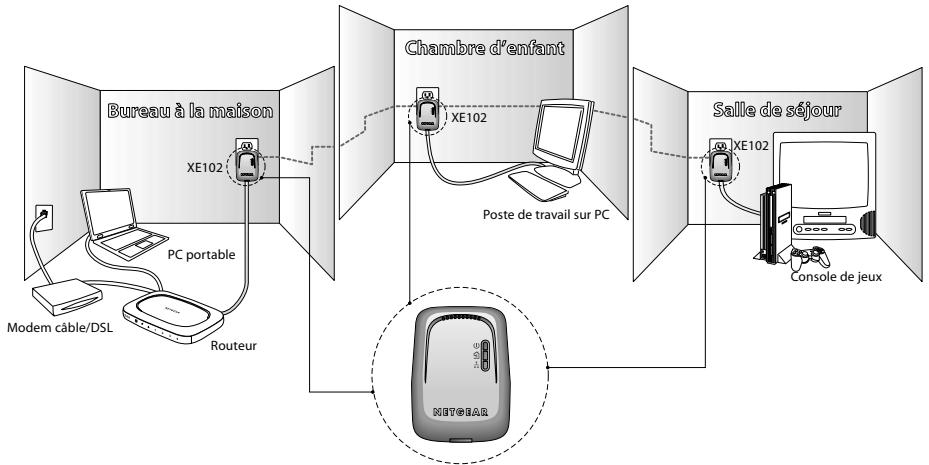

1. Connectez un adaptateur XE102 à un port Ethernet de votre routeur, modem/routeur, modem à haut débit ou commutateur en réseau à l'aide du cable Ethernet fourni, puis branchez-le dans une prise de courant murale.
2. Connectez un deuxième adaptateur (acheté séparément) à votre PC, commutateur, point d'accès ou console de produits à l'aide d'un cable Ethernet.

Le XE102 est étudié pour se brancher directement dans les prises électriques murales mais PAS sur les multiprises ni les rallonges.

1. Lorsque le troisième voyant vert s'allume, il signale que votre PC ou votre console de produits est connecté au réseau. S'il ne s'allume pas, débranchez l'adaptateur de la prise et rebranchez-le tout de suite.
2. Et voilà: c'est comme si vous veniez de poser un cable réseau chez vous! Vous pouze ajouter ensuite d'autres adaptateurs (5 ou 6 au maximum) de la même manière. Bon amusement!
   Levoyant vert allumé signale que la connexion par la prise électrique est activée.

Adaptateur Powerline Ethernet (Courant Porteur en Ligne) XE102

Remarque: Si vous poulez attribuer des mots de passer à chaque unité et/ou configurer le cryptage, consultez le Manuel de référence sur le CD de ressources de l'Adaptateur Powerline Ethernet (Courant Porteur en Ligne).

Enregistrez votre produit à l'adresse www.NETGEAR.com/register pour et recevoir des informations sur les mises à jour des produits et des logiciels.

©2004 NETGEAR, Inc. NETGEAR®, le logo Netgear et « Everybody's connecting » sont des marques ou des marques déposées de Netgear, Inc. aux États-Unis et/ou dans d'autres pays. Microsoft et Windows sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Les autres noms de marques et de produits sont des marques ou marques déposées de leurs propriétaires respectifs. Les générées informations peuvent être modifiées sans préavis. Tous droits réservés.
