WEAPON - Effets guitare DIGITECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effets guitare
Marque	DIGITECH
Modèle	WEAPON (The Weapon)
Dimensions	12,6 cm (L) x 8,1 cm (l) x 5,5 cm (H)
Poids	900 g
Alimentation	Pile alcaline 9V ou adaptateur secteur DigiTech PS200R (9V cc)
Consommation électrique	4,8 W (avec adaptateur PS200R)
Autonomie de la pile	Environ 4 heures en utilisation continue
Impédance d'entrée	1 MOhms
Impédance de sortie	100 Ohms
Nombre d'effets	7 types d'effets signature Dan Donegan
Contrôles	Level, Ctrl 1, Ctrl 2, Type (sélecteur rotatif), Footswitch On/Off
Connecteurs	1 entrée jack 6,35 mm, 2 sorties jack 6,35 mm (Out 1 Amp, Out 2 Mixer)
Accessoires fournis	Adaptateur secteur PS200R, housse de protection, médiator Artist Series, mode d'emploi
Entretien	Nettoyer avec un chiffon sec et doux. Remplacer la pile selon les instructions du manuel.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Utiliser l'adaptateur secteur spécifié. Ne pas ouvrir l'appareil. Confier les réparations à du personnel qualifié.
Garantie	Garantie selon le pays de distribution. Consulter le revendeur ou l'importateur agréé.

FOIRE AUX QUESTIONS - WEAPON DIGITECH

Comment changer la pile de la pédale Weapon ?

Utilisez la pointe d'un câble jack 6,35 mm pour pousser l'une des encoches du capot du compartiment de la pile. Retirez l'ancienne pile, déconnectez-la, puis connectez une nouvelle pile alcaline 9V en respectant la polarité. Replacez le capot en enclenchant les deux fixations latérales.

Puis-je utiliser une pile rechargeable 9V ?

Oui, vous pouvez utiliser une pile rechargeable 9V, mais l'autonomie sera généralement inférieure à celle d'une pile alcaline. Assurez-vous que la tension est bien de 9V.

Quels sont les sept types d'effets disponibles ?

Les sept types sont : 1. 'Stupify' (distorsion rythmique), 2. 'Mistress' (distorsion modérée), 3. 'Voices' (phaser/ramp vers distorsion), 4. 'Bound' (wah avec distorsion), 5. 'Rise' et 'Intoxication' (transposition d'octave), 6. 'Stupify' pont (simulateur de sitar), 7. 'Mistress' break (distorsion style radio).

Comment régler le niveau de sortie ?

Tournez le bouton Level vers la droite pour augmenter le niveau de sortie et vers la gauche pour le diminuer. Commencez avec le niveau au minimum puis augmentez progressivement.

Puis-je connecter la pédale directement à une console de mixage ?

Oui, utilisez la sortie Out 2 (Mixer) conçue pour se connecter directement à une console de mixage ou un enregistreur, sans passer par un ampli guitare.

Que faire si la LED ne s'allume pas ?

Si la LED ne s'allume pas alors que la guitare est branchée et que la pédale est en service, cela indique que la pile est usée. Remplacez la pile par une neuve. Si le problème persiste avec l'adaptateur secteur, vérifiez l'alimentation.

Comment utiliser l'effet 'Voices' avec le phaser et la distorsion ?

Sélectionnez le type 3. Activez l'effet : vous obtenez un son clair avec phaser. Réglez le niveau de phaser avec Ctrl 1. Maintenez la pédale enfoncée deux secondes pour faire monter la distorsion. Relâchez quand le niveau maximum est atteint. Ctrl 2 règle la vitesse de transition.

L'adaptateur secteur fourni est-il universel ?

L'adaptateur PS200R est fourni en différentes versions selon la tension de votre pays. Vérifiez que la tension de votre réseau correspond à celle indiquée sur l'adaptateur (100V, 120V, 230V ou 240V selon le modèle).

Quels sont les réglages recommandés pour le son 'Stupify' (type 1) ?

Pour obtenir le son de guitare rythmique saturée de Dan Donegan dans 'Stupify', réglez les boutons Ctrl 1 et Ctrl 2 au centre. Ajustez le Level selon votre préférence.

Où puis-je trouver des informations supplémentaires ou des mises à jour ?

Consultez le site Internet officiel de DigiTech à l'adresse www.digitech.com. Vous y trouverez des mises à jour, des astuces et d'autres ressources.

MODE D'EMPLOI WEAPON DIGITECH

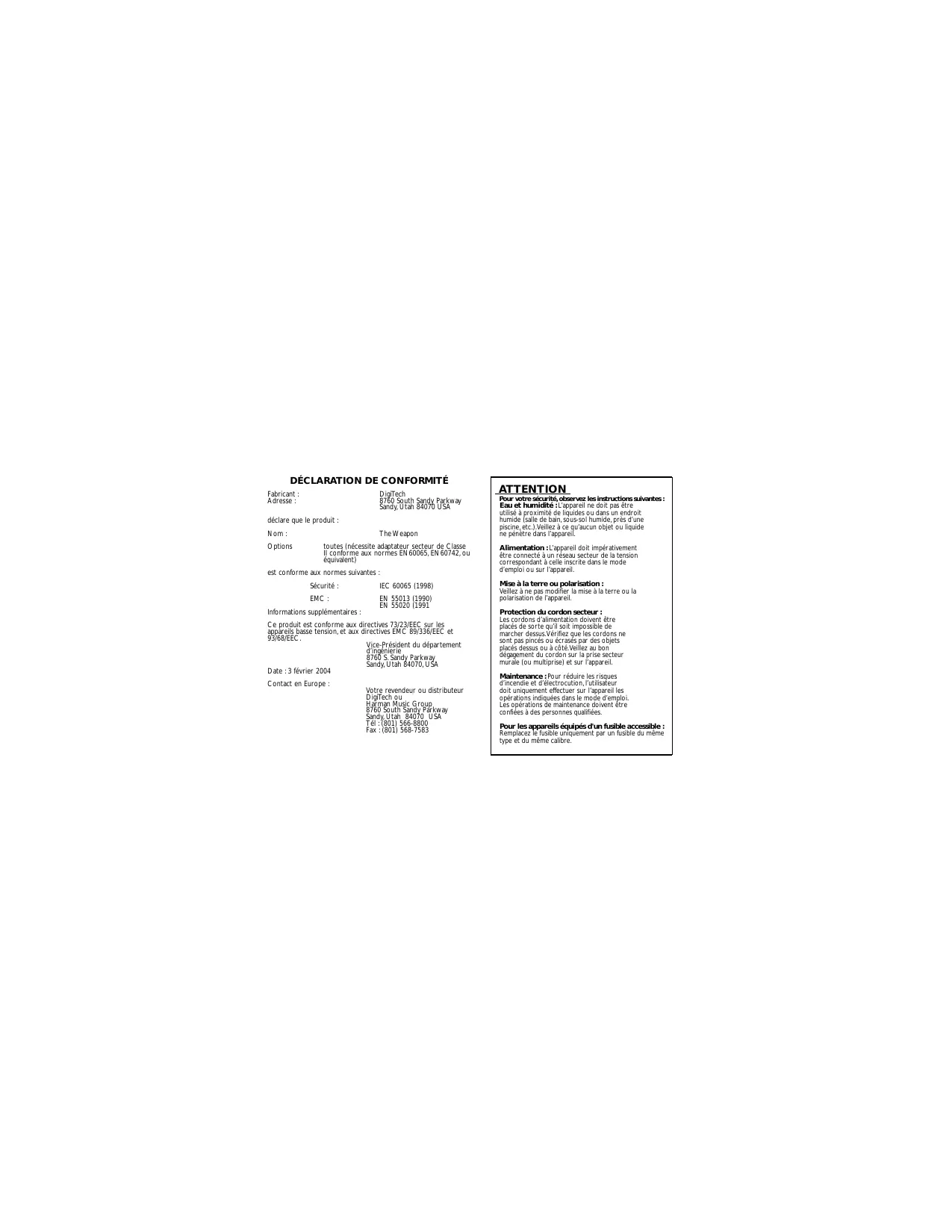

déclare que le produit :

The Weapon

Options

toutes (nécessite adaptateur secteur de Classe

normes EN60065, EN60742, ou

equivalent)

est conforme aux normes suivantes :

Securité :

65 (1998)

EMC

EN 55013 (1990)

EN 55020 (1991

Informations supplémentaires

Ce produit est conforme aux directives 73/23/EEC sur les

appareils à basse tension, et aux directives EMC 89/336/EEC et

93/68/EEC

Vice-Président du département

d'ingenierie

Votre revendeur ou distributeur

DigiTech ou

Harman Music Group

Pour votre sécurité, observez les instructions suivantes :

Eau et humidité : L'appareil ne doit pas être

utilisé à proximité de liquides ou dans un endroit

humide (salle de bain, sous-sol humide, près d'une

piscine, etc.). Veillez à ce qu'aucun objet ou liquide

ne pénètre dans l'appareil.

Alimentation: L'appareil doit impérativement

être connecté à un réseau secteur de la tension

correspondant à celle inscrite dans le mode

d'emploi ou sur l'appareil.

Mise à la terre ou polarisation

Veillez à ne pas modifier la mise à la terre ou la

polarisation de l'appareil.

Protection du cordon secteur

Les cordons d'alimentation doivent être

places de sorte qu'il soit impossible de

marcher dessus. Vérifiez que les cordons ne

dont pas pincés ou écrabouillés par des objets

places dessus ou à côté. Veillez au bon

dégagement du cordon sur la prise secteur

murale (ou multiprise) et

Maintenance : Pour réduire les risques

d'incendie et d'électrocution, l'utilisateur

doit uniquement effectuer sur l'appareil les

opérations indiquées dans le mode d'emploi

Les opérations de maintenance doivent être

confiées à des personnes qualifiées

Pour les appareils équipés d'un fusible accessible :

Remplacez le fusible uniquement par un fusible du même

Garantie

Nous sommes très fiers des produits que nous fabriquons. C'est pourquoi DigiTech garantit ses produits. Garantie: Les termes de la garantie et les dommages couverts dépendent du pays de distribution du produit. Nous vous conseillons de consulter votre revendeur ou l'importateur agréé de votre pays.

REMARQUE: Les informations contenues dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit ou au système d'exploitation peuvent donc s'avérer inexactes au moment de l'impression de ce mode d'emploi. Les informations contenues dans cette version du mode d'emploi annulent et remplacent toutes les précédentes.

Les produits DigiTech® sont depuis longtemps les processeurs d'effets de choix de nombres musiciens dans le monde. Nous créons des produits conçus pour les musiciens, permettre à leur disposition les mêleurs sons et les mêleurs outils de création sonore au monde. Depuis des années, nous avons établi des rapports privilégiés avec de nombreux musiciens et notre gamme de produits Artist Series en est le résultat. Les pédales Artist vous permettent d'obtenir les mêmes sons que votre artiste préféRED.

The Weapon™ est le produit issu de notre collaboration avec Dan Donegan, guitariste du célèbre groupe Disturbed. Nous mettons à votre disposition sept des mêleurs sons de Dan (distorsion, Phaser, Wah et simulator de sitar). Dan travaille depuis longtemps avec DigiTech. Avant la création de cette pédale, nous avons créé de nombreux effets pour lui permettre de recreate lessons qu'il utilise et que vous pouvez entendre sur ses enregistrements.

Les gens de DigiTech m'ont aidé à recréer certains des effets que j'ai utilisés en studio, et les ont regroupés dans une pédale unique. C'est bien plus facile sur scène !

Éléments fournis

Avant de commencer, vérifie que vous disposez des éléments suivants :

• Pédale DigiTech® Artist Series Dan Donegan - The Weapon™ Housse de protection de pédale Artist Series
• Adaptateur secteur PS200R
• Médiator guitare Artist Series Dan Donegan
• Ce mode d'emploi.

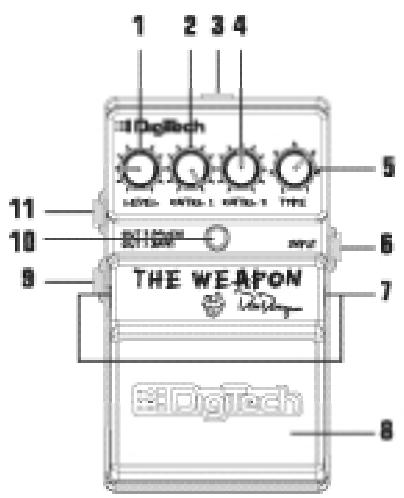

1. Level

Déterminez le niveau de sortie de l'effet. Tournez vers la droite pour augmenter le niveau de sortie et vers la gauche pour le diminuer.

1. Ctrl 1

Contrôle diverses fonctions selon la position du sélecteur Weapon™ Type. Voir Descriptions des boutons dans les pages suivantes, pour de plus amples informations sur le bouton Cntrl 1.

1. Embase d'adaptateur secteur

Connectez uniquement l'adaptateur secteur DigiTech PS200R (9 Vcc) fourni.

1. Cntrl 2

Contrôle diverses fonctions selon la position du sélectionner Weapon™ Type. Voir Descriptions des boutons dans les pages suivantes, pour de plus amples informations sur le bouton Cntrl 2.

5. Type

Sélectionne l'un des sept sons de Dan Donegan :

1. "Stupify" Guitare rythmique - Distorsion
2. "Mistress" Guitare rythmique - Distorsion medium
3. "Voices" Intro - Phaser/Ramp vers distorsion totale
4. "Bound" Intro - Wah avec distorsion
5. "Rise" et "Intoxication" - Transposition d'octave
6. "Stupify" Pont - Effet de sitar
7. "Mistress" Break guitare - distorsion de type radio

Consultez la section sur la Description des fonctions de boutons pour de plus amples détails sur les divers types.

6. Jack d'entrée

Connectez votre instrument à ce Jack. La connexion de votre cordon guitare à ce Jack active la pile, même si la Led n'est pas allumée. Pour augmenter l'autonomie de la pile, déconnectez tous les cables lorsque vous n'utilisez pas la pédale.

1. Encoches d'ouverture du compartiment de la pile

Ces deux encoches maintiennent le capot de protection de la pile.

Poussez sur les encoches pour ouvrir le compartiment (voir

Remplacement de la pile à la fin du mode d'emploi).

1. Pedale

Appuyez sur la pédale pour activer/désactiver les effets.

1. Jack Out 1 (Amp)

Connectez cette sortie à votre ampli guitare.

1. Témoin Led

Cette Led indique que l'effet est actif. Si l'intensité de la Led chute, ou si elle ne s'allume pas lorsque vous utilisez la pile, (avec les cables connectés), vous devez remplacer la pile.

1. Jack Out 2 (Mixer)

La sortie Out 2 (Mixer) a été conçue pour un nombre varié d'équipements audio. Utilisez cette sortie pour vous connecter directement à une console de mixage ou un enregistreur.

Descriptions des boutons Type 1. "Stupify" Guitare rythmique - Distorsion - Son de guitare rythmique sature de Dan dans le morceau "Stupify". Réglez Cntrl 1 et Cntrl 2 au centre pour obtenir ce son. Type 2. "Mistress" Guitare rythmique - Distorsion modérée - Pour obtenir le son de saturation modérée dans le pont de "Mistress" (version studio), Dan a diminué le niveau de son volume sur la guitare. Type 2 émule ce son sans avoir à diminuer le volume. Réglez Cntrl 1 et Cntrl 2 au centre pour obtenir ce son.

LEVEL	CNTRL 1	CNTRL 2	TYPE
Niveau de sortie	Niveau fréquences graves	Niveau fréquences aigues	1- "Stupify" Guitare rythmique - Distorsion
Niveau de sortie	Niveau fréquences graves	Niveau fréquences aigues	2- "Mistress" Guitare rythmique - Distorsion modérée
Niveau de sortie	Niveau Phasing	Temps de montée	3- "Voices" Intro - Phaser/Ramp vers distorsion max.
Niveau de sortie	Sensibilité Wah	Attaque Wah	4- "Bound" Intro - Wah per cent distortion
Niveau de sortie	Niveau signal traite/direct	Transposition en octaves	5- "Rise" and "Intoxication" Octave Pitch Shift Effect
Niveau de sortie	Niveau bruit de frets	Niveau reverberation	6- "Stupify" Pont - Simulator de Sitar
Niveau de sortie	Niveau fréquences graves	Niveau fréquences aigues	7- "Mistress" Break kalquitre, de style radio -distorsion

Type 3. "Voices" Intro - Phaser/Ramp vers distorsion max. - Ce type émule le fondu de Phasing dans la distorsion de l'intro de "Voices". Au studio, ce son a été obtenu en enregistrant deux pistes de guitare automatisées au mixage. Il vous suffit maintenant d'utiliser le Weapon. Lorsque vous activez l'effet, vous obtenez un son clair de Phasing. Vous pouvez régler le niveau du Phasing avec le bouton Ctrl 1. Pour passer en fondu sur la saturation, maintenez la pédale enfoncée pendant deux secondes alors que le Phasing est actif. Le niveau de la saturation augmente alors. Lorsque vous avez obtenu le niveau maximum de distorsion, relâchez la pédale : l'effet de Phasing en son clair est alors coupé et seule la saturation reste. Vous pouvez régler la vitesse mise par la saturation pour atteindre son maximum avec le bouton Ctrl 2. Réglez le Ctrl 2 au minimum pour obtenir une variation rapide, et au maximum pour obtenir une transition lente. Le bouton Level règle uniquement le niveau de la distorsion.

Type 4. "Bound" Intro - Wah avec Distorsion - Cet effet recrée l'effet de Wah utilisé par Dan dans le morceau "Bound". Plutôt que d'utiliser une Wah au pied, cet effet est contrôlé par la dynamique de jeu. Plus vous attaquez les cordes, plus l'effet de Wah est important. Le bouton Ctrl 2 détermine la profondeur de balayage de la pédale. Le bouton Ctrl 1 détermine la sensibilité de l'effet Wah. Réglez Ctrl 1 et Ctrl 2 au centre pour obtenir ce son.

Type 5. "Rise" et "Intoxication", transposition d'octave - Effet d'octave de la Whammy™ DigiTech®, utilisée par Dan dans les morceaux "Rise" et "Intoxication". Le bouton Cntrl 1 détermine le dosage signal traité/direct de la transposition. Le bouton Cntrl 2 détermine la transposition (de deux octaves inférieures à deux octaves supérieures, par pas de une octave). Réglez comme indiqué ci-dessous :

Type 6. "Stupify" Bridge - Simulateur de Sitar - Cet effet simule l'effet de sitar utilisé par Dan sur le point de "Stupify". Le bouton Cntrl 1 détermine le niveau de bruit des frets de la sitar. Le bouton Cntrl 2 détermine le niveau de la réverbération. Réglez Cntrl 1 et Cntrl 2 au centre pour obtenir ce son.

Type 7. "Mistress" Break de guitare de style radio - Distorsion - Son de pédale de distorsion Metal Master™ de DigiTech® utilisé par Dan sur le break de style radio de "Mistress". Cet effet vous permet d'obtenir le son de distorsion d'une pédale Metal Master X-Series™. Réglez comme suit :

Configuration :

Procédez comme suit avant d'utiliser la pédale :

1. Placez le volume de l'amplificateur/mélangeur au minimum.
2. Connectez la sortie de la pédale à l'entrée de l'ampli/mélangeur (consultez les illustrations des pages suivantes).
3. Connectez la guitare à l'entrée de la pédale (consultez les illustrations de câblage en pages suivantes).
4. Connectez l'adaptateur secteur à la pédale (consultez les illustrations de câblage en pages suivantes).
5. Réglez le bouton Level de la pédale Weapon au minimum.
6. Augmentez progressivement le niveau sur l'amplificateur ou le mélangeur.
7. Appuyez sur la pédale pour activer l'effet et montez le bouton Level.

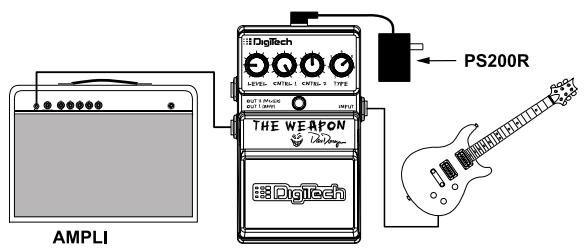

Connexions

La pédale Weapon™ possède une seule entrée et deux sorties Out 1 (Amp) et Out 2 (Mixer). Ces deux sorties vous permettent de vous connecter à un ampli guitare, à un mélangeur/ENregistreur ou les deux à la fois. La sortie Out 2 (Mixer) a été conçue pour réproduire avec fidélité le son de studio de Dan sans avoir à utiliser d'amplificateur.

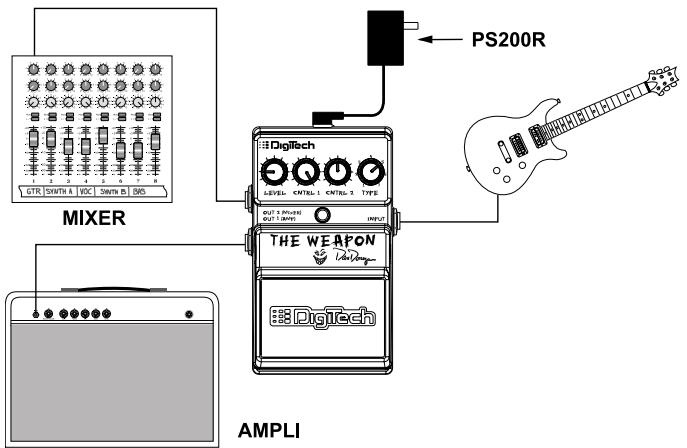

Schéma de connexion (ampli et mélangeur)

Caractéristiques techniques

• Réglages - Level, Cntrl 1, Cntrl 2, Type, Pédale On/Off
• Jacks - Input, Output 1 (Amp), Output 2 (Mixer) Impédance d'entrée - 1 MOhms Impédance de sortie - 100 Ohms
• Alimentation - Pile alcaline de 9 V
• Consommation électrique - 4,8 Watts (avec adaptateur PS200R)
• Autonomie de la pile - Environ 4 heures (en utilisation continue)
• Dimensions - 12,6 cm (L) x 8,1 cm (L) x 5,5 cm (H)
• Poids - 900 grammes.
• Adaptateur secteur fourni

PS200R - 100 (100V ~ 50/60 Hz)

PS200R - 120 (120V ~ 60 Hz)

PS200R - 230 (230 V ~ 50 Hz)

PS200R - 240 (240 V ~ 50 Hz)

Remplacement de la pile

1. Utilisez la pointe d'un câble jack 6,35 mm et poussez sur l'une des encoches du capot de compartiment de la pile.
2. Retirez la pile de son compartiment et déconnectez-la de la pédale.
3. Connectez la nouvelle pile à la pédale et placez-la dans son. Veillez à ce que les fils d'alimentation ne gênent pas la fermeture du cache ou le fonctionnement de la pédale.
4. Placez l'une des encoches sur l'orifice correspondant.
5. Poussez l'encoche opposée et placez les deux côtés en place. Relâchez la fixation. Lorsque le capot est en place, les deux fixations latérales doivent être positionnées de façon identique de chaque côté de la pédale.

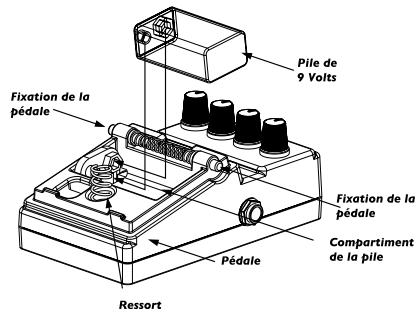

Remplacement de la pile — illustration

DigiTech

DigiTech* est une marque déposée

de Harman Music Group Inc.

Mode d'emploi 18-1820-B
