| Type de produit | Processeur vocal |
| Marque | DIGITECH |
| Modèle | VOCAL 300 |
| Dimensions (L x l x H) | 21,6 x 33 x 5,7 cm |
| Poids | 1,69 kg |
| Alimentation | Adaptateur secteur PS0913B (9V CA, 1,3 A), consommation 10 W |
| Entrées | Micro XLR symétrique, ligne Jack 6,35 mm asymétrique, CD mini-Jack 3,5 mm stéréo |
| Sorties | Micro XLR symétrique, stéréo Jack 6,35 mm stéréo, casque mini-Jack 3,5 mm stéréo |
| Conversion A/N/A | Delta Sigma 24 bits, 44,1 kHz |
| Bande passante | 20 Hz - 20 kHz (+0, -3 dB) |
| Rapport signal/bruit | 97 dB (pondéré A) |
| Mémoire presets | 40 utilisateur + 40 d'usine (total 80) |
| Effets intégrés | Compresseur, préampli micro/voix (12 types), égaliseur 3 bandes, noise gate, modulation (12 types), délai (3 types), réverbération (8 types) |
| Contrôle au pied | Commutateurs HAUT, BAS, BYPASS |
| Pédale d'expression | Intégrée avec fonction V-Switch et calibrage |
| Fonctions principales | Mode Performance, édition, sauvegarde, bypass, affectation de paramètres à la pédale, initialisation usine |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou produits abrasifs. |
| Sécurité | Ne pas ouvrir l'appareil. Débrancher pendant l'orage. Utiliser uniquement l'adaptateur fourni. Éloigner de l'eau et de l'humidité. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Confier toute réparation à un technicien qualifié. L'ouverture annule la garantie. |
| Garantie | Garantie fabricant selon pays (carte de garantie fournie) |
FOIRE AUX QUESTIONS - VOCAL 300 DIGITECH
Questions des utilisateurs sur VOCAL 300 DIGITECH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Processeur vocal au format PDF gratuitement ! Retrouvez votre notice VOCAL 300 - DIGITECH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VOCAL 300 de la marque DIGITECH.
MODE D'EMPLOI VOCAL 300 DIGITECH
Les symboles ci-dessus avertissent l'utilisateur des dangers potentiels découlant d'une mauvaise utilisation d'appareils électriques. Le symbole de l'éclair placé dans un triangle équilatéral indique la présence de tensions électriques pouvant provoquer des risques d'électrocution. Le symbole du point d'exclamation souligne des consignes d'utilisation ou de sécurité à respecter.
Les symboles vous indiquent qu'aucune des pièces internes de l'appareil n'est réparable par l'utilisateur. N'ouvre pas l'appareil. Ne tente pas de réparer l'appareil par vous-même. Confiez toutes les réparations à un technicien qualifié. L'ouverture de l'appareil annulerait la garantie fabricant. Ne laissez pas l'appareil à proximité de liquides. Si du liquide s'est infiltré dans l'appareil, éteignez immédiatement ce dernier et confiez-le votre révendeur.
Débranche l'appareil pendant l'orage.
Compatibilité électromagnétique
L'appareil est conforme aux règles suivantes :
L'appareil ne génère pas d'interférences parasites.
L'appareil doit accepter toutes les interférences qu'il reçoit, même si elles perturbent son bon fonctionnement.
Utilisez uniquement des câbles de connexion blindés.
Éloignez l'appareil de tous champs électromagnétiques puissants.
LIRE les consignes suivantes :
EAU ET HUMIDITÉ: Éloignez l'appareil de tout liquide (ne le placez pas près d'un évier, d'un lavabo, d'une salle de bain, ou d'une piscine, etc.). Veillez à ce qu'aucun objet ni liquide ne s'infiltre dans l'appareil.
ALIMENTATION: L'appareil doit être exclusivement relié à une alimentation du type indiqué dans le mode d'emploi ou en face arrière.
MISE À LA TERRE OU POLARISATION : Veillez à ce que l'appareil soit toujours relié à la terre. Veillez également à respecter les polarisations de la fiche secteur:
PROTECTION DU CORDON SECTEUR: Veillez à ne pas marcher sur les cordons secteur, ni à les écraser par des objets lourds. Faites tout particulièrement attention à la fiche des cordons secteurs ainsi qu'à l'embase secteur des appareils.
RÉPARATIONS: Pour émettre tout risque d'électrocution, l'utilisateur ne doit effectuer aucune opération de réparation sur l'appareil (à l'exception de celles expressément indiquées dans le mode d'emploi). Toutes les autres réparations doivent être confiées à un technicien SAV qualifié.
APPAREILS DOTTES D'UN FUSIBLE ACCESSIBLE DEPUIS L'EXTERIEUR : Remplacez le fusible uniquement par un fusible de même type et de même calibre.
Declaration de conformite
Nom du fabricant :
DigiTech
Adresse du fabricant :
déclare que le produit :
Nom du produit :
Vocal300
Note : Le nom du produit peut être suivi des suffixes EU, JA, NP et UK.
Option :
Aucune
est conforme aux normes suivantes :
Sécurité :
IEC 60065 (1998)
Compatibilité électromagnétique :
EN 55013 (1990)
EN 55020 (1991)
Informations complémentaires :
Ce produit est conforme à la directive 72/23/EEC sur les appareils basse tension et à la directive 89/336/EEC sur la compatibilité électromagnétique, tel qu'amendé par la directive 93/68/EEC.
Date : 10 octobre 2001
Contact européen:
Distributeur DigiTech local ou
Harman Music Group
Connexion du Vocal 300 2
Utilisation en mono 2
Utilisation en stéréo 3
Modes et fonctions 4
Mode Performance 4
Mode d'édition 5
Mode de sauvegarde 5
Mode Bypass 5
Pédale d'expression 6
Affectation d'un paramètre 6
V-Switch/Calibrage de la pédale....7
Initialisation sur les valeurs d'usine...7
Effets et paramètres 8

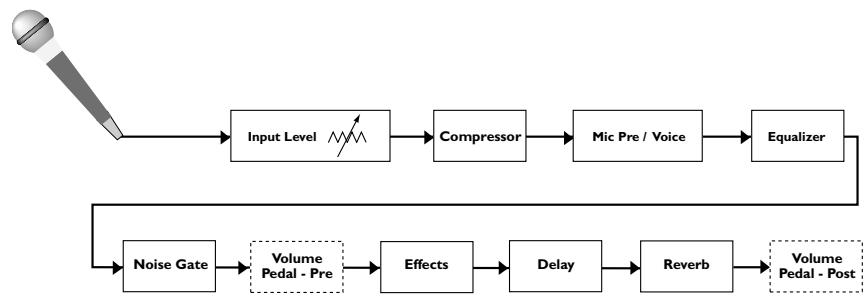

Trajet du signal 8
Compresseur 8
Préampli micro/voix 8
Paramètres des voix 8
Égaliseur 9
Noise Gate 9
Effets de modulation 9
Paramètres des effets 10
Délai 10
Réverbération 10
Annexes
Liste des Presets
Caractéristiques techniques 1
Garantie
Nous sommes très fiers des produits DigiTech, que nous fabriquons avec le plus grand soin.
Les termes de la garantie et les dommages couverts dépendent du pays de distribution du produit. Nous vous conseillons de consulter votre revendeur ou l'importateur agréé de votre pays.
Digitech est une marque déposée.
REMARQUE : Les informations contenues dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit ou au système d'exploitation peuvent donc s'avérer inexactes au moment de l'impression de ce mode d'emploi. Les informations contenues dans cette version du mode d'emploi annulent et remplacent toutes les précédentes.
Les caractéristiques et fonctions du système d'édition matériel à potentiamètres du Vocal 300 sont extrémement intuitives. Pour vous familiariser avec le Vocal 300, nous vous recommendons de dire ce manuel tout en gardant l'appareil devant vous.
Éléments fournis
Ce mode d'emploi et les éléments suivants sont fournis avec le Vocal 300 :
1. Adaptateur secteur PS0913B 2. Carte de garantie
Le Vocal 300 a été fabriqué avec le plus grand soin. Si un élément venait à manquer ou ne fonctionnait pas, veuillez contacter immédiatement l'usine. Pour bénéficier des avantages de la garantie, veuillez renvoyer la carte de garantie.

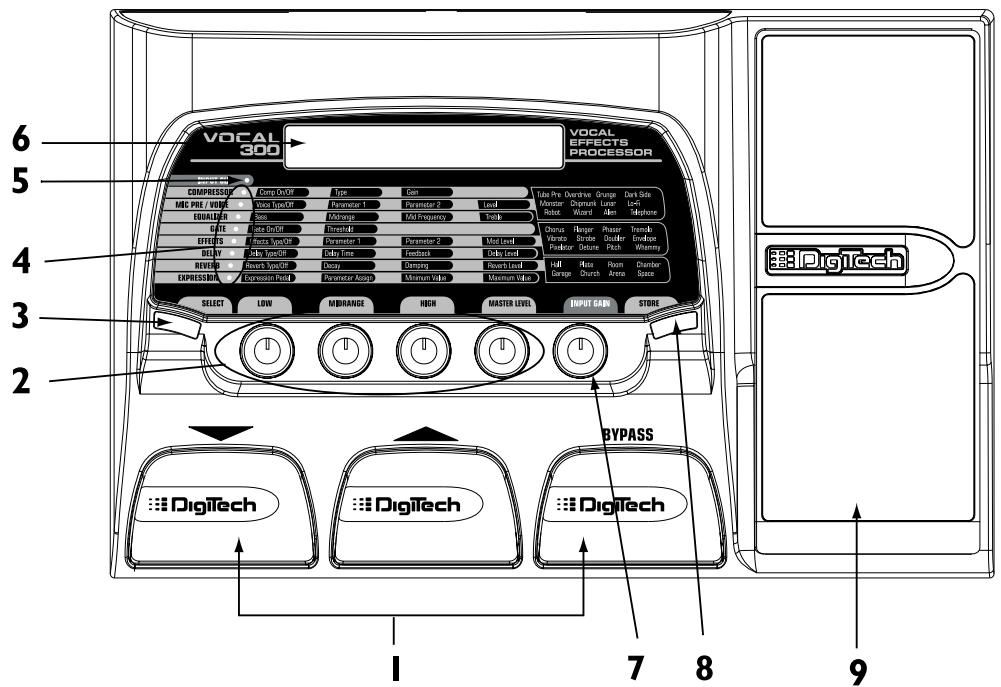

Face supérieure
I. Commuteurs au pied HAUT, BAS et BYPASS - Ils permettent de faire défiler les Presets et de bypasser les effets du Vocal 300. 2. Potentiomètres LOW, MIDRANGE, HIGH et MASTER LEVEL - Ils permettent de régler les paramètres d'effets en mode d'édition. 3. Touche SELECT - Accès au mode d'édition et selection des effets à éditer. 4. MATRICE et LED - Elles fournissent des informations sur le Preset en cours et les fonctions d'édition des paramètres. 5. LED INPUT CLIP - Elle s'allume en cas d'excès du signal d'entrée.
- ÉCRAN - L'écran affiche les informations relatives aux différentes fonctions.
- Potentiomètre INPUT GAIN - Il règle le niveau du signal d'entrée.
- Touche STORE - Cette touche permet de sauvegarder ou de copier les Presets sur des emplacements utilisateur.
- PÉDALE D'EXPRESSION - Contrôle les paramètres du Vocal 300 en temps réel.

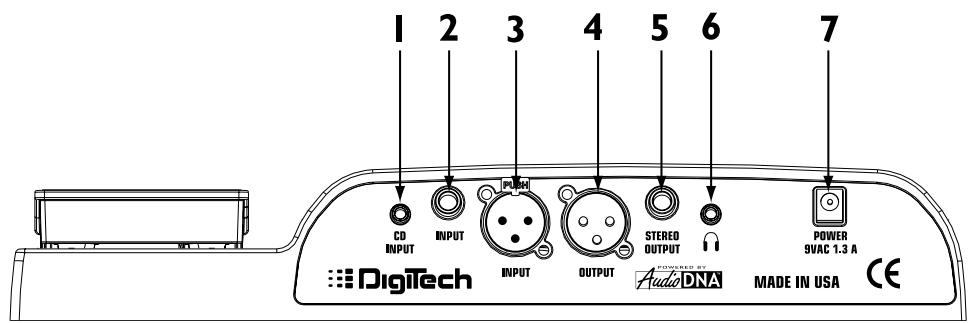

Face arrière
1. Entrée CD INPUT sur mini-Jack - Connectez la sortie casque de votre lecteur CD, magnétophone ou lecteur MP3 à ce mini-Jack 3,5 mm. Ce connecteur vous permet de chanter en même temps qu'une musique enregistrée. 2. Entrée asymétrique INPUT sur Jack 6,35 mm - Connectez la sortie d'un lecteur CD, d'une console de mixage ou autre appareil à niveau ligne à ce Jack 6,35 mm.
Note : Lorsque vous utilisez cette entrée, l'entrée sur XLR est inactive.
- Entrée symétrique INPUT sur XLR - Connectez un micro à ce connecteur.
- Sortie mono symétrique OUTPUT sur XLR - À relier à l'entrée XLR d'une console de mixage.
- Sortie STEREO OUTPUT sur Jack stéreo 6,35 mm - Reliez un cable en "Y" sur Jack stéreo 6,35 mm à cette sortie (cette sortie devient mono si vous utilisez un Jack mono 6,35 mm).
- Sortie casque HEADPHONE - Connectez un casque stéreo à ce mini-Jack 3,5 mm.
- Embase POWER - Connectez uniquement l'adaptateur secteur DigiTech PS0913B à cette embase.
Connexion du vocal 300
Il existe différentes manières d'utiliser le Vocal 300. En voici quelques-unes :

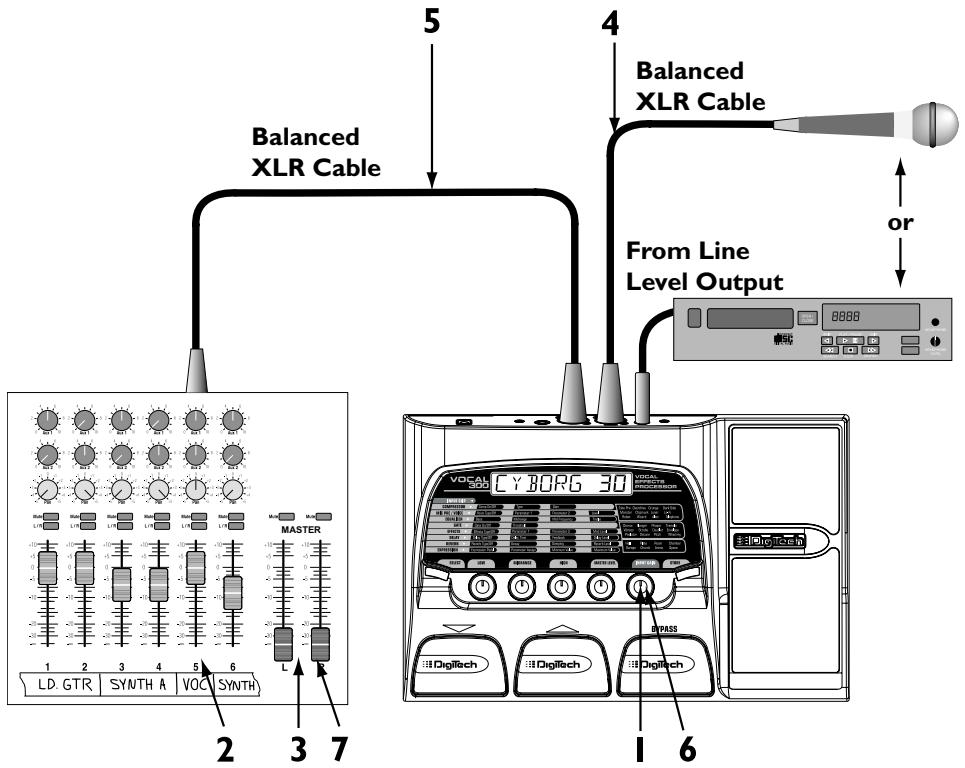

Utilisation en mono
I. Réglez le potentiomètre INPUT GAIN au minimum (position 7 heures). 2. Réglez le Fader de voie de la console de mixage sur 0 dB. 3. Réglez le Fader Master de la console de mixage en position minimum (aucun signal de sortie). 4. Connectez le micro à l'entrée INPUT sur XLR du Vocal 300. 5. Reliez la sortie OUTPUT sur XLR du Vocal 300 à l'entrée micro sur XLR de la voie sélectionnée sur la console de mixage à l'aide d'un câble sur XLR. 6. Tout en chantant, montez progressivement le potentiomètre INPUT GAIN
du Vocal 300 jusqu'à ce que la LED INPUT CLIP s'allume sur les signaux les plus forts.
- Montez progressivement le Fader Master de la console de mixage.
Note : Il peut s'avérer nécessaire de consulter le mode d'emploi de votre console de mixage pour configurer correctement cette dernière.

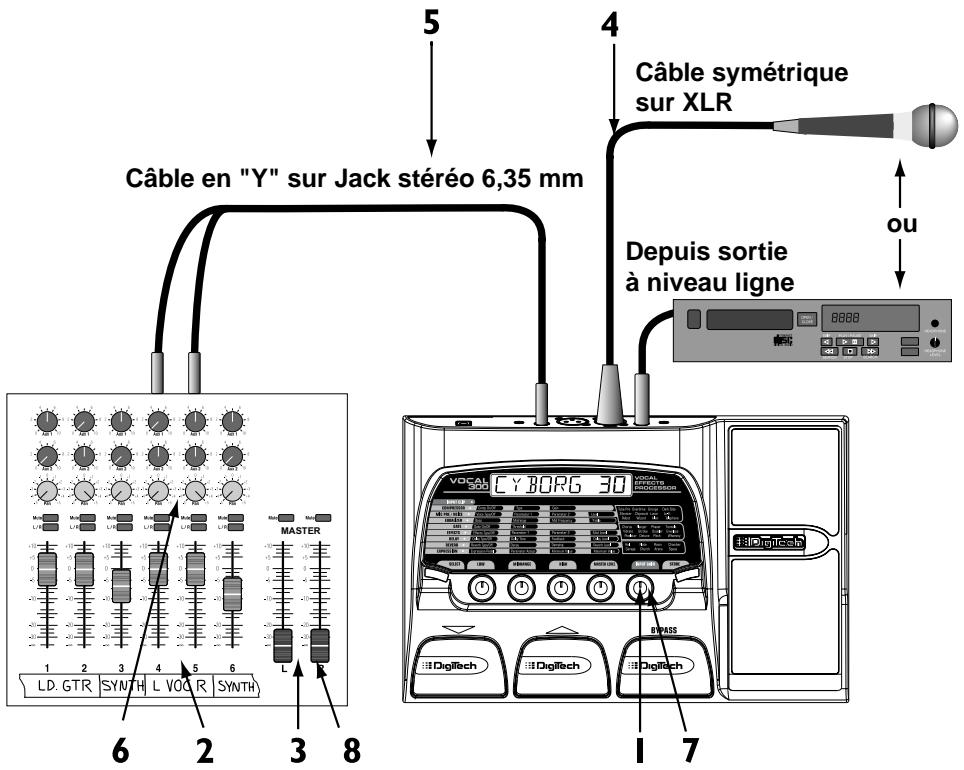

Utilisation en sté reproduction
I. Reglez le potentiomètre INPUT GAIN au minimum (position 7 heures). 2. Reglez le Fader de la voie de la console de mixage sur 0 dB. 3. Reglez le Fader Master de la console au minimum (pas de signal en sortie). 4. Connectez le micro à l'entrée INPUT XLR du Vocal 300. 5. Reliez la sortie OUTPUT sur Jack 6,35 mm du Vocal 300 à l'entrée ligne sur Jack 6,35 mm de la voie sélectionnée sur la console de mixage à l'aide d'un câble Jack mono 6,35 mm ou d'un câble en "Y" sur Jack stéréo 6,35 mm. 6. Reglez le panneau de la voie sélectionnée sur la console de mixage au maximum à gauche et au maximum à droite. 7. Tout en chantant, montez progressivement le potentiomètre INPUT GAIN du Vocal 300 jusqu'à ce que la LED INPUT CLIP s'allume sur les signaux les plus forts. 8. Montez progressivement le Fader Master de la console de mixage.
Note : Il peut s'avérer nécessaire de consulter le mode d'emploi de votre console de mixage pour configurer correctement cette dernière.
Modes et fonctions mode performance
Lorsque vous placez le Vocal 300 sous tension, il est en mode Performance.
Touches SELECT - Permet de sélectionner le mode d'édition. Chaque pression sur cette touche permet de passer à la rangée d'effets suivante dans la matrice. Maintenez cette touche enfoncée pour revenir en mode Performance.
Touche STORE - Lance la procédure de sauvegarde.
Potentiomètre INPUT GAIN - Détermine le gain d'entrée du micro.
Potentiomètres LOW, MIDRANGE, HIGH et MASTER LEVEL - Contrôlent le niveau des graves, des médiums et des aigus, ainsi que le niveau général des Presets. Commutateurs au pied - Les commutateurs au pied HAUT et BAS permettent de faire défiler les Presets (utilisateur 1 à 40 et d'usine 41 à 80). Appuyez sur le commutateur au pied BYPASS pour bypasser tous les effets. En mode Bypass, vous pouvez sélectionner le Preset suivant à l'aide des commutateurs HAUT et BAS. Ce Preset est chargé lorsque vous quittez le mode Bypass.
Pédale d'expression - Contrôle le paramètre qui lui est affecté selon le Preset en cours.
Mode d'édition
Le Vocal 300 vous permet de créer vos propres Presets et de modifier les Presets existants. Voici la procédure de création de votre propre Preset :
1. Sélectionnez un Preset utiliser ou un Preset d'usine. 2. Appuyez sur la touche SELECT. La LED de la première rangée d'effets de la matrice commence à clignoter. 3. Modifiez les paramètres de la rangée sélectionnée à l'aide des potentiomètres LOW, MIDRANGE, HIGH et MASTER LEVEL. Ensuite, la LED Store s'allume, et l'abréviation du nom du paramètre s'affiche, suivie d'un espace et de la valeur du paramètre (deux chiffres). 4. Pour passer à l'effet suivant de la matrice, appuyez de nouveau sur SELECT. 5. Appuyez sur la touche STORE pour sauvegarder les modifications apportées.
Note : Appuyez sur le commutateur au pied HAUT ou BAS pour revenir en mode Performance. Pour bypasser tous les effets, appuyez sur le commutateur au pied BYPASS.
Sauvegarde
Lorsque vous avez edited un Preset, vous devez sauvegarder vos réglages sur l'un des 40 emplacements de Presets utiliser. Pour sauvegarder un Preset edited ou pour sauvegarder un Preset sur un emplacement différent, suivez la procédure ci-dessous :
I. Appuyez sur la touche STORE. La LED Store commence à clignoter et le premier caractère du nom clignote. 2. Modifiez le caractère à l'aide du potentiomètre LOW. Utilisez le potentiomètre MIDRANGE pour passer au caractère suivant (gauche ou droit) du nom. 3. Appuyez de nouveau sur STORE. Le nom et le numéro du Preset s'affichent. 4. Si vous souhaitez modifier l'emplacement de sauvegarde d'un Preset, tournez le potentiomètre MASTER LEVEL pour sélectionner un nouvel emplacement. Seuls les Presets utilisés de I à 40 peuvent être remplacés. 5. Appuyez une dernière fois sur la touche STORE pour sauvegarder le Preset édité. Le message STOREI suivi du nom du Preset s'affiche.
Note : Si vous appuyez sur la touche SELECT, la procédure de sauvegarde est annulée.
Mode bypass
Vous pouvez bypasser le traitement du Vocal 300 afin d'obtenir un signal direct non traité. Pour bypasser le Vocal 300, procédez comme ceci :
I. Appuyez sur le commutateur au pied BYPASS. Le message BYPR55 s'affiche. 2. Appuyez de nouveau sur le commutateur au pied BYPASS pour revenir en mode Performance. Si vous avez selectionné un nouveau Preset pendant que l'appareil était en mode Bypass, ce Preset est charge lorsque vous quitterze le mode Bypass. Si vous n'avez pas selectionné d'autre Preset en mode Bypass, vous revenez au Preset en vigueur avant le mode Bypass.
Affectation d'un paramètre
Le Vocal 300 est équipé d'une pédale d'expression intégrée. La pédale d'expression permet le contrôle de nombreux paramètres d'effets en temps réel. Pour affecter un paramètre à la pédale d'expression, procédez comme indiqué ci-dessous :
1. Sélectionnez un Preset utilisé ou un Preset d'usine. 2. Appuyez sur la touche SELECT jusqu'à ce que la LED de la dernière rangée d'effets de la matrice clignote. 3. Sélectionnez le paramètre 1, 2 ou 3 de la pédale d'expression à l'aide du potentiomètre LOW.
Note : vous pouvez affecter trois paramètres par preset à la pédale d'expression.
- Sélectionnez le paramètre qui sera contrôlé par la pédale à l'aide du potentiomètre MIDRANGE.
- Tournez le potentiomètre HIGH pour régler la valeur minimum de la pédale (position arrêté).
- Tournez le potentiomètre MASTER LEVEL pour régler la valeur maximum de la pédale (position avant).
- Appuyez sur la touche STORE pour sauvegarder les modifications apportées. Reportez-vous à la page 5 pour obtenir de plus amples informations sur la sauvegarde des Presets.
Voici la liste des paramètres pouvant être affectés à la pédale d'expression :
| Paramètre | Écran | Valeur min. | Valeur max. |
| Paramètre de voix 1 | Variable | Variable | Variable |
| Paramètre de voix 2 | Variable | Variable | Variable |
| Niveau de voix | VOXLVL | I | 99 |
| Vitesse de l'effet | SPEED | I | 99 |
| Profondeur de l'effet | AMOUNT | I | 99 |
| Niveau de l'effet | FX LVL | 0 | 99 |
| Dosage de l'effet | FX MIX | 0 | 99 |
| Whammy | WHMAMT | I | 99 |
| Répétitions du décai | FBACK | I | 99 R-hold |
| Niveau d'entrée du décai | ILY IN | 0 | 99 |
| Niveau de sortie du décai | ILYOUT | 0 | 99 |
| Déclin de la réverb | DECAY | I | 99 |
| Niveau d'entrée de la réverb | REV IN | 0 | 99 |
| Niveau de sortie de la réverb | REVOUT | 0 | 99 |
| Volume Pré | VOLPRE | ----- | ----- |
| Volume Post | VOLPST | ----- | ----- |
Fonction v-switch/calibrage de la pédale
La pédale d'expression du Vocal 300 dispose d'une fonction appelée V-Switch. La fonction V-Switch est un commutateur virtuel sensible à la pression qui permet d'activer/désactiver le module de caractère vocal. Pour que le module de caractère vocal fonctionne, la pédale d'expression doit être calibrée. La pédale d'expression contrôle toujours le paramètre qui lui est affecté, quel que soit le statut du module Vocal Character. Cependant, il est important de calibrer la pédale d'expression pour qu'elle fonctionne correctement. Suivez la procédure ci-dessous pour calibrer la pédale d'expression :
1. Appuyez sur le commutateur au pied BAS et placez l'appareil sous tension. Le message [CALIB] s'affiche brievement, puis le message TOE IN s'affiche à l'écran. 2. Placez la pédale d'expression en position avant. 3. Appuyez sur un commutateur au pied et le message TOE UP s'affiche à l'écran. 4. Placez la pédale d'expression en position arrêté. 5. Appuyez sur un commutateur au pied et le message VSWTCH s'affiche. 6. Pour calibrer la fonction V-Switch, appliquer une pression supplémentaire sur la pointe de la pédale (position avant) jusqu'à ce que le message JONE s'affiche à l'écran. La valeur de la sensibilité s'affiche à l'écran numérique. L'écran alterne entre les mentions VSWTCHOn et VSWTCHOF. 7. (Optionnel) Tournez le potentiomètre Master Level pour régler la sensibilité de la fonction V-Switch. 8. Appuyez sur l'un des commutateurs au pied pour revenir en mode Performance. Les modifications apportées sont enregistrées.
Initialisation sur les valeurs d'usine
Cette fonction initialise les réglages du Vocal 300 sur leurs valeurs d'usine. Cette procédure efface tous les Presets utilisés que vous avez édités et annule le calibrage de la pédale d'expression (que vous devez alors recommencer). Pour réaliser une initialisation sur les valeurs d'usine, procédez comme indiqué ci-dessous:
1. Placez le Vocal 300 hors tension (déconnectez l'alimentation). 2. Maintenez la touche SELECT enfoncée tout en plaçant l'appareil sous tension (connectez l'alimentation). 3. Lorsque le message RESET s'affiche, relâchez la touche SELECT et appuyez sur la touche STORE. Le message Reset s'affiche et les paramètres du Vocal 300 sont initialisés sur les valeurs d'usine. 4. Calibrez la pédale d'expression (voir section précédente).
Compresseur (Compressor)
Le compresseur permet de contrôler la dynamique du signal et d'éviter les écarts de niveau trop importants.
On/Off - Tournez le potentiomètre LOW pour activer/désactiver l'effet.
Type - Tournez le potentiomètre MIDRANGE pour sélectionner le type de compression: faible (Low), moyenne (Medium) ou forte (High).
Gain - Tournez le potentiomètre MIDRANGE pour régler le gain de sortie du compresseur.
Préampli micro/voix (mic pre/voice)
Ce module permet de sélectionner différents types de préamplificateurs micro et de caractères vocaux. Le type Tube Pre est un type de préamplificateur micro professionnel chaud destiné à un usage vocal standard. Les types Overdrive et Grunge sont des types de préamplis proposant une distorsion sans concession. Les 9 autres caractères vocaux produisent des sons artificiels et assez "sauvages".
Voice - Tournez le potentiomètre LOW pour sélectionner un caractère vocal. Types de voix disponibles : Tube Pre, Overdrive, Grunge, Dark Side, Monster, Chipmunk, Lunar, Lo-Fi, Robot, Wizard, Alien et Telephone.
Parameter 1 - Tournez le potentiomètre MIDRANGE pour régler le premier
Parameter 2 - Tournez le potentiomètre HIGH pour régler le second paramètre du type de voix sélectionné (consultez le tableau des paramètres des voix, ci-après).
Level - Tournez le potentiomètre MASTER LEVEL pour contrôler le niveau du Preset du modèle sélectionné.
Paramètres des voix
Caracteré
Tube Pre
Overdrive
Param. I
Gain
Gain
Écran
GAIN
GRIN
Param. 2
Dé-esseur
Dé-esseur
Écran
| Caractère | Param. I | Écran | Param. 2 | Écran |
| Grunge | Gain | GRAIN | Dé-esseur | JE ESS |
| Dark Side | Souffle | BREATH | n/c | |
| Monster | Taille | SIZE | Dureté | GROWL |
| Chipmunk | Taille | SIZE | n/c | |
| Lunar | Plage | RANGE | n/c | |
| Lo-Fi | Gain | GRAIN | Caractère | SUBFRQ |
| Robot | Plage | RANGE | Caractère | EDGE |
| Wizard | Plage | RANGE | n/c | |
| Alien | Vitesse | RATE | Intensité | INTENS |
| Telephone | Caractère | SUBFRQ | Sibilance | SIBLNC |
Égaliseur (equalizer)
Le module EQ est un égaliseur 3 bandes (graves, mediums et aigus). La fréquence centrale de chaque bande peut varier en fonction du modèle sélectionné.
Bass - Tournez le potentiomètre LOW pour régler le niveau des graves.
Midrange - Tournez le potentiomètre MIDRANGE pour régler le niveau des mediums. Mid Frequency - Tournez le potentiomètre HIGH pour régler la fréquence du filtré moyen.
High - Tournez le potentiomètre MASTER LEVEL pour régler le niveau des aigus.
Noise gate (gate)
Le Noise Gate élimine les bruits parasites en absence de signal.
Gate On/Off - Tournez le potentiomètre LOW pour activer/désactiver le Noise Gate.
Threshold - Tournez le potentiomètre MIDRANGE pour sélectionner le seuil du Noise Gate. Plus la valeur est élevée, plus le signal nécessaire à l'ouverture du Noise Gate doit être fort.
Effets de modulation (effects)
Le module Mod Effects propose un besoin de plusieurs effets de modulation : Off, Chorus, Flanger, Phaser, Tremolo, Vibrato, Strobe, Doubler, Envelope, Pixelator, Detune, Pitch et Whammy. Lorsque la rangée Mod. Effects est sélectionnée, les paramètres suivants sont disponibles :
Type/Off - Tournez le potentiomètre LOW pour sélectionner un type d'effet et pour activer/désactiver l'effet.
Parameter 1 - Tournez le potentiomètre MIDRANGE pour régler le premier paramètre du type d'effet sélectionné (voir liste des paramètres dans la section suivante).
Parameter 2 - Tournez le potentiomètre HIGH pour régler le second paramètre de l'effet sélectionné (voir liste des paramètres dans la section suivante).
Mod Level - Tournez le potentiomètre MASTER LEVEL pour régler le niveau de l'effet.
Note : Vous ne pouvez utiliser qu'un seul effet de cette rangée à la fois.
Paramètres des effets de modulation
| Effet | Paramètre 1 | Paramètre 2 | Mod Level |
| Chorus | Vitesse | Profondeur | Niveau du signal traité |
| Flanger | Vitesse | Profondeur | Dosage effet/signal direct |
| Phaser | Vitesse | Profondeur | Dosage effet/signal direct |
| Tremolo | Vitesse | Profondeur | n/c |
| Vibrato | Vitesse | Profondeur | n/c |
| Strobe | Vitesse | Profondeur | n/c |
| Doubler | n/c | n/c | Niveau du signal traité |
| Envelope | Plage | Sensibilité | Dosage effet/signal direct |
| Pixelator | Intensité | Vitesse | Dosage effet/signal direct |
| Detune | Intensité | n/c | Niveau du signal traité |
| Pitch | Intensité | n/c | Dosage effet/signal direct |
| Whammy | Intensité | Dosage Whammy | Dosage effet/signal direct |
Délai (delay)
Le délambda enregistre une portion du signal reçu pour la mise ensuite en retard. L'enregistrement du délambda peut se répéter une fois ou plusieurs fois. Le module de délambda propose trois types d'effets de délambda : numérique (Digital), analogique (Analog) et Ping Pong.
Type /Off - Tournez le potentiomètre LOW pour sélectionner le type de salarié et pour activer/désactiver le salarié.
Delay Time - Tournez le potentiomètre MIDRANGE pour sélectionner le temps de retard.
Feedback - Tournez le potentiomètre HIGH pour sélectionner le nombre de répétitions du délai et le maintien de la répétition.
Delay Level - Tournez le potentiomètre MASTER LEVEL pour régler le niveau du décal.
Réverbération (reverb)
Lorsque vous appliquez de la réverbération à un signal, vous obtenez la sensation que le signal se développe dans un véritable espace acoustique. La réverbération est donc un outil essentiel pour les enregistrements musicaux.
Type/Off - Tournez le potentiomètre LOW pour sélectionner l'un des 8 types de réverbération et pour activer/désactiver l'effet de réverbération.
Decay - Tournez le potentiomètre MIDRANGE pour régler le temps de déclin de la réverbération.
Damping - Tournez le potentiomètre HIGH pour régler l'atténuation des aigus du signal de réverbération.
Reverb Level - Tournez le potentiomètre MASTER LEVEL pour régler le niveau d'entrée de l'effet de réverbération.
Liste des presets
| Number | Preset Name | Display Name | Number | Preset Name | Display Name |
| 1/41 | Vocal Delay | VOCJLY | 21/61 | Wizard | WIZZARD |
| 2/42 | Monster | MONSTER | 22/62 | Warm Tube Delay | TUBJLY |
| 3/43 | 50's Slapback Delay | SLAPJK | 23/63 | Distorted Tremolo | JSTREM |
| 4/44 | Grunge Vocal | GRUNGE | 24/64 | Karaoke Delay | KAROKE |
| 5/45 | Thicken | THICKN | 25/65 | Mars Man | MARS |
| 6/46 | Vocal Plate | PLATE | 26/66 | Whammy Man | WHAMMAN |
| 7/47 | Wah Voice | WAHVOIC | 27/67 | Big Verb | BIGVRB |
| 8/48 | Vibrato | VIBRTQ | 28/68 | Distorted Delay | JSTJLY |
| 9/49 | Tube Mic Preamp | TUBPRE | 29/69 | Helium | HELLOUM |
| 10/50 | Oh Yeah! | OHYEARH | 30/70 | Cyborg | CYBORG |
| 11/51 | Breathy | BRETHY | 31/71 | Billy Goat | GORT |
| 12/52 | 5th Up Pitch Shift | STH UP | 32/72 | Invaders | INVABR |
| 13/53 | Telephone | TELPHN | 33/73 | Megaphone | MEGPHN |
| 14/54 | Alvin | ALVIN | 34/74 | Chorus Verb | CHORVB |
| 15/55 | Strobovoice | STRODE | 35/75 | Wiggle | WIGGLE |
| 16/56 | Rich Detune | DETUNE | 36/76 | Monster Pong | MONPNG |
| 17/57 | Lo-Fi | LO FI | 37/77 | Robot | ROBOT |
| 18/58 | Phased Pong | PHSPNG | 38/78 | Stutterer | STUTTR |
| 19/59 | Compressed | CMPRSSI | 39/79 | Pixelator | PIXLTR |
| 20/60 | Dark Force | FORCE | 40/80 | Space Reverb | SPRCE |
Caractéristiques techniques
Entrée ligne : Asymétrique sur Jack mono 6,35 mm
Entrée CD : Entrée stéréo sur Jack stéréo 6,35 mm
Entrée micro : Symétrique sur XLR
Sortie micro : Symétrique sur XLR
Sortie stéreo : Sortie stéreo sur Jack stéreo 6,35 mm
Sortie casque : Sortie stéreo sur mini-Jack stéreo 3,5 mm
Convertisseur A/N/A : Delta Sigma 24 bits
Fréquence d'échantillonnage : 44,1 kHz
Bande passante : 20 - 20 kHz +0, -3 dB
Rapport signal/bruit : 97 dB (mesure pondérée A);
réf. = niveau max., Largeur de
bande 22 Hz
Bruit équivalent rapporté en entrée : 120 dB (mesure pondérée A),
Impédance source 150 Ohms, Largeur
de bande 22 kHz
DHT : Inférieure à 0,04 % (1 kHz)
Mémoire : 40 Présents utiliser/40 Présents d'usine
Alimentation : 9V ca; I,3 A (PS0913)
Consommation électrique : 10 Watts
Dimensions : 21,6 (L) × 33 (l) × 5,7 (H) mm
Poids : 1,69 kg
Tél. : (801) 566-8800 FAX : (801) 566-7005
Distribution internationale
Tél. : (801) 566-8800 FAX : (801) 566-7005
DigiTech et Vocal 300 sont des marques déposées de
Imprimé aux États-Unis 10/2001
Fabriqué aux États-Unis
Vocal 300 Mode d'emploi 18-1316-A
Retrouvez-nous sur le site Internet DigiTech :
http://www.digitech.com
