USB INSTALL - Interface audio USB DIGITECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio USB
Marque	DIGITECH
Modèle	USB INSTALL
Fonctions principales	Interface audio USB, MIDI, éditeur de presets X-Edit, enregistrement multipiste avec Pro Tracks
Connectivité	USB 1.1/2.0, ports MIDI intégrés
Alimentation	Via port USB (bus-powered)
Compatibilité système	Windows XP, Windows 2000
Logiciels inclus	Pro Tracks, X-Edit Editor/Librarian, pilotes USB
Dimensions approximatives	100 mm x 60 mm x 20 mm
Poids approximatif	100 g
Matériau du boîtier	Plastique moulé
Entretien et nettoyage	Essuyer avec un chiffon doux sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité, aux liquides ou aux températures extrêmes. Débrancher avant de nettoyer.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le service après-vente.
Informations générales	Interface audio USB professionnelle pour guitare, basse et production musicale. Compatible avec la plupart des logiciels d'enregistrement.

FOIRE AUX QUESTIONS - USB INSTALL DIGITECH

Comment installer les pilotes USB DIGITECH ?

Plateforme le processeur DIGITECH USB sous tension, connectez-le à l'ordinateur avec le câble USB fourni. Sous Windows, attendez la détection automatique. Ensuite, insérez le CD-ROM, lancez Démarrer > Exécuter et tapez d:\instmenu.exe, puis sélectionnez USB Audio MIDI Drivers et suivez les instructions.

Pourquoi mon ordinateur ne reconnaît-il pas l'interface USB ?

Assurez-vous d'abord que le périphérique est sous tension et que le câble USB est bien branché. Vérifiez que les pilotes sont installés correctement en allant dans le Gestionnaire de périphériques. Si des points d'exclamation jaunes apparaissent, réinstallez les pilotes en suivant la procédure d'installation.

Comment configurer Pro Tracks pour utiliser l'interface DIGITECH ?

Lancez Pro Tracks, allez dans Options > Audio, onglet Drivers. Sélectionnez DigiTech USB 1-2 In/Out pour les entrées et sorties. Assurez-vous que l'horloge maître est réglée sur DigiTech USB 1-2 In/Out. Cliquez sur Wave Profiler pour finaliser la configuration.

Le logiciel X-Edit ne s'installe pas, que faire ?

X-Edit nécessite Microsoft .NET Framework. Assurez-vous qu'il est installé ou laissez l'installateur le faire automatiquement. Désactivez temporairement votre antivirus avant l'installation, car il peut interférer. Redémarrez l'ordinateur si nécessaire, puis réexécutez le menu d'installation (d:\instmenu.exe) et sélectionnez DigiTech X-Edit.

Comment utiliser l'interface comme contrôleur de transport dans Pro Tracks ?

Dans Pro Tracks, allez dans Options > Control Surfaces. Cliquez sur le bouton + et sélectionnez DigiTech Hands Free dans le menu déroulant. Vérifiez que les ports d'entrée/sortie sont réglés sur DigiTech USB Control et validez. La surface de contrôle est alors active.

Puis-je utiliser cette interface avec Windows 10 ?

Cette interface a été conçue pour Windows XP/2000. Son utilisation avec Windows 10 n'est pas garantie. Il est possible que les pilotes ne soient pas compatibles. Nous vous recommandons de vérifier sur le site web de DIGITECH si des pilotes plus récents sont disponibles.

Comment basculer la sortie audio entre l'interface et la carte son intégrée ?

Allez dans le Panneau de configuration Windows, section Son. Sous l'onglet Lecture, sélectionnez votre carte son comme périphérique par défaut, ou l'interface DIGITECH si vous voulez que les sons Windows passent par l'interface. De même, sous l'onglet Enregistrement, choisissez le périphérique par défaut pour l'entrée audio.

Que faire si le son est saccadé ou présente des clics ?

Augmentez la taille du tampon audio dans Pro Tracks : Options > Audio, onglet Drivers, réglez la latence sur une valeur plus élevée (ex: 256 ou 512 échantillons). Fermez les autres applications gourmandes en ressources. Vérifiez également que le câble USB n'est pas défectueux.

Comment réinitialiser l'interface aux réglages d'usine ?

Cette interface ne possède pas de fonction de réinitialisation matérielle. Pour restaurer les presets d'usine, utilisez le logiciel X-Edit : connectez l'interface, lancez X-Edit, chargez la banque d'usine depuis le disque d'installation et transférez-la vers l'interface.

Puis-je utiliser l'interface sans le CD-ROM fourni ?

Le CD-ROM contient les pilotes et logiciels nécessaires. Sans lui, vous devrez télécharger les pilotes depuis le site web de DIGITECH (si disponibles). Le logiciel Pro Tracks et X-Edit ne sont pas disponibles séparément. Conservez le CD en lieu sûr.

MODE D'EMPLOI USB INSTALL DIGITECH

Guide d'installation logicielle

RPx400

Vx400

Drivers USB pour Windows® XP/2000

X-Edit™ Editor/Librarian pour Windows® XP/2000

Nous tenons à vous remercier d'avoir choisi ce processeur DigiTech USB. Ce guide d'installation contient les informations nécessaires à l'installation des Drivers USB, de X-Edit Editor/Librarian et de Pro Tracks. Suivez les instructions avec soin pour vous assurer une installation correcte de ces composants.

A. Installation de Pro Tracks

1. Démarrez votre ordinateur. Fermez tous les programmes en cours d'exécution. Placez le CD-ROM Pro Tracks dans le lecteur de CD-ROM.
2. Si le démarrage automatique est activé, le menu d'installation de Pro Tracks s'ouvre automatiquement, affichant plusieurs boutons. Si le menu ne s'affiche pas automatiquement, vous pouvez l'ouvrir en sélectionnant Démarrer > Exécuter et en saisissant d:\Autorun.exe (d:\ étant la lettre affectée à votre lecteur de CD-ROM).
3. Cliquez sur le bouton Install Pro Tracks et suivez les instructions d'installation. Si DirectX 8.1+ n'est pas installé, l'installateur automatique le fait pour vous. Si DirectX est déjà installé, vous devrez redémarrer votre ordinateur et revenir à l'étape 1.

REMARQUE : Si vous quittez le programme d'installation sans terminer l'installation, sélectionnez Démarrer > Exécuter et saisissez d:\Autorun.exe (d:\ étant la lettre affectée à votre lecteur de CD-ROM), puis cliquez sur OK. Ceci ouvre à nouveau le menu d'installation. Cliquez sur le bouton Install Pro Tracks pour relancer l'installation.

1. Lorsque la fenêtre Installation terminée s'affiche, désélectionnez les cases Lancer Pro Tracks et Lisez-moi, puis cliquez sur le bouton Terminer.
2. Cliquez sur le bouton Quitter de l'écran d'installation de Pro Tracks.

B. Installation des Drivers USB DigiTech

Vous devez installer les Drivers USB pour établir la connexion entre votre processeur DigiTech USB et votre ordinateur. Les procédures d'installation sont différentes pour Windows XP et Windows 2000. Suivez les instructions dans les sections correspondantes.

Windows XP

1. Placez votre processeur DigiTech USB sous tension.
2. Retirez l'étiquette de mise en garde du port USB.
3. Connectez le câble USB fourni entre votre ordinateur et le processeur USB.
4. Vous pouvez voir plusieurs messages s'afficher indiquant que votre ordinateur a trouvé un nouveau périphérique USB. Il y a plusieurs messages car le processeur utilise quatre Drivers USB : deux périphériques MIDI et deux périphériques audio.
5. Attendez que Windows trouve et identifie tous les périphériques USB DigiTech. Lorsque le message "Your new hardware is installed and ready to use" s'affiche, Windows a terminé la détection. Cependant, l'installation du logiciel N'EST PAS terminée.
6. Allez dans Démarrer > Panneau de configuration. Double-cliquez sur l'icône Système. Cliquez sur l'onglet Matériel dans la fenêtre Propriétés système. Dans Gestionnaire de périphériques, cliquez sur le bouton Signature des Drivers. Notez les réglages (Attention) car il se peut que vous souhaitiez les initialiser après l'installation des Drivers. Sélectionnez l'option Ignorer et cliquez sur le bouton OK. Cliquez à nouveau sur OK pour fermer la fenêtre Propriétés système.
7. Placez le CD X-Edit dans le lecteur de CD-ROM. Le menu d'installation doit s'afficher automatiquement. Si le menu ne s'affiche pas automatiquement, vous pouvez l'ouvrir en sélectionnant Démarrer > Lancer et saisissez d:\instmenu.exe (d:\ étant la lettre affectée à votre lecteur de CD-ROM) — cliquez sur OK.

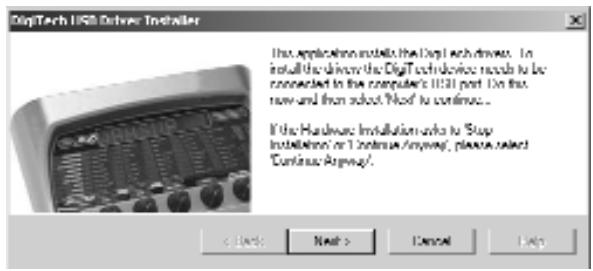

8. Sélectionnez USB Audio MIDI Drivers dans le menu. La fenêtre suivante s'affiche :

1. Cliquez sur le bouton Next. L'installation peut prendre plusieurs minutes. Une fois le Driver installé, la fenêtre suivante s'affiche :

1. Cliquez sur le bouton Finish. Reprenez à l'étape 6 si vous souhaitez replacer l'option de signature du Driver sur son réglage initial.

Windows 2000

REMARQUE : NE PAS connecter le processeur DigiTech USB à votre ordinateur tournant sous Windows 2000 AVANT que les Drivers DigiTech USB soient installés. Ceci peut causer une instabilité de Windows.

1. Veillez à ce que le processeur DigiTech USB ne soit PAS relié à l'ordinateur.
2. Allez dans Démarrer > Panneau de configuration. Double-cliquez sur l'icône Système. Cliquez sur l'onglet Matériel dans la fenêtre Propriétés système. Dans Gestionnaire de périphériques, cliquez sur le bouton Signature des pilotes. Notez les réglages (Attention) car il se peut que vous souhaitiez les initialiser après l'installation des pilotes. Sélectionnez l'option Ignorer et cliquez sur le bouton OK. Cliquez à nouveau sur OK pour fermer la fenêtre Propriétés système.
3. Placez le CD X-Edit dans le lecteur de CD-ROM. Le menu d'installation doit s'afficher automatiquement. Si le menu ne s'affiche pas automatiquement, vous pouvez l'ouvrir en sélectionnant Démarrer > Exécuter et en saisissant d:\instmenu.exe (d:\ étant la lettre affectée à votre lecteur de CD-ROM) — cliquez sur OK.

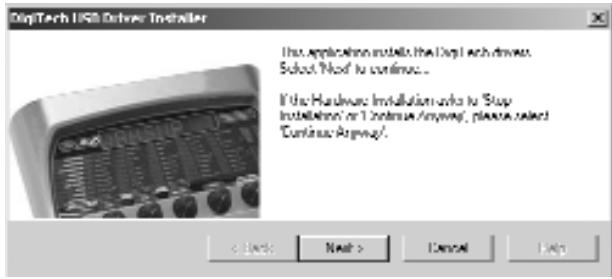

4. Sélectionnez USB Audio MIDI Drivers dans le menu qui s'affiche. La fenêtre suivante apparaît :

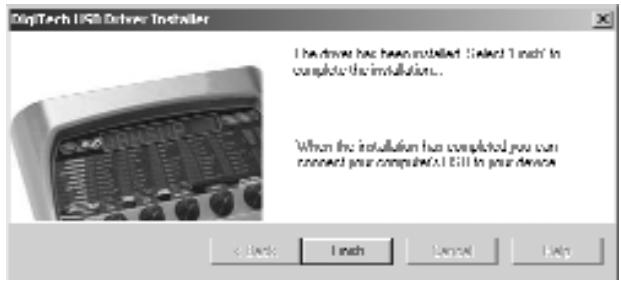

1. Cliquez sur le bouton Next. L'installation peut prendre plusieurs minutes. Une fois le pilote installé, la fenêtre suivante s'affiche :

1. Cliquez sur le bouton Finish.

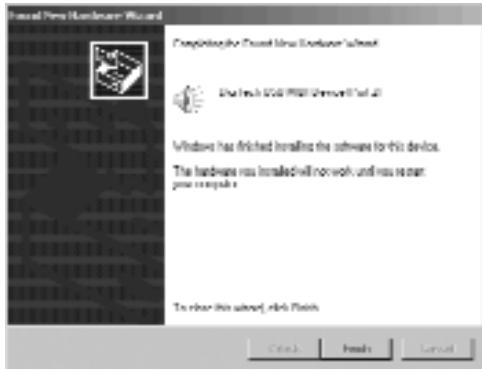

2. Connectez votre périphérique DigiTech USB à l'ordinateur avec le câble USB fourni. La fenêtre suivante s'affiche :

1. Cliquez sur le bouton Finish. La fenêtre suivante s'affiche :

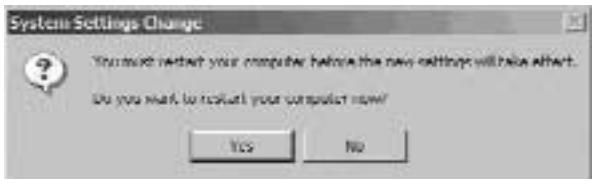

1. Vous n'avez PAS ENCORE BESOIN de redémarrer votre ordinateur. Cliquez sur le bouton No. La fenêtre suivante s'affiche :

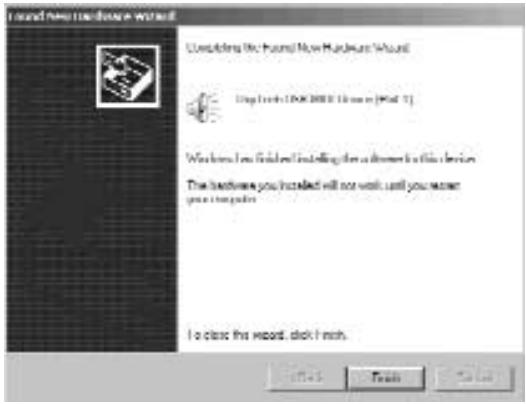

1. Cliquez sur le bouton Finish. La fenêtre suivante s'affiche :

1. Vous n'avez PAS ENCORE BESOIN de redémarrer votre ordinateur. Cliquez sur le bouton No. La fenêtre suivante s'affiche :

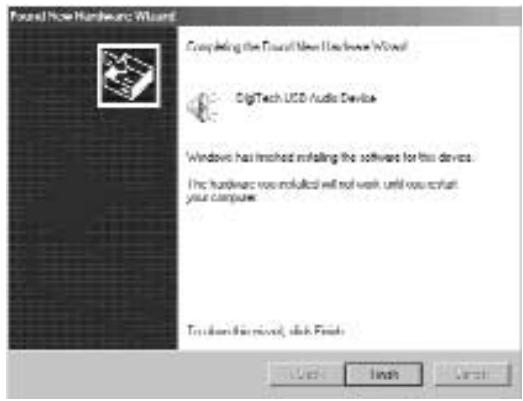

1. Cliquez sur le bouton Finish. La fenêtre suivante s'affiche :

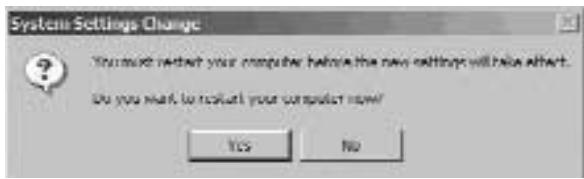

1. Répétez les étapes 11 et 12. La fenêtre suivante s'affiche :

1. Cliquez sur le bouton Yes et votre ordinateur redémarre. L'installation du Driver DigiTech USB est terminée.
2. Cliquez sur le bouton Finish. Revenez à l'étape 2 si vous souhaitez régler à nouveau l'option de signature de Driver sur sa valeur initiale.

C. Configuration Audio et MIDI sous Windows

Lorsque vous installez les Drivers DigiTech USB Audio et MIDI, il se peut que Windows les ait automatiquement sélectionnés comme sorties audio et MIDI par défaut. Cela signifie que les sons de Windows sont transférés à votre processeur DigiTech USB. Vous devez vérifier ces réglages.

Windows XP

1. Sélectionnez Démarrer > Panneau de configuration > Son et périphériques audio.
2. Sélectionnez l'onglet Audio.
3. Dans Lecture sonore > Périphérique par défaut, ouvrez le menu déroulant et vérifiez que la carte son de votre ordinateur est sélectionnée.
4. Dans Enregistrement sonore > Périphérique par défaut, ouvrez le menu déroulant et vérifiez que la carte son de votre ordinateur est sélectionnée.
5. Dans Lecture MIDI > Périphérique par défaut, ouvrez le menu déroulant et vérifiez que votre périphérique MIDI est sélectionné.

Windows 2000

1. Sélectionnez Démarrer > Réglages > Panneau de configuration.
2. Sélectionnez Sons et Multimédia.
3. Sélectionnez l'onglet Audio.
4. Dans Lecture sonore > Périphérique préféré, ouvrez le menu déroulant et vérifiez que votre carte son est sélectionnée.
5. Dans Enregistrement sonore > Périphérique préféré, ouvrez le menu déroulant et vérifiez que votre carte son est sélectionnée.
6. Dans Lecture MIDI > Périphérique préféré, ouvrez le menu déroulant et vérifiez que votre périphérique MIDI est sélectionné.

Vous n'avez besoin de modifier ces options qu'une fois les pilotes installés. Nous modifierons plus tard les réglages de Pro Tracks pour qu'il fonctionne avec votre processeur DigiTech USB — en audio et en MIDI.

Vous êtes maintenant prêt à utiliser votre processeur DigiTech USB pour enregistrer sur Pro Tracks. Vous pouvez passer à l'étape suivante et installer le logiciel X-Edit/Librarian. Si vous souhaitez enregistrer dès maintenant, passez à la section Configuration du contrôle par le processeur DigiTech USB.

D. Installation du logiciel DigiTech X-Edit

L'installation de X-Edit vous permet d'éditer et de sauvegarder les préréglages sur votre ordinateur. Quittez tous les programmes qui tournent sur l'ordinateur avant de lancer l'installation de X-Edit.

REMARQUE : X-Edit nécessite que Microsoft .NET Framework soit installé. Ce logiciel est automatiquement installé par X-Edit, s'il n'est pas sur votre ordinateur. Pour vous assurer que .NET s'installe correctement, Microsoft recommande de désactiver votre antivirus avant l'installation. Une fois .NET et X-Edit installés, vous pouvez réactiver votre logiciel de protection antivirus.

ATTENTION : Si vous utilisez Windows 2000 et McAfee AntiVirus, lisez les remarques suivantes :

Si vous utilisez McAfee Antivirus, Microsoft recommande de le désinstaller complètement (ET PAS de uniquement le désactiver). McAfee interfère avec l'installation de Microsoft .NET et doit être supprimé pour assurer une installation fiable. Une fois l'installation de .NET et de X-Edit terminée, vous pouvez réinstaller McAfee et activer à nouveau votre protection antivirus.

1. Revenez au menu d'installation. S'il n'est plus ouvert, vous pouvez l'ouvrir en sélectionnant Démarrer > Lancer et en saisissant d:\instmenu.exe (d:\ étant la lettre affectée à votre lecteur de CD-ROM), et sélectionnez DigiTech X-Edit.
2. L'installateur cherche Microsoft .NET Framework sur votre ordinateur. S'il le trouve, vous pouvez passer à l'étape 5. S'il ne le trouve pas, l'installateur .NET se lance. Suivez les instructions à l'écran. Ceci peut prendre quelques minutes. La barre de progression peut recommencer plusieurs fois. C'est normal.
3. Lorsque l'installateur .NET a terminé, vous devez redémarrer votre ordinateur si vous utilisez Windows 2000. Sinon, passez à l'étape suivante. APRÈS avoir redémarré l'ordinateur, l'installateur doit automatiquement continuer. Sinon, revenez à l'étape 2.
4. Lorsque la fenêtre Welcome to the Installation Wizard for DigiTech X-Edit 1.0 s'affiche, cliquez sur le bouton Next.
5. Remplissez les informations client. Sélectionnez « Anyone who uses this computer » pour que tous les utilisateurs puissent accéder à X-Edit. Sélectionnez « Only for me » si vous souhaitez être le seul à pouvoir accéder à X-Edit. Cliquez sur le bouton « Next ».
6. Dans l'écran suivant, cliquez sur le bouton « Install ».
7. Lorsque l'installation est terminée, cliquez sur le bouton « Finish ».

X-Edit est maintenant installé sur votre ordinateur. Si vous avez désactivé ou fermé votre logiciel antivirus, vous pouvez le réinstaller ou l'activer à nouveau. Si vous souhaitez éditer des presets, assurez-vous que le processeur DigiTech USB est sous tension et connecté à votre ordinateur par le câble USB. Vous pouvez alors lancer X-Edit.

E. Configuration du processeur DigiTech USB dans Pro Tracks

1. Lancez Pro Tracks. Lors du premier lancement de Pro Tracks, l'utilitaire Wave Profiler contrôle et configure vos périphériques d'E/S audio. Cliquez sur le bouton « OK » lorsque ces tests sont terminés.
2. Lorsque l'écran vous demande d'enregistrer votre logiciel Pro Tracks, prenez le temps de remplir la feuille d'enregistrement.
3. Si la fenêtre « Tip of the Day » s'affiche, cliquez sur le bouton « Close ».
4. Si aucune sortie MIDI n'est sélectionnée, la fenêtre « No MIDI Outputs Selected » s'affiche. Cliquez sur le bouton « Choose MIDI Outputs Now ». La fenêtre « MIDI Devices » s'ouvre. Si la fenêtre « No MIDI Outputs Selected » ne s'affiche pas, sélectionnez Options > MIDI Devices.
5. Dans « Inputs » et « Outputs », sélectionnez « DigiTech USB Control ». Ne sélectionnez pas « DigiTech USB X-Edit » ou une autre option. Cliquez sur « Move Selected Devices to Top ».
6. Cliquez sur le bouton « OK » — la fenêtre se ferme.
7. Si la fenêtre « Quick Start » s'affiche, cliquez sur le bouton « Close ».

F. Configuration du processeur DigiTech USB pour l'enregistrement dans Pro Tracks

1. Dans Pro Tracks, sélectionnez Options > Control Surfaces. La fenêtre Control Surfaces s'affiche.
2. Cliquez sur le bouton jaune + pour ajouter une nouvelle surface de contrôle. La fenêtre Control Surface Settings s'ouvre.
3. Dans le menu déroulant Control Surface, sélectionnez DigiTech Hands Free. Vérifiez que les réglages Input et Output port indiquent toujours DigiTech USB Control. Sinon, modifiez-les.
4. Cliquez sur le bouton OK. DigiTech Hands Free doit maintenant afficher Connected Surface dans la fenêtre Control Surfaces.
5. Cliquez sur le bouton Close.

Pro Tracks peut maintenant répondre à votre processeur DigiTech USB pour les fonctions d'enregistrement automatisées.

G. Configuration de Pro Tracks pour l'audio du processeur DigiTech USB

1. Dans Pro Tracks, sélectionnez Options > Audio. La fenêtre Audio Options s'affiche. Cliquez sur l'onglet Drivers.
2. Dans les réglages Input Drivers, sélectionnez DigiTech USB 1-2 In/Out et DigiTech USB 3-4 In Only et désélectionnez toutes les autres options.
3. Dans le réglage Output Drivers, sélectionnez DigiTech USB 1-2 In/Out et désélectionnez toutes les autres options. NE PAS sélectionner DigiTech USB 3-4 Input Only.
4. Cliquez sur le bouton OK.
5. Cliquez sur le bouton OK lorsque la fenêtre indiquant que les réglages seront sauvegardés lors du prochain démarrage s'affiche.
6. Fermez Pro Tracks. Lorsque l'ordinateur vous demande de sauvegarder les modifications, cliquez sur le bouton No.
7. Redémarrez Pro Tracks.
8. Fermez les fenêtres Tip of the Day et Quick Start si elles s'affichent.
9. Dans Pro Tracks, sélectionnez Options > Audio.
10. Vérifiez que les réglages Playback et Record Timing Master sont paramétrés sur DigiTech USB 1-2 In/Out. Si ce n'est pas le cas, sélectionnez cette option maintenant.
11. Réglez le paramètre Virtual Mains sur 2.
12. Cliquez sur le bouton Wave Profiler en bas.
13. Cliquez sur le bouton Yes pour continuer les tests.
14. Lorsque l'opération de test est achevée avec succès, cliquez sur le bouton OK.
15. Cliquez sur le bouton OK pour fermer la fenêtre Audio Options, si elle est toujours ouverte.
16. Nous vous conseillons d'activer la fonction de sauvegarde automatique. Allez dans Options > Global et sélectionnez l'onglet General. Dans le champ Auto save every, saisissez 10 minutes et cliquez sur le bouton OK.

Vous pouvez maintenant enregistrer dans Pro Tracks. Félicitations !
