| Type de produit | Multi-effet à double DSP pour guitare |
| Marque | DIGITECH |
| Modèle | S200 |
| Poids | 1,91 kg |
| Alimentation | Intégrée, 10 W, tension secteur selon pays |
| Fréquence d'échantillonnage | 46,875 kHz |
| Convertisseur A/N | 20 bits, suréchantillonnage 128 fois |
| Convertisseur N/A | 20 bits, suréchantillonnage 128 fois |
| Traitement interne du signal | 24 bits |
| Bande passante | 20 Hz - 20 kHz (±0,5 dB) |
| Rapport signal/bruit | 96 dB (pondéré A) |
| Distorsion harmonique totale | Inférieure à 0,008 % |
| Entrées | 2 stéréo asymétriques en jack 6,35 mm (niveau max. +18 dBu) |
| Sorties | 2 stéréo à impédance symétrique en jack 6,35 mm (niveau max. +18 dBu) |
| MIDI | Réception Program Change, Program Dump et contrôleurs continus |
| Mémoire | 99 programmes d'usine + 99 programmes utilisateur |
| Effets disponibles | Modulation (chorus, flanger, phaser, trémolo, panner, simulateur HP), transposition (pitch shifter, détune), délai (mono, stéréo, 2-Tap, karaoké), réverbération (hall, pièce, salle, plaque, chambre, cathédrale, stade, avec gate, inversée), vocoder, modulateur en anneau, compresseur, dé-esseur |
| Écran | Grand écran spécial avec contraste réglable |
| Pédalier compatible | Digitech FS-300 (optionnel) |
| Entretien | Nettoyer avec un chiffon sec. Éviter l'humidité et les liquides. |
| Sécurité | Ne pas ouvrir l'appareil. Débrancher lors d'un orage. Utiliser uniquement le cordon secteur fourni. |
FOIRE AUX QUESTIONS - S200 DIGITECH
Questions des utilisateurs sur S200 DIGITECH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Effets pour guitare au format PDF gratuitement ! Retrouvez votre notice S200 - DIGITECH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S200 de la marque DIGITECH.

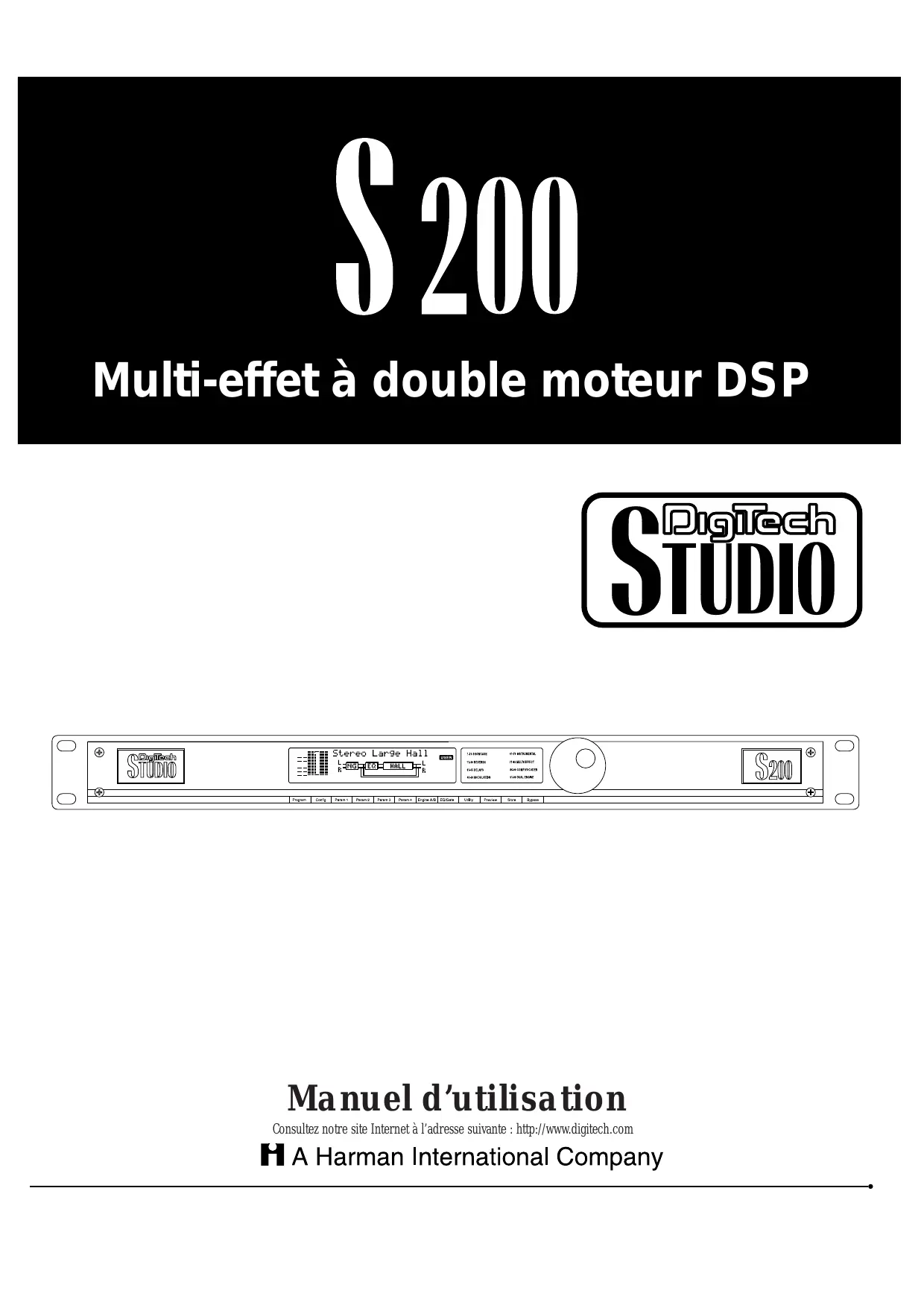

MODE D'EMPLOI S200 DIGITECH
Multi-effet à double moteur DSP
DigTech
STUDIO
ATTENTION: RISQUE D'ÉLECTROCUTION - NE PAS OUVRIR
ATTENTION
RISQUE D'ÉLECTROCUTION NE PAS OUVIRI
ATTENTION: POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, ÉVITEZ LA PROXIMATE DE LIQUIDES OU D'HUMIDITÉ
Les symboles indiqués ci-dessus vous indiquent un danger électriche potentiel. L'éclair indique la présence de tensions électriques dangereuses dans l'appareil. Le point d'exclamation indique à l'utilisteur la nécessité de consulter le manuel d'utilisation.
Ces symboles vous indiquent que l'appareil ne contient aucune piece susceptible d'être remplaçée par l'utilisateur. Ne pas ouvrir l'appareil. N'essayez pas de réparer vous-même l'apparéil mais consultez un personnel qualifié. Louverture du boitier annule systématiquement la garantie constructeur. Evitez demettre l'apparéil en contact avec des liquides. En cas d'infiltration de liquide dans l'apparéil, placez-le immédiametèt hors tension et confiez-le à un service de maintenance compétent ou à votre revendeur habitual. Déconnectez l'apparéil du secteur pour éviter tout dommage lors d'un orage.
U.K. MAINS PLUG WARNING
LIQUIDES ET HUMIDITE: L'appareil ne doit pas être utilisée à proximite de liquides ou dans un endroit humide (salde de péné, évier, sous-sol humide, prises d'une piscine, etc). Veillez à ce qu'un object ou liquide ne penétique dans l'apparéil par les ouies de ventilation.
SECTEUR: L'appareil doit imperativement être connecté à un réseau secteur de la tension correspondant à cette inscrite dans le manuel ou sur l'appareil.
MISE À LATERRE OU POLARISATION : Veillez à ne pas modifier la mise à la terre ou la polarisation de l'appareil.
PROTECTION DU CORDON SECTEUR : Veillez à organiser les cordons secteur de sorte qu'il ne soit pas possible de marcher dessus. Vérifie que les cordons ne soient pas pincés par des objets placés au-dessus ou à côte. Veillez au bon dégagement du cordon sur la prise secteur murale (ou multiprise) ainsi que du côte de l'appareil.
MAINTENANCE : Afin de réduire les risques d'incendie ou d'électrocution, vous ne devez réalier sur l'appareil que les opérations décrites dans le manuel d'utilisation. Les opérations de maintenance doivent être confiées à un service compétent.
POUR LES APPAREILS EQUIPÉS D'UN FUSIBLE ACCESSIBLE DE
L'EXTERIEUR: Remplacez le faisible uniquement par un faisible du meme type et de meme valeur.
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Cet apparéil est conforme aux caractéristiques portées sur la déclaration de conformité (page suivante). L'utilisation est sujette aux deux conditions suivantes :
Cet apparéil ne cause aucune interférence dangereuse.
- Cet apparéil accepte toute interférence reçue dont celles pouvant entrainer un dysfonctionnement. Éviter toute utilisation de cet apparéil dans une zone soumise à d'importants champs electromagnetiques.
- Utilisez uniquement des cables blindés.
CONSIGNES DE SECURITÉ
APPAREILS POURVUS D'UN CORDON SECTEUR.
ATTENTION: CET APPAREIL DOIT ÉTRE RACCORDÉ À LA TERRE.
Les cables du cordon secteur sont reperes par couleurs :
VERT et JAUNE - Terre
BLEU - Neutre
MARRON - Phase
Les couleurs utilisées par le cordon secteur de cet(AP)quevent etre differentes de celles utilisées par voire embase secteur :
- Le cable de couleur jaune et verte doit être connecté au plot repéré par la lettuce E (ou le symbole de la terre) ou de couleur verte ou jaune et verte.
- Le cable bleu doit être raccordé au plot N ou noir de l'embase.
- Le cable marron doit être connecté au plot L ou rouge de l'embase secteur.
Cet apparéil peut nécessiter l'utilisation d'un type différent de cordon secteur, d'une liaison différente, voire les deux, selon la source utilisée lors de l'installation. Si vous devez modifier la fiche, consultez un personnel qualifié (code des couleurs indiqué dans le tableau ci-dessous). Le cable jaune/vert doit être directement connecté au chassis de l'apparéil.
| CONDUCTEUR | CODE DE COULEURS | ||
| L | Phase | Marron | Noir |
| N | Neutre | Bleu | Blanc |
| © | Terre | Jaune/Vert | Vert |
ATTENTION : En cas de découvert de la terre, l'appareil peut présenter ou causeur des dysfonctionnements pouvant entrainer des accidents graves ou mortels lors de contact simultané entre le chassi et la terre.
DECLARATION DE CONFORMITE
Nom du fabricant : Digitech Studio
Adresse du fabricant : 8760 S. Sandy Parkway
Sandy, Utah 84070, USA
déclare que le produit :
Nom du produit : S-200
Options : Toutes
est conforme aux normes suivantes :
Sécurité : EN 60065 (1993)
IEC 65 (1985) avec amendements 1, 2 & 3
EMC： EN55013(1990)
EN 55020 (1991)
Informations supplémentaires :
Le produit ci-joint est conforme à la norme sur les appareils à basse tension 73/23/EEC et à la norme EMC 89/336/EEC celle que modifiée par la norme 93/68/EEC.
Digitech Studio
Effectif au 1er mai 1998
Contact europeen : Voitre revendeur local ou
Bureau des ventes internationales
3 Overlook Drive #4
Amherst, New Hampshire 03031, USA
Tel:603.672.4244
Fax:603.672.4246
Table des matières
Informations de sécurité
Déclaration de conformité I
Table des matieres. II
Chapitre 1 - Introduction
Felicitations 1
Éléments inclus 1
Ca acteristiques du S-200 1
Garantie 2
Présentation du S-200 3
Face avant 3
Face arriere 4
Chapitre 2 - Utilisation et édition
Mode de programmation 5
Choix du nom des programmes (...) 5
Selection des configurations d'effets 6
Édition des DSP A et B 6
Selection et edition des effets 6
Réglages d'égalisation et de Noise Gate 7
Suppression du signal non traité 8
Réglage du contraste de l'écran 9
Fonctions MIDI 9
Selection du canal MIDI 9
Informations sur les CC MIDI 10
Chapitre 3 - Effets et paramètres
Effets de modulation 11
Transposition. 12
Délai 12
Réverbération 13
Autres effets (Vocoder, modulateur en anneau,
compresseur et de-esseur) 14
Chapitre 4 - Annexes
Initialisation du S-200 15
Configuration du pédalier 16
Caracteristiques techniques 17
Listedesprogrammes 18
Chapitre - 1 Introduction
Felicitations...
Nous vous remercions de la confiance que vous nous temoignez en choisisant le multi-effet Digitech Studio S-200. Le S-200 permet un double traitement par deux DSP avec affectations des entrées et sorties stéreo. Le S-200 offre une palette complète d'effets numériques de qualité studio adaptés aussi bien au studio qu'à la scène : le S-200 est une veritable centrale multi-effet.
Ce manuel vous permettra d'assimiler les puissantes fonctions du S-200. Lizez-le attentivement. Lorsque vous vous serez familiarise avec l'appareil, essayez de nouvelles combinaisons d'effets afin d'utiliser tout le potentiel du S-200. Merci de votre confiance.
Cet apparéil a été assemblé et emballé avec soin dans nos usines. Avant d'aller plus loin, vérifie que l'emballage contient les éléments suivants :
(1) Mode d'emploi du S-200
(1) Multi-effet à double DSP Digitech Studio S-200
(1) Cordon secteur
Veillez à conserver les emballages d'origine. Ils ont été conçus pour protéger cet apparéil contre tout dommage évientuel lors du transport. En cas d'assistance technique, veillez utiliser ces mêmes emballages.
Caracteristiques :
- Entreés et sorties stéreo
- Traitement par double DSP
Grand écran spécial
Résolution interne 24 bits, gestion des données 48 bits
Rapport signal / bruit de 96 dB - Module d'effets de Vocoder
5 configurations d'affection des effets
- Effets studio de réverbération et de modulation
Convertisseurs A/N et N/A 20 bits
- Contrôles de Program Change MIDI et de CC
Pedalier
- Compresseur et déesseur
Garantie
Les produits Digitech sont fabriqués avec le plus grand soin. Les conditions de garantie dépendant des conventions propres à chaque pays de distribution. Pour tout renseignement supplémentaire concernant les conditions de garantie en vigueur dans votre pays, veillez contacter notre revendeur.
DigiTech Studio™ et S-200™ sont de marques déposées de Harman Music Group Incorporated.
NOTE : Les informations contenues dans ce manuel sont sujettes à modifications sans préavis. Certaines de ces informations peuvent s'avérer inexactes du fait de modifications non répertoriées sur le produit ou le système d'exploitation depuis l'impression de ce manuel. Les informations imprimées dans ce manuel annulent et replacent les précédentes.

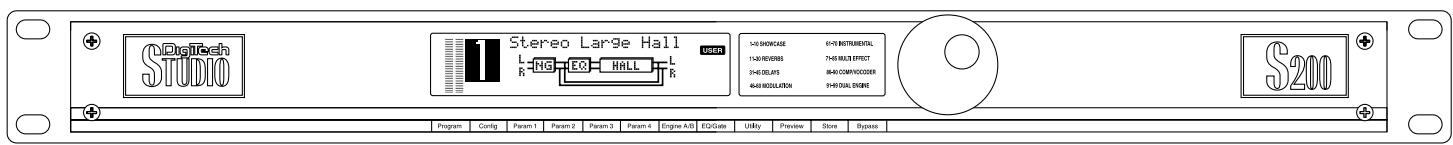

Présentation du S-200

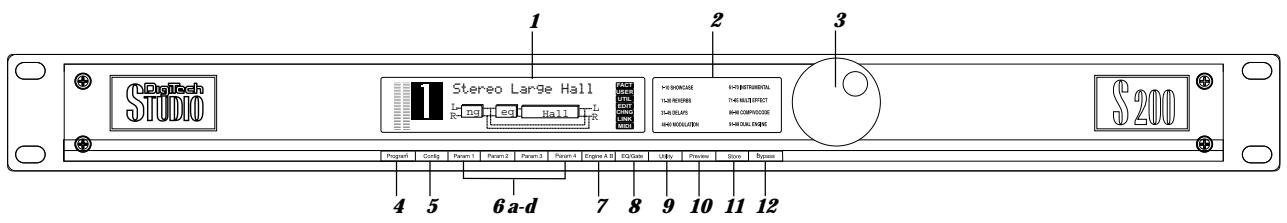

Face avant
1) Écran - Ce grand écran spécial vous permet de receivevoir des informations concernant la programmation et l'utilisation du S-200. Ces informations comportent les types d'effet, les paramètres et toutes les fonctions du mode utilisaires, y compris le contraste, le niveau sans traitement, les informations de programme MIDI, l'initialisation d'usine et la configuration du pédalier.
2) Descriptions des programmes - Cette liste ennumère les 99 programmes d'usine du S-200.
3) Molette de données/programmes - En mode programmation, cette molette est utilisé pour passer d'un programme à l'autre. En mode édition, elle sert à selectionner les effets et à modifier les paramétres.
4) Touche Program - Cette touche permet de repasser en mode de programmation.
5) Touche Configuration - Cette touche permet de selectionner le mode configuration. Utilisez alors la molette de données pour selectionner une configuration différente pour le programme selectionné.
6 a-d) Touches d'edition des paramètres d'effets - En mode édition et utilisaires, ces quatre touches associées à la molette de données vous permettent de réaliser l'édition de tous les paramètres des effets.
7) Touche selection Engine A/B - Cette touche permet de selectionner successivement les effets DSP Engine A et B, dans les configurations d'effets 2-5. Lorsque vous avez appuyé sur la touche et qu'un effet DSP est selectionné, utilisez la molette de données pour selectionner l'effectus utilisé par ce module.
8) Touche EQ/Gate - Cette touche ( combinée aux quatre touches de paramètres ) permet de régler le correcteur 3 bandes ainsi que le seuil et le rétablissement du Noise Gate. Appuyez une fois sur la touche pour selectionner le correcteur ; appuyez à deux reprises pour selectionner le Noise Gate.
9) Touche Utility - Cette touche permet d'acceder à toutes les fonctions du mode utilisaires, y compris la coupure du trajet du signal non traité, la selection du canal MIDI, le réglage du contraste de l'écran et la configuration du pédalier.
10) Touche Preview - Cette touche produit un bref son de reférence pour écouter les sons des effets sans utiliser de signal d'entrée.
11) Touche Store - Cette touche permet de sauvegarder les modifications de programmes du S-200.
12) Touche Bypass - Cette touche permet de bypasser tous les effets numériques du S-200 et permet au signal non traité de traverser le S-200 sans aucun traitement.

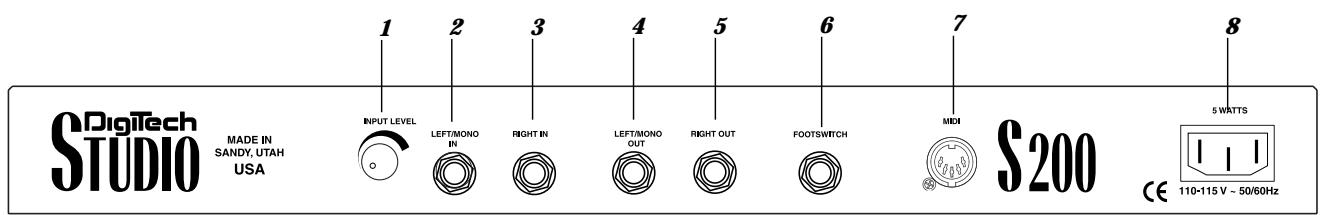

Face arrière
1) Niveau d'entrée - Ce potentiemetre déterminé le niveau du signal en entrée du S-200. Pour des résultats optimum, réglez ce potentiemetre de sorte que le témoin de créée des indicateurs du niveau d'entrée situés en façade clignote occasionnellement.
2) Left/Mono Input - Cette embase jack est utilisé pour l'entrée gauche ou mono. Lorsque seule l'entrée gauche est utilisée, le signal est dirigé à la fois vers les entrées gauche et droite du S-200.
3) Right Input - Utilisée conjointement avec l'entrée gauche, cette entrée droite permet d'utiliser le S-200 en stéreo.
4) Left/Mono Output - Sortie audio gauche du S-200. Utilisez cette sortie lorsque vous souhaitez appliquer un effet en mono.
5) Right Output - Sortie audio droite du S-200. L'utilisation conjointe des sorties gauches et droitevoues permet de tirer pleinement avantage des effets stéreo.
6) Embase Footswitch - Cette embase permet la connexion d'un pédalier Digitech FS-300 permettant de contrôle de nombreuses fonctions du S-200.
7) MIDI - Cette embase MIDI permet de receivevoir les informations de changement de programme MIDI et des contrôleurs continus.
8) Embase secteur - Veillez à utiliser uniquement le cordon secteur fourni.
Chapitre - 2 Utilisation et édition
Ce chapitre vous donne toutes les informations nécessaires à optimiser la puissance de traitement du signal numérique du S-200.

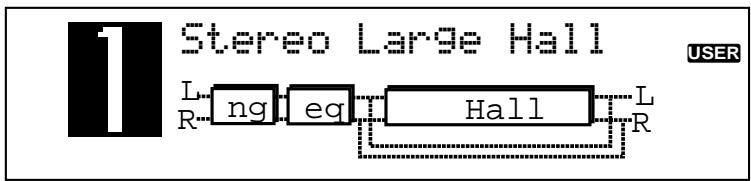

Mode programmation
Lorsque le S-200 est en mode programmation, passez d'un programme à l'autre en utilisant la molette, le pédalier optionnel Digitech FS-300 ou un message de changement de programme MIDI issu d'un autre apparéil (sesquenceur ou clavier). Lors de la mise sous tension, l'écran du S-200 s'affiche comme suit :
Lorsque le S-200 se trouve dans un modequelconque et que vous souhaitez repasser en mode programmation, il suffit d'appuyer sur la touche < Program>

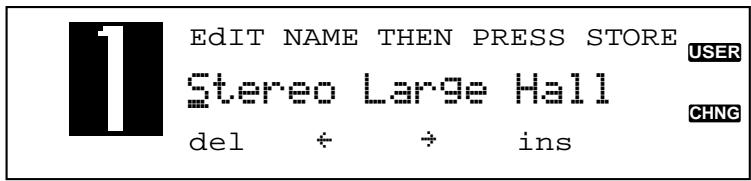

Cboix du nom des programmes et sauvegarde des modifications
- Lorsqu'un programme a ete modifie, l'icone CHNG s'affiche a l'ecran, indiquant que le programme selectionne a ete modifie. Pour nommer et sauegarder les modifications, appuyez une fois sur la touche Store>. L'ecran s'affiche alors comme suit, vous invitant a renomer le programme :
- A ce stade, si vous souhaitez modifier le nom du programme, utilisez la touche de paramètre <1> pour supprimer les espaces entre les caractères. Les touches <2> et <3> permettent de selectionner la position du caractère. La touche <4> permit d'insérer des espaces entre les caractères et la molette permet de modifier les caractères.
- Lorsque you avez déterminé le nom souhaite, appuyez de nouveau sur la touche

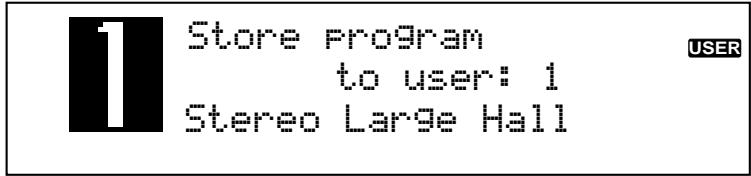

. L'écran s'affiche alors comme suit :
- Utilisez à partir la molette pour selectionner l'emplacement de programme utiliser sur lequel vous souhaitez sauvegarder le programme. Lorsque l'emplacement est choisi, appuyez sur la touche
, l'écran affiche alors brievement les mentions :
***STORING***
PROGRAM
- Vous revenez ensuite automatiquement en mode programmation.

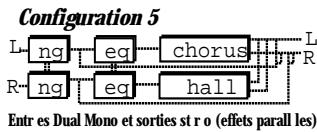

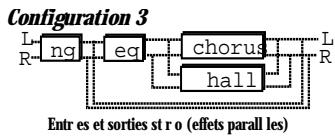

Selection des configurations d'effets
Le S-200 vous offre cinq configurations d'effets differentes, ce qui vous offre une polyvalence maximale dans l'afctation des effets. Les cinq configurations sont disponibles au menu configuration et se presentent comme suit :
La configuration 1 utilise un module d'effets combinant les deux moteurs de traitement pour une puissance de traitement maximale. Ce module vous permet des temps de retard plus importants et des réverbérations plusdenses. Les configurations d'effets 2-5utilisent des modules d'effets dont la taille est réduite de moitié pour vous permettre d'utiliser deux effets par programme.
Pour selectionner l'une de ces configurations d'effets, il suffit de suivre la procEDURE ci-dessous:

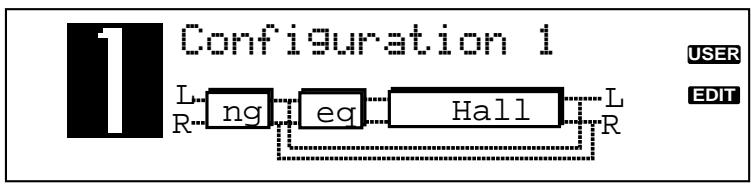

- Appuyez sur la touche
, l'écran s'affiche comme suit, indiquant que vous étés en mode de selection de configuration.
- Il vous suffit ensuite de tourner la molette jusqu'à ce que la configuration souhaitatione (1-5) s'affiche à l'écran.
- Lorsque vous avez selectionné la configuration d'effets désirée, appuyez sur la touche
pour sauvegarder le changement de configuration sur l'emplacement de programme souhaité.
Édition des DSPA et B
Grace à sa puissance de traitement, le S-200 vous offre deux moteurs de traitement entierement programmables. Le passage suivant vous explique la procEDURE simple d'edition des moteurs A et B.
Selection et édition des effets
- En mode programmation, appuyez sur la touche
. L'écran s'affiche comme suit :

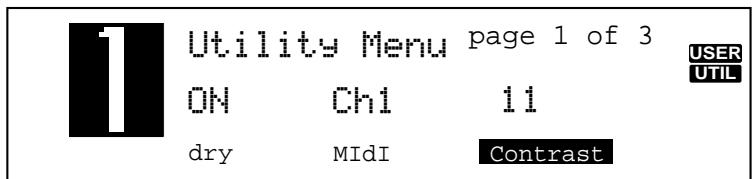

Utility Menu page 10f4
ON
CH1
11
dry
MIDI
contrast
USER
UTIL
Note - Les configurations à double effet DSP sont utilisées dans les configurations de 2-5. Si une telle configuration est en cours, le fait d'appuyer successivement sur la touche
- Tournez la molette pour selectionner l'effet à utiliser. Le nom de l'effet selectionné se modifie à mesure que vous désissez de nouveaux effets.
FONCTION PREVIEW A ce stade, le S-200 dispose d'une touche
- Lorsque l'effect souhaité est sélectionné, utilisez les touches d'édition des paramètres
(situées sous les noms des paramètres correspondants) pour sélectionner et modifier les paramètres de l'effet sélectionné : appuyez d'abord sur la touche de paramètre souhaïée puis tournez la molette pour modifier sa valeur.
Pour obtenir une liste complète des effets disponibles dans le S-200 et de leurs paramétres, reportez-vous en pages 11-14 du chapitre 3.
- Lorsque vous avez editede le programme selectionne, assurez-vous de sauvegarder toutes les modifications.
Réglages d'égalisation et de Noise Gate
Cette fonction d'édition vous permet de configurer l'égaliseur et le Noise Gate pour chaque programme. La procédure est la suivante :
Réglage d'égalisation
Le S-200 est équipe d'un égaliseur 3 bandes avec paramétres de fréquence d'égalisation Baxendall grave (200Hz), fréquence paramétrique, fréquence de niveau et Baxendall aigu (3 kHz). Pour modifier l'un de ces réglages, suivez la procédure ci-après.

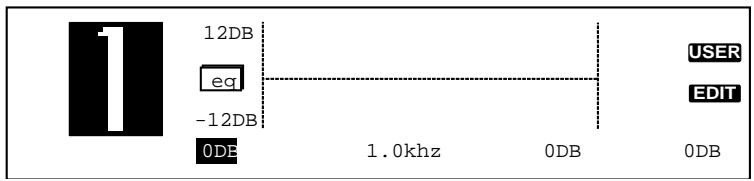

- En mode programmation, appuyez une fois sur la touche
, l'écran affiche alors :
- Pour régler les quatre paramètres d'égalisation différents, utilisez les touches
et la molette. Voici la liste des paramètres et de leur plage de valeur respectée :
Paramètre 1 - Baxendall grave (200Hz) - Plage de fréquences : -12 à +12 dB.
Paramètre 2 - Fréquence paramétrique - Plage de fréquences : 25Hz à 20,0 kHz.
Parameter 3 - Niveau paramétrique - Plage de fréquences: -12 à +12 dB.
Parameter 4 - Baxendale aigu (3kHz) - Plage de fréquences: -12 à +12 dB.
- Lorsque vous avez effectué les modifications souhaitées, veillez à les sauvegarder. Pour revenir programmation, appuyez sur la touche
.
en mode
Réglage du Noise Gate
Le S-200 vous permet de personnelier les parametes du Noise Gate (seuil et rétablissement) pour chaque programme, selon la procédure suivante :

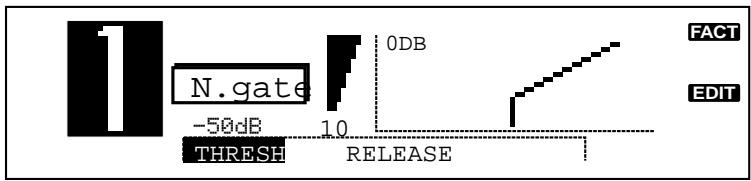

- En mode programmation, appuyez deux fois sur la touche
. L'écran indique que vous étés en mode d'edition du Noise Gate en affichant :
- Appuyez sur la touche
: le paramètre de seuil est activé, vous pouvez le modifier grâce à la molette. La plage de valeur du seuil de Noise Gate est la suivante: Off, -99 à 0 dB. - Pour régler le rétablissement du Noise Gate, appuyez sur la touche
: le paramètre de rétablissement est activé, vous pouvez le modifier grâce à la molette. La plage du temps de rétablissement va de 1 à 10. Les temps de rétablissement seprésentent comme suit : 1). 10 ms 2). 100 ms 3). 200 ms 4). 300 ms 5). 400 ms 6). 500 ms 7). 600 ms 8). 700 ms 9). 800 ms 10). 900 ms. - Lorsque vous avez regle le Noise Gate, veiliez à sauvegarder les modifications. Appuyez ensuite sur la touche
pour revenir en mode programmation.
Coupure du signal non traité
Cette procédure d'édition vous permet de supprimer totally le signal non traité pour une utilisation en départ/retour d'effet d'une console de mixage. Le signal non traité doit rester intact lorsque vous connectez un instrument en entrée du S-200 (guitare, saxophone ou autres). La procédure est la suivante :

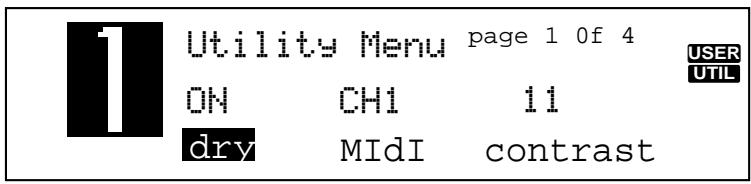

- Pour couper ou activer le signal non traité dans la configuration d'effets du S-200, appuyez une fois sur la touche
, l'écran indique alors :
- Cela signifie que la signal non traité a été coupé dans les programmes individuels, générant un signal entièrement traité dans le S-200. Pour quitter ce mode, appuyez sur la touche
.
Note : Le signal non Traits est automatiquement coupé lors de l'utilisation dans un programme d'effets tels que le tremolo, le panner, le Vocoder, le compresseur, le simulator de baut-parleur tournant, la reverbération inversée ou le deesseur.
Réglage du contraste de l'écran
- Pour régler le contraste de l'écran du S-200, il suffit d'appuyer sur la touche
puis d'appuyer sur la touche . L'écran s'affiche alors comme suit :
- A ce stade, tournez la molette pour selectionner le contraste souhaite. Pour quitter les fonctions du mode utilaitaires, il suffit d'appuyer sur la touche
.
Fonctions MIDI du S-200
Plusieurs fonctions MIDI sont disponibles dans le menu utilisaires du S-200 : selection du canal MIDI et commandes des contrôleurs continus. La procédure suivant va vous permettre d'acceder à ces caractéristiques et de les optimiser.
Sélection du canal MIDI
- Pour selectionner le canal MIDI sur lequel le S-200 recoit les informations de changement de programme, placez-vous en mode programmation, appuyez sur la touche
puis sur la touche . L'écran s'affiche alors comme suit :
- Tournez la molette afin de selectionner le canal MIDI souhaite. Vous pouzechosir entre les possibilités suivantes : canaux de 1 à 16, AIL (tous) ou Off (désactivé).
Les numérodeschangementdeprogrammeMIDI sontles suivants：
1-99 = Programmes
100 = Bypass des effets
101 = Bypass désactivement
102 = Bypass On/Off
103 = Sélection d'une banque de programmes utilisateur
104 = Sélection d'une banque de programmes d'usine
- Pour quitter le menu de gestion du canal MIDI, appuyez sur la touche
.
Informations sur les contrôleurs continus MIDI
Le S-200 répond également aux informations de contrôleurs continus MIDI pour la gestion des paramètres suivants :
Engine A
Parametre 1-CC 16
Parametre 2-CC17
Parametre 3-CC18
Parametre 4-CC 19
Engine B
Parametre 1-CC20
Parametre 2-CC 21
Parametre 3-CC22 Niveau de fréquence-CC26
Rétabillisement - CC 29
Niveau non traité - On/Off - CC 7
Chapitre - 3 Effets et paramètres
Ce chapitre vous présente une description détaillée des effets numériques du S-200, leurs paramètres et leurs valeurs.
Effects de modulation
| Nom de l'effet | Paramtre 1 | Paramtre 2 | Paramtre 3 | Paramtre 4 |
| Chorus | Vitesse | Profondeur | D lai | Niveau |
| Flanger | Vitesse | Profondeur | R injection | Niveau |
| Phaser | Vitesse | Profondeur | R injection | Niveau |
| Tr molo | Vitesse | Profondeur | N/A | Niveau |
| Panner | Vitesse | Profondeur | N/A | Niveau |
| Sim. HP tournant | Vitesse | Profondeur | Freq coupure | Niveau |
Le menu des effets de modulation offre une longue liste d'effets de modulation allant du chorus au simulator de haut-parleur tournant. Ces effets de modulation produit des effets sonores d'une grande richesse : ils ajoutent une dimension ideale à tout signal. Les paramétres et les valeurs des effets de modulation sont les suivants :
Vitesse Ce parametre déterminé la vitesse de la modulation de l'effet. Plage : de 0 à 99 ou de lent à rapide.
Profondeur Ce parametre déterminé la profondeur de l'effet de modulation. Plage : de 0 à 99.
Retard Ce paramètre déterminé le temps de retard affecté à l'effect de chorus. Plage : de 0 à 40 millisecond.
Réinjection Ce paramètre détermine le taux de réinjection des effets de Flanger et de Phaser. Plage : de 0 à 99 %.
Type Ce paramètre permet de selectionner l'un des six réglages du simulator de haut-parleur tournant. Les réglages impairs vont Brake (pas de mouvement rotatif) à rapide avec trois combinaisons différentes de vitesse et de profondeur. Les réglages pairs seront de lent à rapide avec trois combinaisons différentes de vitesse et de profondeur.
Fréquence de coupure Ce paramètre déterminé la fréquence de coupure entre le haut-parleur de basses et la trompe aiguè du simulateur de haut-parleur tournant.
Plage: de 100 à 800 Hz.
Effects de transposition
| Nom de l'effet | Paramtre 1 | Paramtre 2 | Paramtre 3 | Paramtre 4 |
| Pitch Shifter | Hauteur | Suivi | N/A | Niveau |
| Detune (d saccord.) | D saccordage | N/A | N/A | Niveau |
Le menu des effets de Pitch Shifter permet des effets de transposition et d'harmonisation, alors que l'effet Detune (de désaccordage) permet d'épaissir le son. Les paramètres des effets de transposition et de désaccordage sont les suivants :
Transposition Ce paramètre déterminé la transposition du signal. Plage : de -24 à +24 demi-tons.
Temps de réponse Ce paramètre vous permet de déterminer le temps de réponse de la transposition. Plage : de 1 à 3.
Désaccordage Ce paramètre déterminé le taux de désaccordage de l'effect. Plage : de -24 à +12 centièmes.
Niveau Ce paramètre déterminé le niveau global de la transposition. Plage : de 0 à 100.
Niveau Ce paramètre permet de déterminer le niveau global de l'effet sclectionné.
D lai
| Nom de l'effet | Param tre 1 | Param tre 2 | Param tre 3 | Param tre 4 |
| D lui Mono | Retard brut | Retard Fin | Rp tition | Niveau |
| D lui St ro | Retard brut | Retard Fin | Rp tition | Niveau |
| 2-Tap | Retard brut | Retard Fin | Rp tition | Niveau |
| Karaok | cho | N/A | Rp titions | Niveau |
Le S-200 offre trois type de délais differeents : mono, stéreo et 2-Tap pour une polyvalence maximale. Le S-200 offre aussi un effet de délaïk Karaoke. Les paramètres et leurs valeurs sont les suivants :
Note : Lorsque les effets de délais sont utilisés dans la configuration 1 (module d'effet à moteur combiné), vous ne disposez pas de temps de retard plus importants. Ces différences de temps de retard sont indiquées par la lecture C (Combine) et par la lecture S (Single - simple) dans le tableau des temps de retard maximum ci-après :
Temps de retard maximum
D-1 Mono (Simple = 1000 ms et Combine = 2000 ms)
D-2 Stereo (Simple = 700 ms et Combine = 1000 ms)
D-3 2-Tap (Simple = 1000 ms et Combiné = 2000 ms)
Retard brut
Ce paramètre déterminé le temps de retard.
Plage: de 100 ms à 2 s.
Retard fin
Ce paramètre déterminé la longueur du temps de retard fin. Plage : de 0 à 99 ms.
Écho
Ce paramètre déterminé la longueur de l'echo pour le Karaoke.
Réglages de l'écho : de 1 à 5.
Répetition
Ce paramètre déterminé le nombre de répetitions de l'effet de début. Plage : de 0 à 99% et “gel” de la répetiton.
Répetition
Ce paramètre déterminé le nombre de répétitions de l'effet D-4 de Karaoké. Plage : de 1 à 10.
Niveau
Ce paramètre vous permet de régler le niveau global de l'effectésLECTIONné. Plage : de 0 à 100.
R verb ration
| Nom de l'effet | Paramtre 1 | Paramtre 2 | Paramtre 3 | Paramtre 4 |
| Sc ne | Pr -d lai | Dure | Att nuation | Niveau |
| Pi ce | Pr -d lai | Dure | Att nuation | Niveau |
| Salle | Pr -d lai | Dure | Att nuation | Niveau |
| Plaque | Pr -d lai | Dure | Att nuation | Niveau |
| Chambre | Pr -d lai | Dure | Att nuation | Niveau |
| Cath drele | Pr -d lai | Dure | Att nuation | Niveau |
| Stade | Pr -d lai | Dure | Att nuation | Niveau |
| Avec Gate | Pr -d lai | Dure | Diffusion | Niveau |
| Invers e | Pr -d lai | Dure | Diffusion | Niveau |
La réverbération est un effet parfait pour donner de la dimension à tout enregistrement sur-scène lorsque vous avez besoin de simuler la réverbération de lieux différents types ou de différentes tailles. vous trouvez ci-après l'explication des paramètres des effets de réverbération.
Note : Lorsque la réverbération est utilisé dans la configuration d'effets 1, il est possible d'obtenir des effets de réverbérations plus importants et plusdenses.
Pré-délai Ce paramètre déterminé la durée sélectionnée avant le déclenchement de la réverbération. Plage : de 0 à 99 ms.
Durée Ce paramètre déterminé la durée de la réverbération. Plage : de 1 à 10.
Attenuation Ce paramètre déterminé l'atténuation des haute fréquences de l'effet de réverbération. Plage : de 1 à 10.
Diffusion Ce paramètre déterminé le taux de diffusion de la réverbération. Plage : de 1 à 10.
Niveau Ce paramètre vous permet de regler le niveau global de l'effect selectionné. Plage : de 0 à 100.
Autres effets
| Nom de l'effet | Paramtre 1 | Paramtre 2 | Paramtre 3 | Paramtre 4 |
| Modul. en anneau | Fr quence | N/A | N/A | Niveau |
| Compresseur | Seuil | Taux | Attaque | Gain |
| Vocoder | Sibliance | Source | Type | Niveau |
| D - esser | Seuil | Taux | Attaque | Gain |
Le S-200 possède un menu regroupant des effets inhabituels : un Vocoder 16 bandes qui prend le signal d'une voix injectée en entrée gauche et le superpose au signal de l'entrée droite (un clavier ou le générateur sonore interne) pour produit un effet vocal se rapprochant des voix de robots. Ce menu vous permet également d'acceder au modulator en ANNEU capable de repouivre des effets d'harmonie basés sur des schémas mathématiques. Nous avons aussi équipé le S-200 d'un compréseur de très haute qualité, idéal pourmettre en valeur votre signal. Vous trouvezEZ également un dé-esser adapté au réglage fin des pistes vocales. Les paramètres de ces effets sont les suivants :
| Fréquence | Ce paramètre déterminé la fréquence de modulation du modulator en annexe. Plage de fréquences : de 300 Hz à 1500 Hz. |
| Seuil | Ce paramètre déterminé le niveau de seuil du compresseur (ou dé-esseur). Plage : de -60 dB à 0 dB. |
| Taux | Ce paramètre déterminé le taux de compression (ou de dé-esseur). Plage : de 1:1 à infini:1. |
| Attaque | Ce paramètre déterminé le temps d'attaque du compresseur ou du dé-esseur. Plage : de 0,1 ms à 15 ms. |
| Gain | Ce paramètre déterminé le gain global de l'effect sélectionné. Plage : de -19 dB à 20 dB. |
| Sibilance | Ce paramètre déterminé le taux de sibilantes affectées à l'effect de Vocoder. Plage : de 0 à 100. |
| Source | Ce paramètre vous permit de sélectionner un générateur de fréquence interne ou une entrée externe (clavier) comme source de modulation. |
| Plage : fréquence en entrée de l'instrument, ou 20 Hz à 600 Hz (générateur de fréquences). | |
| Type | Ce paramètre vous permit de sélectionner le type de Vocoder utilisé dans le S-200. Ces réglages variant par la plage des bandes de fréquences ??? . Il existe cinq types de réglages pour ce paramètre. |
| Niveau | Ce paramètre vous permit de régler le niveau global de l'effect sélectionné. Plage : de 0 à 100. |
Chapitre-4 Annexes
Ce chapitre vous donne les informations relatives à l'initialisation des Presets d'usine du S-200, la configuration du menu du pédalier, les caractéristiques techniques ainsi que la liste des programmes.
Initialisation du S-200
Les procedures d'initialisation vous permettent d'initialiser le S-200 à partir du menu utilisaires ou de la mise sous tension.
Attention - Toutes les informations de programme utiliser sont perdues lors de l'initialisation.
Initialisation d'usine à partir du menu utilisateurs
- En mode programmation, appuyez trois fois sur la touche
jusqu'à atteindre la page trois. L'écran s'affiche alors comme suit :
- Pour continuer l'initialisation, appuyez sur la touche . L'écran affiche alors l'invite suivante : ARE 'YOU SURE
- Si vous souhaitez effectuer l'initialisation, appuyez sur la touche : le S-200 effectue l'initialisation. Si vous souhaitez l'annuler, appuyez sur la touche , puis appuyez sur la touche
pour revenir en mode programmation.
Initialisation à la mise sous tension
- Pour effectuer une initialisation d'usine à partir de la mise sous tension du S-200, il suffit d'appuyer sur la touche
pendant la mise sous tension. Une astérisque s'affiche en haut de l'écran :
**
- Relâchez la touche
puis appuyez immédiatement sur la touche : le S-200 effectue l'initialisation. Pendant l'initialisation, le S-200 affiche brievement le numéro de la version du logiciel utilisé, puis revient en mode programmation.
Menu de configuration du pédalier
Le S-200 vous permet de personnelier la configuration du menu du pédalier Digitech FS-300 afin de-disposer de nombreuses fonctions :
Program Up (programme suivant)
Repeat Hold ("gel" de la répétition)
La procédure de configuration de l'affection du pédalier est la suivante :
- En mode programmation, appuyez deux fois sur la touche
jusqu'à atteindre la page 2. L'écran s'affiche comme suit :
- Pour affecter les fonctions à l'un des commutateurs au pied du pédalier FS-300, appuyez sur la touche pour le commutateur A, appuyez sur la touche pour le coimmutateur B et appuyez sur pour selectionner le commutateur C.
- Lorsque le commutateur souhaite est selectionné, utilisez la molette pour faire défiler les différentes fonctions disponibles pour chaque commutateur.
- Lorsque les affectations des commutateurs sont effectuées, notez que ces affectations sont valables globalement pour tous les programmes et qu'elles peuvent être modifiées à tout moment.
- Pour quitter ce menu, appuyez sur la touche
: vous repassez en mode programmation.
Caracteristiques techniques
Bande passante: 20 - 20kHz + / - 0,5 dB
Rapport signal / bruit : 96 dB (mesure pondérée A, ref = signal max., plaque de mesure 22kHz )
DHT: Inférieure à 0,008 %
Emplacements mémoire : 99 programmes utiliser - 99 programmes d'usine
Fréquence d'échantillonnage : 46,875 kHz
Convertisseur A/N: 20 bits, suréchantillonnage 128 fois
Convertisseur N/A: 20 bits, surechantillonnage 128 fois
Traitement interne du signal: 24 bits
Facteur de multiplication : 24 bits x 24 bits
Entrées : (2) stéreo asymétriques en jack 6,35 mm (niveau max. + 18 dBu)
Sorties : (2) stéreo à impédance symétrique en jack 6,35 mm (niveau max. + 18 dBu)
MIDI : Réception des Program Change, Program Dump et contrôleurs continus MIDI
Consommation electrique : 10 Watts
Alimentation : Integreee
Poids net : 1,91 kg
Listedesprogrammes
Voici la liste de tous les programmes d'usine du S-200 :
| Demonstration | |||
| 51 | Delay Stereo 1 Seconde | ||
| 1 | Stereo Large Hall | 52 | 120 bpm à la noire |
| 2 | Deep Phaser et Delay | 53 | 150 bpm à la noire |
| 3 | Deep Chorus et Reverb Parallel | 54 | 200 bpm à la noire |
| 4 | Gold Foil Plate | 55 | Karaoke Room |
| 5 | Octave Down Pitch & Parallel Detune | 56 | Panning Delay |
| 6 | 4 Voice Chorus | 57 | Live Vocal Delay |
| 7 | Karaoke VIP | 58 | Delay Loop 2 Seconds |
| 8 | Panning Detune | 59 | Tape Delay |
| 9 | Deep Space | 60 | KTV Lounge |
| 10 | Ballad Delay Verb | ||
| Réverbération | Instrumental | ||
| 61 | Guitar - SlapBack | ||
| 11 | Warm Hall | 62 | Guitar - Jazz Club |
| 12 | Motion Hall | 63 | Sax - Sultry Hall |
| 13 | Open Arena | 64 | Organ - RottSpeaker |
| 14 | Concert Stadium | 65 | Drums - HipHopGruv |
| 15 | Gliss Sizzle Verb | 66 | Drums - Piërs Room |
| 16 | Cathedral | 67 | Piano - Recital |
| 17 | Vocal Plate | 68 | Piano - New Age |
| 18 | Small Bright Room | 69 | Keys - PhaseStrings |
| 19 | Bright Chamber | 70 | Keys - Brite Rhodes |
| 20 | Wood Studio | ||
| 21 | Thick Studio | ||
| 22 | Studio Vocal Rev/Dly | Multi-Effects | |
| 23 | Warm Chamber | 71 | Pyscho Reverse |
| 24 | Percussion Plate | 72 | Chord Quiver |
| 25 | Gated Drum in Room | 73 | OctaBass Room |
| 26 | Opera Hall | 74 | Horn Hit Reverb |
| 27 | 250ms Gated Reverb | 75 | Triplet Chorus |
| 28 | 500ms Gated Reverb | 76 | Panner et Cathedral |
| 29 | 500ms Reverse Reverb | 77 | Martian Drum Room |
| 30 | Squashed Plate | 78 | Triplet Reverse |
| 79 | Stretched Vibrato | ||
| 80 | Detune/Room Reverb | ||
| 81 | Animated Hall | ||
| Modulation | 82 | Honkey Tonk Piano | |
| 31 | Light Chorus | 83 | Compressed HallRvb |
| 32 | Deep Chorus | 84 | Tremolo et Echo |
| 33 | 4 Voice Chorus | 85 | Reverb retardée |
| 34 | Vibrato Chorus | ||
| 35 | Medium Flange | ||
| 36 | Deep Flange | Compresseur / Effets de Vocoder | |
| 37 | Medium Phaser | ||
| 38 | Deep Phaser | 86 | Compresseur Vocal |
| 39 | Deep Slow Tremolo | 87 | Bass Pop/Slap |
| 40 | Fast Shallow Tremolo | 88 | Tight Drum Kit |
| 41 | Slow Wide Panner | 89 | Vocoder avec source externe |
| 42 | Rotary Slow à Fast | 90 | Vocoder avec générateur interne |
| 43 | Rotary Stop à Fast | ||
| 44 | Mild Detune | ||
| 45 | Heavy Detune | Programmes à deux moteurs DSP | |
| 91 | Phasing gauche - Pitch droite S | ||
| 92 | Délai gauche - Gated Reverb | ||
| sommation doite | |||
| Décai / Karaoké | |||
| 46 | Ping-Pong 1 Seconde | 93 | Room Delay 2 Tap |
| 47 | Doubling Delay | 94 | Short Plate - Hall sommation d |
| 48 | Echo Stereo 250ms | 95 | Panner gauche - Compresseur |
| 49 | Echo Stereo 500ms | sommation doite | |
| 50 | Delay 500ms 2-Tap | 96 | Reverse Reverb gauche - Modu |
| 97 | en annexe droit, split | ||
| Slap Delay gauche - Room Reve | |||
| droit, split | |||
| 98 | Octave sup. gauche - Octave in | ||
| sommation doite | |||
| 99 | Fast Phase gauche - Arena Reve | ||
| droit, split | |||
Distribution internationale :
Digitech Studio™ et S-200™ sont des marques déposées
Consultez notre site Internet à l'adresse suivante :
http://www.digitech.com
