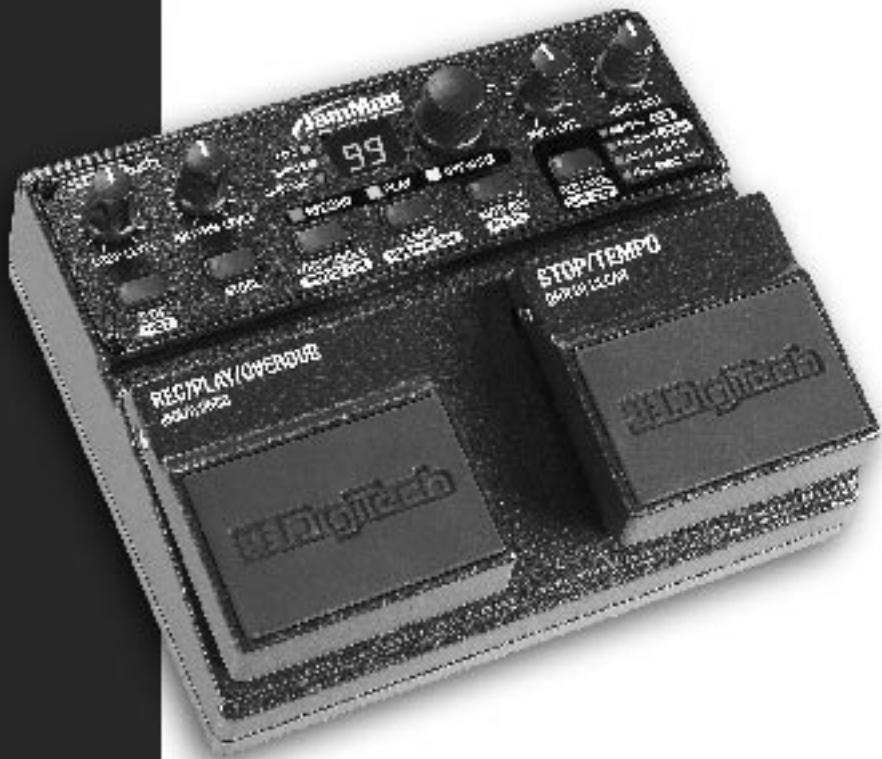

Échantillonneur de boucles et phrases
3. La responsabilité de DigiTech en application de la présente garantie est limitée à la réparation ou au remplacement du matériel qui présente un défaut, sous réserve que le produit soit renvoyé à DigiTech muni d’une AUTORISATION DE RETOUR D’ARTICLE, pièces et de la main-d’œuvre comprises pour une période de un an (la garantie est prolongée à une période de six ans lorsque le produit a été valablement enregistré par courrier ou sur notre site web). Contactez DigiTech par téléphone pour obtenir un numéro d’autorisation de retour d’article. La société ne saurait être responsable des dommages survenant suite à l’utilisation du produit dans un circuit ou un sous-ensemble. 4. Le consommateur a la responsabilité de prouver son achat. 5. DigiTech se réserve le droit d’apporter des modifications de conception, des rajouts ou des améliorations au produit sans encourir d’obligation de remplacement ou de modification des produits déjà fabriqués. 6. La garantie du produit offerte au consommateur est annulée si le boîtier est ouvert ou les composants sont modifiés autrement que par un technicien certifié par DigiTech, ou si le produit est utilisé avec des tensions d’alimentation autres que celles qui sont spécifiées par le fabricant. 7. La présente garantie remplace tout autre garantie, implicite ou expresse, et DigiTech n’autorise aucune personne à fournir une garantie ou endosser une responsabilité quelconque ayant rapport à la vente du produit. En aucun cas DigiTech ou son réseau de revendeurs ne saurait être responsable de dommages particuliers ou indirects, ou d’un délai dans l’exécution de ses obligations relevant de la présente garantie, qui serait le résultat de circonstances hors de son contrôle. REMARQUE : Les informations présentées dans ce mode dʼemploi sont susceptibles dʼêtre modifiées à tout moment et sans préavis. Certaines informations relatives au produit peuvent sʼavérer inexactes en raison de modifications apportées au produit ou au système dʼexploitation postérieurement à lʼimpression du mode dʼemploi. Les informations présentées dans cette version du mode dʼemploi annulent et remplacent les versions précédentes.

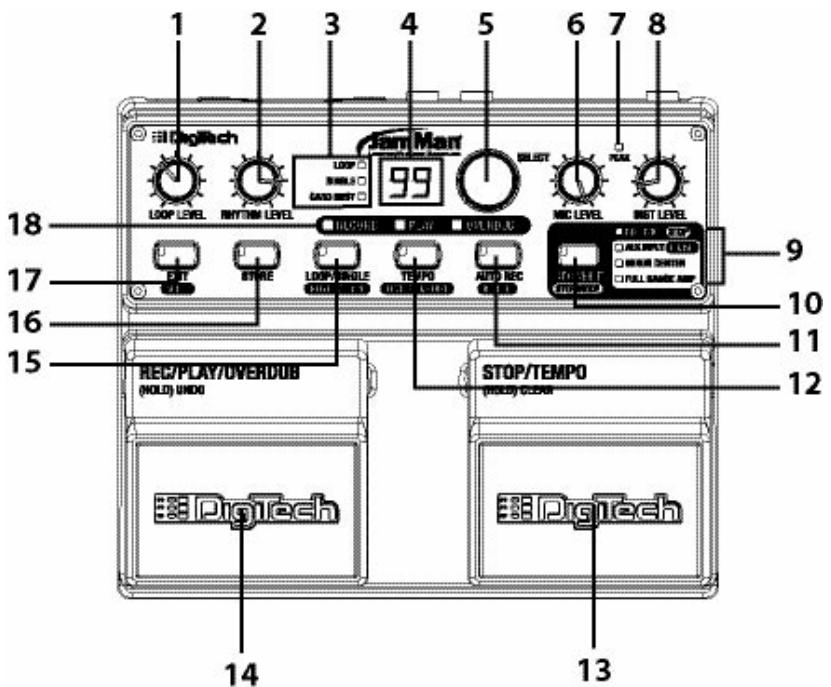

Table des matières Remerciements3 Prise en main 4 Vue dʼensemble – panneau avant 8 Vue dʼensemble – panneau arrière 12 Fonction Annuler de la surimpression 21 Fonction Reprendre de la surimpression21 Fonction Effacer de la surimpression ou des phrases non enregistrées 21 Sauvegarde/copie des phrases 22 Sauvegarde dʼun changement apporté à une boucle 22 Copie dʼune boucle dans un autre emplacement mémoire 22 Réglage du tempo de la boucle pour lʼenregistrement23 Mode dʼenregistrement automatique 24 Modes dʼarrêt 25 Variation du tempo de la boucle26 Lecture simple ou en boucle 27 Signature 28 Type de métronome29 Transfert de fichier par USB 30 Échange de fichier entre lʼordinateur et JamMan®30 Suppression de phrases 32 Suppression de toutes les boucles / formatage de la carte CompactFlashTM33 Suppression des boucles 33 Formatage de la carte CompactFlash 33 Cartes vierges 34 Pédale FS3X en option35 Lecture de plusieurs boucles avec la pédale FS3X 36 Capacité de la carte CompactFlash 37 Fiche technique 38
Grâce à sa mémoire CompactFlashTM, le JamMan peut créer des boucles continues avec une capacité de surimpression infinie. L’entrée audio peut être un instrument, un microphone ou une ligne source audio. La carte CompactFlash peut sauvegarder jusqu’à 99 boucles (format .wav) qui peuvent être transférées vers le PC pour archivage. Une pédale à trois boutons de commande en option peut être connectée pour faire usage des fonctions de contrôle à distance et d’enregistrement automatique des boucles. Vous pouvez enregistrer vos propres boucles, y ajouter une surimpression sonore à la volée, en studio ou sur scène. Avec une carte CompactFlash de 2 Go en option, vous pouvez enregistrer des heures de boucles et d’échantillons plutôt que des minutes. La connexion du JamMan à votre ordinateur par le port USB permet de transférer des boucles sur disque dur. Si vous envoyez dans le JamMan des lignes de batterie, basse, chant et passages solo, ou autres, il se transforme alors en compagnon d’improvisation. Vous pouvez accélérer ou ralentir les phrases sans changer leur tonalité (pitch). Avec le JamMan dans votre arsenal sonore, la seule limite est celle de votre imagination.

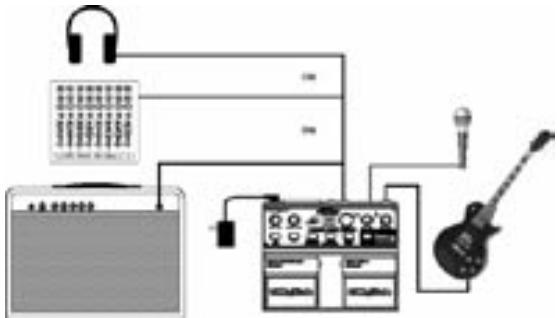

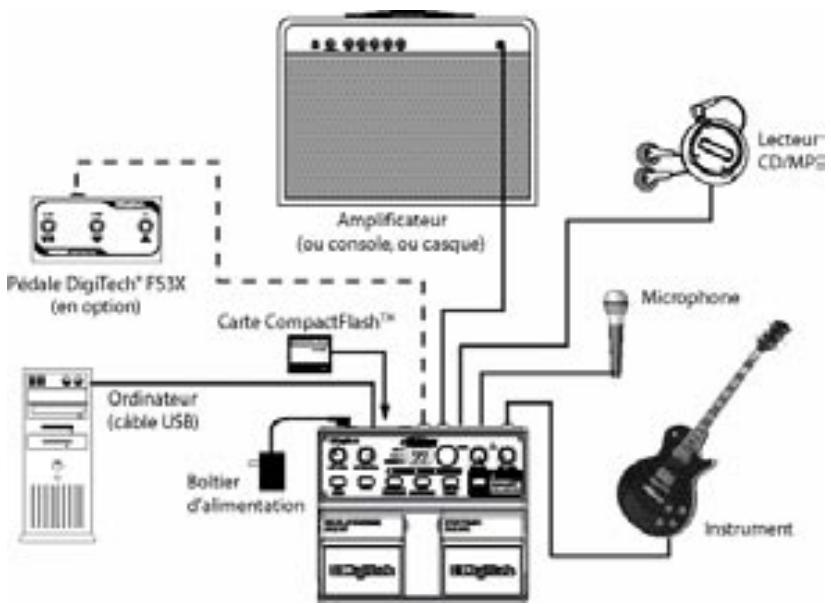

2. Sur le JamMan, tournez les boutons LOOP LEVEL, RHYTHM LEVEL, MIC LEVEL et INST LEVEL vers la gauche pour baisser les niveaux au maximum. 3. Branchez le câble C.C. du boîtier d’alimentation PS-0913B sur la prise POWER du JamMan. 4. Branchez le boîtier d’alimentation PS-0913B sur une prise secteur. 5. Allumez votre amplificateur et tournez le bouton de volume sur un niveau de jeu normal ou placez les curseurs de votre console sur un niveau nominal.
(si elle n’est pas déjà insérée).

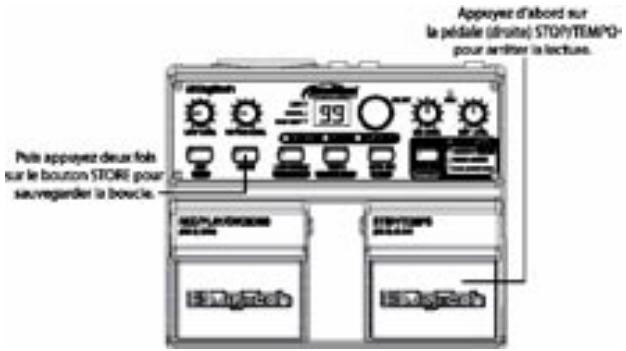

7. Arrêt de la lecture / sauvegarde de la boucle
Appuyez sur ce bouton lorsque le bouton est allumé pour sélectionner l’un des deux modes d’arrêt : Stop ou Finish (indiqués par les diodes proches du bouton). Consultez la page 25 pour plus de renseignements sur les modes d’arrêt.
Appuyez sur ce bouton lorsque le bouton est allumé pour supprimer le contenu de l’emplacement mémoire en cours d’utilisation. Consultez la page 32 pour plus de renseignements sur la fonction de suppression.
Lorsque le tempo d’une boucle est modifié, la boucle est lue dans le nouveau tempo sans altération de sa tonalité (pitch). Consultez les pages 23 et 26 pour plus de renseignements sur le tempo. Appuyez sur ce bouton lorsque le bouton est allumé pour modifier la signature. Consultez la page 28 pour plus de renseignements sur la signature. Veuillez noter que la signature ne peut être modifiée qu’à partir d’un emplacement qui n’a pas de phrase en mémoire.
SINGLE est allumée, la phrase est lue une fois puis s’arrête. Appuyez sur ce bouton lorsque le bouton est allumé pour modifier le type de métronome. Tournez le bouton SELECT pour modifier la piste de rythme de référence active. Vous pouvez entendre les modifications lorsque vous les mettez en oeuvre si le volume du bouton Rhythm Level est élevé. Consultez la page 29 pour plus de renseignements sur le type de métronome.

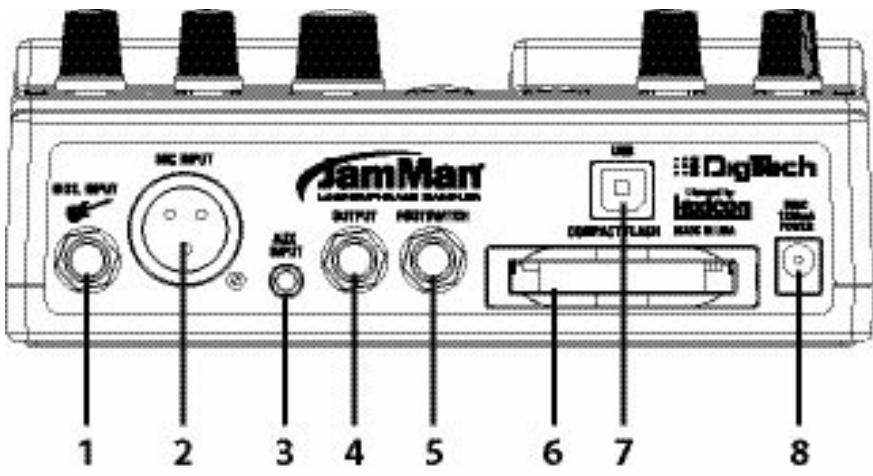

6. Fente pour carte CompactFlashTM Le JamMan est compatible avec les carte CompactFlashTM Type I jusqu’à 2 Go. Les cartes CF Type II et IBM/Hitachi MicrodrivesTM ne sont pas supportées. Les cartes vierges doivent être formatées avant utilisation (consultez la page 33 pour les instructions de formatage). Important : ne jamais retirer la carte CompactFlash de sa fente lors des opérations d’enregistrement, d’écriture et de lecture, ou lorsque la diode CARD BUSY est allumée.
FOOTSWITCH à l’aide d’une clé de 12 mm. Une fois le support de blocage enlevé, revissez l’écrou de la prise FOOTSWITCH.
échantillons à partir de cette source externe. Consultez la page 17 pour apprendre à vous servir du mode d’enregistrement par Aux Input.

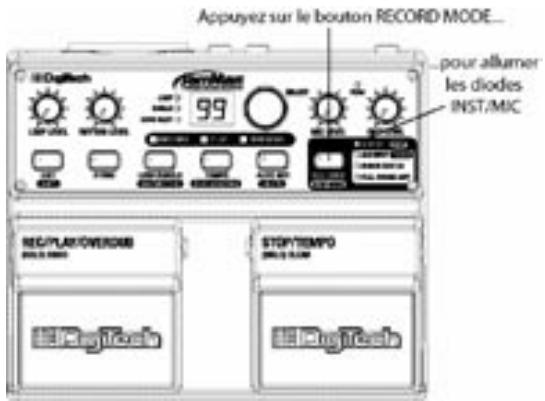

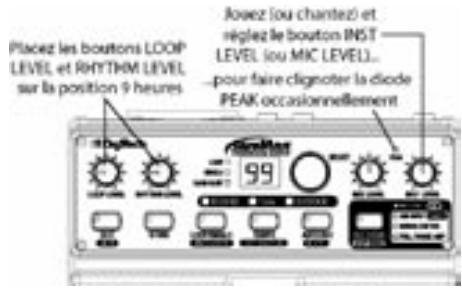

2. Sélectionnez le mode d’enregistrement INST/MIC à l’aide du RECORD MODE. 3. Jouez ou chantez et réglez le bouton INST LEVEL ou MIC LEVEL afin que la diode PEAK ne clignote qu’occasionnellement. 4. (En option) Réglez d’abord le tempo si vous souhaitez jouer ou chanter en suivant une piste-métronome. Cette piste-métronome est silencieuse tant que le tempo n’a pas été réglé. Réglez sur le tempo désiré en tapant le rythme à l’aide de la pédale STOP/TEMPO ou du bouton TEMPO (voir page 23). Réglez le bouton RHYTHM LEVEL sur le volume désiré. 5. (En option) Réglez la signature sur une mesure autre que 4/4 si vous le souhaitez. (Consultez la page 28 pour plus de renseignements sur la signature.) 6. (En option) Placez le bouton AUTO REC sur marche si vous souhaitez que le JamMan® commence à enregistrer dès que vous jouez. 7. Appuyez sur la pédale REC/PLAY/OVERDUB pour commencer l’enregistrement. Si un tempo a été réglé, la diode RECORD clignote et une mesure est comptée avant que l’enregistrement ne commence. La diode RECORD reste alors allumée et l’enregistrement commence. Si aucun tempo n’a été réglé, l’enregistrement commence tout de suite après avoir appuyé sur la pédale REC/PLAY/OVERDUB. Si la fonction Auto Rec est activée, la diode RECORD clignote une fois la pédale enfoncée, ce qui indique qu’elle est prête à enregistrer. L’enregistrement démarre automatiquement dès que vous commencez à jouer. 8. Une fois terminé, appuyez sur la pédale REC/PLAY/OVERDUB pour lire la phrase en boucle continue ou appuyez sur la pédale STOP/TEMPO pour arrêter l’enregistrement. Une fois l’enregistrement terminé, le bouton STORE s’allume pour indiquer que la phrase doit être mémorisée afin d’être rappelée ultérieurement (consultez le chapitre Sauvegarde/copie des phrases sur page 22). Une fois la phrase mémorisée, la diode LOOP s’allume pour indiquer qu’une phrase est présente dans l’emplacement mémoire.

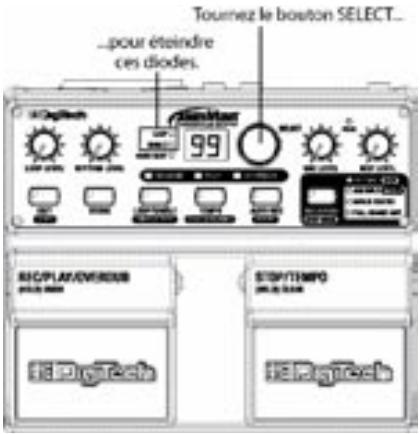

Ce chapitre explique comment utiliser AUX INPUT pour enregistrer et mettre en boucle des phrases. Vous devez avoir connecté une source audio sur AUX INPUT avant de commencer. 1. Sélectionnez un emplacement mémoire vide à l’aide du bouton SELECT (les diodes LOOP et SINGLE sont éteintes). 2. Appuyez sur le bouton RECORD MODE de façon répétée pour faire défiler les modes d’enregistrement. Choisissez celui qui allume la diode AUX INPUT. Il existe quatre modes d’enregistrement pour AUX INPUT : a. Diode AUX INPUT allumée : l’unité enregistre le son comme il arrive de la source (les signaux stéréo sont mélangés en signal mono). b. Diodes AUX INPUT et CENTER CANCEL allumées : les signaux communs aux deux canaux stéréo (normalement la voix et l’instrument) sont retirés de l’enregistrement. Le traitement stéréo du canal du centre (la réverbération par exemple) peut ne pas être complètement supprimé. c. Diodes AUX INPUT et FULL RANGE SIM allumées : Le signal audio est enregistré selon une courbe d’égalisation afin qu’il conserve sa fréquence de réponse d’origine lorsqu’il est entendu par l’intermédiaire d’un amplificateur. d. Diodes AUX INPUT, CENTER CANCEL et FULL RANGE SIM allumées : Ceci enlève le signal du centre et applique une égalisation de compensation comme pour les deux modes précédents. 3. Passez la source audio en lecture et réglez son niveau de sortie afin que la diode PEAK ne clignote qu’occasionnellement. 4. (En option) Réglez la signature sur une mesure autre que 4/4 si vous le souhaitez. (Consultez la page 28 pour plus de renseignements sur la signature.) 5. (En option) Placez le bouton AUTO REC sur marche si vous souhaitez que le JamMan® commence à enregistrer dès que la source audio commence sa lecture. 6. Appuyez sur la pédale REC/PLAY/OVERDUB pour commencer l’enregistrement. La diode RECORD reste allumée et l’enregistrement commence dès que la pédale REC/PLAY/OVERDUB est enfoncée. Si la fonction Auto Rec est activée, la diode RECORD clignote une fois la pédale

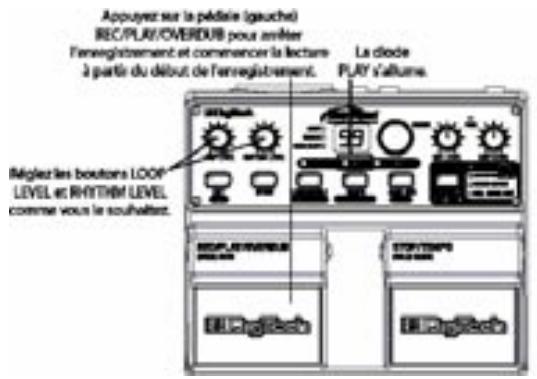

7. Une fois terminé, appuyez sur la pédale REC/PLAY/OVERDUB pour lire la phrase en boucle continue ou appuyez sur la pédale STOP/TEMPO pour arrêter l’enregistrement. Une fois l’enregistrement terminé, le bouton STORE s’allume pour indiquer que la phrase doit être mémorisée afin d’être rappelée ultérieurement (consultez le chapitre Sauvegarde/copie des phrases sur page 22). Une fois la phrase mémorisée, la diode LOOP s’allume pour indiquer qu’une phrase est présente dans l’emplacement mémoire.
1. Sélectionnez une boucle déjà enregistrée, ou enregistrez une phrase nouvelle qui n’a pas encore été sauvegardée. La diode LOOP doit s’allumer si une boucle déjà enregistrée est sélectionnée. 2. Sélectionnez les entrées à enregistrer à l’aide du bouton RECORD MODE. 3. Jouez ou chantez et réglez le bouton INST LEVEL ou MIC LEVEL afin que la diode PEAK ne clignote qu’occasionnellement. Si vous utilisez AUX INPUT, réglez le niveau de sortie de la source audio afin que la diode PEAK ne clignote qu’occasionnellement. 4. Appuyez sur la pédale REC/PLAY/OVERDUB. La diode PLAY s’allume et la boucle commence sa lecture. 5. Appuyez de nouveau sur la pédale REC/PLAY/OVERDUB puis relâchez-la pour commencer l’enregistrement par surimpression. La diode OVERDUB s’allume et tout signal audio qui arrive dans l’entrée sélectionnée est maintenant enregistré en surimpression à la lecture. 6. Lorsque vous êtes satisfait de la surimpression, appuyez sur la pédale REC/PLAY/OVERDUB pour terminer l’enregistrement par surimpression et continuer la lecture, ou appuyez sur la pédale STOP/TEMPO. Si vous souhaitez annuler la dernière surimpression, maintenez la pédale REC/PLAY/OVERDUB enfoncée pendant deux secondes. Ceci permet d’annuler la dernière prise enregistrée en surimpression. Le fait de maintenir à nouveau la pédale enfoncée permet de retrouver la dernière surimpression. Veuillez noter que la fonction Annuler n’a d’effet que sur la dernière surimpression. (Consultez la page 21 pour plus de renseignements sur les fonctions Annuler et Reprendre). 7. Vous pouvez continuer à rajouter des surimpressions en appuyant sur la pédale REC/PLAY/OVERDUB. À chaque nouvelle surimpression, la surimpression précédente est mélangée à la boucle d’origine et elle ne peut plus être supprimée par la fonction Annuler.
La bouton STORE s’allume dès qu’une modification a été apportée à la boucle, ce qui indique que cette boucle doit être mémorisée pour être rappelée ultérieurement (consultez le chapitre Sauvegarde/copie des phrases sur page 22). Si vous ne souhaitez pas conserver les surimpressions, maintenez la pédale STOP/TEMPO enfoncée pendant deux secondes pour effacer le signal audio non sauvegardé et retrouver la boucle d’origine. La sélection d’une autre boucle permet aussi d’effacer les surimpressions en mémoire qui n’ont pas été sauvegardées. Les fonctions Annuler et Effacer ne sont plus disponibles une fois les surimpressions sauvegardées en mémoire.
Vous pouvez annuler la dernière surimpression tant que le numéro de boucle sélectionné ne change pas. Vous pouvez également reprendre la surimpression qui vient d’être annulée.
Maintenez la pédale REC/PLAY/OVERDUB enfoncée pendant deux secondes pour annuler la dernière surimpression. La diode OVERDUB clignote tandis que la fonction Annuler est activée.
Maintenez la pédale REC/PLAY/OVERDUB enfoncée pour reprendre la dernière annulation ; la diode OVERDUB clignote pour indiquer que la fonction Reprendre est activée.
Maintenez la pédale STOP/TEMPO enfoncée pendant deux secondes pour effacer les surimpressions et phrases non enregistrées. La diode RECORD clignote pour indiquer que la fonction Effacer est activée. Si la boucle a déjà été sauvegardée, la fonction Effacer ne concernera que les phrases et surimpressions non sauvegardées et laissera la boucle mémorisée telle que. La sélection d’une boucle différente efface également les phrases et surimpressions non sauvegardées.
1. Arrêtez la lecture ou l’enregistrement en appuyant sur la pédale STOP/TEMPO. 2. Appuyez sur le bouton STORE. Le bouton STORE et l’écran clignotent (l’écran indique l’emplacement mémoire actuellement utilisé). 3. (En option) Tournez le bouton SELECT pour choisir un emplacement libre pour sauvegarder la boucle et ses modifications (les diodes LOOP et SINGLE sont éteintes) ou appuyez sur EXIT pour annuler. 4. Appuyez de nouveau sur le bouton STORE. Les modifications sont désormais sauvegardées et le bouton STORE s’éteint.
STOP/TEMPO. 2. Sélectionnez un emplacement mémoire qui contient une boucle (seule la diode LOOP ou SINGLE est allumée). 3. Appuyez sur le bouton STORE. Les diodes de l’écran et du bouton STORE clignotent. 4. Tournez le bouton SELECT pour choisir un emplacement libre (les diodes LOOP et SINGLE sont éteintes) ou appuyez sur EXIT pour annuler. 5. Appuyez de nouveau sur le bouton STORE. La boucle est copiée dans le nouvel emplacement mémoire. Veuillez noter que les fonctions Effacer et Annuler/Reprendre la surimpression ne sont plus disponibles une fois la procédure de sauvegarde/copie terminée.
Avant de commencer l’enregistrement d’une phrase, vous pouvez régler un tempo sur lequel caler votre enregistrement. Le réglage de tempo dans un emplacement mémoire libre permet de lancer automatiquement la piste-métronome (le niveau de Rhythm Level doit être assez élevé pour entendre le clic du métronome). Ce rythme fait fonction de métronome lors de l’enregistrement afin de vous aider à conserver un tempo régulier lors de votre jeu ou chant. Pour régler le tempo avant enregistrement, suivez la procédure suivante : 1. Sélectionnez un emplacement libre (les diodes LOOP et SINGLE sont éteintes). 2. Appuyez au moins deux fois sur le bouton TEMPO ou la pédale STOP/ TEMPO. Le bouton TEMPO clignote selon le rythme du tempo que vous venez de régler. 3. Tournez le bouton RHYTHM LEVEL vers la droite pour entendre la piste-métronome (si cela n’a pas déjà été effectué). 4. Commencez l’enregistrement en appuyant sur la pédale REC/PLAY/ OVERDUB. Si vous souhaitez prérégler le tempo d’un emplacement mémoire sans pour autant enregistrer, suivez les étapes 1 à 3 de la procédure ci-dessus pour mémoriser le tempo à l’aide de la procédure de sauvegarde (voir page 22). Lorsque vous retournez à cet emplacement mémoire, le tempo sera déjà réglé et la piste-métronome commencera à faire entendre les clics automatiquement.
Si vous avez préréglé un tempo, la piste-métronome se recale au début de l’enregistrement. Sans tempo préréglé, la piste-métronome commence à cliquer une fois l’enregistrement terminé et au début de la lecture. La diode AUTO REC s’éteint quand l’enregistrement commence. Le fait de changer de numéro de boucle alors que la fonction AUTO REC est activée préserve l’état AUTO REC de l’emplacement libre (la diode s’éteint lorsqu’une boucle déjà enregistrée est sélectionnée). Appuyez sur le bouton AUTO REC jusqu’à ce que la diode soit éteinte pour sortir du mode d’enregistrement automatique.
. Il s’allume. 2. Appuyez sur le bouton RECORD MODE. Les deux modes d’arrêt sont étiquetés à la droite des diodes RECORD MODE. Sélectionnez la diode qui indique le mode d’arrêt que vous souhaitez utiliser. 3. Appuyez sur le bouton EXIT. 4. Appuyez deux fois sur le bouton STORE pour sauvegarder le changement de mode.
Une fois qu’une boucle a été enregistrée, vous pouvez retarder ou accélérer sa lecture sans changer sa hauteur de ton. Lorsque le tempo d’une phrase a été modifié, cette dernière doit d’abord être mise en mémoire avant que la surimpression ne puisse commencer. La sauvegarde du tempo est permanente et le tempo d’origine ne peut pas être restauré. Pour changer le tempo, suivez la procédure ci-après : 1. Sélectionnez une boucle déjà enregistrée (la diode LOOP ou SINGLE est allumée) à l’aide du bouton SELECT. Le bouton TEMPO clignote selon le tempo de la boucle sauvegardée. 2. Pour modifier le tempo de la boucle, utilisez le bouton TEMPO ou la pédale STOP/TEMPO tandis que la lecture de la boucle est arrêtée (ou utilisez le bouton TEMPO pendant la lecture de la boucle) selon le rythme requis. Lorsque vous sélectionnez un rythme plus rapide que le tempo sauvegardé, la lecture va plus vite ; avec un rythme plus lent, la lecture ralentit. 3. Pour revenir au tempo d’origine, maintenez le bouton TEMPO enfoncé pendant deux secondes et la boucle reprend son tempo d’origine sauvegardé. 4. Le bouton STORE s’allume pour indiquer que le changement de rythme doit être sauvegardé pour pouvoir être rappelé ultérieurement. 5. Appuyez deux fois sur le bouton STORE pour sauvegarder ce changement. Vous pouvez maintenant continuer à jouer dans le rythme de la lecture tout en conservant une tonalité juste puisque le changement de tempo n’altère pas la hauteur de ton. Si vous souhaitez enregistrer en surimpression, il faut d’abord sauvegardé le nouveau tempo.
1. Sélectionnez une boucle déjà enregistrée (la diode LOOP est allumée) à l’aide du bouton SELECT. 2. Appuyez sur le bouton LOOP/SINGLE. La diode LOOP s’éteint et la diode SINGLE s’allume pour indiquer que la phrase sera lue une fois la pédale REC/PLAY/OVERDUB enfoncée. 3. Le bouton STORE s’allume pour indiquer que le changement de rythme doit être sauvegardé pour pouvoir être rappelé ultérieurement. 4. Appuyez deux fois sur le bouton STORE pour sauvegarder ce changement. Il n’est pas possible de passer en enregistrement par surimpression avec les phrases simples. La lecture de la phrase simple à partir du début reprend à chaque fois que la pédale REC/PLAY/OVERDUB est enfoncée.
. Il s’allume. 3. Appuyez sur le bouton . L’écran indique alors le numéro 4 par défaut, signifiant une signature de 4 temps par mesure. 4. Utilisez le bouton SELECT pour changer la signature. Vous pouvez choisir de 2 à 15 temps par mesure. Ceci veut dire que si vous souhaitez enregistrer en 5/4, sélectionnez 5 ; pour enregistrer en 7/8, sélectionnez 7, etc. Le bouton STORE s’allume pour indiquer que la signature a changé mais vous pouvez commencer l’enregistrement immédiatement sans avoir à sauvegarder la nouvelle signature. La diode s’allume en rouge pour le temps fort, puis en vert pour les autres temps de la mesure une fois qu’un tempo a été réglé. Si vous appuyez sur le bouton alors qu’une boucle existante est sélectionnée, la signature de la boucle apparaît dans l’écran, mais elle ne peut pas être modifiée.
Le JamMan® est muni de plusieurs types de métronome que vous pouvez choisir. Ceux-ci s’étendent d’un simple clic de métronome à l’utilisation d’échantillons de batterie de qualité, qui servent de guide rythmique (un tempo doit avoir été réglé et le bouton Rhythm Type doit être tourné vers la droite jusqu’à entendre le rythme). Pour changer de type de métronome, suivez la procédure ci-après : 1. Sélectionnez un emplacement mémoire. 2. Si cet emplacement est vide (les diodes LOOP et SINGLE sont éteintes), réglez le tempo (voir page 23). Si l’emplacement mémoire comporte déjà une boucle (la diode LOOP ou SINGLE est allumée), appuyez sur la pédale REC/PLAY/OVERDUB pour commencer la lecture. 3. Appuyez sur le bouton . Il s’allume. 4. Appuyez sur le bouton . L’écran indique alors r1 qui est le métronome par défaut, un simple clic standard. Tournez le bouton Rhythm Level vers la droite si vous n’entendez pas de clic. 5. Tournez le bouton SELECT pour choisir le son de métronome requis (indiqué par les symboles of [off], et r1 – r9 dans l’écran). La sélection de of arrête le métronome même si le bouton Rhythm Level est correctement placé. 6. Si l’emplacement mémoire est vide, appuyez sur la pédale REC/PLAY/ OVERDUB pour commencer l’enregistrement. Si l’emplacement mémoire comporte déjà une boucle, appuyez sur la pédale STOP/TEMPO pour arrêter la lecture, puis appuyez deux fois sur le bouton STORE pour sauvegarder le nouveau type de métronome.
Quand vous double-cliquez sur ce nouveau disque, un répertoire/dossier JAMMAN est présent. À l’intérieur du répertoire JAMMAN sont présents tous les sous-répertoires des boucles nommés LOOP01 à LOOP99, selon le nombre d’emplacements mémoire où une boucle a été enregistrée. Seuls les emplacement contenant une boucle enregistrée ont un répertoire disponible. Chaque répertoire LOOPXX contient deux fichiers, un fichier LOOP.WAV qui contient les données audio enregistrées et un fichier LOOP.XML qui contient les données de réglage. Il est important que ceux-ci ne soient jamais séparés car le fichier .XML contient des informations importantes sur la façon dont le JamMan doit manipuler le fichier LOOP.WAV et ses attributs sauvegardés. Vous pouvez librement échanger les répertoires LOOPXX entre le JamMan et l’ordinateur, tout comme vous pouvez le faire entre deux disques durs avec d’autres fichiers. Assurez-vous de déplacer l’ensemble du répertoire LOOPXX et non seuls les fichiers individuels.
2. Reliez un câble USB de votre ordinateur au port USB du panneau arrière du JamMan. L’écran du JamMan affiche CF, ce qui indique qu’il fonctionne maintenant en tant que lecteur de cartes CompactFlash. 3. Double-cliquez sur l’icône Mon ordinateur située sur le bureau de votre ordinateur. Vous devez voir un disque amovible appelé JAMMAN. 4. Double-cliquez sur le disque JAMMAN. Vous devez maintenant voir tous les dossiers des boucles qui ont été enregistrées.
5. Pour les déplacer de la carte vers votre ordinateur, soit les faire glisser vers le bureau de l’ordinateur, soit sélectionner les dossiers que vous souhaitez déplacer et sélectionner Editer>Copie dans la barre des tâches. 6. Ouvrez un répertoire différent sur votre ordinateur et sélectionnez Editer>Coller. Les dossiers des boucles copiés sont maintenant collés dans ce répertoire. 7. Faites un clic droit sur le disque JAMMAN et sélectionnez Ejecter avant d’extraire la carte CompactFlashTM ou de débrancher le câble USB. Déplacer des dossiers de boucle à partir de votre ordinateur vers le JamMan se fait de la même manière. Sélectionnez un dossier de boucle sur l’ordinateur et faites-le glisser vers le répertoire du JAMMAN ou utilisez les commandes Copier/Coller.
2. Reliez un câble USB de votre ordinateur au port USB du panneau arrière du JamMan. L’écran du JamMan affiche CF, ce qui indique qu’il fonctionne maintenant en tant que lecteur de cartes CompactFlashTM. 3. Un nouveau disque amovible appelé JAMMAN apparaît maintenant sur le bureau de votre ordinateur. 4. Double-cliquez sur le disque JAMMAN. Vous devez maintenant voir tous les dossiers des boucles qui ont été enregistrées. 5. Pour les déplacer de la carte vers votre ordinateur, soit les faire glisser vers le bureau de l’ordinateur, soit sélectionner les dossiers que vous souhaitez déplacer et sélectionner Fichier>Editer>Copie dans la barre de menu. 6. Ouvrez un dossier différent sur votre ordinateur et sélectionnez Fichier>Editer>Coller. Les dossiers des boucles copiés sont maintenant collés dans le dossier sélectionné. 7. Éjectez le disque JAMMAN avant d’extraire la carte CompactFlash ou de débrancher le câble USB. Déplacer des dossiers de boucle à partir de votre ordinateur vers le JamMan se fait de la même manière. Sélectionnez un dossier de boucle sur l’ordinateur et faites-le glisser vers le répertoire du JAMMAN ou utilisez les commandes Copier/Coller.
Le JamMan® possède 99 emplacements mémoire. À un moment donné, vous pouvez vouloir effacer le contenu d’un emplacement mémoire pour le réutiliser. Pour supprimer une boucle d’un emplacement mémoire, procédez ainsi : 1. Appuyez sur le bouton . Il s’allume. 2. Appuyez sur le bouton . Ce bouton clignote et attend confirmation de la suppression. (Appuyer sur EXIT à ce moment-là permet d’annuler la procédure de suppression.) 3. Si vous voulez effacer tout le contenu de cet emplacement mémoire et le renvoyer à son état par défaut, maintenez le bouton enfoncé pendant deux secondes. L’écran affiche alors dE, ce qui indique que la procédure de suppression est terminée.
Le formatage de carte supprime tous les fichiers et données de la carte CompactFlashTM. Pour utiliser l’une de ces deux procédures, suivez les étapes ci-après :
, STORE et enfoncés en même temps pendant deux secondes. L’écran affiche EL (effacer boucle) et le bouton clignote. 2. Appuyez sur le bouton . L’écran affiche E? (effacer boucle?) et le bouton continue de clignoter. Appuyez sur le bouton EXIT pour annuler cette procédure. 3. Pour effacer toutes les données de boucle, maintenez le bouton enfoncé pendant deux secondes. La diode CARD BUSY sous l’écran clignote, ce qui indique que les données sont en train d’être effacées de la carte.
, STORE et enfoncés en même temps pendant deux secondes. L’écran affiche EL (effacer boucle) et le bouton clignote. 2. Tournez le bouton SELECT pour afficher FO (formatage) à l’écran. 3. Appuyez sur le bouton . F? (Format ?) apparaît alors à l’écran (le bouton continue de clignoter). Appuyez sur le bouton EXIT pour annuler cette procédure. 4. Pour initialiser le formatage de la carte, maintenez le bouton enfoncé pendant deux secondes. La diode CARD BUSY sous l’écran clignote, ce qui indique que la carte est en train d’être formatée.
être formatée avant de pouvoir être utilisée avec le JamMan. Pour formater la carte, suivez la procédure ci-après :
2. Appuyez sur le bouton qui clignote. L’écran affiche F? et le bouton continue de clignoter. Vous pouvez appuyez sur le bouton EXIT pour annuler cette procédure. 3. Pour initialiser le formatage de la carte, maintenez le bouton enfoncé pendant deux secondes. La diode CARD BUSY sous l’écran clignote, ce qui indique que la carte est en train d’être formatée. Une fois la procédure terminée, l’écran affiche 1, la diode INST/MIC proche du bouton RECORD MODE s’allume et la carte est prête à être utilisée.
FOOTSWITCH à l’aide d’une clé de 12 mm. Une fois le support de blocage enlevé, revissez l’écrou de la prise FOOTSWITCH.
1. Enregistrez la boucle du couplet dans l’emplacement mémoire 1. 2. Enregistrez la boucle du refrain dans l’emplacement mémoire 2. 3. Enregistrez la boucle du pont dans l’emplacement mémoire 3. Pour utiliser ces trois boucles lors d’une prestation, suivez la procédure ci-après : 1. Sélectionnez la boucle 1 (boucle du couplet) et appuyez sur la pédale REC/PLAY/OVERDUB. La boucle 1 commence sa lecture. 2. Pour passer à la boucle 2 (boucle du refrain), appuyez sur l’interrupteur UP de la pédale FS3X au moins deux secondes avant la fin de la boucle 1. Une fois la boucle 2 sélectionnée, l’écran affiche un 2 clignotant, ce qui indique que la boucle 2 est prête à être lue dès que la boucle 1 se termine. L’écran arrête de clignoter une fois que la boucle 2 commence sa lecture. 3. Pour sélectionner de nouveau la boucle 1, appuyez sur l’interrupteur DOWN de la pédale FS3X. 4. Une fois que la boucle 1 est de nouveau en lecture, vous pouvez sélectionner la boucle 3 (boucle du pont) en appuyant deux fois sur l’interrupteur UP de la pédale. L’écran affiche alors un 3 qui clignote. Dans l’exemple ci-dessus, les emplacements mémoire 1, 2 et 3 sont utilisés, mais n’importe quel emplacement peut aussi bien convenir, pourvu que les trois emplacements soient consécutifs. (Consultez la page 22 pour plus de renseignements sur la sauvegarde des boucles.) Le fait d’appuyer moins de deux secondes sur les interrupteurs UP et DOWN de la pédale FS3X ne donne pas suffisamment de temps au JamMan pour préparer la lecture de la boucle suivante, et la boucle actuellement lue reprend sa lecture. Si une surimpression est enregistrée durant la prestation, elle est perdue lors du changement de boucle et la lecture commence. Vous pouvez également utiliser le bouton SELECT pour changer de boucle durant la lecture.
Le JamMan® supporte les cartes CompactFlashTM Type I jusqu’à 2 Go. Le tableau suivant indique la capacité de stockage approximative en minutes en fonction des cartes CompactFlashTM standard, selon des fichiers audio mono de 44,1 kHz et 16 bits. Capacité mémoire en Mo
FOOTSWITCH à l’aide d’une clé de 12 mm. Une fois le support de blocage enlevé, revissez l’écrou de la prise FOOTSWITCH. *valeurs approximatives
