MODE D'EMPLOI JAMMAN SOLO DIGITECH
Déclaré que le produit :
Produit: JamMan Solo
Options de produit: toutes (nécessite d'adaptateurs secteur et classe II) couloirs en 09065, EN60742, ou équivalente)
est conforme aux normes suivantes :
Sécurité IEC 60065 (7ème édition 2001)
Émissions EN 55013 (2001 + AI)
EN 55020 (2007)
Informations supplémentaires :
Ce produit répond aux normes sur les produits basés tensions 2006/95/EC et EMC 2004/108/EC.
Contact en Europe : Votre revendeur ou distributeur DigiTech local ou :
Harman Music Group
Pour votre protection, lisez ce qui suit :
Consignes de sécurité importantes
I. Lisez ces instructions. 2. Conservez ces instructions. 3. Respectez les mises en garde. 4. N'utilisez pas cet apparéil près d'une source liquide. 5. Nettoyez avec un tissu sec uniquement. 6. Veilèz à ne pas bloquer les ouïes de ventilation. Installee selon les instructions du fabricant. 7. Veilze à ne pas installer prés d'une source de chaleur (radiateurs, amplifieateurs, etc.). 8. Protegez le cordon d'alimentation contre tout dommage: pincement, écrasement, etc., notamment pris de la fiche, et au point de sortie du bottier. Veillez à ne pas marcher sur le cordon d'alimentation. 9. Déconnectez ce produit en cas d'orange ou lorsque vous ne l'utilissez pas pendant de longues périodes. 10. Aucune piece réparable par l'utilisateur à l'intérieur. Confiéz les réparations à un personnel qualifié. Faibles réparer l'appareil lorsqu'il a été endommage, lorsque le cordon d'alimentation ou une fiche sont endommages, en présence d'une infiltration liquide dans le boiter, lorsqu'il a été exposé à la pluie ou à l'humidité, lorsqu'il ne fonctionne pas normalement, ou lorsqu'il a subi une chute. I. ATTENTION : pour réduire les risques d'électrocution ou d'incendie, n'expose pas l'apparéil à la pluie ou à l'humiédité. 12. Consultez toutes les sénégraphies et indications sur l'appareil.
REMARQUE : Les informations contenues dans ce mode d'emploi sont sujettes à modification sans préavis.
Certaines informations peuvent être inexactes du fait de modifications apportées au produit ou au système d'exploitation depuis la création de cette version du mode d'emploi. Les informations contenues dans ce mode d'emploi annulent et remplacent toutes les informations précédentes.
Description des réglages. 2
Configuration I - Entrée ampli......8
Configuration 2 - Boucle d'effets...9
Configuration 3 - Entrée
MP3/Aux. 10
Utilisation des boucles du
JamMan® Solo............ II
Sélection d'un emplacement mémoire...12
Création d'une boucle (Led PDL TEMPO éteinte) 13
Création d'une boucle avec décompte (Led PDL TEMPO allumée) 14
Ajouter des Overdubs à une boucle.....16
Undo/Redo sur les Overdubs 17
Sauvegarde des phrases 20
Copier une boucle dans une autre mémoire. 21
Réglage d'un tempo pour l'enregistrement d'une boute 24
Changement de tempo de boucle. 25
Mode Pedal Tempo. 26
Phrases à lecture unique, boucles. 28
Phrases à lecture unique, boucles. 29
Types de rythmes 30

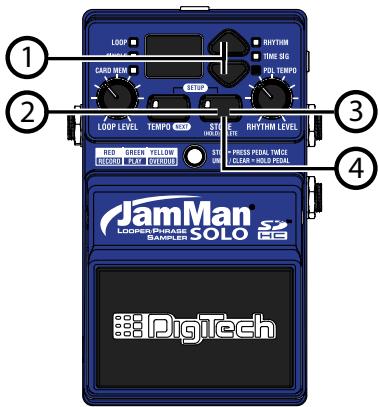

Suppression des boucles individuelles....32
Suppression des boucles individuelles....33
Suppression de toutes les boucles (mémoire interne) 34
Suppression de toutes les boucles (carte mémoire SD/SDHC) 35

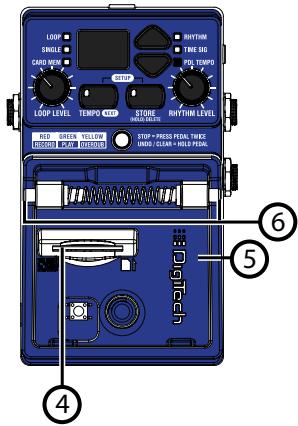

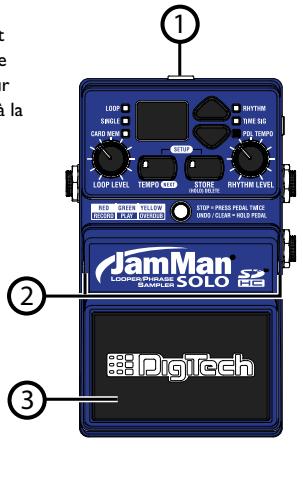

Utilisation des cartes mémoire 36
Utilisation des cartes mémoire 37
Formatage des cartes SD 38
Cartes non formatées 39
Pédale FS3X optionnelle 40
Initialisation sur les réglages d'usine....43
caractéristiques techniques 44
Garantie
La société DigiTech est très fière de ses produits et chaque produit vendu bénéficiait de la garantie suivante :
- La carte de garantie doit être expédiée dans les dix jours suivant l'achat afin d'enregistrer le produit.
- DigiTech garantit ce produit, uniquement lorsqu'il est utilisé aux États-Unis, comme étant dépourvu de défaut de pièces et de main-d'œuvre dans le cadre d'une utilisation normale.
- Concernant cette garantie, la responsabilité de DigiTech est limitée à la réparation ou à l'échange du matériel reconnu défectueux, à condition que le produit soit returné ACCOMPAGNÉ DE L'AUTORISATION DE RETOUR, à DigiTech, ou les pièces et la main-d'œuvre sont couvertes pour une période d'un an (cette garantie est étendue à six ans lorsque le produit a été correctement enregistré par courrier ou sur notre site Internet). On peut obtenir un numéro d'autorisation de retour en téléphonant à DigiTech. La société n'est pas responsable des dommages consécutifs à l'utilisation du produit (dans n'importe quel circuit ou assemblage).
- La fourniture de la «preuve d'achat» incombe au consommateur.
- DigiTech se réserve le droit de modifier la présentation du produit, d'y apporter des ajouts ou des améliorations, sans aucune obligation d'installer ces mêmes modifications sur les produits déjà fabriqués.
- Le consommateur perd les bénéfices de cette garantie si le produit a été ouvert et si celui-ci qu'un autre qu'un technicien de DigiTech est intervenu, ou si le produit a été utilisé à une tension qui ne correspondait pas à celle prescrite par le fabricant.
- Les présentes consignes remplacent toutes les autres garanties, exprimées ou supposées, et DigiTech n'assume ni n'autorise qui que ce soit à assumer les obligations ou responsabilités en rapport avec la vente de ce produit. DigiTech ou ses revendeurs ne sont en aucun cas responsables des dommages exceptionnels ou conséquents ou des dérèglements d'application de cette garantie pour des raisons hors de leur contrôle.
Merci d'avoir choisi le JamMan® Solo! Conçu pour les guitaristes et les bassistes à la recherche d'un lecteur/enregistreur de boucles (Looper) complet, au format compact, le JamMan Solo vous offre 99 emplacements en mémoire interne pouvant contenir 35 minutes de boucles, plus un port d'extension mémoire par carte SD, et offrant 99 emplacements mémoire supplémentaires, pour un total de 16 heures de boucles!
Le JamMan Solo dispose également d'un port USB vous permettant de vous synchroniser sur le logiciel (téléchargement gratuite) JamManager™ de DigiTech® : il vous permet de sauvegarder vos boucles sur PC ou sur Mac, et vous permet de créer rapidement des JamLists pour vos concerts.
Le JamMan Solo et le Looper/échantillonneur de phrases est parfait pour vous entraîner, pour composer, et sur scène:
- Enregistrez des boucles rythmiques et jouez un solo en même temps en temps réel.
- Chargez le JamMan avec des lignes de basse, des plans de batterie, des harmonies, etc. ; créez un groupe pour vous accompagner et jouez où vous le souhaitez!
- Ralentissez ou accélérez un morceau sans changer la hauteur. 10 boucles de rythmes intégrées (et applaudissements) que vous pouvez dire, modifier, supprimer et recharger (avec la fonction d'initialisation).
Le JamMan ouvre de nouveaux horizons à vos explorations musicales. Les possibilités sont illimitées.

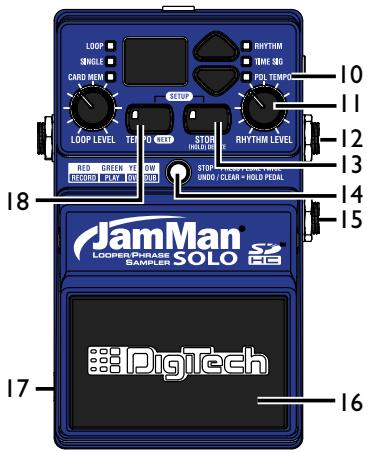

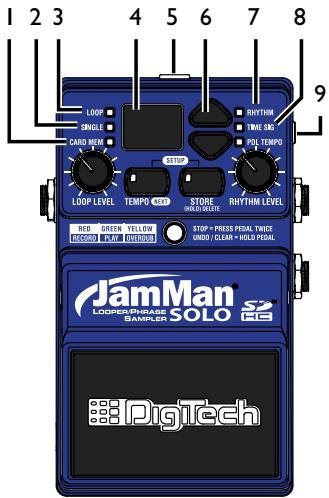

I. Led de carte mémoire
Cette Led rouge s'allume lorsque vous sélectionnez une boucle sur la carte mémoire optionnelle SD/SDHC. Lorsque la Led est éteinte, les boucles sont sélectionnées dans la mémoire interne du JamMan® Solo.
2. Led single
Cette Led jaune indique que la boucle courante est réglée en lecture unique. Les phrases de type unique (single) peuvent être converties en boucles et inversement.
3. Led loop
Cette Led verte indique que la phrase courante est réglée en lecture en boucle continue. Les phrases de type Loop peuvent être converties en phrases Single et inversement.
4. Écran
L'écran indique la boucle courante. Il indique aussi les informations de sauvegarde/copie, les options de configuration, la suppression des fichiers, et le formatage de la carte.
5. Embase d'alimentation
Connectez l'adaptateur PS200R DC à cette embase. Le JamMan® Solo ne peut être alimenté que par cet adaptateur.
6. Touches de sélection de boucles
Ces touches vous permettent de sélectionner les bouches et de sélectionner les options dans le menu de configuration.
7. Led rhythm
Cette Led rouge s'allume lorsque vous sélectionnez la piste rythmique pour vous accompagner et enregistrer.
Cette Led rouge s'allume lorsque vous sélectionnez la signature rythmique d'un nouvel emplacement mémoire de boucle. Vous pouvez sélectionner entre 2 et 15 battements par mesure. Ce qui signifie que si vous souhaitez enregistrer en 5/4, sélectionnez 5 à l'écran. Pour enregistrer en 7/8, sélectionnez 7, et ainsi de suite. Notez que vous pouvez modifier la signature rythmique uniquement pour les emplacements sans phrase enregistrée.
9. Entrée auxiliaire
Cette entrée mini-Jack 3,5 mm accepte une source ligne mono ou stéréo issue d'un lecteur de CD ou de MP3. Tous les signaux de l'entrée Aux sont enregistrés en mono.
10. Led pedal tempo
Cette Led rouge s'allume lorsque le mode Pedal Tempo est activé : le tempo de toutes les bouches peut être régulé en tapant au pied sur la pédale. Voir en page 26.
Determine le niveau de la piste de guid. rythmique.
12. Jack d'entrée
Connectez la guitare à ce Jack.
13. Touche store
Cette touche permet de sauvegarder et de copier les bocles enregistrées sur la carte mémoire. Maintenez la touche enfoncée pour effacer la boucle courante. Appuyez en même temps sur les touches Tempo et Store pour passer en mode de configuration.
14. Led de statut
Cette Led indique le statut de l'enregistrement, de la lecture et de l'Overhub:
| Rouge: | Enregistrement |
| Vert: | Lecture |
| Jaune: | Overdub |
| Alterné rouge/vert: | Tempo au piedDécompte audio |
| Jaune clignotant: | Undo/Redo |
| Rouge clignotant: | Supprimer |

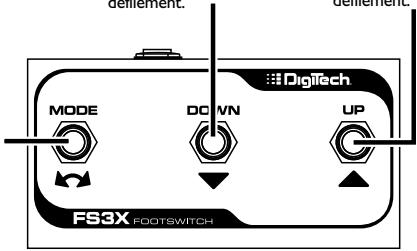

Ce Jack permet la connexion d'une pédale FS3X pour sélectionner au pied les bouches, pour taper le tempo, et pour les fonctions d'annulation et de suppression.
16. Pédale
Lance l'enregistrement, passe de la lecture
a l'Overdub (passse supplémentaire d'enregistrement). La pédale sert également à taper le tempo d'une nouvelle phrase ou pour annuler (Undo) et rétablir (Redo) le dernier enregistrement (Overdub). Appuyez rapidement deux fois pour arrêter la lecture.
17. Port USB
L'embase USB mini-B à 5 broches permet la connexion à un Mac ou à un PC pour le transfert des fichiers de boucles entre l'ordinateur et le JamMan® Solo, à l'aide du logiciel JamManager™ Loop Librarian, téléchargeable sur www.digitech.com.

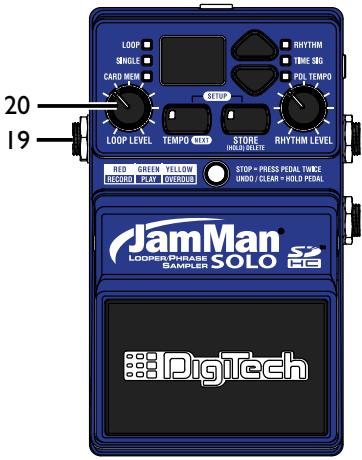

18. ToucheTempo
Appuyez plusieurs fois sur cette touche pour régler le tempo d'une nouvelle boucle ou modifier celui d'une boucle
existante. Le premier temps de la mesure clignote en rouge et les autres temps clignotent en vert. Si vous modifiez le tempo d'une boucle existante, la boucle est jouée au nouveau tempo sans variation de hauteur. Maintenez la touche enfoncée pour annuler tout changement de tempo appliqué à la boucle. Appuyez en même temps sur les touches Tempo et Store pour activer le menu de configuration et régler le type de rythme, la signature rythmique, le tempo par pédale, ou le statut boucle/unique (Single).
19. Jack de sortie
Connectez cette sortie à l'entrée d'un ampli guitare, une voie de mixage, ou un casque.
Déterminez le niveau de sortie.

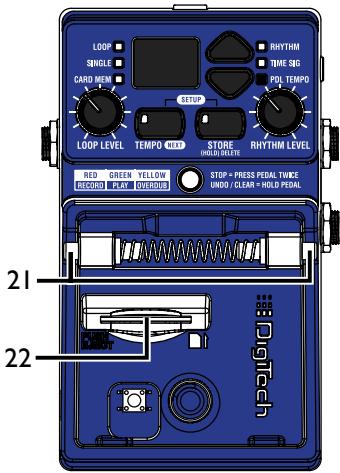

21. Ergots d'ouverture de la pédale
Appuyez sur ces ergots pour ouvrir la pédale (16) et accéder à la carte SD.
22. Port de carte mémoire SD
Le JamMan Solo est compatible avec les cartes mémoires SD/SDHC avec une capacité maximale de 32 Go. Ces cartes doivent être formattées dans le JamMan Solo avant toute première utilisation. Le JamMan Solo offre une mémoire interne totale de 35 minutes de boucles.
| Carte | Mémoire de boucle |
| 1 Go | 3 heures |
| 2 Go | 6 heures |
| 4 Go | 12 heures |
| 8 Go - 32 Go | 16 heures |

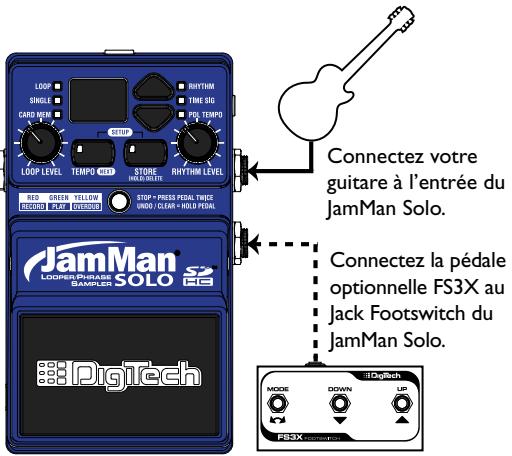

Configuration i - entre empli
Connectez la sortie du JamMan™ Solo à l'entrée de l'ampli.

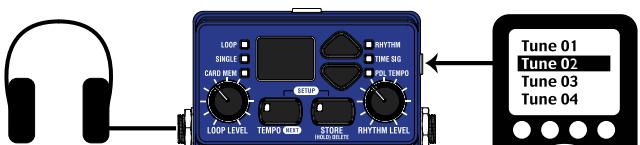

Configuration 3 - entre mp3/aux
Connectez votre casque à la sortie de la pédale JamMan® Solo.
Connectez votre lecteur portable de CD/MP3 à l'entrée Aux du JamMan Solo.
REMARQUE : Tous les signaux audio connectés à l'entrée Aux sont mélangés en mono.
Utilisation des bouches du jamman® solo
Le JamMan® Solo a été conçu pour être très simple d'utilisation et opérationnel dès que vous ouvrez la boîte. Les pages qui suivent vous expliquent comment utiliser le JamMan Solo.
Le JamMan Solo vous offre, en interne, 35 minutes de mémoire de sauvegarde de boucles. Vous pouvez augmenter cette mémoire avec une carte mémoire SD/SDHC. Connectez une guitare, un instrument, ou un lecteur audio avant de commencer.
REMARQUE : La durée de lecture/enregistrement maximale par boucle du JamMan Solo est de 10 minutes.
Sélection d'un emplacement mémoire
Le JamMan Solo dispose de deux banques de mémoire de boucles : une interne et une par carte mémoire optionnelle. Chaque banque contient 99 mémoires, soit un total de 198 mémoires avec une carte SD/SDHC installée.
REMARQUE: Si vous changez de banque, vous perdez vos réglages, à moins de sauvegarder la boucle.
Pour sélectionner les boucles, appuyez sur les touches de SELECTION DE BOUCLE. Appuyez sur la flèche vers le haut pour sélectionner la boucle suivante, et sur la flèche vers le bas pour sélectionner la boucle précédente. L'ÉCRAN affiche le numéro de mémoire.
Après la boucle 99, vous revenez à la première (l s'affiche à l'écran). Si vous appuyez sur la flèche vers le bas, vous revenez à la dernière boucle (s affiche à l'écran). Avec une carte mémoire, les touches DE SELECTION DE BOUCLE font défiler toutes les boucles : les boucles internes I-99, puis les boucles externes I-99. La Led CARD MEM s'allume lorsque vous êtes sur les boucles de la carte externe optionnelle.
Création d'une boucle (led PDL TEMPO éteinte)
Sélectionnez un emplacement mémoire vide avec les touches LOOP SELECT (Leds LOOP et SINGLE éteintes).
Appuyez sur la pédale et commencez à jouer pour enregistrer la boute. La Led de statut s'allume en rouge et indique que l'enregistrement est en cours.
REMARQUE: La durée maximale de boute est de 10 minutes.
Une fois l'enregistrement terminé, la Led LOOP s'allume en vert, indiquant que vous avez enregistré une phrase. La touche STORE s'allume également, indiquant que vous nevez enregistrer la phrase en mémoire. Voir en page 20.
Une fois
L'enregistrement achevé, appuyez une fois sur la pédale pour définir le point de boucle et lancer la phrase en boucle. Appuyez deux fois sur la pédale pour arrêter la lecture de la boucle.

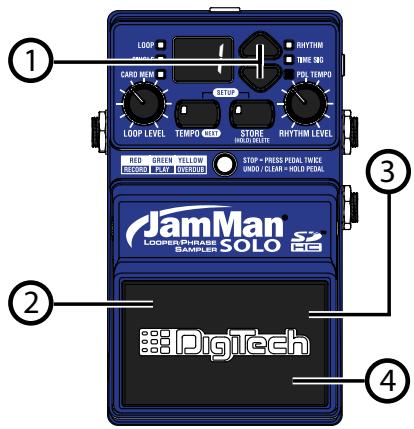

Création d'une boucle avec décompte (led PDL TEMPO allumée)
Consultez la page 26 pour activer la fonction Pedal Tempo du JamMan Solo.
1. Sélectionnez une mémoire vide avec les FLECHES (les Leds LOOP et SINGLE sont éteintes). 2. Tapez sur la PEDALE en rythme avec la musique. Reglez le volume avec le bouton RHYTHM LEVEL. La touche TEMPO clignote en rythme. Le premier temps de la mesure est rouge, les autres temps sont verts. Une fois le tempo reglé, maintenez la PEDALE enfoncée pendant deux secondes pour memoriser le tempo (la touche TEMPO clignote en jaune et la Led PDLTEMPO s'éteint). 3. Appuyez à nouveau sur la PÉDALE pour lancer le décompte d'une mesure (indiqué par la touche
TEMPO clignotant et la Led de STATUT). La Led de STATUT s'allume en rouge pour indiquer l'enregistrement qui commence.
- Une fois l'enregistrement achevé, appuyez une fois sur la PEDALE pour définir le point de boucle et dire la phrase en boucle continue. Appuyez deux fois rapidement sur la PEDALE pour arrêter la lecture de la boucle.
Création d'une boucle avec décompte (led PDL TEMPO allumée)
Une fois l'enregistrement achevé, la Led LOOP s'allume, indiquant que vous avez enregistré une phrase audio. La touche STORE s'allume également, indiquant que vous venez sauvegarder la phrase en mémoire pour pouvoir la recharger plus tard. Consultez la page 20 pour obtenir de plus amples renseignements sur la sauvegarde des phrases.

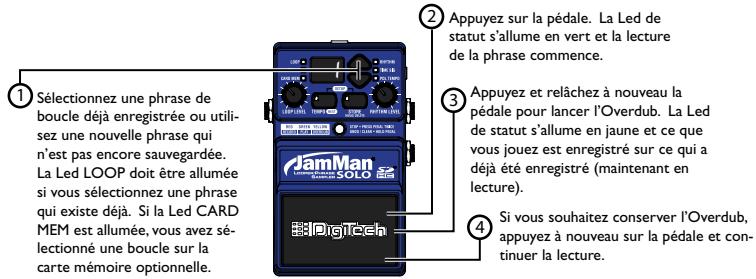

Une fois que vous avez enregistré la boucle, vous pouvez lui ajouter d'autres enregistrements (Overdubs). Les Overdubs peuvent être ajoutés uniquement aux boucles, et non aux phrases à lecture unique (phrases Single). Si vous avez modifié le tempo d'une phrase, sauvegardez-le en mémoire avant d'enregistrer l'Overdub.
Vous pouvez ajouter d'autres Overdubs en maintenant la PEDALE enfoncée. Chaque fois que vous ajoutez un enregistrement, le dernier Overdub est mélangé à la boucle initiale, et vous ne pouvez plus annuler avec le Undo. Lorsque vous avez terminé, appuyez deux fois sur la PEDALE pour arrêter la lecture/l'enregistrement des Overdubs.
Vous pourrez annuler (Undo) le dernier Overdub tant que vous ne changez pas de numéro de boucle courante. Si vous changez d'avis après avoir annulé un Overdub, vous pouvez revenir en arrière.
Annuler (undo) un overdub
Pendant la lecture de la boucle, maintenez enfoncée la PÉDALE pendant deux secondes pour annuler le dernier Overdub. La Led de STATUT clignote brièvement en jaune pendant l'annulation.
Pour revenir en arrière
Pendant la lecture de la boucle, maintenez enfoncée la PEDALE pour annuler le dernier Undo; la Led de STATUT LED clignote encore brièvement en jaune pendant l'annulation du Undo.
Suppression des overdubs et des phrases non sauvegardées
Vous pouvez supprimer les Overdubs pendant la lecture, l'Overdub, et à l'arrêt. En lecture/Overdub, appuyez 2 fois sur la PÉDALE pour arrêter la lecture et continuez d'appuyer pendant 2 secondes jusqu'à ce que la Led de STATUT clignote en rouge. Depuis l'arrêt, maintenez enfoncée la PÉDALE pendant 2 secondes, jusqu'à ce que la Led de STATUT clignote en rouge : elle indique des Overdubs non sauvegardés. Seules les boucles sauvegardées en mémoire restent intactes. La sélection d'une nouvelle boucle supprime les phrases et Overdubs non sauvegardés. Vous pouvez utiliser une pédale FS3X (voir page 40).
REMARQUE : Les fonctions Clear et Undo/Redo ne sont pas possibles après la sauvegarde/copie.

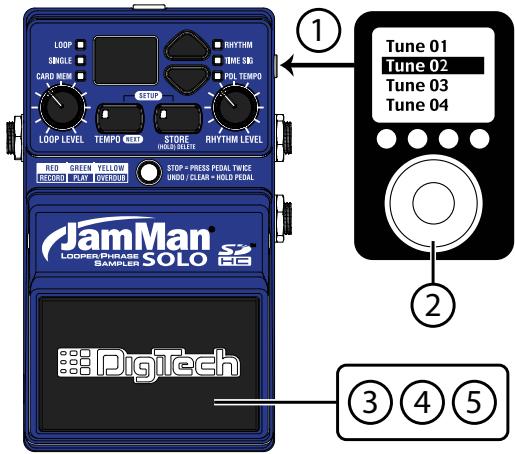

Enregistrement à partir d'un lecteur de MP3 ou de CD
Le JamMan® Solo peut enregistrer directement à partir d'un lecteur de MP3 ou de CD. Cette fonction est très pratique pour apprendre de nouveaux morceaux ou pour travailler. Notez que le JamMan Solo convertit les signaux stéréo en mono lors de l'enregistrement.
Pour enregistrer à partir d'un lecteur de MP3 ou de CD, procédez comme suit :
I. Connectez la sortie du lecteur de MP3 ou de CD à l'entrée AUX INPUT du JamMan Solo. 2. Lancez la lecture sur le lecteur de MP3 ou de CD. 3. Appuyez sur la PEDALE pour enregistrer avec le JamMan Solo. 4. Appuyez à nouveau sur la PÉDALE pour lancer la lecture. 5. Appuyez rapidement deux fois sur la PEDALE pour arreter la lecture.

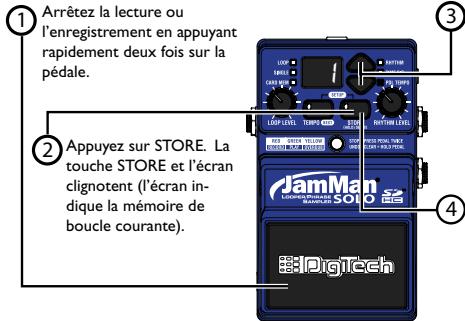

Sauvegarde des phrases
Lorsque vous modifiez un emplacement mémoire de boucle (type de rythme, tempo, signature, enregistrement, Overdubs, etc.), la touche Store s'allume et indique que les modifications seront perdues si vous ne sauvegardez pas avant de sélectionner un nouvel emplacement mémoire de boucle, ou de placer la pédale hors tension.
Optionnel: Appuyez sur les touches de sélection de boucle pour sélectionner un emplacement mémoire vide différent et sauvegarder la boucle avec ses modifications (les Leds LOOP et SINGLE sont éteintes). Vous pouvez aussi sauvegarder sur une mémoire existante. Appuyez sur la pédale pour annuler.
Appuyez à nouveau sur la touche STORE pour terminer.
REMARQUE: Si d'F s'affiche, la mémoire interne ou externe est pleine. Archivez les bouclés à l'aide du calcul JammManager™ et supprimerez-les du Jamm® Solo pour libérer de la mémoire.
Si vous effectuez la sauvegarde sur une carte SD externe, [P] s'affiche à l'écran, indiquant que la protection anti-écriture de la carte SD est active.

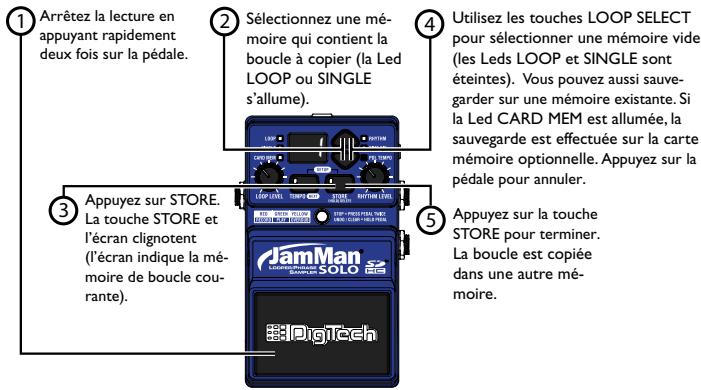

Copier une boucle dans une autre mémoire
REMARQUE: Les fonctions Clear et Overdub Undo/Redo ne sont plus possibles après la sauvegarde/copie en mémoire de la boucle.
Si dF s'affiche, la mémoire interne ou externe est pleine. Archivez vos boucles à l'aide du logiciel JamManagerTM et supprimez-les du Jamar® Solo pour libérer de la mémoire.
Si vous effectuez la sauvegarde sur une carte SD externe, l'écran indique que la protection anti-écrire de la carte SD est active...

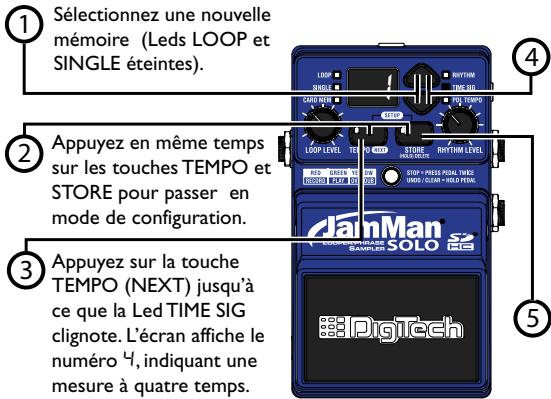

Signature rythmique
Le JamMan Solo est capable d'enregistrer avec différentes signatures rythmiques. La valeur par défaut des boucles vides est 4/4. Pour utiliser une valeur différente, consultez la page suivante.
La touche STORE s'allume lorsque vous modifiez la signature, mais vous pouvez quand même enregistrer avec la nouvelle valeur sans avoir à effectuer une sauvegarde. Si le tempo est déjà réglé, la touche TEMPO clignote en rouge sur le premier temps, puis en vert sur les autres temps. Lorsque vous accédez à la signature
rythmique d'une boucle deja enregistrree, elle-ci s'affiche a I'ECRAN, mais elle ne peut pas etre modifie. Si vous passez a une autre boucle sans sauvegarder les modifications, celles-ci sont perdues et vous revenez en 4/4.
Signature rythmique
Utilisez la touche LOOP SELECT pour modifier la signature rythmique. Vous pouvez sélectionner entre 2 et 15 temps par mesure. Pour enregistrer en 5/4, sélectionnez 5. Pour enregistrer en 7/8, sélectionnez 7, et ainsi de suite.
Appuyez deux fois sur la touche STORE pour sauvegarder la signature rythmique dans la mémoire courante.
Réglage d'un tempo pour l'enregistrement d'une boucle
Avant d'enregistrer une phrase, vous pouvez régler le tempo. Le fait de régler le tempo d'un emplacement mémoire de boucle vide lance automatiquement la piste de guide rhythmique (montez le réglage Rhythm Level pour l'entendre). Vous pouvez utiliser la piste de guide rhythmique comme métronome lors de l'enregistrement. Procédez comme suit pour régler le tempo :
Sélectionnez une nouvelle mémoire avec les touches Loop SELECT (Leds LOOP et SINGLE éteintes).
Tapez sur la touche TEMPO au moins deux fois, ou si la fonction Pedal Tempo est active, appuyez sur la pédale au moins deux fois. La touche TEMPO clignote en rythme sur le tempo saisi. Le premier temps de la mesure clignote en rouge et les autres temps clignotent en vert. Si la fonction Pedal Tempo est active, maintenez la pédale enfoncée pendant deux secondes pour initialiser le temps avant d'enregistrer.
Montez le réglage RHYTHM LEVEL pour entendre la piste de guide.
Pour commencer à enregistrer, appuyez sur la pédale, attendez la fin du décompte audio (une mesure) et jouez.
Pour placer un tempo dans un emplacement mémoire sans pour autant enregistrer un signal audio, suivez les étapes 1 et 2 puis sauvegardez le nouveau tempo. Lorsque vous revenez à l'emplacement mémoire vide, le tempo est déjà réglé, ce qui est indiqué par la touche Tempo qui clignote.

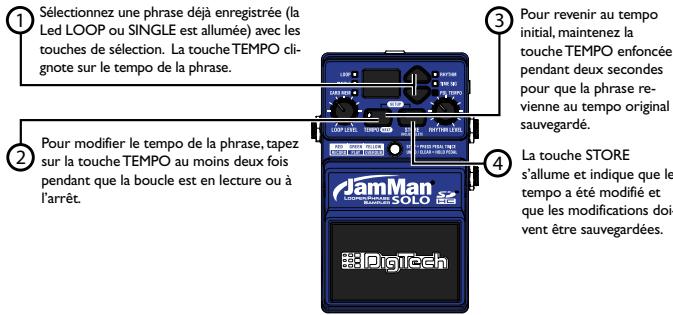

Changement de tempo de boucle
Une fois que vous avez enregistré et sauvegardé une boucle en mémoire, vous pouvez accélérer/ralentir la lecture sans modifier la hauteur. La sauvegarde d'un nouveau tempo est permanente et vous ne pouvez pas revenir à l'ancien tempo. Pour modifier le tempo d'une boucle, procédez comme suit :
Appuyez deux fois sur la touche STORE pour sauvegarder le nouveau tempo. Vous pouvez jouer et modifier la vitesse de lecture tout en restant accordé.
Mode pedal tempo
Le mode Pedal vous permet d'utiliser la PEDALE pour définir le tempo d'un emplacement mémoire vide avant d'enregistrer. À cette fin, procédez comme suit :
I. Appuyez en même temps sur les touches TEMPO et STORE pour passer en mode de configuration.
2. Appuyez sur TEMPO (NEXT) jusqu'à ce que la Led PDL TEMPO LED clignote.
3. Appuyez sur la flèche vers le haut pour activer l'options.
4. Appuyez sur TEMPO (NEXT) pour quitter le mode de configuration. La fonction Pedal Tempo est active sur tous les emplacements mémoire vides.
5. Sélectionnez un emplacement mémoire (Leds LOOP et SINGLE éteintes).
- Appuyez sur la PEDALE au moins deux fois pour définir le tempo. La touche TEMPO clignote en rythme avec les taps sur la PEDALE.
- Une fois le tempo défini, maintenez enfoncée la PÉDALE pendant 2 secondes jusqu'à ce que la touche TEMPO et la Led PDLTEMPO clignotent brièvement pour confirmer le nouveau tempo. La touche TEMPO se remet à clignoter en rythme avec le tempo défini.
Vous pouvez maintenant utiliser la PÉDALE pour lancer l'enregistrement de la boucle. Une fois le tempo défini, vous disposez d'une mesure de décompte avant l'enregistrement de la boucle — la touche Tempo et la Led de Statut clignotent.
Mode pedal tempo
Le mode Pedal Tempo ne fonctionne qu'avec les emplacements mémoire de boucles vie des. Il ne peut pas être utilisé pour modifier le tempo de boucles existantes (vous devez utiliser la touche TEMPO pour modifier le tempo d'une boucle existante). Pour désactiver la fonction Pedal Tempo de façon globale, vous devez aller dans le menu de configuration.
Phrases à lecture unique, boucles
Les phrases audio enregistrées dans le JamMan® Solo peuvent être jouées de deux façons : sous la forme d'une boucle continue, ou sous la forme d'une phrase à lecture unique “Single”. Les phrases uniques lisent le signal audio enregistré une seule fois et s'arrêtent. Toutes les phrases sont enregistrées sous la forme de boucles par défaut, mais vous pouvez les changer en phrases à lecture unique. Vous pouvez toujours changer une phrase à lecture unique en boucle. Pour passer de boucle à lecture unique :
1. Arrêter la lecture de la boucle. 2. Sélectionnez une boucle enregistrée (Led LOOP allumée) avec les touches haut/bas). Si la Led CARD MEM est allumée, vous avez sélectionné un emplacement sur la carte SD optionnelle.
- Maintenez enfoncées les touches TEMPO et STORE en même temps pour passer en mode de configuration. La Led LOOP clignote et L (Loop) s'affiche à l'Écran.
- Utilisez les touches de SELECTION DE BOUCLES pour faire clignoter la Led SINGLE (l'écran affiche 5 t). Si vous passez d'une phrase à lecture unique à une boucle, utilisez les touches de SELECTION DE BOUCLES pour faire clignoter la Led LOOP. La touche STORE s'allume et indique que la modification doit être sauvegardée si vous souhaitez la recharger à l'avenir.
- Appuyez deux fois sur la touche STORE pour sauvegarder les modifications, si vous le souhaitez.
Phrases à lecture unique, boucles
Les phrases à lecture unique ne peuvent pas recevoir d'overdubs. Appuyez lentement par répétitions sur la PÉDALE pour relancer la lecture de la phrase unique depuis son début. Appuyez rapidement deux fois sur la PÉDALE pour relancer la phrase et l'accéder à la fin.
Types de rythmes
Le JamMan® Solo possède 9 pistes de guides rythmiques allant d'un simple clic de métronome à des échantillons de batterie de haute qualité. Pour modifier le type de rythme, procédez comme suit :
1. Sélectionnez un emplacement mémoire avec les touches de SELECTION DE BOUCLE. 2. Si la mémoire est vide (les Leds LOOP et SINGLE sont éteintes), réglez le tempo. Si la mémoire contient une boucle (Led LOOP ou SINGLE allumée), appuyez sur la PÉDALE pour lancer la lecture. 3. Montez le volume avec le bouton RHYTHM LEVEL. 4. Appuyez en même temps sur les touches TEMPO et STORE pour passer en mode de configuration.
- Appuyez sur TEMPO (NEXT) jusqu'à ce que la Led RHYTHM clignote. L'ECRAN affiche r l, qui est le rythme par défaut (métronome). Montez le bouton RHYTHM LEVEL si vous n'entendez pas le métronome.
- Utilisez les touches de SELECTION DE BOUCLE pour sélectionner le son de la piste de rythme (représenté sous la forme F [off], et r -r à l'ECRAN). Sélectionnée F pour désactiver la piste de guide rythmique.
- Appuyez deux fois sur la touche TEMPO (NEXT), ou tapez sur la PEDALE pour quitter le menu de configuration.
Types de rythmes
- Si la mémoire est vide, appuyez sur la PÉDALE pour lancer l'enregistrement. Si la mémoire possède une boucle, appuyez deux fois sur la PÉDALE pour arrêter la lecture, et appuyez deux fois sur STORE pour sauvegarder le nouveau type de rythme.
Types de rythmes
DF - Désactivé
RI - Bloc en bois
R3 - Clic
R4 - Grosse caisse alternative/Charleston
R5 - Grosse caisse de studio/Charleston
R - Grosse caisse Techno/Charleston
R7 - Cloche
RB - Conga
R9 - Tambourin
Suppression des boucles individuelles
Le JamMan® Solo utilise la mémoire interne et les cartes mémoire externes optionnelles SD/SDHC pour sauvegarder les fichiers de boucles. Les boucles peuvent être supprimées de façon individuelle pour économiser de la place en mémoire. Vous pouvez supprimer les boucles de la mémoire interne ou de la carte externe :
I. Sélectionnez la phrase à supprimer à l'aide des touches de SELECTION. Si la Led CARD MEM est allumée, la carte externe est sélectionnée. 2. Maintenez la touche STORE enfoncée pendant deux secondes jusqu'à ce que l'ÉCRAN affiche EL et relâchez. La touche STORE clignote et attend la confirmation de suppression.
- REMARQUE: Si l'ÉCRAN affiche É, ou EC, vous avez appuyé trop longtemps sur STORE et vous devez recommencer. Appuyez sur la PÉDALE pour annuler la suppression.
- Appuyez sur STORE. L'ECRAN affiche E ? (Effacer la boucle ?). La touche STORE continue de clignoter. Pour annuler la procEDURE à tout moment, appuyez sur la PEDALE.
- Si vous souhaitez supprimer le contenu de cet emplacement mémoire, et revenir à l'état par défaut, maintenez la touche STORE enfoncée pendant deux secondes. L'ÉCRAN affiche rapidement DE — la suppression est achevée, et L'ÉCRAN affiche le numéro de mémoire.
Suppression des boucles individuelles
ATTENTION: La suppression d'une boucle en mémoire est irréversible. Utilisez cette fonction avec prudence.
REMARQUE: Si, lorsque vous essayez de supprimer une boucle sur une carte SD, l'écran affiche CP en clignotant lors de l'étape 4, la protection contre l'écriture de la carte est activée. Veillez à la déverrouiller.

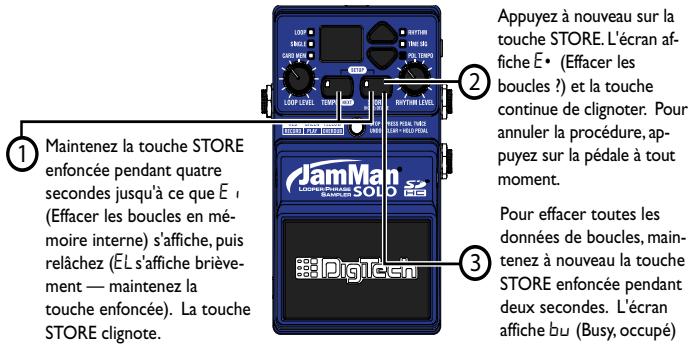

Suppression de toutes les bouches (mémoire interne)
Le JamMan® Solo sauvegarde les fichiers de boucles en mémoire interne et sur les cartes externes. Vous pouvez supprimer toutes les boucles de la mémoire interne ou externe sans avoir à les supprimer une par une. Voici comment procéder :
Suppression de toutes les bouches (carte mémoire sd/sdhc)
Pour supprimer les fichiers de la carte SD/SDHC, le JamMan® Solo permet deux types de procédures de suppression : Suppression de toutes les boucles et formatting de la carte SD. La procédure de suppression des boucles efface uniquement les données de boucle du JamMan Solo (toutes les autres données restent sur la carte) :
Installez une carte SD/SDHC optionnelle dans l'emplacement mémoire du JamMan SOI SOUTS la péda.
Maintenez la touche STORE enfoncée pendant quatre secondes jusqu'à ce que EC (Effacer la Carte mémoire) s'affiche puis relâchez (EL) s'affiche brièvement, mais maintenez la touche enfoncée. Si l'écran affiche E (Effacer Interne), appuyez à nouveau sur les touches de sélection de boucle pour afficher EC. La touche STORE clignote.
Appuyez à nouveau sur STORE. Écran affiche E ? (Effacer ?) et la touche continue de clignoter. Pour annuler la procédure, appuyez sur la pédale à tout moment.
Pour supprimer toutes les données de boucle, maintenez la touche STORE enfoncée pendant deux secondes. L'écran affiche bu (Busy, ou occupé), ce qui indique que les données sur la carte sont en cours de suppression.
REMARQUE: Si lors de la suppression, LP clignote à l'écran pendant l'étape 4, cela signifie que la carte SD est protégée.
Utilisation des cartes mémoire sd/sdhc
Le JamMan Solo permet 35 minutes de mémorisation de boucles. Vous pouvez augmenter la mémoire de boucles en installant une carte mémoire SD/SDHC dans le port de carte SD situé sous la PÉDALE amovible du JamMan Solo. Le JamMan Solo est compatible avec les cartes SD/SDHC de taille allant jusqu'à 32 Go, soit un total supérieur à 16 heures de boucles.
La première fois que vous insérez une carte dans le JamMan Solo, il est conseillé de formater la carte avec la fonction de formatage du JamMan Solo (voir page 38).
Pour installer une carte SD/SDHC dans le JamMan Solo, procédez comme suit :
1. Déconnectez l'alimentation. 2. Appuyez à fond sur l'un des deux
côtés des ERGOTS DE FERMÉTURE DE LA PÉDALE à l'aide de la fiche jack de votre cordon guitare.
- Retirez la PEDALE du JamMan Solo.
- Insérez la carte avec les contacts vers le bas jusqu'à fond. Pour retirer la carte, appuyez sur la tranche de la carte pour activer le mécanisme d'éjection.
- Replacez la PEDALE en plaçant l'un des trous de la PEDALE sur l'ergot.
- Poussez l'ergot opposé et insérez la PEDALE. Relâchez l'ergot. Les ergots doivent être de même niveau avec la PEDALE.
Utilisation des cartes mémoire sd/sdhc
Attention: Veillez à ce que la carte SD soit insérée à fond avant de replacer la pédale, pour éviter tout dommage à la carte SD.
Formatez la carte lors de sa première insertion dans le JamMan® Solo en procédant comme suit :
I. Maintenez la touche STORE enfon- cée pendant six secondes. L'ECRAN affiche F (Formater la carte) et la touche STORE clignote. 2. Appuyez a nouveau sur la touche STORE. L'ÉCRAN affiche F7 (Formater ?) et la touche STORE continue de clignoter. Pour annuler la procédure, appuyez sur la PEDALE. 3. Pour lancer le formatage, maintainez a nouveau la touche STORE enforcée pendant deux secondes. L'éCRAN affiche bU, indiquant que la carte est en cours de formatage.
REMARQUE: Si, lorsque vous essayez de formater une carte SD, l'écran affiche CP en clignotant, lors de l'étape 3, la protection anti-copie de la carte SD est active et doit être déverrouillée.
Si une carte mémoire au format invalide est insérée dans le JamMan® Solo, le JamMan Solo ne reconnaît pas la carte et l'écran affiche nF. La carte doit être formatée avant de pouvoir être utilisée par le JamMan Solo. Pour formater la carte, procédez comme suit :
I. Pendant que l'éCRAN affiche nF, la touche STORE clignote et vous demande de confirmer le formatage. 2. Appuyez sur la touche STORE clignotant. L'ECRAN affiche F et la touche STORE continue de clignoter. Vous pouvez appuyer sur la PEDALE pour annuler la procEDURE. 3. Pour lancer le formatage, maintenez la touche STORE enfoncée pendant deux secondes. L'ECRAN affiche bu, indiquant que la carte est en
cour de formatage. Lorsque le formatage est achevé, le JamMan Solo revient en utilisation normale.
Pédale FS3X optionnelle
La pédale optionnelle FS3X vous permet de gérer au pied la sélection de la boucle, le tempo, et l'arrêt.
Mode d'emploi
Lorsque la mémoire de la boucle sélectionnée est vide, ce contacteur au pied peut être utilisé pour régler le tempo. Si la boucle est en lecture, en enregistrement, ou en Overdub, ce contacteur au pied met fin à ces fonctions. Si vous maintenez le contacteur au pied enfoncé, vous supprimez la nouvelle boucle ou l'Overdub ajoutée à la boucle enregistrée.
Le contacteur au pied sélectionne l'emplacement mémoire précédent. Maintenez-le enfoncé pendant deux secondes pour accélérer le défillement.
Le contacteur au pied sélectionne l'emplacement mémoire suivant. Maintenez-le enfoncé pendant deux secondes pour accélérer le défillement.
Lectures de boucles multiples avec la pédale FS3X
Le JamMan Solo vous offre une autre fonction exceptionnelle : la possibilité de jouer différentes boucles les unes après les autres à l'aide de la pédale optionnelle FS3X. Ceci vous permet de jouer une progression couplet > refrain > couplet > pont sans coupure, à l'aide de trois boucles différentes.
Pour préparer les boucles pour la configuration couplet > refrain > couplet > pont, procédez comme suit:
1. Enregistrez la boucle de couplet en mémoire 1. 2. Enregistrez la boucle de refrain en mémoire 2. 3. Enregistrez la boucle de pont en mémoire 3.
Pour utiliser ces trois boucles sur scène, procédez comme suit :
I. Sélectionnez la boucle I (couplet) et appuyez sur la PÉDALE. La lecture de la boucle I commence. 2. Pour passer à la boucle 2 (refrain), appuyez sur UP sur la FS3X pendant au moins deux secondes avant la fin de la boucle 1. Une fois la boucle 2 sélectionnée, l'ÉCRAN affiche en clignotant, indiquant que la boucle 2 est jouée à la fin de la boucle 1. Une fois que la boucle 2 commence en lecture, l'ÉCRAN cesse de clignoter.
- Pour sélectionner à nouveau la boucle 1, appuyez sur DOWN (FS3X).
- Après le début de la lecture de la boute 1, vous pouvez sélectionner la boute 3 (pont) en appuyant deux fois sur UP. L'écran affiche ∃ en clignotant.
Les mémoires 1, 2 et 3 sont utilisées dans cet exemple, mais vous pouvez utiliser les mémoires que vous voulez.
Si vous appuyez sur les contacteurs au pied UP ou DOWN de la FS3X pendant moins de deux secondes avant la fin de la lecture d'une boucle, le JamMan Solo n'a pas assez de temps pour préparer la boucle suivante et la boucle en cours est relue une fois supplémentaire. Si vous avez enregistré des Overdubs, ils sont perdus lorsque la boucle suivante est sélectionnée et commence en lecture. Vous pouvez également utiliser les touches de sélection de boucle pour changer de boucle pendant la lecture.
Logiciel jammanagertm
Le logiciel de gestion de bibliothèques de bouches est disponible en téléchargement gratuit sur le site Internet de DigiTech. Cette application tourne sous Windows XP/Vista/7 et sous Mac OS X. Elle vous permet d'archiver et de transférer vos bouches entre le JamMan Solo et votre ordinateur.
Pour de plus amples informations, consultez le site Internet www.digitech.com.
Initialisation sur les réglages d'usine
Cette procédure vous permet d'initialiser le JamMan® Solo sur ses réglages d'usine. Toutes les mémoires de boucles internes sont reformatées et les 10 boucles fournies avec le JamMan Solo sont restaurées. L'initialisation sur les valeurs d'usine n'affecte en rien les cartes SD externes.
ATTENTION : la procédure d'initialisation sur les valeurs d'usine efface toutes les boucles de la mémoire interne du JamMan Solo et l'initialise sur les valeurs d'usine. Cette procédure est permanente et ne peut pas être inversée. Utilisez l'initialisation sur les valeurs d'usine avec prudence. Faites un Backup de vos boucles internes sur votre ordinateur avec le logiciel JamManager™ par la connexion USB avant toute initialisation.
I. Maintenez la touche STORE enfoncée pendant la mise sous tension du JamMan Solo. 2. Lorsque l'écran affiche F_r, relâchez la touche STORE (qui clignote). 3. Appuyez à nouveau sur STORE. L'écran affiche r ?, et vous demande de confirmer. Pour annuler, appuyez sur la PÉDALE. 4. Pour confirmer l'initialisation, maintenez la touche STORE enfoncée jusqu'à ce que bu s'affiche. Le JamMan Solo repasse en fonctionnement normal sur la boucle / affichée à l'écran.
Section numérique
Conversion A/N/A :
Fréquence d'échantillonnage :
Format fichiers de boucles :
USB
Type de connecteur :
Capacité individuelle par boucle :
Capacité de mémoire interne :
Type de mémoire externe :
Capacité de mémoire externe :
24 bits
44,1 kHz
44,1 kHz, 16 bits (mono), fichier. wav non compressé
2.0 haut débit (compatible USB 1.1)
Mini-B 5 broches
10 minutes
35 minutes au total de temps de boucle (99 boucles au total)
(optionsnelle) SD/SDHC de 32 Go max.
Plus de 16 heures d'enregistrement, avec une carte SDHC de
8 Go ou plus (99 boîtiers maximum au total)
Entrées instrument/guitare :
Type de connecteur :
Impédance d'entrée:
Niveau d'entrée maximum :
Jack guitare :
Jack mono 6,35 mm asymétrique
IMOhms
+4 dBu
Reste analogue sans traitement
Entrée aux :
Type de connecteur :
Impédance d'entrée:
Niveau maximum d'entrée :
mini-Jack stereo 3,5 mm ramené en mono
20 kOhms
+4 dBu
Sortie:
Type de connecteur :
Impédance de sortie :
Niveau de sortie maximum :
Entrée pédale externe :
Type de connecteur :
Alimentation
Puisance :
Consummation :
Adaptateur :
US et Canada:
Japon:
Europe :
R-U:
Australie :
Dimensions :
Poids :
Jack 6,35 mm mono. Compatible casque stéréo avec impédance minimum de 50 Ohms, avec signal mono.
100 Ohms
+4 dBu
Jack 6,35 mm stéréo, compatible avec la pédale optionnelle DigiTech® FS3X à 3 contacteurs au pied
< 2 Watts
<200mA
PS200R (fourni), sortie: 9,6 Vcc, 300 mA max.
PS200R-120
PS200R-100
PS200R-230
PS200R-240
PS200R-240-AU
70 mm (l) × 127mm (p) × 54mm (h)
0,35 kg
Logiciel de gestion des boucles jammanagertm — systèmes requis
XP Home/Pro (32), Vista (32/64), 7 (32/64) Pentium®/Athlon XP I,5 GHz ou plus rapide I Go de RAM (2 Go de RAM conseillé) - Port USB
OS X 10.5 ou plus récent - Processeur Intel Core - 1 Go de RAM (2 Go de RAM conseillé) - Port USB
DigiTech®
JamMan™ Solo - Mode d'emploi 18-0815-A
Imprimé aux USA
DigiTech est une marque déposée de Harman International.
©2010 Harman International Industries, Incorporated. Tous droits réservés.
