DF7 - Pédale d'effets pour guitare DIGITECH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DF7 DIGITECH au format PDF.
| Type de produit | Pédale d'effets pour guitare |
| Marque | DigiTech |
| Modèle | DF-7 Distortion Factory |
| Dimensions | 125 mm x 79 mm x 54 mm |
| Poids | 850 g |
| Alimentation | Pile alcaline 9V ou adaptateur secteur DigiTech PS200R (9V CC) |
| Consommation | 0,7 W (avec adaptateur) |
| Autonomie de la pile | Environ 6 heures (utilisation continue) |
| Impédance d'entrée | 1 MOhm |
| Impédance de sortie | 100 Ohms |
| Fonctions principales | 7 modèles de distorsion (Ibanez TS-9, DOD 250, Boss DS-1, Pro Co Rat, Boss MT-2, DigiTech Metal Master, Electro-Harmonix Big Muff), réglages LEVEL, LOW, MID, MID FREQ, HIGH, GAIN, sélecteur de modèle, mode Flexible Output (mono/stéréo avec 6 spectres stéréo), modélisation d'enceinte CIT, sorties OUT 1 (AMP) et OUT 2 (MIXER) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas utiliser de liquides. Débrancher les câbles en cas d'inutilisation prolongée pour préserver la pile. |
| Sécurité | Ne pas exposer à la pluie ou à l'humidité. Ne pas obstruer les ouïes de ventilation. Débrancher en cas d'orage. Utiliser uniquement l'adaptateur secteur spécifié. |
| Pièces détachées et réparabilité | Aucune pièce remplaçable par l'utilisateur. Consulter un service de réparation agréé en cas de dysfonctionnement. |
| Garantie | Garantie contre les défauts de pièces et de main-d'œuvre. Conditions variables selon le pays de distribution. |
| Accessoires fournis | Pédale DF-7, mode d'emploi, note sur la pile, carte de garantie, brochure DigiTech |
FOIRE AUX QUESTIONS - DF7 DIGITECH
Questions des utilisateurs sur DF7 DIGITECH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pédale d'effets pour guitare au format PDF gratuitement ! Retrouvez votre notice DF7 - DIGITECH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DF7 de la marque DIGITECH.
MODE D'EMPLOI DF7 DIGITECH
déclare que le produit :
toutes (nécessite un adaptateur de
est conforme aux normes :
Sécurité : IEC 60065 (1998)
EMC: EN 55013 (1990)
EN 55020 (1991)
Informations complémentaires
C'est produit roi aux normes les produits base tension, directees EC/EEC etdirectesEMC89/336/EEC, décritées par la commande 937/68/EEC.
Vice-Président du développement-MI
8760 S. Sandy Parkway 812-114-6703-114
Contact en Europe: Votre revendeur DigiTech ou
Harman Music Group
Pour votre protection, lisez ce qui suit :
Consignes de sécurité importantes
I. Lisez ces instructions.
- Conservez ces instructions.
- Respectez toutes les mises en garde.
- Ne pas utiliser près d'une source liquide.
5. Nettoyer avec un tissu sec.
- Ne pas abstruer les ouyés de ventilation. Installez selon les instructions du fabriquant.
- Ne pas installer près d'une source de chaleur (radiateur, amplificateur, etc.).
- Protegez le cordon secteur de toute dégradation ou de tout dommage.
- En présence d'orage ou d'une période d'inutilisation prolongée, déconnectez du secteur.
- Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Consultez un service de réparation/agréé.
Vous devez faire réparer l'appareil lorsqu'il a été endommagé, lorsque le cordon secteur est
endommagé, en présence d'infiltration liquide ou d'objet dans le boîtier, s'il ne fonctionne pas
- ATTENTION: Pour réduire les risques d'électrocution ou incidence, ne pas exposer à la pluie ou à l'humidité
- Consultez les étiquettes ou la sérigraphie sur l'appareil pour obtenir des informations supplémentaires.
Merci d'avoir besoin de la pédale DF-7™ Distortion Factory™ de DigiTech®.
Les pédales de distorsion sont à la guitare ce que la guitare elle-même est à la musique moderne et la DigiTech DF-7 Distortion Factory est la pédale de distorsion la plus avancée jamais créée. Nous avons modélisé les sept pédales de distorsion les plus utilisées au monde et nous les avons regroupées dans une seule pédale équipée de notre système de mode de sortie puissant Flexible Output Mode™ avec technologie Stereo Spectrum.
La DF-7 a été conçue pour vous offrir le son des pédales Ibanez® TS-9, DOD® Overdrive/Preamp 250, Boss® DS-I, Pro Co Rat™, Boss® MT-2 Metal Zone®, DigiTech® Metal Master™ et Electro-Harmonix® Big Muff ®. La DF-7 est également équipée de modes de sorties Flexible Output™, avec six spectres stéréo et la modélisation d'enceintes CIT™. Ceci vous permet de vous connecter directement à vos amplis, ou à une console d'enregistrement ou de sonorisation, en stéréo avec les 6 spectres ou en mono.
*DigiTech, DOD, Metal Master, Flexible Output Mode et CIT sont des marques déposées de Harman International Industries, Incorporated. Les autres noms de produits sont des marques déposées. Les produits mentionnés dans ce mode d'emploi ne seront qu'à déscrire lessons simulés par notre produit. Les sociétés mentionnées dans ce mode d'emploi ne sont pas associées ou affiliées à DigiTech.
Éléments fournis
La pédale DigiTech® DF-7™ Distortion Factory™ est fournie avec les éléments suivants :
- Pédale DigiTech® DF-7™ Distortion Factory™
- Ce mode d'emploi Note de remarque sur la pile
- Carte de garantie DigiTech Brochure DigiTech
Vérifiez que vous disposez de ces éléments avant de continuer.
Caracteristiques
- Réglages - LEVEL, LOW, MID FREQ, MID, GAIN, HIGH, DISTORTION MODEL, Pédale On/Off
- Jacks - INPUT, OUT 1 (AMP), OUT 2 (MIXER) Impédance d'entrée - 1 MOhms Impédance de sortie - 100 Ohms
- Alimentation - (Optionnel) DigiTech PS200R ou pile alcaline de 9 V
- Consommation - 0,7 Watts (avec adaptateur secteur PS200R optionnel) Autonomie de la pile - Environ 6 heures (en utilisation continue) Dimensions - 4 15/16"(L) x 3 1/8"(W) x 2 1/8"(H)
- Poids - 850 g
- Adaptateur secteur (optionnel) PS200R - 100 (100 Vca ~ 50/60 Hz) PS200R - 120 (120 Vca ~ 60 Hz) PS200R - 230 (230 Vca ~ 50 Hz) PS200R - 240 (240 Vca ~ 60 Hz)
Remplacement de la pile
I. Utilisez la pointe du jack du cordon guitare pour appuyer sur l'un des côtés du compartiment de pile. 2. Retirez la pile et déconnectez les fils. 3. Installez une nouvelle pile, connectez les fils et replacez la pile dans son compartiment. Veillez à dégager les fils de la pile du dessous ou du bras du contacteur de la pédale. 4. Placez un trou de la pédale sur son ergot correspondant. 5. Placez l'ergot opposé en position et appuyez sur la pédale pour la remettre en place. Relâchez l'ergot. Lorsque la pédale est correctement installée, les deux ergots sont à niveau avec le boîtier de la pédale.

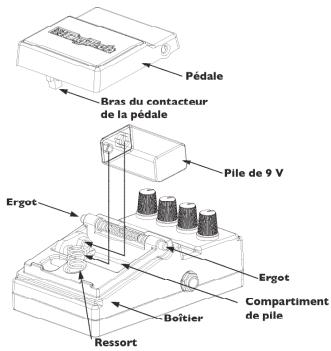

Schéma de remplacement de la pile
Fonctions et réglages
Determinez le niveau de sortie de l'effet. Tournez ce bouton vers la droite pour augmenter le niveau de sortie.
2. LOW
Contrôle l'atténuation/accentuation des basses de chaque méthode.
3. MID FREQ
Determine la fréquence du filtre médium de chaque méthode (de 200 Hz à 5 kHz).
4. MID
contrôle l'atténuation/accentuation des mediums de chaque méthode.
5. Embase d'adaptateur secteur
Utilisez uniquement l'adaptateur DigiTech PS200R (9Vcc) fourni
(voir mode Flexible Output de la section Connexions).
6. HIGH
Contrôle l'atténuation/accélération des aigus de chaque méthode sauf pour les modèles TS-9, DS-1, Big Muff π, and Rat. Pour les TS-9, DS-1, et Big Muff π, où ce bouton sert de bouton Tone. Pour la méthode Rat, ce bouton sert de bouton de filtrage.
7. GAIN
contrôle la distorsion/Overdrive de chaque méthode, sauf pour le contrôle Big Muff ^® ou le bouton règle le Sustain. Tournez le bouton vers la droite pour augmenter le gain et vers la gauche pour le diminuer.
8. Distortion MODEL
Sélectionne l'un des sept modèles suivants:
1. Basé sur l'Ibanez TS-9 2. Basé sur la pédale DOD® Overdrive/Preamp 250 3. Basé sur la Boss® DS-I Distortion 4. Basé sur la Pro Co Rat* 5. Basé sur la Boss® MT-2 Metal Zone® 6. Basé sur la DigiTech Metal Master 7. Basé sur l'Electro-Harmonix® Big Muff ^
Consultez la Description des
modèles dans les pages suivantes
pour en savoir plus sur chaque modèle et la section Stereo Spectrum-Configuration sur la sélection du spectre.
Connectez la guitare à ce Jack. La connexion du cordon guitare alimente la pédale par la pile même si le témoin Led ne s'allume pas (voir section Mode Flexible Output™). Pour augmenter la durée de vie de la pile, déconnectez tous les câbles lorsque vous n'utilisez pas la pédale.
- Pressions d'ouverture du compartiment pile. Ces deux pressions sont montées sur ressorts et maintiennent la pédale assemblée. Appuyez pour ouvrir le compartiment de la pile (Voir le schéma de remplacement de la pile).
- Pédale Appuyez sur la pédale pour activer/désactiver l'effet (voir les sections Mode Flexible Output et Stereo Spectrum).
- OUT I (AMP) Connectez cette sortie à l'entrée de votre amplificateur (voir les sections Mode Flexible Output et Stereo Spectrum).
- Témoin LED Cette LED s'allume lorsque l'effet est actif et indique quel mode Flexible Output est actif (voir les sections Mode Flexible Output et Stereo Spectrum). Si l'intensité de la LED diminue ou si elle ne s'allume plus lorsque vous utilisez une pile (avec les câbles connectés), vous devez changer la pile.
14. OUT 2 (MIXER)
Cette sortie a été conçue pour fonctionner avec un système audio large bande. Elle permet la connexion directe à une console de mixage ou d'enregistrement. Chaque MODELE offre un modèle d'enceinte spécifié avec cette sortie (voir les sections Mode Flexible Output et Stereo Spectrum).
Modèle de distorsion i basé sur l'ibanez® ts-9 tube screamer*
Ce modèle produit le son de l'Ibanez TS-9 Tube Screamer*, célèbre pour sa chaleur et son son naturel d'Overdrive
à lampe. Parfait pour booster votre signal sans ajouter beaucoup de distorsion.
Pour ce modèle, les boutons GAIN, HIGH et LEVEL de la DF-7 fonctionnent comme les boutons Overdrive, Tone et Level de la TS-9*. La DF-7 dispose également de réglages LOW, MID et MID FREQ vous permettant d'affiner l'égalisation.
Réglez les boutons LOW, MID, MID FREQ, HIGH et GAIN en position centrale pour réproduire avec précision le son de cette pédale. Lorsque ce modèle est sélectionné, le modèle d'enceinte CIT utilisé avec les modes Flexible Output 1 et 2 est basé sur une enceinte 1×12 de Fender® '65 Deluxe Reverb®*.
Modèle de distorsion 2 basée sur la pédale DOD® overdrive/preamp 250*
Ce modèle reproduit le son classique de la pédale DOD® Overdrive/Preamp 250. Le son d'Overdrive est typique des sons de guitare du milieu des années 70. Le MODELE 2 est parfait pour pousser vos amplis à lampes et il est utilisé par de nombreux guitaristes.
Pour ce modèle, les boutons GAIN et LEVEL fonctionnement comme les boutons Gain et Level de la DOD 250. La DF-7 permet également de régler les paramètres LOW, MID, MID FREQ et HIGH pour affiner l'égalisation sonore en fonction de vos besoins.
Réglez les boutons LOW, MID, MID FREQ, HIGH et GAIN de la DF-7 en position centrale pour reproduire le son original de cette pédaie.
Lorsque ce modèle est sélectionné, le modèle d'enceinte CIT utilisé avec les modes Flexible Output 1 et 2 est basé sur une enceinte 4x12 Marshall®.
MODELE DE DISTORSION 3 Basée sur la pédale Boss® DS-1 Distortion*
Ce modèle est basé sur la pédale de distorsion* Boss DS-1. Ce modèle vous permet d'ajouter de la distorsion à votre guitare tout en respectant les nuances de votre jeu.
Pour ce modèle, les boutons GAIN, HIGH et LEVEL de la DF-7 fonctionnent comme les boutons Distortion, Tone et Level de la DS-1*. La DF-7 permet également de régler les paramètres LOW, MID et MID FREQ pour personnaliser l'égalisation.
Réglez les boutons LOW, MID, MID FREQ, HIGH et GAIN de la DF-7 en position centrale pour réproduire avec précision le son de la pédale originale.
Lorsque ce modèle est sélectionné, le modèle d'enceinte CIT utilisé avec les modes Flexible Output 1 et 2 est basé sur une enceinte Johnson* 4x12.
MODELE DE DISTORSION 4 Basé sur la pédale Pro Co Rat*
Ce modèle a été créé pour reproduire la puissance sonore de la pédale Pro Co Rat*. Il offre un mélange parfait de distorsion avec beaucoup de sustain avec une puissance exceptionnelle. Utilise ce modèle pour obtenir un son riche en harmoniques et agressif.
Pour ce modèle, les boutons GAIN, HIGH et LEVEL de la DF-7 fonctionnent comme les boutons Distortion, Filter et Volume de la pédale Rat's*. La DF-7 permet également de régler les paramètres LOW, MID et MID FREQ pour personnaliser l'égalisation.
Réglez les boutons LOW, MID, MID
FREQ, HIGH et GAIN de la DF-7 en position centrale pour reproduire avec précision le son de la pédale originale.
Lorsque ce modèle est sélectionné, le modèle d'enceinte CIT utilise avec les modes Flexible Output 1 et 2 est basé sur une enceinte 2× 12 de Fender* Bassman*.
Modèle de distorsion 5 basé sur la pédale boss® MT-2 metal zone**
Ce modèle simule l'ultra distorsion de la pédale Boss MT-2 Metal Zone*. Il ajoute du sustain et du corps à votre son tout en accentuant les médiums et les basses comme un ampli 3 corps.
Les boutons LEVEL, LOW, MID, MID FREQ, HIGH et GAIN de la DF-7 fonctionnent comme les boutons Level, Low, Mid Freq, Middle, High et Distortion de la MT-2's*.
Réglez les boutons LOW, MID, MID FREQ, HIGH et GAIN en position centrale pour réproduire avec précision le son de la pédale originale.
Lorsque ce modèle est sélectionné, le modèle d'enceinte CIT utilisé avec les modes Flexible Output 1 et 2 est basé sur une enceinte Johnson* 4x12.
MODELE DE DISTORSION 6 Basé sur la pédale DigiTech Metal Master*
Ce modèle est basé sur la célèbre pédale DigiTech Metal Master. Nous avons modélisé la Metal Master avec le bouton Morph au minimum. Ce modèle vous donne un son de solo doux avec beaucoup de mediums pour faire ressortir la guitare du mixage. Le Larsen est contrôlable pour faire tenir les notes souhaitées.
Les boutons LEVEL, LOW et HIGH fonctionnent comme les boutons Level, Low et Hi de la Metal Master. Les réglages MID, MID FREQ et GAIN vous permettent de modifier l'égalisation et le gain en fonction de vos besoins.
Réglez les boutons LOW, MID, MID FREQ et HIGH en position centrale et le GAIN au maximum pour
reproduire avec précision le son de la pédale originale.
Lorsque ce modèle est sélectionné, le modèle d'enceinte CIT utilise avec les modes Flexible Output I et 2 est basé sur une enceinte VHT* 4× 12
Modèle de distorsion 7 base sur la pédale electro-harmonix® big muff ^*
Ce modèle a été créé pour reproduire l'essence de la pédale Electro-Harmonix Big Muff . Le son de Fuzz est riche, crémeux avec un sustain identique à celui des violons.
Les boutons LEVEL, GAIN et HIGH fonctionnent comme les boutons
Volume, Sustain et Tone de la Big Muff ^*. Les boutons LOW, MID et MID FREQ vous permettent de personnaliser l'égalisation de la pédale.
Réglez les boutons LOW, MID, MID FREQ, HIGH et GAIN de la DF-7 en position centrale pour reproduire le son original de cette pédale.
Lorsque ce modèle est sélectionné, le modèle d'enceinte CIT utilisé avec les modes Flexible Output I et 2 est basé sur une enceinte Marshall 4x12 montée en Celestion Greenback de 25 Watt.
La DF-7 offre un son incroyable lorsqu'elle est connectée à un ampli ou une console de mixage, mais elle vous offre deux modes de sortie supplémentaires sélectionnables à la mise sous tension. Ces modes de sortie reconfigurent les sorties OUT 1
(AMP) et OUT 2 (MIXER) en sorties stéréo pour la connexion à deux amplis ou à deux voies d'une console de mixage ou d'enregistrement. L'utilisation de ces modes vous offre six spectres stéréo différents allant d'un champ très réduit à un champ très élargi.
Connexions
La DF-7 Distortion Factory est équipée d'une seule entrée INPUT et de plusieurs sorties pouvant être connectées en même temps à un ampli OUT 1 (AMP) et à une console
OUT 2 (MIXER), ou vous pouvez la configurer pour que les deux sorties OUT soient connectées à deux voies de mixage (Mode 2 stéréo) ou deux amplis (Mode 3 stéréo).
Utilisation du mode Flexible Output
| Mode Flexible Output | LED | OUT 1 | OUT 2 |
| Mode Un | 1 Clignotement | Ampli mono | Mixer CIT™ mono |
| Mode Deux | 2 Clignotements | Mixer CIT™ stéréo | Mixer CIT™ stéréo |
| Mode Trois | 3 Clignotements | Ampli stéréo | Ampli stéréo |
Mode Un : Un seul ampli et une seule voie de mixage - Mono (défaut) (UN CLIGNOTEMENT)
Les modifications apportées au mode Flexible Output et au spectre stéreo sont conservées après la mise hors tension du DF-7. Le mode un n'utilise pas le spectre stéreo.
Alimentation par pile
I. Maintenez la pédale enfoncée. 2. Insérez un cable guitare 6,35 mm dans l'entrée. La Led reste allumée pendant environ une seconde et s'éteint. 3. Tout en maintenant la pédale enfoncée, entendez que la Led s'allume une fois. 4. Relâchez la pédale (le fait de laisser la pédale enfoncée cause de un à deux à trois clignotements).
Alimentation par adaptateur secteur
I. Maintenez la pédale enfoncée. 2. Insérez la fiche de l'adaptateur secteur dans son embase. La Led reste allumée pendant environ une seconde et s'éteint. 3. Tout en maintenant la pédale enfoncée, attendez que la Led s'allume une fois. 4. Relâchez la pédale (le fait de laisser la pédale enfoncée cause de un à deux à trois clignotements).
Les deux sorties OUT 1 (AMP) et OUT 2 (MIXER) peuvent utiliser la fonction CIT et être configurées en stéréo avec deux voies de console.
Alimentation par pile
1. Maintenez la pédale enfoncée. 2. Insérez un câble guitare 6,35 mm dans l'entrée. La Led reste allumée pendant environ une seconde et s'éteint. 3. Tout en maintenant la pédale enfoncée, attendez que la Led s'allume deux fois. 4. Relâchez la pédale (le fait de laisser la pédale enfoncée passe de un à deux à trois clignotements).

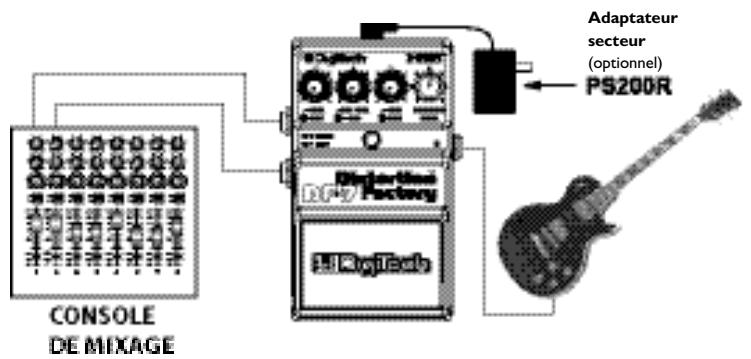

Alimentation par adaptateur secteur
1. Maintenez la pédale enfoncée. 2. Insérez la fiche de l'adaptateur secteur dans son embase. La Led reste allumée pendant environ une seconde et s'éteint. 3. Tout en maintenant la pédale enfoncée, attendez que la Led s'allume deux fois. 4. Relâchez la pédale (le fait de laisser la pédale enfoncée passe de un à deux à trois clignotements).
Remarque: Consultez la section sur le spectre stéréo pour en savoir plus sur la sélection du mode 2 de spectre stéréo.
Mode trois : Sortie pour deux amplis - Stéreo (TROIS CLIGNOTEMENTS) Les sorties OUT I (AMP) et OUT 2 (MIXER) peuvent être configurées en stéreo avec deux amplis
Alimentation par pile
I. Maintenez la pédale enfoncée. 2. Insérez un cable guitare 6,35 mm dans l'entrée. La Led reste allumée pendant environ une seconde et s'éteint. 3. Tout en maintenant la pédale enfoncée, entendez que la Led s'allume trois fois. 4. Relâchez la pédale (le fait de laisser la pédale enfoncée) passe de un à deux à trois clignotements).
Alimentation par adaptateur secteur
I. Maintenez la pédale enfoncée. 2. Insérez la fiche de l'adaptateur secteur dans son embase. La Led reste allumée pendant environ une seconde et s'éteint. 3. Tout en maintenant la pédale enfoncée, attendez que la Led s'allume trois fois. 4. Relâchez la pédale (le fait de laisser la pédale enfoncée passe de un à deux à trois clignotements).
Sélection du spectre stéreo
En plus des deux modes de sortie stéreo (Mode 2 et Mode 3), la DF-7 offre six spectres stéreo avec les modes 2 et 3. Pour activer les spectres stéreo, suivez les étapes de la section
Spectres stéreo - Configuration et sélectionnez le spectre avec le bouton DISTORTION MODEL.
Remarque: La DF-7 doit être en mode 2 ou 3 pour activer le mode de spectre stéreo. Les modifications du mode Flexible Output et du spectre stéreo sont sauvegardées lorsque la DF-7 est placée hors tension. Le mode 1 n'utilise pas le spectre stéreo.
Spectre stéréo — configuration :
I. Maintenez la pédale enfoncée pendant 5 secondes. La Led clignote deux fois si la DF-7 est en mode 2, ou trois fois en mode 3.
2. Pendant que la led clignote, tournez le bouton distortion
MODEl pour sélectionner un spectre stéréo. Le réglage 1 ne contient aucun spectre ; la position 2 correspond au spectre le plus étroit ; les réglages 3-6 élargissent le spectre ; le réglage 7 est le spectre le plus large.
- Une fois le spectre sélectionné, appuyez sur la pédale. La Led cesse de clignoter et le spectre est actif.
- Sélectionnez le modèle de distorsion avec le bouton DISTORTION MODEL.
GARANTIE : DigiTech® est fier de garantir ses produits contre tout défaut de pièce ou de main d'œuvre
Les conditions de garantie varient d'un pays de distribution à l'autre. Veillez contacter votre revendeur ou tout distributeur pour en connaître les conditions.
REMARQUE: Les informations de ce mode d'emploi sont sujettes à modification sans préavis. Certaines informations de ce mode d'emploi peuvent être fausses du fait de l'évolution du produit depuis l'impression de ce mode d'emploi. Les informations contenues dans ce mode d'emploi annulent et remplacent celles des versions précédentes.
DigiTech®
Imprimé en février/2005
DF-7 Distortion Factory - Mode d'emploi 18-1843-A
DigiTech ^®, DOD ^®, DF-7 Distortion Factory ^TM, Flexible Output Mode ^TM et CIT ^TM sont des marques déposées de Harman International Industries Incorporated.
Les noms de produits mentionnés dans ce mode d'emploi sont des marques déposées par des sociétés qui ne sont pas associées à DigiTech. Ces marques sont utilisées pour déscrire les sons de ce produit.
