BLACK13 - Pédale d'effet guitare électrique DIGITECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare électrique
Marque	DIGITECH
Modèle	BLACK13 (Scott Ian Artist Series)
Dimensions (L x H x P)	Environ 12,5 x 7,9 x 5,4 cm
Poids	Environ 907 g (2 lbs)
Alimentation	Adaptateur secteur DigiTech PS200R (9V DC inclus) ou pile alcaline 9V
Consommation électrique	0,75 W
Autonomie sur pile	Environ 4 heures en utilisation continue
Impédance d'entrée	1 MΩ
Impédance de sortie	100 Ω
Modèles d'effets	7 modèles de distorsion signature Scott Ian (Anthrax)
Contrôles	Niveau, Contrôle 1 (basses/pitch shift), Contrôle 2 (aigus/delay), sélecteur de modèle, pédale ON/OFF
Connectique	Entrée guitare (jack 6,35 mm), Sortie 1 (ampli), Sortie 2 (mixage), Alimentation DC
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; débrancher lors d'orages ou inutilisation prolongée
Pièces incluses	Pédale, sac de transport, médiator, adaptateur PS200R, guide d'utilisation, bon de garantie
Garantie	1 an (6 ans si enregistré en ligne)
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un technicien certifié

FOIRE AUX QUESTIONS - BLACK13 DIGITECH

Comment installer la pédale Black-13 ?

Baissez le volume de votre ampli, branchez la guitare sur l'entrée, la sortie 1 sur l'ampli, puis l'adaptateur secteur. Montez le volume progressivement en activant la pédale.

Quels sont les différents modèles d'effets ?

7 modèles de distorsion signature de Scott Ian, allant de 'I Am the Law' à 'Finale'. Le modèle 7 est un pitch shift avec delay.

Peut-on utiliser la pédale sans adaptateur secteur ?

Oui, avec une pile alcaline 9V. Brancher un câble guitare active l'alimentation pile. La LED s'éteint si la pile est faible.

Comment remplacer la pile ?

Poussez les goupilles de déverrouillage pour retirer la pédale, débranchez l'ancienne pile, branchez une neuve et replacez la pédale en alignant les goupilles.

Quelle est la différence entre Sortie 1 et Sortie 2 ?

Sortie 1 (AMP) est conçue pour un ampli guitare ; Sortie 2 (MÉLANGEUR) reproduit un son amplifié directement pour une table de mixage.

Comment recréer le son exact des enregistrements ?

Réglez les contrôles 1 et 2 à 12h00 pour chaque modèle. Ajustez ensuite selon vos préférences.

Que faire si la LED ne s'allume pas ?

Vérifiez la pile ou l'adaptateur secteur. Si la pile est faible, remplacez-la. Assurez-vous qu'un câble est branché pour activer la pile.

La garantie est-elle valable hors des États-Unis ?

La garantie standard couvre les défauts de matériaux. Pour une extension à 6 ans, enregistrez le produit en ligne dans les 10 jours suivant l'achat.

Comment nettoyer la pédale ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.

Puis-je utiliser d'autres adaptateurs que le PS200R ?

Non, utilisez exclusivement l'adaptateur DigiTech PS200R fourni. D'autres adaptateurs peuvent endommager la pédale.

MODE D'EMPLOI BLACK13 DIGITECH

Nom du fabricant : DigiTech

Adresse du fabricant: 8760 S. Sandy Parkway

Sandy, Utah 84070, USA

déclare que le produit :

Nom du produit : Black-13

Option de produit : tout (exige un adaptateur de courant clous et autres exigences de EN60065, EN60742 ou l'équivalent).

conforme aux spécifications de produit suivantes :

Sécurité : IEC 60065 (2002)

CEM: EN 55013 (2001+AI)

EN 55020 (1991)

Renseignements supplémentaires :

Le produit ci-qui est conforme aux exigences de la Directive 93/68/EEC et du Code d'Industrie 89/336/EEC tel qu'il est modifié par la Directive 93/68/EEC.

Vice-président de la technologie - MI

Personne-ressource en Europe : Votre bureau des ventes et de service local Digitech ou

Harman Music Group

Pour votre protection, veuillez lire ce qui suit :

Instructions de sécurité importantes

I. Lisez ces instructions. 2. Conservez ces instructions. 3. Tenez compte de tous les avertissements. 4. N'utilisez pas cet appareil près d'une source d'eau. 5. Nettoyez seulement avec un linge sec. 6. Ne bloquez pas les prises d'air de ventilation. Installez selon les instructions du fabricant. 7. N'installez pas près des sources de chaleur comme les radiateurs, les registres de chaleur, poêles ou autre appareil (incluant les amplificateurs) conduisant de la chaleur. 8. Empêchez que l'on ne pille ou pince le cordon d'alimentation particulièrement au niveau des fiches, des prises de courant et de l'endroit où il sont sortis de l'appareil. 9. Débranchez cet appareil lors de tempêtes ou lorsqu'il n'est pas utilisé pendant de longues périodes de temps. 10. Aucune pièce située à l'intérieur ne peut être réutilisée. Pour tout entretien courant, réferez-vous à du personnel de service qualifié. L'entretien est requis lorsqu'un appareil a été endommagé de toute façon que ce soit, comme le cordon d'alimentation ou la fiche qui sont endommagés ou lorsque le liquide a été échappé ou des objets sont tombés dans l'appareil, lorsque l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement ou qu'il a été échappé. 11. AVERTISSEMENT: Pour réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. 12. Référez-vous aux étiquettes apposées sur l'unité incluant le couvercle inférieur ou autres marques de renseignements pertinents.

1. Pour valider cette garantie, la carte d'enregistrement de garantie doit être postée à l'intérieur des dix jours suivants la date d'achat.
2. DigiTech garantit que ce produit, lorsqu'il est utilisé uniquement aux États-Unis, est sans défauts de matériaux et de main-d'œuvre en vertu de l'utilisation et du service normal.
3. La responsabilité de DigiTech en vertu de cette garantie est limitée à réparer ou remplacer les matériaux défectueux démontrant des preuves de défaut à condition que le produit soit retourné à DigiTech AVEC Autorisation de Retour, où toutes les pièces et la main-d'œuvre seront couvertes pour une période de un an (cette garantie est prolongée à une période de six ans lorsque le produit a été ajustement enregistré par courrier ou sur notre site Web). Un numéro d'Autorisation de peut être obtenu par téléphone auprès de DigiTech. L'entreprise ne doit pas être tenue responsable pour tout dommage immatériel résultant de l'utilisation du produit dans tout circuit ou assemblage.
4. Une preuve d'achat est considérée comme étant la charge du client.
5. DigiTech se réserve le droit de faire des modifications à la conception ou de faire des ajouts ou des améliorations sur ce produit sans entraîner l'obligation d'effectuer les mêmes sur des produits antérieurement fabriqués.
6. Le consommateur perd les avantages de cette garantie si l'assemblage principal du produit est ouvert et altéré par qui que ce soit autre qu'un technicien DigiTech certifié ou si le produit est utilisé avec des tensions alternatives à l'extérieur de la portée d'émission suggérée par le fabricant.
7. Ce qui précède est aux lieu et place de toutes les autres garanties explicites ou tacites et DigiTech n'assume ni n'autorise toute personne à assumer toute obligation ou responsabilité en lien avec la vente de ce produit. Dans aucun cas Digitech et ses détaillants ne sont responsables des dommages-intérêts particuliers ou dommages indirects ou tout délambda dans l'exécution de cette garantie en raison de circonstances indépendantes de leur volonté.

NOTE: Les renseignements compris dans ce manuel sont sujets à changement en tout temps sans préavis. Certains des renseignements compris dans ce manuel peuvent aussi être inéfacts à cause des changements non documentés au produit ou système d'exploitation en date de l'achèvement de la version de ce manuel. Les renseignements compris dans cette version du manuel de l'utilisateur remplacent toute version antérieure.

La philosophie de DigiTech en matière de développement de produit débute avec le désir de procurer au guitariste les outils créatifs conduisant au meilleur son possible. À cette fin, Production Modeling™, notre technologie révolutionnaire, fut conçue pour aider à reproduire les sons studio et en direct et les effets d'un artiste tel qu'entendu sur leurs enregistrements. Ceci comprend la modélisation des enceintes acoustiques, des microphones avec leurs placements, les effets pré-post et la magie du preneur de son ; tout cela dans une seule pédale.

La Pédale Black-13™ Artist Series est un produit que nous avons conçu en collaboration avec Scott Ian, célèbre guitariste des groupes Anthrax et S. O. D. Le style agressif de Scott a contribué à créer et à définir le nouveau métal (old school), le brash, le nu-metal et même des styles de musique rap. La pédale Black-13 présente sept des tonalités signatures de Scott à partir de chansons comme « Madhouse » avec le rythme dévastateur de Scott provenant de ses premières armes avec Anthrax, de « Finale » avec son décalé dramatique et fantastique effet de changement de tonalité en passant par « What Doesn't Die » représentant la tonalité de grincement ultraheavy de Scott. À fond la caisse avec Black-13!

Pièces incluses

La pédale DigiTech® Scott Ian Black-13™ Artist Series comprend les pièces suivantes :

• Une pédale DigiTech® Scott Ian Black-13™ Artist Series
• Un sac à pédale Artist Series
• Un mediator Scott Ian Artist Series Un bloc d'alimentation PS200R
• Ce guide d'utilisation
• Un avis pour piles
• Un bon de garantie DigiTech
• Une brochure DigiTech

Veuillez vous assurer que vous possédez toutes ces pièces avant de commencer.

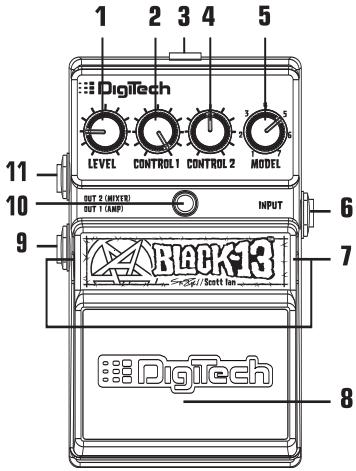

I. niveau

Contrôle le niveau de sortie de l'effet. Tournez la poignée vers la droite pour augmenter le niveau de sortie et vers la gauche pour diminuer le niveau de sortie.

2. CONTROLEI

Contrôle l'amplification/gravure de fréquences basses pour les modèles 1 à 6 et la quantité de changement de tonalité au modèle 7.

3. Connecteur femelle d'adaptateur de courant alternatif

Branchez seulement l'alimentation électrique DigiTech® PS200R incluse (courant continu 9V) au connecteur femelle.

4. CONTROLE2

Contrôle l'amplification/gravure de fréquences hautes pour les modèles I à 6 et la durée de retard au modèle 7.

5. Modèle

Sélectionnez l'une des sept tonalités signatures Scott Ian :

Veuillez vous référer à la section des Descriptions de fonction de poignée aux pages suivantes pour une explication plus détaillée de chaque méthode.

6. Entrée

Branchez-vous instrument à ce connecteur femelle. Brancher un câble de guitare à ce connecteur femelle fournit de l'alimentation par batterie même si l'indicateur DEL n'est pas allumé. Pour prolonger la durée de vie de la pile, débranchez tous les câbles non utilisés.

1. Goupilles de déverrouillage de pédale Ces deux goupilles sont des charnières à ressort tenant la pédale en place.

Poussez ces goupilles pour libérer le châssis de la pédale, exposant le compartiment de la pile et le numéro de série à cet égard. (Voir Diagramme de remplacement de piles à la fin de ce manuel de l'utilisateur)

8. Pédale

Appuyez sur la pédale pour permettre ou non de l'effet.

9. SORTIE i (AMP)

Branchez ce connecteur femelle de sortie à votre amplificateur de guitare.

10. Indicateur DEL

Ce voyant DEL indique que l'effet fonctionne. Si le voyant DEL devient faible ou ne s'allume pas lorsque vous utilisez l'alimentation par batterie (avec les cables branchés), la pile doit être remplacée.

II. SORTIE 2 (mélangeur)

Cette sortie a été spécifiquement conçue pour être utilisée avec une chaîne haute-fidélité à gamme étendue. Elle est conçue pour être branchée directement dans un mélangeur ou un dispositif d'enregistrement pour des performances optimales.

Descriptions du modèle

MODELE	Niveau	CONTRÔLÉ I	CONTRÔLÉ 2
1. "I'Am the Law," Anthrax — Among the Living (1987)	Niveau de sortie	Amplification/gravure EQ de fréquences basses	Amplification/gravure EQ de fréquences hauteurs
2. "Madhouse," Anthrax — Spreading the Disease (1985)	Niveau de sortie	Amplification/gravure EQ de fréquences basses	Amplification/gravure EQ de fréquences hauteurs
3. "March of the S.O.D." S.O.D. — S.E.D. (1985)	Niveau de sortie	Amplification/gravure EQ de fréquences basses	Amplification/gravure EQ de fréquences hauteurs
4. "Protest and Survive," Anthrax — Attack of the Killer B's (1991)	Niveau de sortie	Amplification/gravure EQ de fréquences basses	Amplification/gravure EQ de fréquences hauteurs
5. "Room For One More," Anthrax — Sound of White Noise (1993)	Niveau de sortie	Amplification/gravure EQ de fréquences basses	Amplification/gravure EQ de fréquences hauteurs
6. "What Doesn't Die," Anthrax — We've Come For You All (2003)	Niveau de sortie	Amplification/gravure EQ de fréquences basses	Amplification/gravure EQ de fréquences hauteurs
7. "Finale," Anthrax — State of Euphorbia (1988)	Niveau de sortie	Quantité de changement de tonality	Durée de retardi

NOTE : Réglez les 2 poignées du CONTRÔLE I et du CONTRÔLE 2 à la position 12h00 pour recréer plus précisément chaque tonalité tel qu'entendu sur les enregistrements originaux.

Le modèle I saisit la tonalité de distorsion la plus grésillante et claire utilisée par Scott sur « I Am the Law ». Utilise la poignée CONTROL I pour amplifier ou graver les fréquences basses. Utilise la poignée CONTROL 2 pour amplifier ou graver les hautes fréquences.

Le modèle 2 produit la tonalité la plus raffinée que Scott a utilisé sur « Madhouse ». Utilisez la poignée CONTROL I pour amplifier ou graver les fréquences basses. Utilisez la poignée CONTROL 2 pour amplifier ou graver les hautes fréquences.

Ceci est la tonalité de distorsion classique de « grincement » que Scott a inventé et utilisé sur « March of the S. O. D. » Utilise la poignée CONTROL 1 pour amplifier ou graver les fréquences basses. Utilise la poignée CONTROL 2 pour amplifier ou graver les hautes fréquences.

MODELE 4. "Protest and Survive," Anthrax - Attack of the Killer B's (1991) Ceci est basé sur la tonalité de distorsion brute plus diffuse utilisée par Scott dans l'intro de « Protest and Survive » Utilise la poignée CONTROL 1 s fréquences.

MODELE 5. "Room For One More," Anthrax - Sound of White Noise (1993) Scott a réussi à faire cette tonalité en combinant trois amplis (une Marshall™ JCM 800, une Matchless™ et une Marshall Jubilee™) avec un processeur de distorsion/ amplification T. C. Electronics™. Utilisez la poignée CONTROL 1 pour amplifier ou graver les fréquences basses. Utilisez la poignée CONTROL 2 pour amplifier ou graver les haute fréquences.

MODELE 6. "What Doesn't Die," Anthrax - We've Come For You All (2003) Cet effet donne à votre guitare la tonalité de distorsion plus moderne que Scott a obtenu avec un ampli Randall® et un processeur BBE® Sonic Maximizer®. Utilisez la poignée CONTROL 1 pour amplifier ou graver les fréquences basses. Utilisez la poignée CONTROL 2 pour amplifier ou graver les haute fréquences.

Le modèle 7 est basé sur un effet de retard de changement de tonalité utilisé par Scott pendant l'ouverture des accords de mesure sourdes de la chanson « Finale ».

La poignée du CONTROL I modifie la quantité de changement de tonalité dans les répétitions retardées.

Lorsque vous régalez la poignée de CONTROL I

complètement vers la droite, chaque répétition sera décalée vers le haut de 12 demi-tons alors que si vo

réglez la poignée de CONTROL I complètement vers la gauche, chaque répétition sera décalée vers le bas de

12 demi-tons. Régler la poignée de CONTROL I à la position 12h00 recrée le même changement de tonalité

que Scott a utilisé dans l'enregistrement original; si vous ne s'est pas changé, sauf le signe de pénalité, ne les sont :

ne voulez pas de changement de tonalité, régalez la poignée CONTROL I à la position 2h00 (approximativement).

La poignée de CONTROL 2 ajuste le temps de

retardement de la répetition de changement de tonalité ; tournez-la vers la droite pour des délais plus longs et vers la gauche pour des délais plus courts.

Avant d'utiliser, suivez ces instructions d'installation :

1. Baissez le volume de l'amplificateur/mélangeur auquel vous vous branchez. 2. Branchez la sortie de pédale à l'amplificateur et/ou sortie de mélangeur. (Veuillez vous référer aux Diagrammes de connexions aux pages suivantes). 3. Branchez la guitare à l'entrée de pédale. (Veuillez vous référer aux Diagrammes de connexions aux pages suivantes). 4. Branchez le bloc d'alimentation à la pédale. (Veuillez vous référer aux Diagrammes de connexions aux pages suivantes). 5. Reglez le contrôle de NIVEAU de la pédale à la position minimale. 6. Montez le niveau de votre amplificateur/mélangeur au niveau d'écoute de votre choix. 7. Mettez la pédale en marche en appuyant sur l'interrupteur de la pédale et montez graduèlement le contrôle de NIVÉAU de la pédale jusqu'au niveau d'écoute souhaité.

Connexions

La pédale Black-13™ possède une ENTREE unique et une paire de sorties, SORTIE I (AMP) et SORTIE 2 (MÉLANGEUR).

Les deux sorties vous permettent de vous brancher dans un amplificateur de guitare, directement dans un pupitre de mélange ou les deux à la fois. La SORTTE 2 (MÉLANGEUR) a été spécifiquement conçue pour réproduire les tonalités d' amplification de guitare studio de Scott sans avoir à utiliser un amplificateur.

(Veuillez vous référer aux Diagrammes de connexions aux pages suivantes.)

Diagramme de sortie

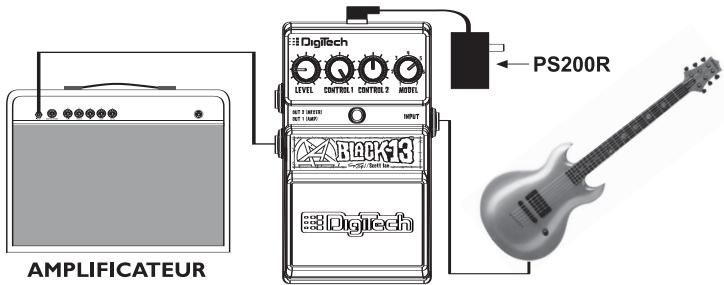

Diagramme de connexions (amp et mélangeur)

AMPLIFICATEUR

• Contrôles - NIVEAU, CONTRÔLE 1, CONTRÔLE 2, MODELE, pédale Marche/Arrêt
• Connecteurs femelles - ENTRÉE, SORTIE 1 (AMP), SORTIE 2 (MÉLANGEUR) Impédance d'entrée - MOhms Impédance de sortie - 100 Ohms
• Bloc d'alimentation - DigiTech PS200R compris ou pile sèche alcaline 9V
• Consommation d'énergie - 0,75 Watts (bloc d'alimentation PS200R)
• Durée d'accumulateur - environ 4 heures (avec usage continu)
• Dimensions - 6,39 cm (4 15/16") (L) × 3,32 cm (3 1/8") (H) × 2,32 cm (2 1/8") (P)
• Poids - 2 lbs.
• Bloc d'alimentation compris

PS200R - 100 (100V ~ 50/60Hz)

PS200R - 120 (120V ~ 60Hz)

PS200R - 230 (230V ~ 50Hz)

PS200R - 240 (240V ~ 60Hz)

Remplacement de la pile

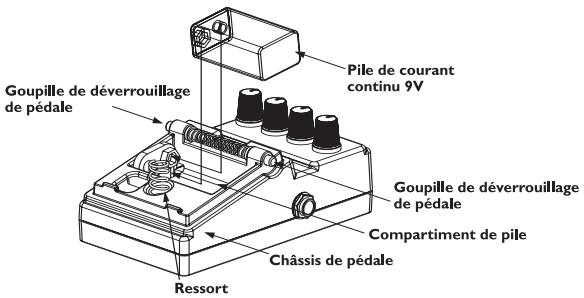

1. En utilisant le bout du câble de la guitare 0,64 cm (1/4"), poussez l'une des goupilles de déverrouillage sur un des côtés de la pédale et retirez la pédale du chassis de pédale. 2. Retirez la pile du compartiment de pile et débranchez le câble de la pile. 3. Branchez une nouvelle pile au câble de pile et remettez-la dans le compartiment à pile. Assurez-vous que le câble de la pile n'interfère pas avec le ressort ou le bras de contacteur de la pédale. 4. Placez un trou de la pédale au-dessus de la goupille lui correspondant. 5. Poussez la goupille opposée et abaissez l'autre côté de la pédale en place sur la goupille abaissee. Enlevez la goupille. Lorsque la pédale est attachée adéquatement, les deux goupilles de déverrouillage sont au même niveau que le côté extérieur de la pédale.

DigiTech®

Manuel de l'utilisateur Black-13™ 18-1821-A
