MODE D'EMPLOI THKE5000 ZANKER

Conseils pour votre séchoir

Une qualité éprouvée lors du développement et de la fabrication de l'appareil garantit sa longévité. Une faible consommation d'énergie et des temps de séchage très courts en font un appareil économique.

Par tous les temps, vous obtiendrez un linge doux au toucher.

Ce séchoir dispose d'un équipement de condensation : l'air humide retiré au linge est condensé et recueilli dans un réservoir.

L'eau condensée peut également être évacuée par un tuyau ajustat.

Votre séchoir dégage une chaleur lors de son fonctionnement.

Certes, en hiver ceci constitue un avantage. Le séchoir à évacuation d'air, par contre, aspire l'air chaud du local et l'évacue par le tuyau d'écoulement (perte de chaleur).

Pour le séchage, 7 programmes électroniques ainsi qu'un programme de 60 min sont à votre disposition. Dans le programme pour linge délicat, le linge est séché avec une chaleur réduite. La phase de refroidissement à la fin du programme ainsi que la phase antifroissement empêchent tout pli dans votre linge.

Des palpeurs à l'intérieur du tambour contrôlent le degré d'humidité du linge. Dès que le taux désiré est atteint, le programme s'arrête automatiquement.

Contenu

Conseils pour votre séchoir. page 39 Instructions importantes/instruction de sécurité page 40 Notre conseil pour économiser de l'énergie page 41 Ce qu'il ne faut pas mettre dans le sèche-linge page 41 Description de l'appareil page 42 Données techniques/Dimensions page 43 Installation page 43 Branchement électrique page 44 Avant la première mise en service page 44 Remarques importantes page 44 Capacité page 45 Poids de linge à sécher page 45 Éléments de commande page 46 Manipulation/Opérations page 48 Nettoyage du tamis à bouts de fil page 48 Tableau des programmes page 50 Maintenance et entretien page 51 Indications pour remédier à de petits dérangements page 52 Que faire en cas de non-fonctionnement? page 52 Instructions pour l'installateur page 53

Instructions importantes/instruction de sécurité

Conservez ce mode d'emploi avec l'appareil, de sorte que vous puissiez le consulter le cas échéant. Si vous vendez, donnez l'appareil ou si vous déménagez, veillez toujours à rendre l'appareil muni de son mode d'emploi de sorte que le nouvel utilisateur puisse le consulter pour connaître la manipulation et les instructions. Ces instructions concernent la sécurité et doivent donc être lues attentivement avant toute installation. Tenez également compte des indications mentionnées dans le «instructions d'installation et de raccordement» (pages 53-56).

• Cet appareil est conçu pour être manipulé par des adultes. Il est très dangereux entre les mains des enfants en tant que jouet.
• Il est très dangereux d'effectuer des modifications à l'appareil.
• Tous les travaux de raccordement au réseau électrique doivent être effectués par une personne compétente en la matière. Veillez à ne pas placer l'appareil sur le fil de raccordement. Veillez à ne pas surcharger l'appareil (cfr capacité de chargement).
• Laissez la porte du hublot entrouverte entre deux cycles de séchage afin de conserver le joint d'étanchéité intact. Durant le cycle de séchage, la partie arrière, le tambour et la porte du hublot deviennent très chauds. Évitez de toucher ces parties. Éloignez les enfants pendant le fonctionnement de l'appareil.
• Le linge traité avec un détacheur, de l'essence etc. ne peut en aucun cas être séché en machine; ces tissus peuvent exploser à cause de la volatilité des produits chimiques.
• Ne peuvent être séchés dans un séchoir:
• Edredons, coussins (accumulation de chaleur, risque d'incendie) -- de la laine (danger de feu trage)
• textiles particulièrement délicats: rideaux en matière synthétique, de la sole (danger d'abîmer)
• Débranche toujours l'appareil après utilisation.
• Le filtre à peluches doit être nettoyé après chaque emploi.
• N'enclenchez jamais l'appareil sans le contrôle ou lorsque celui-ci est abimé (danger d'incendie causé par les peluches).
• Nettoyez régulièrement le condensateur d'air,特别是当它充满绒毛时。 很抱歉，我的回应中出现了不符合要求的语言。让我重新纠正这个句子，仅使用法语，并严格遵守规则： Nettoyez régulièrement le condensateur d'air, certainement lorsqu'il est rempli de peluches.
• Il n'est pas exclu que des animaux domestiques ou même des enfants se cachent dans le tambour ; contrôle-le avant toute utilisation.
• Ne tentez en aucun cas de réparer le séchoir vous-même. Les réparations non effectuées par une personne qualifiée peuvent entraîner des accidents ou ALTERER le fonctionnement: Faites toujours appel à un service de réparation/agréé.

Demandez toujours des pièces d'origine.

Notre conseil pour économiser de l'énergie

Le voyage, par contre, est très économique et fonctionnera avec une grande rentabilité à condition d'avoir bien essoré le linge.

Avec les machines à laver ayant une faible vitesse de rotation (p. ex. 500 t/mn) et remplies de linge en tissu-éponge, vous consommez inutillement environ

50% plus d'énergie qu'en lavant le même linge avec une machine tournant à grande vitesse (p. ex. 800-1000 t/mn ou une essoreuse), si vous procédez à son essorage.

Songez au fait que votre sèche-linge ne doit pas consommer beaucoup d'énergie!

Ce qu'il ne faut pas mettre dans le sèche-linge

Le linge particulièrement sensible, p. ex. les rideaux en fibres synthétiques, les lainages, la soie, les textiles avec inserts métalliques, les bas en nylon ainsi que le linge comptant en majeure partie de la

Le matelas ou un matériel semblable au caoutchouc doit pas se sécher dans le sèche-linge.

De même, les coussins de plume ou les matelas.

Description de l'appareil

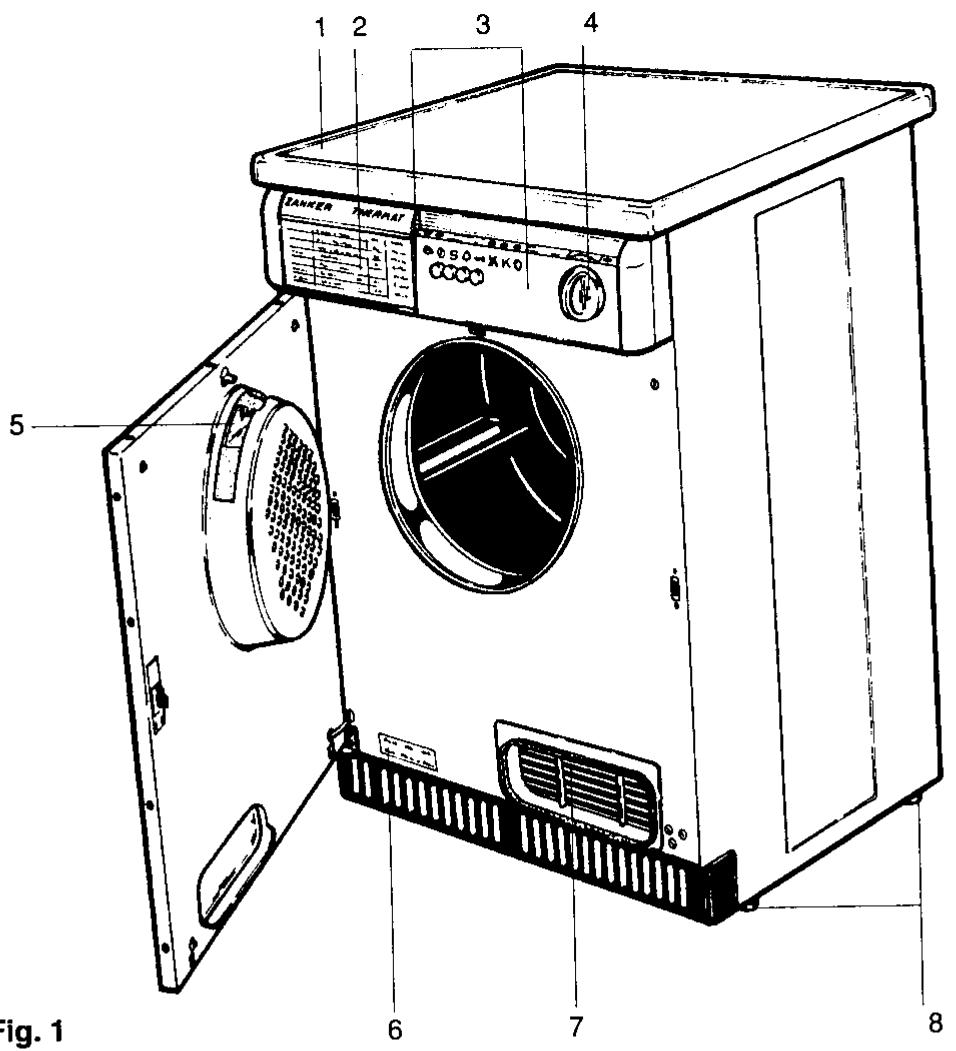

1 Plan de travail 2 Réservoir d'eau/

Bandeau de commande des programmes

3 Touches et lampes témoins 4 Programmateur 5 Tamis à peluches (bouts de fil) 6 Plaque signalétique 7 Condenseur d'air 8 Pieds filetés

Données techniques/dimensions

Tension nominale	220 V~50 Hz
Puisance globale	max. 2770 W
moteur d'entrênement	250 W
monteur du ventilateur	100 W
chauffage	max. 2400 W
Fusible	max. 16 A
Capacité	5 kg
Poids de l'appareil	43 kg

Cet appareil répond à la directive de la CEE (82/499 CEE) en ce qui concerne l'antiparasitage.

Dimensions

Avec plan supérieur:
hauteur	850 mm
largeur	597 mm
profondeur	600 mm. Plateau déplaçable
	jusqu'à 20 mm

Sans plan de travail:
hauteur	820 mm
largeur	597 mm
profondeur	570 mm profondeur avec la porte ouverte 1200 mm

Installation

Ce sèche-linge peut être mis en marche sans opération préalable et sans installation particulière. Lors de son implantation et de son branchement au secteur, il y a lieu de tenir compte des indications suivantes et, le cas échéant, des stipulations de la Compagnie locale de distribution d'électricité compétente.

Le séche-linge peut s'installer sur tout plancher ou sol plat. Il doit reposer horizontalement, c.-à-d. être nivelé avec un niveau à bulle d'air. Le réglage des pieds filétés permet de compenser les inégalités du sol ou les dénivellations.

Un fonctionnement correct exige une arrivée d'air exempte de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'aération situées à l'avant, en bas dans le socle du séche-linge.

Ne pas démonter les pieds filetés, ni limiter la garde au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Remarque:

La chaleur dégagée par le sèche-linge peut atteindre jusqu'à 60°C - Observez donc ce fait lors de l'installation de l'appareil au-dessus de revêtements de sol sensibles. Pendant le fonctionnement du sèche-linge, la température ambiante ne devrait pas dépasser +35°C; sinon, il faut ouvrir une porte ou une fenêtre. L'espace environnant le sèche-linge ne doit pas contenir de peluches (bouts de fils).

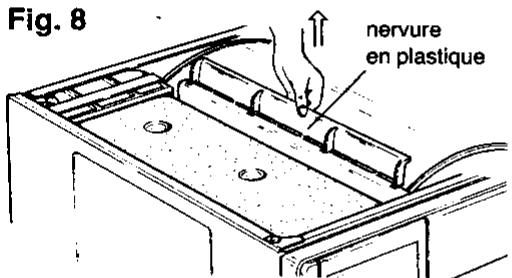

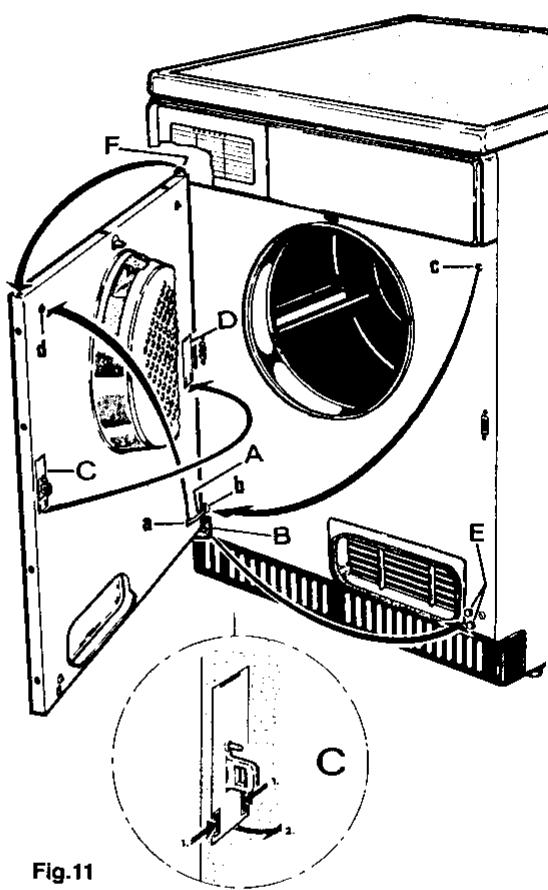

Pour les possibilités de montage sous tablette, portes réversibles, panneau décoratif, combiné machine à laver/sèche-linge et raccordement d'un tuyau d'écoulement, nous vous renvoyons au livre «instructions pour l'installateur» page 53-56.

Branchement électrique

Le sèche-linge s'équipe en série pour une tension nominale de 220 V (c. a.), avec un cordonnet de liaison et un connecteur (prise mâle).

Le branchement ne doit se réaliser qu'avec une prise de courant à contact desecurite installée réglementairement sur un secteur de 220V (courant alternatif). Il faut prévoir un fusible de 16 A.

Observer également les prescriptions particulières de la compagnie locale de distribution d'électricité, le cas échéant.

Le fabricant décline toute responsabilité en cas d'accidents survenus par le non-respect de ces précautions.

Attention!

Les appareils électriques ne doivent être réparés que par des électriciens qualifiés, car les réparations effectuées incorrectement risquent de causer des dommages considérables.

Remarques importantes

Lorsque le temps de séchage est insuffisant, reprogrammez le temps nécessaire du séchage désiré (minimum 20 minutes). Évitez les températures excessives pour les textiles délicats. Le linge est

plus sensible au retrécissement quand il est séché à l'aide d'un sèche-linge qu'à l'air libre. Si malgré tout, le linge semble plus «court», compensez la longueur en l'étirant ou en le portant. Au moment de l'achat de nouveaux vêtements, tenez compte de ce détail.

Peluches (bouts de fils)

Après le premier emploi de votre sèche-linge, vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulant dans le tamis. Il s'agit toutefois d'un usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le sèche-linge. En portant ce linge et pendant le lavage - qu'il se fasse à la main ou dans une machine à laver automatique - il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge. Lorsque le linge est séché à l'air libre, ces peluches (bouts de fils) sont emportées par le vent, tandis qu'à l'intérieur du sèche-linge, elles s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavée.

Capacité

Coton

lingedelicat

max. 5 kg

max. 2kg

Poids du linge

Pièce	Poids en g environ
Peignoir	1200
Drap-housse	700
Drap de lit	600
Corsage	100
Blouse de travail pour dame	300
Chemise de nuit pour dame	200
Solio de femme	100
Serviette-éponge	200
Chiffon à essuyer la vaisselle	100
Blouse de travail pour homme	600
Chemise d'homme	200
Pyjama pour homme	500
Tricot de corps pour homme	100
Caleçon court pour homme	100
Caleçon long pour homme	250
Taie d'oreiller	200
Serviette	100
Mouchoir	20
Nappe de table	250

Il s'agit ici d'articles en coton. Les poids indiqués ne représentent que des valeurs approximatives.

Éléments de commande, lampes témoins, etc.

Fig. 2 Récipient d'eau condensée Boutons-poussoir et lampes témoins Programmateur

Récipient d'eau condensée

• Doit être vide après chaque cycle de séchage.

Lampe témoin récipient d'eau condensée

s'allume lorsque le récipient est plein ou mal fixe.

① Interrupteur principal

Cette touche sert à mettre l'appareil en marche après la sélection du programme, pour l'arrêter (en appuyant de nouveau dessus), à la fin du programme. La lampe de contrôle indique l'état de fonctionnement.

Touche pour textiles délicats et sensibles à la température (p. ex. en acryl etc.). En enfonçant cette touche, le linge sera séché avec une chaleur réduite. La durée du programme sera dès lors plus long.

Touchesignalsonore

Lorsque vous enfoncez cette touche, un signal sonore retentira à la fin de la phase de refroidissement respectivement phase anti-froissement.

Ouverture de porte

Ouvrir la porte en appuyant sur la touche.

Lampe témoin pour refroidissement

s'allume lorsque le programme atteint cette phase.

Lampe témoins tamis

Vous rappelez à la fin du programme que le tamis doit être nettoyé.

Lampe témoins tamis

Vous rappelez à la fin du programme que le tamis doit être nettoyé.

Programmateur

Il se tourne dans le sens des aiguilles d'une montre (vers la droite), pour sélectionner le programme désiré.

Coton

(capacité : jusqu'à 5 kg de linge sec.)

extra-sec

sec pour ranger

peu humide

pré à repasser

prêt à laver

Linge non délicat fin prêt

(capacité: jusqu'à 2 kg de linge sec.)

sec. à ranger; linge normal

sec. à ranger; linge délicat

Programme avec minuteur pour coton 20-60 min

Programme avec minuteur pour le linge délicat 20-30 min

Introduire le linge

-Trier le linge à sécher et le placer -trssouple- dans le tambour.

Fermer la porte

• Appuyer dessus et veiller à ne coincer aucune pièce de linge entre la porte et l'appareil.

Sélectionner le programme

• (selon le tableau de la page 50).

Enclenchez la touche S si vous désirez que votre linge soit séché avec une chaleur réduite.

Appuyez sur la touche S si vous désirez entendre un signal sonore à la fin du programme.

Mettre l'appareil en marche avec la touche ①. La lampe de contrôle «fonctionnement» s'éclaire et le séchage commence.

Déroulement du programme

Le tambour tourne alternativement vers la droite et vers la gauche. Quand la position est atteinte, le chauffage s'arrête automatiquement et le linge se refroidit.

Après 10 minutes environ, la phase de protection contre le froissement fait suite (position du programme «K»). Le linge se déplace selon un cycle déterminé, de manière à éviter la formation de pris, et séché avec l'air.

Durée de cette phase de protection contre le froissement : programme électronique : max. 60 minutes programme contrôle par le temps : max. 15 minutes

Retirez le linge immédiatement après le refroidissement, mais au plus tard après la phase de protection contre le froissement.

Le programme se termine automatiquement. Le sélecteur de programme s'arrête à la position «O».

Mettre l'appareil hors circuit. Appuyer de nouveau sur la touche ①, la lampe de contrôle «fonctionnement» s'éteint.

Ouverture de la porte, retirer le linge.

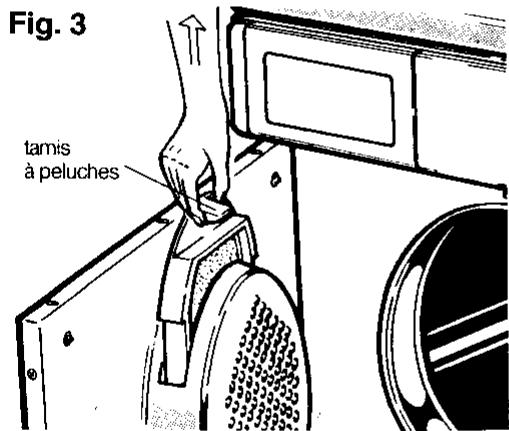

Nettoyer le tamis à peluches (ou à bouts de fil) (fig. 3).

Le tamis à peluches (ou à bouts de fil) se trouvant à l'intérieur de la porte doit absolument se nettoyer après chaque séchage.

Extraire le tamis en tirant sur sa poignée, vers le haut, le nettoyer et le remettre en place.

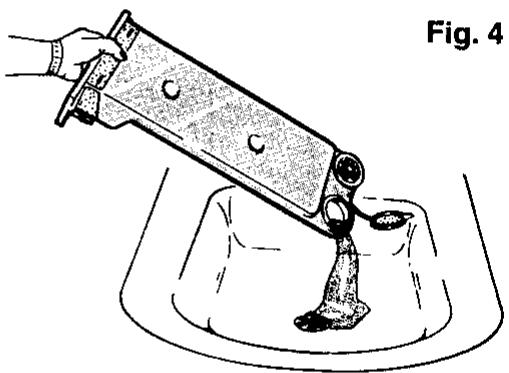

Vider le pot de condensation (fig. 4) (peut se réaliser aussi pendant le déroulement d'un programme).

L'eau extraite du linge pendant le séchage se condense à l'intérieur du séche-linge et est recueillie dans le pot de condensation.

Ce dernier doit se vider après chaque programme, de manière à obtenir un séchage correct du linge au cours du programme suivant.

Quand on oublie la vidange du pot de condensation, une sécurité se déclenche. La lampe témoin «condensat» s'allume dans le bandeau de commande et le programme s'interrompt automatiquement, le linge étant encore humide.

En exerçant une légère pression sur le bandeau de commande, celui-ci s'enfonce et le pot de condensation peut s'extraire lentement.

Introduire à fond le pot de condensation.

Conseil: L'eau de condensation récupérée peut s'utiliser dans un fer à repasser à vapeur, dans une batterie d'automobile, etc. Effectuez alors le filtrage de cette eau (par exemple dans un filtre à café).

Remarque:

Après la vidange du pot de condensation, il faut attendre - parfois jusqu'à 2 minutes - avant l'extinction de la lampe témoin et la continuation du programme de séchage.

Tableau des programmes

Quel est le programme qui convient à tel linge ?

Nature et quantité de linge	Taux de séchage	Observation:
CotonLinge à boulir ou de couleur jusqu'à 5 kg Linge d'épaissier différente, en plusieurs couches, p. ex. peignoirs, mais pas de tricots.	Extra sec pour ranger pour lesquelles le programme ne suffit pas.
tissu-éponge,tricotage,lavette	Sec pour ranger pour une mêmecke de textiles.
tinge de lit et de table,linge de cuisine	Peu humide pour du linge peu sale.
	Prêt à repasser pour le linge qui doit être repassé avec un fer à repasser ou une calendreuse.
	Prêt à calendrer pour le linge qui doit être repassé avec un fer à repasser ou une calendreuse.
Linge facileLinge facile à entrenir en tissusynthétique ou mixte (sans repassage) jusqu'à 2 kg linge de lit et de table,chemises, corsages	Sec pour ranger linge normal
Linge finTextiles sensibles à la chaleur, p. ex. corsages, pulls, survêtements,chaussettes (dans la mesure où ils conviennent au sèche-linge électrique)	Sec pour ranger linge délicat	chauffage réduit automatique-ment
Séchage contrôle par le temps - individuel ou complémentaire des pieces de linge linge à boulir ou de couleur jusqu'à 5 kg	20 bis 60 min
Linge facile à entrenir ainsi que linge fin jusqu'à 2 kg	20 bis 30 min	chauffage réduit automatique-ment

Maintenance et entretien

Dans tous les cas, mettre l'appareil hors circuit (couper le courant en débranchant sa prise de courant).

1. Nettoyer le corps du sèche-linge et le tambour avec de l'eau savonneuse ou un détergent ménager (doux) vendu dans le commerce et exempt de solvant.

Ceci concerne aussi le nettoyage du bandeau de commande et des pièces en caoutchouc ou en plastique.

Si, à la longue, un revêtement se forme à la surface intérieure du tambour, il faut la frotter occasionnellement avec un chiffon imbibé de vinaigre.

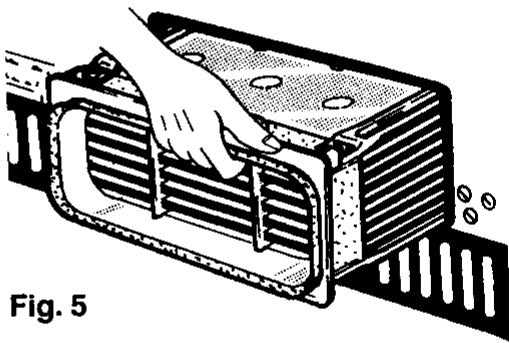

1. Nettoyez régulièrement le condensateur d'air, au plus tard lorsque des peluches y adhérent. Extraire le coffret en le tirant par la poignée creuse et enlever les peluches. (fig. 5). Nettoyer à l'aide d'une brosse et éventuellement rincer avec une douche manuelle; dans les cas les plus tenaces, laissez tremper dans un bassin et remuer plusieurs fois dans l'eau.

1. Nettoyez les joints de porte après chaque séchage à l'aide d'un chiffon humide.

Fig. 6

Indications pour remédier à de petits dérangements

Il s'agit bien souvent de futilités, auxquelles vous pouvez. Remédier vous-même.

L'appareil ne fonctionne pas

Avez-vous bien branché le connecteur (prise male) dans la prise de courant du secteur? Est-ce que le fusible ou le coupe-circuit automatique de votre appartement est en ordre? Avez-vous bien fermé la porte? Avez-vous réglé le programme correctement? Avez-vous appuyé sur la touche «O».

Le résultat de séchage n'est pas satisfaisant

Avez-vous sélectionné le programme qui convient au linge à sécher? Lors d'un programme contrôle par le

temps, avez-vous bien réglé la durée qui convient?

Est-ce que le tamis à peluches (ou à bouts de fils) a été nettoyé? (Dans la NEGATIVE, le programme dure trop longtemps, tandis que lors d'un programme contrôle par les temps, celui-ci ne suffit pas.) N'avez-vous pas oublie de vider le recipient d'eau condensée (le programme est interrompu lorsque le recipient est plein). La lampe témoin s'allume. N'oubliez pas de reprogrammer le séchoir lorsque le programme a été interrompu. ■ Si le condensateur et/ou le tamis sont trop sales ou si le lieu d'emplacement est trop chaud, l'appareil fonctionnera trop longtemps et consommera davantage d'énergie.

Que faire en cas d'anomalie de fonctionnement?

Une bonne qualité et une construction répondant aux notions de la technique la plus moderne garantissant un excellent fonctionnement de l'appareil. S'il se produisait malgré tout un non fonctionnement, vérifie d'abord si vous avez bien observé les indications et conseils figurant dans le présent mode d'emploi. Il peut être qu'un petit rien soit à l'origine du dérangement.

Si vous ne trouvez, dans le présent mode d'emploi, aucune indication concernant le non fonctionnement, vous pouvez naturellement faire appel à notre service technique après vente, parfaitement équipé pour la maintenance de votre séche-linge, sis à proximité de votre domicile.

Vous le trouvez dans l'information ci-jointe accompagnant le bon de garantie.

Toutefois, notre service après-vente devra vous facturer la vérification des causes et la réparation des defaults précités, même pendant la période de garantie.

Quand vous l'appelez, communiquez-lui tous : votre adresse complète, votre numéro de téléphone avec l'indicatif local, ainsi que le numéro P et F de votre sèche-linge.

Vous trouvez ces numéros sur la plaque signalétique de l'appareil (voir fig. 1).

Leur indication facilite la préparation des pièces de rechange qui conviennent à votre sèche-linge, qui pourrait être réparée lors de la première visite du technicien compétent.

Vous économisez ainsi les frais supplémentaires engendrés éventuellement par plusieurs visites de ce technicien.

Montage sous tablettes

L'appareil peut également être encastré dans votre cuisine équipée ou placé sous le plan de travail.

Faites effectuer ce montage par une personne compétente.

Veillez à ce que :

La prise soit enlevée, les vis de fixation au plan de travail situées à l'arrière de l'appareil soient dévissées. La tablette soit glissée vers l'arrière de sorte que vous puissiez l'enlever.

Le montage sous tablette doit s'effectuer de telle manière que les fils électriques ne soient plus exposés.

Accessoire nécessaire : plaque de protection 916.24-9906

Fig. 7

Retirer la nervure en plastique (montage sous plan).

Retirez et enlevez la nervure en plastique - soudée avec le récipient d'eau condensée - en appuyant successivement à gauche et à droite (fig. 8).

Panneau décoratif

En vue de faire concorder la face du sèche-linge avec celle des meubles de cuisine, etc., environnants, on peut monter un panneau décoratif sur la porte de devant.

Il est alors conseillé de commander ce panneau au fabricant des meubles. Ceci constitue la seule manière d'obtenir une couleur semblable à celle des dits meubles. Observer à cet effet exactement les dimensions suivantes:

hauteur 588 mm

largeur 588 mm

épaisseur du panneau 1 à 4 mm au maximum.

Le cadre décoratif peut être commandé auprès du service après-vente (N° 916.24-9913).

Combé lavante-sechante

En plaçant votre séchoir sur une lessiveuse d'une largeur de 60cm et dont les boutons de commande se trouvent à l'avant, vous pouvez économiser de la place.

Accessoire nécessaire: set universel CN 4, numéro de commande: 916-24-9911.

Le montage est très simple:

Ouvrir la porte. Devisser et retirer les vis extérieures ainsi que les vis de la partie inférieure (à cet effet, faire basculer légèrement l'appareil). D'abord mettre en place la plus grande partie du cadre décoratif. Introduire le panneau frontal latéralement et visser rigidement le cadre décoratif. Poser l'autre partie de ce cadre et la visser également.

Fig. 9

Porte réversible

En cas de besoin, le sens de l'ouverture de la porte peut être changé. Il est évident que ce travail doit être

effectué par une personne compétente et à vos frais.

Raccordement d'un tuyau d'évacuation

Si le lieu d'emplacement est pourvu d'un dispositif d'évacuation, p. ex. un évier, l'eau condensée peut directement être évacuée par un tuyau.

Le tuyau d'écoulement ajustable est disponible sous le n° de commande 916.24-9904. (N'utilisez en aucun cas un autre tuyau).

Suivez les instructions suivantes pour raccorder le tuyau à l'arrêt de l'appareil:

1) Débranchez les clips autour du tuyau 2) Retirez le tuyau 3) Raccordez le tuyau d'écoulement 4) Le fixer à l'aide des clips.

La hauteur maximale de déplacement est de 1,20 m, mesurée à partir du sol. Si vous utilisez une rallonge au tuyau, veillez à placer ce dernier perpendiculairement à l'appareil et à disposer d'une pente régulière jusqu'à l'égoutoir.

Fig. 10

Changement de cote des gonds pour l'ouverture de la porte de gauche à droite

Lorsque les gonds de la porte (se trouvant à gauche) ne permettent pas une ouverture correspondant aux conditions locales, vous avez la possibilité de changer leur cote (pour les placer à droite).

Opérations à effectuer

1. Décrocher l'arrête-porte A de sa fixation a dans la porte et le dégager de son trou b. en le tournant de
2. Retirer la pièce en plastique du trou c, en la tournant de, et la fixer dans le trou b.
3. Dévisser la charnière B (retirer les deux vis en retenant la porte). Coulisser la porte vers le bas et l'enlever.
4. Emboucher les gondes supérieur et inférieur F de la porte de l'autre côté.

1. Dégager le fermoir C de la porte en appuyant les deux éclisses l'une contre l'autre (voir le détail C).
2. Dégager la pièce en plastique D située du côté opposé, selon le point 5 (en utilisant éventuellement un outil - tournevis, p. ex.).
3. Interchanger les pièces C et D, et les mettre en place.
4. Dévisser les vis E et visser légèrement la charnière livrée avec l'appareil.
5. Accrocher la porte:

Introduire d'abord le gond supérieur. Puis embrocher le gond inférieur dans la charnière. Positionner ensuite la porte, avant de visser fermement la charnière. Effectuer cette dernière opération.

1. Extraire le bouchon du trou d et la fixer dans le trou A.
2. Fixer l'arrête-porte A dans le trou C, en le tournant de
3. Accrocher l'arrête-porte A dans le trou d.
