STB-100 - Décodeur TV LENCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur TNT
Caractéristiques techniques principales	Compatible avec les signaux DVB-T/T2, sortie HDMI, sortie RCA, prise USB
Alimentation électrique	Adaptateur secteur 5V
Dimensions approximatives	200 x 130 x 30 mm
Poids	500 g
Compatibilités	TV avec entrée HDMI ou RCA
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	5V
Puissance	5W
Fonctions principales	Réception des chaînes TNT, enregistrement sur USB, fonction de pause en direct
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, service après-vente recommandé pour réparations
Informations générales	Vérifier la compatibilité avec votre téléviseur avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - STB-100 LENCO

Comment puis-je connecter mon LENCO STB-100 à ma télévision ?

Pour connecter votre LENCO STB-100 à votre télévision, utilisez un câble HDMI. Branchez une extrémité du câble à la sortie HDMI du décodeur et l'autre extrémité à un port HDMI libre de votre télévision. Assurez-vous de sélectionner le bon port HDMI sur votre télévision.

Que faire si je ne reçois pas de signal ?

Vérifiez d'abord que tous les câbles sont correctement branchés. Assurez-vous que le décodeur est allumé et que la télévision est sur le bon canal d'entrée. Si le problème persiste, essayez de redémarrer le LENCO STB-100 en le débranchant puis en le rebranchant.

Comment mettre à jour le logiciel de mon LENCO STB-100 ?

Pour mettre à jour le logiciel, allez dans le menu des paramètres de votre LENCO STB-100, puis sélectionnez 'Mise à jour du système'. Suivez les instructions à l'écran pour télécharger et installer la dernière version du logiciel.

Mon décodeur ne s'allume pas, que faire ?

Vérifiez que le LENCO STB-100 est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le décodeur ne s'allume toujours pas, essayez de le brancher sur une autre prise.

Comment réinitialiser mon LENCO STB-100 aux paramètres d'usine ?

Pour réinitialiser votre LENCO STB-100, accédez au menu des paramètres, sélectionnez 'Réinitialisation' et choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix. Cela effacera toutes vos configurations et données.

Pourquoi je n'ai pas accès à certaines chaînes ?

Assurez-vous que votre abonnement est actif et que votre décodeur est correctement configuré. Vérifiez également la qualité du signal et re-scannez les chaînes disponibles dans le menu des paramètres.

Comment utiliser la fonction de guide TV ?

Pour utiliser la fonction de guide TV, appuyez sur le bouton 'Guide' de votre télécommande. Vous pourrez alors consulter les programmes à venir, les horaires et les détails des émissions.

Le son ne fonctionne pas sur mon LENCO STB-100, que faire ?

Vérifiez que le volume de votre télévision est réglé correctement et que le son n'est pas coupé. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont bien connectés. Essayez également de redémarrer le décodeur.

MODE D'EMPLOI STB-100 LENCO

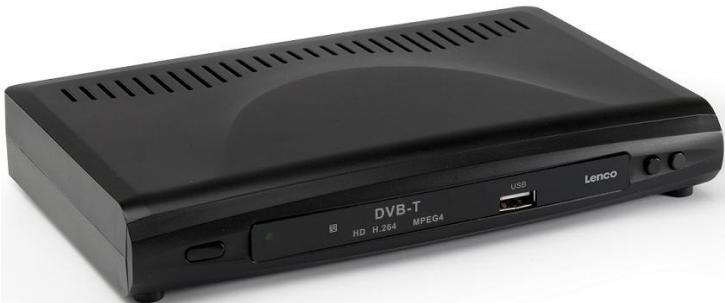

Décodeur TNT avec disque dur

Manuel d'utilisation

DVB-T HD H.264 MPEG4 USB Lenco

Table des matières

1. Fonctionnalités principales ....4
2. La télécommande ....6
3. Page d'accueil 8
4. Guide d'installation ....8
5. Chaînes 8

5.1 Modification de chaînes ......9

5.1.1 Déplacement 9
5.1.2 Saut 9
5.1.3 Verrouillage 9
5.1.4 Suppression....9
5.1.5 Favoris....10
5.1.6 Modification du nom ....10

5.2 GCE 10
5.3 Classement ....10
5.4 NCL 10

1. Image 11
2. Recherche de chaînes de télévision .....11

7.1 Recherche automatique.... 11
7.2 Recherche manuelle ....11

1. Horloge 12
2. Options....12
3. Système....13
4. Le mode USB ....14

11.1 Multimédia 14
11.2 Configuration du mode Photo 15
11.3 Configuration du mode Vidéo .....15
11.4 Configuration du mode EVP 15

1. Mise à niveau via USB 16
2. Enregistrement 16
3. Enregistrement EVP....16

14.1 Plein écran 16
14.2 Suppression 16
14.3 Renommer des chaînes....16

16 Dépannage ....18

PRECAUTIONS DE SECURITE

ATTENTION :
Le symbole avec l’éclair dans le triangle vous prévient de la présence d’une « tension dangereuse » non isolée à l’intérieur du produit. Cette tension peut suffire à provoquer un choc électrique sur les personnes.	Attention :Afin de réduire les risques d’électrocution, n’ouvrez pas le boîtier de l’unité. Confiez toute réparation à du personnel spécialisé seulement.	Le point d’exclamation à l’intérieur d’un triangle équilatéral alerte l’utilisateur de la présence d’instructions de fonctionnement ou de maintenance (entretien) importantes dans la documentation accompagnant le produit.
AVERTISSEMENT : N’utilisez pas le décodeur près de points d’eau. N’utilisez pas l’unité près d’un vase, d’un lavabo, d’un évier, d’une baignoire, d’une piscine, etc.
AVERTISSEMENT : Ne posez aucune bougie et lampe sur le boîtier de l’unité, car ceci peut causer un incendie.
AVERTISSEMENT : L’unité doit être raccordée à une source d’alimentation dont les caractéristiques correspondent avec celles figurant sur la plaque signalétique du produit.
Si vous n’êtes pas sûr du type d’alimentation de votre domicile (par exemple, 120 ou 230 V), consultez votre revendeur local ou votre compagnie d’électricité.
AVERTISSEMENT : Ce produit contient un émetteur laser. N’ouvrez pas le boîtier de l’unité et ne touchez à aucun composant interne. Consultez votre revendeur local lorsque l’ouverture du boîtier de l’unité est requise.
Remarque : Afin d’assurer une utilisation appropriée de ce produit, conservez précieusement ce manuel d’utilisation afin de pouvoir vous y référer ultérieurement.
Remarque : Ce produit contient un émetteur laser. Afin de prévenir toute exposition aux radiations laser, n’ouvrez pas le boîtier de l’unité.

Nettoyage de l'unité : Une fois le produit éteint, vous pouvez nettoyer le boîtier, le panneau de commandes et la télécommande avec un chiffon doux légèrement imprégné d'un détergent doux.

Pièces : Ne raccordez aucun composant ou équipement sans l'accord préalable du fabricant ; toute modification peut causer un incendie, une électrocution ou des blessures corporelles.

Emplacement d'installation : Les ouvertures et orifices situés sur le boîtier de l'unité assurent la ventilation et permettent de prévenir toute surchauffe. N'obstruez pas ces orifices avec un objet ou en installant le décodeur sur un lit, canapé ou autre surface similaire, sur un radiateur ou un conduit d'air chaud.

Protection du cordon d'alimentation : Installez le cordon d'alimentation afin que celui-ci ne soit pas piétiné. Veuillez accorder une attention toute particulière aux cordons et fiches, aux réceptacles et à leurs points de sortie de l'unité.

Insertion d'objets et de liquides : N'insérez aucun objet étranger à travers les orifices de ventilation de l'unité, ceux-ci peuvent entrer en contact avec des points de tension dangereux de l'unité ou court-circuiter des composants puis causer une électrocution ou un incendie. Ne versez aucun liquide sur le décodeur.

Remarque : De la condensation peut se former sur la lentille dans les conditions suivantes :

Lorsque vous déplacez l'unité d'un endroit frais à un endroit chaud.
Dès la mise en marche d'un radiateur.
Dans une pièce humide ou contenant de la vapeur.

L'unité peut ne pas fonctionner normalement lorsque de la condensation se forme à l'intérieur de celle-ci. Pour corriger cela, éteignez l'unité puis patientez deux heures afin de laisser l'humidité s'évaporer.

Remplacement de pièces : Lorsqu'un composant de l'unité doit être remplacé, l'utilisateur doit s'assurer que le technicien utilisez une pièce de rechange identique à l'originale. Tout remplacement inapproprié peut causer un incendie, une électrocution ou d'autres risques.

Vérification : Une fois l'entretien ou la réparation effectué, l'utilisateur doit exiger une vérification du fonctionnement de l'unité afin d'assurer le bon fonctionnement de l'unité.

Contenu de la boîte

Pièce	Quantité
Décodeur	1
Adaptateur	1
Télécommande	1
Pile pour la télécommande	2
Manuel d'utilisation	1

Préface

Nous vous félicitons pour votre récente acquisition du décodeur ; avant toute utilisation de l'unité, lisez entièrement ce manuel puis conservez-le afin de pouvoir vous y référer ultérieurement. Ce manuel vous aidera à vous familiariser avec les différentes fonctions excitantes de l'unité.

Le manuel contient d'importantes précautions de sécurité et des instructions permettant l'utilisation appropriée du produit, veuillez donc attentivement lire la totalité des instructions avant toute utilisation afin de prévenir tout dommage.

1. Fonctionnalités principales

Ce produit est un décodeur multifonction full HD avec disque dur intégré, celui-ci est compact et simple d'emploi. Celui-ci facilite votre divertissement.

Récepteur TNT

Supporte la réception d'émissions vidéo numériques terrestres (TNT), guide des chaînes électronique (GCE)

Lecteur média

Formats vidéo supportés : Compatible avec plusieurs formats vidéo : MPEG1, MPEG2 (MP@ML), MPEG4 ASP@ L5 HD, (DIVX 3 - 6) HD, H.264 HD 1080P

Formats audio supportés : MPEG-1, MPEG2 (Layer I et II), AC-3, E-AC-3, AAC, HE-AAC niveau 2 et 4, MP3

Formats image supportés : Supporte les formats JPEG, BMP, PNG, TIFF

EVP

Supporte trois modes d'enregistrement :

Programmation depuis le GCE

Enregistrement par programmation manuelle

Enregistrement direct via la touche Enregistrer

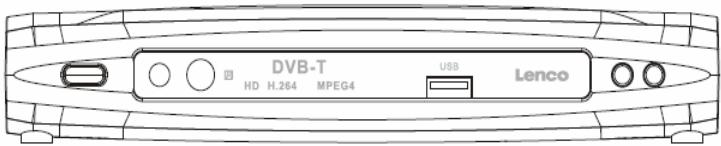

PANNEAU AVANT

DVB-T HD H.264 MPEG4 USB Lenco

1. Commutateur Marche/Arrêt
2. Connecteur USB
3. Cordon Péritel, touche Chaîne Bas/Haut

PANNEAU ARRIERE

1. Connecteur d'entrée RF
2. Connecteur de sortie RF
3. Connecteur de sortie vidéo COAXIAL
4. Téléviseur/PERITEL
5. Magnétoscope/Péritel
6. HDMI
7. Connecteur d'alimentation CC

Raccordements

Veuillez raccorder le décodeur à votre téléviseur via le cordon HDMI ou Péritel, deux connecteurs Péritel et un connecteur HDMI sont présents sur le panneau arrière du décodeur.

Veuillez raccorder une extrémité de l'adaptateur de courant au connecteur Alimentation CC de l'unité puis raccordez l'autre extrémité à une prise de courant.

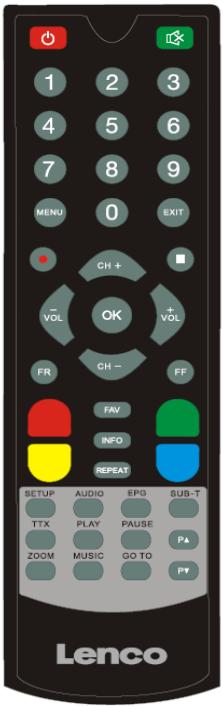

2. La télécommande

1 2 3 4 5 6 7 8 9 MENU 0 EXIT CH + - VOL OK + VOL FR CH - FF FAV INFO REPEAT SETUP AUDIO EPG SUB-T TTX PLAY PAUSE P▲ ZOOM MUSIC GO TO P▼ Lenco

Touche	Fonction	Touche	Fonction
Alimentation	Mise en marche/arrêt de l'unité	Favoris	Accès aux fichiers favoris
Muet	Activation/désactivation du son	INFORMATIONS	Affichage des informations
Touches numériques	Accès aux chaînes de télévision 0-9	Image	2X8
Menu	Accès au menu principal	Configuration	Configuration des options du menu Télévision
Quitter	Sortie d'un menu	AUDIO	Modification de la langue de doublage, de l'égaliseur
p▲	Accès à la page précédente	GCE	Accès au Guide des chaînes électronique
p▼	Accès à la page précédente	Sous-titres	Modification de la langue de sous-titres
Chaîne suivante	Déplacement du curseur/chaîne suivante	Télétexte	Accès à l'interface Télétexte
CH-	Déplacement du curseur/chaîne précédente	lecture/pause	Démarrage/mise en pause de la lecture du fichier
VOL-	Déplacement du curseur/diminution du volume		Enregistrement
VOL+	Déplacement du curseur/volume +		Appuyez sur cette touche pour arrêter l'enregistrement
OK	Confirmation	Musique	Activation de la musique de fond
AVANCE RAPIDE	Avance rapide	Aller à	Accès direct à une durée
REMBO BINAGE	Rembobinage rapide	ZOOM	Zoom avant/arrière sur image (photo ou vidéo)
Touches de couleur	Touches de fonction	Répétition	Répétition de la lecture d'une musique/d'une vidéo

3. Page d'accueil

Lors de la première mise sous tension de l'unité, la page d'accueil suivante s'affiche :

DVB-T

4. Guide d'installation

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur.
(2) Utilisez les touches [VOL+/VOL-] pour sélectionner l'option de votre choix
(3) Déplacez le curseur sur [Recherche de chaînes de télévision] puis appuyez sur [OK] pour démarrer la recherche automatique des chaînes de télévision.
(4) Appuyez sur la touche [Quitter] pour quitter le menu.

Lorsque vous appuyez sur la touche [Menu] pour accéder au menu principal, l'interface suivante s'affiche :

(1) Utilisez les touches [VOL-/VOL+] pour naviguer parmi les pages suivantes : Chaîne, Image, Recherche de chaînes, Date et heure, Options, Système et USB.
(2) Utilisez la touche [CH-] ou [OK] pour accéder à « Modification de chaînes de télévision ». Lorsque l'option Verrouillage du menu est « Activée », la boîte de dialogue de saisie du mot de passe s'affiche, saisissez le mot de passe par défaut « 000000 ».
(3) Appuyez sur la touche [Quitter] pour revenir au menu principal.

5.1 Modification de chaînes de télévision

Lorsque vous accédez au menu « Toutes les chaînes de télévision », l'interface suivante s'affiche.

Program Edit ALL TV 800 MHF 903 ETR1 902 ETR2 903 ETR3/64 904 CANAL VASCO 02-01-02.00 02-01-02.00

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur
(2) Utilisezles touches [P+/P-] pour accéder à la page suivante/précédente.
(3) Sous le menu « Toutes les chaînes de télévision », utilisez les touches colorées pour exécuter les fonctions correspondantes.

5.1.1 Déplacement de chaînes de télévision

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur puis utilisez la touche [Rouge] pour marquer la chaîne.
Un symbole de « Déplacement » s'affiche sur le côté droit du nom de la chaîne sélectionnée tel qu'indiqué ci-dessus.

(2) Utilisez les touches [CH+/CH-] pour déplacer la chaîne sélectionnée sur la position de votre choix.

Appuyez sur la touche [Rouge] pour confirmer votre choix.

Program Edit ALL TV MHP 01 MHP 02 MHP 03 MHP 04 MHP 05 CANAL VASCO 06 SETVPG 07 SETVPG 08 SETVPG 09 SETVPG 00 SETVPG 01 SETVPG 02 SETVPG 03 SETVPG 04 SETVPG 05 SETVPG 06 SETVPG 07 SETVPG 08 SETVPG 09 SETVPG 10 SETVPG 11 SETVPG 12 SETVPG 13 SETVPG 14 SETVPG 15 SETVPG 16 SETVPG 17 SETVPG 18 SETVPG 19 SETVPG 20 SETVPG 21 SETVPG 22 SETVPG 23 SETVPG 24 SETVPG 25 SETVPG 26 SETVPG 27 SETVPG 28 SETVPG 29 SETVPG 30 SETVPG 31 SETVPG 32 SETVPG 33 SETVPG 34 SETVPG 35 SETVPG 36 SETVPG 37 SETVPG 38 SETVPG 39 SETVPG 40 SETVPG 41 SETVPG 42 SETVPG 43 SETVPG 44 SETVPG 45 SETVPG 46 SETVPG 47 SETVPG 48 SETVPG 49 SETVPG 50 SETVPG 51 SETVPG 52 SETVPG 53 SETVPG 54 SETVPG 55 SETVPG 56 SETVPG 57 SETVPG 58 SETVPG 59 SETVPG 60 SETVPG 61 SETVPG 62 SETVPG 63 SETVPG 64 SETVPG 65 SETVPG 66 SETVPG 67 SETVPG 68 SETVPG 69 SETVPG 70 SETVPG 71 SETVPG 72 SETVPG 73 SETVPG 74 SETVPG 75 SETVPG 76 SETVPG 77 SETVPG 78 SETVPG 79 SETVPG 80 SETVPG 81 SETVPG 82 SETVPG 83 SETVPG 84 SETVPG 85 SETVPG 86 SETVPG 87 SETVPG 88 SETVPG 89 SETVPG 90 SETVPG 91 SETVPG 92 SETVPG 93 SETVPG 94 SETVPG 95 SETVPG 96 SETVPG 97 SETVPG 98 SETVPG 99 SETVPG

5.1.2 Saut de chaînes de télévision

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur et
Appuyez sur la touche [Verte] pour afficher le symbole « Saut » sur le côté droit du nom de la chaîne sélectionnée.

(2) Après avoir sauvegardé et quitté le menu, la chaîne de télévision sera ignorée lors de la sélection de chaînes de télévision

Program Edit ALL TV 00 ETRS1 00 ETRS2 00 ETRSAT THE CARVAL VALUES THE MIR RICH OUTPUT RICH OUTPUT RICH OUTPUT 112 8.9:20-18:45, 16:00:00:00 14.49-19:25, 31:37:00:00

5.1.3 Verrouillage de chaînes de télévision

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur puis utilisez la touche [Jaune] pour marquer la chaîne d'un symbole « Verrouillage », celui-ci s'affiche sur le côté droit du nom de la chaîne.

Program Edit ALL TV DOI ETRI DOI ETRI DOI ETRAT DOI CANAL VASIO DOI MHP DOI KHYMO DOI KHYMO DOI KHYMO DOI KHYMO 20:15:16:17 PABORA DE BY 19:15:18:19 NAVARIA DETEO

(2) Après avoir sauvegardé les réglages et quitté le menu, la saisie du mot de passe est requise lorsque vous souhaitez visionner cette chaîne de télévision verrouillée.

5.1.4 Suppression de chaînes de télévision

Utilisez les touches [CH+/CH-] pour déplacer le curseur puis appuyez sur la touche [Bleue] pour afficher la boîte de dialogue de suppression, appuyez ensuite sur la touche [OK] pour supprimer la chaîne ou [Quitter] pour annuler la sauvegardé les réglages et quitté le menu « télévision », la chaîne marquée est supprimée.

suppression. Après avoir Toutes les chaînes de

5.1.5 Favoris

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur puis appuyez sur la touche [FAVORIS] pour afficher l'interface « Catégories de favoris » : Désactiver, Vidéo, Actualités, Sport et Musique".

(2) Utilisez les touches [CH+/CH-] pour déplacer le curseur parmi les 4 groupes de favoris puis appuyez sur la touche [OK] pour ajouter le symbole de favori sur le côté gauche du groupe de favoris sélectionné. (3) Déplacez le curseur sur [Désactiver] puis appuyez sur la touche [OK] pour désactiver le marquage. (4) Une fois le marquage terminé, appuyez sur la touche [Quitter] pour revenir

à l'interface « Toutes les chaînes de télévision » ; un symbole de favoris s'affiche sur le côté du nom de la chaîne.

Program Edit ALL TV DJ: 100 DJ: ETR1 DJ: ETR2 DJ: ETR3 DJ: ETR4 DJ: ETR5 DJ: ETR6 DJ: ETR7 DJ: ETR8 DJ: ETR9 DJ: ETR10 DJ: ETR11 DJ: ETR12 DJ: ETR13 DJ: ETR14 DJ: ETR15 DJ: ETR16 DJ: ETR17 DJ: ETR18 DJ: ETR19 DJ: ETR20 DJ: ETR21 DJ: ETR22 DJ: ETR23 DJ: ETR24 DJ: ETR25 DJ: ETR26 DJ: ETR27 DJ: ETR28 DJ: ETR29 DJ: ETR30 DJ: ETR31 DJ: ETR32 DJ: ETR33 DJ: ETR34 DJ: ETR35 DJ: ETR36 DJ: ETR37 DJ: ETR38 DJ: ETR39 DJ: ETR40 DJ: ETR41 DJ: ETR42 DJ: ETR43 DJ: ETR44 DJ: ETR45 DJ: ETR46 DJ: ETR47 DJ: ETR48 DJ: ETR49 DJ: ETR50 DJ: ETR51 DJ: ETR52 DJ: ETR53 DJ: ETR54 DJ: ETR55 DJ: ETR56 DJ: ETR57 DJ: ETR58 DJ: ETR59 DJ: ETR60 DJ: ETR61 DJ: ETR62 DJ: ETR63 DJ: ETR64 DJ: ETR65 DJ: ETR66 DJ: ETR67 DJ: ETR68 DJ: ETR69 DJ: ETR70 DJ: ETR71 DJ: ETR72 DJ: ETR73 DJ: ETR74 DJ: ETR75 DJ: ETR76 DJ: ETR77 DJ: ETR78 DJ: ETR79 DJ: ETR80 DJ: ETR81 DJ: ETR82 DJ: ETR83 DJ: ETR84 DJ: ETR85 DJ: ETR86 DJ: ETR87 DJ: ETR88 DJ: ETR89 DJ: ETR90 DJ: ETR91 DJ: ETR92 DJ: ETR93 DJ: ETR94 DJ: ETR95 DJ: ETR96 DJ: ETR97 DJ: ETR98 DJ: ETR99 DJ: ETR100

5.1.6 Modification du nom de chaînes de télévision

Dans le menu « Toutes les chaînes de télévision », utilisez les touches [CH-/CH+] pour déplacer le curseur et appuyez sur la touche [ALLER A] pour ouvrir la fenêtre « Renommer ». Utilisez ensuite les touches numériques de la télécommande pour saisir le nouveau nom de la chaîne de télévision.

5.2 GCE

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur puis utilisez la touche [OK] pour accéder au « Guide des chaînes électronique » et afficher les programmes.
(2) Appuyez sur la touche [Quitter] pour quitter le menu « Guide des chaînes électronique ».

(1) Utilisez les touches [CH+/CH-] pour déplacer le curseur sur « Classement », appuyez ensuite sur les touches [VOL-/VOL+] pour sélectionner un mode de classement : « Par NCL », « Par nom de service » et « Par IDON ».
(2) Appuyez sur la touche [OK] pour confirmer votre sélection.

5.4 NCL

NCL : Permet d'activer/désactiver le classement par numéro de chaîne logique.

6. Image

Appuyez sur la touche [MENU] pour afficher le menu principal et Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Image ».

Format d'affichage

Utilisez les touches [VOL-/VOL+] pour modifier l'option puis appuyez sur la touche [OK] pour confirmer votre sélection.

Résolution

Utilisez les touches [VOL-/VOL+] pour modifier l'option puis appuyez sur la touche [OK] pour confirmer votre sélection.

Picture Aspect Ratio 44.3 Center Box Resolution 1060 TV Format PAL Video Output CVBS Return Options

Format d'affichage du téléviseur

Utilisez les touches [VOL-/VOL+] pour modifier l'option puis appuyez sur la touche [OK] pour confirmer votre sélection.

Connecteur de sortie vidéo

Utilisez les touches [VOL-/VOL+] pour modifier l'option puis appuyez sur la touche [OK] pour confirmer votre sélection.

7. Recherche de chaînes de télévision

(1) Appuyez sur la touche [MENU] pour afficher le menu principal
(2) Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Recherche de chaînes de télévision ».
(3) Appuyez sur la touche [Quitter] pour revenir au menu principal.

7.1 Recherche automatique

(1) Utilisez les touches [CH+/CH-] pour sélectionner l'option « Recherche automatique »
(2) Appuyez sur la touche [OK] pour accéder au menu « Recherche automatique » et démarrer la recherche
(3) Dans le menu « Recherche automatique », appuyez sur la touche [Quitter] pour annuler la recherche

Recherche manuelle

(1) Utilisez les touches [CH+/CH-] pour sélectionner l'option « Recherche manuelle ».
(2) Appuyez sur la touche [OK] pour accéder au menu « Recherche manuelle » et afficher l'interface ci-dessous :
(3) Utilisez les touches [VOL+/VOL-] pour sélectionner le pays de votre choix.
(4) Utilisez les touches [VOL-/VOL+] pour activer/désactiver l'option « Puissance d'antenne ».

Channel Search Auto Search Manual Search Country Antenna Power Danmark On

Channel Search 191.5MHz/7MHz DTV: 000 Radio: 000 Progress OK Cancel

Channel Search Auto Search Manual Search Country England Antenna Power On

(a) Vous pouvez régler une chaîne en spécifiant la « Fréquence de la chaîne », appuyez sur la touche [OK] pour démarrer la recherche.
(b) Lorsque vous recherchez une chaîne par sa fréquence (MHz), les options « Fréquence » et « Bande passante » peuvent être configurées.

Une fois la modification terminée, appuyez sur la touche [OK], la recherche commence.

(5) Appuyez sur la touche [Quitter] pour quitter la recherche.

8. Date et heure

(1) Appuyez sur la touche [MENU] pour afficher le menu principal
(2) Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Date et heure ».
(3) Appuyez sur la touche [Quitter] pour quitter la page Date et heure.

Heure moyenne

Utilisez les touches [VOL-/VOL+] pour modifier l'option Heure moyenne parmi « Automatique » et « Manuelle ».

Région

Utilisez les touches [VOL+/VOL-] pour sélectionner la région de votre choix.

Lorsque l'option Heure moyenne est définie sur « Manuelle », il est possible de modifier la valeur « GMT+0 ».

Mise hors tension au bout de

Utilisez les touches [VOL-/VOL+] pour modifier la durée de mise hors tension automatique

9. Options

(1) Appuyez sur la touche [MENU] pour afficher le menu principal
(2) Utilisez les touches [VOL+/VOL-] pour

sélectionner l'option « Options ».

Langue OSD

Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Langue OSD ».

Langue de sous-titres

Utilisez les touches [VOL+/VOL-] pour sélectionner une langue de sous-titres par défaut pour les chaînes de télévision.

Utilisez les touches [VOL+/VOL-] pour sélectionner la langue de doublage par défaut des chaînes de télévision.

Audio numérique

Utilisez les touches [VOL+/VOL-] pour sélectionner la sortie audio numérique de votre choix parmi : PCM/RAM.

(3) Appuyez sur la touche [Quitter] pour quitter la page Options.

10. Système

(1) Appuyez sur la touche [MENU] pour afficher le menu principal
(2) Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Système ».

Contrôle parental

Utilisez les touches [CH-/CH+] pour déplacer le

curseur puis appuyez sur la touche [OK] pour saisir le mot de passe « 000000 » et configurer l'option Contrôle parental

EFFECTO System Parental Guidance Set Password Restore Factory Default Information

Réglage du mot de passe

Utilisez les touches [CH-/CH+] pour déplacer le curseur puis appuyez sur la touche [OK] pour accéder à la sous-option Mot de passe.

Utilisez ensuite les touches numériques de la télécommande pour saisir le nouveau mot de passe.

Restaurer la configuration d'usine

Appuyez sur la touche [OK] pour accéder au sous-menu et

Appuyez sur la touche [OK] pour confirmer la restauration de la configuration d'usine puis saisissez le mot de passe « 888888 » ou appuyez sur la touche [Quitter] pour annuler la restauration

Informations

Appuyez sur la touche [OK] pour afficher les informations système (numéro de modèle, version logicielle, version matérielle)

11. Le mode USB

Ce menu est indisponible lorsqu'aucun périphérique USB n'est connecté. La liste des médias n'est pas sauvegardée lors de la déconnexion du périphérique USB/de l'activation du mode Attente ou Arrêt.

REMARQUE : Raccordez directement votre disque amovible USB à l'unité. N'utilisez pas de rallonges USB, ceci permet de prévenir toute interférence et perte de données.

USB Multimedia Photo Configure Movie Configure PVK Configure

(1) Appuyez sur la touche [MENU] pour afficher le menu principal
(2) Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Mode USB ».

11.1 Multimédia

(1) Utilisez les touches [CH+/CH-] pour accéder à l'option « Multimédia ».
(2) Utilisez les touches [VOL+/VOL-] pour sélectionner parmi les options suivantes : Musique, Photo, Vidéo, EVP.

Musique

(1) Appuyez sur la touche [OK] pour accéder au mode « Musique ».
(2) Utilisez les touches [CH+/CH-] pour sélectionner l'option Musique et
Appuyez sur la touche [OK] pour démarrer la lecture des fichiers audio

Appuyez sur la touche [QUITTER] pour revenir au répertoire précédent

(1) Appuyez sur la touche [OK] pour accéder au mode « Photo ».
(2) Utilisez les touches [CH+/CH-] pour sélectionner l'option Photo et

Appuyez sur la touche [OK] pour démarrer la lecture des fichiers image Appuyez sur la touche [QUITTER] pour revenir au répertoire précédent

Vidéo

(1) Appuyez sur la touche [OK] pour accéder au mode « Vidéo ».
(2) Utilisez les touches [CH+/CH-] pour sélectionner l'option Vidéo et Appuyez sur la touche [OK] pour démarrer la lecture des fichiers vidéo Appuyez sur la touche [QUITTER] pour revenir au répertoire précédent

EVP

(1) Appuyez sur la touche [OK] pour accéder au mode « EVP ».

(2) Utilisez les touches [CH+/CH-] pour sélectionner l'option EVP et Appuyez sur la touche [OK] pour démarrer la lecture des enregistrements vidéo personnels

Appuyez sur la touche [QUITTER] pour revenir au répertoire précédent

11.2 Configuration du mode Photo

Utilisez les touches [CH+/CH-] pour déplacer le curseur et

Appuyez sur la touche [OK] pour accéder à l'option « Configuration du mode Photo ».

Utilisez les touches [CH-/CH+] et [VOL-/VOL+] pour régler une des options suivantes : « Durée du diaporama », « Mode de diaporama » et Format d'affichage »

11.3 Configuration du mode Vidéo

Photo Configure Slide Time Slide Mode Aspect Ratio 25 Random Keep 2017 EXIT

Movie Configure Abstract Ratio Subtitle Specific Subtitle Background Subtitle FontColor Discard NORMAL Transparent Red exit

Utilisez les touches [CH+/CH-] pour déplacer le curseur et Appuyez sur la touche [OK] pour accéder à l'option « Configuration du mode Vidéo ». Utilisez les touches [CH-/CH+] et [VOL-/VOL+] pour régler les options suivantes : « Format d'affichage », « Spécifique aux sous-titres », « Arrière-plan des sous-titres » et « Couleur de la police des sous-titres ».

11.4 Configuration du mode EVP

Utilisez les touches [CH+/CH-] pour déplacer le curseur et

Appuyez sur la touche [OK] pour accéder au mode « Configuration du mode EVP ».

Périphérique d'enregistrement

Utilisez les touches [CH+/CH-] pour déplacer le curseur et

Appuyez sur la touche [OK] pour accéder à l'option « Périphérique d'enregistrement ».

Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Disque ».

Appuyez sur la touche [QUITTER] pour revenir au menu précédent

Record Device Media Type FAT18 Total Space 1.95 GB Free Space 1.93 GB

Formater

Utilisez les touches [CH+/CH-] pour déplacer le curseur et Appuyez sur la touche [OK] pour accéder à l'option « Formater » puis Utilisez les touches [VOL+/VOL-] pour sélectionner l'option « Formater ». Appuyez sur la touche [QUITTER] pour revenir au menu précédent

12. Mise à niveau via USB

Cette fonction est seulement disponible lorsqu'un périphérique USB est connecté au décodeur.

Les deux méthodes suivantes permettent de mettre à niveau le firmware :

Sélectionnez une des deux méthodes pour procéder à la mise à niveau du firmware via une clé USB.

1) Copiez le nouveau dans le répertoire racine de votre clé USB, raccordez ensuite la clé USB au connecteur USB hôte de votre lecteur puis appuyez sur la touche Entrée pour confirmer

2) Dans le menu principal, saisissez le mot de passe « 666666 » pour procéder à la mise à niveau automatique du firmware.

3) Redémarrez le décodeur une fois la mise à niveau terminée.

VER-0000 UPGRADING SOFTWARE PLEASE DO NOT TURN OFF 60%

13. ENREGISTREMENT

Appuyez ser la touche [ Appuyez s■ la touche [

] pour démarrer l'enregistrement. ] pour arrêter l'enregistrement.

14. Enregistrements vidéo personnels

14.1 Plein écran

(1) Utilisez les touches [CH+/CH-] pour sélectionner un fichier *.pvr à lire.
(2) Appuyez sur la touche [Bleue] pour activer la lecture plein écran du fichier.

C:\WINDOWS Page 02 / 03 F:\WINDOWS\ Win:\ Microsoft\CHSPRING.SDS - 15.0.3.2016 V5.00.07

14.2 Supprimer

(1) Appuyez sur la touche [Jaune] pour désigner un fichier à supprimer.
(2) Appuyez sur la touche [OK] pour supprimer le programme.

14.3 Renommer

(1) Appuyez sur la touche [Verte] pour renommer le fichier sélectionné.
(2) Appuyez sur la touche [OK] pour sauvegarder le fichier.

1. Fiche technique

Lecture de fichiers multimédia	Compatible avec plusieurs formats audio et vidéo
	Connecteur USB 2 hôte
Connecteur	HDMI 1.2 et péritel
EVP	Enregistrement direct et programmé de chaînes TNT
Spécifications TNT HD
Gamme des fréquences d'entrée	VHF : 174 - 230MHz ; UHF : 470 – 862 MHz
Impédance d'entrée	75 Ω
Puissance active de l'antenne	5 V CC @ 400 mA MAX, protection contre la surcharge
Niveau du signal d'entrée	-75 ~ -20 dBm
Forme de l'onde	Multiplexage par répartition orthogonale de la fréquence avec codage
Bande passante	6, 7, 8 MHz
Démodulation	QPSK, 16QAM, 64QAM
Taille TFR	2K, 8K
Vitesse de codage	1/2、2/3、3/4、5/6、7/8
Intervalle de protection	1/4、1/8、1/16、1/32
Bande passante vidéo	5,5 MHz (-3 dB)
Impédance vidéo	75 Ω
Niveau de tension vidéo	1 Vp-p
Fréquence audio Gamme	20 – 20 KHz
Impédance audio	600 Ω
Niveau de tension audio	2V rms (5,6 Vp-p)
Tension d'entrée	110 – 240 V CC, 50 Hz
Consommation	< 12 W en fonctionnement / ≤ 1 W en mode attente
Température	0°C à 42°C
Humidité	<95%

16. Guide de dépannage

Lorsqu'une panne survient, consultez le guide de dépannage suivant avant d'apporter l'unité à un centre de réparation.

Problème	Solution
Impossible de mettre en marche l’unité	Veuillez :Confirmer que la source d’alimentation utilisée est de type appropriéVérifiez les raccordements entre l’unité et l’adaptateur de courant.Sur le panneau avant de l’unité, positionnez le commutateur d’alimentation sur ON pour mettre en marche l’unité
Les commandes ne répondent pas	Pour entièrement réinitialiser le lecteur, débranchez le cordon d’alimentation CA de la prise de courant CA puis patientez 5 à 10 secondes.
La télécommande ne fonctionne pas	Pointez la télécommande vers le récepteur infrarouge de l’unité.Assurez-vous qu’aucun obstacle ne se trouve entre l’unité et la télécommande.Rapprochez-vous de l’unité.Remplacez les piles de la télécommande.Installez de nouveau les piles en respectant la polarité (+/-) indiquée.
Aucune image	Vérifiez que le téléviseur est allumé.Sélectionnez l'entrée vidéo appropriée sur votre téléviseur
Aucun son ou son déformé	Réglez le volume.Vérifiez le raccordement des câbles audio.Sélectionnez le connecteur de sortie audio supporté par votre téléviseur.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques.

Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations.

(Directive de l'équipement électronique et des déchets électriques).
