Type d'appareil	Lecteur DVD portable
Écran	LCD TFT 7 pouces
Sortie audio	Numérique coaxiale
Fonction sous-titrage	Multilingue
Fonction piste sonore	Multilingue
Angles de vue	Multiples
Verrouillage parental	Oui
Télécommande	Incluse
Alimentation	Non précisé
Formats supportés	DVD, CD, Non précisé
Connectivité	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Langues du menu	Multilingue
Fonction pause/lecture	Oui
Fonction avance rapide/recul	Oui

FOIRE AUX QUESTIONS - MES-205 LENCO

Comment allumer le LENCO MES-205 ?

Pour allumer le LENCO MES-205, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Comment régler le volume sur le LENCO MES-205 ?

Utilisez le bouton de volume situé sur le côté ou à l'arrière de l'appareil pour augmenter ou diminuer le volume.

Que faire si le LENCO MES-205 ne se connecte pas à Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre appareil, puis recherchez le LENCO MES-205 dans la liste des appareils disponibles et sélectionnez-le.

Comment réinitialiser le LENCO MES-205 ?

Pour réinitialiser le LENCO MES-205, débranchez l'appareil, attendez quelques secondes, puis rebranchez-le.

Pourquoi le son est faible sur le LENCO MES-205 ?

Vérifiez le niveau de volume de l'appareil ainsi que celui de votre source audio. Assurez-vous également que les haut-parleurs ne sont pas obstrués.

Le LENCO MES-205 ne lit pas les fichiers audio, que faire ?

Vérifiez que les fichiers audio sont dans un format compatible. Essayez de lire un autre fichier ou de redémarrer l'appareil.

Comment changer la source audio sur le LENCO MES-205 ?

Utilisez le bouton 'Source' pour faire défiler les différentes options de source audio disponibles, comme Bluetooth, USB, ou AUX.

Le LENCO MES-205 ne charge pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez un autre câble si nécessaire.

Comment nettoyer le LENCO MES-205 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des liquides.

Où puis-je trouver le manuel d'utilisation du LENCO MES-205 ?

Le manuel d'utilisation est disponible sur le site officiel de LENCO ou peut être inclus dans l'emballage de l'appareil.

MODE D'EMPLOI MES-205 LENCO

Sortie Audio Numérique Coaxiale - Écran LCD TFT 7" - Fonction Sous-titrage Multilingue - Fonction Piste Sonore Multilingue - Fonction Angles de Vue Multiples - Verrouillage Parental - Télécommande

Contenu de l'emballage 3

Fonctionnalités DVD 4

Informations concernant la sécurité 5

Remarques concernant les disques 6

Installation 7

Installation de l'écran et du lecteur de DVD sur le sac de montage 7

Installation du sac de montage avec l'écran et le lecteur de DVD 8

Méthode A 8

Méthode B 8

Installation du support d'appuie-tête avec l'écran 9

MONTAGE DE L'ECRAN SUR LE SUPPORT 11

Réglage de l'angle de l'écran 11

Raccordement électrique 12

Lecteur de DVD 14

Télécommande 17

Emplacement et fonction des boutons 17

Préparation de la télécommande 19

Chargement d'un DVD/CD 19

Éjection d'un disque 19

Fonctions de base 19

Affichage sur écran 21

Fonction piste sonore multilingue 22

Fonction menu 23

Fonction du menu des TITRES (pour les DVD uniquement) 23

Fonction de sous-titrage multilingue (pour les DVD uniquement) 23

Fonction d'angles de vue multiples (pour les DVD uniquement) 23

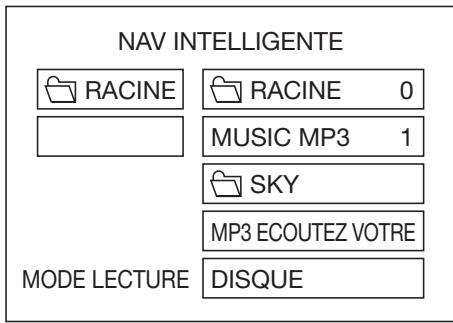

Lecture de disques MP3 23

Réglages 24

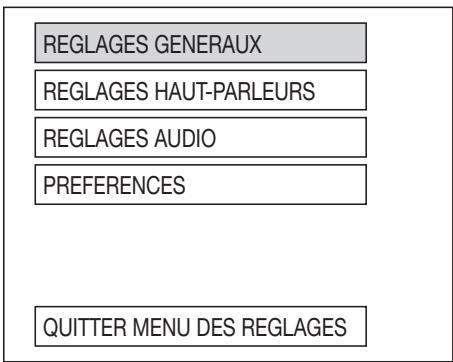

Menu principal des réglages 24

Réglages généraux 24

Réglages haut-parleurs 26

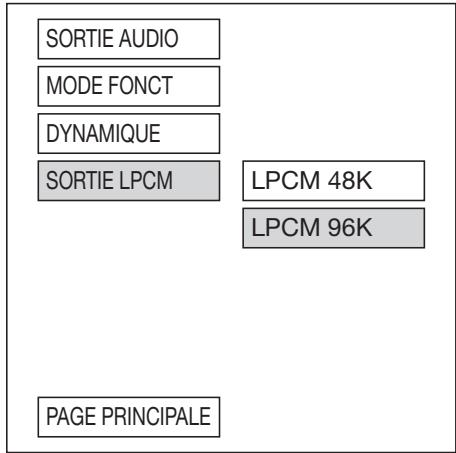

Réglages audio 26

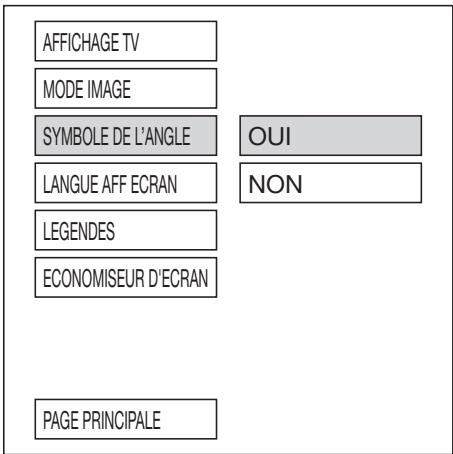

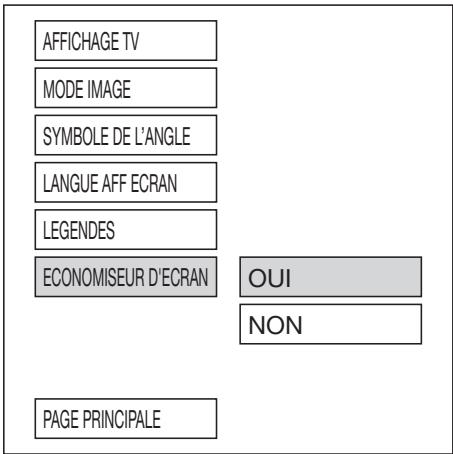

Menu des préférences 27

Tableau des réglages d'usine 29

DEPANNAGE 30

Caractéristiques techniques 31

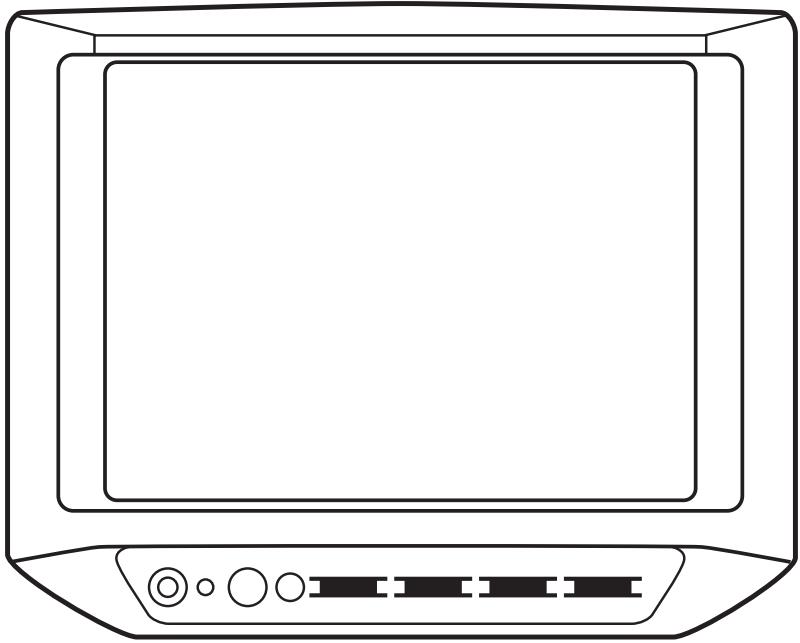

Ecran 32

Boutons de commandes et fonctions 33

Adaptateur secteur 35

Examinez le contenu de la boîte d'emballage de votre lecteur. Elle doit contenir les éléments suivants :

• Lecteur de DVD
• Ecran LCD TFT 7"
• Télécommande fournie avec 2 piles AAA
• Sac de montage avec 3 lanières supplémentaires 2 écouteurs
• Prise pour allume-cigare
• Câble AV 9 broches pour connexion à la sortie AV du lecteur de DVD
• Câble de commande à distance pour contrôle le lecteur de DVD via le capteur de signaux de l'écran
• Câble de sortie audio numérique
• Support de fixation pour le montage sur appuie-tête
• Adaptateur secteur pour un usage en intérieur Mode d'emploi
• Garantie

Compatible DVD PAL (CD video) et DVD NTSC (CD video)

Ce lecteur lit les disques enregistrés aux formats PAL ou NTSC.

• Une seule puce LSI intègre désormais toutes les principales fonctions circuit de lecture DVD, y compris le décodage MPEG-2, la conversion video N/A et les décodeurs audio.
• Sorties audio analogiques stéréo G/D pour raccordement à des entrées auxiliaires existantes. La sortie vidéo est composite.
• Télécommande fournie pour l'utilisation des disques multifonctions (piste audio/sous-titrage multilingue, multi-angle, multi-story, etc.) et de toutes les fonctions de base.

Pendant la conduite

Réduisez le volume suffisamment pour pouvoir entendre les conditions de circulation.

Pendant le lavage d'un véhicule

N'exposez pas l'appareil à l'eau ou à l'humidité. Cela pourrait provoquer un court-circuit, un incendie ou tout autre dégât.

En stationnement

Garer un véhicule sous les rayons directs du soleil peut provoquer une élévation importante de la température à l'intérieur.

Laissez l'intérieur du véhicule se refroidir avant de lancer la lecture.

Utilisez l'alimentation électrique correcte

Ce produit est prévu pour fonctionner sur système de batterie négatif à la masse de 12 volts en CC.

Protégez le mécanisme du disque

Évitez d'introduire tout objet étranger dans l'ouverture du lecteur.

Ne pas respecter cet avertissement peut conduire à un dysfonctionnement du mécanisme de précision de cet appareil.

Faites appel à des réparateurs agréés. Ne tentez pas de démonter ou d'effectuer des réglages sur ce produit de précision. Veuillez vous adresser à l'un des centres de service après-vente de la liste accompagnant ce produit.

Informations concernant l'installation Il convient d'installer l'appareil en position horizontale, le panneau avant disposé selon un angle confortable, mais ne dépassant pas

CE LECTEUR DE DVD PORTABLE EST UN APPAREIL A LASER DE CLASSE 1. CE LECTEUR DE DVD PORTABLE UTILISE TOUTEFOIS UN LASER VISIBLE/INVISIBLE POTENTIELLEMENT DANGEREUX EN CAS D'EXPOSITION DIRECTE AU RAYON. VEILLEZ A UTILISER LE LECTEUR DE DVD PORTABLE CONFORMMEMENT AUX INSTRUCTIONS FOURNIES. L'UTILISATION DE COMMANDES, DE REGLAGES OU DE PROCEDURES AUTRES QUE CELLES SPECIFIÉES DANS CE MODE D'EMPLOI PEUVENT ENGENDERR UNE EXPOSITION DANGEREUSE AUX RAYONS.. N'OUVREZ PAS LES COUVERCLES ET NE TENTEZ DE REPARER L'APPAREIL VOUS-MEME. POUR Toute REPARATION, ADRESSEZ-VOUS EXCLUSIVEMENT A UN TECHNICIEN QUALIFIE.

Avertissement :

• POUR REDUIRE LE RISQUE D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.
• POUR REDUIRE LE RISQUE D'INCENDIE OU D'ELECTROCUTION OU TOUTE INTERFERENCE, UTILISEZ EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDES.
• CET APPAREIL EST PREVU POUR UN FONCTIONNEMENT EN CONTINU.

Cet appareil bénéficiait d'une technologie de protection de droits d'auteur protégée par des demandes de brevets américain et d'autres droits de propriété intellectuelle appartenant à Macrovision Corporation ainsi qu'à d'autres titulaires de droits. L'utilisation de ces dispositifs et techniques de protection de droits d'auteur doit faire l'objet d'une autorisation de Macrovision Corporation, et est destinée aux séances de visionnage et d'écoute privées ou autrement limitées, sauf autorisation donnée par Macrovision Corporation. Toute ingénierie inverse ou démontage sont interdits.

Information sur la gestion des zones : Ce Lecteur de DVD Portable a été conçu et fabriqué pour fonctionner en tenant compte des données de zone encodées sur les DVD. Si le code de région inscrit sur un DVD ne correspond pas au code de zone de ce lecteur de DVD, ce disque sera illisible.

Formats de disque compatibles

Disques 12 cm

(Disques à une face uniquement)

Disques 12 cm

Disques 12 cm

Disques 12 cm

Disques non compatibles avec ce lecteur

DVD-ROM DVD-R/DVD-RAM CDV CD-G

Manipulation et nettoyage

• La poussière, les salissures, les rayures et l'usure peuvent être à l'origine d'une mauvaise lecture des disques.
• Ne placez pas d'autocollants sur les disques et ne rayez pas leur surface.
• Ne pliez pas les disques.
• Pour éviter d'endommager les disques, conservez-les dans leur boîtier lorsqu'ils ne sont pas utilisés.
• Évitez de placer les disques dans les emplacements suivants :
• Sous la lumière directe du soleil.
• Dans des endroits sales, poussiéreux ou humides.
• Près des aérations de chauffage de voiture.
• Sur un siège ou sur le tableau de bord.

Nettoyer un disque

Utilisez un chiffon doux sec pour essuyer la surface. Si le disque est assez sale, utilisez un chiffon doux légèrement imbibé d'alcool isopropylique (à 90°). N'utilisez jamais de solvants de type benzène, de diluants ou de produits nettoyants pour disques traditionnels; ces produits pourraient endommager la surface du disque.

Remarque :

Un disque peut se rayer (mais pas suffisamment pour le rendre inutilisable) en fonction de la manière dont vous le manipulez et des conditions d'utilisation. Veuillez noter que ces rayures ne sont pas le signe d'un problème avec le lecteur.

Face imprimée vers le haut

Ne touchez pas la surface inférieure du disque. Ne pas plier.

Essuyez le disque du centre vers les bords

Préparation d'un disque neuf représentant des rugosités

Les bords intérieur et extérieur des disques neufs peuvent présenter des irrégularités. Si vous utilisez un disque aux bords rugueux, le lecteur ne sera pas capable de les distinguer. Enlevez donc les rugosités à l'aide d'un stylo à bille ou d'un crayon, comme illustré ci-contre. Pour enlever les rugosités, appuyez le côté du stylo ou du crayon contre les bords intérieur et extérieur du disque.

Rugosités sur le bord extérieur Rugosités sur le bord intérieur

Installation de l'ecran et du lecteur de DVD sur le SAC de montage

1. L'écran se place sur le côté supérieur du sac de montage. Le lecteur de DVD se trouve dans la partie inférieure du sac de montage. Voir Fig. 1.

Fig. 1

1. Le sac permet une installation correcte de l'écran, comme illustré à la figure 2.

Fig. 2

Installation du SAC de montage avec ecran et lecteur de DVD METHOD a

1. Il est possible de séparer le sac et de débloquer l'écran et le lecteur individuellement. Placez l'écran sur l'appuie-tête et posez le lecteur sous le siège. Fixez l'écran à l'aide des lanières du sac comme illustré à la figure 3.

1. Le réglage normal permet uniquement à une personne de regarder l'écran : il est possible de permettre à deux passagers de regarder l'écran en le pivotant légèrement vers la droite lorsqu'il est installé derrière le conducteur.

1. Détechez le sac et placez le lecteur de DVD sous le siège.
2. L'écran peut être monté entre les sièges. En utilisant des extensions de lanières, il est possible d' tées : 1#, 2#, 3#.

Comme illustré dans la figure 4, collez les extensions 1#, 2# et 3# à la bonne position sur le sac de montage, en respectant le sens des flèches.

Fig. 4

1. Avec les lanières gauche et droite, contourez la console, en les faisant rejoindre la lanière supérieure à l'arrière de la console. L'écran est ainsi installé sur la console entre les sièges avant comme illustré sur la figure 5.

Fig. 5

1. Enfin, placez le lecteur de DVD sous le siège.

FR-8

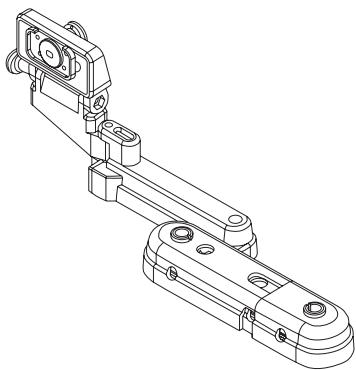

Installation du support d'appuie-tete avec l'ecran

Support en plastique

1. Appuyez sur le bouton sous l'appuie-tête du siège et retirez l'appuie-tête.

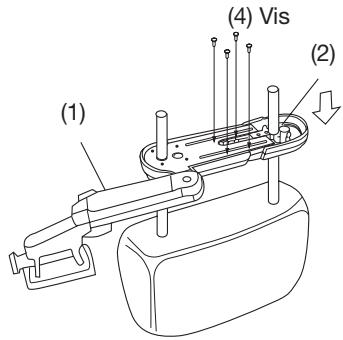

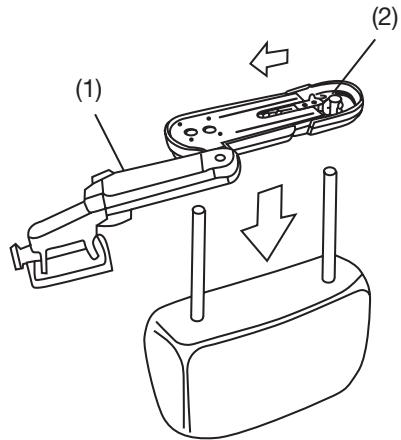

1. Assemblez le support de montage d'écran (2) au support de montage d'écran (1) et tournez les supports combinés pour les placer sur les tiges de l'appuie-tête retiré pour CHOISIR LA NOBE DE POSITION D'INSTALLATION DE LA BASE.

1. Enlevez le support de l'appuie-tête et desserrez les deux vis à l'aide d'un tournevis ; insérez ensuite les tubes de plastique (3) dans les orifices choisis, puis réglez-les à la bonne position comme sur l'illustration ci-dessous.

Tubes de plastique

1. Installez la base sur les tiges de l'appuie-tête et régalez la position, puis fixez les bases 1 et 2 à l'aide de quatre vis (3x10) (4).

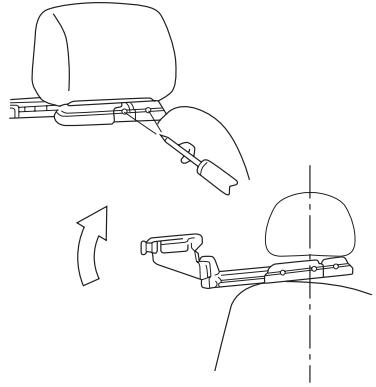

1. Placez l'appuie-tête avec la base et tournez le support de montage vers le siège jusqu'à le positionner correctement, puis à l'aide d'un tournevis placez les deux vis de fixation de la base.

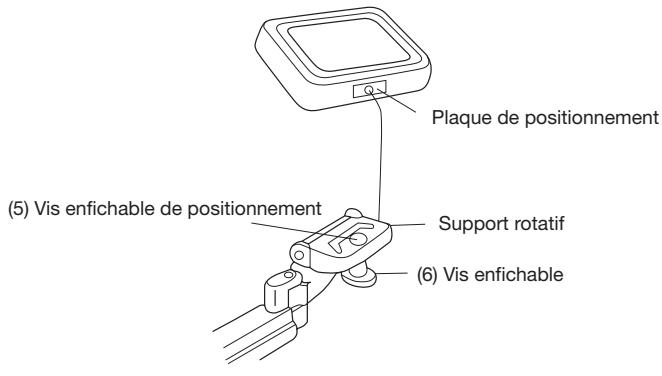

Introduisez la plaque de positionnement de l'écran dans la plaque à vis enchâssable et vissez pour fixer l'écran au support de montage.

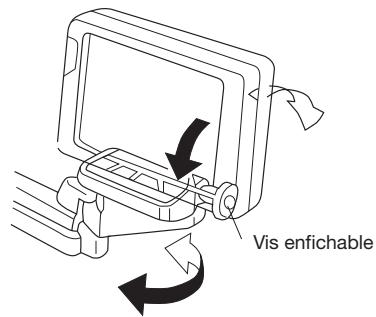

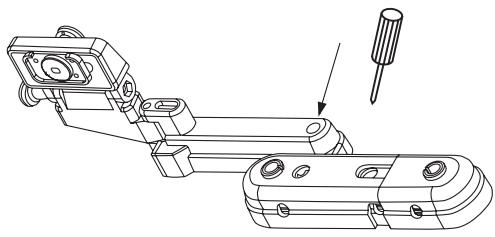

Reglage de l'angle de l'ecran

1. Desserrez la vis enchâichable sur le côté du support rotatif, puis réglez le support de montage selon l'angle de votre préférence et serrez la vis enchâichable pour fixer le support de montage.

1. Pour pouvoir régler le bras pivotant, vous devez d'abord utiliser un tournevis approprié pour dévisser comme indiqué par l'illustration.

Tenter de régler le dispositif par la force endommagera le support de l'écran.

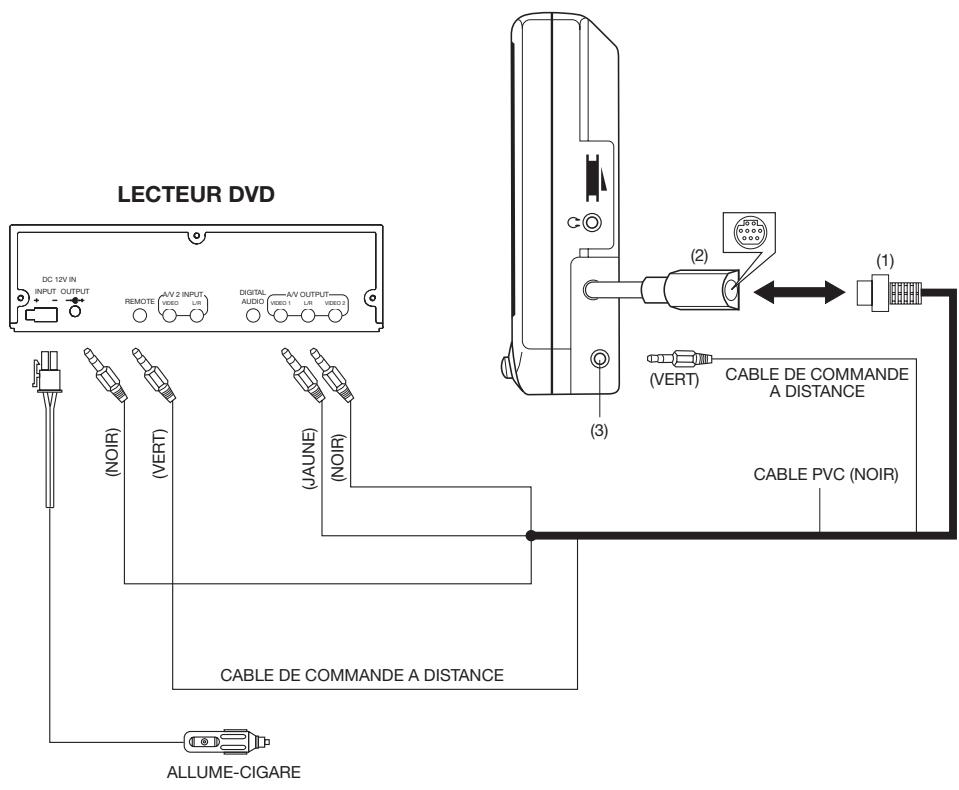

1. Insérez la fiche mini din à 9 broches (1) dans la prise mini din 9 broches (2) sur le côté de l'écran.
2. La borne jaune est connectée à la prise de sortie VIDEO du lecteur de DVD et la borne noire à la prise de sortie AUDIO G/D. L'autre borne noire est raccordée à la sortie 12 V CC du lecteur.
3. Pour pouvoir contrôler le lecteur de DVD en utilisant le capteur de télécommande de l'écran, insérez une extrémité du câble de commande à distance dans la prise de sortie correspondante (3) et l'autre bout vert à la prise "REMOTE" du lecteur.

LECTEUR DVD

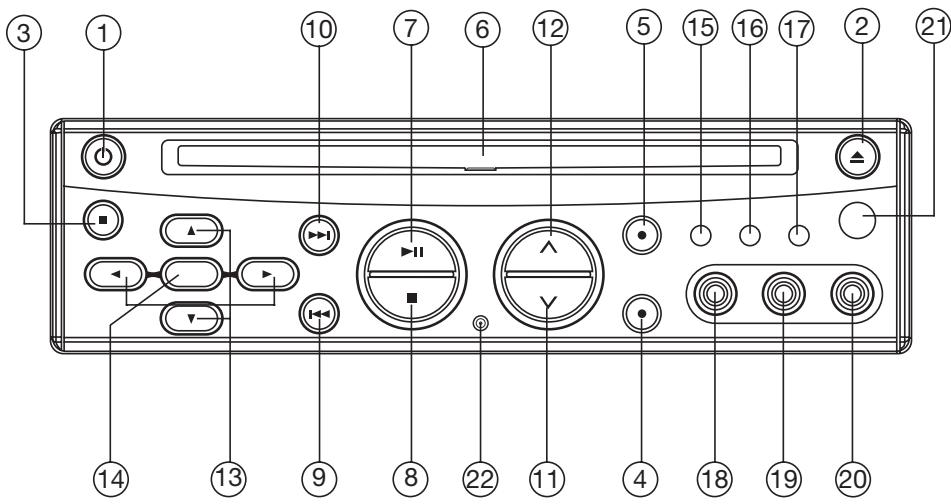

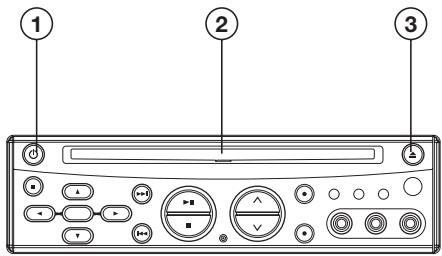

Panneau avant

1. MARCHE/ARRET
2. EJECTION (A)
3. REGLAGES
4. AUDIO
5. SOURCE
6. Compartiment à disque
7. LECTURE / PAUSE (▶II)
8. STOP (■)
9. PRECEDENT (1)
10. SUIVANT (▶▶)
11. VOLUME V
12. VOLUME A
13. Boutons directionnels / , /
14. ENTREE
15. Voyant lumineux pour DVD
16. Voyant lumineux ENTREE AV 1
17. Voyant lumineux ENTREE AV 2
18. ENTREEVIDEO1
19. ENTREE AUDIO 1 G
20. Capteur des signaux de télécommande
21. Bouton de réinitialisation

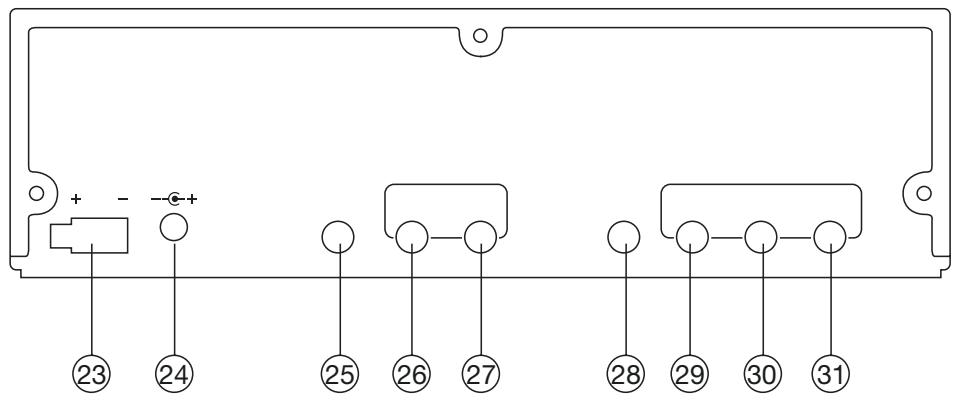

1. PRISE D'ENTREE 12V CC
2. PRISE DE SORTIE 12V CC
3. PRISE POUR SIGNAUX DE TELECOMMANDE
4. ENTREEVIDEO2
5. ENTREE AUDIO 2 G/D
6. AUDIO NUMERIQUE
7. VIDEO 1 OUTPUT
8. SORTIE AUDIO G/D
9. SORTIEVIDEO2

Cet appareil est conçu pour un usage à domicile ou en voiture. En cas d'installation dans la voiture, veuillez suivre les instructions ci-dessous.

Remarque :

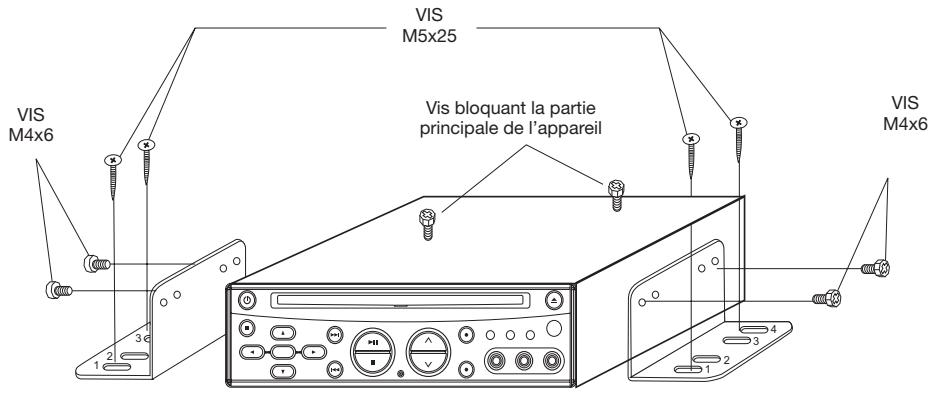

1. Commencez par enlever les deux vis bloquant la partie principale de l'appareil, puis fixez les supports de part et d'autre de l'appareil à l'aide de vis (M4x6). Enfin, vissez l'appareil à son emplacement d'installation (M5x25).
2. Pendant la fixation de l'appareil, vous pouvez glisser les vis (M5x25) vers la gauche ou la droite pour ajuster la position. Dans l'illustration ci-dessous, CHOISSEZ deux orifices parmi les positions marquées 1, 2, 3 et 4 pour fixer le support.

Emplacement et fonction des boutons

1. MARCHE/ARRET Appuyez sur ce bouton pour allumer ou éteindre l'appareil.
2. EJECTION Appuyez pour éjecter le disque.
3. SILENCE Appuyez pour couper le son.
4. SOUS-TITRAGE Permet de changer la langue de sous-titrage sur les DVD à sous-titrage multilingue.
5. ANGLE Permet de changer l'angle de vue sur les DVD à angles de vue multiples.
6. AFFICHAGE Affiche des informations statistiques sur le disque pendant la lecture.
7. MODE Permet de choisir entre les modes DVD, AV1 et AV2.
8. REGLAGES Affiche le menu des Réglages.
9. PAL/NTSC Permet de basculer entre les modes PAL et NTSC.
10. AUDIO Permet de changer la langue de la piste sonore sur les DVD multilingues. Modifie le mode sonore pour les disques VCD/CD.
11. TITLE Affiche le menu des titres contenu sur le disque DVD.
12. MENU Affiche le menu principal contenu sur le disque DVD.
13. / , / Dans le mode menu, les boutons / , / servent de boutons directionnels pour se déplacer à gauche/à droite, en haut/en bas
14. ENTREE Confirme la sélection de Plage/Chapitre entrée à l'aide des boutons numériques ou sélectionnée avec les boutons directionnels à l'écran.
15. Permet une lecture ralentie en avant/en arrière.
16. Appuyez pour commencer la lecture du disque.
17. / Appuyez pour effectuer une recherche rapide en avant ou en arrière.
18. / Appuyez pour sauter à la plage suivante ou à la plage précédente.
19. Permet d'arrêter la lecture.
20. Permet de suspendre la lecture.
21. 0 - 9 Boutons numériques
22. 10+ Bouton de sélection des nombres, utilisé conjointement avec les boutons numériques.
23. EFFACER Permet d'effacer un chiffre introduit par erreur.
24. VOLUME+/- Appuyez sur les boutons VOLUME +/- pour augmenter ou diminuer le volume.
25. GROSSISSEMENT Permet d'augmenter la taille de l'image.
26. REPRENDRE Lorsque l'appareil est à l'arrêt, permet de reprendre la lecture à partir du point d'arrêt.
27. Aller à Bouton de recherche sur le disque, à utiliser avec les boutons numériques.
28. PBC Permet d'activer et de désactiver les commandes de lecture sur les disques VCD.
29. ALEATOIRE Lecture aléatoire des plages.
30. PROGRAMME Lecture des plages dans l'ordre programme.
31. REPETITION Sélection du mode de répétition des disques.
32. A-B La répétition A-B permet de répéter un même morceau en continu.

Placement des piles

1. Ouvrez le couvercle du compartiment des piles.
2. Insérez des piles neuves. Assurez-vous que les bornes positive et négative des piles sont orientées conformément aux indications.
3. Refermez le couvercle. - Piles : Deux piles de type AAA

Utilisation de la télécommande

Orientez la télécommande vers le capteur sur le panneau avant du lecteur. Angle d'utilisation : environ 30 degrés dans chaque direction par rapport à l'avant du capteur.

Chargement d'un disque

1. Mettez l'allumage sur la position Accessoires.
2. Appuyez sur le bouton Marche / Arrêt (1).
3. Insérez le disque dans le compartiment à disque (2), face imprimée vers le haut.
4. La lecture se lance automatiquement.

Ejection d'un disque

Appuyez sur le bouton (EJECT) (3) pour éjecter le disque.

Arrêt de la lecture

• Appuyez brièvement sur le bouton (Stop) pour arrêter la lecture. Le bouton (Lecture) permet ensuite de reprendre la lecture normalement.
• Appuyez deux fois sur le bouton (Stop) pour arrêter la lecture et revenir à la première plage/Chapitre.

Avance rapide / retour rapide

Appuyez sur & pendant la lecture. À chaque pression du bouton, la vitesse d'avance/retour rapide change dans l'ordre suivant, en fonction du type de disque :

DVD:

VCD/CD:

MP3:

Saut de plage

Pendant la lecture, appuyez sur les boutons /I sur la télécommande ou le panneau avant de l'appareil. Appuyez sur I pour sauter à la plage suivante ou pour la plage précédente.

Remarque: AVEC certains disques VCD 2.0 (PBC-commande de lecture), il est possible que les boutons /1 soient pas disponibles.

Lecture au ralenti

Appuyez sur & pendant la lecture. A chaque pression du bouton, la vitesse d'avance/retour ralenti change dans l'ordre suivant, en fonction du type de disque :

DVD:

Pause (arrêt sur image)

Pendant la lecture, appuyez sur Il sur la télécommande ou le panneau avant de l'appareil pour suspendre la lecture. Appuyez sur le bouton > sur la télécommande ou sur >11 sur le panneau avant de l'appareil pour reprendre la lecture normalement.

Coupe le son et la lecture du disque se poursuit. Appuyez à nouveau sur ce bouton pour réactiver le son.

Repetition

POUR LES DVD :

Appuyez sur le bouton REPETITION pour sélectionner un mode de répétition, comme suit :

Pour les VCD/CD :

Appuyez sur le bouton REPETITION pour sélectionner un mode de répétition, comme suit :

1. Le mode REP-UN répète en continu le chapitre ou la plage en cours.
2. Le mode REP-TOUS répète en continu tous les chapitres/plages du disque en cours de lecture.
3. Lorsque le lecteur achève la lecture du dernier chapitre/plage du disque en cours, il s'arrête et affiche le temps écoulé. Lorsque le mode REPETITION DESACTIVEE est sélectionné, les indications REP-UN & REP-TOUS disparaissent de l'écran.
4. La fonction de REPETITION n'est pas compatible avec les disques VCD 2.0 (avec les commandes de lecture activées)

La répétition A-B permet de répéter un même morceau en continu. Au début du passage à répéter, appuyez sur le bouton A-B, et une nouvelle fois à la fin du passage. Pour revenir à la lecture normale, appuyez une nouvelle fois sur le bouton A-B. À chaque pression du bouton, l'écran affiche les indications suivantes :

Recherche sur le disque (ALLER A) Appuyez deux fois sur le bouton GOTO pour afficher les indications suivantes :

Vous pouvezCHOISIR I'endroit sur le disque ou débuter la lecture en introduisant le TEMPS à l'aide des boutons numériques et en confirmant avec ENTREE. POUR LES VCD/CD (COMMANDES DE LECTURE DESACTIVEES) : Appuyez une fois sur le bouton ALLER A (GOTO) pour afficher les indications suivantes :

ALLER À --: -- 00:00:25

Vous pouvez utiliser les boutons numériques pour directement entrer le temps désiré.

Grossissement

Permet d'augmenter la taille de l'image.

Appuyez sur le bouton ZOOM pour passer entre les échelles de grossissement 1.5, 2.0 et 3.0.

En mode de grossissement, appuyez sur les boutons /, / pour vous déplacer dans l'image vers la gauche, la droite, le haut ou le bas.

Appuyez sur le bouton RANDOM pour dire les plages dans un ordre aléatoire. L'écran affichera l'indication "MODE ALEATOIRE ACTIVE" dans le coin

supérieur droit. Appuyez une nouvelle fois sur le bouton RANDOM pour afficher le message "MODE ALEATOIRE DESACTIVE" et annuler ce mode de lecture.

Pendant que le DVD est à l'arrêt, appuyez sur le bouton PROGRAM pour afficher "PROGRAMME P00:00".

Par exemple : appuyez sur le bouton numérique 4 et sur ▶ ; le message "PROGRAMME P01:04" s'affiche. Cela signifie que la plage 4 sera lue en premier.

Selection du mode

Appuyez sur le bouton SOURCE du panneau avant ou sur le bouton MODE de la télécommande pour choisir entre les modes DVD, AV1 et AV2. Le symbole correspondant au mode choisi s'illumine sur le panneau avant.

Réglage du volume

Appuyez sur les boutons VOL A /V sur le panneau avant ou sur les boutons VOLUME +/- de la télécommande pour augmenter ou diminuer le volume.

Capteur de commande à distance

Orientez la télécommande vers le capteur situé sur le panneau avant de l'appareil. Capte les signaux de commande à distance.

Allumer et éteindre le lecteur

Appuyez sur le bouton de marche arrêt sur le panneau avant de l'appareil ou sur le bouton de marche-arrêt de la télécommande.

Réinitialisation

Le bouton de réinitialisation est situé sur le panneau avant et doit être activé à l'aide de la pointe d'un stylo à bille ou d'un objet métallique fin. Le bouton de réinitialisation doit être activé dans les situations suivantes :

• à l'installation initiale de l'appareil, une fois le câblage terminé;
• lorsque les boutons de fonction ne répondent pas;
• lorsque le symbole d'erreur apparait sur l'afficheur.

Affichage sur écran

En cours de lecture, appuyez sur le bouton DISPLAY pour afficher à l'écran le contenu du disque.

Example :

DVD:

(1) Appuyez une première fois sur le bouton AFFICHAGE :

TITRE 01/03 CHAPITRE 002/025 00:02:25

Les informations suivantes sur le disque en cours de lecture s'affichent à l'écran, de même que le temps écoulé : Numéro du Titre, Nombre Total de Titres, Numéro du Chapitre, Nombre Total de Chapitres dans ce Titre.

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE:

TEMPS RESTANT TITRE 01:46:58

(3) Appuyez une troisième fois sur le bouton AFFICHAGE:

(4) Appuyez une quatrième fois sur le bouton AFFICHAGE:

TEMPS RESTANT CHAPITRE 00:01:39

(5) Appuyez une cinquième fois sur le bouton AFFICHAGE : Les indications à l'écran disparaisent.

TEMPS ECOULE PLAGE 00:00:25

VCD:

(1) Appuyez une première fois sur le bouton AFFICHAGE :

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE :

TEMPS RESTANT PLAGE

00:03:15

(3) Appuyez une troisième fois sur le bouton AFFICHAGE :

TEMPS ECOULE TOTAL

00:00:25

(4) Appuyez une quatrième fois sur le bouton AFFICHAGE :

TEMPS RESTANT TOTAL

00:40:35

Appuyez une cinquième fois sur le bouton AFFICHAGE :

Les indications à l'écran disparaissent. CD:

Appuyez une première fois sur le bouton AFFICHAGE :

TEMPS ECOULE PLAGE

00:00:25

NOMBRE TOTAL DE PLAGES : 14

PLAGE : - 01

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE :

TEMPS RESTANT PLAGE

00:03:15

NOMBRE TOTAL DE PLAGES : 14

PLAGE : - 01

(3) Appuyez une troisième fois sur le bouton AFFICHAGE :

TEMPS ECOULE TOTAL

00:00:25

NOMBRE TOTAL DE PLAGES : 14

PLAGE : - 01

(4) Appuyez une quatrième fois sur le bouton AFFICHAGE :

TEMPS RESTANT TOTAL

00:40:35

NOMBRE TOTAL DE PLAGES : 14

PLAGE: -01.22

(5) Appuyez une cinquième fois sur le bouton AFFICHAGE :

Les indications à l'écran disparaisent. MP3 (lorsque l'option de NAV INTELLIGENTE est régée sur PAS DE MENU):

(1) Appuyez une première fois sur le bouton AFFICHAGE :

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE :

(3) Appuyez une troisième fois sur le bouton AFFICHAGE :

Les indications à l'écran disparaissent.

Fonction piste sonore multilingue pour les DVD

Pendant la lecture, appuyez sur le bouton AUDIO de la télécommande ou sur le panneau avant. À chaque pression du bouton, la langue de la piste sonore change dans l'ordre prédéfini.

Remarques :

• Les nombres de langue varient d'un disque à l'autre.
• Sur certains disques, une seule langue est disponible pour la piste sonore.
• Lorsque aucune autre langue n'est disponible, le symbole (HAND) s'affiche en haut à gauche de l'écran.

Pour les vcd/cd

Appuyez sur AUDIO pendant la lecture. Vous pouvez choisir entre un son mono et stéréo.

MONO GAUCHE → MONO DROIT → STEREO

Fonctions MENU (pour les DVD uniquement)

Pendant que le disque est en cours de lecture, appuyez sur le bouton MENU pour afficher le menu principal du disque. Les boutons directionnels de la télécommande permettent de naviguer dans le menu et le bouton ENTREE confirme la sélection.

Fonction du menu des TITRES (pour les DVD uniquement)

Si plusieurs titres sont enregistrés sur un DVD, vous pouvez lancer la lecture du titre de votre choix à partir du menu des titres.

1. Appuyez sur TITLE pendant la lecture. - Le menu des titres s'affiche.
2. Appuyez sur le bouton directionnel indiqué à l'écran, CHOISSEZ un titre et confirmez à l'aide du bouton ENTREE.

Fonction de sous-titrage multilingue (pour les DVD uniquement)

Appuyez sur SOUS-TITRAGE pendant la lecture. À chaque pression du bouton, la langue de sous-titrage change dans l'ordre prédéfini.

Remarques :

• Les nombres de langue varient d'un disque à l'autre.
• Sur certains disques, une seule langue est disponible pour les sous-titres.
• Lorsque aucune autre langue n'est disponible, le symbole (HAN) s'affiche en haut à gauche de l'écran.

Fonction d'angles de vue multiples (pour les DVD uniquement)

À chaque pression du bouton, l'angle de vue change dans l'ordre prédéfini.

Remarques :

• Les numéros d'angles de vue varient d'un disque à l'autre.
• Cette fonction est uniquement disponible avec les disques contenant des séquences enregistrées sous différents angles.

Lorsque aucun autre angle n'est disponible, le symbole (HAND) s'affiche en haut à gauche de l'écran.

Lecture de disques MP3

Le lecteur lit les disques MP3 en tant que RÉPERTOIRES. Par exemple :

Vous pouvez naviguer dans les répertoires à l'aide des boutons directionnels de la télécommande ou du panneau avant pour sélectionner un fichier ou un réseau, puis confirmez à l'aide du bouton ENTREE. Appuyez plusieurs fois sur le bouton REPETITION pour désigner l'un des trois modes de répétition.

REP-UN: Lit la même plage en boucle. REP-REPORTOIRE: Lit en boucle et dans l'ordre toutes les chansons du repertoire ouvert.

REPERTOIRE : Lit une fois toutes les chansons du répertoire ouvert.

En mode de lecture, appuyez sur ▲ / ▼ pour sélectionner l'un des modes suivants :

SIMPLE REP-UN REPERTOIRE REP REPERTOIRE

RECHERCHE DISQUE DISQUE REP DISQUE ALEATOIRE

MODE ALEATOIRE ACTIVE→PROGRAMME PXXX

En cours de lecture, utilisez les boutons ou>> pour passer à la chanson suivante ou revenir à la précédente. : Retour rapide, : Avance rapide.

Remarque: Il n'est pas possible de sélectionner un REPERTOIRE pendant la lecture. Vous devez appuyer sur le bouton (Stop).

MENU Principal des reglages

MENUDESREGLAGES---PAGEPRINCIPALE

1. Pendant que le lecteur est à l'arrêt, appuyez sur le bouton SETUP de la télécommande ou sur le panneau avant. (Appuyez deux fois sur le bouton stop pour vous assurer que le lecteur est à l'arrêt.)
2. Le menu principal des REGlAGES s'affiche
3. Choisissez une option à l'aide des boutons /.
4. Appuyez sur le bouton ENTREE. a/. REGLAGES GENERAUX

Cette page de réglages comprend toutes les options d'affichage TV et de sortie audio. Pour plus de détails, veuillez vous reporter à la section MENU GENERAL DES REGLAGES.

b/. REGLAGES HAUT-PARLEURS Permet d'activer la sortie audio du mode DOLBY AC3 5.1 DOWNMIX au mode 2 canaux. Pour plus de détails, veuillez vous reporter à la section MENU DES REGLAGES HAUT-PARLEURS. c/. REGLAGES AUDIO Cette page de réglages comprend toutes les options de réglage AUDIO. Pour plus de détails, veuillez vous reporter à la section MENU DES REGLAGES AUDIO. d/. REGLAGE DES PREFERENCES Cette page de réglages comprend toutes les options de configuration de support. Pour plus de détails, veuillez vous reporter à la section MENU DES PREFERENCES.

Réglages d'affichage TV

Permet de sélectionner le rapport de côtes du téléviseur (4:3 ou 16:9) en fonction du type de téléviseur raccordé.

Normal/ps (pour téléviseurs 4:3)

Lecture en mode PAN & SCAN. (Si le téléviseur a écran large est raccordé, les bords droit et gauche sont tronqués.)

Normal/lb (pour téléviseurs 4:3)

Lecture en mode "boîte aux lettres". (Si un téléviseur 4:3 est raccordé, les bords supérieur et inférieur sont tronqués.)

Large (pour téléviseurs 16:9)

Choisissez ce mode lorsque le lecteur est raccordé à un téléviseur à écran large.

Réglages du mode d'image

Choisissez AUTO pour que le mode d'image s'adapte automatiquement au DVD.

Choisissez le format HAUTE-RES pour la meilleure résolution d'image.

Choisissez le format SANS SCINT

lorsque l'image présente des

interférences ou des distorsions.

-- PAGE GENERALE --

Réglages d'affichage du SYMBOLE DE L'ANGLE

Si l'option est réglée sur OUI, le symbole "®" (symbole de l'angle) apparait à l'écran pendant la lecture de DVD enregistrés avec plusieurs angles de vue ; si l'option est réglée sur NON, ce symbole n'apparait pas.

-- PAGE GENERALE --

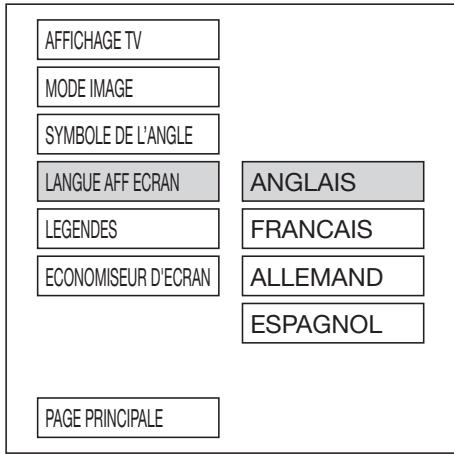

Réglage LANGUE d'affichage a l'ecran

Choisissez une langue d'affichage à l'écran à l'aide des boutons /.

-- PAGE GENERALE --

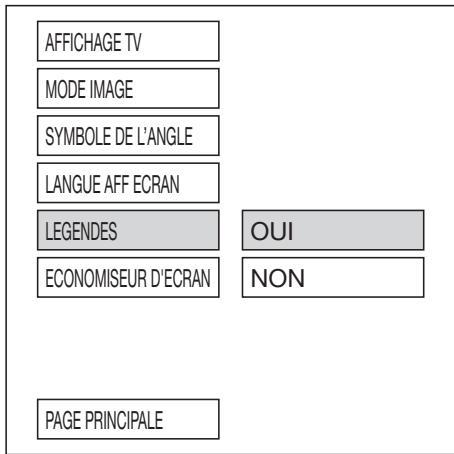

Réglages des LEGENDES

Pour activer l'option des LEGENDES, CHOISSEZ OUI. Pour désactiver cette option, choisissez NON.

Réglages economiseur d'ecran

Permet d'activer/désactiver

l'économiseur d'écran.

Permet d'activer la sortie audio du mode DOLBY AC3 5.1 DOWNMIX au mode 2 canaux.

A l'aide des boutons /, CHOISSEZ un type de raccordement pour les HAUTPARLEURS.

• Choisissez LT/RT pour activer la sortie compatible Dolby surround.
• Choisissez STEREO pour activer le mode stéréo simple.

Reglages AUDIO

Permet de changer la sortie audio du mode ANALOGIQUE au mode SPDIF/RAW et au mode SPDIF/PCM.

Il existe deux modes de fonctionnement pour un décodeur Dolby Digital : LINE OUT et RF REMOD.

Réglage de la dynamique

Choisissez DYNAMIC et réglez la dynamique d'un programme encodé en Dolby Digital. Huit réglages sont disponibles entre la compression totale et la compression désactivée.

---REGLAGES AUDIO---

SORTIE LPCM

Choisissez entre LPCM 48K et LPCM 96K pour la sortie LPCM.

Réglage du type de téléviseur

Ce lecteur lit les disques enregistrés aux formats PAL ou NTSC. Choisissez le format NTSC si le lecteur est raccordé à un téléviseur NTSC. Choisissez le format PAL si le lecteur est raccordé à un téléviseur PAL. Choisissez AUTO pour que le réglage s'adapte automatiquement au format du DVD.

Réglage langue AUDIO

A l'aide des boutons /, désissez une langue de préférence pour la piste AUDIO.

A l'aide des boutons / v, désissez une langue de préférence pour le SOUS-TITRAGE.

--- PAGE DES PRÉFÉRENCES ---

TYPE TV
AUDIO
SOUS-TITRAGE
MENU DISQUE	ANGLAIS
VERR PARENTAL	FRANCAIS
MOT DE PASSE	ESPAGNOL
REGL USINE	CHINOIS
NAV INTELLIGENTE	JAPONAIS
PAGE PRINCIPALE	ALLEMAND

Réglage langue MENU du DISQUE

A l'aide des boutons /, désélectionnez une langue de préférence pour le MENU DU DISQUE.

Choisissez le niveau approprié de restriction parentale à l'aide des boutons de navigation et appuyez sur ENTREE.

Choisissez MODIFIER et appuyez sur ENTREE. Saisissez l'ancien mot de passe (le code d'usine est 3308) et entrez le nouveau mot de passe de 4 chiffres que vous souhaitez utiliser. Introduisez-le à nouveau pour confirmer.

Choisissez cette option pour revenir aux réglages d'usine.

Cette option vous permet de passer entre les modes PAS DE MENU et AVEC MENU.

TABLEEAU DES REGLAGES D'USINE

REGLAGES GENERAUX	AFFICHAGE TV	NORMAL/LB
	MODE IMAGE	AUTO
	SYMBOLE DE L'ANGLE	OUI
	LANGUE AFF ECRAN	ANGLAIS
	LEGENDES	OUI
	ECONOMISEUR D'ECRAN	OUI
REGLAGES HAUT-PARLEURS	DOWNMIX	STEREO
REGLAGES AUDIO	SORTIE AUDIO	SPDIF/RAW
	MODE FONCT	SORTIE DE LIGNE
	DYNAMIQUE	TOTALE
	SORTIE LPCM	LPCM 96K
PREFERENCES	TYPE TV	AUTO
	AUDIO	ANGLAIS
	SOUS-TITRAGE	ANGLAIS
	MENU DISQUE	ANGLAIS
	VERR PARENTAL	SANS VERR PARENTAL
	MOT DE PASSE	3308
	NAV INTELLIGENTE	AVEC MENU

Si votre lecteur de DVD ne fonctionne pas correctement, veuillez d'abord consulter la liste de dépannage qui suit. Il est possible qu'un point simple ait été négligé.

N'essayez en aucun cas de réparer le lecteur vous-même ; cela aurait pour effet d'annuler la garantie. Seul un technicien qualifié est habilité à enlever le couvercle de l'appareil et à réparer cet appareil.

L'appareil NE s'allume PAS

• Vérifiez que le bouton Marche/Arrêt à l'avant du lecteur est en position Marche.
• Vérifiez que le cordon d'alimentation CA ou CC est branché correctement.
• Vérifiez que la prise de courant CA ou CC est bien alimentée en électricité.

• Vérifiez que le moniteur ou le téléviseur est allumé.
• Choisissez la bonne entrée AV sur le moniteur ou le téléviseur.
• Vérifiez le raccordement vidéo.

L'image est deformee

• Vérifiez que le disque ne présente pas de traces de doigts et nettoyez-le à l'aide d'un chiffon doux, en essuyant la surface du centre vers l'extérieur.
• Une légère déformation de l'image peut parfois apparaître brièvement. Il ne s'agit pas d'un dysfonctionnement.

L'image est completement deformee

• Le format du disque ne correspond pas au téléviseur raccordé (PAL/NTSC).

L'image n'est PAS en couleurs

• Le format du disque ne correspond pas au téléviseur raccordé (PAL/NTSC).

Le lecteur NE POT PAS LIRE le DISQUE

• Vérifiez que la face imprimée est orientée vers le haut.
• Nettoyez le disque.
• Essayez un autre disque pour vérifier si le disque est défectueux.

Il n'y a PAS de son

• Vérifiez le câblage audio.
• Si vous utilisez un amplificateur HIFI, essayez une autre source sonore.

Deformation du son de l'amplificateur HIFI

• Vérifiez qu'il n'y a pas de raccordement audio vers l'entrée phono de l'amplificateur.

PAS De RETOUR a l'ecran de demarrage apres l'ejection du DISQUE

• Appuyez sur le bouton POWER pour éteindre l'appareil, puis une nouvelle fois pour le rallumer.
• Appuyez sur le bouton de réinitialisation à l'avant du lecteur.

Le lecteur NE REPEND PAS aux commandes de la telecommande

• Dirigez la télécommande directement vers le capteur du panneau avant de l'appareil.
• Évitez tout obstacle susceptible d'interférer avec les signaux.
• Vérifiez ou remplacez les piles de la télécommande

• Le format du disque ne correspond pas au téléviseur raccordé (PAL/NTSC).

PAS De son en SORTIE numerique

• Vérifiez les raccordements numériques.
• Vérifiez les réglages dans le menu Audio numérique.
• Vérifiez que le format audio pour la piste sonore de la langue sélectionnée est compatible avec le matériel.

Les boutons NE fonctionnent PAS

• Eteignez le lecteur à l'aide du bouton on/off à l'avant du lecteur.
• Appuyez sur le bouton de réinitialisation à l'avant du lecteur.

Tension d'alimentation

: 12V CC (11V-15V), tension de test 14,4V, mise à la masse négative

Consommation électrique

: Moins de 2 A

Système de télévision

: Vidéo composite 1.0Vp-p 75 Ω

Formats de disques compatibles

: (1) Disques DVD-VIDEO

simple face, simple couche de 5" (12 cm)

simple face, double couche de 5" (12 cm)

(2) Disques compacts (CD-DA/CD-R/CD-RW/MP3) (3) CDVIDEO de 5"(12 cm)

Caractéristiques du signal de sortie audio

(1) Réponse en fréquence : 20 Hz - 20 KHz (2) Rapport signal/bruit : 80 dB (JIS) (3) Pleurage et scintillement inférieurs aux limites mesurables

Remarque :

Caractéristiques et conception susceptibles d'être modifiés sans préavis à la suite d'avancées technologiques.

Cet appareil bénéficiait d'une technologie de protection de droits d'auteur protégée par des demandes de brevets américain et d'autres droits de propriété intellectuelle appartenant à Macrovision Corporation ainsi qu'à d'autres titulaires de droits. L'utilisation de ces dispositifs et techniques de protection de droits d'auteur doit faire l'objet d'une autorisation de Macrovision Corporation, et est destinée aux séances de visionnage et d'écoute privées ou autrement limitées, sauf autorisation donnée par Macrovision Corporation. Toute ingénierie inverse ou démontage sont interdits.

Ecran

Écran TFT LCD couleur 7"

1. MARCHE / ARRET

Appuyez sur le bouton MARCHE / ARRET (1) pour allumer l'appareil. Appuyez à nouveau sur ce bouton pour éteindre.

2. Indicateur lumineux de tension

Cet indicateur lumineux (2) fonctionne lorsque l'appareil est allumé.

3. Capteur de signalux de commande à distance

Orientez la télécommande vers le capteur (3). Appuyez sur les boutons de la télécommande pour contrôler le lecteur de DVD.

4. Haut-parleur

Appuyez sur le bouton HAUT-PARLEUR (4) pour activer le haut-parleur. Appuyez à nouveau sur ce bouton pour le désactiver.

5. Volume

Gélez le bouton de réglage du VOLUME (5) pour augmenter le volume et vers la gauche pour le diminuer.

6. Couleur

Gélez le bouton de réglage de la COULEUR (6) vers la droite ou la gauche pour régler le niveau des couleurs.

7. Contraste

Glissez le bouton de réglage du CONTRASTE (7) vers la droite ou la gauche pour régler le niveau de contraste.

8. LUMINOSITE

Glissez le bouton de réglage de la LUMINOSITE (8) vers la droite ou la gauche pour régler le niveau de la luminosité.

9. Ecran TFT a cristaux liquides

L'écran TFT LCD couleur 7" (9) renseigne sur l'objet actuel de l'appareil. Deux autres écrans LCD sont également disponibles en option.

10. PRISES Pour ecouteurs

L'écran est pourvu de deux prises (10) pour écouteurs. Les écouteurs peuvent être branchés sur n'importe quelle prise pour la réception des signaux sonores.

11. Reglage du volume des ecouteurs

Glissez le bouton de réglage (11) pour changer le volume des écouteurs.

12. TELECOMMANDENDE

Lorsque le lecteur de DVD est raccordé à l'écran par la prise (12), il est possible de commander le lecteur en orientant directement la télécommande vers le capteur de l'écran (3).

13. PRESE MINI DIN 9 Broches

Cette prise est utilisée pour les entrées AUDIO, VIDEO et d'alimentation. Cette prise (13) permet de connecter différents équipements audio/vidéo à l'appareil.

1. Entre: 100~240V 50/60Hz 2. Sortie: CC12V3AMax.
2. Cordon d'alimentation d'entrée à utiliser :

a) Aux Etats-Unis et au Canada pour une alimentation 120V : Cordon à double isolation de 1,83 m UL/CSA APPR.18AWG 105 °C NISPT-2 avec fiche polarisée 1-15P. b) Aux Etats-Unis et au Canada pour une alimentation 240V : Cordon à double isolation de 1,83 m UL/CSA APPR.18 AWG 105 °C NISPT-2 240V avec fiche polarisée 2-15P. c) Au Royaume-Uni : cordon 1,83 m 2 x 0,75 mm_ BS6500 H03VVH2-F avec fiche BS1363. d) Dans les pays européens hors R-U : cordon 1,83 m 2 x 0,75 mm_H03VVH2-F avec fiche VDE.

1. Si vous constatez des dégâts sur le cordon externe du transformateur, remplacez-le par un cordon spécial disponible chez le fabricant ou un réparateur/agréé.
2. Réservé à un usage en intérieur.
3. Le circuit de sortie doit être installé et protégé conformément aux réglementations nationales en matière de câblage.
4. Un câble supplémentaire est fourni pour la conversion de la fiche de sortie CC rectangulaire à 2 broches en une fiche ronde de 3,5 mm ou 5 mm, et permettant ainsi la connexion à une autre source vidéo 12V CC.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations. (Directive de l'équipement électronique et des déchets électriques).
