Type de produit	Récepteur satellite XSAT CD.TV410
Caractéristiques techniques principales	Réception DVB-S2, support HD, compatibilité avec les chaînes FTA
Alimentation électrique	Alimentation externe 12V
Dimensions approximatives	25 cm x 15 cm x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec les téléviseurs HD et les systèmes de son surround
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V DC
Puissance	Consommation maximale de 15W
Fonctions principales	Enregistrement de programmes, guide électronique des programmes (EPG), lecture multimédia
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Informations générales utiles	Vérifiez la compatibilité avec votre antenne satellite avant l'achat

FOIRE AUX QUESTIONS - CD.TV410 XSAT

Comment réinitialiser le XSAT CD.TV410 ?

Pour réinitialiser votre XSAT CD.TV410, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant LED clignote.

Pourquoi mon XSAT CD.TV410 ne capte-t-il pas les chaînes ?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également que le câble d'alimentation est bien branché et que l'appareil est allumé.

Comment mettre à jour le firmware du XSAT CD.TV410 ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du système', puis suivez les instructions à l'écran pour télécharger et installer la dernière version du firmware.

Que faire si l'image est pixelisée ou saccadée ?

Vérifiez la qualité de votre signal en allant dans le menu des paramètres. Si le signal est faible, essayez de repositionner l'antenne ou d'utiliser un amplificateur de signal.

Mon XSAT CD.TV410 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Essayez de débrancher l'appareil pendant quelques minutes puis rebranchez-le.

Comment ajouter des chaînes manuellement sur le XSAT CD.TV410 ?

Accédez au menu des chaînes, sélectionnez 'Ajouter une chaîne manuellement', entrez la fréquence, le symbole et le taux de modulation, puis sauvegardez les paramètres.

Est-ce que le XSAT CD.TV410 supporte le HDMI ?

Oui, le XSAT CD.TV410 est équipé d'un port HDMI pour une connexion de haute qualité avec votre téléviseur.

Comment résoudre les problèmes de son sur le XSAT CD.TV410 ?

Vérifiez que le volume de l'appareil et de votre téléviseur est activé. Assurez-vous également que le câble audio est bien connecté si vous utilisez un système audio externe.

Puis-je utiliser le XSAT CD.TV410 avec un téléviseur non HD ?

Oui, le XSAT CD.TV410 peut être utilisé avec un téléviseur non HD, mais la qualité d'image sera limitée à la résolution maximale de votre téléviseur.

MODE D'EMPLOI CD.TV410 XSAT

1 - Avertissement - Important . p. 2/3

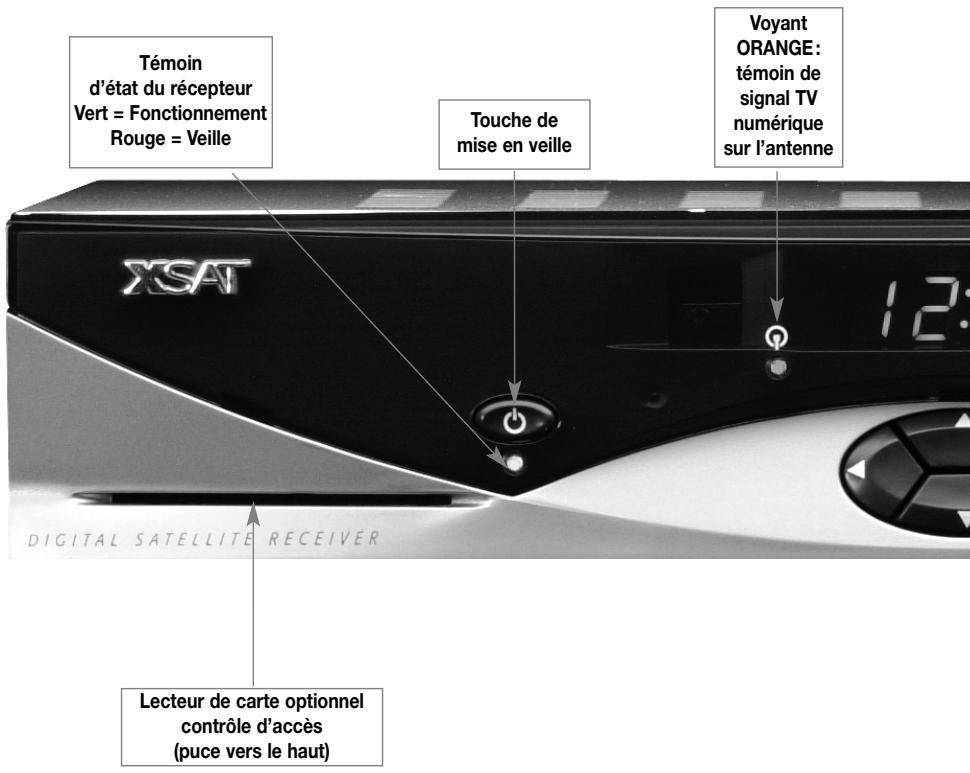

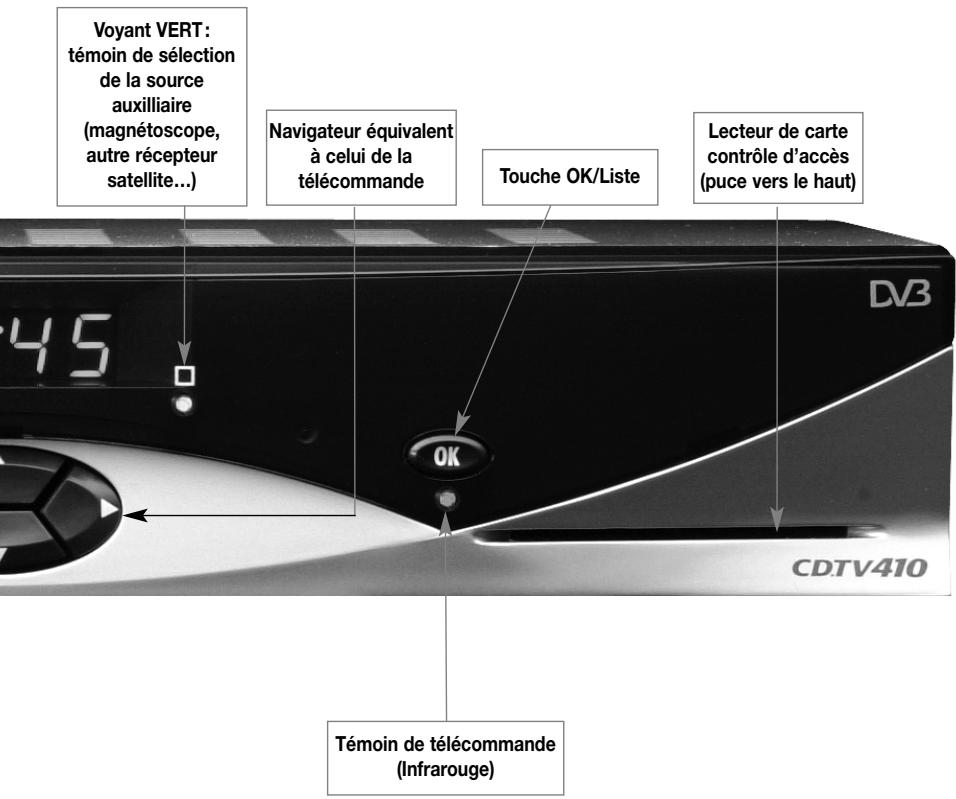

2 - Notre recepteur numérique . p. 4/7
3-Latelecommande p.8/9
4 - Utilisation de la télécommande - Menu principal. 10/11
5 - Connexions et mise en service . 12/14
6 - Réglage de la réception. p. 15/16
7 - Recherche des chaînes 17/18
8 - Lieste de programmes . 19/21
9 - Guide électronique des programmes 22/23
10 - Verrouillage parental et carte à puce . 24
11 - Minuterie - Réveil p. 25
12 - Caracteristiques techniques p. 26
13 - Glossaire p. 27

ATTENTION: ce mode d'emploi contient des informations spécifiques ne devant pas être communiquées aux moins de 18 ans.

INTRODUCTION

Merci d'avoir choisi ce récepteur numérique. En suivant précisément les indications figurant dans les documents joints à cet apparéil, vous profiterez dans les mêlures conditions des très différents avantages de la réception TV et radio par satellite (norme DVB). Nous vous conseillons de suivre scrupuleusement le mode d'emploi et les conseils d'utilisation du récepteur numérique, en particulier avant sa mise en fonction. Ce récepteur répond parfaitement à la norme internationale DVB (Digital Video Broadcasting) et comprend un ou plusieurs systèmes de contrôle d'accès. Il est compatible avec les téléviseurs et magnétoscopes disposant d'une prise Pérêtélevision (Péritel) normalisée.

RECOMMANDATIONS

L'emballage du récepteur compte des éléments en carton et des éléments en matière plastique pouvant être recomposés et recyclés pour une meilleure protection de notre environnement.

Stockage

Si you n'utilise pas cet apparil immeditiement après son achat, vous pouvez le stocker dans son embalde d'origine, à l'abri de l'humidité, de l'eau et à une température comprise entre -6 °C et +50 °C. Avant de l'utiliser, attendre que l' apparil ait repris une température ambiente.

Alimentation électrique

Cet apparéil est concu pour fonctionner avec un courant secteur électriche alternatif compris entre 90 et 240 volts, de fréquence 50 à 60 Hz. Sa consommation maximale est de 25 watts. L' apparéil est muni d'un cordon secteur à deux conducteurs. Pour votre sécurité, il est recommendé de ne pas toucher l' apparéil hors des conditions normales d'utilisation (ex : humidité). En cas d'absences prolongées et d'orages, débranchez toujours le récepteur du secteur.

Installation de l'antenne satellite

Bien qu'elle ne soit pas fournie avec le récepteur, nous vous conseillons de vous reférer à la notice d'installation de votre ANTENNE SATTE et de sa fixation. Nous vous conseillons de consulter votre installerateur antenniste à cet effet.

Files pour la télécommande

La télécommande de votre récepteur est livrée avec deux piles baton alcalines de type LR03-AAA. Ne les remplacer qu'avac des piles de type équivalent. Bien insérer les piles dans l'emplacement prévu à cet effet sans forcer et en respectant les polarités indiquées (+ et -) à l'intérieur de la télécommande. Nous vous rappelons que les piles alcalines ne doivent pas être jetées au feu. Nous vous conseillons de les conserver ou de les faire recycler pour une miseilre protection de notre environnement.

Emplacement de votre récepteur

Votre récepteur comporte des interstices d'aération (inférieurs et supérieurs). Ces interstices ne doivent pas être obtrués, même partiellement, pour assurer l'aération nécessaire de votre récepteur; la durée de vie et le fonctionnement normal de votre apparéuil en dépendant (température interne BASSE et constante). Cet apparéil est donc pour fonctionner dans les gamas de températures ambiantes normales: 0^ à +40^ . L'installation dans des pieces confinées ou soumises à changements de température ou d'humidité (remises, greniers, caves, réduits, colonnes séches...) risque de produit une surchauffe de l' apparéil ou une usure prémature pouvant entrainer des pannes non couvertes par la garantie. Pour son emplacement, veillez laisser un minimum de 4 centimètres au cours et au-dessus de l' apparéil. Évitez de le couvrir de tissu, de papier (magazines), de sachets plastique, etc. Placez-vous récepteur dans un endroit sec et à l'abri de la poussière. Il n'a pas été prévu pour fonctionner à l'extérieur.

Entretien de votre récepteur numérique

Pour nettoyer votre récepteur, n'employez qu'un chiffon sec pour la poussière ou très légèrement humidifié avec de l'eau distillée pour la face avant. Ne pas employerer de détergent. Effectez toujours cette opération après avoir étéint et débranché le récepteur du courant secteur d'une part et du cable satellte d'autre part.

AVERTISSEMENT

Nous attirons votre attention sur le fait que l'enregistrement de programmes, images,sons, videogrammes, émissions, logiciels diffusés par voie terreste, satellite ou par cable, que ce soit via une antenné individuelle ou collective, ainsi que leur rediffusion ou leur exploitation commerciale hors du cadre strictement familial peuvent constituer une infraction à la loi sur les droits d'auteur.

POUR VOTRE SECURITE

Ne jamais ouvrir l'appareil. Il ne renferme aucune piece pouvant être réparée par l'utilisteur. L'ouverture, la modification des circuits ou le branchement d'équipements non conformes annulent la garantie. Confiez toute réparation ou maintenance au point de vente de l'achat s'il est sous garantie ou à un personnel qualifié, hors garantie. Pour réduire les risques d'incendie, d'électrocution ou de dommages causés à un autre équipement ou à des personnes, ne pas exposer cet apparil à l'humidité, aux intempérières, à la poussière, au sable, à un rayonnement radioélectrique, au soleil, au froid ou à une température élevée (voir caractéristiques techniques pour plus de détails).

REMARQUE CONCERNANT LES APPAREILS ÉLECTRIQUES

Cet apparéil est conforme à la directive « basse tension » (norme européen EN 60.065) et à la directive « compatibilité electromagnétique » (norme européen EN 55.013). Il est également conforme à la directive de la Communauté Européenne relative aux interférences radioélectriques (89/336/CE). Le constructeur décline toute responsabilité relative à un usage non conforme aux recommendations figurant dans les documents joints avec l' apparéil ainsi que ceux qui sont mis à disposition de la clientèle (couriers, informations disponibles par téléphone, par télématique ou télédiffusées). Le constructeur ne peut être tenu responsable de l'usage frauduleux associant directement ou indirectement l' apparéil (exemple : contrefaçon, pirage ou copie illicite).

CONCERNANT L'ANTENNE SATELLITE ASSOCIÉE

Notre récepteur peut supporter un grand nombre de configurations et a été concu pour simplifier sa mise en fonction y compris avec une antennae satellite à double réception (exampie : Eutelsat 13^ + Astra). Ce récepteur intégre à cet effet, un commutateur de type DiSEqCTM (Niveau 1.1) facilitant la réception alternée des satellites, ainsi que le pilotage des positionneurs motorisés de type DiSEqCTM 1.2, pour pouvoir receivevoir un grand nombre de satellites à l'aide d'une seule parabole. Par ailleurs, il est recommandé d'utiliser une(des) tete(s) de réception à LNB universel (OL : 9.750 et 10.600 MHz). Pour l'installation de l'anterne et/ou d'un récepteur satellite supplémentaire (non fournis), un « kit installation » est commercialisé auprès de certains points de vente. Il comprend cable coaxial, outillage léger et diverses connectiques.

RESTRICTIONS POUR L'ACCès à CERTAINS PROGRAMMES

L'accès à certains programmes est strictement réservé à un public major (18 ans et plus). Pour interdire l'accès à ces chaînes, vous pouvez les verrouiller à l'aide d'un code parental. De plus, certains contrôles d'accès permettent d'indiquer un niveau moral, protégé par un code secret. Ce code secret qui peut être personnelisé ne doit pas être à la portée des personnes de moins de 18 ans, selon la législation française. Nous attirons l'attention des femmes à l'égard de cette mesure. Le constructeur ne peut être tenu responsable de l'utilisation abusif de ce code secret par des personnes de moins de 18 ans.

ABONNEMENTS

La réception des programmes et services payants est liée à l'utilisation d'une carte de contrôle d'accès.

- Connexions antenna terrestre (remodulateur optionnel)

Le remodulateur permet d'insérer la chaine reçue par satellite aux chaînes reçues par le réseau UHF/VHF pour relier le CD.TV410 à un téléviseur distant. Le menu Configuration/Téléviseur permet deCHOISIR le canal. Utilisez le même numero de canal sur votre téléviseur. Le CD.TV410 est préconfigéré avec le canal 36.

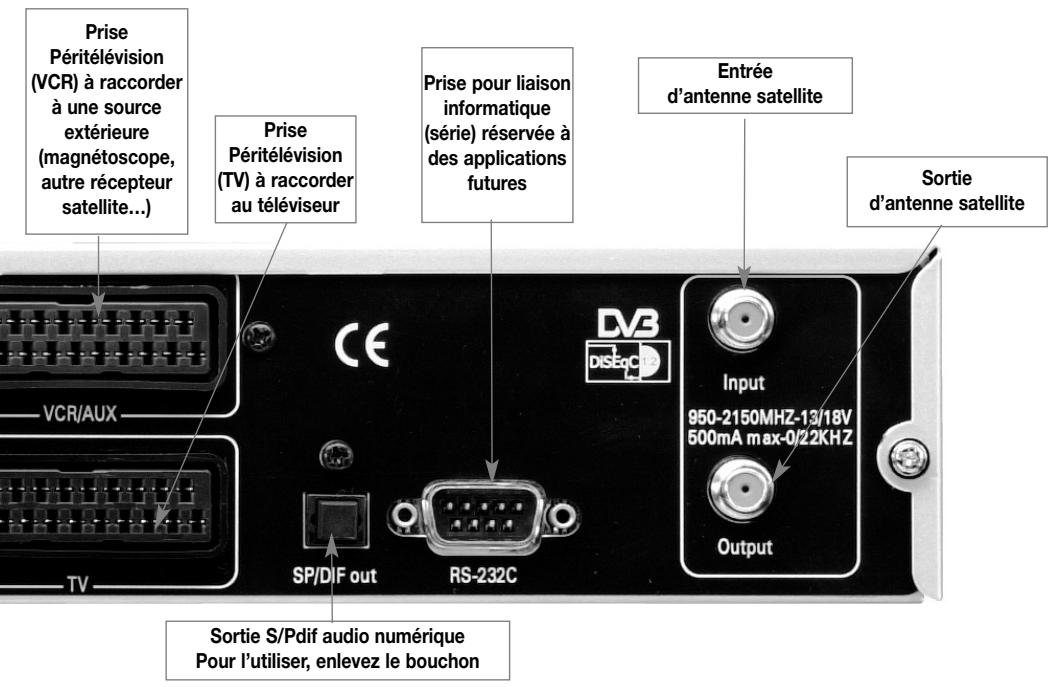

- Connexions audio analogue

Si vous voulez retransmettre le son sur une chaine Hi-Fi, reliez les connecteurs Cinch audio (AUDIO L/R) et la chaine au moyen d'un cable Cinch stéreo.

- Connexion audio numérique

Vous pouvez aussi connecter votre CD.TV410 à un système Hi-Fi ou Homecinéma par une fibre optique sur la prise S/PDIF qui vous donne accès à toute la qualité du son numérique.

ATTENTION : la prise S/PDIF est protégée par un cache de protection contre la poussière.

Retirez le cache avant de brancher le connecteur du cable à fibres optiques. Conserve soigneusement le cache que vous replacerez dans sa position d'origine aussitôt que vous n'utiliserez plus la prise. Ce cache empêche que la poussière ne pénétre dans la prise.

- Connexion du signal satellite

Reliez l'entrée INPUT de l'appareil à l'antenne satellite. Pour cela, utilisez un cable coaxial doté d'une fiche F. Si la fiche F n'est pas encore montée sur le cable : Isolez le cable comme illustré dans le schéma ci-dessous et tournez lentement la fiche F sur le cable, jusqu'à ce qu'elle se bloque. Lors du montage de la fiche, évitez tout contact de la tresse métallique avec l'âme afin d'empêcher les courts-circuits.

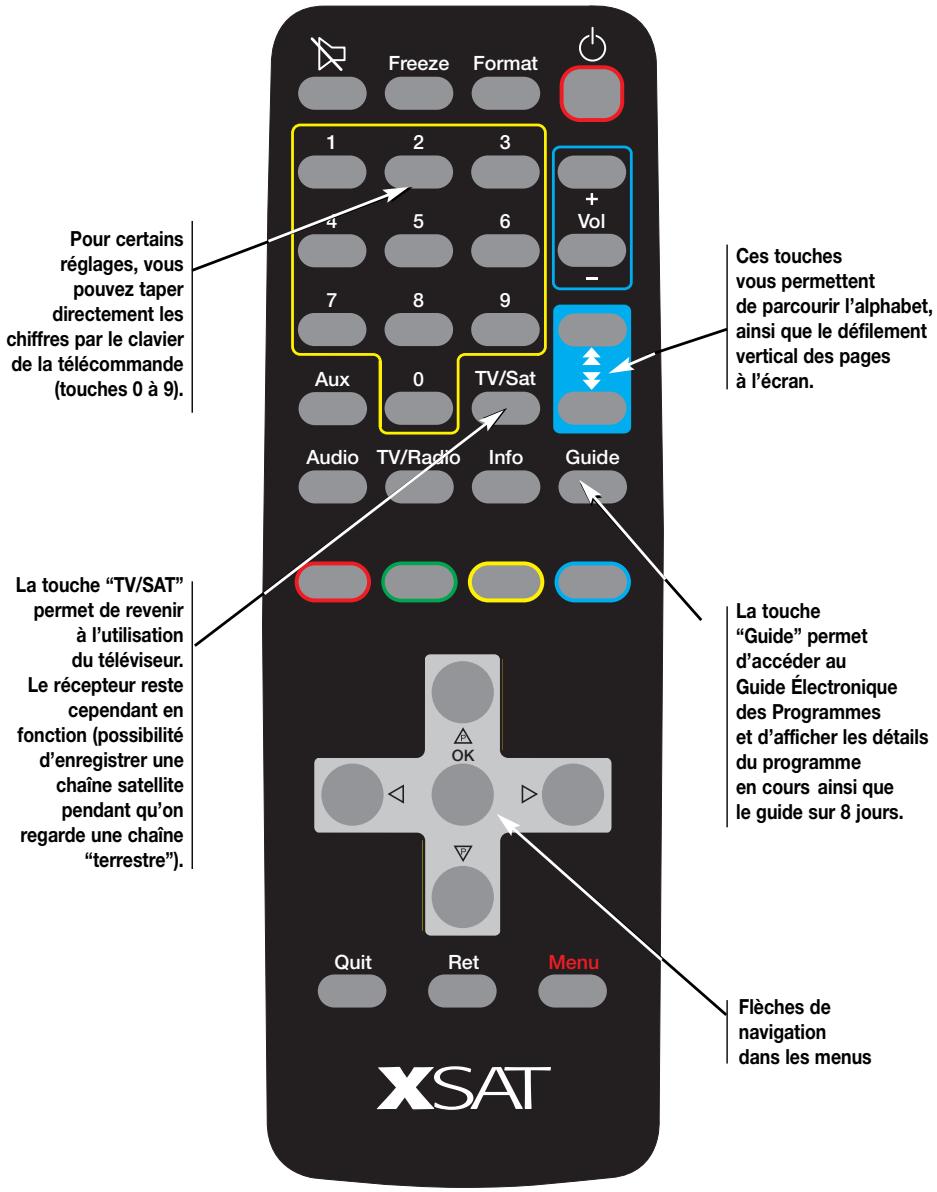

Certaines touches de la télécommande de votre récepteur permettent d'utiliser les menus de réglage et de configuration.

9	Mise en fonction/mise en veille du récepteur	Mute	Coupure temporaire du son
0	Pavé Numérique Sélection directe des canaux	Guide	Bouton rouge, vert, jaune et bleu: Fonctions spéciales
+ Vol	Réglage du volume sonore	Audio	Informations disponibles (émission en cours) et guide des programmes s'il est diffusé par l'opérateur
-	Sélection des pages-écrans suivantes ou précédentes dans le choix "liste"	TV/sat	Accès à la configuration audio (langues, mono/stéroye) de la chaine en cours
Δ	TV/Radio Sélection mode Radio/TV	info	Sélection Périâtévision: Satellite ou télévisuer
	Format Sélection image normale (4/3) ou large (16/9)		Sélectionne l'image du récepteur ou celle de la source auxiliaire (magnétoscope, 2e récepteur)
	Menu Affiche sur l'écran le menu principal (réglages)		Sélection inférieure
	Ret. Revient à la sélection précédente (écran ou chaine sélectionnée)		Touches de navigation droite/gauche
	Quit Permet de quitter le mode interactif, sans sauvégarde		Sélection de la liste de favorites
	Freeze Arrêt sur image numérique		Validation d'une commande (exemple: mémorisation)
			Affiche sur l'écran la liste des chaines préférences

Votre récepteur CD.TV 410 est entièrement pilable à l'aide de la télécommande.

Les principales utilisations sont :

1. Utilisation quotidienne

• Sélection des programmes
• Sélection des listes de programmes favoris
• Réglage du son
• Affichage des informations sur le programme en cours et du Guide Électronique des Programmes.
• Activation ou désactivation du code parental.
• Programmation de la minuterie pour enregistrement sur magnétoscope.

2. Utilisation occasionnelle

• Sélection des programmes favoris et classement dans des listes nommées pour un accès facile et personnalisé.
• Ajout de nouveaux programmes suite aux modifications de programmation des opérateurs.

3. Configuration de l'installation

Cette configuration doit être réalisée lors de la première installation de votre récepteur, ou si vous modifiez votre équipement (parabole, LNB, motorisation, commutateur, téléviseur).

Le historique de la récepteur est très complex. Afin de suivre l'évolution de la technique et des opérateurs, de nouvelles fonctionnalités peuvent être développées. De nouvelles versions du historique peuvent ainsi être disponibles. Afin de vous apporter le meilleur service, ces nouvelles versions sont disponibles sur certains satellites pour mise à jour de votre récepteur.

UTILISATION QUOTIDIENNE

Afin de faciliter l'accès au grand nombre de programmes disponibles par satellite, votre récepteur vous permet un classement personnelisé à l'aide de "listes" de programmes. Le chapitre 8 est entièrement consacré à l'utilisation de ces listes.

Sélection des programmes

En utilisation courante, l'accès à l'ensemble des programmes se fait à l'aide du navigateur. Chaque fois que vous changez de châîne, un bandeau s'affiche en bas de l'écran avec le nom de la châîne, le nom de la liste courante et le numéro de la châîne dans la liste. Les touches «permettent de changer de châîne dans la liste en cours. Les touches «permettent de changer de liste. Le nom de la liste sélectionnée apparaît en bas à droite de l'écran. Àprous la première installation, deux listes sont disponibles : “Toutes les châines” et “Châines gratuites” pour les châines sans contrôle d'accès (FTA pour “Free-to-Air”). Il est également possible de selectionner une châine par son numéro à l'aide des touches numériques.

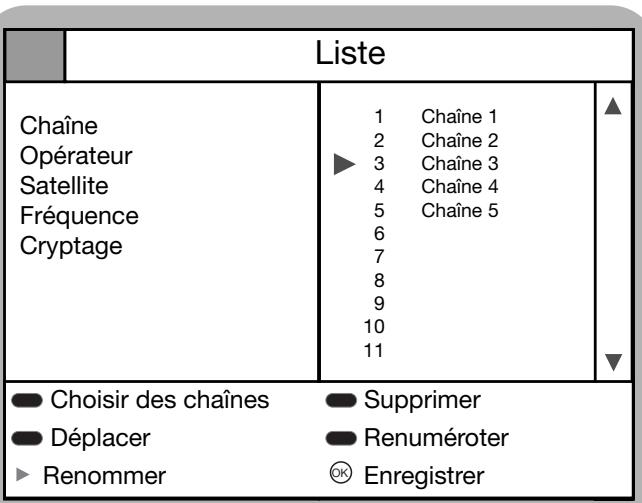

Listes de programmes

L'appui sur la touche affiche la liste complète à l'écran. Pour se déplacer dans cette liste, il suffit d'utiliser les touches pour changer de ligne ou les touches pour changer de page.

Réglage du volume sonore

Utilisez les touches Vol+ et Vol- pour changer le volume sonore. La touche permet de couper momentanément le son. Le symbole apparait sur l'écran du téléviseur. Réappuyez sur cette touche pour rétablier le son.

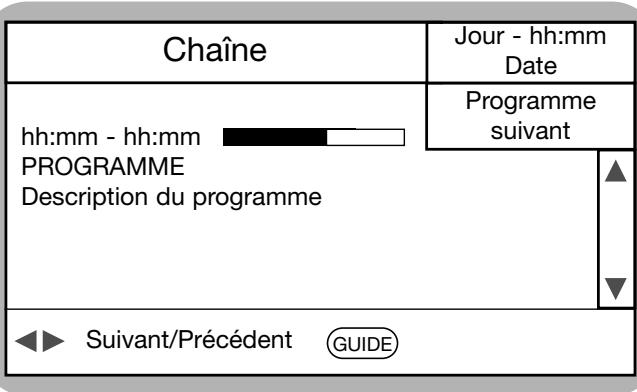

Guide électronique des programmes

L'appui sur la touche guide vous donne accès au guide électronique des programmes. Celui-ci est détaillé dans le chapitre 9.

Choix de la langue

Certsains programmes sont émis avec plusieurs bandes son en simultané. Pour connaître les langues disponibles et les désirir, appuyez sur la touche (AUDIO).

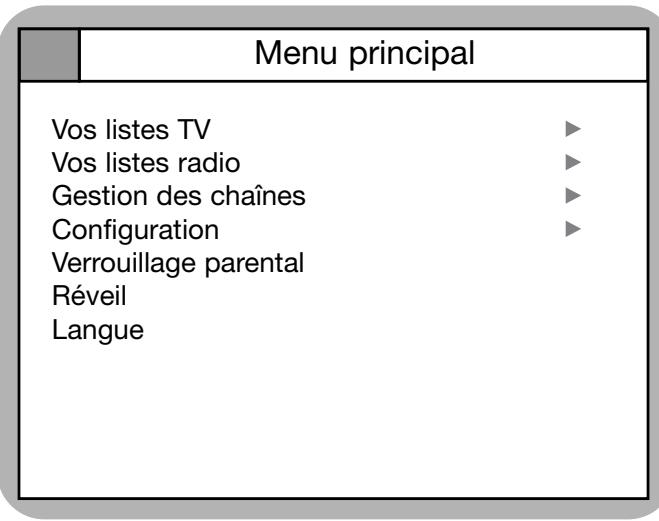

MENUDECONFIGURATION

Appuyez sur la touche (MENU) pour acceder aux autres fonctions du menu. Celui-ci est très simple d'emploi. Les chapitres suivants expliquent les points de détaill nécessaires pour utiliser toute la puissance et la souplesse du CD.TV410.

Vous naviguez dans les menus à l'aide des touches ▲ pour monter/ descendre, ▲ pour sélectionner la partie droite ou gauche, ou quand les symboles ▲ sont affichés sur l'écran. L'appui sur la touche ∅️ valide votre

choix, et ouvre l'écran suivant. L'appui sur la touche (RET) ferme l'écran en cours et vous ramène à l'écran précédent. Il est toujours possible de quitter complètement le menu de configuration à l'aide de la touche (QUIT).

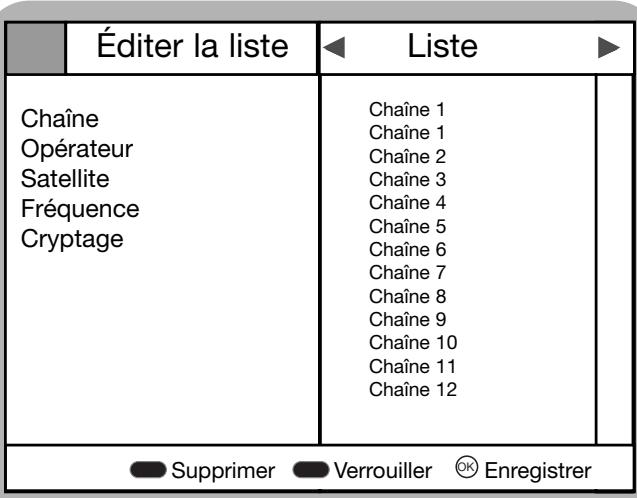

Les fonctions "Vos listedes TV", "Vos listedes Radio" et "Gestion des chaînes" sont décrites au chapitre 8.

La fonction "Configuration" est décrite aux chapitres 5 et 6.

Les fonctions "Verrouillage parental" et "Carte à puce" sont décrites au chapitre 10.

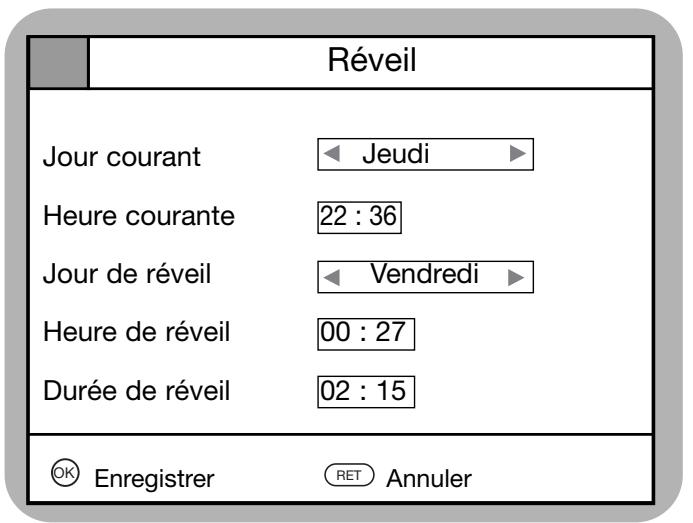

La fonction "Réveil" est désrite au chapitre 11.

LANGUE DES MENUS

Le menu "Langue" est toujours le dernier dans la liste. Il est donc facile de le sélectionner, même si votre CD.TV410 a été configuré dans une langue inconnue. Àpres la sélection d'une nouvelle langue, attendre quelques secondes pour permettre au CD.TV410 de se réinitialiser

La presente section est destinée aux installateurs. Meme si vous n'effectuez pas vous-même l'instantion elle vous sera utile pour bien comprendre le fonctionnement de votre recepteur. Lire attentivement les recommendations.

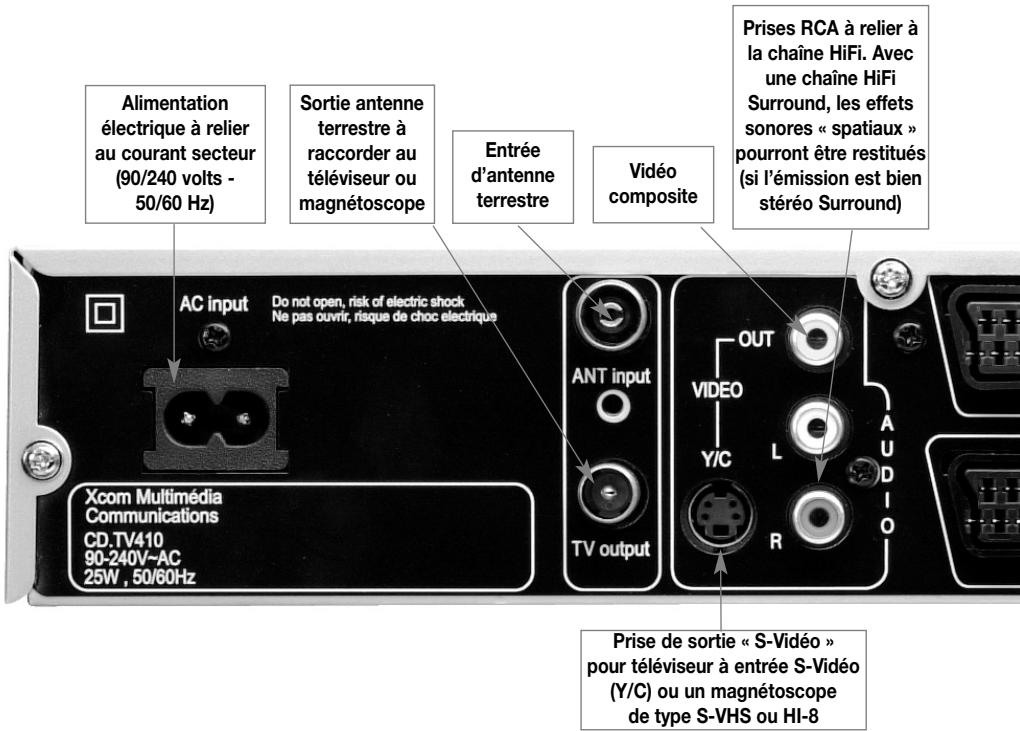

CONNEXIONS DU RECEPTEUR

CD.TV410 (voir schéma chapitre 2)

- Connexion du signal satellite

Reliez l'entrée INPUT de l'appareil à l'antenne satellite. Pour cela, utilisez un cable coaxial doté d'une fiche F. Si la fiche F n'est pas encore montée sur le cable : Isolez le cable comme illustré dans le schéma ci-dessous et tournez lentement la fiche F sur le cable, jusqu'à ce qu'elle se bloque. Lors du montage de la fiche, évitez tout contact de la tresse métallique avec l'âme afin d'empêcher les courts-circuits.

- Connexion du téléviseur et du magnétoscope

Reliez le récepteur (prise Péritel TV) et le télévisuer à l'aide d'un cable Péritel. Si vous télévisuer est en stéreo, vous pourrez receivevoir le son en stéreo à l'aide de ce cable Péritel. Relief également le magnétoscope et le récepteur satellite (prise Péritel VCR/AUX) au moyen d'un cable Péritel.

- Connexion d'un deuxième téléviseur par cable VHF/UHF

Cette connexion vous permet de connecter un deuxième téléviseur jusqu'à plusieurs dizaines de mètres de votre récepteur. Reliez ce téléviseur sur TV output à l'aide d'un cable VHF/UHF.

- Connexion à l'antenne terrestre

Cette connexion vous permet de recevoir les programmes TV terrestres sur le deuxième téléviseur. Reliez l'antenna terrestre sur ANT input à l'aide d'un cable VHF/UHF.

- Connexion audio analogue

Si vous voulez retransmettre le son sur une chaine HiFi, reliez les connecteurs Cinch audio (AUDIO L/R) et la chaine au moyen d'un cable Cinch.

- Connexion audio numérique

VoussousquipsconnetervotrecD.TV410aun systemeHome-cinéma par une fibre optique sur la prise S/PDIF qui yousdonnecaccsàtoutela qualité du son numérique.

ATTENTION : la prise S/PDIF est protégée par un cache de protection contre la poussière.

MISE EN SERVICE DU

RECEPTEUR CD.TV410

Mettez le téléviseur sous tension, selec-tionnez un numero de programme "AV" ou"AUX"(se reférer à la notice du téléviseur).Branchez le recepteur CD.TV 410.Celui-ci s'initialise (INIT), affiche un logo XSAT sur le téléviseur. Si vous recepteur n'a pas eté configu réputé au préalable par votre installerat, il vous propose une série d'écrans pour vous aider à réaliser la première configuration. Si vous recepteur passé en mode veille suite à la mise sous tension, appuyez sur le bouton ① soit de la face avant, soit de la télécommande.

CONFIGURATION DU RÉCEPTEUR

Au premier démarriage, vous récepteur CD.TV410 vous guide dans les menus indispensablees à une bonne configuration.

Réglage de la zone horaire

Afin de pouvoir connaître l'houre locale, spécifier le décalage par rapport à l'houré GMT (temps du méridien de Greenwich). En France métropolitaine selectionner GMT+2 en été et GMT+1 en hiver.

Configuration de l'installation

La description de l'installation est très simple grâce à un écran récapitulatif.

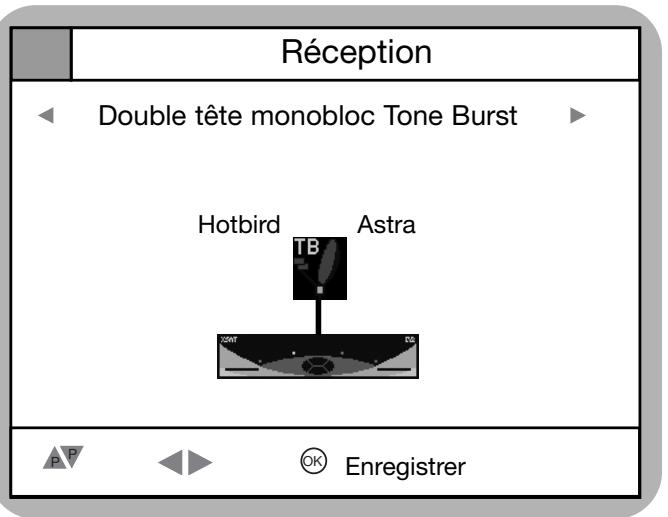

Choisissez d'abord votre configuration à l'aide des touche «, les configurations typiques sont :

• LNB standard : correspond à une parabole avec un LNB ; permet de receivevoir un satellite.

• Double tête monobloc Tone Burst : une seule parabole avec une tête double monobloc pour recevoir deux satellites proches, par exemple Astra et Hot Bird en Europe.

• DiSEqC 2 entrées + LNB standard : deux LNB (sur une ou deux paraboles) avec un commutateur DiSEqC, permettant de receivevoir deux satellites.

• Moteur Twinsat + LNB standard : une seule parabole avec un motorisation à deux positions, afin de receivevoir deux satellites proches ou lointains.
• Moteur DiSEqC + LNB standard : permit de receivevoir un grand nombre de satellites avec un seul LNB et un moteur compatible DiSEqC 1.2.

De nombreuses autres configuration avec un ou deux niveaux de commutateurs sont également possibles.

Vou puevez vous déplacer verticale-ment avec les touches pour configurer chacun des niveaux de l'installation, depuis le(s) satellite(s) reçu(s) jusqu'au CD.TV410.

Pour modifier la configuration d'un élément, Sélectionnez-le à l'aide des touches du navigateur, puis appuyez sur

L'enregistrement de la configuration se fait par la touche Bleue ou

Votre CD.TV410 vous permet de contrôler facilement la qualité de réception et vous aide à pointer votre parabole en direction d'un satellite, y compris dans le cas d'une monture motorisée à l'aide d'un positionneur compatible DiSEqC 1.2.

Nous vous conseillons néanmoins de faire effectuer les premiers réglages par un installateur. Celui-ci dispose d'un équipement et d'une expérience irremplaçable.

TOUCHE INFO

Pour contrôler la qualité de réception d'un programme, appuyez sur la touche INFO. De nombreuses informations sur le programme en cours sont affichées, dont le niveau de réception et le rapport signal/bruit numérique (Eb/No).

Si ceux-ci sont insuffisants, la cause peut etre un mauvais positionnement de votre parabole. Vérifiez neanmoins la reception d'autres programmes avant de modifier les réglages de votre parabole.

MENUCONFIGURATION/

INSTALLATION /

POSITIONNEMENT ANTENNE

Ce menu est accessible depuis le menu "configuration". Il est utile dans plusieurs cas :

• Parabole non motorisée : première installation ou si un vent violent a dégradé la pointage de la parabole.
• Parabole motorisée : première installation ou pour ajouter de nouveaux satellites à votre récepteur, cet écran affiche un graphique qui représenté le niveau de réception et le rapport signal/bruit numérique.

Voserecevez des signaux numériques.

Il faut donc indiquer à votre récepteur sur
quel transpondeur il doit effectuer ces
mesures (fréquence, polarisation et débit
symbole). Celui-ci dépend du satellite.
Par exemple vous pouvez désir :
Hotbird 13^ E 12245 H 27500
Astra 19,2^ E 12402 V 27500

VoussouspoucezchoisiserlesdifferentsmodestefonctionnementaI'aide des touches 一 _ 1 .La premiere opération aeffectuer est de positionner vouretrapabole.Verifiezal'aide d'un fila plomb que son support est vertical.Reglez I'el evation en suivant la notice de votemonture.

PREMIERE INSTALLATION

PARABOLE NON MOTORISEE

Activez le menu Configuration / Installation / Positionnement Antenne, désisissez le mode manuel. Orientez votre parabole jusqu'à atteir le niveau maximal pour les signaux niveau de réception et Eb/No. Bloquez alors la monture de votre parabole.

Rotation de la parabole

Si vous monture est motorisée, vous pouvez la commander à l'aide de plusieurs touches.

Les touches permettent de la faire tourner vers l'est et l'ouest. Pour arrêter la rotation, appuyez sur . Pour affiner la position, utilisez les touches de couleur, qui permettent un ajustement rapide ou fin. Laissez les niveaux de signal et Eb/No se stabiliser après chaque déplacement.

PREMIERE INSTALLATION

PARABOLE MOTORISEE

Si vous posit-ionner accepte la commande "GOTO X", selectionnez le mode pré-positionnement, sinon passerez au paragraphe suivant. Calcuez à l'aide de l'abaque fournie avec votre positionnéur, l'azimut d'un de vos satellites. Celui-ci dépend de la latitude et de la longitude du lieu. Appuyez sur la touche Info et Indiquez cette valeur en 1/10^ de degré Est ou Ouest. Validez par ※ . Enfin, appuyez sur la touche pour prépositionner libre motorisation. Orientez alors manuellement libre parabole jusqu'à atteindre le niveau maximal pour les signaux niveau de réception et Eb/No. Bloquez alors la monture de libre parabole. Allez au paragraphe "ajout d'un satellite"

PARABOLE MOTORISEE

SANS PREPOSITIONNEMENT

Activez la commande "Aller à la position 0" pour placer votre motorisation vers le sud, ou activez la commande "Recherche avec arrêt manuel", et positionner votre motorisation sur la position "0" à l'aide des touches (déplacement vers l'Est ou l'Ouest). Orientez votre parabole en direction du sud. Aidez-vous d'une boussole en tenant compte de la dérive magnétique du lieu. Bloquez votre monture. Activez la commande "Aller à la position mémorisée". Ajustez la position de votre parabole à l'aide des touches de déplacement. Quand les signaux sont au maximum, valider la position par la touche 念

Vous pouvez aussiCHOIsir le mode Recherche avec arrêt automatique". Apressappui sur l'une des touches le recepteur arrête automatiquement le moteur des que le niveau de signal et Eb/No sont satisfaisants.

AJOUT D'UN SATELLITE

Pour régler la position d'un nouveau satellite, ajoutez celui-ci dans le menu Réception, puis ajustez la position de la parabole dans le menu Positionnement antenne. Quand elle est bien positionnée, appuyez sur la touche pour memoriser la position.

Voussoupiezensuiteactiverlacommande“Recalcul”sivotromisorisationupportecettecommande.Touteslespositionsdesatellitesenmemonireserontajustees.

RECHERCHE DES CHÂINES

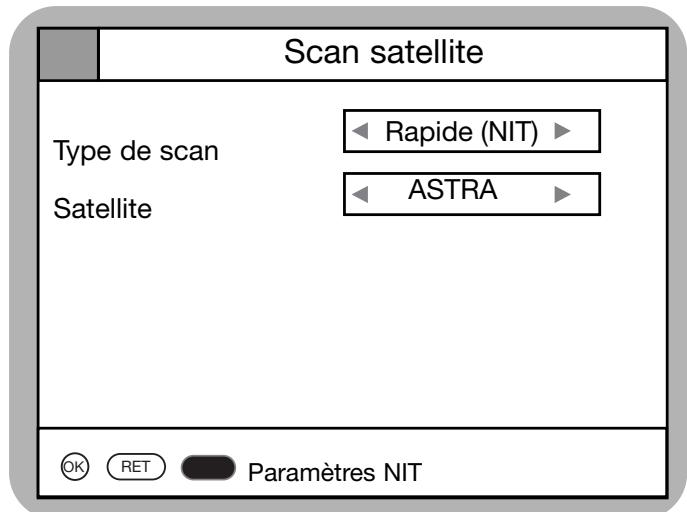

Le menu GESTION DES CHAINES/ SCAN SATELLITE vous permet de rechercher les chaînes disponibles sur le(s) satellite(s) que vous receivez.

Seuls les satellites définis dans l'écran de configuration sont utilisables.

Trois modes de recherche sont possibles:

• Rapide (NIT)
• Exhaustif
• Fréquence

Selectionnez le mode à l'aide des touches.

Scan rapide (NIT)

Cette recherche est la plus rapide (typiquement moins de deux minutes pour un satellite complet). Elle utilise une table d'informations émise par le satellite selon le standard DVB (NIT: Network Information Table) qui regroupe la plupart des services disponibles sur le satellite.

L'avantage de cette méthode est sa simplicité et sa rapidité. Son seul défaut est qu'elle ne permet de trouver que les services répertoriés par la NIT. Ceci dépend de l'opérateur.

Pour changer les paramètres de la NIT, appuyer sur la touche bleue

Appuyez sur la touche 念 pour lancer le scan rapide. Un écran affiche: le nombre de transpondeurs (féquences) trouvés puis, en cours de recherche, le nombre de programmes TV et radio trouvés.

Pour valider le résultat de la recherche, appuyez sur 品 .Attendre quelques secondes,le temps que le CD.TV410 sauvegarde le résultat de la recherche.

Scan satellite

Type de scan

Satellite

Débit symbole (kS/s)

Exhaustif

HotBird

27 500

22000

29 900

0

RET

Scan exhaustif

Le scan exhaustif permet de rechercher toutes les fréquences d'un satellite émises avec un débit symbole donné. Vous pouvez spécifique jusqu'à 4 débits symbole différents.

Si vous satellite comporte plus de 4 débits symbole, activez plusieurs fois la commande.

Scan fréquence

Ce mode permet de spécifique une fréquence, une polarisation et un débit symbole particulier. Utiliser ce mode pour la recherche des transpondeurs spécifique, de type SCPC par exemple, ou pour rajouter un nouveau transpondeur, par exemple suite au passage d'un transpondeur du mode analogique au mode numérique.

LISTES DES CHAINS

Votre récepteur peut receivevoir plusieurs milliers de programmes TV et radio. Ces programmes sont tous disponibles depuis la liste "toutes les chaînes". Pour vous permettre de retrouver facilement vos programmes favoris parmi tant de possibilités, votre CD.TV410 vous permit de classer facilement ces programmes.

Mode TV/Radio

Vous pouvez tout d'abord désir entre le mode TV et le mode Radio, à l'aide de la touche TV/Radio. En mode Radio, un logo s'affiche sur l'écran de votre téléviseur; toutes les autres informations sont disponibles comme pour les programmes TV. C'est pourquoi le mode radio ne sera pas détaillé davantage, car il offre les mêmes possibilités que le mode TV.

Chaines gratuites

Lors de la recherche des chaînes sur le satellite, notre CD.TV410

detecte les chaines non cryptées. Vous y avez accès depuis la liste "TV gratuites".

Attention: une chaîne peut être gratuite à certains moments et payante à d'autres. L'opérateur peut également decide de changer l'accès à une chaîne. Le caractère gratuite/payant d'une chaîne est donc une information non garantie. De plus, certaines chaînes émises en clair ne sont pas

conseillées à tous les publics, en particulier jeune ou sensible. Nous vous conseillons donc de verrouiller ces chaînes (voir fin de chapitre).

Listes des chaînes favorites

Votre CD.TV410 vous permet de personnaliser jusqu'à 8 listede chaînes favorites. Vous y accédez à l'aide des touches

CREATION DES LISTES

DE CHAINS

Dans le MENU, sélectionnez "VOS LISTES TV", un écran vous permet de désirir l'une des huit listedes. Au début, ces listedes s'appellent TV 1, ..., TV 8.

L'écran suivant s'affiche alors. La colonne de croite contient les noms des chaînes placées dans cette liste.

Note : il est possible demettre la même chaine dans plusieurs listed.

Nom de la liste

Pour changer le nom de la liste, appuyez sur la touche . L'écran “Renomer la liste” s'affiche. L'accès aux lettres de l'alphabet est possible à l'aide des touches . Pour valider une dette et passer à la suivante, appuyez sur la touche .

Ajout de chaînes

Appuyez sur la touche Bleue. À l'aide des touches, désisissez la liste de toutes les chaînes ou celle des chaînes gratuites.

Pour sélectionner une chaîne, appuyez sur 念 , une croix (X) s'affiche en face du nom de la chaîne. Pour la déslectionner, appuyez à nouveau sur 念

Validez yourselectiona l'aide de la touche Bleue.

Changement de numérotation

Pour changer le numéro d'une chaîne :

• appuyez sur la touche Jaune pour lui donner un numéro particulier,

• ou sur la touche - Verte pour la déplacer à l'aide des touches.

Suppression de chaines

Appuyez sur la touche Rouge pour supprimer une chaîne de la liste favorite. Cela ne la supprime pas des listedes globales. Pour cela utilisez MENU / GESTION DES CHÂINES / EDITER LA LISTE. Son nom apparait baré d'untrait rouge. Il est possible de supprimer plusieurs noms. La suppression n'est définitive qu'après appui sur la touche qui enregistre les modifications de la liste.

GESTION DES LISTES GLOBALES

Les listes globales regroupent l'ensemble des chaînes du CD.TV410.

Troislistedesontdisponibles：

• Toutes les radios
• Toutes les TV
• Toutes les chaînes

Les listes globales sont étables depuis le Menu "gestion des chaînes". Deux options sont possibles :

• Editor la liste, pour effacer définitivement une chaîne ou pour la verrouiller à l'aide du code parental
• Supprimer des chaînes, pour supprimer toutes les chaînes d'un satellite

Édition de liste :

À l'aide des touches « sélectionnez la liste globale sur laquelle vous pouez travailler.

Utilisez les touches pour changer de ligne et pour changer de page.

Les chaînes Radio sont repérées par le symbole d'un haut-parleur à droite du nom.

La touche Rouge permet de supprimer une chaîne, elle apparait alors barrée d'un trait rouge.

La touche Jaune permet de verrouiller/deverrouiller une chaine. L'accès est alors protégé par le code parental. Un symbole apparaît à droite du nom de la chaine.

Appuyez sur pour valider toutes vos modifications.

Suppression de chaînes

Le menu EFFACER DES CHÂNÉS permet de supprimer toutes les chaînes (TV et Radio) ou bien seulement celles d'un satellite donné.

Le Guide Électronique des Programmes permet d'afficher les informations sur le programme en cours ainsi qu'un guide (TV ou radio) sur plusieurs jours.

Toutes ces informations ne peuvent etre affichees que si I'opérateur les émet, c'est pourquoit vous pouvez constater une certaine disparite selon les chaînes. Ainsi, il arrive que pour certaines chaînes il n'y ait aucune information disponible.

INFORMATIONS SUR

LA CHAINE COURANTE

Appuyez sur la touche GUAGE pour afficher les informations de base sur la chaîne en cours. Un bandeau s'affiche en bas de l'écran avec les informations suivantes :

• le nom de la chaîne
• la date et l'heure
• l'heure de début et de fin du programme en cours
• une barre indique l'etat d'avancement du programme en cours

• le titre du programme

• une description rapide du contenu du programme. Si celle-ci est longue, une barre avec les symboles s'affiche a droite pour vous inviter a faire defiler le texte verticalement.

De plus le nom du programme suivant est affiché en haut à droite, avec l'heure de début et de fin. Les touches «permettent d'alterner l'affichage entre le programme courant et le suivant.

Pour effacer le bandeau d'information, appuyez sur la touche RET ou QUIT.

GUIDE DES PROGRAMMES

Appuyez à nouveau sur la touche (GUIDE) pour afficher le guide complet. Il faut parfois attendre quelques secondes avant que les informations ne s'affichent. Celà est tout à fait normal.

Le guide des programmes affiche les informations pour les chaînes de la liste courante et à partir de la chaîne courante. Pour changer de liste, quitterze le mode Guide à l'aide de la touche (QUIT), sélectionnez une autre liste, puis réactiver le guide.

Grille des programmes Liste						hh: mm Date
	hh-mm Aujourd'hui hh-mm
Chaine 1
Chaine 2
Chaine 3
Chaine 4
hh-mm hh-mm Guide			Titre du programme Informations

La colonne de gauche indique le nom des chaînes. Utilisez les touches pour changer de ligne et pour changer de page.

Le guide des programmes affiche les informations sur deux heures. Vous pouvez agrandir ou réduire cette durée d'affichage avec les touches Vol+/- Utilisiez les touches pour faire défiler horizontally le guide.

Les zones horaires qui correspondent à un programme peuvent avoir quatre couleurs :

• jaune si le programme est en cours de diffusion,
• vert s'il sera diffusé plus tard,
• orange si la diffusion est terminée,
• bleu quand il est sélectionné, indépendamment de son heures de diffusion.

Plusieurs informations sont disponibles pour le programme sélectionné :

• l'heure de début et de fin
• l'etat d'avancement
• le nom
• un bref résumé

Appuyez sur la touche pour activer la chaine selectionnelle.

Appuyez à nouveau sur la touche (GUIDE) pour afficher les informations détaillées sur le programme choisi. Un écran complet s'affiche, avec le détail du programme, les langues émises et eventuèlement le thème de l'émission.

Votre récepteur CD.TV410 vous permet deux types de protection : le verrouillage parental et le niveau moral. Le verrouillage parental est une fonction interne au CD.TV410. Le niveau moral est spécifique à certains contrôle d'accès, dont Viaccess.

VERROVILLAGE PARENTAL

Le code parental est disponible depuis le menu "Verrouillage parental". Le code est composé de 4 chiffres. Le code pré-mémorisé en usine est "1234". Si vous activez ce code, tous les accès au menu et aux chaînes verrouillées seront restreints.

Vou ne pourrez acceder qu'aux chaînes non verrouillées.

Pour désactiver le verrouillage parental, tapez ce même code, puis désactivez-le dans le menu "Déverrouiller". Vous pouvez modifier le code pré-mémorisé en usine par celui de votre choix, dans le menu Configuration / Préférences / Modifier code parental.

Attention: ne pas oublier ce code, sinon vous n'aurez plus accès à un grand nombre de fonctions de votre récepteur. Si vous l'oubliez, contactez le service après-vente de votre fournisseur.

CARTE(S)À PUCE

Vouppouvez visualiser les caractéristiques de la/des carte(s) àpuce insérée(s) dans voitrécepteur avec la commande "Carte àpuce" du menu Configuration.

Pour chacun des lecteurs de carte, le CD.TV410 affiche si une carte est insérée etquel est son contrôle d'accès. Les cartes reconnues dépendent du modele de votre récepteur.

Selectionnez la carte à l'aide des touches , puis appuyez sur . Selon le type de carte, un menu s'affiche. Toutes les cartes à puce offrent la possibilité de consulter les droits en cours, ce qui vous permet de vérifier la validité de votre abonnement.

Attention: si vous reçoceur n'a pas eté utilisé depuis plusieurs semaines, les droits de votre carte peuvent ne pas etre a jour.

NIVEAU MORAL

Certaines cartes à puce, par exemple Viaccess, permettent de définir un "niveau moral" protégé par un code secret. Le niveau moral, compris entre 0 et 15, limite l'accès à certains programmes. L'opérateur diffuse pour chaque émission un code de niveau moral en fonction du content du l'émission. C'est à vous de decideur du niveau de moralité que vous foulez. Si le niveau diffusé est supérieur à celui que vous aurez défini, l'émission ne pourrait pas être regardée par une personne ne connaissant pas le code d'accès.

Attention: Ce code est inscrit dans la carte à puce. Si vous l'oubliez vous devrez vous adresser à votre fournisseur de carte à puce pour réinitialiser ce code.

Votre récepteur CD.TV410 est équipé d'une minuterie qui permet de le réveiller automatiquement, par exemple pour enregistrer un programme sur votre magnétoscope.

Cette minuterie permet d'arrêter le CD.TV410 et de le réveiller, sur la même châne que vous regardiez, à la date et à l'heure voulues.

Selectionnez Menu/Réveil pour activer la minuterie. Un écran de dialogue s'affiche.

Utilisez les flèches du navigateur ainsi que les touches numériques pour définir les date et heures de réveil ; véritez votrechoix par la touche 0

Le CD.TV410 se met automatiquement en veille. Il se rallumera à la date et à l'heure programmes.

Il est toujours possible de reactiver le CD.TV410, puis de reactiver la minuterie. N'oubliez pas de selectionner au préalable la chaine désirée.

SIGNAL HF

Fréquence d'entrée 950 à 2150 MHz (Bande L)

niveau signal: -65 à -25 dBm

CHARACTERISTIQUES NUMERIQUES

Compatibilité DVB ETS 300 421, données EPG selon EIT (ETS 300 468)

Décodage . Compatible MPEG2 (DVB/Main profile@Main level)

Vidoo 1.5 à 15 Mb/s (720 x 576)

Audio MPEG2-Musicam(layer1&2)

(32,44.1,48 kHz)

Sortie numérique.

Débit symbole 2-40 Mbauds (MCPC + SCPC)

Accès conditionnel Simple ou double, intégré

CONAX et/ou MEDIAGUARD/SECA

et/ou NAGRAVISION et/ou VIACCESS

ALIMENTATIONS

Alimentation secteur 90 à 240 V, 50/60 Hz

Consommation 25 W max.

Mode veille < = 3W

Alimentation LNB Vert. 13 V, Hor. 18 V

500mA max

Commutation LNB 22 kHz, DiSEqC 1.1./ Tone Burst

Positionneur .Compatible DiSEqC 1.2

CONNECTEURS

Entree FI et rebouclage . 2 connecteurs type F

TV .1 Euro-Scart: PAL/SECAM/NTSC

avc CVBS et RVB

Magnétoscope (VCR) 1 Euro-Scart: PAL/SECAM/NTSC avec CVBS

S-VHS 1 Ushiden (Y/C)

Audio 2 connecteurs RCA/CINCH (fixe ou variable)

Audio numérique 1 prise S/PDIF EN 60958 fibre optique

Vidéo 1 connecteur RCA/CINCH

Remodulateur RF 2 connecteurs IEC, 75 , PAL

DIVERS

Dimensions (LxHxP) 310 x 56 x 200 mm

Poids 1.8 kg

ACCESSIONS

Télécommande, 2 piles, cable Peritel, cable secteur, manuel

Le récepteur est conforme à la norme 89/336/CE.

DVB MPEG-2

DVB est l'abréviation de Digital Video Broadcasting qui est un groupe de normalisation. DVB-S correspond au type de transmission (S = Satellite). MPEG est l'abréviation de Moving Picture Experts Group, un groupe de travail qui définit les normes internationales de compression numérique, video et audio. Le standard MPEG 2 s'applique à la compression des signaux TV numériques.

DiSEqC

DiSEqC (Digital Satellite Equipment Control) est un protocole de communication spécifique par EUTELSAT entre le récepteur satellite (Maitre) et les péripériques (Esclaves), comme par exemple les LNB, les multicommutateurs, les antennes orientables. DiSEqC est un système de type « un seul maitre/plusieurs esclaves »; toutes les instructions sont envoyées par le maitre.

Composants DiSEqC

Si toutes les matrices de commutation sont en cascade, le récepteur Maître devra envoyer plusieurs fois le signal DiSEqC afin que tous les multicommutateurs DiSEqC reçoivent les instructions en cascade.

Les composants DiSEqC (Esclaves) doivent désormais être compatibles en aval ; cela signifie qu'ils doivent également répondre aux critères de commutation analogue des récepteurs qui acceptent uniquement les signaux de commande H/V et 22 kHz.

Une matrice de commutation DiSEqC fonctionne ainsi avec les criteres de commutation analogue jusqu'à ce que le maître envoie une instruction DiSEqC. Ensuite, tous les criteres de commutation analogue seront ignorés.

Positionneur DiSEqC 1.2

Un positionneur compatible DiSEqC 1.2 permet de pointer plusieurs satellites à l'aide d'une seule parabole équipée d'un seul LNB. Cette norme comprend des commandes spécifiques pour piloter la rotation de la parabole.

FEC

FEC est l'abréviation de Forward Error Correction, qui permet de corriger des définuts de transmission du signal entre le satellite et votre parabole.

PID

Le code PID (Packed Identification) est le numéro d'identification des signaux videos et audios dans le flux des données numériques des signaux DVB MPEG-2. Avec ce code, le récepteur détermine une affectation précise de la transmission des données video et audio.

Le PID PCR est le code d'identification du symbole de synchronisation. En règle générale, il est identique au PID Video.

Débit symboles

Ce débit correspond à la quantité des données transmises par seconde. Cette valeur est exprimée en MSymb/s est identique au nombre de symboles transmis par seconde.

Transpondeur

Un transpondeur est un émetteur dans le satellite, qui transmet des signaux TV et Radio aux antennes de réception satellite sur une fréquence d'émission elevée. Il est caractérisé par une fréquence et une polarité. Un satellite possède plusieurs transpondeurs.

Transpondeur numérique

Un transpondeur numérique peut transmettre en même temps plusieurs programmes TV et Radio sur sa fréquence d'émission. Si un diffuseur propose plusieurs programmes TV sur un ou plusieurs transpondeurs numériques, on parle également de transpondeur de programmes. Il est caractérisé par une fréquence, une polarisation et un débit symbole.

Taux Viterbi

Le taux Viterbi désigne la protection contre les erreurs utilisée par le diffuseur de programmes. Il s'agit d'une redondance de l'information transmise. Le standard DVB comprend les valeurs suivantes : 1/2 - 2/3 - 3/4 - 5/6 - 7/8.

Rapport Eb/No

Ce paramètre exprime le rapport signal/bruit du signal numérique. Si le rapport est inférieur à 5 dB, la réception n'est plus possible.
