Type de produit	Cadre photo numérique
Marque	LENCO
Modèle	DF-711
Dimensions (L x P x H)	210 x 143 x 40 mm
Poids	432 g
Taille de l'écran	7 pouces TFT-LCD
Résolution d'affichage	480 x 3(RGB) x 234
Alimentation	Adaptateur CA 100-240V, sortie 12V/1.25A
Consommation électrique	Max. 9W
Cartes mémoire compatibles	SD / MMC / MS / XD
Formats image pris en charge	JPEG
Connectivité	Port USB, emplacement carte mémoire
Fonctions principales	Diaporama, rotation d'image, zoom automatique, modes 4:3/16:9, réglage luminosité, clavier rétractable
Installation	Sur pied ou fixation murale (trous au dos)
Sécurité	Emplacement pour câble antivol, ne pas exposer à l'eau ou à la chaleur
Température d'utilisation	+10°C à +40°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées incluses	Adaptateur secteur, cadre décoratif amovible
Réparabilité	Confier toute réparation à un personnel qualifié. Ne pas ouvrir l'appareil.

FOIRE AUX QUESTIONS - DF-711 LENCO

Quels types de cartes mémoire puis-je utiliser avec le cadre photo LENCO DF-711 ?

Le cadre photo est compatible avec les cartes SD, MMC, Memory Stick (MS) et XD. Pour les cartes Memory Stick Pro, un adaptateur est nécessaire.

Quel format d'image est pris en charge par le DF-711 ?

Le cadre photo affiche uniquement les images au format JPEG. Les autres formats ne sont pas reconnus.

Comment puis-je monter le cadre photo au mur ?

Fixez une vis au mur, puis accrochez le cadre par les trous de fixation situés à l'arrière. Vous pouvez choisir l'orientation horizontale ou verticale.

Que faire si l'écran reste noir ?

Vérifiez que l'adaptateur secteur est bien branché, que le commutateur d'alimentation est sur ON et que la molette de luminosité n'est pas au minimum.

Comment faire pivoter une photo affichée ?

Appuyez plusieurs fois sur la touche ROTATE jusqu'à obtenir l'angle souhaité (rotation à 90°, 180°, 270°).

Puis-je connecter une clé USB au cadre photo ?

Oui, branchez votre périphérique USB sur le port USB situé à l'arrière. Le cadre lira les images JPEG qu'il contient.

Comment passer en mode diaporama ?

Appuyez sur la touche SLIDE SHOW pour activer ou désactiver le diaporama. Quand il est activé, les photos défilent automatiquement.

Quels sont les modes d'affichage disponibles ?

Vous pouvez choisir entre 4:3 (taille originale), Zoom automatique (recadrage pour remplir l'écran) et 16:9 (étirement panoramique).

Comment nettoyer le cadre photo ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et le boîtier. N'utilisez pas de produits liquides ou abrasifs.

Puis-je utiliser un adaptateur secteur différent de celui fourni ?

Non, utilisez uniquement l'adaptateur fourni (sortie 12V/1.25A). Un adaptateur inadapté pourrait endommager l'appareil.

MODE D'EMPLOI DF-711 LENCO

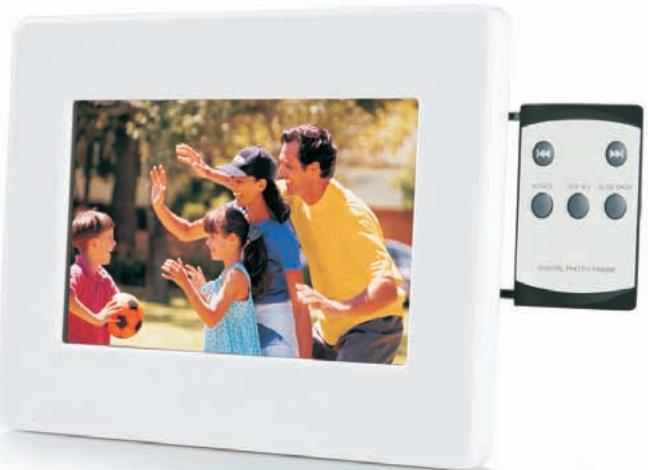

Cadre photo numérique manuel d'utilisation

• Veuillez lire ce manuel avant d'utiliser le produit.

Avertissement:

N'exposez pas cet appareil à l'eau ou l'humidité. Cet appareil doit être installé loin des sources de chaleur comme des radiateurs ou poêles. L'appareil doit être raccordé à un type d'alimentation indiqué dans le manuel d'utilisation ou sur la plaque signalétique de l'appareil. - Une attention toute particulière doit être accordée au risque d'insertion d'objets ou de liquides dans l'appareil. L'utilisateur ne doit pas tenter de réparer l'appareil au-delà des indications fournies dans ce manuel. Confiez l'entretien de cet appareil à du personnel qualifié.

Emplacement des commandes et connecteurs

1. Écran LCD
2. Emplacement SD/MMC/MS/XD
3. Connecteur PowerDC IN
4. Touche SKIP-BACKWARD(
5. Touche SKIP-FORWARD:
6. Touche ROTATE: Utilisez cette touche pour effectuer une rotation sur image.
7. Touche 16:9/4:3: Utilisez cette touche pour basculer entre les modes d'affichage 16:9, Zoom auto et Normal 4:3.
8. Touche SLIDE SHOW ON/OFF
9. Support

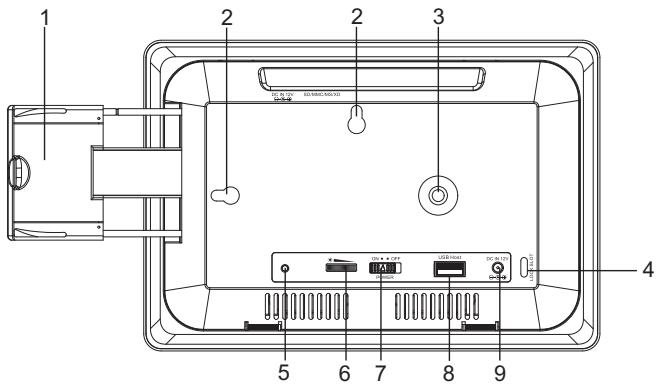

1. Clavier rétractable
2. Trous pour fixation murale.
3. Trou de fixation du support
4. EMISSION POURCABLE VERROU: permit de raccorder un verrou.
5. Témoin de fonctionnement
6. Commande d'éreglage de la luminosité
7. Commutateur POWERON/OFF 8. Port USB
8. Connecteur d'alimentation DC

Installation du cadrephoto

Vous pouvez installer ce cadre photo sur une surface plane ou l'accrocher au mur.

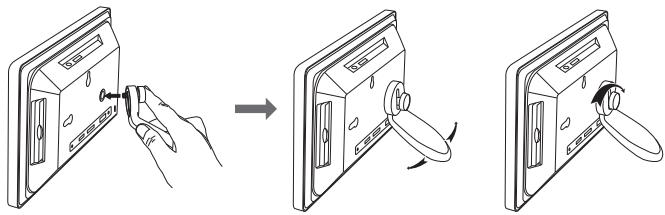

Installer le cadre photo sur une surface plane

1. Fixez le support au trou de fixation du support situé à l'arrière du cadre photo.
2. Réglez la position du support selon si vous souhaitez positionner le cadre horizontalement ou verticalement, serrez la vis.

Fixation au mur

1. Fixez une vis sur le mur.
2. Accrochez le cadre à la vis en utilisant un des EMPLACEMENTS DE FIXATION du cadre, suivant l'orientation désirée.

Horizontal

Vertical

Une rotation surimage est effectuée automatiquement lorsque vous faites pivoter le cadre photo.

Utilisation du clavier

Pour utiliser le clavier, tirez-le vers l'extérieur.

Pour replacer le clavier, poussez-le vers l'intérieur de l'appareil.

Cartes mémoire

1. Insérez une carte mémoire dans l'emplacement carte mémoire du cadre photo, en vous assurant que les contacts métalliques de la carte mémoire soient dirigés vers l'écran du cadre.
2. Pour retirer une carte mémoire, appuyez dessus.

SD/MS/MMC/XD

Remarque:

1. Lorsque vous souhaitez utiliser une carte mémoire Memory Stick Pro, un adaptateur Memory Stick Pro - Memory Stick est nécessaire pour pouvoir insérer la carte mémoire Memory Stick Pro.
2. Lorsque votre carte mémoire ne figure pas dans la liste ci-dessus, utilisez un lecteur de cartes USB et connectez-le au port USB du cadre.

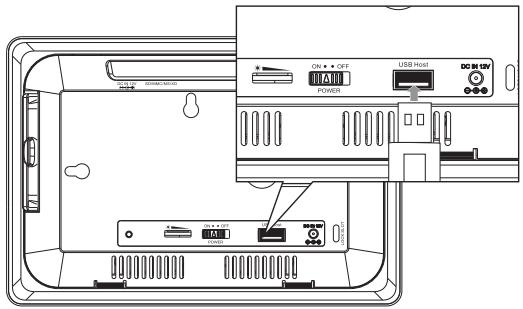

Connectez un périphérique de stockage USB au port USB du cadre photo.

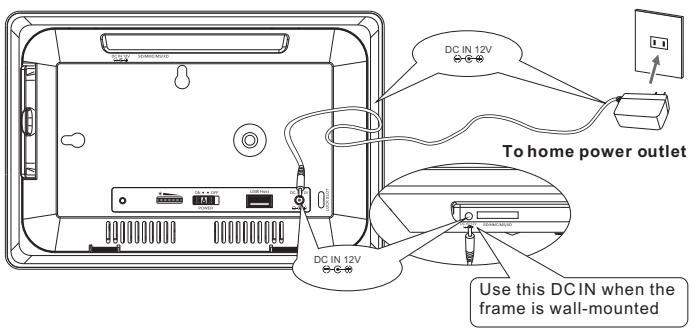

Utilisation de l'adaptateur de courant ca

Ce cadre photo peut être alimenté sur secteur C. A. via l'adaptateur de courant C. A. fourni.

Raccordez l'adaptateur C. A. à votre cadrephoto comme indiqué ci-dessous, deux connecteurs d'entrée DC 12VIN peuvent ser raccordés à l'adaptateur C. A..

Remarques

Éteignez toujours le cadre photo avant de connecter/déconnecter le cordon d'alimentation C. A. Utilisez seulement l'adaptateur de courant C. A. fourni avec ce cadre. Utiliser un adaptateur différent pourrait résulter par des dysfonctions et des dommages. Lorsque l'adaptateur de courant C. A. est utilisé pendant une période prolongée, celui-ci peut chauffer, cela ne constitue en aucun cas un dysfonctionnement. - Débranchez l'adaptateur de la prise de courant murale lorsque vous n'utilisez pas celui-ci.

Visionner des photos

1. Raccordez une extrémité de l'ADAPTATEUR DE COURANT C. A. au connecteur DC IN du cadre, et l'autre extrémité du câble à une prise de courant murale.
2. Positionnez le commutateur d'alimentation ON/OFF sur "ON". Le TEMOIN DE FONCTIONNEMENT s'allume.
3. Réglez la luminosité de l'écran en utilisant la commande de réglage de la luminosité située à l'arrière du cadre photo.

Remarque: lorsque la luminosité est régée au minimum, l'écran est noir. 4. Insérez votre carte mémoire dans l'emplacement SD/MMC/MS/xD. Ou raccordez votre périphérique de stockage USB au connecteur USB. Vos photos s'affichent à l'écran en mode diaporama.

Remarque:

• Lorsqu'une carte mémoire est insérée et qu'un périphérique de stockage USB est connecté, le cadre lit le contenu de la carte mémoire.
• Le format d'image compatible est JPEG.

Activation/désactivation du diaporama

SLIDE SHOW Appuyez sur la touche, pour activer/désactiver le diaporama. Lorsque le diaporama est désactivé, vous pouvez naviguer manuellement parmi vos photos en appuyant sur la touche pour visionner la photo suivante et la touche pour visionner la photo précédente. Lorsque le diaporama est activé, les photos s'affichent automatiquement.

Affichage en mode 4:3, zoom automatique et 16:9

Vous pouvez visionner vos photos sous trois modes d'affichage : 4:3, zoom automatique et 16:9 (panoramique) en appuyant de manière répétée sur la touche

Mode 4:3 : les photos sont affichées en taille originale. - Zoom automatique : les photos sont étirées afin de s'adapter à la taille de l'écran. La partie du haut et du bas de la photo seront coupées afin d'adapter la taille de la photo à celle de l'écran. Lorsque la photo originale est trop petite, le zoom automatique n'a pas ou peu d'effet sur l'image. - Mode 16:9 : les photos sont étirées pour s'adapter à l'écran large 16:9, cela se résultat par une distorsion de l'image. Certains appareils photo numériques récents peuvent prendre des photos en format 16:9, l'affichage de ces photos en mode 16:9 ne nécessitera donc aucune distorsion de l'image.

Tournez vos photos

Vous pouvez effectuer une rotation sur image lorsque vous visionnez vos photos, pour les visionner sous différents angles.

1. Sélectionnez une photo.
2. Appuyez de manière répétées sur la touche rotation sur image et désirez un angle d'affi

pour effectuer une

Installer le cadre décoratif

1. Insérez les deux pattes situées en haut du cadre photo dans les deux emplacements correspondants du cadre décoratif en vous assurant que les pattes soient complètement insérées.

1. Assemblez le cadre décoratif et l'appareil, et appuyez sur l'appareil jusqu'à ce que les verrous soient fixés.

Retirer le cadre décoratif

1. Appuyez simultanément sur les deux verrous en détachant le cadre décoratif de l'appareil.

1. Séparez le cadre décoratif de l'appareil.

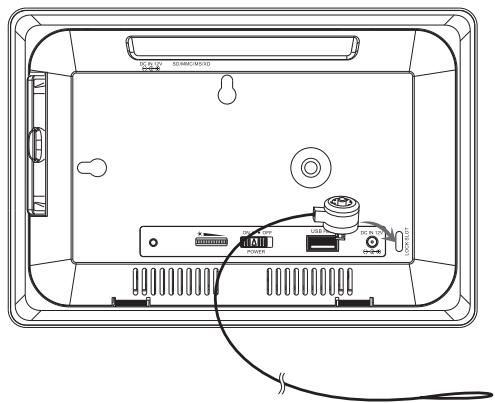

Le cadre photo dispose d'un crochet (emplacement) pouvant recevoir un câble de verrouillage permettant de sécuriser le cadre dans des endroits où de nombreuses personnes circulent, comme dans un point de démonstration dans un magasin.

Problème	Vérification
Écran noir	1. Assurez-vous que le cordon d'alimentation C.A. est fermement connecté à une prise murale C.A. 2. Vérifie que le commutateur d'alimentation soit sur ON. 3. Vérifie que la commande de réglage de la luminosité n'est pas positionnée sur Minimum.
Impossible d'afficher les photos contenues dans un périphérique de stockage USB ou une carte mémoire.	1. Retirez puis insérez la carte mémoire ou le périphérique de stockage USB et assurez-vous qu'ils soient fermement connectés. 2. Assurez-vous que vos photos soient au format compatible (JPEG).

Général	Alimentation	Entrée:100~240V CA
	Puisance	Max. 9W
	Températured'utilisation	+10°C~ +40°C
	Tension	12V C.C.
Cartes mémoire compatibles	Carte mémoire SD/MMC/MS/XD
Formats image compatibles	JPEG
Adaptateur C.A.	ENTREE: 100~240V C.A. SORTIE: 12V/1.25A

Affichage	Taille de l'écran TFT-LCD	Résolution
	7 pouces	480*3(RGB)*234

Poids et dimensions

7P TFT-LCD	Taille	Poids	Dimensions
	7pouces	432g	210(L)x143(P)x40(H)mm

• Les spécifications sont susceptibles à des modifications sans préavis. Tandis que des efforts sont menés chaque jour pour une précision accrue des informations, le fabricant ne sera pas tenu responsable pour toute imprécision ou erreur dans les informations de ce manuel.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour en savoir de plus amples informations. (Directive de l'équipement électronique et des déchets électriques).
