Conditions de garantie La Garantie Airélec est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Airélec garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.
Statique & Dynamique Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
- Il est recommandé de conserver cette notice, même après installation de votre appareil
à droite (coté commande) de votre appareil, elle permet de l’identifier. Elle est composée de : - La référence complète de l’appareil et son indice de fabrication (rep.A) - à préciser pour le SAV - Sa puissance en Watt (rep. B) - Les certificats de conformités (rep. E-C-D-F) - N° du constructeur (rep X)

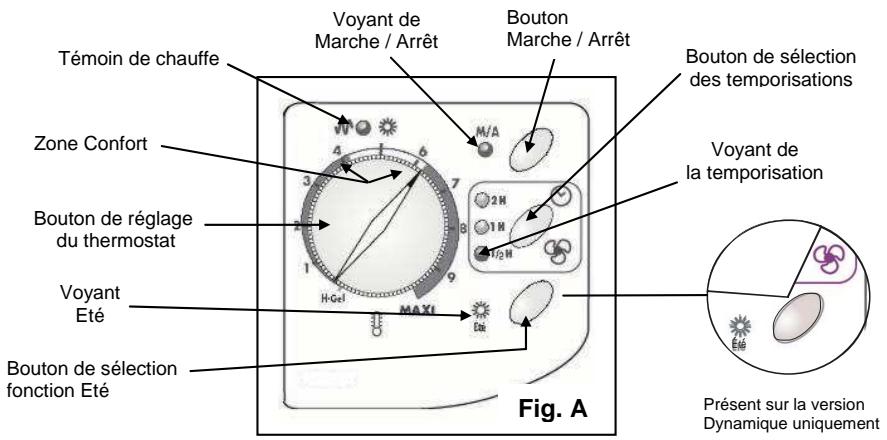

Bouton de réglage du thermostat Voyant Eté Présent sur la version Dynamique uniquement

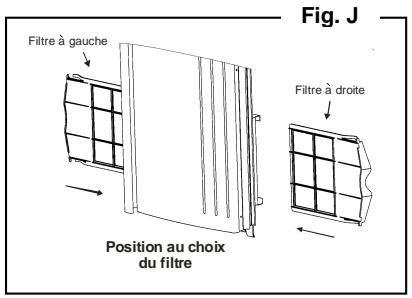

Après nettoyage par aspiration ou brossage, remettre le filtre en place. Pour remettre en marche, il est nécessaire de couper l’alimentation générale de l’appareil quelques instants, avant la remise en service.

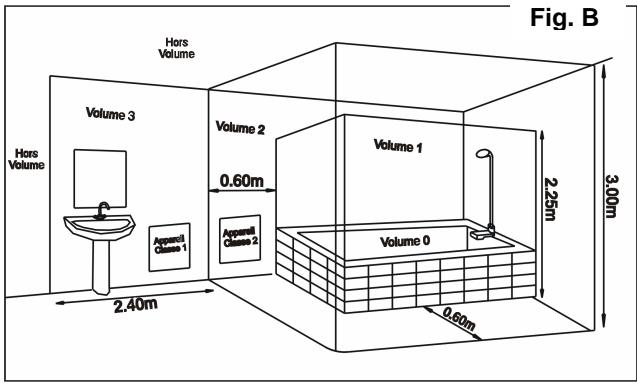

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche.

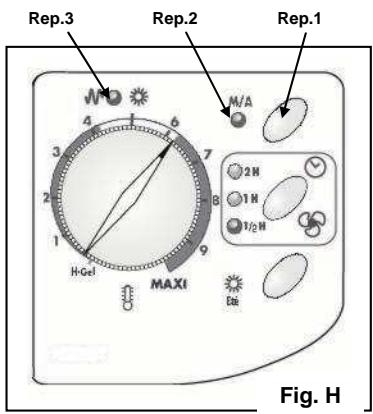

Fig. H s’allume. L’appareil est en marche régulée : rayonnement ou rayonnement + ventilation chaude.
- Pour arrêter complètement l’appareil, appuyer de nouveau sur le bouton Marche / Arrêt (moins d’une seconde) Rep.1 Fig. H. Les 2 voyant Rep.2 et 3 Fig. H s’éteignent.
L’installation électrique doit être conforme aux exigences de la norme NFC 15-100. Cet appareil Classe II ne se raccorde pas à la terre.

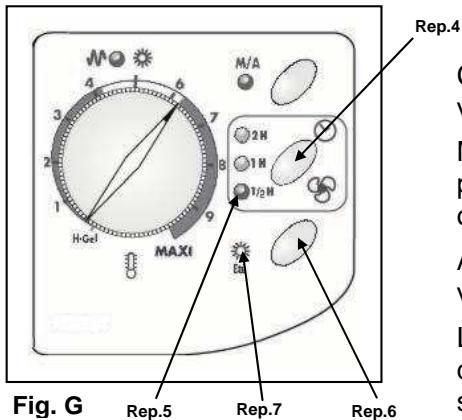

à la position Confort. * Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.
- Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l’intermédiaire d’une Centrale de Programmation réalisant de la gestion tarifaire avec les contrats du type TEMPO d’EDF. - Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte. 9.
Rep.5 Le voyant allumé de la temporisation Rep.5 Fig. F vous indique la durée choisie ou arrêt si le voyant est éteint.
A la fin de sa temporisation, l’appareil reviendra à sa position initiale soit en chauffe par régulation ou non (voyants Rep.2 & 3 Fig. E allumés). U Choix de la position Eté (Ventilation ambiante Rep.4

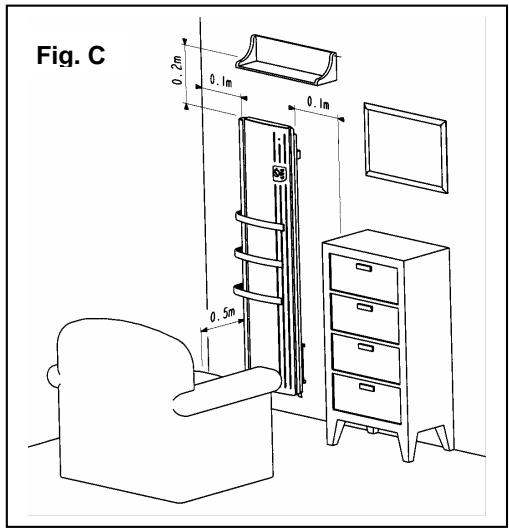

Percer, cheviller les 4 trous et fixer le dosseret sur la paroi à l’aide de 4 vis (diam.6mm max.) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur. Raccorder et accrocher l’appareil au dosseret, puis verrouiller avec les 2 verrous du dosseret supérieur. L’espace minimum entre le sol et le bas de l’appareil doit être respecté. Un espace de 100mm minimum doit être laissé de chaque côté de l’appareil (Fig. D). Dans le cas d’un revêtement mural posé sur mousse, il faut prévoir entre le dosseret et le mur, une cale d’une épaisseur égale à celle de la mousse (pour éviter d’obstruer les bouches d’entrée et de sortie d’air).
Utiliser le câble souple (3X1ou1.5mm² AO5 VVF) monté d’origine et le raccorder au réseau par l’intermédiaire d’une boite de raccordement (fil marron = phase, fil bleu = neutre et fil noir = pilote). Ce fil noir est destiné à être raccordé à un programmateur de chauffage, dans le but de faire varier le rythme de fonctionnement de l’appareil, selon l'occupation ou l'inoccupation des lieux ; dans le cas d'une installation sans programmateur, il est inutilisé. Dans cette situation, il est recommandé de l'isoler de tout contact électrique au moyen d’un domino.

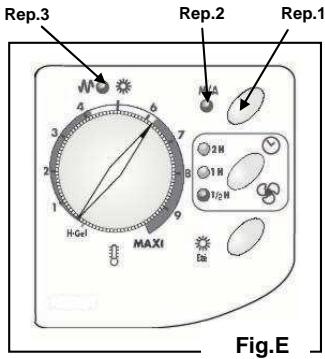

- Mettre le bouton de réglage du thermostat sur la position ☼ (zone de confort comprise entre 4.1/4 et 6.1/4). Appuyer sur le bouton Marche / Arrêt (moins d’une seconde) Rep.1 Fig. E. Le voyant Rep.2 Fig. E s’allume ainsi que le témoin de chauffe Rep.3 Fig. E. Rep.3

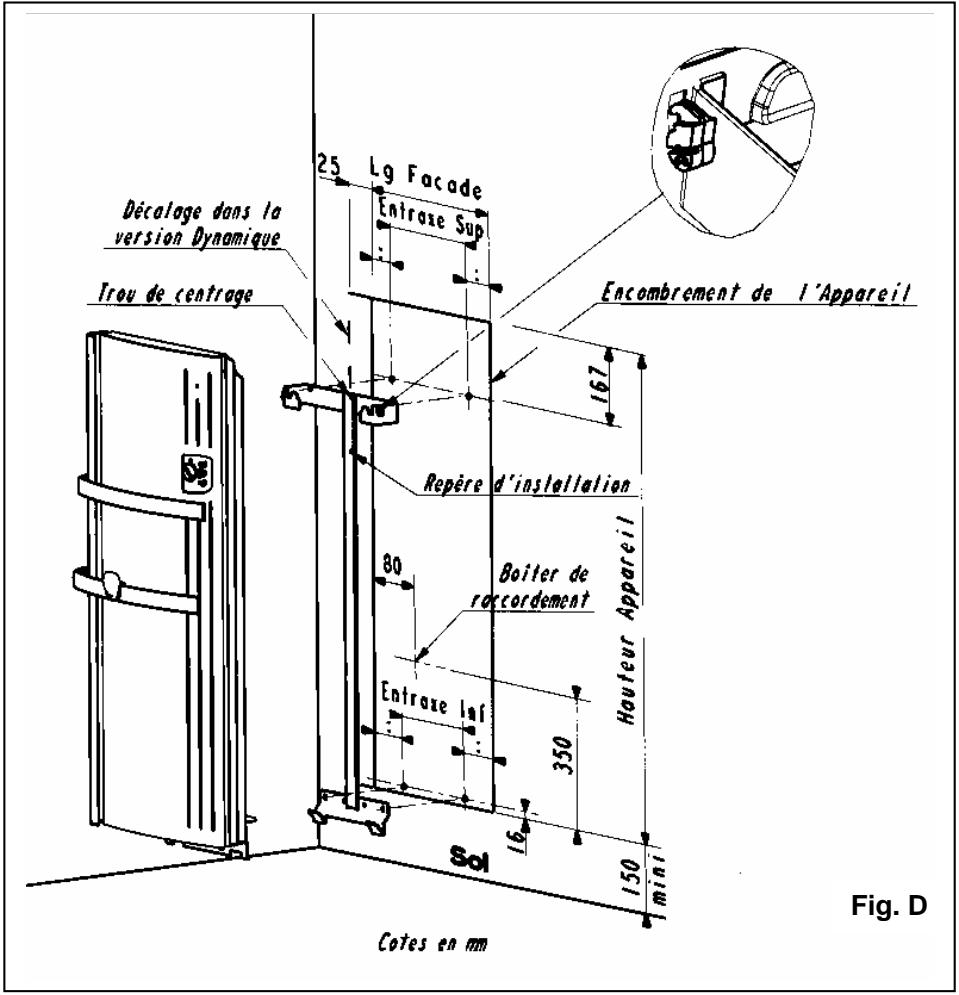

Ce fil noir ne doit en aucun cas être raccordé à une borne de terre ou fil VERT/JAUNE. A l’aide de cette marque, positionner le dosseret au niveau du repère d’installation et pointer sur la paroi les 2 trous de fixation du haut du dosseret et les 2 trous du bas (Fig. D). Percer, cheviller les 4 trous et fixer le dosseret sur la paroi à l’aide de 4 vis (diam.6mm max.) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur. Raccorder et accrocher l’appareil au dosseret, puis verrouiller avec les 2 verrous du dosseret supérieur. L’espace minimum entre le sol et le bas de l’appareil doit être respecté. Un espace de 100mm minimum doit être laissé de chaque côté de l’appareil (Fig. D). Dans le cas d’un revêtement mural posé sur mousse, il faut prévoir entre le dosseret et le mur, une cale d’une épaisseur égale à celle de la mousse (pour éviter d’obstruer les bouches d’entrée et de sortie d’air).
Utiliser le câble souple (3X1ou1.5mm² AO5 VVF) monté d’origine et le raccorder au réseau par l’intermédiaire d’une boite de raccordement (fil marron = phase, fil bleu = neutre et fil noir = pilote). Ce fil noir est destiné à être raccordé à un programmateur de chauffage, dans le but de faire varier le rythme de fonctionnement de l’appareil, selon l'occupation ou l'inoccupation des lieux ; dans le cas d'une installation sans programmateur, il est inutilisé. Dans cette situation, il est recommandé de l'isoler de tout contact électrique au moyen d’un domino.
- Mettre le bouton de réglage du thermostat sur la position ☼ (zone de confort comprise entre 4.1/4 et 6.1/4). Appuyer sur le bouton Marche / Arrêt (moins d’une seconde) Rep.1 Fig. E. Le voyant Rep.2 Fig. E s’allume ainsi que le témoin de chauffe Rep.3 Fig. E. Rep.3
Ce fil noir ne doit en aucun cas être raccordé à une borne de terre ou fil VERT/JAUNE. Le voyant allumé de la temporisation Rep.5 Fig. F vous indique la durée choisie ou arrêt si le voyant est éteint.
A la fin de sa temporisation, l’appareil reviendra à sa position initiale soit en chauffe par régulation ou non (voyants Rep.2 & 3 Fig. E allumés). U Choix de la position Eté (Ventilation ambiante Rep.4
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche.
Fig. H s’allume. L’appareil est en marche régulée : rayonnement ou rayonnement + ventilation chaude.
- Pour arrêter complètement l’appareil, appuyer de nouveau sur le bouton Marche / Arrêt (moins d’une seconde) Rep.1 Fig. H. Les 2 voyant Rep.2 et 3 Fig. H s’éteignent.
L’installation électrique doit être conforme aux exigences de la norme NFC 15-100. Cet appareil Classe II ne se raccorde pas à la terre.
à la position Confort. * Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.
- Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l’intermédiaire d’une Centrale de Programmation réalisant de la gestion tarifaire avec les contrats du type TEMPO d’EDF. - Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte. 9.
Bouton de réglage du thermostat Voyant Eté Présent sur la version Dynamique uniquement
Après nettoyage par aspiration ou brossage, remettre le filtre en place. Pour remettre en marche, il est nécessaire de couper l’alimentation générale de l’appareil quelques instants, avant la remise en service.
- Il est recommandé de conserver cette notice, même après installation de votre appareil
à droite (coté commande) de votre appareil, elle permet de l’identifier. Elle est composée de : - La référence complète de l’appareil et son indice de fabrication (rep.A) - à préciser pour le SAV - Sa puissance en Watt (rep. B) - Les certificats de conformités (rep. E-C-D-F) - N° du constructeur (rep X)
Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
