AIREDOU 3D - Radiateur AIRELEC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Radiateur électrique à inertie
Caractéristiques techniques principales	Technologie 3D pour une diffusion homogène de la chaleur
Alimentation électrique	230 V - Monophasé
Dimensions approximatives	Largeur : 100 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids	20 kg
Compatibilités	Compatible avec les systèmes de gestion d'énergie
Type de batterie	Non applicable
Tension	230 V
Puissance	2000 W
Fonctions principales	Programmation hebdomadaire, mode éco, détection de fenêtre ouverte
Entretien et nettoyage	Nettoyage avec un chiffon humide, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Protection contre la surchauffe, conforme aux normes CE
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - AIREDOU 3D AIRELEC

Comment régler la température sur l'AIRELEC AIREDOU 3D ?

Pour régler la température, utilisez le bouton de réglage sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si l'AIRELEC AIREDOU 3D ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché à une prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment nettoyer l'AIRELEC AIREDOU 3D ?

Pour nettoyer l'appareil, débranchez-le d'abord. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

L'AIRELEC AIREDOU 3D fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal lors du fonctionnement. Cependant, si vous entendez des bruits inhabituels ou forts, cela peut indiquer un problème. Dans ce cas, contactez le service client.

Comment régler le mode de fonctionnement sur l'AIRELEC AIREDOU 3D ?

Pour changer le mode de fonctionnement, appuyez sur le bouton 'Mode' sur le panneau de contrôle. Vous pouvez choisir entre les modes chauffage, ventilation ou arrêt.

Quel est le niveau de consommation électrique de l'AIRELEC AIREDOU 3D ?

La consommation électrique de l'AIRELEC AIREDOU 3D dépend de la puissance choisie. Vérifiez les spécifications techniques dans le manuel d'utilisation pour connaître la puissance exacte en watts.

Est-ce que l'AIRELEC AIREDOU 3D est sécurisé pour une utilisation dans une chambre ?

Oui, l'AIRELEC AIREDOU 3D est conçu pour être utilisé en toute sécurité dans une chambre. Assurez-vous de respecter les distances de sécurité recommandées et de ne pas obstruer les sorties d'air.

Comment programmer un horaire de fonctionnement sur l'AIRELEC AIREDOU 3D ?

Pour programmer un horaire, utilisez le bouton 'Program' sur le panneau de contrôle. Suivez les instructions affichées pour définir les heures de démarrage et d'arrêt selon vos besoins.

Quels sont les dimensions de l'AIRELEC AIREDOU 3D ?

Les dimensions de l'AIRELEC AIREDOU 3D sont de XX cm de largeur, YY cm de hauteur et ZZ cm de profondeur. Veuillez consulter le manuel pour des informations précises.

MODE D'EMPLOI AIREDOU 3D AIRELEC

L'expérience et le savoir-faire feront tous les différences.

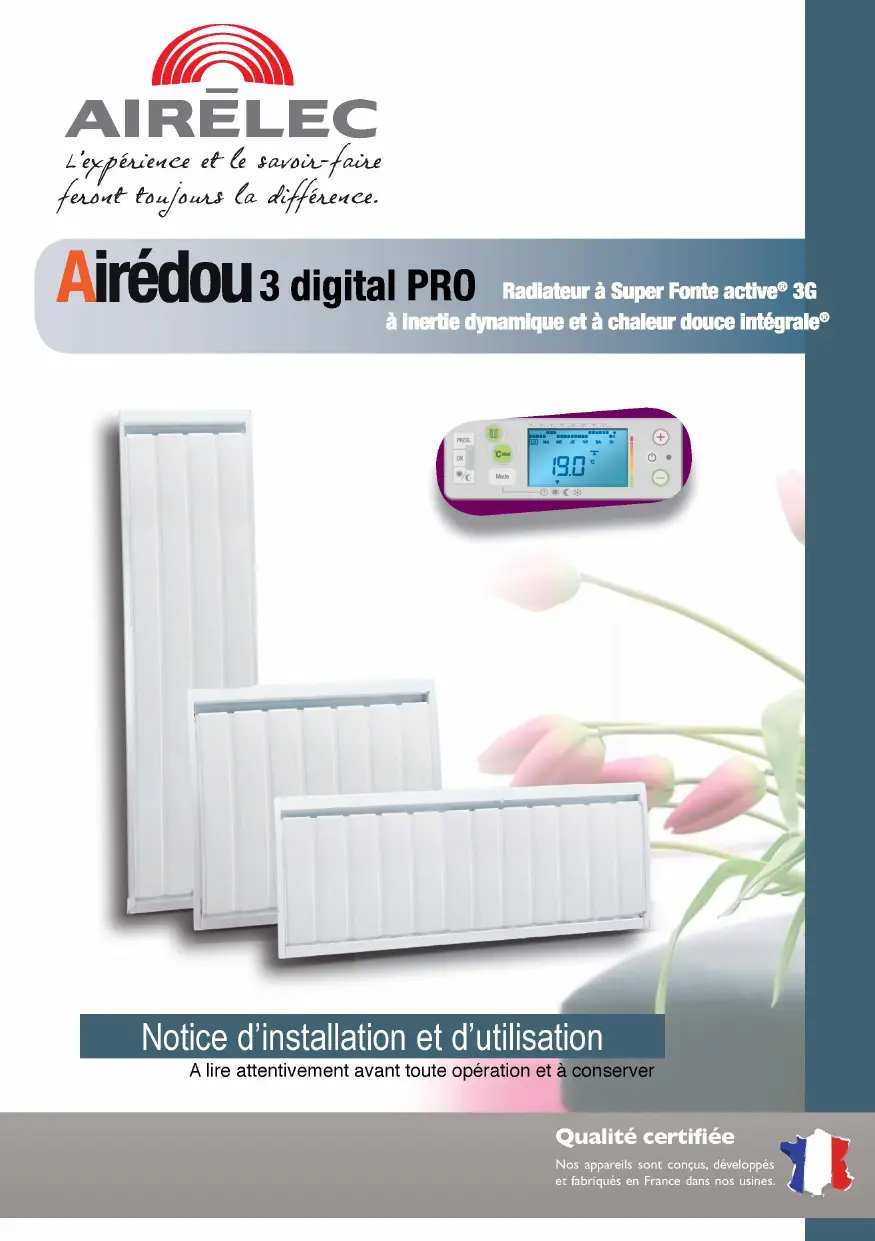

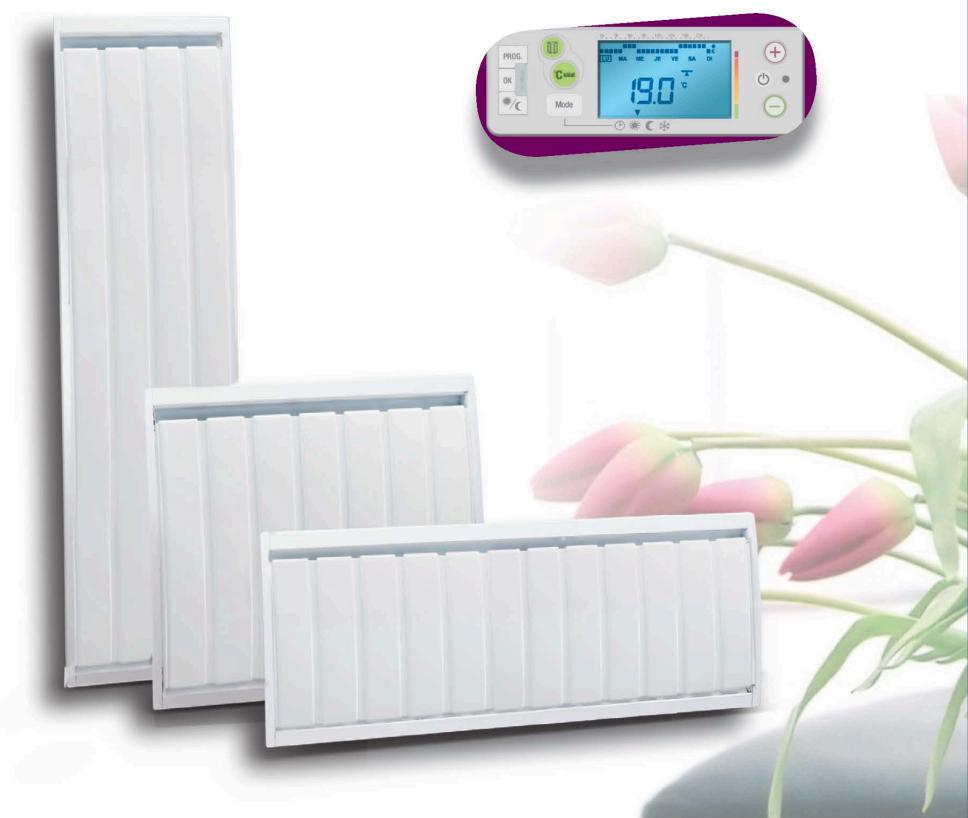

Airedou 3 digital PRO

Radiateur à Super Fonte active® 3G

à Inertie dynamique et à chaleur douce intégrale

Notice d-installation et d'utilisation

A litre attentivement avant toute opération et à conserver

DEMARRAGE RAPIDE

- Mise en marche / Arrêtchauffage de l'appareil :

Appuyer sur pourmettre l'appareil en marche ou pour I'arrêtchauffage devoitrappeil.

Nota : Mettre l'interrupteur Marche/Arrêt, situé sur le côte du boîtier de commandesur la position 1

interrupteur sur Position 1

- Réglage de la température souhaitée :

Pour ajuster la température souhaitee, appuyer sur ^+ ou-.

- Sélection du mode de fonctionnement

Appuyer sur Mode pourCHOISIR le mode de fonctionnement

^ 念 L'appul 3s sur la touche Mode permut d'alterner entre la programmation 'AUTO et la programmation PPREDEFINE.

FONCTION	APPUYEZ SUR	AFFICHAGE	RESULTAT OBTENU
CONFORT	Mode	19.0°	Maintient la température Confort
ÉCONOMIQUE	Mode	ECO	Maintient la pièce à la température Economique
HORS-GEL	Mode	HS	Maintient la pièce à une température Hors Gel
PROGRAMMATION «AUTO»	Mode	19.0°	L'appareil est en communication avec une centrale de programmation ou un gestionnaire d'énergie par l'intérimédiaire du fil pilote
PROGRAMMATION « INTEGREE»	3s*	19.0°	L'appareil suit la programmation interne.

- La fonction «Fenêtre Ouverte»

Appuyer sur pour activer ou désactiver la fonction «Fenêtre Ouverte».

AVANT PROPOS :

• Vous venez d'acquerir ce Radiateur Super Fonte active® 3G à inertie dynamique et à Chaleur Douce Intégrale® Airédou 3 digital pro d'Airelec et nous vous remercions de ce besoin, tímoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

Qualité certifiée

Nos apparaës sont concus, développés et fabriqués en France dans nos usines.

SOS

1. • Caracteristiques page 4
2. • Recommendations de mise en place page 5
3. -Raccordementelectrique page6
4. • Installation et fixation page 7
5. • Comment utiliser votre(AP)peuil
6. -Conseils/Entretien page 20
7. • Aide aux diagnostics page 21

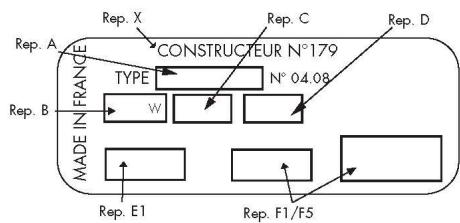

8. • Identification de votre(APpeuil page 23

Lire attentivement les consignes ci-dessous.

Veillez à ne rien introduire dans l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Evitez aux jeunes enants de s'appuyer sur la surface chaude de l'appareil.

CHARACTERISTIQUES

	REFERENCES	PUIS. (W)	INTENSITE (A)	HAUT. (mm)	LARG. (mm)	EPAIS. Appareil + fixation murale	POIDS Appareil seuI (Kg)
BAS	A692112	750W	3,3	404	704	120	15,0
	A692113	1000W	4,3	404	870	120	18,5
	A692115	1500W	6,5	404	1202	120	26,0
HORIZONTAL	A692092	750W	3,3	604	455	124	15,30
	A692093	1000W	4,3	604	621	124	21,80
	A692094	1250W	5,4	604	704	124	22,50
	A692095	1500W	6,5	604	870	124	28,20
	A692097	2000W	8,7	604	1202	124	40,50
VERTICAL	A692103	1000W	4,3	1050	373	147	15,0
	A692105	1500W	6,5	1485	373	147	18,5
	A692107	2000W	8,7	1485	456	147	26,0

• Cet apparéil de chauffage électriche direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

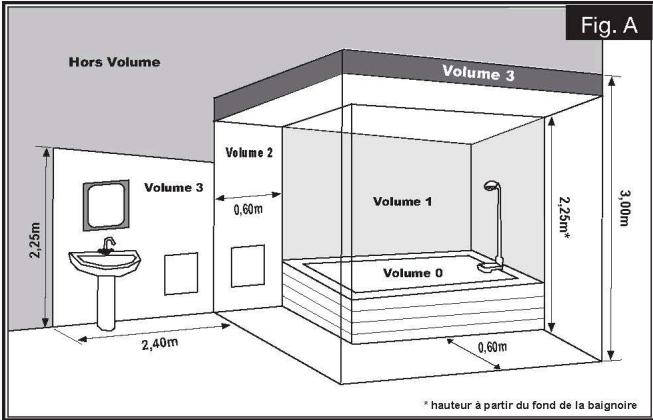

-L'appareil peut etre installedans le volume 2 ou 3 des salles d'eau.
- L'appareil ne doit pas etre installe sous une prise de courant.

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

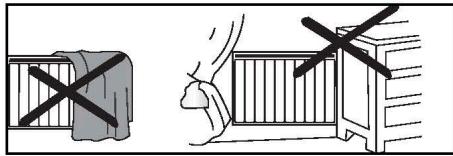

IMPORTANT: NE PAS COUVR L'APPAREIL

• Si l'appareil est recouvert, il y a risque de surchauffe.

• Le logo ci-dessus rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.

• Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

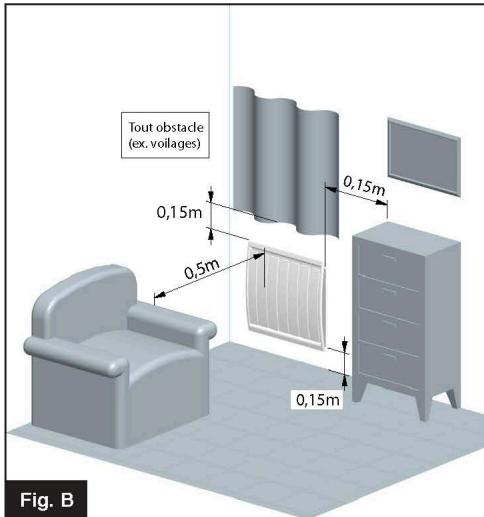

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc...(Fig.B).

• L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Verifier le serrage correct des fils dans les bornes de la boite de raccordement mural.

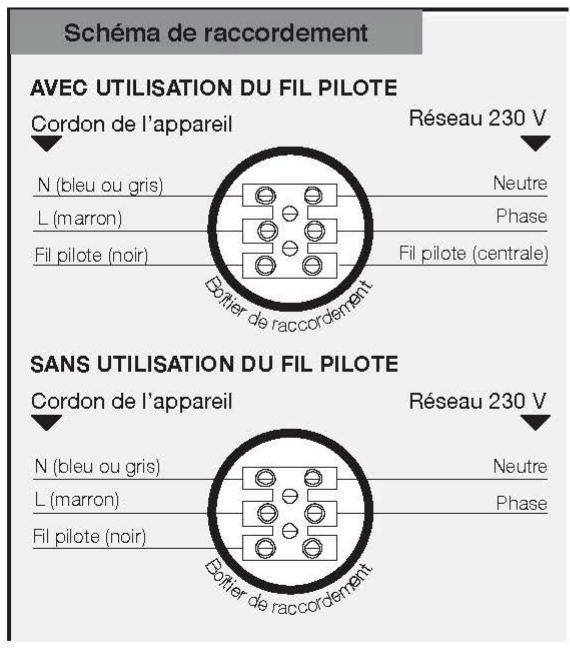

RESPECTER LE SENS DE BRANCHEMENT: MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE

Le fil noir ne doit enaucun cas etre raccordéaune borne de terre ou au fil VERT /JAUNE.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort		0 Volt
Eco		230 Volts
Hors-gel		115 Volts négatif
Arrêt Chauffage		115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessus, mesurés par rapport au Neutre.

Vouaurez besoin de :

• Pour monter votre apparéil ( éléments non fournis)

1 perceuse/visseuse

1 tournevis cruciforme

Chevilles et Visserie (suivant votre support mural)

• Pour le raccordement électrique ( éléments non fournis)

1 tournevis plat

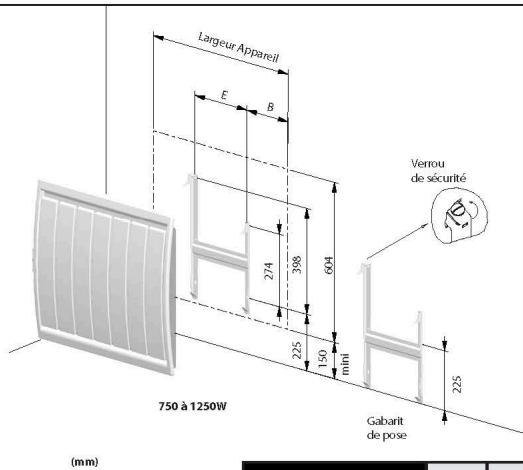

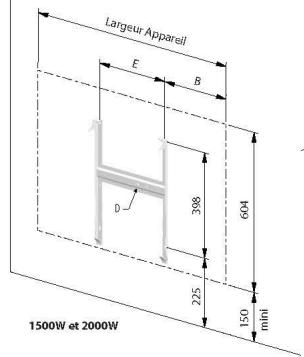

Fig. C | Modèle Horizontal

PUISSANCES	750W	1000W	1250W	1500W	2000W
Largeur Appareil (mm)	455	621	704	870	1202
B (mm)	157.5	190.5	232	285	326
E (mm)	140	240	240	300	550

• Pour facilitier l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage, la fixation inférieure du dosseret.

• Choix de la cheville en fonction de la nature de votre mur et du poids de l'appareil.

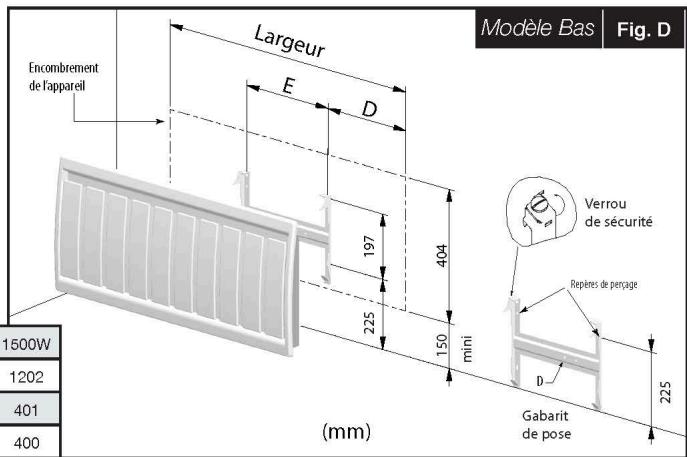

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de sécurité dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.C).

• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C).
• Positionner l'appareil sur le dosseret.

• Verrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de sécurité dans le sens inverse des aiguilles d'une montre (Fig. C).

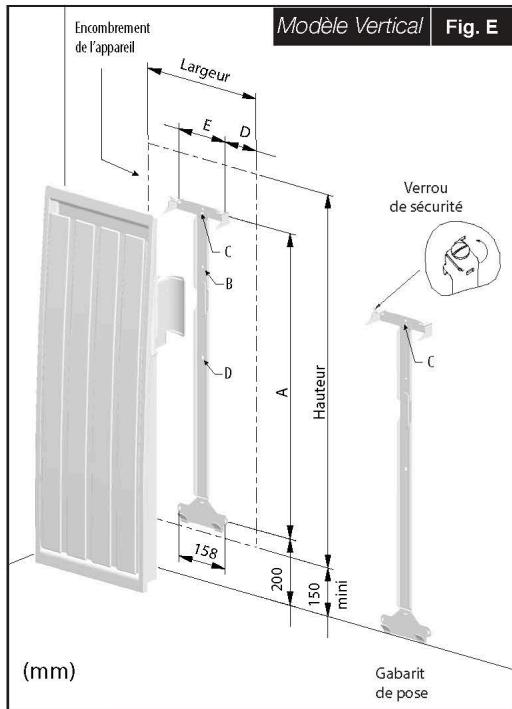

• Deverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens des aiguilles d'une montre puis 0ter le dosseret de l'appareil (Fig.E).

• Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer le trou (Rep. C Fig. E).
• Placer le trou du dosseret (Rep. B Fig. E) au niveau de la trace precedement repérée sur le mur (Rep. C Fig. E). Pointez les trou des pattes inférieures et supérieures. Percez aux diamètres appropriés aux chevilles et vis.
  Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm) - Fig. E
• Positionner l'appareil sur le dosseret.
• Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre (Fig. E).

PUISSANCES	1000W	1500W	2000W
Largeur Appareil (mm)	373	373	456
Hauteur (mm)	1050	1485	1485
D (mm)	106,5	106,5	108
E (mm)	160	160	240
A (mm)	859,5	1294,5	1294,5

Pour un meilleur Maintien de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur chaque montant du dosseret (Rep. D Fig.C/D/E). Il est recommandé d'utiliser des rondelles pour améliorer la tenue du dosseret.

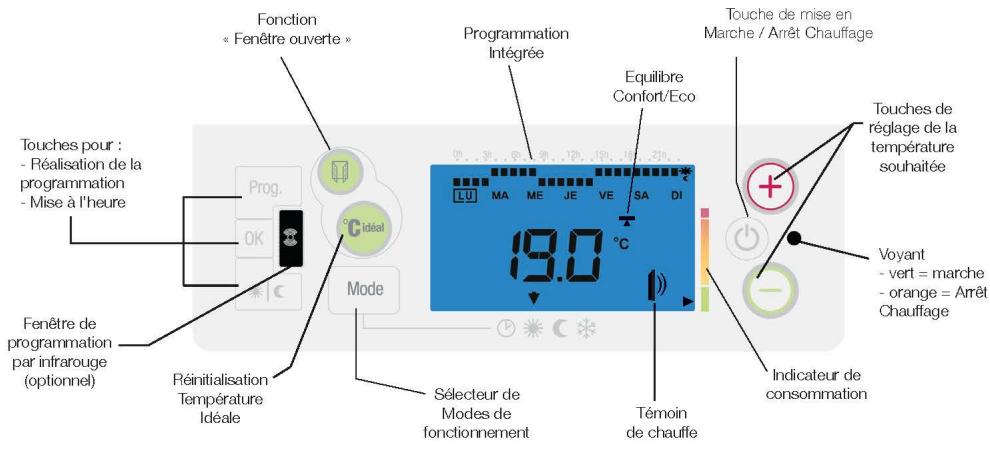

Bouton 0/1: interrupteur Marche/Arrêt, situé sur le côte du boîtier de commande (pour l'arrêt complet de l'appareil, notamment en étée).

Veillez à enlever la pellicule de protection du boitier de commande.

5.1 - Mise en marche / Arrêtchauffage de l'appareil :

Pour la mise en marche de l'appareil, ne pas oublier demettre l'interrupteur situé sur le coto du boitier de commande, sur la position 1 en position basse.

Pour la mise en marche, appuyer sur l'écran affiche la température de Confort: 19.0^ .

Pour l'arrêt chauffage, appuyer sur l'écran s'éteint.

Unvoyant“orange”vousindiquequeI'appareilestoujoursous tension.

• L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.
• Le témoin de chauffe 1) vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoin de chauffe.

5.2 - Mode Confort / Réglage de la température de consigne :

Appuyer sur (+) ou (- , pour augmenter ou diminuer la température de consigne souhaïée de 0,1 en 0,1^ .

Pour que la température se stabilise à la valeur souhaïée, fermer les portes de la pierce.

5.3 - Le selecteur de MODE :

Effectuer des appuis successifs sur Mode

Le sélecteur de mode vous permet de sélectionner 5 fonctions.

VOUS SOUHAITEZ	APPUER SUR	UTILISEZ LA FONCTION	L'ECRAN AFFICHE
Maintenir la pièce à une température Confort.	Mode	CONFORT	19.0°C © C
Maintenir la pièce à une température Economique.	Mode	ÉCONOMIQUE	ECO © C
Maintenir la pièce à une température Hors Gel.	Mode	HORS-GEL	HG © C
Applicer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	Mode 3s*	PROGRAMMATION « AUTO »	19.0°C AUTO © C
Applicer votre programme défini dans la programmation intégrée		PROGRAMMATION INTEGREE	19.0°C © C

• L'appui 3s sur la touche Mode permit d'alterner entre la programmation «AUTO» et la programmation «INTEGREE

5.4 - Mode Programmation :

Appuyer successivement sur Mode jusqu'à ce que le symbole «AUTO» s'affiche.

Note:Lappui 3s sur la touche Mode permet d'alterner entre la programmation AUTO et la programmation INTEGREE

Ce mode permet le fonctionnement automatique (par fil pilote) de votre apparéil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie.

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAUFFAGE	OFF C@C@	Arrêt instantané du chauffage
Eco.	ECO C@C@	Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votre CHOIX.
Conf-1	F-1 C@C@	Abaissement de la température de 1°C par rapport à la position Confort.
Conf-2	F-2 C@C@	Abaissement de la température de 2°C par rapport à la position Confort.
Hors Gel	H5 C@C@	Maintient la température de la piece afin d'éviter tout risque de gel.

PARTICULARITÉS

Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tariffication sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
19,0°C	HF	OFF
ECo
HG

5.5 - VERROUILLAGE PARENTAL : O-m

Appuyez sur + et - jusqu'à l'affichagedu symbole 0-n

Si vous appuyez sur n'importe qu'elle touche du clavier, I'écran affiche

Le clavier est verrouillé et aucune action n'est possible.

Pour supprimer le verrouillage, appuyez sur + et - jusqu'à la disparition du symbole

Cette fonction verrouille toute manipulation du boitier de commande quelque soit le mode pour éviter son déreglement, notamment par un enfant.

5.6 - Les fonctions économiques :

5.6.1- Mode Economique « ECO »:

Appuyez successivement sur Mode jusqu'à ce que le mode Economique «ECO» s'affiche.

Pour visualiser la consigne ECO, appuyez brièvement sur

+ou-

Pour modifier la température ECO :

appuyez sur Mode 3s jusqu'à ce que la consigne ECO clignote.

Appuyer sur + ou - pour modifier.

Pour valider, appuyez sur Mode.

En cas d'absence de courte durée (+ de 2h), il est conseilé pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la piece de 3,5^ environ par rapport à la température de consigne.

Appuyez succesivement sur Mode jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode de fonctionnement économique. Il permet de maintainir la température de la piece à environ 7^ .

5.6.3 - Détector de Fenêtre ouverte :

Pour activer ou désactiver la fonction, appuyer sur jusqu'à ce que le symbole s'affiche ou disparaisse.

Si une détention s'est produit, appuyer sur pour réinitialiser la fonction.

Cette fonction coupe automatiquement le chauffage en cas de détction d'une baisse de température dans la pierce (Ex: une fenêtre ou une porte ouverte). Levoyant vert et le symbole clignotent et indiquent que l'appareil ne chauffe plus.

5.6.4 - L'indicateur de consommation :

C'est un indicateur comportemental qui vous renseignes si votre réglage et l'utilisation de votre apparéil sont économiques ou non :

• ≤ 19^ (indicateur vert) = economique
• ≥ 24^ (indicateur rouge) = moins économique.

Pour une bellemeur harmonie de vretre rythme de vie, il est consellé de laisser la température de consigne à 19.oC.

5.6.5 - Température ideale :

Réinitialisation :

Appuyer brièvement sur C pour réinitialiser le mode de fonctionnement standard (Usine):

• Reglage du mode ECO à 15,5°C
  -Réglage du mode CONFORT à 19°C
• Retour automatique au mode de fonctionnement en cours

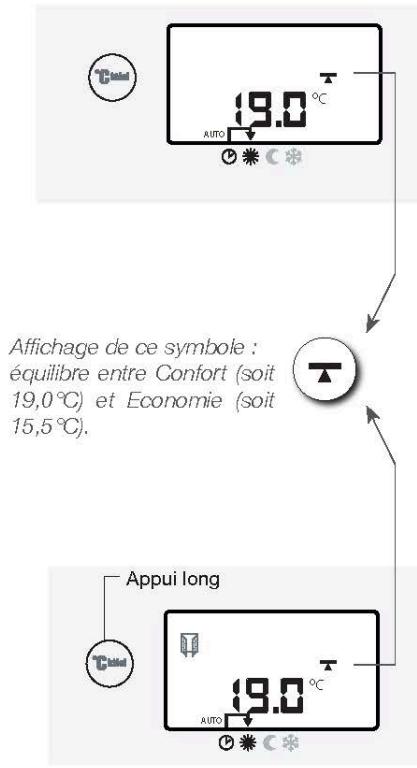

Optimisation de la consommation :

Appuyer 3s sur pour paramétre le fonctionnement et faire un maximum d'économie d'énergie:

• Réglage du mode ECO à 15,5°C
• Reglage du mode Confort à 19^
• Activation de la fonction Fenetre ouverte
• Activation du mode Programmation «Auto»

Cette touche permet qu'elles soit la consigne en cours, de réinitialiser les réglages et optimierer toute consommation d'énergie.

5.6.6 -La programmation intégrée :

«Les programmes pré-enregistrés ou à personneliser»

• Le boîtier de commande est conçu avec un programme initial pré à fonctionner par défaut ou avec votre propre programme personnelé.

Pour cela :

• Le programme initiaI par défaut (réglage usine).

• Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous devez régler l'heure et le jour de votre apparéil (réglage usine 00:00). Pour cela, reportez-vous au sous-chapitre 5.8 réglage de l'horloge.
• En cas de coupure de courant supérieure à 24 heures, vous doivent aussi remettre à l'heure libre votre(APpeuil).

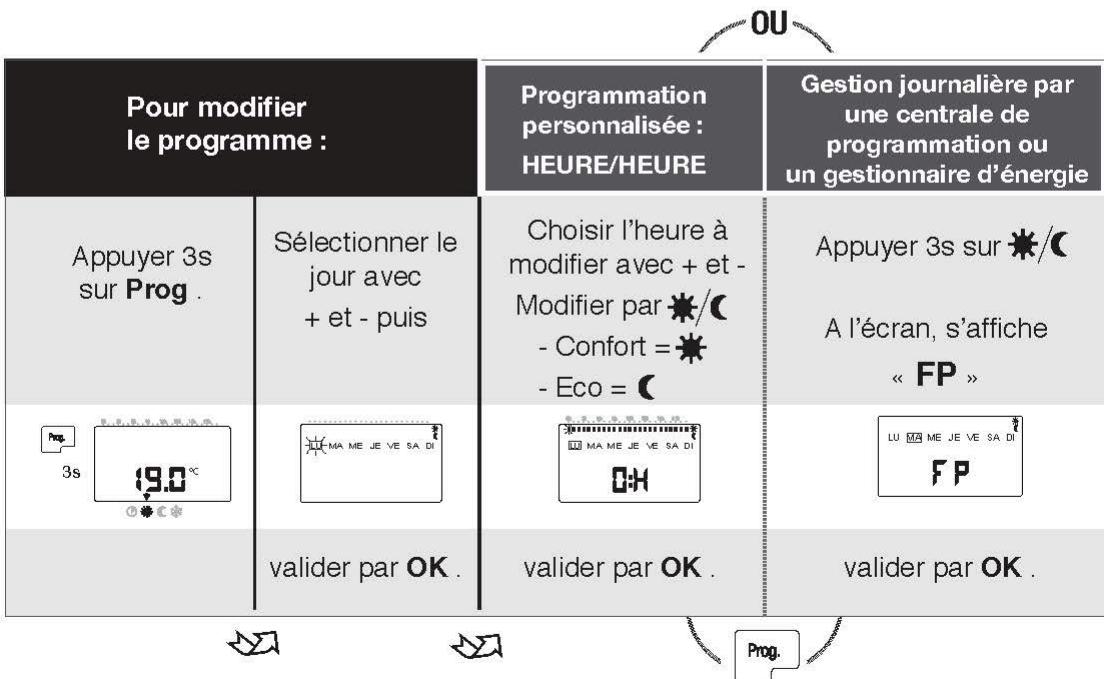

b) Modifications des programmes : «Heure/Heure» ou «FP»

Copied'unprogramme sur un autre jour :

Appuyer pendant 3s sur Prog .

Selectionner le jour à copier avec + et - puis valider par OK.

Vérifier si le programme correspond à votre besoin puis valider par OK.

Positionnez vous sur le jour où vous souhaitez copier ce programme.

Appuyer 3s sur OK : le programme est recopié.

Validator par OK.

Selectionner un autre jour ou sortir par Prog.

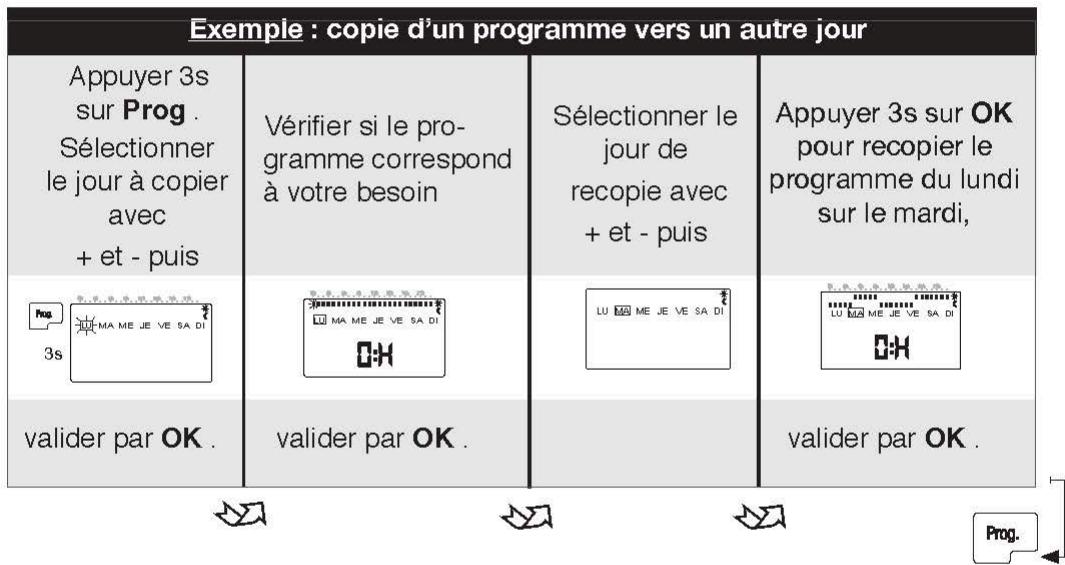

Exemple: copie d'un programme vers un autre jour

Pour sortir :
Appuyer sur Prog.

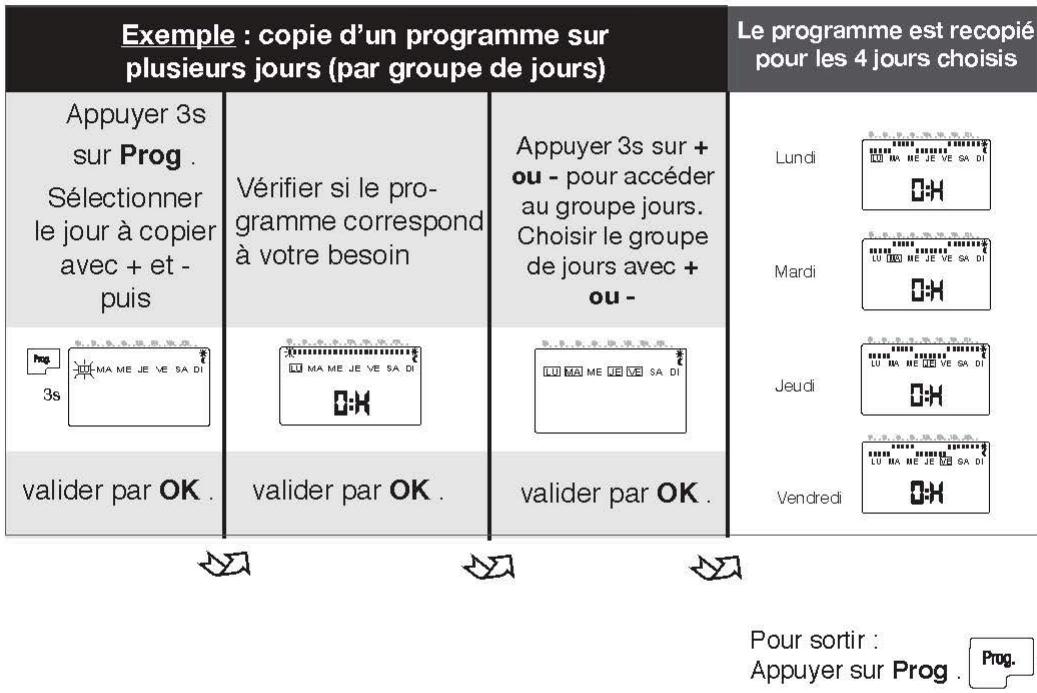

Copie d'un programme sur plusieurs jours (groupe jours) :

Il existe 4 groupes de jours :

Lundi - Mardi - Mercredi Jeudi - Vendredi - Samedi - Dimanche

Lundi - Mardi - Mereredi Jeudi - Vendredi -

Lundi - Mardi Jeudi - Vendredi

Samedi - Dimanche

Appuyer pendant 3s sur Prog.

Selectionner le jour à copier avec + et - puis valider par OK.

Vérifier si le programme correspond à votre besoin puis valider par OK.

Appuyer 3s sur la touche + ou - pour acceder aux groupes jours.

sLECTIONner le groupe jours avec ^+ ou-.

Verifier en appuyant sur OK pour que la copie soit effective.

Appuyer sur Prog pour sorting.

■ Envoi de la programmation intégrée, par fil pilote, vers d'autres apparéils :

Pour activer ou désactiver la fonction, appuyer pendant 10s sur Prog et / jusqu'à ce que le symbole «FP» s'affiche ou disparaisse.

Cette fonction vous permet de transmettre, sur le fil pilote, la programmation intégrée que vous avez définitie. Vous pouvez ainsi:gérer les autres appareils.

5.7 - AFFICHAGE DE L'HEURE :

Appuyer sur OK pour afficher l'heure en cours.

5.8 - MISE AL'HEURE DE L'HORLOGE, DE L'ANNEE, DU MOIS ET DU JOUR :

• Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous doivent regardier l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 24 heures, vous nevez aussi remettre à l'heure libre votre apparéil.
• Dès le réglage de l'année, la gestion est automatique pour le passage heures d'été/heures d'hiver. Pour annuler ce réglage,mettre l'année sur 00 00.

A- Réglage de l'heure :

Appuyer pendant 3s sur la touche PROG pour entrer dans le menu de programmation.

Appuyer une 2ème fois pendant 3s sur la touche PROG pour permettre la mise à l'heure de l'horloge, de la date et année.

L'heure s'affiche en clignotant. Modifier l'heure avec les touches ^+ et - Valider avec la touche OK.

Modifier les minutes avec les touches ^+ et- Valider avec la touche OK.

L'année s'affiche en clignotant. Modifier l'année avec les touches ^+ et - Valider avec la touche OK.

Le mois s'affiche en clignotant. Modifier le mois avec les touches + et -, valider avec la touche OK.

Le jour s'affiche en clignotant. Modifier le jour de la semaine avec les touches + et -

Verifier par la touche OK.

5.9 - VERROUILLAGE ET PARAMETRAGE DES FONCTIONS ANNEXES :

Ce mode vous permet de verrouiller ou de déverrouiller certaines options et régler certains paramètres.

Eteindre puis appuyer sur les touches Mode et pendant 3 seconds.

Une fois que l'écran affiche nol, appuyer alors sur la touche pendant 3 secondes, le premier écran de paramètre apparait.

Pour passer d'un paramétrage à l'autre, appuyer sur la touche Mode

Ecran de parametrage	Signification	Choix avec les touches + ou -	Résultat obtenu
	Rétroéclairage de l'écran permanent ou limité à 15 secondes après la的最后一 fois manipulation	I	Rétroéclairage 15 secondes
		O	Rétroéclairage permanent
	Affichage de la température en degré Celsius ou en degré Fahrenheit	°C	Unité de degré Celsius
		°F	Unité de degré Fahrenheit
	Encadrement de consigne : Lorsque cette fonction est activée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou diminuer cette température de +/-2°C	I	Encadrement activé
		O	Encadrement désactivé

Retour au mode utilisateur

6 CONSEILS -ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.

Recommendations et conseils

Si vous installation est equipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dés rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

Exceptionnellement, il peut s'avérer que, dans certaines conditions, il y ait un écart de température entre l'affichage sur l'écran de votre apparéil et celui de votre thermomètre. Dans ce cas, il est possible d'harmoniser ces 2 affichages. Pour cela :

Le thermostat étant sur mode CONFORT, appuyer 3s sur Mode, deux cas peuvent seprésenter :

1 - Soit l'affichage de la température de consigne clignote : l'harmonisation est alors possible.

• Modifier avec les touches + et -
• Validator par le sélecteur MODE

2 - Soit affichage du symbole "harmonisation est impossible.

Note: Si aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale.

Ce réglage ne peut être réalisé que si votre apparéil est régle entre 17 et 23^

Toutes les portes et les fenêtres doivent être fermées.

Attendre la stabilisation de la température dans la piece (au moins 6h) et éviter autant que possible les allées et venues dans la piece.

Le thermomètre de contrôle doit être placé au milieu de la piece à 1m20 du sol. Ne pas le poser sur un meuble.

- Autres diagnostics :

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	■ S'assurer que le tímoin d'état de fonction est allumé.	■ Appuyer successivement sur Mola jusqu'à ce que la position comport s'affiche.
	■ S'assurer que la fonction fenêtre ouverte n'est pas activée et qu'une fenêtre ou une porten'est pas ouverte dans la pièce.	■ Réinitialiser la fonction en appuyant sur et fermer la porte ou la fenêtre.
	■ Le tímoin d'état de fonction est allumé, le tímoin de chauffe est étient.	■ Vérifier la valeur de la consigne. La température ambiente ne nécessite pas de chauffer. L'appareil est en ECO ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
	■ Le voyant de marche / arrêt chauffage ne s'allume pas.	■ S'assurer que les disjoncteurs d'installation sont enclenchés.
L'appareilchauffe toutle temps	■ Vérifier que le réglage de la température n'a pas été modifié.■ Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et près d'un local non chauffé, ou dans un courant d'air.	■ Régler de nouveau la température.■ Fermer la porte,mettre le local en chauffe ou supprimer le courant d'air.
L'appareilne suit pas lesordres deprogrammation	■ Vérifier qu'il est en mode programmation■ Vérifier la programmation	■ Mettre en mode programmation■ Réaliser la programmation
DANS TOUS LES AUTRES CAS,CONTACTEZ UNE PERSONNE QUALIFIÉE

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

NF LCIE ELECTRICIDE PERFORMANCA	Cette marque de conformité, dérivée par le L.C.I.E (Laboratoire Central des Indus- tries Electriques) garantit les performances de ces apparciels qui respectent les normes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en vigueur.
Cat. C	Les apparciels portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
NF LCIE ELECTRICIDE	Cette marque de conformité, dérivée par le L.C.I.E (Laboratoire Central des Industries Electriques) garantit que ces apparciels respectent l'ensemble des normes de sécurité en vigueur.
CE	L'apposition de cette marque par le fabricant garantit que l'apparil respecte les direc- tives communautaires européennes de sécurité (directive basse tension- dtb) et com- patibilité electromagnétique (CEM).
classse II □	Appareil de classe 2 : signifie que l'apparil est à double isolation et ne doit donc pas etre raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'apparil contre la pénétration des corps so- lides et liquides
IK....	Indice de résistance aux chocs de l'enveloppe de l'apparil.

LES DECHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DECHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

-La refereonce complete de I'appareil et son indice de fabrication (rep.A) a préciser pour le SAV.
- Sa puissance en Watt (rep. B).
- Les certificates de conformités (rep. E-C-D-F).
- N^ du constructeur (rep X).

La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retard des pièces, celles-ci doivent être expédées franco de port et d'emballage dans les 15 jours. Les frais de demontage et de remontage ne peuvent enaucun cas être à titre de dommages et intérêts pour quelsque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé que la charge d'installation des apparéils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anomal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de néligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant àquelque moment et pourquelque cause que ce soit, la responsabilité du constructeur est limitee a son personnel propre et a sa fourniture

CONTESTATION :

Dans le cas de contestation, quels que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

BON DE GARANTIE

TYPE:
PUISSANCE:
DATE DE
FABRICATION:
DATE DE
MISE EN SERVICE:

Cachet

Cet apparéil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
