Type de produit	Récepteur RF pour radiateur électrique
Marque	AIRELEC
Modèle	A689751
Alimentation	230 V +10% -15%, 50 Hz
Consommation électrique	50 mA max (fil pilote inclus)
Fréquence de réception	433,92 MHz
Indice de protection	IP24 (récepteur dans le radiateur)
Classe d'isolation	II
Ordres de pilotage	Confort, Eco, Eco -1 °C, Eco -2 °C, Arrêt, Hors-gel
Nombre de zones	Jusqu'à 3 (via programmateur RF)
Type de liaison	Sans fil RF (433,92 MHz)
Bouton de configuration	Oui (poussoir multifonction)
Voyant lumineux	Indicateur d'état : éteint (non configuré), clignotant (config.), allumé (configuré), clignotement rapide (défaut)
Mémoire de configuration	Oui, conservée après coupure de courant (sauf perte accidentelle)
Dérogation manuelle	Possible via sélecteur du radiateur (positions CONF, ECO, HORS-GEL, ARRET, PROG)
Mise en œuvre	Simple installation sans pile, commuter sélecteur radiateur sur PROG
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon doux et sec
Sécurité	Classe d'isolation II, IP24
Garantie	2 ans contre vices de fabrication
Service après-vente	8 rue Louis Ampère, 02930 LAON

FOIRE AUX QUESTIONS - A689751 AIRELEC

Comment installer le récepteur RF A689751 ?

L'installation est simple : le récepteur ne nécessite pas de pile. Commutez le sélecteur de fonction du radiateur sur PROG, puis placez le récepteur dans son logement. Il est alors prêt à fonctionner.

Comment établir un lien entre le récepteur et le programmateur ?

Sur le récepteur, appuyez plus de 3 secondes sur le bouton poussoir jusqu'à ce que le voyant clignote lentement. Sur le programmateur, positionnez le commutateur sur CONF, puis appuyez sur la touche + (zone 1), - (zone 2) ou MODE (zone 3) pendant plus de 3 secondes. Le voyant s'arrête de clignoter pour confirmer le lien.

Comment effacer un lien existant ?

Appuyez sur le bouton poussoir du récepteur pendant plus de 10 secondes. Le voyant clignote d'abord lentement, puis s'éteint. Relâchez le bouton : le lien est effacé et la sortie passe en mode Hors-gel.

Que faire si le voyant clignote rapidement (10 fois par seconde) ?

Cela indique un défaut de fonctionnement : le récepteur n'a reçu aucun ordre du programmateur pendant 4 heures consécutives. Il passe alors en mode Hors-gel. Vérifiez la liaison avec le programmateur et rétablissez le lien si nécessaire.

Que faire si le voyant est éteint ?

Un voyant éteint signifie que le récepteur n'est pas configuré. Vous devez établir un lien avec un programmateur en suivant la procédure décrite dans la notice.

Comment utiliser la dérogation manuelle sur un radiateur ?

Pour forcer un radiateur dans un mode spécifique, commutez son sélecteur de fonctions sur CONF (Confort), ECO (Economique), HORS-GEL ou ARRET. Pour revenir au mode programmé, remettez le sélecteur sur PROG. Cette dérogation ne concerne que le radiateur concerné.

Quelle est la consommation électrique du récepteur ?

La consommation maximale est de 50 mA (fil pilote inclus) sous 230 V, 50 Hz.

Quelle est la portée du signal RF ?

La fréquence de réception est de 433,92 MHz. La portée typique en intérieur est d'environ 30 mètres, mais peut varier selon les obstacles.

Combien de zones de chauffage peut-on gérer ?

Le récepteur peut être configuré pour fonctionner dans l'une des 3 zones gérées par le programmateur RF. Chaque zone peut avoir plusieurs récepteurs.

Que se passe-t-il en cas de coupure de courant ?

Si la coupure dépasse 200 ms, le récepteur passe en mode Hors-gel jusqu'à la prochaine réception d'ordre. La configuration est normalement conservée, mais une perte accidentelle est possible. Dans ce cas, le voyant s'éteint et il faut rétablir le lien.

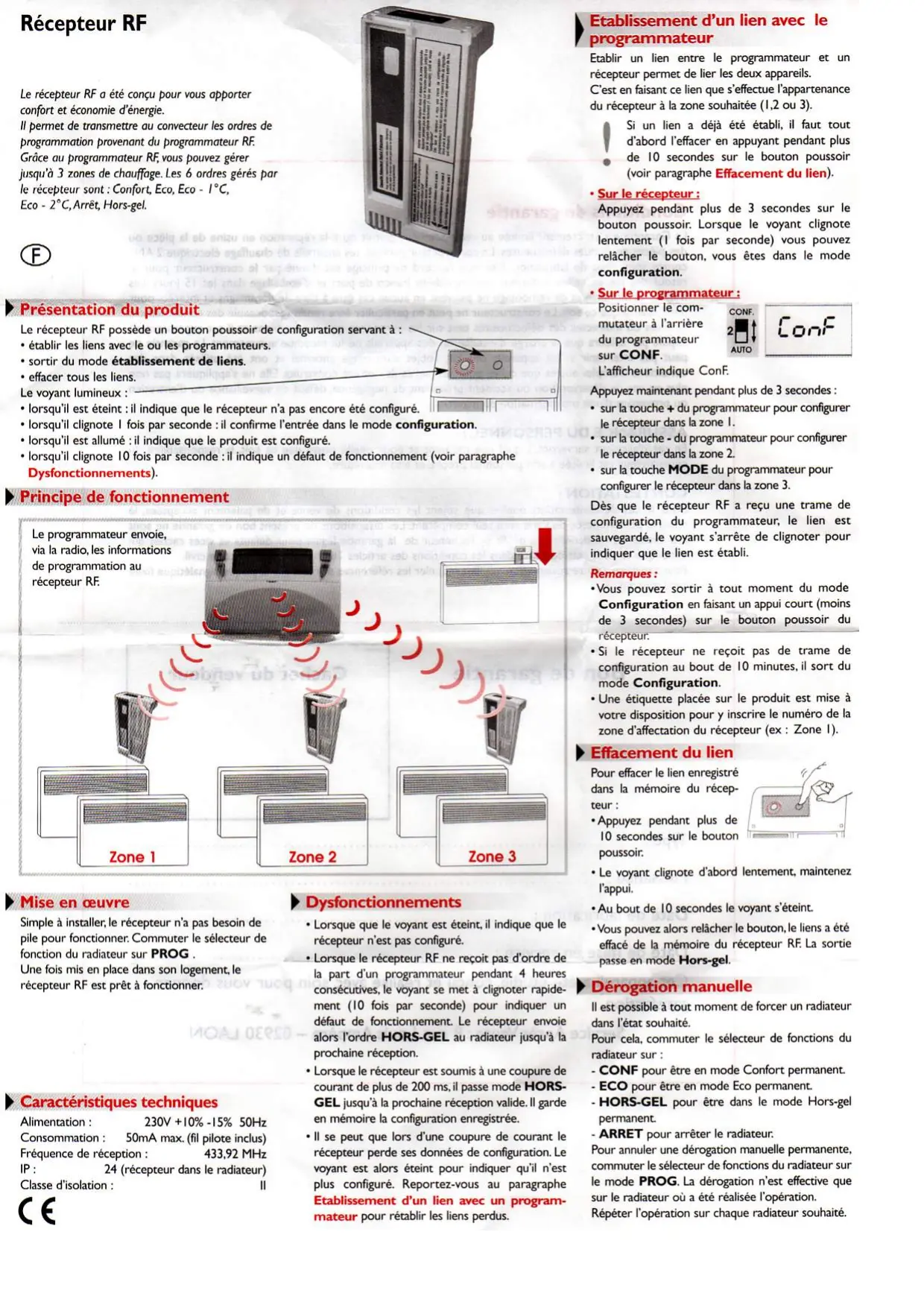

MODE D'EMPLOI A689751 AIRELEC

Le récepteur RF a été conçu pour vous apporter confort et économie d'énergie. Il permet de transmettre au convecteur les ordres de programmation provenant du programmateur RF. Grâce au programmateur RF, vous pouvez gérer jusqu'à 3 zones de chauffage. Les 6 ordres gérés par le récepteur sont : Confort, Eco, Eco-1°C, Eco-2°C, Arrêt, Hors-gel.

Présentation du produit

Le récepteur RF possède un bouton poussoir de configuration servant à :

• établir les liens avec le ou les programmateurs. sortir du mode établissement de liens. effacer tous les liens.

Le voyant lumineux :

• lorsqu'il est éteint : il indique que le récepteur n'a pas encore été configuré.
• lorsqu'il clignote 1 fois par seconde : il confirme l'entrée dans le mode configuration.
• lorsqu'il est allumé : il indique que le produit est configuré.
• lorsqu'il clignote 10 fois par seconde : il indique un défaut de fonctionnement (voir paragraphe Dysfonctionnements).

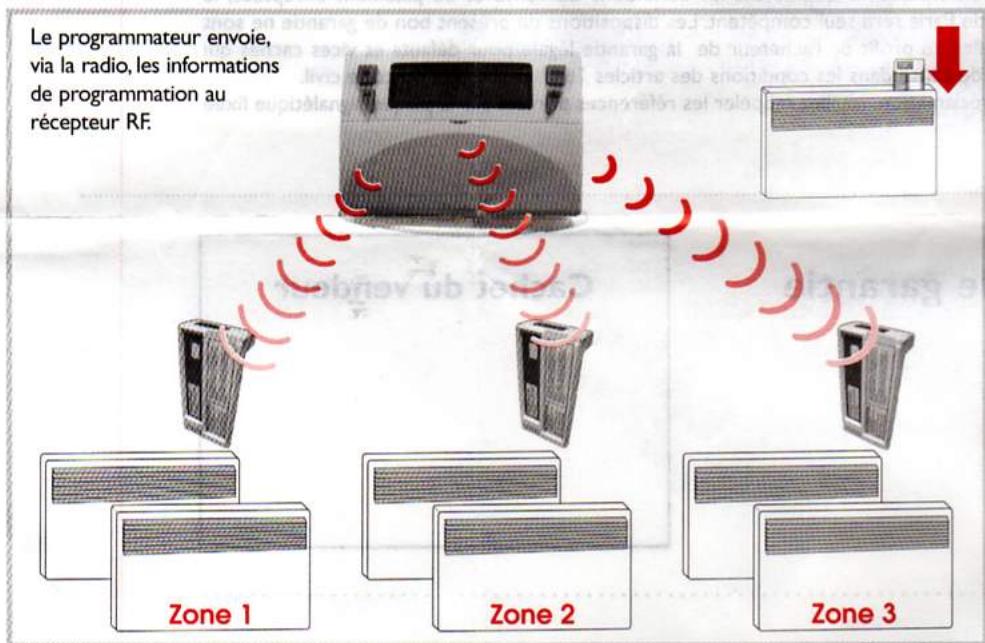

Principe de fonctionnement

Mise en œuvre

Simple à installer, le récepteur n'a pas besoin de pile pour fonctionner. Commuter le sélecteur de fonction du radiateur sur PROG.

Une fois mis en place dans son logement, le récepteur RF est prêt à fonctionner.

▷ Caractéristiques techniques

Alimentation : 230V +10% -15% 50Hz Consommation : 50mA max. (fil pilote inclus) Fréquence de réception : 433,92 MHz IP : 24 (récepteur dans le radiateur) Classe d'isolation : II

Dysfonctionnements

Lorsque le voyant est éteint, il indique que le récepteur n'est pas configuré. Lorsque le récepteur RF ne reçoit pas d'ordre de la part d'un programmateur pendant 4 heures consécutives, le voyant se met à clignoter rapidement (10 fois par seconde) pour indiquer un défaut de fonctionnement. Le récepteur envoie alors l'ordre HORS-GEL au radiateur jusqu'à la prochaine réception. Lorsque le récepteur est soumis à une coupure de courant de plus de 200 ms, il passe en mode HORS-GEL jusqu'à la prochaine réception valide. Il garde en mémoire la configuration enregistrée. - Il se peut que lors d'une coupure de courant le récepteur perde ses données de configuration. Le voyant est alors éteint pour indiquer qu'il n'est plus configuré. Reportez-vous au paragraphe "Établissement d'un lien avec un programmateur" pour rétablir les liens perdus.

Établissement d'un lien avec le programmateur

Établir un lien entre le programmateur et un récepteur permet de lier les deux appareils.

C'est en faisant ce lien que s'effectue l'appartenance du récepteur à la zone souhaitée (1, 2 ou 3).

Si un lien a déjà été établi, il faut tout d'abord l'effacer en appuyant pendant plus de 10 secondes sur le bouton poussoir (voir paragraphe "Effacement du lien").

Sur le récepteur :

Appuyez pendant plus de 3 secondes sur le bouton poussoir. Lorsque le voyant clignote lentement (1 fois par seconde), vous pouvez relâcher le bouton, vous êtes en mode configuration.

Sur le programmateur :

Positionner le commutateur à l'arrière du programmateur sur CONF.

L'afficheur indique ConF.

Appuyez maintenant pendant plus de 3 secondes :

• sur la touche + du programmateur pour configurer le récepteur dans la zone 1.
• sur la touche - du programmateur pour configurer le récepteur dans la zone 2.
• sur la touche MODE du programmateur pour configurer le récepteur dans la zone 3.

Dès que le récepteur RF a reçu une trame de configuration du programmateur, le lien est sauvegardé, le voyant s'arrête de clignoter pour indiquer que le lien est établi.

Remarques :

• Vous pouvez quitter à tout moment le mode Configuration en faisant un appui court (moins de 3 secondes) sur le bouton poussoir du récepteur.
• Si le récepteur ne reçoit pas de trame de configuration au bout de 10 minutes, il sort du mode Configuration.
• Une étiquette placée sur le produit est mise à votre disposition pour y inscrire le numéro de la zone d'affectation du récepteur (ex : Zone 1).

Effacement du lien

Pour effacer le lien enregistré dans la mémoire du récepteur :

• Appuyez pendant plus de 10 secondes sur le bouton poussoir. Le voyant clignote d'abord lentement, maintenez l'appui.
• Au bout de 10 secondes, le voyant s'éteint.
• Vous pouvez alors relâcher le bouton, le lien a été effacé de la mémoire du récepteur RF. La sortie passe en mode Hors-gel.

Dérogation manuelle

Il est possible à tout moment de forcer un radiateur dans l'état souhaité.

Pour cela, commuter le sélecteur de fonctions du radiateur sur :

• CONF pour être en mode Confort permanent.
• ECO pour être en mode Eco permanent. HORS-GEL pour être dans le mode Hors-gel permanent.
• ARRÊT pour arrêter le radiateur.

Pour annuler une dérogation manuelle permanente, commuter le sélecteur de fonctions du radiateur sur le mode PROG. La dérogation n'est effective que sur le radiateur où a été réalisée l'opération.

Répéter l'opération sur chaque radiateur souhaité.

Conditions de garantie

La garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant à quelque moment et pour quelque cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

CONTESTATION :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Bon de garantie

Cachet du vendeur

Type :

Puissance :

Date de fabrication :

Date de mise en service :

Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner satisfaction.

Service Après-Vente : 8 rue Louis Ampère - 02930 LAON
