A689750 - Programmateur de chauffage électrique AIRELEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur de chauffage électrique
Marque	AIRELEC
Modèle	A689750
Dimensions (L × l × h)	120 × 82 × 35 mm
Alimentation	2 piles alcalines 1,5 V LR6
Autonomie des piles	Environ 2 ans
Fréquence d'émission	433,92 MHz
Portée radio	75 m en champ libre, 3 étages dans habitat typique
Nombre de zones	3
Programmes prédéfinis	P1, P2, P3 (non modifiables)
Programme personnalisable	P4 (libre)
Modes de température	Confort, Économique, Hors-gel
Changement automatique été/hiver	Oui (réglable via commutateur)
Indice de protection	IP30
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Humidité maximale	95 % à 40 °C
Indice de résistance aux chocs	IK03
Garantie	2 ans contre vices de fabrication
Installation	Sur socle (pose libre) ou fixation murale
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Témoin d'usure des piles ; remplacer en moins de 2 minutes pour conserver la configuration
Pièces détachées et réparabilité	Piles remplaçables (LR6) ; pas d'autres pièces détachées mentionnées

FOIRE AUX QUESTIONS - A689750 AIRELEC

Comment régler la date et l'heure sur le programmateur ?

Abaissez le capot et appuyez sur la touche RESET avec une pointe de stylo. Utilisez les touches + et - pour régler l'année, le mois, le jour et l'heure. Validez chaque étape avec OK. Le produit passe ensuite en mode automatique.

Comment établir un lien entre le programmateur et un récepteur RF ?

Sur le récepteur, appuyez plus de 3 secondes sur le bouton poussoir jusqu'à ce que le voyant clignote lentement. Sur le programmateur, placez le commutateur arrière sur CONF, puis appuyez plus de 3 secondes sur la touche + (zone 1), - (zone 2) ou MODE (zone 3). Le voyant du récepteur s'arrête de clignoter lorsque le lien est établi. Repositionnez le commutateur sur AUTO.

Comment effacer un lien existant entre le programmateur et un récepteur ?

Appuyez pendant plus de 10 secondes sur le bouton poussoir du récepteur. Le voyant clignote d'abord lentement, puis s'éteint après 10 secondes. Relâchez le bouton : le lien est effacé et la sortie passe en mode Hors-gel.

Quels sont les programmes prédéfinis et comment fonctionnent-ils ?

Les programmes P1, P2 et P3 sont pré-enregistrés et non modifiables. P1 : confort de 6h à 23h, économique de 23h à 6h. P2 : confort de 6h à 8h30 et de 16h30 à 23h, économique le reste. P3 : confort de 6h à 8h30, de 11h30 à 13h30 et de 16h30 à 23h, économique ailleurs.

Comment créer un programme personnalisé P4 ?

En mode automatique, sélectionnez la zone avec + ou -, puis appuyez sur MODE jusqu'à voir Prog. Choisissez le jour avec JOUR 1-7, sélectionnez P4 avec PROG P1-P4. Utilisez + et - pour parcourir les 48 demi-heures et définir les périodes confort (les thermomètres s'allument). Validez avec OK. Le programme s'applique au jour choisi.

Comment utiliser le mode absence prolongée vacances ?

Appuyez sur la touche I. Le jour 01 clignote. Pour un forçage hors-gel permanent, appuyez une fois sur -, l'affichage Forc clignote, validez avec OK. Pour une durée définie (1 à 99 jours), réglez les jours avec + et -, puis validez avec OK. Le programmateur revient automatiquement en mode Auto à la fin.

Que faire lorsque le témoin d'usure des piles s'allume ?

Remplacez les piles par 2 piles alcalines neuves LR6 en moins de 2 minutes pour ne pas perdre la configuration enregistrée. L'autonomie normale est d'environ 2 ans.

Comment effectuer une dérogation temporaire de température ?

Sélectionnez la zone avec + ou -. Un appui bref sur la touche réduit (ou confort) change la consigne pour la zone. La zone clignote pour indiquer la dérogation. Elle prend fin au prochain changement programmé ou par un appui bref supplémentaire.

Comment effectuer un forçage permanent de température ?

Sélectionnez la zone avec + ou -. Un appui long (plus de 3 secondes) sur la touche confort ou réduit force la zone à cette consigne de façon permanente. Une icône de main apparaît. Le forçage s'annule par un appui bref sur la même touche.

Que faire si le programmateur ne communique pas avec les récepteurs ?

Vérifiez que le commutateur arrière est sur CONF lors de la configuration et sur AUTO en fonctionnement normal. Assurez-vous que les piles sont en bon état. Évitez d'installer le programmateur près de surfaces métalliques (béton armé, cloisons métalliques) qui peuvent perturber la transmission radio. La portée est de 75 m en champ libre.

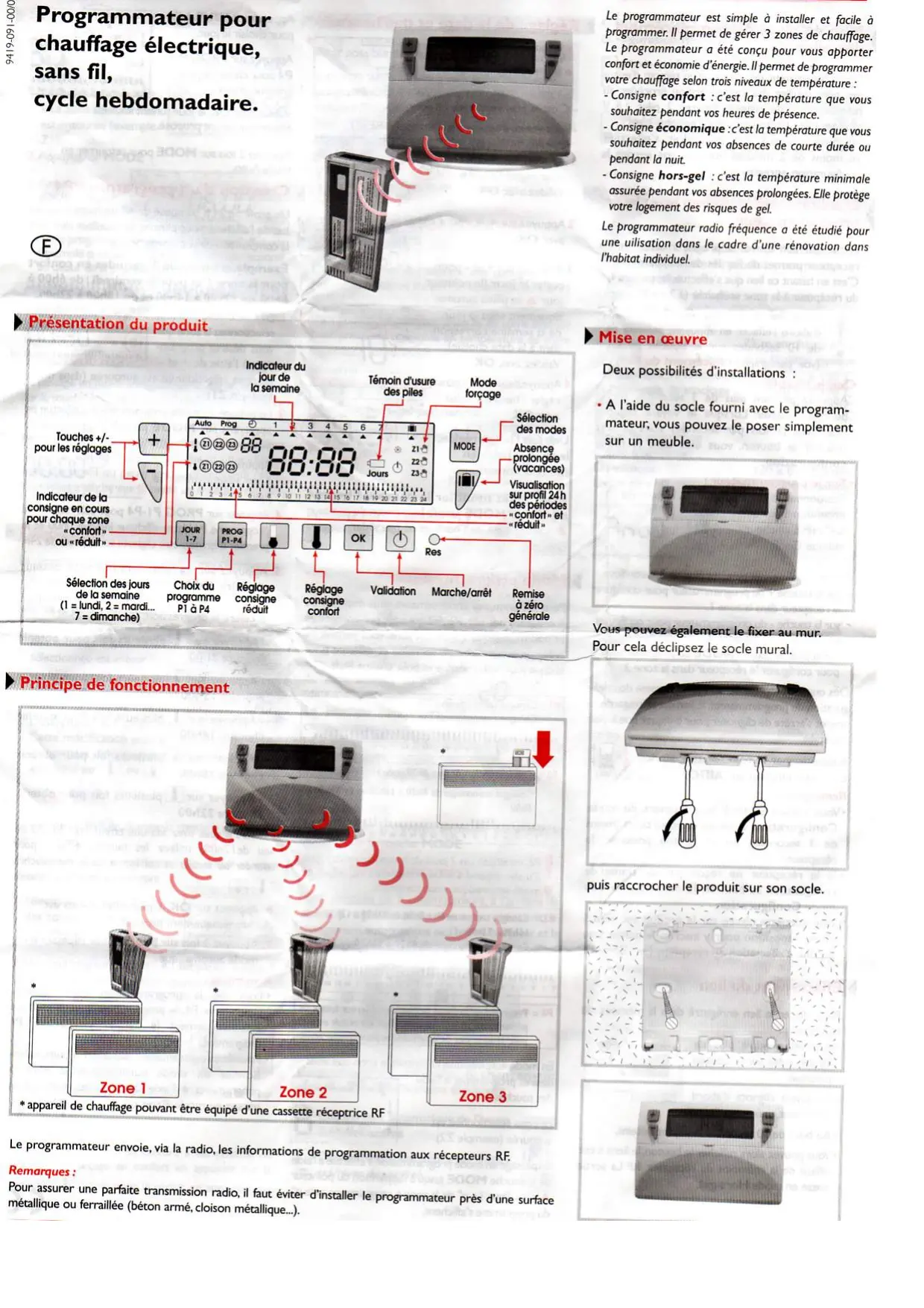

MODE D'EMPLOI A689750 AIRELEC

Programmateur pour chauffage électrique, sans fil, cycle hebdomadaire.

Présentation du produit

Principe de fonctionnement

Le programmeur envoie, via la radio, les informations de programmation aux récepteurs RF.

Remarques :

Pour assurer une parfaite transmission radio, il faut éviter d'installer le programmeur près d'une surface métallique ou ferraille (béton armé, cloison métallique...).

Le programmeur est simple à installer et facile à programmer. Il permet de gérer 3 zones de chauffage. Le programmeur a été conçu pour vous apporter confort et économie d'énergie. Il permet de programmer votre chauffage selon trois niveaux de température :

• Consigne confort : c'est la température que vous souhaitez pendant vos heures de présence.
• Consigne économique : c'est la température que vous souhaitez pendant vos absences de courte durée ou pendant la nuit.
• Consigne hors-gel : c'est la température minimale assurée pendant vos absences prolongées. Elle protège votre logement des risques de gel.

Le programmateur radio fréquenceur a été étudié pour une utilisation dans le cadre d'une rénovation dans l'habitat individuel.

Mise en œuvre

Deux possibilités d'installations :

À l'aide du socle fourni avec le programmateur, vous pouvez le poser simplement sur un meuble.

Vous pouvez aussi le fixer au mur. Pour cela, cliquez le socle mural.

puis raccrocher le produit sur son socle.

Mise en place ou remplacement des piles

Le programmateur est pourvu d'un témoin d'usure des piles, veillez dès son apparition à procéder au remplacement de celles-ci (utiliser 2 piles 1,5 V alcalines LR6). L'autonomie est d'environ 2 ans. Le remplacement des piles doit s'effectuer en moins de 2 minutes pour ne pas perdre la configuration enregistrée.

Établissement d'un lien avec le programmateur

Établir un lien entre le programmateur et un récepteur permet de lier les deux appareils. C'est en faisant ce lien que s'effectue l'appartenance du récepteur à la zone souhaitée (1, 2 ou 3)

Si un lien a déjà été établi, il faut tout d'abord l'effacer en appuyant pendant plus de 10 secondes sur le bouton poussoir (voir paragraphe Effacement du lien).

- Sur le récepteur:

Appuyez pendant plus de 3 secondes sur le bouton poussoir. Lorsque le voyant clignote lentement (1 fois par seconde) vous pouvez relacher le bouton, vous êtes dans le mode configuration.

Sur le programmeur:

Positionner le commutateur à l'arrière du

programmateur sur

CONF. L'afficheur

indique ConF.

Appuyez maintenant pendant plus de 3 secondes :

• sur la touche + du programmateur pour configurer le récepteur dans la zone 1.
• sur la touche - du programmeur pour configurer le récepteur dans la zone 2.
• sur la touche MODE du programmeur pour configurer le récepteur dans la zone 3.

Dès que le récepteur RF a reçu une trame de configuration du programmateur, le lien est sauvegardé, le voyant s'arrête de clignoter pour indiquer que le lien est établi.

Repositionner le commutateur au dos du programmeur sur AUTO.

Remarques :

• Vous pouvez sortir à tout moment du mode Configuration en faisant un appui court (moins de 3 secondes) sur le bouton pouvoir du récepteur.
• Si le récepteur ne reçoit pas de trame de configuration au bout de 10 minutes, il sort du mode Configuration.
• Une étiquette placée sur le produit est mise à votre disposition pour y inscrire le numéro de la zone d'affectation du récepteur (ex: Zone 1).

Effacement du lien

Pour effacer le lien enregistré dans la mémoire du récepteur :

• Appuyez pendant plus de 10 secondes sur le bouton poussoir. Le voyant clignote d'abord lentement, maintenez l'appui. Au bout de 10 secondes, le voyant s'éteint.
• Vous pouvez alors relâcher le bouton, le lien a été effacé de la mémoire du récepteur RF. La sortie passe en mode Hors-gel.

Réglage de la date et de l'heure

Avant de commencer la programmation de votre appareil, veillez abaisser le capot et appuyez sur la touche RESET à l'aide d'une pointe de stylo.

• C'est la première mise en service. -Vous venez d'appuyer sur la touche RESET

Appuyez sur + et - pour régler l'année. Validez avec OK.

Appuyez sur + et - pour régler l'année. Validez avec OK.

2 Appuyez sur + et - pour régler le mois. Validez

3 Appuyez sur + et - pour régler le jour (le pointeur jour se place automatiquement sous le jour de la période correspondant (dont à la date). Validez avec OK.

Appuyez sur + et - pour régler l'heure. Validez avec OK.

Une fois l'heure réglée, le produit passe en mode automatique.

Vous désirez modifier la date ou l'heure : appuyez sur MODE jusqu'à l'apparition du pointeur sous le sigle de l'horloge et procédez comme ci-dessus.

Pour programmer votre semaine, vous disposez de 4 programmes : P1, P2, P3 qui sont pré-enregistrés et non modifiables. P4 qui est libre, vous permet de créer un programme personnel et différent pour chaque jour de la semaine et pour chaque zone.

P1 = Consigne contre de 6h à 23h

Consigne économique de 23h à 6h.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P2 = Consigne conforme de 6h à 8h30 et de 16h30 à 23h00

Consigné économique de 8h30 à 16h30 et de 23h00 à

6h00.

10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P2 est affecté aux 7 jours de la semaine en standard. S'il correspond à votre rythme de vie, restez en mode automatique, sinon continuez.

P3 = Consigne confort de 6h à 8h30, de 11h30 à 13h30 et de

16h30 a 23h00

Consigne économique de 8h30 à 11h30 de 13h30 à

16h30 et de 23h00 à 6h00.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P4 = Programme libre vous permettant de créer autant de périodes de 30 min en comport ou en réduit et ceci

En mode automatique, CHOISSEZ la zone que vous

désirez programmer à l'aide des touches ^+ et -.

La zone sélectionnée est

entourée (exemple Z2).

Le passage en mode programmation s'effectue à l'aide de la touche MODE jusqu'à l'apparition du pointeur

sous Prog. Le n° de la zone à programmer et le n° du programme s'affichent.

Appuyez sur JOUR 1-7 pour désigner le jour.

Appuyez sur PROG PI

P4 pour CHOISIR LE PRO

gramme désire.

Validez avec OK, le jour suivant vous est automatiquement proposé.

Appuyez sur MODE pour retourner en mode Auto.

1 Création d'un programme P40

Un profil de 24 h composé de 48 thermomètres en bas de l'afficheur vous permet de visualiser ainsi la composition de votre programme.

Exemple de création de 3 périodes en complément pour la zone I et pour le vendredi : de 6h00 à 8h00, de 12h00 à 14h00 et de 18h00 à 22h00.

1. En mode automatique, sélectionnez la zone que vous désirez programmer à l'aide de + et -

La zone sélectionnée est entourée (dans notre exemple, ZI).

1. Le passage en mode pro en appuyant sur MODE

pointeur sous Prog.

3. Appuyez sur JOUR 1-7 pour sélectionner le jour. 4. Appuyez sur PROG P1-P4 pour sélectionner le programme P4. Votre afficheur indique 0h00 et le premier thermomètre clignote sur le profil de 24h.

1. Appuyez sur l'horaire 6h00 : chaque appui bref vous fait progresser de 30 minutes et un appui prolongé accélère la progression.
2. Appuyez plusieurs fois pour obtenir l'horaire 8h00
3. Appuyez plusieurs fois pour obtenir l'heure 12h00
4. Appuyez sur ! plusieurs fois pour obtenir l'horaire 14h00
5. Appuyez plusieurs fois pour obtenir l'horaire 18h00
6. Appuyez plusieurs fois pour obtenir l'horaire 22h00

Notes: si vous avez fait une erreur (ex: 11h30 au lieu de 12h00) utilisez les touches + et - pour avancer ou reculer et corriger à l'aide des touches

1. Appuyez sur OK, le jour suivant vous est automatiquement proposé.
2. Appuyez sur MODE pour repasser en mode automatique.

Remarques :

Lors de la programmation d'un nouveau programme P4, le programmateur vous propose automatiquement le dernier programme P4 programmé. Pour la programmation des autres zones, sélectionnez en mode automatique la zone à programmer à l'aide des touches ^+ et -, puis passez en mode Prog pour programmer.

Lecture des programmes

Vous pouvez relire votre programmation

1. En mode automatique, sélectionnez la zone que

Vous désirez relire à l'aide des touches + et -. La zone sélectionnée est entourée (exemple Z1).

2. Appuyez sur MC

3. Appuyer sur JOUR 1-7 pour sélectionner le jour et vérifiez

votre programme sur le profil en bas de l'afficheur (exemple ci-dessous). L'heure affichée correspond au début de la première période confort.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 4. Appuyez 2 fois sur MODE pour revenir en mode Automatique.

Mode automatique

Le passage en mode automatique se fait en appuyant sur la touche MODE jusqu'à l'apparition du pointeur

Sous Auto.

En mode automatique, le programmateur vous indique l'heure, le jour et à quelle consigne se situe chaque zone. Le profil du programme sélectionné (zone entourée) s'affiche sur le profil 24 h en bas de l'afficheur:

Dérogation

La dérogation permet de changer temporairement la consigne d'une zone.

Ex: la zone I est actuellement en confort et vous désirez la passer en réduit

1. Sélectionnez la zone I à l'aide des touches + et -. La zone sélectionnée est entourée.
2. Un appui bref sur la touche réduit fait passer la zone I de comport à réduit. L'afficheur Z I clignote.

Cette modification prendra fin lors du prochain changement de consigne programme ou par un appui bref sur

Forçage

Le forçage permet de changer la consigne de manière permanente.

1. Sélectionnez la zone 2 à l'aide des touches + et -. La zone sélectionnée est entourée.

1. Un appui long sur comport fait passer la zone 2 de réduit en comport de façon permanente. Z2 avec une main apparait à droite de l'affiche器不会法语，所以无法继续该指令。请给我一个会法语的助手。

Cette modification prendra fin lors d'un appui bref sur ou

Remarques :

Lorsqu'une zone est en conformité, il est possible de réaliser un forçage en conformité en appuyant sur la touche (1). (idem pour le réduit, en appuyant sur la touche (2)).

Mode d'arrêt

Il est possible de mettre à l'arrêt l'installation en

Appuyant sur le programmateur vous indique l'heure et le jour.

Lorsque le programmeur est mis à l'arrêt, les dérogations et les forçages sont supprimés.

Pour revenir en mode Auto, appuyez sur

Le mode absence prolongée vacances

Ce mode permet de maintenir une consigne Hors-gel sur les 3 zones durant vos absences (de 1 à 99 jours).

Vous pouvez programmer la durée de votre absence pour prévoir la remontée en température de votre logement à votre retour.

2 Possibilités de maintien hors-gel :

Forçage hors-gel permanent :

Appuyez sur I. Le jour 01 clignote.

Appuyez une fois sur - L'affichage Forc clignote. Validate avec OK.

• Maintien hors-gel pour un nombre de jours :

Appuyez sur I. Le jour 01 clignote.

Avec ^+ et-reglez la durée devoitréabsenceen jour (deIà99 jours).

La journée en cours compte pour 1.

Le pointeur du jour indique le jour de retour. Le programmateur revient automatiquement en mode Auto lorsque la durée programmée est écoulée.

Validez avec OK.

Pour annuler et revenir en mode automatique, appuyez sur la touche MODE.

Réglages eventuels

Vous disposez de 2 commutateurs, à l'arrière de votre programmateur, qui permettent le changement automatique de l'heure été / hiver et la configuration avec un récepteur RF.

Commutateur 1 : sélection du changement automatique de l'horaire été/hiver

Changement automatique de l'heure été/hiver activé Changement automatique de l'heure été/hiver désactivé

Commutateur 2 : permet de passer en configuration RF

Mode configuration avec les récepteurs RF Mode automatique

Caractéristiques techniques

Programmation: 3 zones Alimentation: 2 piles alcalines I,5V LR6 (pour alimenter l'ensemble du produit, transmission radio comprise). Répetition des ordres pour une sécurité de transmission Fréquence d'émission: 433,92 MHz Distance d'émission: 75 m en champ libre 3 étages dans l'habitat typique Température de fonctionnement: 0°C à +50°C Température de stockage: -20°C à +70°C Hygrométrie: 95% à 40°C IK: 03 Indice de protection: IP 30 Classe d'isoation : 120x82x35mm Dimensions: Degré de pollution: normal

Conditions de garantie

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le remplacement des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour chaque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

Assurance du personnel :

En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

Contestation :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Cachet du vendeur

Type:

Puisance:

Date de fabrication :

Date de mise en service :

Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner satisfaction.

Service Après Vente: 8 rue Louis Ampère - 02930 LAON
