PROLITE LE4262S - Écran professionnel IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran professionnel LCD
Marque	IIYAMA
Modèle	PROLITE LE4262S
Taille de l'écran	42 pouces (106,5 cm) en diagonale
Résolution maximale	1920 x 1080 pixels (Full HD)
Luminosité	500 cd/m² (typique)
Rapport de contraste	1500:1 (typique)
Angle de vue	178° horizontal et vertical (typique)
Temps de réponse	5 ms (gris à gris, typique)
Nombre de couleurs	Environ 1,07 milliard
Haut-parleurs intégrés	2 x 12 W (stéréo)
Entrées vidéo	VGA (D-Sub), DVI-D, HDMI, Composante (YPbPr), S-Video, Composite (AV)
Entrées audio	Mini Jack (PC), RCA (L/R) x2
Sorties	VGA out (D-Sub), Audio out (RCA), RS-232C out
RS-232C	Entrée et sortie (D-Sub 9 broches)
Alimentation	100-240 V CA, 50/60 Hz, 5,5 A
Consommation électrique	210 W (typique), < 1 W en veille

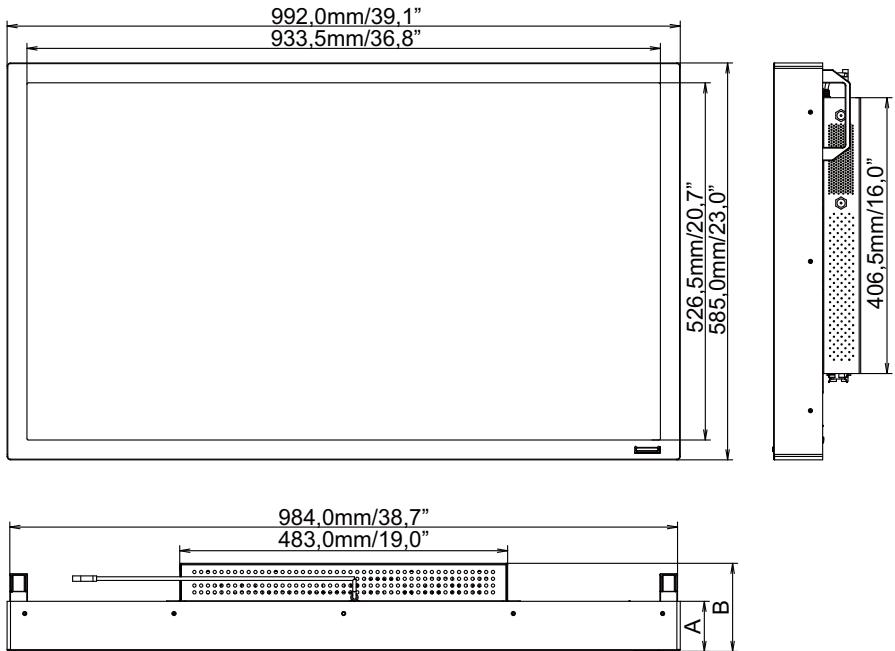

Dimensions (L x H x P)	992,0 x 585,0 x 119,5 mm
Poids net	24,5 kg
Montage mural	VESA 400 x 200 mm
Fonctions spéciales	PIP (image dans l'image), mur d'images, économie d'énergie, verrouillage OSD
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Consignes de sécurité	Ne pas ouvrir le boîtier, utiliser la tension spécifiée, assurer une bonne ventilation, débrancher en cas d'anomalie.
Informations générales	Produit recyclable. Homologations CB, CE, TÜV-Bauart.

FOIRE AUX QUESTIONS - PROLITE LE4262S IIYAMA

Comment connecter un ordinateur à l'écran IIYAMA PROLITE LE4262S ?

Assurez-vous que l'ordinateur et l'écran sont éteints. Utilisez le câble de signal approprié (VGA, DVI ou HDMI) pour relier l'ordinateur à l'écran. Branchez le câble d'alimentation sur l'écran puis sur une prise secteur. Allumez d'abord l'écran, puis l'ordinateur. Si nécessaire, sélectionnez la source d'entrée correspondante via le menu OSD ou la télécommande.

Comment nettoyer l'écran LCD sans l'endommager ?

Éteignez et débranchez l'écran avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches, humidifiez légèrement le chiffon avec de l'eau ou un détergent doux, puis essuyez délicatement. N'utilisez jamais de solvants comme le diluant, l'essence, des nettoyants abrasifs ou en atomiseur, car ils peuvent endommager le panneau LCD et le boîtier.

Que faire si l'écran n'affiche aucune image ?

Vérifiez d'abord que le câble d'alimentation est bien branché et que l'interrupteur secteur est sur ON. Assurez-vous que la prise secteur fonctionne. Vérifiez que l'ordinateur est allumé et que le câble de signal est correctement connecté. Augmentez le contraste et la luminosité via le menu OSD. Si l'économiseur d'écran est actif, bougez la souris. Si le problème persiste, contactez le service technique iiyama.

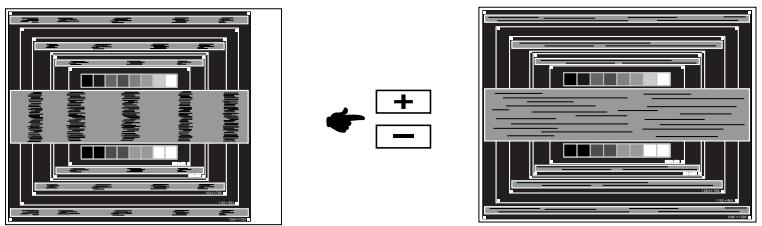

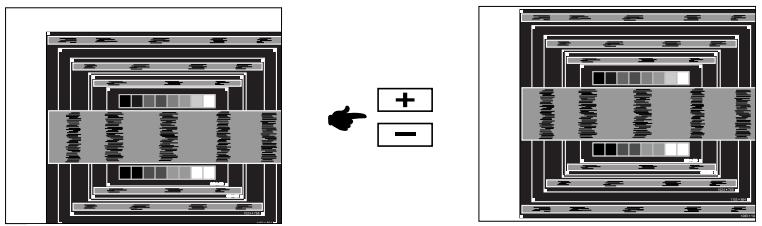

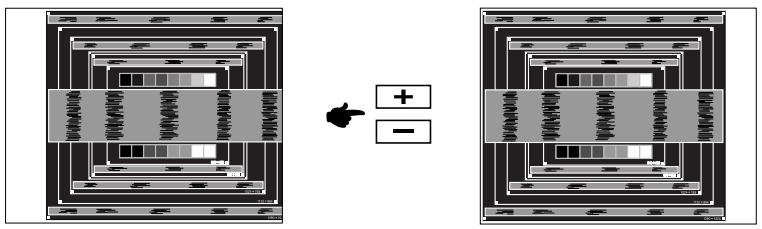

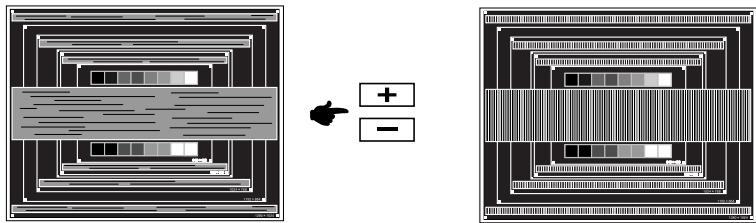

Comment ajuster la position et la netteté de l'image ?

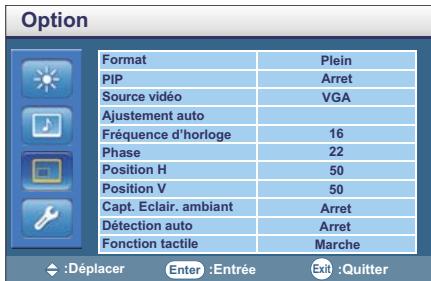

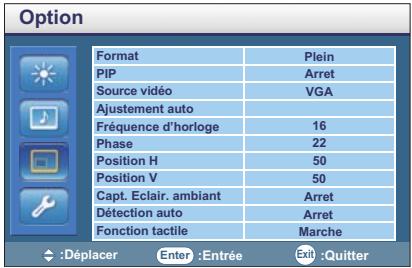

Utilisez le menu OSD en appuyant sur la touche MENU. Sélectionnez 'Option' puis 'Ajustement auto' pour un réglage automatique. Si l'image reste floue ou mal cadrée, ajustez manuellement la fréquence d'horloge, la phase, et les positions horizontale et verticale. Il est recommandé d'utiliser la mire d'ajustement Test.bmp téléchargeable sur le site iiyama. Pour de meilleurs résultats, réglez la résolution de l'ordinateur sur 1920 x 1080.

Comment utiliser la fonction PIP (image dans l'image) ?

Accédez au menu OSD en appuyant sur MENU, puis allez dans 'Option' et activez 'PIP' à 'Marche'. Sélectionnez la source principale (VGA ou YPbPr) et la sous-source (DVI ou HDMI). Vous pouvez choisir la taille (grand, moyen, petit) et la position de l'image secondaire. Notez que le PIP est disponible uniquement pour certaines combinaisons de signaux.

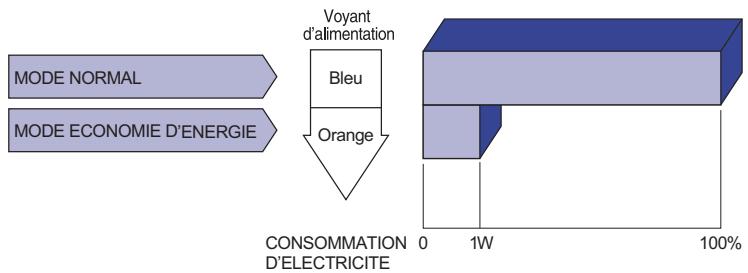

Comment économiser de l'énergie avec cet écran ?

L'écran est conforme à la norme VESA DPMS. Lorsque l'ordinateur passe en veille, l'écran bascule en mode d'économie d'énergie (consommation < 1 W). Pour une économie maximale, éteignez l'écran avec l'interrupteur principal lorsqu'il n'est pas utilisé pendant une longue période. Vous pouvez également régler le paramètre 'Économie d'énergie' dans le menu OSD (Option > Arrangement) sur 'HAUT' ou 'BAS' selon vos besoins.

Quels câbles sont fournis avec l'écran ?

L'emballage contient : un câble d'alimentation, un câble de signal D-Sub (VGA), une télécommande (piles non incluses), un autocollant avec le logo iiyama, un guide de sécurité et un guide de démarrage rapide. Pour le modèle tactile TE4262MTS, un stylet et un câble USB sont également inclus. Si un accessoire manque ou est endommagé, contactez votre revendeur iiyama.

Comment installer la télécommande et remplacer les piles ?

Pour insérer les piles, faites glisser le couvercle du compartiment à piles à l'arrière de la télécommande. Insérez deux piles AAA en respectant les polarités (+/-). Refermez le couvercle. Remplacez les piles dès que la télécommande ne fonctionne plus à courte distance. Utilisez uniquement des piles sèches AAA. Ne mélangez pas piles neuves et usagées. Les piles usagées doivent être recyclées conformément à la réglementation.

Quelles sont les conditions de fonctionnement et de stockage recommandées ?

Température de fonctionnement : 0 à 40°C, humidité max 85 % (sans condensation). Température de stockage : -20 à 60°C, humidité max 85 % (sans condensation). Évitez les variations brusques de température, l'humidité, la poussière et la fumée. N'exposez pas l'écran à la lumière directe du soleil ou à une source de chaleur.

Comment contacter le service technique iiyama ?

Pour toute assistance, contactez votre revendeur local ou le bureau régional iiyama. Les coordonnées sont disponibles sur le site internet www.iiyama.com. En cas de problème non résolu par le manuel, cessez d'utiliser l'écran et contactez le service technique. Pour le recyclage, visitez www.iiyama.com/recycle.

MODE D'EMPLOI PROLITE LE4262S IIYAMA

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC et aux directives EMC sur les basses tensions 2006/95/EC.

Attention

Ce produit est de type 'A'. Dans le cadre d'une utilisation dans un environnement domestique, ce produit peut créer des interférences. Il est conseillé à l'utilisateur de prendre les mesures nécessaires.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)...3 SERVICECLIENT 3 ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4 VERIFICATION DU CONTENU DE L'EMBALLAGE 4 DEBALLAGE 5 SPECIAL NOTES ON : ProLite TE4262MTS COMMANDES ET CONNECTEURS : MONITEUR 6 INSTALLATION 8 COMMANDES ET CONNECTEURS : TÉLÉCOMMANDE......10 PREPARATION DE LA TÉLECOMMANDE 11 OPERATION BASIC 12 CONNEXION DE VOTRE MONITEUR 15 MISE EN ROUTE DE L'ORDINATEUR 17

UTILISATION DU MONITEUR 18

MENUDESPARAMETRESDE RÉGLAGE. 20 AJUSTEMENTS DE L'ECRAN 26 SYTÉME D'ÉCONOMIE D'ENERGIE 29

DEPANNAGE 30

INFORMATIONS DE RECYCLAGE 31

ANNEXE 32

CARACTÉRISTIQUES TECHNIQUES : ProLite TE4262MTS....32 CARACTÉRISTIQUES TECHNIQUES : ProLite LE4262S. 33 DIMENSIONS 34 FREQUENCES DE SYNCHRONISATION 35 TABLEAU D'ECRAN PIP 36

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soit accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS utiliser le moniteur pendant 24 HEURES de suite

Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

Quand vous allumez le LCD pour la première fois, l'image peut être mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement. - De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image remanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter l'YAMA France. Si vous nevez returnervoitrereuil et que vous ne possedez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente YAMA pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant

Essence

Nettoyants abrasifs

Nettoyants en atomiseur

Cire

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1500:1 (Typique: Avec Écran tactile) / Luminosité 440cd / m² (Typique: Avec Écran tactile): ProLite TE4262MTS Contraste élevé 1500:1 (Typique) / Luminosité 500cd/m² (Typique): ProLite LE4262S Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 12 W Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Économie d'énergie (conforme à VESA DPMS) Conforme au standard de montage VESA (400 mm x 200 mm)

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iyama.

Cable d'alimentation*1 Cable de signal D-Sub ■ télécommande Stylet Tactile*2 Autocollant avec logo iiyama Guide de sécurité Guide de démarrage rapide

Attention

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

*2 Accessoires pour ProLite TE4262MTS.

Deballage

Avant de déballer votre moniteur, préparez une surface stable, équilibrée et propre à proximité d'une prise murale. Posez la boîte avec le moniteur LCD en position verticale et ouvrez la partie supérieure de la boîte; ensuite, retirez les coussins de protection supérieurs. Retirez les poignées du carton. Retirez le coussin de protection supérieur et enlevez le sachet avec accessoires et le moniteur.

Attention

Il faut au moins deux personnes pour déplacer le moniteur. Sinon, il risque de tomber et de vous blesser sérieusement.

Lors du déménagement / transport du moniteur, veuillez le tenir par les poignées du carton.

Attention

Des dégâts permanents peuvent apparaître si vous utilisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile.

Ceci entraînera un refus systématique de prise sous garantie.

Nous recommandons d'utiliser un stylet en plastique (bout d'un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

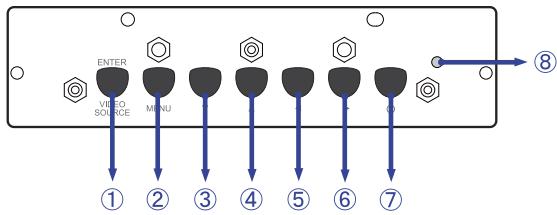

①	ENTER/SOURCE	Entrer / Touche Entrée
②	MENU	Touche Menu
③	▼	Bouton « En bas »
④	▲	Bouton « En haut »
⑤	▲	Bouton « A gauche »
⑥	▲	Bouton « A droite »
⑦	◇	Bouton d'alimentation

⑧	Voyant d'alimentation	Bleu	Fonctionnement normal
		Orange	Économie d'énergieMonitateur hors tension, fonction « Front LED ON » activée via le menu OSD.
		Non	Mise hors tensionMonitateur sous tension, fonction « Front LED OFF » activée via le menu OSD.
⑨	Remote Sensor		Capteur de réception
⑩	Ambient Light Sensor		DéTECTe les conditions d'éclairage ambiant autour de l'écran et ajusté la luminosité de l'écran automatiquement lorsque la fonction Capteur de lumière ambiente est activée.

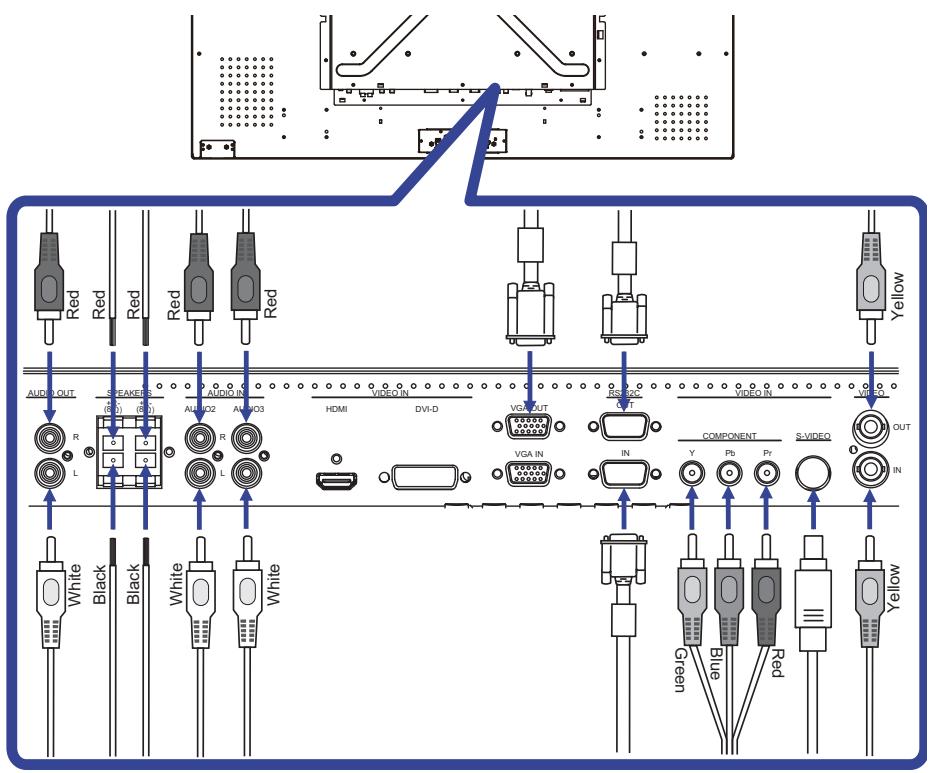

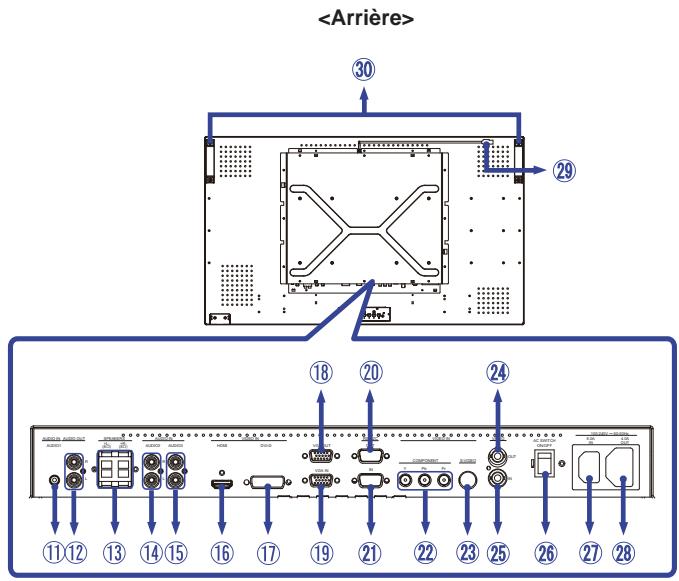

11	AUDIO1 (PC Audio In)	Mini Jack	Audioanschluss
12	AUDIO OUT	RCA L/R	Audio Ausgang Anschluss
13	Speakers	Jack	Lautsprecher Anschluss
14	AUDIO2	RCA L/R	Audio Anschluss
15	AUDIO3	RCA L/R	Audio Anschluss
16	HDMI	HDMI	Connecteur de HDMI
17	DVI	DVI-D 24pin	Connecteur de DVI-D 24 broches
18	VGA OUT	D-SUB mini 15pin	Connecteur de D-Sub mini 15 broches
19	VGA IN	D-SUB mini 15pin	Connecteur de D-Sub mini 15 broches
20	RS232C OUT	D-SUB 9pin	Connecteur de RS232C
21	RS232C IN	D-SUB 9pin	Connecteur de RS232C
22	COMPONENT VIDEO	RCA G/B/R	Connecteur de composant matériel
23	S-Video	Mini Din 4pin	Connecteur de S-Video
24	VIDEO OUT	RCA	Connecteur de Video
25	VIDEO IN	RCA	Connecteur de Video
26	—(ON)/○(OFF)	MAIN POWER	Interrupteur secteur
27	AC IN	AC-INLET	Connecteur d'alimentation secteur (AC-IN)
28	AC OUT	AC-OUTLET	Connecteur d'alimentation secteur (AC-OUT)
29	USB Cable*		Câble USB tactile
30	Handles		Poiñées

• Disponible pour ProLite TE4262MTS uniquement.

Attention

Suivez les instructions du manuel pour le type de montage que vous avez sélectionné. Confiez toute réparation au personnel qualifié. Déplacement de l'écran nécessite au moins deux personnes. Avant d'installer, assurez-vous que le mur est assez solide pour supporter le poids de l'écran et les accessoires de montage.

Avertissement

Quand vous faites du montage mural, tenez compte de l'épaisseur de la base de montage, serrez la vis M6 avec un tournevis équipé d’une longueur de 10 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.

[NOTICE D'INSTALLATION] *Disponible pour ProLite TE4262MTS uniquement.

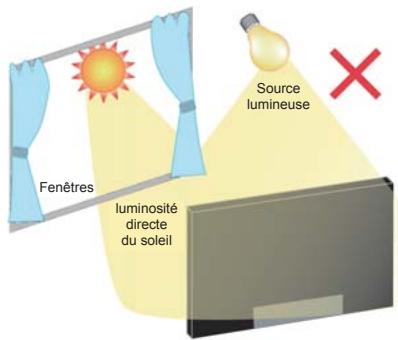

Le kit tactile de ce moniteur est de type « optique » et utilise donc une source infra-rouge ainsi que des capteurs, pour détecter les mouvements.

Notez bien que la lumière ambience qui contendrait des lumières infra-rouges peut perturber les performances et les opérations tactiles.

SVP, installez-le avec précaution afin de vous assurer les valeurs de performance.

Lumière intensive / lumière focalisée / Spot directionnel / grand champ lumineux / luminosité directe du soleil / luminosité indirecte du soleil via une fenêtre et/ou la vitre d'une porte / Ne pas installer le moniteur directement sous la source lumineuse.

Rotation de l'image

Il a été conçu pour être utilisé dans les deux modes d'affichage.

Disponible

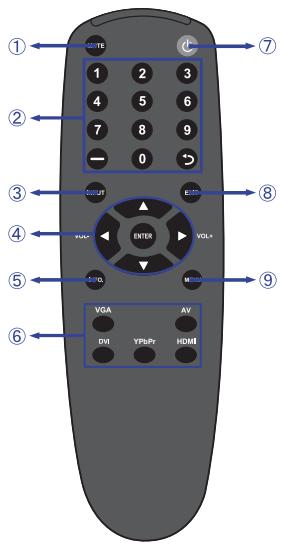

①	MUTE	Désactive les sons.
②	Non disponible pour ce modèle.
③	INPUT	Permet de sélectionner les différentes sources.
④	▲▼▲	Navigation dans les sous-menus et les régles. ▲: Bouton « En haut » ▼: Bouton « En bas » ▲: Bouton « A gauche » ▶: Bouton « A droite » Volume-): Baisser le volume. Volume+): Augmenter le volume.
	ENTER	Confirmer votre sélection ou enregistrer les modifications.
⑤	INFO	Fournit les informations sur la source de signal et la résolution.
⑥	VGA / DVI / YPbPr / AV / HDMI	Permet de sélectionner les différentes sources.
⑦	◇	Allume et étèint le moniter.
⑧	EXIT	Retourner au menu précédent ou fermer le menu OSD.
⑨	MENU	Ouvre le menu OSD. Lorsque le menu OSD est déjà ouvert, en appuyant sur cette touche vous sélectionnerez le sous-menue précédent.

Preparation de la télécommande

Pour utiliser la télécommande, insérez deux piles sèches.

Attention

Ne pas utiliser d'autres piles que celles spécifiées dans ce manuel pour la télécommande. Ne pas insérer une pile vieille et neuve ensemble dans la télécommande.

Assurez-vous du bon positionnement des piles "+" et "-" comme indiqué dans le boîtier. La dépréciation des piles ou l'électrolyte provenant de ces piles peut causer des tâches, feu ou blessure.

① Gillesz et retirez le couvercle des batteries dans le sens de la flèche.

② Alignez et insérez deux piles AAA en suivant les indications PLUS et MINUS (comme indiqué sur la télécommande).

Batterie sec × 2 (Non fournis)

Placez le couvercle des batteries dans le sens de la flèche et remettez-le en place.

• Remplacez les piles avec des nouvelles quand la télécommande ne fonctionne pas proche du moniteur. Utilisez des piles sèches AAA. Utilisez la télécommande en la pointant sur le sensor du moniteur. D'autres télécommandes du marché ne fonctionneront pas avec ce moniteur. Utilisez uniquement la télécommande fournie.
• Les piles usagées doivent être déposées selon la réglementation de collecte et de gestion en vigueur.

Mise en marche du moniteur

Le moniteur est allumé (ON) et le voyant d'alimentation devient Bleu quand vous appuyez sur bouton d'allumage sur le moniteur ou sur la télécommande. Le moniteur est éteint (OFF) lorsque vous appuyez sur le bouton « Power » du moniteur ou avec la télécommande.

Appuyez une nouvelle fois sur « ON » pour rallumer le moniteur.

Même quand vous utilisez le mode gestion de l'alimentation à distance ou en éteignant le bouton d'allumage, le moniteur ne consommera qu'un minimum d'électricité. Il est recommandé de débrancher le câble d'alimentation de la prise murale quand le moniteur n'est pas utilisé, durant la nuit, pour éviter une consommation d'énergie inutile.

[Moniteur]

[Télécommande]

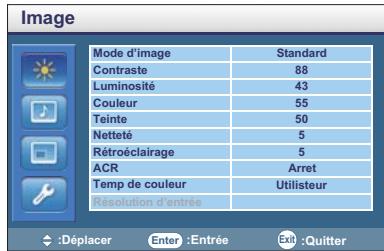

Affichage du menu de réglage

La page Menu s'affiche sur le moniteur quand vous appuyez sur la touche MENU du moniteur ou sur la télécommande. La page Menu disparaît en appuyant sur la touche EXIT de la télécommande.

[Moniteur]

[Télécommande]

Déplacement du curseur verticalement

Sélectionnez le réglage en appuyant sur la touche △/▽ (Haut/Bas) quand la page « MENU » est affichée sur le moniteur.

[Moniteur]

[Télécommande]

Déplacement du curseur horizontally

Déselectionnez les réglages ou faites cet ajustement en appuyant sur la touche / (Gauche/Droite) quand la page « MENU » est affichée sur le moniteur.

[Monitor]

Fernbedienung

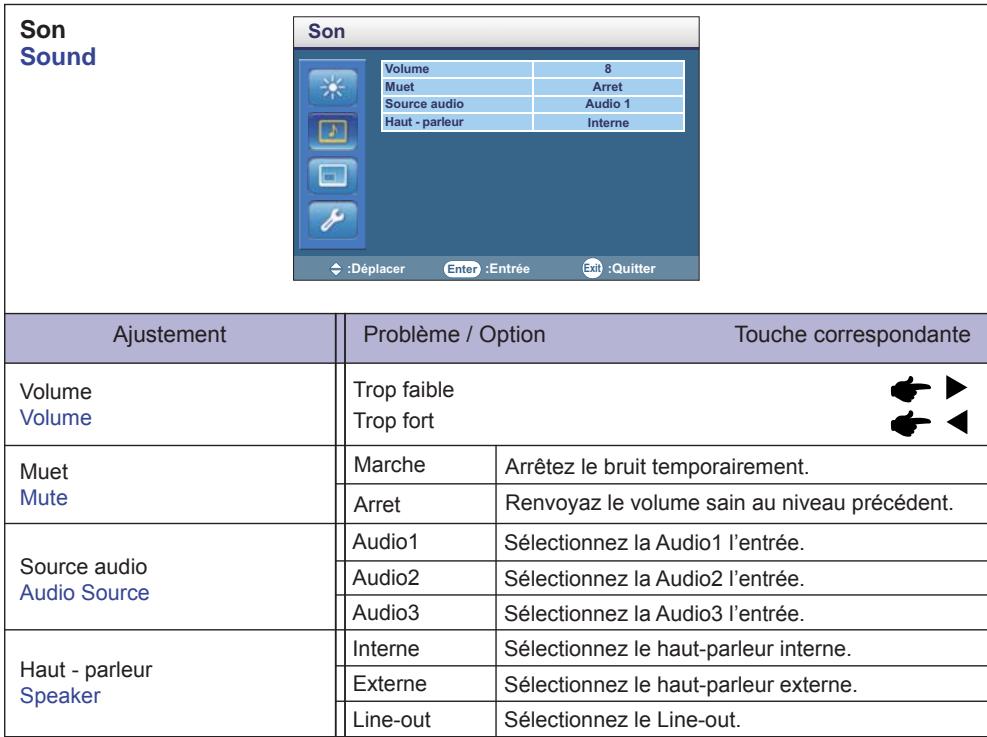

Ajustement du son/volume

Appuyez sur la touche / de votre télécommande ou ajustez le volume du son quand la page Menu ne s'affiche pas sur le moniteur.

[Télécommande]

Sélection du signal vidéo d'entrée

Ceci est active quand vous appuyez successivement sur la touche « SOURCE » du moniteur ou sur la touche « INPUT Signal » (Signal d'Entrée) de la télécommande comme suit :

[Moniteur]

[Télécommande]

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez l'ordinateur avec le câble USB du moniteur. * ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran (Interrupteur secteur et Commutateur d'alimentation) et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. S'assurer que les connecteurs du câble de signal sont correctement serrés. - Ne connectez pas le câble RS-232C et le câble USB en même temps au micro-ordinateur. Le système ne peut pas utiliser les 2 modes simultanément.

[Exemple de connexion] * Disponible pour ProLite TE4262MTS uniquement.

Attention

Eteindre en appuyant sur l'interrupteur et débranchez le moniteur et les périphériques avant connexion pour éviter tout choc électrique ou dommage.

Référez-vous au manuel utilisé du périphérique en même temps. Assurez-vous d'avoir les cables nécessaires comme requis.

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 40 "FRÉQUENCES DE SYNCHRONISATION".

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. ■ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

■ MULTI-TOUCH : ProLite TE4262MTS

Ce moniteur est conforme à la norme VESA DDC2B. (Compatible Plug & Play)

La fonction Multi-Touch fonctionne sur Windows7 en connectant le moniteur à un ordinateur compatible DDC2B avec le câble USB fourni.

Systèmes d'exploitation compatibles Multi Points (Multi-touch) : ProLite TE4262MTS

Microsoft Windows XP (64 bit et 32 bit)

Microsoft Windows Vista (64 bit et 32 bit)

Microsoft Windows 7 (64 bit et 32 bit)

Mac OS X V10.4 et versions suivantes

Linux (2.6x) et versions suivantes

Pas compatible avec Windows 2000 et versions antérieures de Windows.

	Windows7*4	Windows7*5	Vista	XP	Mac OSX	Linux
Fonctions de souris par défaut*1	○	○	○	○	○	○
Appuyez sur le Numériqueur*2	○	○	○	×	×	×
Tactlement avec Windows7*3	○	×	×	×	×	×

1 Fonctions de souris par défaut (Clic, déplacement, double clic et clic-droit) 2 Appuyez sur le Numérisateur (Clic, déplacement et sélection, double clic, clic droit et aperçu visuel) 3 Numérique tactil avec Windows 7 4 Windows 7 - Starter et Home Basic version *5 Windows 7 - Home Premium, Professional, Enterprise et Ultimate versions

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 40 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 31, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez sur la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches /.

② Sélectionnez l'ajustement que vous pouvez faire dans le menu. Appuyez sur la touche ou ENTER et accédez à la page du menu. Ensuite, utilisez les touches / pour sélectionner l'option de réglage souhaitée. ③ Appuyez la touche ou ENTER à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'objet Configuration "Option" du Menu. Puis, sélectionnez "Position V" de l'image en utilisant les touches.

Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche EXIT pour finir et les modifications sont enregistrées en mémoire.

• Vous pouvez également utiliser la touche MENU/EXIT pour retourner au Menu précédent et fermer la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour Position de l'image, Fréquence d'horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

[MODE VERROUILLAGE] * Disponible pour Panneau de configuration uniquement.

• Bouton de Panneau de configuration:

Appuyez et maintenez les touches / pendant environ 5 secondes lorsque le menu n'est pas affiché pour verrouiller / déverrouiller le panneau de configuration.

• Fonction de contrôle à distance:

Appuyez et maintenez les touches Menu et pendant environ 5 secondes lorsque le menu n'est pas affiché pour verrouiller / déverrouiller la fonction de contrôle à distance.

• Fonctions du Menu OSD:

Maintenez les boutons / pendant environ 5 secondes lorsque le menu n'est pas affiché pour verrouiller / déverrouiller les fonctions du menu OSD.

• Puissance Marche / Arrêt:

Maintenez les boutons Menu et pendant 5 secondes environ lorsque le menu n'est pas affiché pour verrouiller / déverrouiller la fonction Marche / Arrêt.

[LOGOD'OUVERTURE IIYAMA] * Disponible pour Telecommande uniquement.

Maintenez le bouton « ENTER » pendant environ 3 secondes lorsque le menu ne s'affiche pas pour verrouiller / déverrouiller la fonction du logo d'ouverture.

Image Picture	Image
	Mode d'image	Standard
	Contraste	88
	Luminosité	43
	Couleur	55
	Teinte	50
	Nettement	5
	Rétroéclairage	5
	ACR	Arret
	Temp de couleur	Utilisateur
	Résolution d'entrée
	:Déplacer	Entert:Entrée	Esc:Quitter
Ajustement	Problème / Option Touche correspondante
Mode d'image*2Picture Mode	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Vif	Pour l'affichage d'images de paysage en extérieur.
	Cinéma	Pour l'environnement de film et de video.
	Utilisateur	Affiche une image fixée par l'ajustement des paramètres d'image.
ContrasteContrast	Trop termeTrop intense
	Trop intense
Luminosite*1Brightness	Trop nombreTrop clair
Couleur*2Color	Trop paleTrop coloré
Teinte*2Tint	ViolâtreetVerdâtre
NettetéSharpness	Trop douxTrop agressif
Rétroéclairage*3Backlight	La luminosité du back-light (Retro éclairage) est réduite.
ACR*3ACR	Marche	Augmentation du Réglage de Ratio de Contraste.
	Arret	Ratio de Contraste Typique.
Temp de couleurColor Temp.	12000°K	Blanc bleuté intense
	9300°K	Blanc bleuâtre
	6500°K	Blanc rougeâtre
	Utilisateur	Rouge	Trop faible
		Vert	Trop fort
		Bleu
Résolution d'entréeInput Resolution	Non disponible pour ce modèle.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux. 2 Entrée AV, S-Video et YPbPr seulement. *3 Rétroéclairage et ACR est désactivé lorsque le Capt. Eclair. ambient est activé.

Option Option	Option
	Format	Plein
	PIP	Arret
	Source video	VGA
	Ajustement auto
	Fréquence d'horloge	16
	Phase	22
	Position H	50
	Position V	50
	Capt. Eclair, ambient	Arret
	Détection auto	Arret
	Fonction tactile	Marche
	: Déplacer	Entér : Entrée
	: Entrée	Erit : Quitter
Ajustement	Problème / Option Touche correspondante
Format Aspect Ratio	Plein	L'image se dimensionne pleine écran.
	Original	Étre l'image tout en gratant les proportions à l'écran.
PIP *1 PIP	Marche/Arret	Changer l'interrupteur Marche / Arrêt de la fonction PIP.
	Entrée principal	Sélectionnez parmi les signaux d'entrée VGA et YPbPr sur l'écran principal.
	Sous entrée	Sélectionnez parmi les signaux d'entrée DVI et HDMI de l'écran secondaire.
	Taille PIP	Sélectionnez une taille : « Gros », « Moyen » et « petit » de l'écran secondaire.
	Position PIP	Déplacez la position de l'écran secondaire.
Source video Select Source	AV	Sélectionnez l'entrée AV.
	S-Video	Sélectionnez l'entrée S-Video.
	VGA	Sélectionnez l'entrée VGA.
	YPbPr	Sélectionnez l'entrée YPbPr.
	DVI	Sélectionnez l'entrée DVI.
	HDMI	Sélectionnez l'entrée HDMI.
NOTEZ Lorsqu'une seule des sept entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible s'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.
Ajustement auto*2,3 Auto Adjustment	Ajustement de Position de l'image, Fréquence et Phase automatiquement.
Fréquence d'horloge*2 Clock Frequency	Trop étroite Trop large
Phase*2 Phase	Pour corriger le scintillagement des caractères ou des lignes.
Position H*2 H Position	Trop à gauche Trop à droite
Position V*2 V Position	Trop basse Trop haute

Ajustement	Problème / Option Touche correspondante
Capt. Eclair. ambient Ambient Light Sensor	HAUT	Pour augmenter la compensation de luminosité de la lumière ambiente.
	BAS	Pour diminuer la compensation de luminosité de la lumière ambiente.
	Arret	Fonction capteur de lumière désactivée.
Détection auto Auto Detection	Marche	DéTECTe automatiquement les sources d'entrée disponibles.
	Arret	Returne au Menu.
Fonction tactile*4 Touch Feature	Marche	Pour améliorer le fonctionnement de l'OSD, puis estomper en gris les fonctions suivantes: Format, PIP, Fréquence d'horloge, Phase, Position H, Position V et Mur d'affichage
	Arret	Returne au Menu.

1 PIP = Image dans l'image (Incrustation d'image) : avec cette fonction, vous pouvez afficher deux images différentes. Pour les détails sur le fonctionnement de la fonction PIP, voir page 36 «Tableau de support sur l'écran PIP» et «Support sur la source du signal et la résolution en mode PIP ». 2 Entrée analogique seulement. 3 Pour les meilleurs résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 31. 2 Entrée VGA, DVI et HDMI seulement. Et, Disponible pour ProLite TE4262MTS uniquement.

Arrangement Setting	Arrangement
	Langue	Français
	Réinitialiser
	Planifier
	Mur d'affichage
	Économie d'énergie	BAS
	Définir ID moniter	1
	Réternion d'image	Marche
	Ajustement auto	Marche
	Avancé
	:Déplacer	Entrée	:Entrée	:Quitter
Ajustement	Problème / Option Touche correspondante
Langue Language	English	Anglais	Russkii	Russe
	Français	Français	Polski	Polonais
	Español	Espagnole	Nederlandis	Néerlandais
	Deutsch	Allemand
Réinitialiser Overscan	Non disponible pour ce modèle.
Planifier Schedule	Date et heures	Définit la date et l'heure. Année/Mois/Jour/Heure/Minute/Heare avancée Affiche la date et l'heure actuelles. Date actuelle/Heure actuuelle
	Planifier	Définit la fonction de la puissance automatique (7 options) Marche(Heure)/Arret(Heure)/Entrée/Temps de répétition
Mur d'affichage* Display - Wall	Moniteurs H	Définit le nombre d'écrans d'affichage utilisés dans la position horizontale.
	Moniteurs V	Définit le nombre d'écrans d'affichage utilisés en position verticale.
	Position H.	Définit la position horizontale de la matrice pour l'affichage mural.
	Position V.	Définit la position verticale de la matrice pour l'affichage mural.
	Comp. de Cadre	Marche	Ajuste les images près des bords pour optimiser l'affichage à travers le mur d'affichage.
		Arret	Retourne au Menu.
Économie d'énergie Power Save	HAUT	Toutes les sources peuvent basculer l'écran dans le mode d'économie d'énergie, mais seulement le signal VGA ou le fait d'appuyer sur le bouton d'alimentation peut activer l'affichage quand une autre source est connectée.
	BAS	Toutes les sources peuvent basculer l'écran dans le mode d'économie d'énergie puis activer l'écran.
	Arret	Retourne au Menu.
	VGA seulement	Seul le signal VGA peut basculer l'écran dans le mode d'économie d'énergie puis l'activer.
Définir ID moniter Monitor ID	Identifiez le moniteur. 1-255
Rétenion d'image Image Retention	Marche	Affiche automatiquement des rapides motifs mobiles toutes les 10 secondes pour éviter la rétention d'image sur l'écran.
	Arret	Retourne au Menu.

Arrangement Setting
Ajustement	Problème / Option Touche correspondante
Ajustement auto Auto Adjustment	Marche	Quand un signal est reçu, le réglage automatique de la position et de la fréquence d'horloge est possible.
	Arret	Retourne au Menu.
Avancé Advanced	Appuyez la touche ◆ lorsque.

Arrangement Setting Avancé Advanced	Arrangement
	Restaurer déf. util. Boîte_infos OSD	Marche
	Stat
	Thermique
	Lum ambiente
	Dépréct. 5V	Standard
	Dépréct. 12V	1
	Heure d'utilisation	OFF
	Version ML	ON
	Source d'en. - VGA
	: Déplacer	Entér : Entrée
	:Quitter	Entér : Quitter
Ajustement	Problème / Option Touche correspondante
Restaurer déf. utilis. Restore User Default	Confirmer	Les données préréglées à l'usine sont restaurées.
	Retour	Retourne au Menu.
Boîte_infos OSD OSD Info Box	Marche	Affiche l'état du moniteur.
	Arret	Retourne au Menu.
NOTEZ L'état du moniteur Thermique: indique la température actuelle à l'intérieur de l'écran. Lum ambiente: affiche l'actuelle luminosité ambiente autour de l'écran. Dépréct. 5V: affiche le résultat courant de détention de la tension 5V. Dépréct. 12V: affiche le résultat courant de détention de la tension 12V. Heure d'utilisation: affiche le temps écoulé depuis la 1ere mise sous tension. Version ML: affiche la version du micro-logiciel. Source d'en. - VGA: affiche la source d'entrée VGA.

• La meilleure performance recommandée est 2x2. Si l'affichage en « mur d'images » est plus que 3x3, nous suggérons l'utilisation d'un séparateur vidéo. Avec les entrées VGA, RS232C et AV vous pouvez faire une connexion en série.

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimiser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
• Ce moniteur a été créé pour assurer la (Meilleure) performance à la résolution 1920 x 1080, mais ne peut pas afficher les meilleurs résultats à moins de 1920 x 1080 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est du au processus de l'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur qu'avez les logiciels ou les outils de l'ordinateur. Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisé. L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la Position, de la Fréquence d'horloge et de la Phase, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadre correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

Affichez l'image à la résolution optimale. Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test.bmp est donc pour une résolution 1280 × 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran »

Mire d'ajustement

③ Ajustez le réglage automatique. ④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsqu'il l'écran est flou ou scintille, ou bien l'image n'est pas cadre correctement après un ajustement automatique. ⑤ Ajustez la Position V de l'image de sorte que le haut et le bas de l'image soient bien cadres à l'écran.

(6) 1) Ajustez la Position H de l'image de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Étirez le côté droit de l'écran vers le bord droit de l'écran en réglant la Fréquence d'horloge.

Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la Fréquence d'horloge, revenez aux étapes 1) et 2). - Une autre manière de faire le réglage de la Fréquence d'horloge est d'ajuster les motifs zébrés verticaux de la mire. L'image peut scintiller pendant l'ajustement de la Fréquence d'horloge, la Position H de l'image et la Position V de l'image. Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la Fréquence d'horloge, répétez les étapes à partir de l'étape ③.

⑦ Ajustez la Phase H pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, reprenez les étapes ⑥ et ⑦ car l'ajustement de la Fréquence d'horloge peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l'étape ③. Réglez la Position H de l'image si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la Fréquence d'horloge et de la Phase.

Une fois les réglages terminés, remettez votre papier peint favori.

Systéme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir. À partir du mode économique d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparaît pas.

Le cable d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. L'ordinateur est-il allumé? Le cable de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.

L'écran n'est pas synchronisé.

Le câble de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran est trop lumineux ou trop nombre.

Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

⑥ Pas de son.

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

L'audition d'un bruit parasite.

Le câble audio est connecté correctement.

L'écran tactile ne répond pas.

Avez-vous vérifié que le câble USB est bien connecté à sa fiche ?

Avez-vous vérifié que le pilote est bien installé?

Aucune action au toucher (pas de changement de position)

Avez-vous vérifié que la fonction de calibration a été installée convenablement?

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

CHARACTERISTIQUES TECHNIQUES : ProLite TE4262MTS

Ecran Tactile	Système d'affichage	Port Optique
	La transmission de la lumière	88%
	Système de Communication	Transfert par sortie série USB
Catégorie de taillie		42"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 42" (106,5cm)
	Taille du point	0,4845 mm H × 0,4845 mm V
	Luminosité	440cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	1500 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 178 degrés, Vertical: 178 degrés (Typique)
	Temps de réponse	5ms (Typique: Gris au Gris)
Couleurs affichées		Environ 1,07 G
Fréquence de synchronisation		Analogue : Horizontale : 23,0-92,0 kHz, Verticale : 56-85 Hz Digital: Horizontale : 23,0-92,0 kHz, Verticale : 50-85 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Connecteur d'entrée (video)		RCA, S-video
Port Série		RS-232C In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini, RCA(L/R)x2
Signal d'entrée audio		0,5 Vrms maximum
Connecteur Sortie		Mini D-Sub 15 broches
Connecteur Sortie vidéo		RCA
Connecteur Sortie audio		RCA(L/R)
Haut-parleurs		Inteme: 12Wx2 (haut-parleurs stéréo), Externe (haut-parleurs prise: 12Wx2
Taille d'écran maximale		930,24 mm L × 523,26 mm H / 36,6" L × 20,6" H
Alimentation		100-240 VAC, 50/60 Hz, 6 A
Puisance absorbée*		210W typique, Mode d'économie d'énergie : 1 W maximum
Dimensions / Poids net		992,0 × 585,0 × 129,0mm / 39,1 × 23,0 × 5,1" (L×H×P) 30,5kg / 67,25lbs
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°F Humidité 85% (sans condensation) Stockage : Temperatur -20 à 60°C / 4 à 140°F Humidité 85% (sans condensation)
Homologation		CB, CE, TÜV-Bauart

NOTEZ

• Périphériques USB/ l'équipement audio ne sont pas connectés.

Catégorie de taillie		42"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 42" (106,5cm)
	Taille du point	0,4845 mm H × 0,4845 mm V
	Luminosité	500cd/m² (Typique)
	Rapport de contraste	1500 : 1 (Typique)
	Angle de vue	Horizontal: 178 degrés, Vertical: 178 degrés (Typique)
	Temps de réponse	5ms (Typique: Gris au Gris)
Couleurs affichées		Environ 1,07 G
Fréquence de synchronisation		Analogue: Horizontale : 23,0-92,0 kHz, Verticale : 56-85 Hz Digital: Horizontale : 23,0-92,0 kHz, Verticale : 50-85 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Connecteur d'entrée (video)		RCA, S-video
Port Série		RS-232C In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini, RCA(L/R)x2
Signal d'entrée audio		0,5 Vrms maximum
Connecteur Sortie		Mini D-Sub 15 broches
Connecteur Sortie video		RCA
Connecteur Sortie audio		RCA(L/R)
Haut-parleurs		Interne: 12Wx2 (haut-parleurs stéréo), Externe (haut-parleurs prise: 12Wx2
Taille d'écran maximaile		930,24 mm L × 523,26 mm H / 36,6" L × 20,6" H
Alimentation		100-240 VAC, 50/60 Hz, 5,5 A
Puisance absorbée*		210W typique, Mode d'économie d'énergie : 1 W maximum
Dimensions / Poids net		992,0 × 585,0 × 119,5mm / 39,1 × 23,0 × 4,7" (L×H×P) 24,5kg / 54,0lbs
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°F Humidité 85% (sans condensation) Stockage : Temperatur -20 à 60°C / 4 à 140°F Humidité 85% (sans condensation)
Homologation		CB, CE, TÜV-Bauart

NOTEZ

• Périphériques l'équipement audio ne sont pas connectés.

	A	B
ProLite TE4262MTS	74,0mm/2,9"	129,0mm/5,1"
ProLite LE4262S	63,0mm/2,5"	119,5mm/4,7"

Timing		fH(KHz)	fV(Hz)	Dot clock (MHz)	HDMI	VGA	Component(AA)	S-Video(AA)	Composite(AA)	DVI(AA)
VESA	VGA 640x480	31.469	59.940	25.175	○	○				○
		37.861	72.809	31.500	○	○				○
		37.500	75.000	31.500	○	○				○
	SVGA 800x600	35.156	56.250	36.000	○	○				○
		37.879	60.317	40.000	○	○				○
		48.077	72.188	50.000	○	○				○
		46.875	75.000	49.500	○	○				○
	XGA 1024x768	48.363	60.004	65.000	○	○				○
		56.476	70.069	75.000	○	○				○
		60.023	75.029	78.750	○	○				○
	WXGA 1360x768	47.712	60.015	85.500	○	○				○
	1280x768	47.396	59.995	68.250	○	○				○
	SXGA | 1280x1024	63.981	60.020	108.000	○	○				○
	UXGA 1600x1200	75.000	60.000	162.000	○	○				○
	1920x1080	66.587	59.930	138.500	○	○				○
SDTV	NTSC	15.734	29.970	13.500	480i		480i	○	○
	PAL	15.625	25.000	13.500	576i		576i	○	○
EDTV	480p	31.500	60.000	27.030	○		○
	576p	31.250	50.000	27.000	○		○
HDTV	720p 1280x720	37.500	50.000	74.250	○		○
		44.995	59.940	74.176	○		○
		45.000	60.000	74.250	○		○
	1080i 1920x1080	28.130	50.000	74.250	○		○
		33.716	59.940	74.176	○		○
		33.750	60.000	74.250	○		○
	1080p 1920x1080	56.250	50.000	148.500	○		○
		67.433	59.940	148.352	○		○
		67.500	60.000	148.500	○		○

1 O signifie la possibilité de synchronisation. 2 480i signifie que la résolution 480i@60Hz(YPbPr) est supportée. *3 576i signifie que la résolution 576i@60Hz(YPbPr) est supportée.

Tableau d'écran PIP
