| Type de produit | Écran d'ordinateur LCD 20 pouces |
| Marque | IIYAMA |
| Modèle | ProLite E2008HDS |
| Dimensions (L × H × P) | 485,0 × 367,0 × 193,0 mm |
| Poids net | 4,0 kg |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,7 A |
| Consommation électrique | 25 W typique, < 1 W en mode économie d'énergie |
| Taille de l'écran (diagonale) | 20 pouces (50,1 cm) |
| Type de panneau | a-Si TFT matrice active |
| Résolution maximale | 1600 × 900 pixels |
| Luminosité | 250 cd/m² (typique) |
| Rapport de contraste | 1000:1 (typique), fonction ACR disponible |
| Temps de réponse | 2 ms (gris à gris) |
| Angle de vision (H/V) | 80° gauche/droite, 80° haut/bas (typique) |
| Nombre de couleurs | Environ 16,7 millions |
| Entrées vidéo | Mini D-Sub 15 broches, DVI-D 24 broches |
| Entrée audio | Prise mini 3,5 mm stéréo |
| Haut-parleurs | 2 × 1 W stéréo |
| Montage VESA | 100 × 100 mm |
| Inclinaison | 20° vers le haut, 5° vers le bas |
| Plug & Play | VESA DDC2B |
| Économie d'énergie | Conforme ENERGY STAR et VESA DPMS |
| Entretien de l'écran | Nettoyer avec un chiffon doux et sec, ne pas utiliser de solvants |
| Sécurité | Débrancher en cas de fumée, ne pas ouvrir le boîtier, éviter l'eau |
| Pièces détachées / Réparabilité | Rétroéclairage fluorescent consommable : contactez IIYAMA France pour remplacement |
| Homologations | CE, TÜV-Bauart, VCCI-B |
FOIRE AUX QUESTIONS - E2008HDS IIYAMA
Questions des utilisateurs sur E2008HDS IIYAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran d'ordinateur au format PDF gratuitement ! Retrouvez votre notice E2008HDS - IIYAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E2008HDS de la marque IIYAMA.
MODE D'EMPLOI E2008HDS IIYAMA
Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.
FRANÇAIS
Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.
- Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR ^® , iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR ^® .
TABLE DES MATIERES
POUR VOTRE SECURITE.... 1
CONSIGNES DE SECURITE 1
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES...... 3
SERVICE CLIENT.... 3
ENTRETIEN.... 3
AVANT D'UTILISER LE MONITEUR.... 4
FONCTIOS 4
VÉRIFICATION DU CONTENU DE L'EMBALLAGE.... 4
ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED.... 5
COMMANDES ET CONNECTEURS.... 6
CONNEXION DE VOTRE.... 7
MISE EN ROUTE DE L'ORDINATEUR 8
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION...... 8
UTILISATION DU MONITEUR 9
MENU DES PARAMÈTRES DE RÉGLAGE....10
AJUSTEMENTS DE L'ÉCRAN 15
SYSTÈME D'ÉCONOMIE D'ÉNERGIE 18
DEPANNAGE 19
INFORMATIONS DE RECYCLAGE....20
ANNEXE 21
CARACTÉRISTIQUES TECHNIQUES : ProLite E2008HDS .....21
CARACTÉRISTIQUES TECHNIQUES : ProLite E2008HDSV ......22

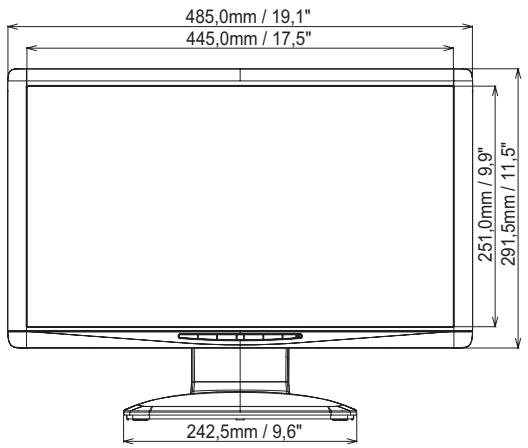

DIMENSIONS 23
FRÉQUENCES DE SYNCHRONISATION ......23
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.
CONSIGNES DE SECURITE
AVERTISSEMENT
MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR LE BOITIER
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR
N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS UTILISER SON MONITEUR PRES DE L'EAU
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.
UTILISER LA TENSION SECTEUR SPECIFIEE
Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
PROTECTION DES CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
CONDITIONS CLIMATIQUES DEFAVORABLES
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
ATTENTION
INSTALLATION
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
MAINTENIR UNE BONNE VENTILATION
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.
DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
DEBRANCHEZ LE MONITEUR
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE
Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS
Des données magnétiques enregistrées tel que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.
AUTRES
RECOMMANDATIONS D'USAGE
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)
Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:
NOTE
■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.
■ Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est sombre, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous même.
SERVICE CLIENT
NOTE
L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IIYAMA France.
Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.
ENTRETIEN
AVERTIS- SEMENT
Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD: Diluant Nettoyants en atomiseur
Essence
Cire
Nettoyants brasifs
Solvants acides ou alcalins
■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
BOITIER
Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.
ECRAN
Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.
LCD
FONCTIOS
Résolutions prises en charge jusqu'à 1600 × 900
Contraste élevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosité 250cd/m² (Typique) / Temps de réponse rapide 2ms (Gris au gris)
Lissage numérique des caractères
◆ Configuration automatique
◆ Haut-parleurs stéréo
2 haut-parleurs stéréo 1 W
◆ Conforme au Plug & Play VESA DDC2B
Conforme à Windows® 95/98/2000/Me/XP/Vista
Économie d'énergie (conforme à ENERGY STAR® et VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
- Trou clé pour verrouillage de sécurité
VÉRIFICATION DU CONTENU DE L'EMBALLAGE
Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Câble d'alimentation*1
■ Câble de signal D-Sub
■ Câble DVI-D*2
■ Câble audio
■ Socle du Pied
■ Guide de démarrage rapide
ATTENTION
*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.
*² Accessoire pour ProLite E2008HDS.
ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED
Le Moniteur est fourni avec son pied. Si vous préferez le fixer au mur, merci de suivre les instructions ci-dessous pour enlever le pied. Merci de vous assurer que si l'unité doit être renvoyée à iiyama, le pied est bien inclus dans le colis de retour.
ATTENTION
■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Le bas du pied est tiré comme illustré dans la figure.
③ Installez le socle du pied sur le bas du pied.
① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

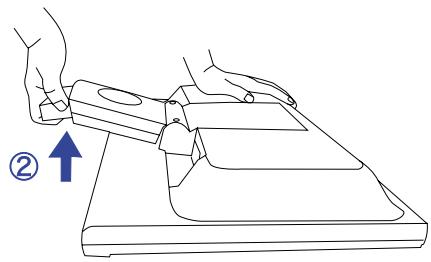

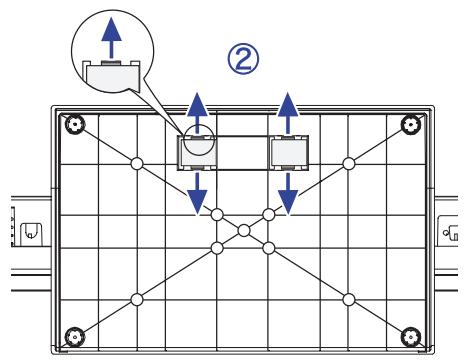

② Maintenez les crochets appuyés vers l'extérieur et retirez le socle du pied du bas du pied.
① Voyant d'alimentation
NOTE
Bleu : Fonctionnement normal
Orange : Économie d'énergie

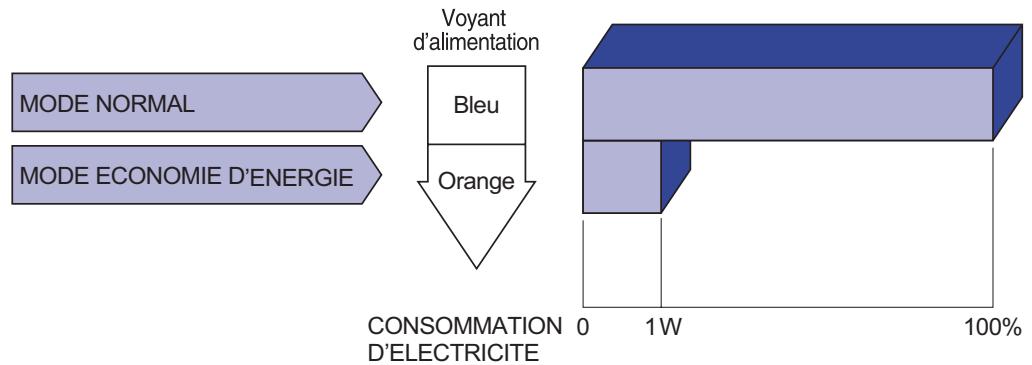

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne reçoit aucun signal sync horizontal et/ou vertical.
② Commutateur d'alimentation ( ⏻ )
③ Touche Menu / Sélection (ENTER)
④ Touche Défilement haut / Luminosité ( ▶ )
⑤ Touche Défilement bas / ECO Mode ^1 ( ◀ / ∅ )
⑥ Touche Quitter / OptiColor ^1 (EXIT)
⑦ Touche Auto (AUTO)
⑧ Haut-parleurs
⑨ Connecteur de D-Sub mini 15 broches (D-SUB)
⑩ Connecteur de DVI-D 24 broches*² (DVI-D)
⑪ Connecteur d'alimentation secteur (POWER IN)
⑫ Connecteur audio (LINE IN)
⑬ Trou clé pour verrouillage de sécurité
NOTE
Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
*1 Voir la page 14 pour DIRECT.
*2 Disponible pour ProLite E2008HDS uniquement.
CONNEXION DE VOTRE MONITEUR
① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Le courant du moniteur et de l'ordinateur est rétabli.
NOTE
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis.
■ Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

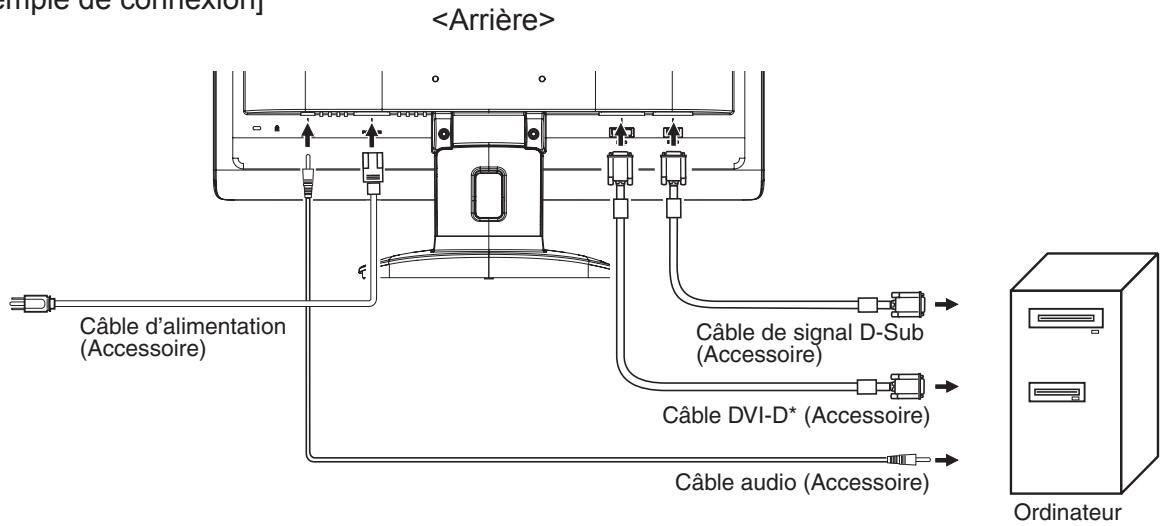

[Exemple de connexion]


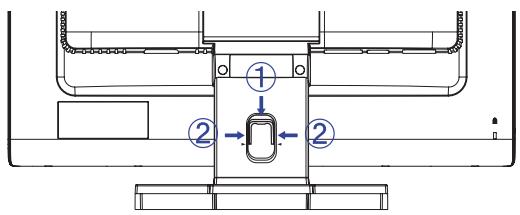

[ Installation et Démontage du cache-câble ]
- Démontage
① Retirez le crochet.
② Tenez les les deux côtés du crochet, et enlevez une étiquette à la fois.
- Installation
① Rassemblez les câbles au fond du stand.
② Tenez les les deux côtés du crochet, et de l'étiquette de l'insertion une à la fois dans les trous.
■ Fréquences du signal
Passez aux fréquences souhaités détails à la page 23 "FRÉQUENCES DE SYNCHRONISATION".
■ Plug & Play Windows 95/98/2000/Me/XP/Vista
Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com
NOTE
■ Pour plus d'informations sur le téléchargement du pilote pour votre moniteur r'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
■ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION

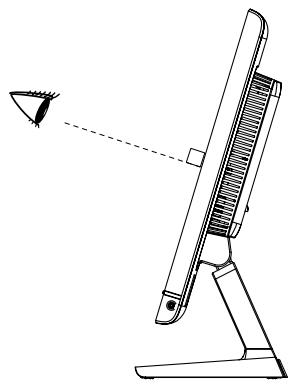

■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 20° vers le haut et 5° vers le bas.
■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.
NOTE
■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
■ Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.
N'inclinez pas le poste au-delà de 20 degrés, exceptez quand vous remballez le moniteur dans sa boîte. Si vous dépassez cet angle, le moniteur risque de basculer et de se casser.
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 23 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 15, AJUSTEMENTS DE L'ÉCRAN.
① Appuyez la touche ENTER pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ◀/▶.


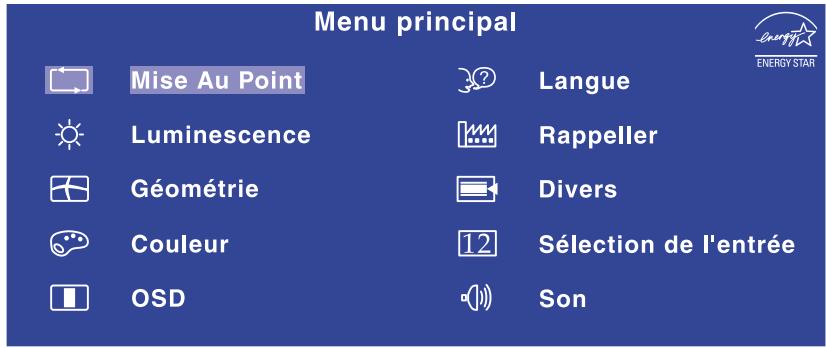

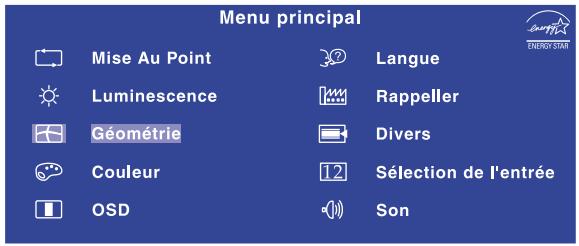

Menu principal Mise Au Point Luminescence Géométrie Couleur OSD 32 Langue Rappeller Divers 12 Sélection de l'entrée Son② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Appuyez la touche ENTER. Utilisez ensuite les touches ◀ / ▶ pour mettre en surbrillance l'icône du réglage souhaité.
③ Appuyez la touche ENTER à nouveau. Utilisez ensuite les touches ◀ / ▶ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.
Par exemple, pour corriger la position verticale, sélectionnez l'élément Géométrie du Menu, puis appuyez la touche ENTER. Puis, sélectionnez (Position V.) en utilisant les touches ◀ / ▶.


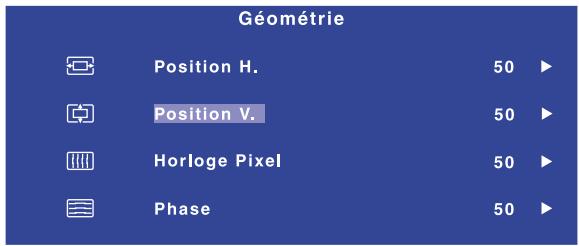

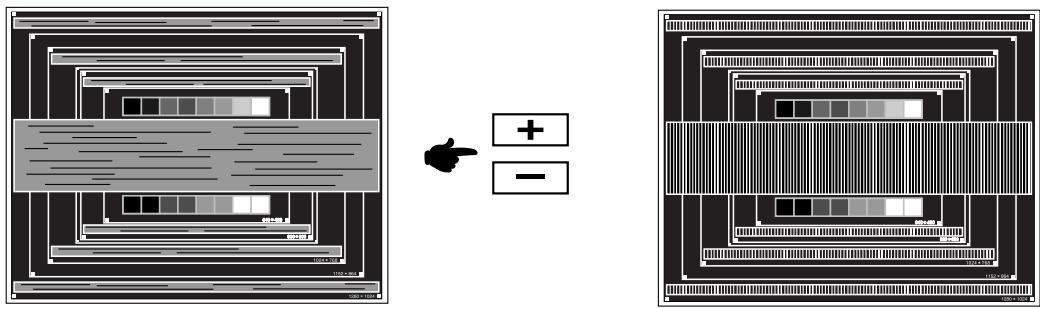

Géométrie Position H. 50 ► Position V. 50 ► Horloge Pixel 50 ► Phase 50 ►Une page d'ajustement apparaît après l'appui sur la touche ENTRER. Utilisez ensuite les touches ◀ / ▶ pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.
Appuyez la touche EXIT pour finir et les modifications sont enregistrées en mémoire.
Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Temporisation. La touche EXIT peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour Position H. / V. Horloge Pixel et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
MENU DES PARAMÈTRES DE RÉGLAGE
Mise Au Point Auto Adjust
Entrée analogique seulement
| Ajustement | Problème / Option | Touche correspondante | |
| Mise Au Point *Auto Adjust | Direct | Ajustement de Position H. / V., Horloge Pixel et Phase automatiquement. |
* Pour les meilleurs résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 15.
Direct
Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Mise Au Point : Appuyez la touche Auto lorsque le Menu n'est pas affiché.
Luminescence ^*1 Luminance
| Ajustement | Problème / Option | Touche correspondante | ||
 | Luminosit *2 Brightness | Direct | Trop sombre Trop clair |  |
 | Contraste Contrast | Trop terne Trop intense |  | |
*1 Le réglage de la luminosité n'est pas actif quand le mode ACR est actif.
*2 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.
Direct
Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
● Luminosit : Appuyez la touche ▶ lorsque le Menu n'est pas affiché.
 Géométrie Entrée analogique seulement Geometry | |||
| Ajustement | Problème / Option | Touche correspondante | |
 | Position H. | Trop à gauche | |
| H. Position | Trop à droite | ||
 | Position V. | Trop haute | |
| V. Position | Trop basse | ||
 | Horloge Pixel | Trop étroite | |
| Pixel Clock | Trop large | ||
 | Phase | Pour corriger le scintillement des caractères ou des lignes | |
| Phase | |||
 CouleurColor | |||
| Ajustement | Problème / Option | Touche correspondante | |
| 9300K | Blanc bleuâtre | ||
| 7500K | Blanc jaunâtre | ||
| 6500K | Blanc rougeâtre | ||
| UtilisateurUser Preset | Rouge Red | Trop faibleTrop fort | |
| Vert Green | |||
| Bleu Blue | |||
| Ajustement | Problème / Option | Touche correspondante | |
 | Position H. | OSD trop à gauche | |
| H.Position | OSD trop à droite | ||
 | Position V. | OSD trop haut | |
| V.Position | OSD trop haut | ||
 | Temporisation | Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes. | |
| OSD Time | |||
| ? LangueLanguage | |||||
| Ajustement | Problème / Option Touche correspondante | ||||
| LangueLanguage | English | Anglais | Español | ||
| Français | Français | Nederlands | |||
| Deutsch | Allemand | 日本語 | |||
| Italiano | Italien | 簡体中文 | |||
| Polski | Polonais | Русский | |||
| RappelerRecall | |||
| Ajustement | Problème / Option | Touche correspondante | |
| Tous les paramètresRecall All | Oui Yes | Les données préréglées à l’usine sont restaurées. | |
| Non No | Retourne au Menu. | ||
 Divers Miscellaneous | |||
| Ajustement | Problème / Option | Touche correspondante | |
| A Finesse Sharpness | 1 2 3 4 5  [81HD]  [34DR]Vous pouvez changer la qualité de l'image de 1 à 5 (Nette à Lisse). Appuyez la touche ▶ pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche ◀ pour changer la qualité de l'image dans l'ordre décroissant. | ||
| DDC DDC/CI DDC/CI | Activé On | Le DDC/CI est activé. | |
| Eteint Off | Le DDC/CI est éteint. | ||
| NOTE Le DDC/CI est basculé entre Activé et Eteint comme suit en appuyant la touche ▶ successivement. → Activé → Eteint On Off | |||
| i+ Afficher les informations Display Information | Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur. | ||
| NOTE Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement. | |||
| ACR ACR | Activé On | Augmentation du Réglage de Ratio de Contraste | |
| Eteint Off | Ratio de Contraste Typique | ||
| Mode d'affichage Display Mode | Plein Full | Extension de l'affichage. | |
| Format Aspect | Information sur le format d'affichage. | ||
| OD OD | Activé On | Temps de réponse accru | |
| Eteint Off | Temps de réponse typique | ||
| 12 Sélection de l'entrée*Input Select | |||
| Ajustement | Problème / Option | Touche correspondante | |
| 12 Sélection de l'entréeInput Select | D-sub | Sélectionnez l'entrée analogique. | |
| DVI | Sélectionnez l'entrée numérique. | ||
| NOTE Lorsqu'une seule des deux entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible s'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie. | |||
* Disponible pour ProLite E2008HDS uniquement.
 SonAudio | |||
| Ajustement | Problème / Option | Touche correspondante | |
| VolumeVolume | Trop faibleTrop fort | ||
 SilencieuxMute | ActivéOn | Désactive le son temporairement. | |
| EteintOff | Retourne le volume sonore au niveau précédent. | ||
 Le Silencieux est basculé entre Activé et Eteint comme suit en appuyant la touche ▶ successivement.→ Activé On → Eteint Off | |||
Direct
Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- ECO Mode : Appuyez la touche ◀ lorsque le Menu n'est pas affiché.
Activé : La luminosité ou la lumière de fond est réduite.
Eteint : Normal
- OptiColor : Appuyez la touche EXIT lorsque le Menu n'est pas affiché.
Standard : Pour l'environnement de fenêtre général et le réglage par défault du moniteur.
Bureau : Pour l'édition de texte et l'affichage en environnement de traitement de texte.
Film : Pour l'environnement d'un film et d'images animées.
Jeux : Pour l'environnement de jeux PC.
Paysage : Pour l'affichage d'images de paysage en extérieur.
AJUSTEMENTS DE L'ÉCRAN
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.
■ Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez.
■ Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1600 x 900, mais ne peut pas fournir les meilleures résolutions à moins de 1600 x 900, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale.
L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée dû au processus d'élargissement de l'écran.
Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, plutôt qu'avec les logiciels ou les utilitaires de l'ordinateur.
■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins.
■ Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal.
■ La Mise Au Point peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.
L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Mise au point. L'autre est de faire chacun des ajustements manuellement.
Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.
Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista.
① Affichez l'image à la résolution optimale.
② Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.
NOTE
■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran ».

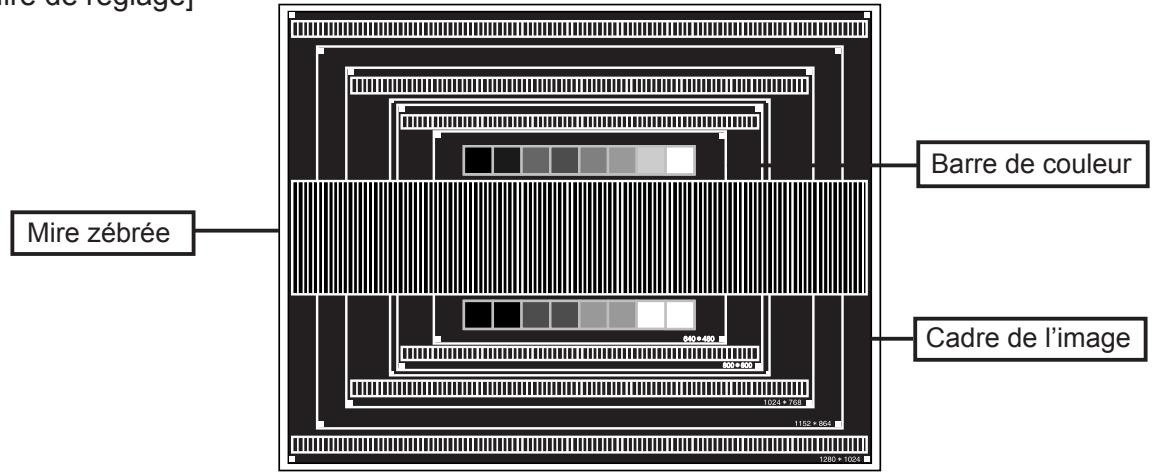

[Mire de réglage]
④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadrée correctement à l'écran après avoir effectué la Mise Au Point.
⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadrés à l'écran.

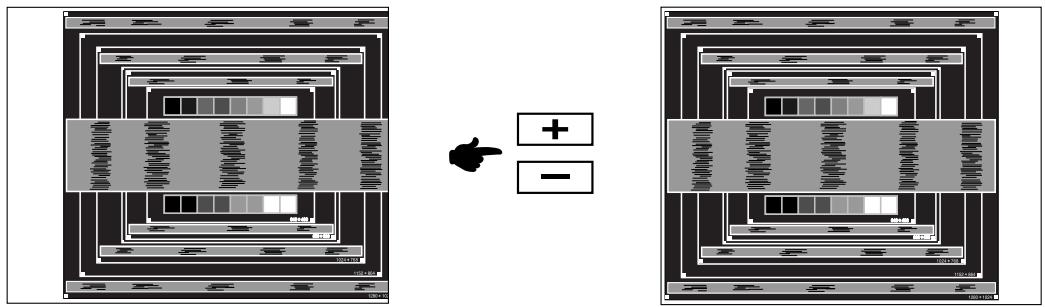

⑥ 1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.
2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.
■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2).
■ Une autre manière de faire le réglage de l'Horloge et de faire l'ajustement sur les motifs zébrés verticaux de la mire.
■ L'image peut scintiller pendant le réglage d'Horloge, Position H. et Position V.
■ Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, répétez les étapes à partir de ③.

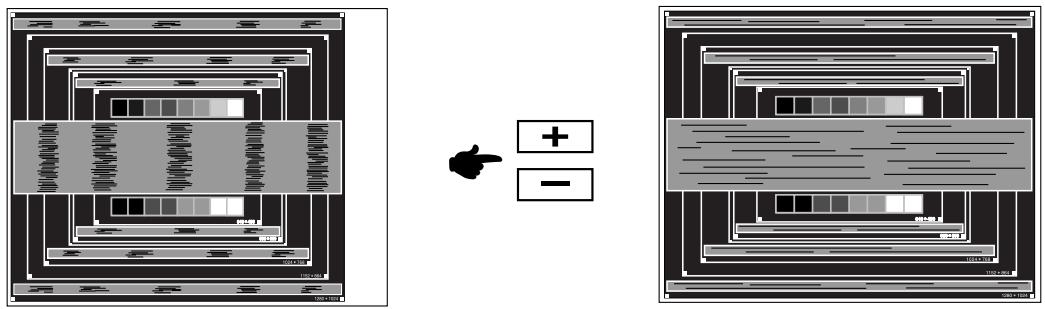

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.
En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③.
■ Réglez la Position H. si la position horizontale s'est déplacée pendant le réglage de la Phase.
⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.
Et remettez votre papier peint favori.
SYSTÈME D'ÉCONOMIE D'ÉNERGIE
Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.
■ Mode d'économie d'énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économie d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.
NOTE
■ Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ÉCONOMIE D'ÉNERGIE peut ne pas fonctionner normalement.
DEPANNAGE
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
| Problème | Contrôle |
| 1 L’imagen’apparaît pas. | |
| (Le voyantd’alimentation nes’allume pas) | □ Le câble d’alimentation est-il correctement branché ?□ L’interrupteur marche-arrêt est-il sur ON ?□ Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne. |
| (Le voyantd’alimentationest bleu) | □ Si l’économiseur d’écran est activé, toucher la souris ou l’écran.□ Augmenter le Contraste et/ou la Luminosite.□ L’ordinateur est-il allumé ?□ Le câble de signal est-il correctement ranché ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? |
| (Le voyantd’alimentationest orange) | □ Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.□ L’ordinateur est-il allumé ?□ Le câble de signal est-il correctement branché ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? |
| 2 L’écran n’est passynchronisé. | □ Le câble de signal est-il correctement branché ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?□ Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? |
| 3 L’écran n’est pascentré. | □ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? |
| 4 L’écran est troplumineux ou tropsombre. | □ Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? |
| 5 L’écran tremble. | □ La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? |
Problème
Contrôle
⑥ Pas de son.
□ L'équipement audio (Ordinateur etc.) est en marche.
□ Le câble audio est connecté correctement.
□ Augmentez le volume.
□ Le Muet est OFF.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
⑦ Le son est trop fort ou trop faible.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
⑧ L'audition d'un bruit parasite.
□ Le câble audio est connecté correctement.
INFORMATIONS DE RECYCLAGE
Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.
CARACTÉRISTIQUES TECHNIQUES : ProLite E2008HDS
| Catégorie de taille | 20" | |
| Panneau LCD | Système d'affichage | a-Si TFT matrice active |
| Taille | Diagonale: 20" (50.1cm) | |
| Taille du point | 0,2768 mm H × 0,2768 mm V | |
| Luminosité | 250cd/m2 (Typique) | |
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'ACR disponible | |
| Angle de vue | Droite / Gauche : 80 degrés chaque, Haut / Bas : 80 degrés chaque (Typique) | |
| Temps de réponse | 2ms (Gris au gris) | |
| Couleurs affichées | Environ 16,7 millions | |
| Fréquence de synchronisation | Horizontale : 31,0-83,0 kHz, Verticale : 56-75 Hz | |
| Résolution maximale | 1600 × 900, 1,44 Mégapixel | |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches | |
| Plug & Play | VESA DDC2BTM | |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif | |
| Signal vidéo en entrée | Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) | |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) | |
| Signal d'entrée audio | 1,0 Vrms maximum | |
| Haut-parleurs | 1 W x 2 (haut-parleurs stéréo) | |
| Taille d'écran maximale | 442,8 mm L × 249,1 mm H / 17,4" L × 9,8" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,7 A | |
| Puissance absorbée | 25W typique, Mode d'économie d'énergie : 1 W maximum* | |
| Dimensions / Poids net | 485,0 × 367,0 × 193,0mm / 19,1 × 14,4 × 7,6 " (L×H×P)4,0kg / 8,8lbs | |
| Angle d'inclinaison | Haut: 20 degrés, Bas: 5 degrés | |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation | |
| Homologation | CE, TÜV-Bauart , VCCI-B | |
NOTE
*Condition : L'équipement audio n'est pas connecté.
CARACTÉRISTIQUES TECHNIQUES : ProLite E2008HDSV
| Catégorie de taille | 20" | |
| Panneau LCD | Système d'affichage | a-Si TFT matrice active |
| Taille | Diagonale: 20" (50.1cm) | |
| Taille du point | 0,2768 mm H × 0,2768 mm V | |
| Luminosité | 250cd/m2 (Typique) | |
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'ACR disponible | |
| Angle de vue | Droite / Gauche : 80 degrés chaque, Haut / Bas : 80 degrés chaque (Typique) | |
| Temps de réponse | 2ms (Gris au gris) | |
| Couleurs affichées | Environ 16,7 millions | |
| Fréquence de synchronisation | Horizontale : 31,0-83,0 kHz, Verticale : 56-75 Hz | |
| Résolution maximale | 1600 × 900, 1,44 Mégapixel | |
| Connecteur d'entrée | Mini D-Sub 15 broches | |
| Plug & Play | VESA DDC2BTM | |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif | |
| Signal vidéo en entrée | Analogique : 0,7 Vp-p (standard), 75Ω, positif | |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) | |
| Signal d'entrée audio | 1,0 Vrms maximum | |
| Haut-parleurs | 1 W x 2 (haut-parleurs stéréo) | |
| Taille d'écran maximale | 442,8 mm L × 249,1 mm H / 17,4" L × 9,8" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,7 A | |
| Puissance absorbée | 25W typique, Mode d'économie d'énergie : 1 W maximum* | |
| Dimensions / Poids net | 485,0 × 367,0 × 193,0mm / 19,1 × 14,4 × 7,6 " (L×H×P) 4,0kg / 8,8lbs | |
| Angle d'inclinaison | Haut: 20 degrés, Bas: 5 degrés | |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation | |
| Homologation | CE, TÜV-Bauart , VCCI-B | |
NOTE
*Condition : L'équipement audio n'est pas connecté.
DIMENSIONS
* L'entrée DVI n'est pas compatible.
